Нет зарядки ваз 2114 инжектор 8 клапанов причины

Обрывы в обмотке

Если есть обрыв в обмотке возбуждения, то генератор не дает зарядки. Определяется это просто. Достаточно потрогать генератор рукой.

При обрыве обмотки устройство будет нагреваться. Чтобы продиагностировать более точно, от щетки отсоединяют конец обмотки возбуждения и подключают к клемме на генераторе. Замер производят через мультиметр от аккумулятора.

При обрывах мультиметр ничего не покажет. Если вместо прибора используется сигнальная лампа, то она не загорится. Для того чтобы найти проблемную катушку, к каждой их них по очереди подключают провода от АКБ.

Если обрыв внутри, катушку меняют. Внешние обрывы устраняют с помощью паяльника.

Что есть перезаряд АКБ

Исправный генератор подает на аккумулятор не более 14.5 вольта, в то время как неисправный может поднимать напряжения в бортовой сети до 25 вольт, по это причине могут выйти из строя лампы и разного рода датчики и приборы. АКБ при таком напряжении начинает сильно нагреваться и закипать, что приводит его к вспучиванию и возможно взрыву. АКБ снятые с машины и поставленные на зарядку от портативного зарядного устройства не рекомендуется без присмотра.

Частой поломкой генератора является выход из строя реле регулятор который и удерживает напряжение сети в автомобиле в допустимых пределах от 12.5 до 14,5 вольт.

При запуске двигателя аккумулятор расходует энергию отдавая накопленное электричество на стартер, после старта двигателя включается генератор путем подачи на него слабого тока для возбуждения электрических щеток, далее происходит восстановление накопленного электричества в АКБ путем его зарядки от генератора.

Примерное напряжение аккумулятора:

Во время работы двигателя среднее напряжение должно составлять 14.5 вольт.
В спокойном состоянии (двигатель заглушен), составляет 12.5 вольта.
Перезарядка считается при повышении напряжения свыше 14.8 вольта, соответственно на заведенном моторе.

Почему на ВАЗ-2114 загорается датчик аккумулятора

Отсутствие зарядки, о котором сигнализирует индикатор, может возникнуть по разным причинам, поэтому определить неисправность не так просто, как может показаться. Неопытные автовладельцы в таких случаях спешат в сервис, а некоторые даже в магазин, будучи уверенными, что аккумулятор отслужил свой срок и его пора заменить на новый.

И первый и второй случаи нельзя назвать правильным решением — не всегда виновником является ламповый аккумулятор в ВАЗ-2114. Ну, а визит в сервис или ремонтную мастерскую наверняка влетит вам в копеечку, хотя бы из-за перегоревшего предохранителя.

Предохранитель

Мы уже упоминали, что причиной проблемы может быть перегоревший предохранитель, который защищает цепь зарядки от короткого замыкания и скачков напряжения. На ВАЗ-2114 это ПП F16, который отвечает за все световые индикаторы на приборной панели. Решение проблемы, как вы понимаете, не требует высокой квалификации.

Обрыв «нуля»

Причиной отсутствия зарядки аккумулятора также может стать обрыв или замыкание нейтрального провода, а также любой другой части проводки в цепи генератор-аккумулятор. Итак, если на приборной панели ВАЗ-2114 горит значок аккумулятора, а проверка предохранителя F16 не дала результата — убедитесь в целостности проводки путем визуального осмотра или, что еще лучше, с помощью теста на целостность. Как и в предыдущем случае, эта операция не требует специальных навыков.

Масса

Отсутствие заземления — еще одна распространенная причина появления предупреждающего индикатора низкого заряда батареи. Контакт может просто отвалиться от вибрации, а может быть покрыт диэлектрической ржавчиной, поэтому не забудьте также оценить контактную группу при осмотре проводки. Проблема может быть решена путем снятия и подтягивания соединения, что также можно сделать с помощью обычного слесарного инструмента.

Окисление контактов

Говоря о проводке, важно отметить, что окисляться могут не только клеммы кабеля аккумулятора — клеммы аккумулятора также подвержены окислению, даже если они свинцовые. Здесь причина очевидна — если аккумулятор часто снимается (например, для зарядки), водители не всегда правильно затягивают клеммы контактов

В результате в зазорах может скапливаться влага и быстро происходит окисление. Неважно, где именно окислились контакты, их следует зачистить наждачной бумагой или, если у вас ее нет, ножом или даже плоской отверткой, но самый лучший и эффективный способ избавиться от коррозии — это специальная жидкость WD-40.

Замок зажигания

До сих пор мы рассматривали причины, возникающие исключительно из-за проблем с проводкой. Выключатель зажигания также является звеном в электрической цепи между аккумулятором и генератором переменного тока. Таким образом, банальный износ замка зажигания является еще одной причиной загорания лампочки аккумулятора на приборной панели ВАЗ-2114. Однако, в отличие от предыдущих случаев, диагностировать эту неисправность гораздо сложнее.

Проблемы с генератором

Вторая группа неисправностей, из-за которых загорается индикатор батареи, связана с работой самого генератора.

Он отвечает за поставку электроэнергии всем потребителям, при этом часть вырабатываемой электроэнергии используется для зарядки аккумулятора.

Наиболее распространенной причиной недостаточного заряда батареи является ослабление ремня, что приводит к его проскальзыванию. Эффективность генератора переменного тока будет падать независимо от частоты вращения коленчатого вала двигателя. Проблема решается подтягиванием ремня и, если он поврежден, его заменой.

На втором месте могут быть изношенные щетки. Проверка их размеров требует достаточных навыков, не говоря уже об их замене, поэтому эта операция не всегда возможна собственными силами.

Износ подшипников генератора также может спровоцировать падение мощности генератора и постоянный недозаряд аккумулятора. На эту неисправность обычно указывает появление ненормальных шумов вблизи генератора. Замена подшипника требует разборки узла.

Обрыв обмотки, с другой стороны, обнаружить сложнее, и эта проблема, скорее всего, потребует замены генератора.

Регулятор напряжения

Аккумулятор заряжается не постоянно во время движения автомобиля, а по мере необходимости. Регулятор напряжения отвечает за контроль уровня заряда и, если он выходит из строя, то либо подает на батарею повышенный ток, что может привести к кипению электролита и быстрому износу батареи, либо зарядка вообще не происходит.

Поэтому если инжекторный двигатель ВАЗ-2114 не заряжает аккумулятор, стоит проверить исправность регулятора напряжения.

Поломки контролирующего реле

Если в ходе проверки выяснилось, что нагрузка на бортовую сеть нормальная, а сам генератор полностью исправен, то следует обратить пристальное внимание на реле генератора ваз 2114. Выход из строя этого прибора очень часто приводит к проблемам с сетевым напряжением и отсутствием зарядки на АКБ

Для того, чтобы проверить работоспособность реле (которое, кстати, находится на задней части генератора и окрашено в черный цвет) понадобится мультиметр.

Сама проверка выполняется следующим образом:

Также, можно проверить работоспособность и на снятом реле.

Если в ходе проверки выяснилось, что реле неисправно, то следует его заменить.

Выполняется вся процедура следующим образом:

Такой вариант снятия реле наиболее удобен, хотя в некоторых случаях его можно демонтировать и вместе с генератором. Как будет удобнее провести эту процедуру в каждой конкретной ситуации — решает сам водитель.

Поиск неисправностей — с чего начать

Первое, что следует проверить — это наличие перегрузки в бортовой сети. Безусловно, если в вашей автомашине не установлено ничего, кроме стандартной магнитолы, то делать этого не нужно, но если вы — любитель тюнинга, то проверку следует начать именно с этого варианта.

Для того, чтобы проверить нагрузку на сеть, потребуется хотя-бы визуально оценить количество дополнительно установленных световых и звуковых приборов, а также сравнить их суммарную мощность с мощностью генератора.

Если в конечном счете окажется, что две эти величины примерно равны либо потребляемая мощность даже превышает генерируемую, то нужно будет удалить некоторые устройства (чем именно «пожертвовать» — решать вам).

После этой процедуры нужно будет запустить автомобиль и проверить работу генератора. Если аккумуляторная батарея начнет заряжаться, значит причина была именно в перегрузке.

О том, что вырабатываемая генератором мощность — не безгранична — всегда следует помнить в момент подключения к бортовой сети автомашины новых электронных устройств.

Второе, что нужно будет проверить — это соответствие установленных в машине генератора и аккумулятора. Так, некоторые автомобилисты, устанавливающие дополнительное оборудование на свое авто, ставят и аккумуляторные батареи увеличенной мощности, думая, что они смогут обеспечить энергией все вновь смонтированные приборы.

На самом деле, это далеко не так. Если мощность АКБ превышает мощность генератора, то последний просто не сможет ее полностью зарядить, благодаря чему в бортовой сети только увеличатся энергопотери. Об этом следует всегда помнить.

Что делать, если на ВАЗ-2114 отсутствует зарядка аккумулятора

Пуск мотора – основная функция автомобильного аккумулятора, но было бы наивно полагать, что без него автомобиль вполне может обойтись, если бы имелся надёжный способ завести двигатель без его помощи. Да, аккумуляторная батарея не вечна, но и генератор, обеспечивающий автомобиль электропитанием при работающем двигателе, также подвержен поломкам. И если он не справляется со своими обязанностями, часть из них делегируется АКБ.

Отсутствие заряда батареи, о котором сигнализирует отдельная лампочка на панели приборов – серьёзная неисправность, игнорирование которой чревато немалыми неприятностями. Поэтому каждый водитель должен знать, как её искать и исправлять.

Как функционирует электроника автомобиля

Современный автомобиль буквально напичкан электроникой и всевозможными датчиками, призванными облегчить управление транспортным средством и повысить безопасность водителя и пассажиров. Всем этим хозяйством управляет бортовой компьютер, который анализирует полученные от приборов и датчиков данные, реагируя на них соответствующим образом.

Если поступающая информация не согласуется с правильными диапазонами значений или она не доходит до ЭБУ, последний будет пытаться сообщить водителю о возникшей проблеме, будь то падение давления масла в системе, критическое снижение уровня топлива или отсутствие заряда аккумуляторной батареи.

Во всех этих и многих других случаях на приборной панели загораются соответствующие лампочки, помогающие водителю сориентироваться и принять правильное решение. Индикатор, сообщающий о том, что на ВАЗ-2114 не идёт зарядка на аккумулятор, как видно из рисунка, располагается в нижней левой части панели (на него указывает цифра 16):

Почему на ВАЗ-2114 загорается датчик аккумулятора

Отсутствие зарядки, о котором сигнализирует индикатор, может происходить по разным причинам, так что проблема идентификации неисправности не такая уж простая, как может показаться. Неопытные автовладельцы в таких случаях спешат посетить СТО, а некоторые даже отправляются в магазин, будучи уверенными, что аккумулятор своё отслужил, и пришла пора менять его на новый.

Причины, по которым не заряжается аккумулятор автомобиля

Ниже будут рассмотрены причины, по которым может не заряжаться аккумулятор. Диагностировать отсутствие зарядки не составит труда, поскольку это сразу отразится на состоянии аккумулятора. Если во время поездки генератор не заряжает АКБ, то заряженная батарея будет полностью садиться. Если генератор заряжает аккумуляторную батарею, но недостаточно, сразу понять это будет сложнее. Просто аккумулятор будет садиться быстрее, чем обычно. Но на большинстве автомобилей есть индикатор заряда аккумулятора. На приборной панели есть индикатор, который загорается, если возникли проблемы с зарядкой АКБ. Если горит индикатор, то это значит, что ток от генератора не поступает и питание потребителей в автомобильной сети идёт от батареи.

Сгорел предохранитель

Для начала стоит проверить, а не врёт ли сам индикатор заряда аккумулятора на панели приборов. Иначе вы будете искать причину там, где её нет.

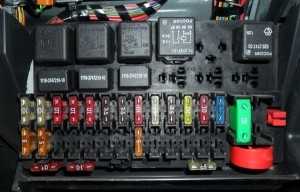

Для начала стоит проверить предохранитель

Найдите в руководстве к своему автомобилю соответствующий предохранитель. Эта информация, как правило, содержится в разделе по электрической части. Находите предохранитель, смотрите его состояние и заменяете при необходимости. Запускаете двигатель и, если индикатор погас, то с генератором все нормально и никакой ремонт не требуется. Вернуться к содержанию

Оборван ремень генератора

Это, наверное, одна из самых распространенных причин отсутствия зарядки от генератора. Ремень генератора, какой бы качественный он не был, изнашивается и периодически нуждается в замене.

Лучше проводить плановые замены ремня генератора

Ослабло натяжение ремня генератора

Ещё одна причина, по которой может отсутствовать полноценная зарядка АКБ от генератора. Даже если ремень генератора находится в хорошем состоянии, его натяжение может просто ослабнуть, и генератор будет вырабатывать напряжение, недостаточное для заряда аккумуляторной батареи. Это может стать причиной того, что быстро садится аккумулятор на машине во время стоянки.

Регулировка натяжения ремня генератора не займет много времени

В принципе, в регулировке натяжения нет ничего особо сложного и вы сможете сделать её самостоятельно, не обращаясь в сервис. В большинстве случаев требуется гаечный ключ и монтировка.

Повреждена проводка или контакты

Ещё одна распространённая причина отсутствия зарядки АКБ от генератора заключается в проводке между ними. Поэтому следует проверить состояние провода, который идёт от положительной клеммы батареи к генератору. Провод должен быть целый, без повреждений изоляции, а контакты без окисления. Если наблюдаются проблемы, то устранить. Если устранить не получается, то заменить. Вернуться к содержанию

Неисправен регулятор напряжения генератора

Эта проблема уже серьёзнее и встречается реже. С её устранением справятся только опытные автолюбители. Поскольку частота вращения коленчатого вала постоянно меняется, то и напряжение вырабатываемое генератором «плавает».

С неисправным регулятором напряжения авто эксплуатировать нельзя

Вышел из строя диодный мост генератора

Ещё одной проблемой в генераторе может стать выход из строя диодов. Как эту неисправность диагностировать самостоятельно? Тут потребуется мультиметр или вольтметр. Заводите двигатель, щупы мультиметра накидываете на выводы АКБ и замеряете напряжение. Затем немного выжимаете газ и наблюдаете за напряжением. При исправном генераторе оно будет расти. Если оно падает, то с большой долей вероятности можно утверждать, что диодный мост вышел из строя. Причиной выхода из строя диодов чаще всего является короткое замыкание.

Неисправный диодный мост требует ремонта у автоэлектрика

Пропала зарядка на ВАЗ 2114 инжектор: причины и способы их устранения

Иногда в ходе длительной эксплуатации автомашины ее владелец сталкивается с тем, что нет зарядки на ваз 2114, то есть батарея не заряжается при работающем генераторе. Подобная ситуация довольно неприятна, ведь АКБ может полностью разрядиться, в результате чего автомобиль просто не заведется в нужный момент. Отчего подобное может произойти и как выйти из этой ситуации — расскажем ниже.

Вероятные причины

Причин того, почему нет зарядки аккумулятора на ваз 2114, может быть довольно большое количество.

Самые же вероятные из них выглядят следующим образом:

бортовая сеть (а вместе с ней — и генератор — перегружены);
генератор не соответствует применяемой АКБ и наоборот;
контакты ослабли либо окислились;
щетки износились;
приводной ремень ослаб;
произошел обрыв обмоток генератора;
произошло замыкание ротора;
произошло замыкание статора;
вышли из строя подшипники;
регулирующее реле вышло из строя.

Как можно видеть, причин, по которым на ваз 2114 генератор не дает зарядку — довольно много, и поиск следует начинать с самых вероятных и простых из них, переходя к более сложным.

Причины и способы устранения неисправности

Если у вас есть возможность взять на время чужой аккумулятор для проверки, то можно попробовать его поставить вместо своего на автомобиль. Разумеется, эта АКБ должна быть полностью рабочей. Собственно, таким образом вы и сможете узнать, в чем заключается причина проблемы — в АКБ или в генераторе. Ниже рассмотрим причины такой неисправности.

Внутреннее состояние АКБ

Обычно причиной, по которой генератор не может дать заряд аккумулятору, заключается в сульфатации пластин последнего. В этом случае поверхность пластин может быть покрыта солями — частично или полностью — которые не позволяют аккумулятору зарядиться. В том случае, если степень покрытия пластин небольшая, то в принципе, всегда можно попытаться восстановить работоспособность батареи. Однако, если процесс разрушения уже необратим, необходимо будет произвести замену устройства.

Что касается восстановления конструкции аккумулятора от сульфатации, то этот процесс может занять не одни сутки, при этом результат и качество восстановления нельзя гарантировать. Это означает, что вам в любом случае со временем может потребоваться новая АКБ. Процедура реанимации, как правило, начинается тогда, когда на АКБ нет признаков вздутия, механических повреждений, трещин и т.д. То есть корпус устройства должен быть целым.

Установка клемм АКБ на выводы

Но следует учитывать, что и внешнее состояние — это далеко не всегда гарантия того, что результат вас устроит. Внутри конструкции расположены банки, в которых могут откалываться пластины, что в конечном итоге приводит к возникновению короткого замыкания. Если это так, то кроме как покупки нового аккумулятора других вариантов нет.

Клеммы

Иногда появление светового индикатора может произойти во время езды на машине. В этот момент не стоит поддаваться панике, поскольку причина может быть довольно банальной. При наезде на кочку или в яму с аккумулятора может попросту слететь контакт, особенно это возможно, если клемма была плохо прикручена. Если это так, то его нужно просто вернуть на место и посильнее затянуть.

Проблемы с клеммами могут проявляться в случае их окисления, в том месте, где они соединяются с выводом. Чтобы решить эту проблему, окисление нужно просто зачистить. Для этого понадобится наждачная бумага мелкой зернистости. В процессе нужно быть максимально осторожным, поскольку можно случайно срезать свинцовую часть вывода, а это недопустимо. Если вы сотрете больше слоя, чем необходимо, клемма будет плохо держаться и начнет спадать на каждой кочке (автор видео — Авраменко Garage).

Ремень генератора

Какой заряд должен давать генератор и по каким причинам происходит перезаряд или невозможность заряда АКБ? Довольно часто проблема кроется в ремешке узла — при слабом натяжении ремень начнет проскальзывать на валу, в данный момент узел не сможет подавать напряжение в систему. Осуществляется переключение батареи и заряженный аккумулятор превращается из потребителя энергии в источник потребления, который постепенно разряжается.

Диагностика степени натяжения ремешка может осуществляться на выключенном моторе. Если ДВС отключен, его при необходимости можно попытаться подтянуть. Но следует учитывать, что проскальзывание может быть обусловлено не только плохим натяжением, но и износом профиля. Такую проблему решить удастся только путем замены ремешка.

К невозможности передачи вращения может привести мокрый или влажный вал — ремешок будет скользить по поверхности без усилия. Чтобы аккумулятор мог нормально заряжаться, шкив должен быть сухим, поэтому его достаточно будет только высушить. Определить проскальзывание достаточно сложно, в этом случае может произойти и обрыв ремешка.

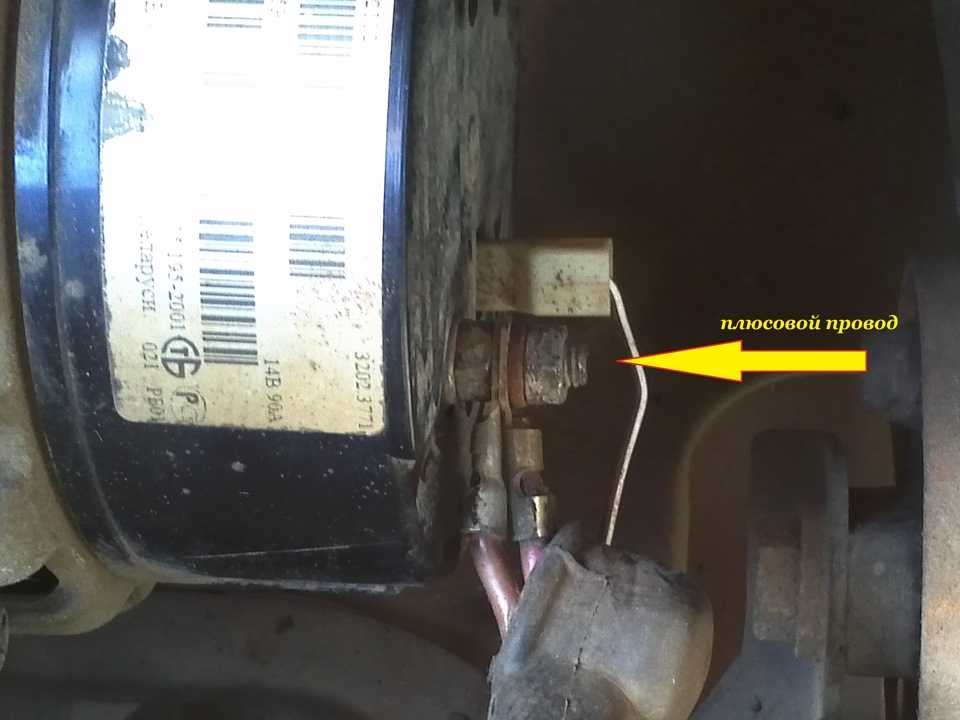

Причина проблемы может заключаться в окислении проводов на генераторном узле в местах соединений. Если вы заметили белый налет, то как сказано выше, его можно удалить с помощью наждачки. Проведите визуальную проверку на возможное наличие обрывов проводов либо подгоревших контактов. Если провод перегорел, об этом может свидетельствовать характерный запах (автор видео — ВАЗ 2101-2107 РЕМОНТ И ОБСЛУЖИВАНИЕ).

Пошаговая замена щеток генератора на ваз 2114

Теперь стоит выяснить как в кратчайшее время быстро сделать замену щёток генератора ВАЗ 2114. Также рассмотрим процесс снятия генератора и другие сопутствующие аспекты

Важно знать, что проблемы с электрооборудованием могут возникнуть не только по причине того, что щетки на генератора на ВАЗ 2114 износились. Проблемы могут возникнуть и в ремне привода генератора. Если он имеет плохое натяжение и когда резко увеличивается скорость слышатся визги, это означает то, что деталь просто проскальзывает по шкивам на коленвале и устройстве

Для проверки натяжения достаточно повернуть ремень. Если изгиб его минимален, корень проблемы не в этой детали. При проверке возможно обнаружить трещины, что свидетельствует о том, что срочна необходима полная замена ремня

Если он имеет плохое натяжение и когда резко увеличивается скорость слышатся визги, это означает то, что деталь просто проскальзывает по шкивам на коленвале и устройстве. Для проверки натяжения достаточно повернуть ремень. Если изгиб его минимален, корень проблемы не в этой детали. При проверке возможно обнаружить трещины, что свидетельствует о том, что срочна необходима полная замена ремня.

Как быстро заменить в ВАЗ 2114 щетки генератора

Для замены щёток генератора ВАЗ 2114 необходимы такие инструменты:

рожковые ключи;
разные отвертки.

Процесс замены осуществляется так:

Обесточивание авто. Наилучший вариант – снять клеммы.
Снятие с генератора обесточенных проводов.
Снятие передней крышки, выполняющей защитные функции и выкручивание нижнего крепления с блока двигателя.
Откручивание шкива. Прежде чем выполнить эту операцию следует зафиксировать в одном положении ротор. Таким образом можно обеспечить его неподвижность и обезопасить от возможности вращения.
Снятие внешнего кожуха. Откручивание пластиковой закрывающей узел щеток крышечки, расположенной внутри генератора.
Вытащить сам регулятор напряжения. Под ним можно увидеть щеточный узел.

Если возникла потребность в том, чтобы полностью снять генератор, то следует найти болты, держащие крышку внешнего кожуха, и открутить их. Затем необходимо их снять. Затем приступить к съему задней защиты. Возьмите отвертку. С ее помощью необходимо поддеть защиту. Потребуется применить небольшие усилия силу и надавить на устройство.

После этого необходимо осмотреть все места, в которых деталь соединяется с блоком мотора. Крепежные элементы необходимо полностью открутить и снять генератор целиком.

Возможно само устройство будет находится в рабочем состоянии и замена требуется лишь щёток генератора в ВАЗ 2114 без снятия устройства. В этой ситуации все работы производятся гораздо легче. Нужно будет провести неполную разборку по описанной выше схеме.

Непосредственно замена щёток генератора ВАЗ 2114 происходит так:

Посадочные места под щетки на генератор ВАЗ 2114 продувают сжатым воздухом.
Затем их протирают кусочком материи.
Сами щётки на генератор ВАЗ 2114 вынимают и отпаивают их от контактов. Здесь потребуется умение работать с паяльником. Однако это не так сложно, как может показаться изначально и какие-либо сложности вряд ли появятся.
Затем производят зачистку контактов и проверку качества работы поджимающих пружин.
Старые заменяют новыми щетками на генератор на ВАЗ 2114 и припаивают контакты к ним.

Как видите, ничего сложного нет. Теперь вы сможете провести все работы по замене щёток генератора ВАЗ 2114 самостоятельно без особых специальных знаний и умений. В крайнем случае можно найти в интернете соответствующее видео.

Устройство и схема цепи заряда

Техническое состояние основных узлов автомобиля отсображается на панели приборов. Так, от надёжной работы в любую погоду, системы питания электрооборудования зависит работоспособность транспортного средства. Она состоит из генератора, аккумулятора (АКБ), предохранителя F16, клемм, соединительных проводов и контрольной лампочки. Дефект в одном из этих элементов – это причина, по которой пропала зарядка на ваз 2114 инжектор.

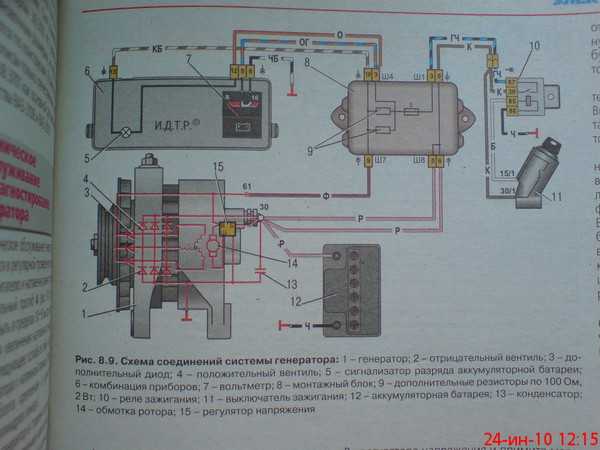

Функциональная схема цепи зарядки автомобиля ВАЗ 2114

В начальный момент после включения ключа зажигания через лампочку и разделительный диод подаётся достаточное напряжение (клемма D) для возбуждения генератора. Далее при вращении механическая энергия преобразуется в электрическую.
