Самостоятельный ремонт генератора ваз-2114

Руководство по снятию агрегата

Если разрушен подшипник, необходима , а для этого придется его демонтировать. Генераторная установка крепится к блоку цилиндров двигателя на специальном кронштейне. Там же находится планка для регулировки натяжения ремня.

Для снятия генераторной установки на ВАЗ 2114, нужно запастись следующим инструментарием:

набор гаечных ключей, желательно и накидных, и рожковых;
торцовая головка на «15»;
монтировка, либо отрезок металлической трубы.

Возможны варианты демонтажа генераторной установки со снятием защиты силового агрегата и без. Мы рассмотрим вариант без демонтажа защиты. Перед тем, как снять генераторную установку, нужно отключить отрицательную клемму на аккумуляторе, чтобы избежать короткого замыкания.

Процедура состоит из этапов:

Сначала с помощью ключа на «17» нужно ослабить натяжение ремня генератора. Для этого нужно выкрутить гайку крепления сверху и передвинуть агрегат к блоку цилиндров.
Далее на болте вывода «31» необходимо выкрутить гайку и отсоединить питающий провод, который идет к обмотке возбуждения ротора.
Снизу генератор крепится с помощью гайки и длинного болта, их нужно выкрутить.
Чтобы было удобнее доставать генератор, нужно открутить планку, с помощью которой узел крепится к блоку цилиндров мотора

Для этого необходимо выкрутить два болта.
Также следует выкрутить осторожно гайку крепления планки к стартеру. Если крепеж прикипел, можно воспользоваться проникающей смазкой, которая дает возможность удалить ржавчину и грязь.
Чтоб снять ось крепления генератора к кронштейну, его лучше повернуть по часовой стрелке.
Далее ключом на «19» нужно выкрутить гайку и снять ее и дистанционную втулку.
Теперь генераторный узел можно вынимать вверх.

При варианте демонтажа генератора через низ нужно снимать защиту.

Подготавливаем диодный мост к самостоятельной диагностике

Проверить работоспособность моста генератора можно собственными силами, если понимать, как прозваниваются диоды. Но прежде чем начать диагностику нужно провести подготовительные мероприятия. Для этого нужно генератор разобрать для получения доступа к диодам:

Крепёжные элементы (болты) удерживающие переднюю и заднюю крышку откручиваются.
На следующем этапе выполняется отсоединение корпуса от обмотки стартера.
Если конструкция моста, разборная, то узел откручивают.
От генератора отсоединяется плюсовая клемма.
Проверяется способ крепления минуса. Если клемма независимая её отключают.
После снятия передней стенки, мост отсоединяется от обмоток. С этой целью используется паяльник, которым нагреваются выводы до закипания припоя, после чего они аккуратно отодвигаются в сторону с помощью отвёртки.

После завершения подготовительных работ нужно разобраться с вопросом, как правильно проверить, что сгорел диодный мост?

УСТРОЙСТВО ГЕНЕРАТОРА

Для начала нужно увидеть устройство генератора ВАЗ 2114.

Ремонт генератора ВАЗ 2115 выполняется следующим образом:

Сначала следует отключить клеммы от АКБ.
Далее, выкручивается гайка от контактного винта, сделав это, можно отсоединить проводку.
Затем выкрутите винт, с помощью которого крепится натяжитель ремешка, и два винта, которые крепят натяжную рамку.
Далее, выкручивается гайка, которая находится справа от механизма. Деталь нужно приподнять и извлечь шпильку — полностью вытащить ее не получится, поэтому извлеките ее на наиболее возможное расстояние. Для демонтажа агрегата шпильку придется разрезать, а при последующем монтаже устанавливается новая шпилька, только с противоположной стороны.
После этого агрегат снимают, производится его разборка. Выкручиваются натяжные винты, а также болты, которые фиксируют фазную обмотку и конденсаторное устройство к крышке. Если нужно, конденсаторный элемент можно отключить от выпрямительного блока.
Непосредственно на самом блоке следует также отключить фазные обмотки.
Далее, вам необходимо открутить еще четыре стяжных болта, а затем снять заднюю крышку с роторным механизмом и статором.
Теперь ротор следует зажать в тиски и разобрать, выкрутив все необходимые гайки и сняв шкив с кольцом. Все вышедшие из строя элементы — регулятор напряжения, подшипники и другие составляющие меняются при необходимости. После этого агрегат собирается и ставится на место.

Доводилось ли вам своими руками ремонтировать генератор?

Наименование	Показатели
Максимальное напряжение	13,18 В — 14,70 В
Максимальная сила тока	80 Ампер
Прогиб ременного привода	0,8 см на 10 кг
Вес	5,0 кг
Источник электрической энергии	КАТЭК 2114 / 15
Номинальное напряжение	12 Вольт
Мощность	450 Вт

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Как проверить генератор своими силами: проверка генератора не снимая с машины, реле-регулятора, диодного моста Установка Новый регулятор устанавливается на своё место, в обратном порядке снятию, поэтому сложностей в его установки у вас не должно быть. Спрашивайте, я на связи!

ВАЗ 2115 Неисправности генератора

8.1.4.1. Неисправности генератора

Также проверьте с помощью индикатора наличие напряжения на большом разъеме генератора. Здесь оно должно быть всегда – если его нет, то проверьте подсоединение генератора к аккумуляторной батарее. Если регулятор напряжения на вашем автомобиле расположен отдельно от генератора, то он тоже может быть неисправен. В этом случае лучше снять генератор и регулятор напряжения и обратиться к автоэлектрику.

Простейшая проверка тока нагрузки генератора производится так: включаются габаритные огни автомобиля и запускается двигатель. Если при работающем двигателе огни не начинают гореть ярче, то это лучшее доказательство того, что генератор не отдает ток. Если у вас есть вольтметр, подсоедините его к клеммам аккумуляторной батареи и запустите двигатель. На повышенных оборотах холостого хода генератор должен вырабатывать ток, а вольтметр – показывать около 14 В. Показания отличаются больше чем на 1 В? Неисправен либо генератор, либо регулятор напряжения.

Во многих случаях постоянное горение контрольной лампочки сигнализирует о неисправности генератора, но неполадки возможны и в другом месте, а генератор, как это ни парадоксально, в это время может быть исправен.

И все-таки для большинства автовладельцев контрольная лампочка – единственный показатель исправности генератора. Наиболее часто встречающиеся причины ненормального функционирования контрольной лампы заряда и типичные ситуации приведены в таблице. Например, строка “Контрольная лампа не загорается” подразумевает, что зажигание уже должно быть включено, и в то же время это не означает, что двигатель должен быть запущен. Неисправности генератора приведены в порядке возрастания вероятности их возникновения. Неисправности, выделенные курсивом, не имеют непосредственного отношения к генератору. Ниже дана таблица, поясняющая, к чему могут привести некоторые из вышеупомянутых неполадок.

Типичные неисправности, отражаемые контрольной лампой заряда

Неплотный контакт щеток Неисправен регулятор напряжения

Дефект в обмотке ротора

Плохой контакт с “массой” или его отсутствие

Разряжена аккумуляторная батарея

Неисправны контрольная лампа, предохранитель, выключатель, электропроводка

Неисправен выпрямительный блок

Дефект в обмотке статора

Неисправность в соединении со щетками

Изношен подшипник (шум)

Дефекты электропроводки, обрыв приводного ремня

Слабо горит при пуске двигателя

Неисправен выпрямительный блок Неплотное соединение электропроводки цепи питания контрольной лампы

Мигает при работе двигателя

Плохой контакт щеток Неисправен регулятор напряжения

Проверка аккумулятора и генератора автомобиля

Генератор достаточно стабилен в работе. Выход его из строя, как правило, происходит по причинам воздействия окружающей среды, например, в виде конденсирующейся влаги на контактах и металле, вызывающей коррозию и пробои, а также в результате механического износа вращающихся деталей.

Чтобы знать, как проверить зарядку генератора, необходимы определенные базовые знания об устройстве агрегата, его составных комплектующих и принципиальной схеме работы некоторых его частей.

Для измерения электрического сопротивления потребуется специальный контрольно-измерительный аппарат: так называемый мультиметр или омметр.

Перед тем, как проверить обмотку генератора тестером, необходимо, прежде всего, осмотреть его на наличие внешних повреждений изоляции, прожигов в обмотке, возникающих в результате коротких замыканий. При обнаружении видимых глазу повреждений статор нужно заменить. Если внешних повреждений не обнаружено, то приступаем к пошаговой проверке целостности обмотки статора при помощи омметра.

Статор должен быть отсоединен, выводы обмотки не должны контактировать друг с другом.

Требуется проверить:

отсутствие обрыва цепи обмотки
отсутствие замыкания обмоток с корпусом.

Ставим омметр на прозвон и измерение сопротивления.

В первом случае наконечники омметра соединяются поочередно с каждым из трех выводов обмотки. При неисправной обмотке контрольный прибор покажет бесконечное сопротивление (т.е. единицу в левом разряде цифрового мультиметра и максимальное отклонение вправо, если мультиметр аналоговый).

Во втором случае наконечники омметра соединяются с выводом обмотки и с корпусом статора. При наличии замыкания контрольный прибор должен показывать малое сопротивление.

Исправный статор, таким образом, в этих двух тестах должен показать малое сопротивление в первом случае и бесконечно большое – во втором.

Генератор выдаёт низкое напряжение

В отличие от перезаряда, который отмечается нечасто, владельцы «четырки», нередко сталкиваются с низким напряжением в бортовой сети. Определить его можно не только по показаниям на приборной панели или по измерениям вольтметром. Признаками этой проблемы чаще всего являются:

Постоянно горящий индикатор аккумулятора на приборке;
Низкое напряжение на бортовом компьютере (хотя он зачастую сильно «врёт»);
Тусклый или мерцающий свет фар и подсветки приборной панели;
Отказ электроприборов или их нестабильная работа;
Прерывистая работа двигателя;
Мотор глохнет на ходу;
Сложности с запуском двигателя или невозможность запустить его.

Чаще всего это происходит из-за выхода из строя регулятора напряжения или диодного моста. Но также напряжение может быть низким из-за короткого замыкания в обмотке статора, износа подшипников и некоторых иных поломок генератора. Но, прежде чем ремонтировать или менять его, нужно убедиться, что проблема именно в генераторной установке. Иногда похожие симптомы вызывает неисправный аккумулятор или плохая проводка, окислившиеся клеммы. Кроме того, в автомобиле может быть мощное дополнительное электрооборудование, такое, как дорогая магнитола, усилитель, сабвуфер. Следует убедиться, что оно исправно и подключено правильно. А, возможно, генератору просто не хватает мощности при таких потребителях.

Как снять генератор на ВАЗ 2114

Снимаем генератор ВАЗ 2114:

Для того, чтобы снять генератор ВАЗ 2114 необходима яма или подъемник.
С двигателя необходимо убрать защиту.
Натяжной ролик для ремня привода необходимо ослабить.
Отсоединяем верхний болт крепления генератора.
Затем удаляем нижний болт крепящий генератор.
Отсоединяем крепление компрессора кондиционера.
Приводный ремень снимается и происходит снятие генератора ВАЗ 2114 из посадочных мест и последующее его смещение вправо ближе к аккумулятору.
Затем достаточно просто открутить верхний болт крепящий компрессор кондиционера.
Компрессор просто вынимаем и подвешиваем, трубки достаточно прочные и легко выдержат его вес.
Болты держателя для генератора необходимо открутить.
После отсоединения клеммы генератор и его держатели можно вытянуть вниз.
Установка происходит по тому же методу но в обратном порядке, и обязательно отрегулировать ремень привода.

В результате если обмотку замкнуло необходимо выяснить причину. Если случилась распайка какого либо кольца контактного, эту проблему можно устранить, отмотав назад виток с дефектом, затем снимается обломанный конец и отмотанный привод припаивается. Если произошла распайка, также достаточно просто припаять провода.

Неполадки реле также возникают из-за достаточно сильного или слабого заряда, его меняют во время ремонта генератора.Если генератор исправен, а на панели мигает сигнал, это свидетельствует о нарушении работы диодов. Так как эти элементы находятся в генераторе, их необходимая замена осуществляется, когда проводится разборка генератора ВАЗ 2114.

Слишком сильные шумы являются итогом износа подшипника ротора. Если он полностью изношен его обязательно необходимо заменить, если нарушения связаны с отсутствием люфта в подшипнике, его достаточно залить маслом.

Ремонт генератора можно сделать самостоятельно, зная и соблюдая порядок действий. По возможности своевременно проверять работу вашего автомобиля и осуществлять необходимую замену деталей.

Многие автомобилисты сталкивались с тем, что напряжение в бортовой сети автомобиля ВАЗ-2114 падало. Это связано с тем, что появлялись неисправности в генераторе. Непосредственными причинами могут стать щетки и диодный мост . Конечно, ремонт данного узла, обычно, дорогостоящий и автолюбитель старается или своими силами отремонтировать деталь или купить поддержанную. Не факт, что второй вариант долго прослужит, поэтому рекомендуется отремонтировать родной, который наверняка прослужит дольше.

Видео ниже расскажет о проверке работы генератора на ВАЗ-2114 (+ его переборка):

Как заменить диодный мост на ВАЗ 2113-ВАЗ 2115?

Снятие:1) В самом начале операции разберите немножко генератор и да кстати если вам его нужно снять, то в таком случае изучите статью под названием: «Замена генератора на автомобиле», в этой статье процесс снятия подробно описан, ну так вот, насчёт разборки генератора, вам с него крышку снять придётся и регулятор напряжения снять, чтобы он не мешал, заодно и его тоже проверите на исправность, а о том как всё это сделать, то есть снять крышку, снять регулятор, читайте в статье на которую дана ссылка чуть выше, называется она: «Замена регулятора напряжения на автомобиле».

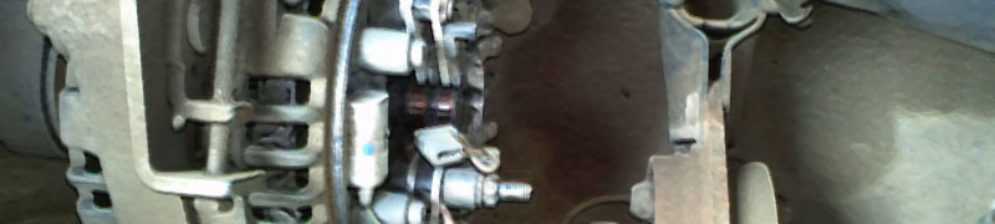

2) После всех манипуляций берите накидной ключ или же вороток с накидной головкой (Что вам удобней) и с их помощью выверните три гайки которые сам выпрямительный блок крепят и две гайки которые дистанционные втулки двух клемм удерживают (см. фото 1), как только гайки крепления дистанционных втулок будет вывернуты, снимите дистанционные втулки со шпилек чтобы не потерять (Гайки крепления дистанционных втулок, указаны синими стрелками на фото 1), далее берите в руки паяльник и всё то что к нему нужно (Припой и т.д.) и с его помощью отпаяйте шесть выводов статорной обмотки в тех местах где это показано стрелками на фото 2, после отпайки снимите выпрямительный блок полностью с генератора.

3) Теперь когда выпрямительный блок снят, переходим к его проверки, для этого возьмите в руки мульти-метр и с его помощью проверьте отрицательные диоды, для этого подсоедините положительный вывод идущий от мульти-метра (Он как правило красного цвета) к «минусовой» пластине выпрямительного блока, а вывод минус идущий от того же самого мульти-метра, подсоедините по очереди к трём контактам, более подробно смотрите на схеме которая приведена на фото 1 ниже (Во время подсоединения проводов идущих от мульти-метра, он обязан показать результаты в районе 580–620 Ом, если покажет меньше или же больше, то в таком случае диодный мост неисправен и нуждается в замене), идём далее , после чего проделайте ту же самую операцию но просто щупы поменяйте, то есть ранее вы плюсовой щуп идущий от мульти-метра подсоединяли к минусовой пластине, а другой минусовой щуп подсоединяли поочерёдно к трём контактам, вот теперь тоже самое сделайте но только минусовой щуп к минусовой пластине подсоедините, а плюсовым касайтесь поочерёдно тех самых трёх диодов и смотрите какие цифры покажет прибор (Должен будет он бесконечность показать на табло, бесконечность это когда число не меняется, то есть у вас на мульти-метра написано 1 и вы подключите его как следует и всё равно та же самая цифра 1 показывается, значит это бесконечность, более подробно как подсоединять всё нужно смотрите на фото 2 ниже), если бесконечность то значит всё нормально и исправно, но если он показания будет давать, то в таком случае данный диодный мост нуждается у вас в замене.

Примечание!Способом который описан в пункте 3 вы проверите отрицательные диоды на работоспособность, точно таким же образом вам нужно будет проверить и положительные диоды, но только относительно плюсовой пластины диодного моста проверять придётся или же вывода «В+» генератора (Вывод «B+» генератора, это болт к которому при помощи гайки ещё клемма крепилась, перед снятием генератора вы эту гайку ещё выворачивали и клемму скидывали чтобы она не мешала), после проверки (Там как вы уже поняли к тем же трём контактам нужно поочерёдно подсоединять провода от мульти-метра, просто уже минусовая пластина на плюсовую меняется и всё) проведите ещё одну, она заключается в проверки обмотки статора на обрыв, делается она следующим образом, берётся всё тот же мульти-метр и подсоединяется как надо (Более подробно показано на схеме ниже, на сплошные линии внимание своё обратите, это и есть схема благодаря которой вы проверите обмотку статор на обрыва цепи), после данной проверки произведите ещё одну (Это уже на пунктирные линии внимание обратить придётся, благодаря такой проверки вы узнаете замыкает стартер на корпус или же нет)!

Установка:Все детали устанавливаются на свои места в обратном порядке снятию, и кстати забыли упомянуть, чуть выше на фото следите обязательно за тем чтобы выводы обмоток за крышку не касались (Видите на фото выше они расправлены) а то результаты получаться неверные и проверка должным образом не будет проведена.

Дополнительный видео-ролик:Более подробно увидеть процесс замены диодного моста и ещё и регулятора напряжения (Хотя вам это может даже и не пригодиться), вы можете в видео-ролике который размещён чуть ниже:

Примечание!А о том как проверить диодный мост на исправность, показывается уже в другом ролике поэтому и его тоже подробно изучите!

Какие функции выполняет диодный мост Ваз 2110

При включении генератора в работу, он производит постоянный ток. Но чтобы питать всех потребителей в автомобиле и подзаряжать аккумуляторную батарею, требуется переменный ток с четко определенной частотой.

Диодные мосты могут иметь различную конструкцию. Однако автомобили преимущественно комплектуются трехфазными выпрямителями. Это обусловлено важными достоинствами, которыми они обладают. А именно:

На выходе создается наиболее пульсирующее напряжение;
Трехфазные устройства отлично подходят для полумостов и диодных мостов;
Их конструкция позволяет дополнительно использовать конденсатор — фильтр для тока.

Схема диодного моста Ваз 2110

Проверка диодного моста генератора автомобилей ВАЗ 2108, 2109, 21099 (на снятом с двигателя генераторе)

Неисправный диодный мост генератора автомобилей ВАЗ 2108, 2109, 21099 (37.3701) выдает себя полным или частичным исчезновением зарядного тока. Визуально это заметно по падению напряжения в бортовой сети под нагрузкой, например мерцание и уменьшение яркости фар на работающем двигателе автомобиля при включении потребителей (печки, противотуманок и пр.). Аналогичные проблемы возникают при неисправном регуляторе напряжения. Поэтому следует определить, что неисправен именно диодный мост, например – заменить регулятор заведомо исправным и убедится, что проблемы не исчезли.

Признаки неисправности диодного моста

— После пуска двигателя горит лампа разряда аккумулятора, стрелка вольтметра находится в красной зоне или очень близко к ней.

— Контрольная лампа разряда не загорается после включения зажигания и пуска двигателя, при этом остальные контрольные приборы работают как обычно.

— Напряжение в бортовой сети ниже 13,6 В (измеряется вольтметром на выводах АКБ).

Необходимые для проверки инструменты

— Мультиметр, тестер, автотестер (для измерения сопротивления диодов, проверки выдаваемого напряжения).

— Контрольная лампа (если нет мультиметра) и отрезок изолированного провода

Подготовительные работы

— Снимаем и разбираем генератор, извлекаем диодный мост на проверку.

Статья в помощь – «Разборка генератора автомобилей ВАЗ 2108, 2109, 21099».

Что нужно знать перед проверкой диодного моста

— На диодном мосту установлено три положительных диода на верхней пластине, три отрицательных на нижней пластине и три дополнительных, через которые питается обмотка возбуждения после пуска двигателя.

— Исправный диод проводит ток только в одном направлении и никак в другом. Если он пропускает ток в обеих направлениях, налицо неисправность — короткое замыкание (диод «пробит»). Если он вообще не пропускает ток ни в каком направлении, налицо другая неисправность — «обрыв». От этого и будем отталкиваться при проведении проверки.

Проверка исправности диодного моста генератора автомобилей ВАЗ 2108, 2109, 21099 на снятом генераторе

Выставляем мультиметр в режим омметра (режим проверки диодов).

1. Проверяем вначале дополнительные диоды на «пробой» и «обрыв».

— Прижимаем положительный щуп мультиметра к общему выводу дополнительных диодов (шине), а отрицательный к выводу проверяемого диода. Причем к заднему его выводу. Если диод исправен – сопротивление стремится к бесконечности. Это значит, ток через диод в этом направлении не проходит – все в порядке.

— Меняем щупы местами (отрицательный на общий вывод, положительный — на вывод диода). Сопротивление должно составлять несколько сотен Ом – ток в этом направлении проходит. Аналогично проверяем оставшиеся два дополнительных диода.

— Если проверяем контрольной лампой, то пускаем минус (например от АКБ) отрезком провода на задний вывод диода, а плюс через контрольную лампу на общую шину диодов. Лампа загорелась – диод «пробит», нет – исправен. Меняем провода местами – лампа должна гореть.

2. Проверяем «положительные» диоды.

— Отрицательный щуп на вывод диода, положительный на верхнюю пластину диодного моста (туда впаяны «положительные» диоды). Сопротивление должно стремиться к бесконечности – ток не проходит.

— Меняем щупы местами – сопротивление составляет несколько сотен Ом. Диод исправен.

Таким же образом проверяем оставшиеся диоды.

3. Проверка «отрицательных» диодов.

— «Положительный» щуп на вывод диода, «отрицательный» на нижнюю пластину диодного моста (туда впаяны «отрицательные» диоды). Сопротивление должно стремиться к бесконечности – ток не проходит.

Меняем щупы местами – сопротивление составляет несколько сотен Ом. Диод исправен.

Примечания и дополнения

— Неисправные диоды можно выпаять и заменить исправными, но проще поменять диодный мост целиком.

— Можно проверить диодный мост генератора автомобилей ВАЗ 2108, 2109, 21099 не снимая его с двигателя. Этой процедуре посвящена отдельная статья на нашем сайте: «Проверка исправности диодного моста (выпрямительного блока) генератора автомобилей ВАЗ 2108, 2109, 21099 без снятия его с двигателя».

Еще пять статей на сайте по электрике автомобилей ВАЗ 2108, 2109, 21099

— Не работают стоп-сигналы на автомобиле ВАЗ 2108, 2109, 21099

— Контрольная лампа разряда АКБ горит после пуска двигателя

— Аккумуляторные батареи автомобилей ВАЗ

— Установка момента опережения зажигания на автомобилях ВАЗ 2108, 2109, 21099

— Технические характеристики генераторов автомобилей ВАЗ

Факторы, сокращающие ресурс генератора

Заметно сократить ресурс генератора могут:

резкие перепады температуры и постоянная
эксплуатация машины — в подкапотном пространстве в этом случае образуется
вредный конденсат;
плохое качество изготовления
комплектующих — поэтому при замене генератора и его деталей, не стоит экономить
на оригинальных расходниках;
проливы различных технических жидкостей
(антифриза, масла для ГУР) — агрессивные жидкости легко разъедают щетки
преобразователя, а также соединяясь с пылью, образуют токопроводящую среду и
приводят к замыканиям;
внешние факторы — реагенты, грязь,
влага;
износ отдельных компонентов — не только
щетки, но и ремень, подшипники, шкив и т. д.

Регулятор
напряжения и диодный мост имеют сравнительно солидный запас
прочности.

Диодный мост

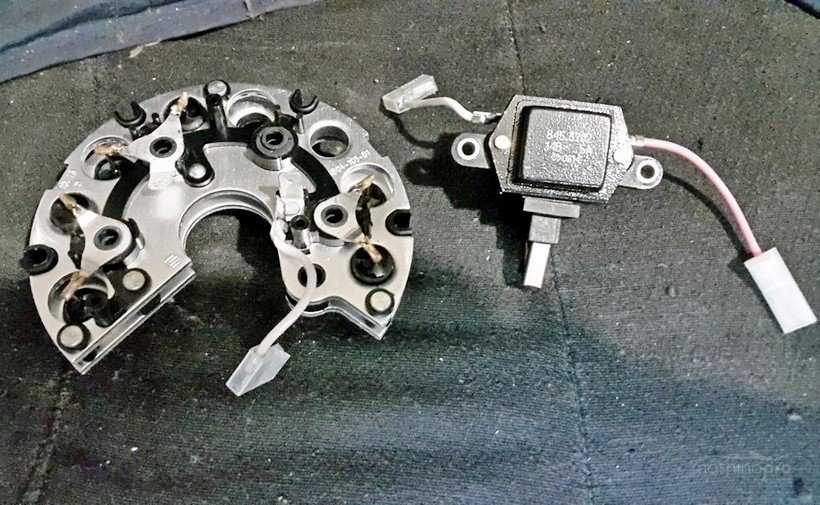

Диодный мост и регулятор напряжения со щеточным узлом

Распространенной причиной неисправности
преобразователя 24/12 вольт в машине является банальный износ и коррозия. Щетки
тоже повреждаются чаще всего именно из-за длительной эксплуатации автомобиля.
