Типовые параметры работы инжекторных двигателей ВАЗ.

Для многих начинающих диагностов и простых автолюбителей, которым интересна тема диагностики будет полезна информация о типичных параметрах двигателей. Поскольку наиболее распространенные и простые в ремонте двигатели автомобилей ВАЗ, то и начнем именно с них

На что в первую очередь надо обратить внимание при анализе параметров работы двигателя?1. Двигатель остановлен.1.1 Датчики температуры охлаждающей жидкости и воздуха (если есть)

Проверяется температура на предмет соответствия показаний реальной температуре двигателя и воздуха. Проверку лучше производить с помощью бесконтактного термометра. К слову сказать, одни из самых надежных в системе впрыска двигателей ВАЗ – это датчики температуры.

1.2 Положение дроссельной заслонки (кроме систем с электронной педалью газа). Педаль газа отпущена – 0%, акселератор нажали – соответственно открытию дроссельной заслонки. Поиграли педалью газа, отпустили – должно также остаться 0%, ацп при этом с дпдз около 0,5В. Если угол открытия прыгает с 0 до 1-2%, то как правило это признак изношенного дпдз. Реже встречается неисправности в проводке датчика. При полностью нажатой педали газа некоторые блоки покажут 100% открытия (такие как январь 5.1 , январь 7.2), а другие как например Bosch MP 7.0 покажут только 75%. Это нормально.

1.3 Канал АЦП ДМРВ в режиме покоя: 0.996/1.016 В — нормально, до 1.035 В еще приемлемо, все что выше уже повод задуматься о замене датчика массового расхода воздуха. Системы впрыска, оснащенные обратной связью по датчику кислорода способны скорректировать до некоторой степени неверные показания ДМРВ, но всему есть предел, поэтому не стоит тянуть с заменой этого датчика, если он уже изношен.

2. Двигатель работает на холостом ходу.

2.1 Обороты холостого хода. Обычно это – 800 – 850 об/мин при полностью прогретом двигателе. Значение количества оборотов на холостом ходу зависят от температуры двигателя и задаются в программе управления двигателем.

2.2 Массовый расход воздуха. Для 8ми клапанных двигателей типичное значение составляет 8-10 кг/ч, для 16ти клапанных – 7 – 9,5 кг/час при полностью прогретом двигателе на холостом ходу. Для ЭБУ М73 эти значения несколько больше в связи с конструктивной особенностью.

2.3 Длительность времени впрыска. Для фазированного впрыска типичное значение составляет 3,3 – 4,1 мсек. Для одновременного – 2,1 – 2,4 мсек

Собственно не так важно само время впрыска, как его коррекция

2.4 Коэффициент коррекции времени впрыска. Зависит от множества факторов. Это тема для отдельной статьи, здесь только стоит упомянуть, что чем ближе к 1,000 тем лучше. Больше 1,000 – значит смесь дополнительно обогащается, меньше 1,000 значит обедняется.

2.5 Мультипликативная и аддитивная составляющая коррекции самообучением. Типичное значение мультипликатива 1 +/-0,2. Аддитив измеряется в процентах и должен быть на исправной системе не более +/- 5%.

2.6 При наличии признака работы двигателя в зоне регулировки по сигналу датчика кислорода последний должен рисовать красивую синусоиду от 0,1 до 0,8 В.

2.7 Цикловое наполнение и фактор нагрузки. Для «январей» типичный цикловой расход воздуха: 8ми клапанный двигатель 90 – 100 мг/такт, 16ти клапанный 75 -90 мг/такт. Для блоков управления Bosch 7.9.7 типичный фактор нагрузки 18 – 24 %.

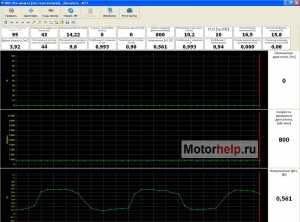

Теперь рассмотрим подробнее, как на практике ведут себя эти параметры. Поскольку для диагностики я пользуюсь программой SMS Diagnostics (Алексею Михеенкову и Сергею Сапелину привет!) , то все скриншоты будут оттуда. Параметры сняты с практически исправных автомобилей, за исключением отдельно оговоренных случаев. Все изображения кликабельны.

Ваз 2110 8ми клапанный двигатель, блок управления Январь 5.1Здесь немного подправлен коэффициент коррекции СО в связи с небольшим износом ДМРВ.

Ваз 2107, блок управления Январь 5.1.3

Ваз 2115 8ми клапанный двигатель, блок управления Январь 7.2

Двигатель Ваз 21124, блок управления Январь 7.2

Ваз 2114 8ми клапанный двигатель, блок управления Bosch 7.9.7

Приора, двигатель Ваз 21126 1,6 л., блок управления Bosch 7.9.7

Жигули Ваз 2107, блок управления М73

Двигатель Ваз 21124, блок управления М73

Ваз 2114 8ми клапанный двигатель, блок управления М73

Калина, 8ми клапанный двигатель, блок управления М74

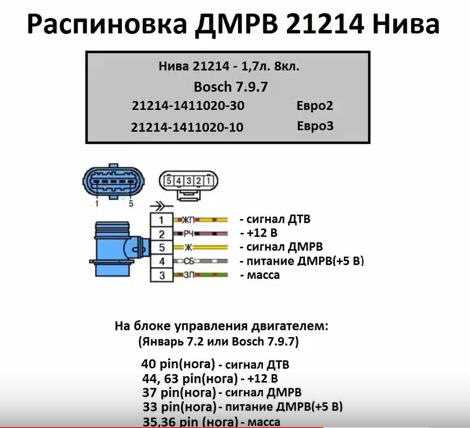

Нива двигатель ВАЗ-21214, блок управления Bosch ME17.9.7

И в заключении напомню, что приведенные выше скриншоты сняты с реальных автомобилей, но к сожалению зафиксированные параметры не являются идеальными. Хотя я и старался фиксировать параметры только с исправных автомобилей.скачать dle 10.6фильмы бесплатно

Что говорит о неисправности?

Если датчик дмрв ваз 2114 перестал работать, то по поведению авто это можно будет заметить, если быть предельно внимательным. Нерабочая деталь может дать знать о себе при помощи ряда симптомов, если говорить о работе инжектора. При этом нужно понимать, что неисправность будет отмечаться не резко, она проявляется постепенно.

Вначале повышается расход топлива, отмечаются плавающие обороты. Далее все происходит по нарастающей, работа движка становится нестабильной. Многие автолюбители сталкиваются с подобными проблемами, особенно это касается владельцев переднеприводных авто. Изначально загорается значок авто, обороты начинают плавать, а затем расход топлива все больше увеличивается.

То, что дмрв на ваз 2114 является неисправным, можно вычислить по некоторым признакам:

• мощность движка существенно упала, это ощущается при движении;
• машине требуется больше топлива;
• мотор плохо заводится в горячем состоянии;
• машина выдает сигнал Check Engine;
• авто плохо набирает скорость, медленно разгоняется;
• глохнет, если попытаться переключить передачу;
• если работает на холостом ходу, то отмечаются провалы.

Если расход воздуха ваз 2114 не придерживается нормы, а датчик уже не починить, то соответствующий сигнал может и не гореть. В таком случае определить неисправность можно при использовании бортового компьютера. Также стоит проверить уровень сигнала датчика.

Результаты проверки мультиметром, указывающие на работоспособность ДМРВ, приведены в таблице.

Низкий уровень сообщает о следующих состояниях:

• датчик не работает;
• нет подключения, — проблема может заключаться в контактах;
• имеется обрыв в цепи подключения;
• масса оборвалась или же окислилась, такое нередко происходит;
• замыкание сигнальных проводов, их неправильное подключение.

Если столкнулись с пособными признаками, не стоит сразу отправляться в магазин за новым. Прежде всего, необходимо убедиться в том, что старую деталь уже нельзя починить. Также стоит уточнить, что проблема заключается именно в детали. Если нет возможности починить деталь собственными силами, то всегда можно обратиться в сервис.

Проверка работоспособности

Прежде, чем проводить диагностику ДМРВ, необходимо знать симптомы, позволяющие определить степень работоспособности МАФ (аббревиатура с английского названия прибора) сенсора в автомобиле. Перечислим основные признаки неисправности:

• Существенно увеличился расход топливной смеси, одновременно с этим замедлился разгон.
• ДВС на холостом ходу работает с рывками. При этом может наблюдаться в холостом режиме снижение или увеличение оборотов.
• Двигатель не стартует. Собственно, данная причина сама по себе не говорит о том, что расходомер в автомобиле неисправен, могут быть и другие причины.
• Выводится сообщение о проблеме с двигателем (Cheeck Engine)

Пример высветившегося сообщения «Cheeck Engine» (отмечено зеленым)

Эти признаки указывают на возможную неисправность ДМРВ, чтобы точно установить причину поломки необходимо выполнить диагностику. Это несложно сделать своими руками. Значительно упростить задачу поможет подключение к ЭБУ диагностического адаптера (если данная опция возможна), после чего по коду ошибки определить исправность или неисправность сенсора. Например, ошибка p0100 указывает на неисправность цепи расходомера.

Поиск ошибки с помощью диагностического адаптера

Но если предстоит провести диагностику на отечественных авто, выпушенных 10 лет назад или более, то проверка ДМРВ может быть осуществлена одним из следующих способов:

1. Тестирование в процессе движения.
2. Диагностика с применением мультиметра или тестера.
3. Внешний осмотр сенсора.
4. Установка однотипного, заведомо исправного устройства.

Рассмотрим каждый из перечисленных способов.

Тестирование в процессе движения

Проще всего произвести проверку, анализируя поведение ДВС при отключенном сенсоре МАФ. Алгоритм действий следующий:

• Необходимо открыть капот, отключить расходомер, закрыть капот.
• Заводим машину, при этом ДВС переходит в аварийный режим работы. Соответственно, на приборной доске высветится сообщение о проблеме с двигателем (см. рис. 10). Количество подаваемой топливной смеси будет зависеть от положения ДЗ.
• Проверьте динамику авто и сравните ее с той, что была до отключения сенсора. Если автомобиль стал более динамичен, а также выросла мощность, то это с большой долей вероятности указывает на то, что датчик массового расхода воздуха неисправен.

Заметим, что можно ездить и дальше при отключенном устройстве, но делать это крайне не рекомендуется. Во-первых, увеличивается расход топливной смеси, во-вторых отсутствие контроля над регулятором кислорода приводит привод к повышению загрязнений.

Диагностика с применением мультиметра или тестера

Признаки неисправности ДМРВ можно установить, подключив черный щуп к заземлению, а красный на вход сигнала сенсора (распиновку можно посмотреть в паспорте к устройству, там же указаны и основные параметры).

Пример измерения мультиметром напряжения на ДМРВ в автомобиле ВАЗ 2114

Далее устанавливаем границы измерения в пределе 2,0 В включаем зажигание и производим измерения. Если прибор ничего не отображает, необходимо проверить правильность подключения щупов к массе и сигналу расходомера. По показаниям прибора можно судить об общем состоянии устройства:

• Напряжение 0,99-1,01 В говорит о том, что сенсор новый и работает исправно.
• 1,01-1,02 В – прибор БУ, но состояние его хорошее.
• 1,02-1,03 В – указывает, что устройство все еще работоспособное.
• 1,03 -1,04 состояние приближается к критическому, то есть в ближайшее время необходима замена ДМРВ на новый сенсор.
• 1,04-1,05 – ресурсы прибора практически исчерпались.
• Свыше 1,05 – однозначно нужен новый ДМРВ.

То есть, правильно судить о состоянии сенсора можно по напряжению, низкий уровень сигнала свидетельствует о работоспособном состоянии.

Внешний осмотр сенсора

Данный способ диагностики является не менее действенным, чем предыдущие. Все, что необходимо, – снять сенсор и оценить его состояние.

Осмотр датчика на предмет повреждений и наличия жидкости

Характерные признаки неисправности – механические повреждения и жидкость в приборе. Последнее свидетельствует о том, что не отрегулирована система подачи масла в двигатель. Если сенсор сильно загрязнен, то следует произвести замену или очистку воздушного фильтра.

Установка однотипного, заведомо исправного устройства

Данный способ дает практически всегда ясный ответ на вопрос работоспособности сенсора. На данный способ на практике довольно сложно реализовать, не приобретая новый прибор.

Расход воздуха

Процесс диагностики ДМВРВоздух напрямую связан с формирование воздушно-топливной смеси, а соответственно с расходом горючего. При изменении данного показателя меняется и расход топлива.

Нормы

Итак, рассмотрим, что считается нормой расхода воздуха: двигатель «Самара-2», объем которого составляет полтора литра при нормально рабочем ДМРВ на оборотах 800-1000 в минуту должен потреблять от 10±0,5 кг воздуха за час работы, а при — 2000 об/мин – в среднем от 19 кг до 21 кг.

Если ситуация противоположная – расход топлива увеличился, то и потребление горючего станет больше, соответственно вырастет и динамика. В этом случае при холодной погоде возникнут трудности с пуском силового агрегата. Если показания датчика отклоняются от реальных на 2-4 кг, двигатель начнет сильно капризничать и «тупить». Отключение датчика вынудит мотор продолжать работать в аварийном режиме.

Причины изменения расхода воздуха

Очищаем или меняем воздушный фильтр

Также, стоит рассмотреть причины, которые могут послужить тому, что расход воздуха в двигателе «Самара-2» измениться:

• Неисправность ДМВР. Данный датчик регулирует подачу воздуха, и формирование правильного показания воздушно-топливной смеси в двигателе. Устраняется неисправность, проверкой ДМВР или заменой испорченного элемента. Также, не стоит забывать, что необходимо проводить регулярную чистку датчика.
• Дроссельная заслонка, которая регулирует подачу воздуха. При заклинивании или неисправности элемента может подавать большое или недостаточное количество воздуха в цилиндры. Устраняется неисправность, зачастую, чисткой элемента.

  Даже не сильно грязная дроссельная заслонка может повлиять на расход воздуха

• Попадание отработанных газов в воздушную смесь, через то, что клапана не отрегулированы, также повлияет на расход воздуха и топливной смеси, а также приведет к нестабильной работе двигателя.
• Оседания смолы, пыли и прочих элементов на гофре воздушного фильтра также может привести к изменению показателя расхода воздуха.
• Воздушный фильтр напрямую влияет на расход воздуха. Так, чистый элемент фильтра воздуха пропускает через себя достаточное количество кислорода необходимого для формирования топливной смеси. Если фильтр грязный, то воздух будет проходить не в достаточном количестве, что скажется на нормальной работе силового агрегата.

Проверка и ремонт расходомера воздуха в гаражных условиях

Для диагностики MAF-сенсора используют разные методы, простые и сложные. Каждый способ дополняет друг друга так как не факт, что первая же проверка даст результат.

Если есть под рукой авто сканер ЕLM327 или любой другой аналог, то рекомендуется начать проверку используя этот прибор. Это сразу даст общую картину про источники неисправностей, и не факт, что среди них будет ДМРВ.

В ином случае начните с: визуального контроля, отключения питания, проверки мультиметром, использование сканера или мототестера, провести диагностику автомобиля через ноутбук используя программу «Вася Диагност». В крайнем случае придется перепрошивать ЭБУ. Но обо всем по порядку.

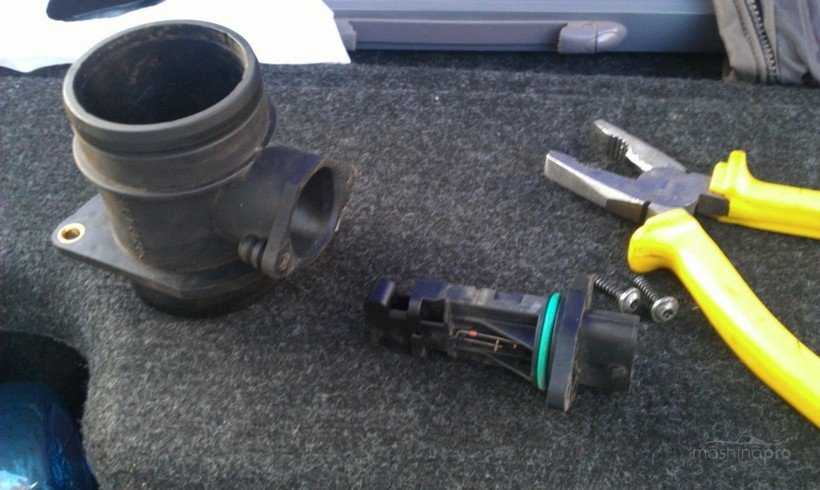

Визуальный осмотр

Для того, чтобы осмотреть датчик его необходимо снять. На большинстве современных авто это не сложно сделать.

Для этого:

1. Снимите провод с минусовой клеммы АКБ.
2. Отсоедините разъем.
3. Выкрутите болты.
4. Открутите хомуты.
5. Аккуратно отодвиньте воздуховод и извлеките датчик.

Осмотрите изделие на предмет наличия повреждений корпуса, посторонних предметов, грязи и конденсата. Если внутри обнаружен мусор значит или воздушный фильтр давно не менялся, или есть подсос в местах соединений.

Дальше проверяются на наличие видимых повреждений терморезисторы (нити или пленки). Если они присутствуют, то датчик меняется в сборе.

Если на нитях или на пленке скопились отложения грязи, то почистите их сжатым воздухом или специальными средствами.

Не в коем случае на проводите чистку ушными ватными палочками или другими аналогичными способами. Любое механическое воздействие может их повредить.

Если внутри датчика обнаружены следы масла тогда убедитесь, что не превышен уровень в картере двигателя или не забит маслоотбойник системы вентиляции картерных газов, который расположен под клапанной крышкой.

Отключение

Коротко мы этот способ уже рассматривался выше. Теперь остановимся подробней.

Дело в том, что даже при отключенном ДМРВ мотор не заглохнет, а будет работать в аварийном режиме, условия функционирования которого прошиты в ЭБУ заводом изготовителем.

Не включая зажигания отсоедините разъем от расходометра. Запустите мотор

На панели приборов появится «Check», не обращайте внимание

Если двигатель до этого работал с перебоями, а сейчас работает стабильно, но обороты «плавают», значит проблема в самом датчике и последний передавал некорректные данные контролеру.

Не лишним будет проехать на автомобиле в таком режиме несколько сот метров.

Дальше проводим визуальный осмотр, как сказано в предыдущем разделе и проверяем прибором.

Каким должен быть массовый расход воздуха ВАЗ-2114

Двигатель ВАЗ-2114 может иметь 8 клапанов или 16. Последний вариант является более мощным. Для того чтобы машина не тратила много топлива и работала исправно, нужно, чтобы ДМРВ выдавал правильные показатели. В первую очередь его задача состоит в том, чтобы измерять количество потребляемого воздуха и время реакции. Точность показателей дает возможность контролеру определить, в какой пропорции нужно смешать воздух с топливом. Если прибор показывает неточные данные, то образующаяся топливная смесь не соответствует режиму работы двигателя. В таком случае топливо потребляется в больших количествах и снижается мощность.

Какой должен быть расход воздуха для ВАЗ-2114

При нормальной работе датчика двигатель этой машины потребляет от 10±0,5 кг воздуха за час работы. Если количество уменьшается, то и уменьшается динамика авто, благодаря чему экономится топливо, а при увеличении топливо, наоборот, сильно расходуется. В холодную пору это может привести к проблемам с пуском двигателя. Если показатели датчика отклоняются от реальных, то двигатель начинает работать с перебоями, а то и вовсе не заводится. Что может привести к отклонению показателей датчика? Попробуем выяснить.

Причины неисправности датчика: когда требуется замена

Погрешность работы датчика значительно ухудшает функционирование авто в целом, но в основном это сказывается на работе контроллера. При использовании чувствительного контроллера это может привести к плавающим оборотам на холостом ходу, но при этом провалов при разгоне заметных не будет. В целом показания должны быть в норме, поэтому за этим нужно следить и в случае неисправности заменять прибор.

Спровоцировать неточные показания может вентиляционная система картера. Если дроссель закрыт, то газы отводятся по магистрали в свободное пространство. Какое-то количество этих газов отходит в магистраль холостого хода, где контактирует с ДМРВ. Далее смола оседает на резисторе, что приводит к погрешностям в показаниях датчика.

Узнать плохо работающий датчик можно по следующим признакам:

• провалы в работе;
• при переключении передачи ДВС барахлит;
• авто не способно сильно разогнаться;
• топливо потребляется в больших количествах;
• мощность двигателя снижена;
• появляется сигнал Check Engine.

Кроме этого, можно провести диагностику уровня сигнала датчика.

При неполадках в работе устройства не стоит торопиться приобретать новое. Это достаточно дорогое приспособление, за которое придется выложить чуть ли не половину заработной платы. Именно поэтому лучше разобраться, действительно ли проблема именно в нем и попробовать самостоятельно наладить работу. Как правило, достаточно почистить прибор, и он продолжит исправно функционировать. Далее нужно действовать следующим образом:

1. Чистка осуществляется при помощи необходимого оборудования либо в автосервисе. Для этого берется крестовая отвертка и ею ослабляется хомут, который удерживает патрубок воздухозаборника.
2. Далее необходимо снять гофру и проверить на наличие следов от масла либо конденсата, ведь именно они провоцируют неполадки в работе датчика. Избежать данной проблемы можно, если регулярно менять фильтр.
3. После этого необходимо очистить прибор от грязи и поставить уплотнитель.
4. Затем желательно проверить герметичность и вернуть на место датчик. Зачастую после такой процедуры он возобновляет работу.

Если вы имеете авто, вы должны понимать, что периодически его детали необходимо менять либо проверять на исправность. Для тех, кто разбирается в этой сфере, проверка не составит труда, но если у вас нет соответствующих знаний и навыков, то лучше обратитесь в сервис, где специалисты помогут вам решить все проблемы.

Современные модели поддаются быстрому ремонту, а их запчасти – легко заменяются. Что касается датчика массового расхода воздуха, то чистки зачастую достаточно для того, чтобы он выдавал правильные показатели. Если после этой процедуры ничего не поменяется, то нужен новый прибор, который точно будет работать бесперебойно.

Диагностика ДМРВ

В принципе, датчик массового расхода воздуха не настолько критичен для запуска мотора, как, например, ДПКВ. Его можно отключить, выдернув разъем, ЭБУ перейдет в аварийный режим, будет определять порции воздуха в топливной смеси по другому датчику – положения дроссельной заслонки ДПДЗ.

Поэтому поломку определяют в несколько этапов по степени сложности:

• осмотр визуальный и отключение датчика;
• определение соответствия конкретной модификации ДМРВ прошивке ЭБУ;
• диагностика тестером в режиме вольтметра.

Это позволит снизить трудоемкость процесса. Например, перед тем, как проверить ДМРВ тестером, следует убедиться, что датчик совместим с конкретным контроллером МИКАС, не производилась прошивка оригинальных мозгов.

Осмотр визуальный

Осуществляется проверка ДМРВ после обеспечения доступа к этому датчику. Для этого потребуется частично демонтировать элементы воздухозаборника (обычно гофра). Зная, как работает волюметр, визуально можно обнаружить механические повреждения или следы жидкостей/грязи в патрубке.

Рис. 11 Осмотр датчика воздуха и гофры

Масло попадает внутрь гофры из-за забитого маслоотбойника вентсистемы картера либо при повышении внутри него уровня смазки. При нарушении графика ТО машины на стенки патрубка попадает пыль и грязь, так как забивается фильтр воздушный.

После демонтажа датчика из корпуса фильтра воздушного входная сетка должна быть чистой. Если не ней имеется налет пыли, скорее всего, резиновое уплотнение было установлено не герметично, внутрь попадал не фильтрованный воздух. В любом из этих случаев работа ДМРВ по умолчанию нарушается.

Диагностика в движении

Следующая методика, как проверить датчик воздуха, позволяет выявить его работоспособность. Для этого не понадобится тестер и прочие инструменты:

• диагностика ДМРВ производится после отключения разъема ЭБУ;
• двигатель заводится, на панели загорается Check, указывая на неисправности датчика;
• однако контроллер переходит в аварийный режим, обеспечивая работу ДВС;
• если динамические характеристики мотора улучшились при поездке с отключенным датчиком воздуха, значит ДМРВ неисправен.

Рис. 12 Отключение ДМРВ

Соответствие ДМРВ прошивке ЭБУ

По мере необходимости владельцы перепрошивают мозги ЭБУ для улучшения характеристик, получая при этом побочные проблемы. Например, если для контроллера МИКАС произведена прошивка ДМРВ может работать не корректно.

В этом случае говорить о неисправности датчика в принципе не верно, но его сигналы не предназначены для новой версии МИКАС контроллера, которую на него установили. Выявить в ДМРВ признаки неисправности в этом случае можно единственным способом:

• изменить угол положения заслонки дроссельной (обычно 1 мм прокладкой возле упора заслонки);
• отключить датчик ДМРВ при работающем двигателе (выдергивается фишка из разъема).

Проверка мультиметром

Если на предыдущих этапах диагностировать неисправности датчика не удалось, и он совместим с версией используемого контроллера ЭБУ, производится проверка тестером по технологии:

• мультиметр переключается в режим 2 В (вольтметр);
• перед глазами размещается схема распиновки пучка;
• включается зажигание, черный щуп тестера на массу, красный на желтый провод.

Рис. 13 Схема проверки ДМРВ тестером

После чего при заглушенном двигатели мультиметром считываются показания с учетом факторов:

• новый прибор покажет 0,99 – 1,01 В;
• в пределах 1,02 В считается хорошим состоянием датчика;
• 1,03 – 1,04 В свидетельствует об окончании эксплуатационного ресурса прибора;
• больше 1,5 В говорит о необходимости замены.

Нижеприведенная таблица содержит параметры распиновки пучка:

Провод	Вход	Выход
зеленый	–	масса
желтый	сигнал на датчик	–
самый темный	–	к главному реле
самый светлый (полосатый)	напряжение питания	–

Указанные симптомы можно диагностировать бортовым компьютером в группе параметров Uдмрв.

Особенности проверки на Форд Фокус 2

В большинстве случаев для иномарок методы диагностики расходометра аналогичны, но все же там есть свои особенности. Все зависит от модели авто и марки установленного MAF-сенсора.

К примеру, на Форд Фокус 2 встречаются датчики с четырьмя или шестью проводами. Оригинальное изделие FORD 1072308.

Распиновка показана ниже на примере 4-х проводного датчика.

• А – напряжение 12V.
• B – «–» (масса).
• C – «–» земля обратная (перевод дословный).
• D – выходной сигнальный SIG к ЭУБ.

К 6 контактным датчикам подключаются два дополнительных провода: датчики IAT (температуры всасываемого воздуха).

Для проверки ДМРВ на Форд Фокус 2 сделайте следующее:

1. Отсоедините фишку от расходометра.
2. Включите зажигание.
3. «–» мультиметра подсоедините к «B» (масса) на жгуте проводов (смотрите на рисунке выше).
4. «+» прибора к плюсовому «А» (12V).

На мультиметре должно показать 12В. Если нет, то ищем по какой причине на датчик не поступает U.

Дальнейшие действия (понадобиться помощник):

1. Подключите фишку обратно.
2. Не выключая зажигания, используя острые щупы мультиметра «+» подключите (проколите провод) к сигнальному «D», а «–» к «С» (обратная земля). Норма 0.9 – 1.0V.
3. Попросите помощника завести машину погреть и выставить обороты на отметке 1500. Прибор должен показать 1.4 – 1.6V. На 2500 оборотах – 1.8 – 2.0V.
4. При полной выжатой педали газа (по мере увеличения оборотов) прибор долен показывать от 0.2 до 5V.

Диапазон нормативных показателей указан не случайно. Он будет варьировать в зависимости от объема двигателя.

Также провести диагностику Форд Фокус 2 сканером (читайте выше). Нормативный показатель расхода воздуха 9–12 кг/ч или около 2.8 гр/с на холостых оборотах.

Инструкция по чистке

Как показывает практика, чистка ДМРВ является одним из самых эффективных методов восстановления работоспособности контроллера. Поэтому при поломке датчика его не обязательно менять, тем более, что такое удовольствие сегодня не из дешевых. Такая процедура нужна потому, что со временем он загрязняется и показывает другие параметры.

Итак, как почистить ДМРВ в домашних условиях своими руками:

1. Вам потребуется отвертка с крестовым наконечником, с ее помощью необходимо ослабить хомут, фиксирующий магистраль от воздухозаборника.
2. Далее, произведите демонтаж гофры и визуально оцените состояние системы. Возможно, под гофрой вы увидите конденсат или следы от моторной жидкости.
3. Внимательно осмотрите внутреннюю поверхность контроллера. Если с системой все нормально, то следов потеков или загрязнений не будет. Как показывает практика, чувствительный элемент часто ломается именно из-за переизбытка загрязнений. Чтобы в будущем не избежать проблем такого плана, необходимо периодически производить замену воздушного фильтра. Эта процедура осуществляется в соответствии с техническим регламентом. Моторная жидкость может попадать на контроллер в результате увеличенного уровня расходного материала в картере. Соответственно, это происходит в результате засорения маслоотделителя в вентиляционной системе.
4. Сам регулятор фиксируется на двух болтах на магистрали. Процедура снятия осуществляется с помощью рожкового ключа. На этом этапе, если вы уверены в том, что устройство вышло из строя, его можно заменить.
5. Вы можете увидеть вход, на котором будет находиться уплотнительная резинка, предназначенная для защиты устройства от подсоса грязного воздушного потока. В том случае, если уплотнителя у вас нет, возможно, он зацепился за фильтрующий элемент. Соответственно, это приведет к тому, что входная сетка регулятора будет загрязнена.
6. Произведите очистку сеточки с использованием подручных средств. Для этого можно использовать обычную зубочистку или зубную щетку. После очистки уплотнитель можно установить назад, а регулятор поставить на место.

Извините, в настоящее время нет доступных опросов.

Какой должен быть расход воздуха ДМРВ?

Ваз 2114 с двигателем 1,5 при оборотах 850-930 оборотов в минуту с исправно работающим датчиком должен потреблять 9,5-10 кг воздуха в час. На 2000 оборотах – примерно от 19 кг до 21 кг в час. Если при таких же оборотах, количество потребляемого воздуха меньше, соответственно меньше и динамика автомобиля, но зато экономите на топливе.

Но если ситуация обратная, то динамика так же возрастёт как и потребление топлива. Да и с излишним потребление воздуха могут возникнуть проблемы запуска двигателя на морозе.

Но если ваши показания откланяются от нормы на 2-4 кг, то в данной ситуации двигатель будет «страшно тупить» и вам придётся отключить датчик, и двигатель будет работать в аварийном режиме. Для более точной диагностики ДМРВ нам понадобятся:

• рожковый ключ на «10»;
• фигурная отвёртка;
• тестер.

Проверить работоспособность ДМРВ в этом случае нам поможет тестер. Выставляем на тестере режим измерения постоянного тока пределом на 2 вольта. Находим на датчике два провода :

• Жёлтый – выход.
• Зелёный — масса.

Включаем тестер в режим измерения постоянного напряжения, и выставляем предел измерения 2 Вольта.

Наша задача измерить напряжение между двумя проводами со включённым зажиганием (Двигатель не заводить). Для профилактики щупы тестера можно смочить wd-шкой. Щуп можно засунуть сквозь резиновые уплотнители (благо размеры подходят) не нарушая изоляции проводов. Итак, мерим показания ДМРВ и смотрим результаты.

Напряжение на ДМРВ:

• 1.01-1.02 – Датчик рабочий и ещё прослужит немало.
• 1.02-1.03 – Датчик живой, но уже постарел.
• 1.03-1.04 – Жизнь датчика скоро подойдёт к концу, планируйте замену.
• 1.04-1.05 – Меняем датчик.
• 1.05 — … — Мёртвый и умер уже давно.

На всех машинах параметры ДМРВ могут немного отличаться, как говорится: «Каждая машина индивидуальна». Но самой точной проверкой, на мой взгляд, будет замена датчика на заведомо рабочий.

Для того чтобы регулировать и контролировать обороты холостого хода данного авто, нужно знать расположение отвечающего за них датчика. Найти его не составит труда даже неопытному автолюбителю: он находится рядом с дроссельной заслонкой. Крепится устройство при помощи двух заметных винтиков, поэтому распознать его достаточно легко. Датчик должен выдавать исправные показатели, дабы двигатель и контроллер работали бесперебойно. Попробуем выяснить, какой расход воздуха на холостом ходу у ВАЗ-2114.

Виды ДМРВ

Работа первых расходомеров основывалась на принципе смены
сопротивляемости резистора. Находящаяся в корпусе прибора пластина изгибалась
под воздушным потоком. Все просто: чем больше воздуха, тем сильнее гнется
пластина. Сопротивление резистора меняется, ЭБУ получает информацию об объеме
воздушной массы.

В
популярных расходомерах используют 2 нити из платины — рабочий провод и
контрольный провод. Они нагреваются до одинаковой температуры. Во время работы
двигателя происходит обдувание рабочего провода воздухом. Чтобы температура
нагрева была идентичной температуре контрольного провода, автоматическая
система увеличивает на ней напряжение. Объем воздушной массы определяется
разностью тока, проходящего через рабочий провод.

В
современных расходомерах применяют также кремневые пластины, на которые платина
нанесена способом напыления. Эта пластина и есть измеритель.
