Схема подключения дхо с функцией поворотника

Полезное видео

С некоторыми вариантами установки и подключения дхо вы можете ознакомиться на видео ниже:

Многие автолюбители еще не установили на свой автомобиль дневные ходовые огни, но, может быть, давно задумывались об этом. Ни для кого не секрет, что отсутствие ходовых огней, равно как и выключенный ближний свет/противотуманные фары могут стать причиной остановки вашего транспортного средства бдительным инспектором ДПС, что для большинства водителей не очень желательно, если только последние не испытывают дефицит общения с людьми и рады любой компании в любое время.

Помимо этого, если использовать в качестве дневных ходовых огней (далее ДХО) ближний свет или противотуманные фары – вероятно, придется менять лампы в данных фарах значительно чаще. Еще есть момент повышенного расхода бензина при постоянной езде с включенным ближним светом. Конечно, этот расход ничтожен, по сравнению с основным, но все же он имеет место.

При наличии некоторого количества времени (в зависимости от навыков и опыта) и желания, грамотно установить ДХО на автомобиль не такая уж сложная задача для людей, умеющих держать в руках паяльник и обжимать клеммы с проводами, и в этой статье я расскажу, как это сделать.

Из инструментов и материалов нам понадобятся: обжимное устройство (при наличии некоторой сноровки подойдут и пассатижи), паяльник, кусачки, нож, зажигалка (как вариант для стягивания термоусадочной трубки), 3-4 метра двухжильного провода в изоляции ПВС 2х1.5 (можно 2х0.75, если ДХО светодиодные, а не противотуманки с галогенками!). Данный провод понадобится для параллельного соединения двух фонарей между собой.

Понадобится стандартное автомобильное реле на 12 в., четырехконтактное, геркон (любой), провод одиночный диаметром от 1.5 до 2.5 мм. примерно 2-3м.,пластиковые хомуты, термоусадка. Вроде бы и все.

Теперь несколько слов о вариантах подключения.

Вариант 1. Можно сделать, что бы ДХО включались при включении зажигания и не выключались, пока не заглушится двигатель. Это – самый простой вариант. Минусовой провод крепится к корпусу автомобиля в любом удобном месте, плюсовой – к плюсу с замка зажигания или к выводу D высоковольтного модуля желательно через предохранитель (на схеме не указан).

Вариант 2. Тот же вариант, но при включении ближнего света – ДХО гаснут. В этом случае – плюс подключаем так же как и в первом варианте, а минус – к плюсовому проводу лампы ближнего света (любой из двух). Дело в том, что лампа накаливания потребляет гораздо больший ток и имеет гораздо меньшее сопротивление, чем светодиодные ДХО и поэтому, при включенных таким образом ДХО нить накала лампы не будет нагреваться даже до минимального свечения в полнакала, а на работе ДХО сопротивление нити накала лампы (даже разогретой) практически не скажется.

Как только вы включите ближний свет – на минусе ДХО появится плюс, и они погаснут. Правда, если вы включите дальний – ДХО снова загорятся. В этом случае можно таким же образом подключить ДХО к габаритным лампам (если в качестве таковых используются лампы накаливания, а не светодиодные!). В большинстве известных мне автомобилей габаритные лампы априори соединены параллельно, так что можно цеплять общий минусовой провод с двух фонарей ДХО к любой габаритной лампе.

Вариант 3. Это вариант, когда ДХО включаются автоматически только тогда, когда двигатель завелся и работает. В этом случае подсоединяем минус ДХО так же к корпусу автомобиля, а плюс к 30 контакту реле. 87 контакт подключается к плюсу помощнее, (можно подключиться к плюсовой клемме аккумулятора), 85 контакт реле – на массу автомобиля через лампы ходовых огней, а 86 – к геркону, к одному из его выводов.

Второй вывод геркона так же подключаем на любой плюс поблизости (можно с генератора или оттуда же – с аккумулятора). Заводим автомобиль и перемещая геркон вокруг генератора добиваемся срабатывания реле и зажигания ДХО. Крепим геркон, предварительно упакованный в термоусадку, с помощью пластикового хомута к генератору в найденном положении и готово.

Вариант 4. Если нет геркона. Все то же самое, только 86 контакт – к лампе давления масла в панели приборов.

Вот и все. В заключении скажу, что пользоваться чем-то, что сделано своими руками гораздо приятнее, чем тем, что сделано чужими. Удачи в реализации ваших и не ваших, но, главное, интересных идей.

– это световые приборы, установленные на автомобиле и предназначенные для использования в светлое время суток для улучшения видимости транспортного средства во время движения. ДХО могут быть предусмотрены заводом-изготовителем или установлены дополнительно.

Дневные ходовые огни на ВАЗ-2114 заводом-изготовителем не предусмотрены, поэтому, если есть такая необходимость, их можно установить дополнительно.

Включение через габариты или ближний свет

Второй вариант схемы подключения ДХО предполагает задействовать цепь питания габаритной лампочки. Для этого плюсовой провод от ходовых огней напрямую соединяют с «+» от аккумулятора. В свою очередь, минусовой провод соединяют с «+» габаритного огня, который в данный момент электрически нейтрален. В результате образуется следующий путь протекания тока: от «+» аккумулятора через светодиоды к габариту, а затем через лампочку на корпус, который служит минусом всей цепи. Из-за малого потребления тока (десятки мА) светодиоды начинают светиться, а спираль лампы остаётся погашенной. Если водитель включит габаритные огни, то на плюсе габарита появляется +12 В, потенциалы на проводах ДХО выравниваются и светодиоды гаснут. Схема переходит в штатный режим, то есть ток течёт через лампочки габаритных огней.

В данном схемотехническом решении имеется несколько недостатков:

ходовые огни остаются в работе при выключенном двигателе, что противоречит действующим правилам;
схема не будет работать, если в габаритах тоже установлены светодиоды;
схема не будет корректно работать, если в ДХО размещены мощные SMD светодиоды, номинальный ток которых соизмерим с током лампочки;
с целью безопасности необходимо дополнительно устанавливать предохранитель.

Данный способ подключения можно усовершенствовать, соединив плюсовой провод LED-модуля не с «+» аккумулятора, а с «+» замка зажигания, тем самым избавиться от первого недостатка. Некоторые автомобилисты используют схемы включения ходовых огней через лампу ближнего света. То есть при включении ближнего света, ДХО автоматически гаснут, а в остальных случаях работают. Помимо вышеприведенных недостатков, данный способ не соответствует ГОСТу Р 41.48-2004 и ПДД.

Законодательство

Перед практикой установки ДХО, хотелось бы немного остановиться на правовых нормах установки ДХО, а также правилах их работы.

Самое первое и основное правило – запрещена самовольная установка дополнительных световых сигналов на автомобиль. Да, вы правы, вы не имеете права устанавливать ДХО на свой автомобиль, если он не был укомплектован ими заводом изготовителем. Это будет расцениваться как внесение изменений в конструкцию транспортного средства. На каждое изменение конструкции транспортного средства должен быть получен сертификат, что само по себе дело не быстрое и не дешевое. В противном случае, сотрудники ДПС выпишут вам штраф, либо вовсе доставить ваш автомобиль на штрафстоянку.

Как же так? Мой сосед на «Оку» поставил ДХО и спокойно ездит! – спросите вы. Ему просто везет на лояльных сотрудников ДПС, которые не обращают внимания на его ДХО – отвечу я вам.

Еще раз — запрещена самовольная установка дополнительных световых сигналов на автомобиль, если он не был укомплектован ими заводом изготовителем. Поэтому, любые изменения конструкции транспортного средства вы производите на свой страх и риск. Совсем другое дело, если комплектация вашего автомобиля не включает в себя ДХО, но в более дорогих комплектациях вашей модели ДХО имеется. В этом случае, вы имеете право установить ДХО без каких-либо согласований с сертифицирующими органами.

Первое правило установки ДХО касается их расположения на кузове автомобиля (см. рисунок). Если кратко описать этот рисунок, то мы получим следующее:

ДХО должны быть установлены на высоте от 250 до 1500 мм;
Расстояние между близлежащими краями ДХО должно быть не менее 600 мм;
Расстояние от внешней боковой поверхности автомобиля до близлежащего края ДХО должно быть не более 400 мм.

Теперь кратко пройдемся по правилам работы и использования ДХО:

ДХО должны использоваться только в светлое время суток;
Запрещено использование ДХО совместно с габаритными огнями, с ближним и дальним светом фар, а также с противотуманными фарами.

Все что не запрещено – разрешено. Вот так все просто

Отдельно хотелось бы остановиться на важном моменте, он касается использования ДХО совместно с дальним светом фар. Правило звучит примерно так: При кратковременном подаче сигнала дальним светом, при отключенных габаритных огнях и ближнем свете фар, ДХО не должны отключаться

Расшифрую: вы едете при отключенных фарах и габаритах, ДХО включены, когда вы сигналите дальним светом встречной машине о приближении к посту ДПС, ваши ДХО не должны отключаться.

Просто? Я тоже думаю, что ничего сложного тут нет. Зная законодательство и правила использования ДХО, мы готовы перейти к практике их подключения. Начнем от простого и неправильного, закончим сложным и правильным. Поехали!

Правильная установка ходовых огней ДХО, светодиодных ДХО

В 2011 году дума РФ обязала всех автолюбителей страны устанавливать на своих «коней» или ДХО или ездить со включенным светом фар. е скажу, что это меня обрадовало на тот момент. Но по прошествии некоторого времени, все-таки, признал — это хороший закон. Не раз, особенно в пыли, видел встречную машину только если были включены ДХО. В противном случае… В общем, я всеми руками и ногами «за» дхо.

Светодиодные ДХО как попало нельзя устанавливать на автомобиль. Это строго регламентируется. Все требования, о том, как устанавливать световые приборы — можно посмотреть в ЕЭК ООН №87 и ГОСТом Р 41.48-2004.

Кратко — ходовые огни устанавливают на расстоянии не ниже 250 мм не выше 1500 мм от земли ( полотна дороги ). Минимальное расстояние между внутренними краями ДХО составляет 600 мм, а от края автомобиля не более 400 мм.

Выдержка о правильной установке светодиодных ДХО на автомобиль из ГОСТа и правил ПДД

6.19 Дневной ходовой огонь

6.19.1 Установка — Факультативна на автомобилях. Запрещена на прицепах.6.19.2 Число — Два.6.19.3 Схема монтажа — Специальных предписаний нет.6.19.4 Размещение

6.19.4.1 По ширине — точка поверхности, видимой в направлении исходной оси, наиболее удаленная от средней продольной плоскости транспортного средства, должна находиться на расстоянии не более 400 мм от края габаритной ширины транспортного средства. Расстояние между внутренними краями двух видимых поверхностей должно быть не менее 600 мм. Это расстояние может быть уменьшено до 400 мм, если габаритная ширина транспортного средства составляет менее 1300 мм.6.19.4.2 По высоте — на расстоянии от 250 до 1500 мм над уровнем грунта.6.19.4.3 По длине — на передней части транспортного средства. Это требование считают выполненным, если излучаемый свет не мешает водителю непосредственно или косвенно в результате отражения зеркалами заднего вида и/или другими отражающими поверхностями транспортного средства.6.19.5 Геометрическая видимость Горизонтальный угол бета = 20° наружу и внутрь. Вертикальный угол альфа = 10° вверх и вниз от горизонтали.

6.19.6 Направление — Вперед.6.19.7 Функциональная электрическая схема — В случае их установки дневные ходовые огни должны включаться автоматически, когда приведен в положение «включено» орган управления запуском/остановом двигателя. Должна быть обеспечена возможность приведения в действие и отключения функционирования автоматического включения дневных ходовых огней без помощи инструмента. Дневные ходовые огни должны выключаться автоматически, когда включаются головные фары, за исключением тех случаев, когда головные фары включаются на короткий промежуток времени для сигнализации участникам движения.6.19.8 Контрольный сигнал — Факультативен в виде замкнутого контура.6.19.9 Прочие предписания — Нет.

ПДД Цитата:19.4. Противотуманные фары могут использоваться: -в условиях недостаточной видимости с ближним или дальним светом фар; -в темное время суток на неосвещенных участках дорог совместно с ближним или дальним светом фар; -вместо ближнего света фар в соответствии с пунктом 19.5 Правил.19.5. В светлое время суток на всех движущихся транспортных средствах с целью их обозначения должны включаться фары ближнего света или дневные ходовые огни.

Ходовые огни необходимо устанавливать только спереди автомобиля. Запрещена установка на прицепах. Схема установки конкретная. Ее Вы видите на фото выше и ее стоит придерживаться, дабы избежать в последствии проблем с ГИБДД. Также не забываем о допустимой светосиле в 400-800 Кд. Дневные ходовые огни должны включаться с запуском автомобиля и выключаться при включении головного света или габаритов. Как правильно подключить огни таким образом мы рассмотрим в этой статье.

Вариант подключения ходовых огней через реле, №2

Для замены ходовых огней нужно подготовить реле. Оно может быть от сигнализации. Нужно несколько проводов. Сечение – 4 мм. Три клеммы: «папа-мама». ДХО и термоусадка. Один из способов монтажа состоит в следующем:

Берём ходовые огни, крепим произвольно.
Минусовый провод потребуется припаять к кузову машины.
Провод с позицией (+) нужно снабдить «мамой».
Провести изоляцию термоусадкой и дать время «отдохнуть».
Далее, ищем провод, который идёт к ближнему свету одной из фар. К какой именно, не принципиально.
Выполняем подсоединение.
Затем, выводим его, припаиваем «маму», и на некоторое время оставляем в покое.
Из пяти контактов, которые есть в реле, нам потребуются все, кроме 87. Его можно удалить, либо оставить: решать вам. № 86 пойдёт на (-) кузова. № 85 на одну из фар авто. № 87а на (+) от зажигания. № 30 обслужит свободную клемму ходовых огней.

Чтобы ходовые огни включались при включении зажигания нужно перед монтажом тщательно изучить схему.

Разобравшись в этом вопросе важно проверить как правильность монтажа, так и надёжность изоляционного слоя на рабочих клеммах реле, если мы не хотим, в последствие, элементарного замыкания. В ряде случаев, можно выполнить автоматическое включение света

Набор необходимых инструментов и материалов

Прежде чем произвести подключение ДХО от генератора, необходимо заранее подготовьте весь необходимый инструментарий, который может потребоваться в процессе.

Для правильного включения дневных огней вам потребуется:

комплект ДХО;
плоскогубцы;
реле на 12 вольт;
геркон;
одножильный кабель;
изолированный двухжильный кабель.

Когда все элементы и инструменты будут собраны, можно приступить к подключению. Ниже рассмотрим основные схемы, которые позволят произвести подключение оптики к бортовой сети авто, а именно — к генераторному узлу.

Схема 1

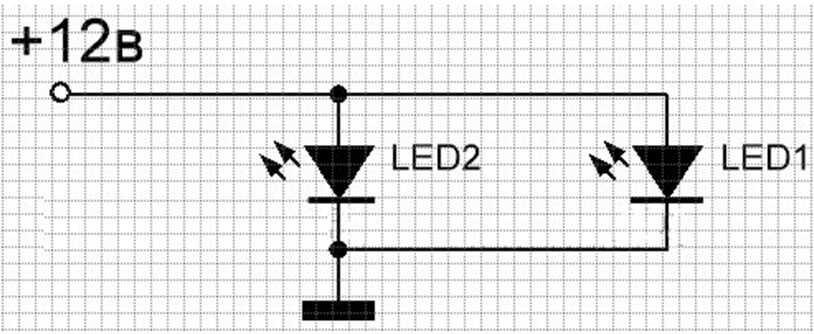

Схема 1 для подключения ДХО

В данном случае включение ходовых огней будет производиться в автоматическом режиме сразу же после того, как водитель повернет ключ в замке зажигания. А отключение оптики, соответственно, будет производиться после остановки силового агрегата. Схема подключения приведена ниже. Следует учитывать, что плюсовой выход оптики необходимо подключать к замку зажигания, а ее отрицательный контакт — к кузову транспортного средства, то есть массе.

В принципе, схема довольно простая, поэтому справиться с ее реализацией сможет даже автовладелец, далекий от электротехники. Единственный важный момент — это внимательно проследить за тем, чтобы все было правильно подключено.

Схема 2

Данный вариант подключения ДХО фактически можно назвать разновидностью вышеописанной схемы. Только в данном случае все действия, хоть они практически аналогичны, выполняются с небольшой разницей. В частности, после активации головного освещения, то есть ближнего света, будет производиться отключение ходовых огней. В этом случае плюсовой контакт следует подключить так же, как в вышеописанном способе, однако минусовой выход необходимо будет подсоединить к положительному контакту фонарей ближнего света.

Схема 2 подлючения дневных огней

Такой подход обусловлен тем, что лампочка накаливания, которая применяется в большинстве современных транспортных средств для обеспечения ближнего освещения, обладает более пониженным сопротивлением. А через это сопротивление проходит более высокое напряжение. В момент активации фонарей ближнего освещения на отрицательных выводах дневных ходовых огней образуется плюс, в результате чего оптика автоматически отключается.

Следует также отметить, что данный вариант не особо сложен в реализации. От вас требуется только все сделать в соответствии со схемой, а именно — не перепутать и подключить правильно все выводы. В том случае, если в качестве габаритных огней вы используете лампочки накаливания, то данный принцип подключения можно использовать и для габаритов.

Схема 3

Еще один вариант для обеспечения подключения имеет более сложную схему, однако он также не особо сложный в реализации. В данном случае активация ДХО осуществляется непосредственно после запуска силового агрегата. Для обеспечения включения будут задействованы реле, аккумуляторная батарея, а также генераторный узел. Отрицательный вывод дневных огней следует подключить к массе, то есть кузову автомобиля, а положительный — с контактом реле, отмеченным цифрой 30.

Схема 3 для соединения оптики

Что касается реле, то его контакт с меткой 87 нужно подсоединить к положительному выводу аккумуляторной батареи. А контакт 85 для правильного соединения следует замкнуть на массу через оптику. Что касается метки 86, то ее надо соединить с герконом к одному контакту, а второй подключить к положительному выводу генераторного узла.

После выполнения этих действий надо будет завести двигатель и подвинуть геркон вокруг генераторного устройства таким образом, чтобы реле могло активироваться. Это будет способствовать активации ДХО. Далее, геркон следует установить в специальный термоолимер и зафиксировать на генераторе. Проследите за тем, чтобы геркон был зафиксирован непосредственно на той части узла, где срабатывает реле.

Схема 4

Данный вариант можно назвать разновидностью вышеописанного способа, он оптимально подойдет в том случае, если у вас нет геркона. В этом случае контакт под номером 86 нужно будет соединить с лампочкой аварийного давления моторной жидкости, которая расположена на контрольном щитке авто. При реализации такого способа оптика также будет активироваться после того, как запустится мотор, но этот метод более простой в исполнении (автор видео — канал DED).

Как сделать ДХО своими руками?

Как мы уже сказали, сделать самодельные ДХО своими руками — не особо сложная задача. Для начала следует правильно подготовиться к работам:

Инструменты и материалы

Если вы решили соорудить ДХО своими руками, то в первую очередь для того, чтобы все сделать правильно, вам потребуются фонари.

Заранее запаситесь:

противотуманными фонарями либо же просто подготовьте корпус от них;
алюминиевыми пластинами;
диодной лентой (цвет свечения может быть любым, но оптимальней всего выбирать белый).

Запрос вернул пустой результат.

Этапы

Чтобы сделать дневные ходовые огни своими руками с драйвером на 30% мощности от фар дальнего света, выполните следующие шаги:

Осторожно разберите противотуманные фары, их корпус должен быть целым и без повреждений. Используя строительный фен, необходимо размягчить герметик, нанесенный на стекло. Само стекло необходимо осторожно отделить от основного корпуса, для этого используйте тонкую отвертку

Если хотите сделать тонировку на самодельных фарах на 30% мощности от дальнего света с драйвером, то лучше ее сделать на этом этапе.
Выполнив эти действия, необходимо отсоединить электроцепь, планки фиксаторов, корпуса, а также самого рассеивателя.
Из тех пластинок, который вы подготовили заранее, нужно вырезать специальные подложки для диодных элементов. Непосредственно сама пластинка должна быть целой, без повреждений и следов ржавчины. С помощью герметика зафиксируйте пластины на корпусе рассеивателя, дайте им высохнуть.
Следующим этапом установки самодельных ДХО с драйвером на 30% мощности от дальнего света будет установка диодной ленты на пластинки. При этом желательно, чтобы лента была оснащена силиконовой защитой. Если вы хотите, чтобы 30% мощность от дальнего света была более яркая, то можно поставить несколько лент, в несколько рядов. В этом случае оптика будет более броской.
В соответствии со схемой лента устанавливается на герметик, далее осуществляется пайка диодов.
Далее, для монтажа ДХО-30 с драйвером соберите оптику. Нужно установить стекла для фар авто, которые вы сняли ранее. Для монтажа используйте герметик, проследите за тем, чтобы стекло было обработано четко по всему диаметру. Если этого не сделать, в будущем можно столкнуться с проблемой запотевания.
Одним из основных компонентов оптики является не драйвер, а именно рассеиватель. Вариантов сделать рассеиватель для своего авто несколько — вы можете осуществить фрезеровку стекла либо вылить его из эпоксидной смолы. Последний вариант более доступный, с его помощью сделать дневные огни для авто будет более легко (автор видео — Александр Амочкин Коломна ААК).

Само стекло необходимо осторожно отделить от основного корпуса, для этого используйте тонкую отвертку. Если хотите сделать тонировку на самодельных фарах на 30% мощности от дальнего света с драйвером, то лучше ее сделать на этом этапе.
Выполнив эти действия, необходимо отсоединить электроцепь, планки фиксаторов, корпуса, а также самого рассеивателя.
Из тех пластинок, который вы подготовили заранее, нужно вырезать специальные подложки для диодных элементов

Непосредственно сама пластинка должна быть целой, без повреждений и следов ржавчины. С помощью герметика зафиксируйте пластины на корпусе рассеивателя, дайте им высохнуть.
Следующим этапом установки самодельных ДХО с драйвером на 30% мощности от дальнего света будет установка диодной ленты на пластинки. При этом желательно, чтобы лента была оснащена силиконовой защитой. Если вы хотите, чтобы 30% мощность от дальнего света была более яркая, то можно поставить несколько лент, в несколько рядов. В этом случае оптика будет более броской.
В соответствии со схемой лента устанавливается на герметик, далее осуществляется пайка диодов.
Далее, для монтажа ДХО-30 с драйвером соберите оптику. Нужно установить стекла для фар авто, которые вы сняли ранее. Для монтажа используйте герметик, проследите за тем, чтобы стекло было обработано четко по всему диаметру. Если этого не сделать, в будущем можно столкнуться с проблемой запотевания.
Одним из основных компонентов оптики является не драйвер, а именно рассеиватель. Вариантов сделать рассеиватель для своего авто несколько — вы можете осуществить фрезеровку стекла либо вылить его из эпоксидной смолы. Последний вариант более доступный, с его помощью сделать дневные огни для авто будет более легко (автор видео — Александр Амочкин Коломна ААК).

Светодиоды для модели «Филипс»

Светодиоды для ДХО «Филипс» обладают высокой проводимостью. Показатель яркости у них равен 30 мк. Как говорят специалисты, проблемы с перегревов у них случаются очень редко. В данном случае выходное напряжение находится на уровне 10 В. Показатель чувствительности в среднем достигает 5 мВ. Световая отдача у моделей невысокая. Показатель потребления тока не превышает 3,3 А.

Минимальная допустимая температура для эксплуатации светодиодов равна -10 градусам. Трансивер в устройстве применяется оперативного типа. Всего у модели имеется один фильтр. Триггер в светодиоды для ДХО «Филипс» установлен двухконтактного типа. Показатель максимального сопротивления находится на отметке 45 Ом.

Подключение через 5 контактное реле

Теперь пришло время узнать о том, как подсоединить ходовые огни через реле с пятью контактами. Схема является наиболее универсальной, и собрана с целью исключить недостатки предыдущих вариантов. Сначала о подключении реле для ДХО:

30 – на плюсовые выводы светодиодных модулей;
85 – на плюсовой провод габаритной лампы;
86 – на корпус авто;
87а – на «+» с замка зажигания;
87 – не подключать (заизолировать).

Работает схема с пяти контактным реле следующим образом. При повороте ключа на ДХО поступает напряжение +12 В, тем самым включая их. Если включить габаритные огни или фары головного света, то реле разомкнёт контакт 87а и замкнёт неактивный контакт 87. В результате ДХО погаснут, а габариты включатся. Схема полностью соответствует требованиям ГОСТа и ПДД и может работать с габаритными огнями даже на основе светодиодов.

Однако схема все же имеет один отрицательный момент – ДХО будут включаться сразу же после поворота замка зажигания. То есть если повернуть ключ в замке зажигания, но не заводить автомобиль, ДХО будут гореть.

Несмотря на все же имеющийся недостаток схема довольно удачна, но чтобы правильно подключить ДХО через пяти контактное реле понадобится обязательно дополнить схему стабилизатором напряжения.

Дневные ходовые огни на ВАЗ 2114: установка и подключение

Дневные ходовые огни – это световые приборы, установленные на автомобиле и предназначенные для использования в светлое время суток для улучшения видимости транспортного средства во время движения. ДХО могут быть предусмотрены заводом-изготовителем или установлены дополнительно.

Как выбрать и куда установить ДХО на ВАЗ-2114

Как уже было отмечено выше, дневные ходовые огни предназначены для улучшения видимости автомобиля спереди в светлое время суток, их использование регламентировано п.19.5 Правил дорожного движения (ПДД). Не все модели автомобилей оснащаются такого рода оптикой, когда ДХО в фары предустановлены изначально при заводской сборке. К подобным моделям относится и ВАЗ-2114.

В связи с этим автовладельцам ВАЗ-2114 приходится самостоятельно оснащать свое транспортное средство данными светотехническими приборами: своими руками или пользуясь услугами специализированных организаций.

Выбор ДХО на рынке дополнительной автомобильной оптики достаточно обширен и представлен различными источниками света. Это светотехнические приборы со светодиодами, лампами накаливания и галогенными источниками света.

При выборе подобного оборудования критериями выбора являются следующие показатели:

Тип источника света, определяющий технические характеристики ДХО (электрическая мощность, яркость свечения, рабочее напряжение и т. д.).
Степень защиты согласно существующего стандарта по системе IP определяет возможности использования светотехнического прибора в тяжелых условиях эксплуатации (пыле- и влагопроницаемость).
Форма и размеры – ДХО должны вписываться в дизайн автомобиля и соответствовать требованиям, предъявляемым регламентирующими документами.
Бренд производителя – гарантирует безаварийное использование в течение срока гарантии.
Наличие гарантийного срока использования.
Способ установки на автомобиль – определяет сложность выполняемых работ и необходимость внесения изменений в элементы его конструкции (выпиливание элементов, установка кронштейнов и т. д.).

К сведению! Светодиоды являются наиболее экономичными и эффективными источниками света. Приборы, оснащенные лампами накаливания, стоят дешевле, но быстро выходят из строя и отличаются низкими показателями по силе свечения. Галогенные аналоги обладают лучшими техническими характеристиками, но являются более затратными.

Для успешной эксплуатации ДХО следует выбирать модели, имеющие степень защиты не менее, чем IP65.

Наиболее распространенной формой для ДХО, используемых на рассматриваемой модели автомобиля, является прямоугольная, но могут быть использованы и круглые оптические приборы.

На ВАЗ-2114 дневные ходовые огни устанавливаются на бампере автомобиля, а способ их крепления зависит от модели светотехнического прибора, выбираемого автовладельцем индивидуально.

В зависимости от модели ДХО могут быть закреплены на кузове автомобиля при помощи саморезов, специальной стяжки или ленты липучки.

Как правильно подключить

Важно! Только правильно выполненное подключение обеспечит максимально положительный эффект от использования ДХО. Для подключения дополнительно устанавливаемых ДХО можно использовать несколько схем подключения:

Для подключения дополнительно устанавливаемых ДХО можно использовать несколько схем подключения:

Посредством установки дополнительной кнопки управления, размещаемой в салоне автомобиля, и подключения ее к аккумуляторной батарее.
С использованием дополнительного реле с 4 контактами.
Через штатное реле управления освещением с 5 контактами.

Кроме выше приведенных схем, можно воспользоваться и другими, размещенными в технической литературе и в интернете, или разработать свою, отвечающую требованиям использования ДХО и личным предпочтениям.

Требования к установке

Места размещения ДХО, устанавливаемых дополнительно, регламентированы ГОСТ и должны соответствовать следующим требованиям:

расстояние между фонарями ДХО — не менее 600 мм;
от края кузова до ДХО — не более 400 мм;
расстояние между ДХО и дорожным полотном — не менее 250 мм.

Как видно из настоящей статьи, ДХО для ВАЗ-2114 может самостоятельно выбрать и установить каждый владелец данной модели, и это не составит для него никакого труда. Данная статья и прочая информация в интернете окажут помощь при решении этой задачи.

В итоге

Подсоединение дневных ходовых огней к бортовой сети автомобиля осуществляется как через четырехконтактное реле, так и через пятиконтактное. При этом «+» силовой цепи берется с вывода D генератора. При таком положении дел фары активируются при включении двигателя. Реле позволяет отключать светодиодные огни при включении габаритных огней. В частном порядке отключать ходовые огни можно при включении «ближнего», взяв «+» с положительного контакта ближнего света вместо «габаритов».

Дневные ходовые огни (ДХО) в фарах, противотуманных фарах, в поворотниках, установленные отдельно, да где только их не устанавливают. А есть ли вообще правила, которые регламентируют установку ДХО ? Можно ли устанавливать ДХО самому ? А еще говорят, что они потребляют в разы меньше энергии, и поэтому Вы экономите на бензине.

Что такое ДХО и для чего они нужны ?

«Дневные ходовые огни» к габаритным огням отношения не имеют. Это новое понятие появилось в правилах в связи с тем, что ими стали оборудовать современные автомобили. Этим термином называют внешние световые приборы, предназначенные для улучшения видимости движущегося транспортного средства спереди в светлое время суток. На новых европейских автомобилях можно часто встретить огни в фарах, которые конструктивно выделяются в ней. В большинстве ДХО — это светодиодные лампы. При использовании дневных ходовых огней включать дополнительно световые сигналы (противотуманки или ближний свет) не требуется.

Правила установки ДХО

Требования к дневным ходовым огням УТВЕРЖДЕН постановлением Правительства Российской Федерации от 10 сентября 2009 г. № 720Выдержка из технического регламента О БЕЗОПАСНОСТИ КОЛЕСНЫХ ТРАНСПОРТНЫХ СРЕДСТВ

6.19 Дневные ходовые огни

6.19.1 УстановкаФакультативна на автомобилях. Запрещена на прицепах.6.19.2 ЧислоДва.6.19.3 Схема монтажаСпециальных предписаний нет.6.19.4 Размещениеправила размещения ДХО (ГОСТ)6.19.4.1 По ширине — точка поверхности, видимой в направлении исходной оси, наиболее удаленная от средней продольной плоскости транспортного средства, должна находиться на расстоянии не более 400 мм от края габаритной ширины транспортного средства.Расстояние между внутренними краями двух видимых поверхностей должно быть не менее 600 мм. Это расстояние может быть уменьшено до 400 мм, если габаритная ширина транспортного средства составляет менее 1300 мм.6.19.4.2 По высоте — на расстоянии от 250 до 1500 мм над уровнем грунта.6.19.4.3 По длине — на передней части транспортного средства. Это требование считают выполненным, если излучаемый свет не мешает водителю непосредственно или косвенно в результате отражения зеркалами заднего вида и/или другими отражающими поверхностями транспортного средства.Гост размещение ДХО 21106.19.5 Геометрическая видимостьГоризонтальный угол бета = 20° наружу и внутрь.Вертикальный угол альфа = 10° вверх и вниз от горизонтали.6.19.6 НаправлениеВперед.6.19.7 Функциональная электрическая схемаВ случае их установки дневные ходовые огни должны включаться автоматически, когда приведен в положение «включено» орган управления запуском/остановом двигателя. Должна быть обеспечена возможность приведения в действие и отключения функционирования автоматического включения дневных ходовых огней без помощи инструмента.Дневные ходовые огни должны выключаться автоматически, когда включаются головные фары, за исключением тех случаев, когда головные фары включаются на короткий промежуток времени для сигнализации участникам движения.6.19.8 Контрольный сигналФакультативен в виде замкнутого контура.6.19.9 Прочие предписанияНет.

Требования Правил ЕЭК ООН № 48 и № 87: площадь светящихся элементов должна лежать в пределах от 250 до 2000 мм², сила света – от 400 до 1200 кд (для России – до 800 кд).

В итоге с учетом всего этого у меня получилось вот так:— включаются автоматически от зажигания— отключаются при включении ближнего света.
