MMS-Markelych › Блог › Распиновка приборных панелей ВАЗ 2109 — 2115

Комментарии 108

Надо подавать + зажигания на приборку и минус на лампу

Лампа аккумулятора минусом управляется

Это контакты 4 и 12 белой колодки? Не помогло.

Ок, спасибо. Лампа аккума загорелась только когда на красной + подключил, и на белой 2+(4 и 10) и -. Но когда на машине, так и не горит, вместе с ручником. Вообщем не в приброке дело.

На машине попробуй провод возбуждения с генератора снять и на массу кинуть

Да, в нем было дело. Сначала проверил напряжение на контактах 10 и 12(уже на жгуте машины, при включенном зажигании) — приходило 10,4 вольт. На контакте рядом, вроде 10 и 13, уже 12,15В. Проверил провод возбуждения — вторая гайка откручивалась от руки. Зачистил — все заработало, зарядка пошла с холостых.

Подскажите — приборка vdo ВАЗ2115, не горела подсветка приборов и лампа аккумулятора. Поменял лампы, подключил к машине — без изменений. Стал прозванивать на столе лампы индикаторов — белую колодку Х1. Лампа давления масла(контакты 13 и 1) — горит, лампа тормоза(11 и 1) — тоже горит, но лампа аккумулятора(контакты 12 и1) — не горит, хотя лампа целая. Это внутри приборки дорожку смотреть? Так прозванивать можно?

Мужики, выручайте) Подскажите какие провода надо будет перекинут при подключении приборки от 2114 в 2109? не до конца понимаю что оставить а что подключить

Вместе с торпедой меняешь?

возник такой вопрос- 1)тахометр у всех медленно ходит?(как испаравить) 2)на сколько может врать датчик бензина? 3)остался провод сигнальной лампы бензобака (когда мало бенза) его не надо подключать ?

Если речь про европриборку:1) Тахометр электронный — скорость зависит от прошивки приборки2) На мой взгляд, незначительно. Полный показывает. На пустом лампа горит. Но ощущение, что лампа горит слишком поздно (меньше 5 литров)3) Не надо.

Благодарю) очень полезная запись)

здравствуйте поставил торпеду от волги 3110 не могу подключить приборку подскажите может кто знает что как и куда

Здравствуйте помогите пожалуйста сгорел диод SJ 14 на щетке приборов ваз 2114 каким можно заменить

Подскажите пожалуйста. Перегорела одна лампочка одного дисплея. Ну и как говорится любая поломка ведёт к тюнингу. Решил раз лезть туда установлю на пробу диодные лампы. Так как диодам не все равно как стоит плюс и как минус для удобства решил заменить лампы дома за столом а не карячиться на сидении. Вопрос такой. Как при помощи двух проводов и запасного, старого аккумулятора, проверить на правильность установки ламп? Заранее спасибо.

Подключить «+» на контакт подсветки, а «-» на массу.

Распиновка, тюнинг, подсветка и снятие панели приборов ВАЗ-2114

Приборная панель ВАЗа имеет электронную комбинацию, а также удобно расположенную подсветку. Лампы освещаются изнутри, что является особенностью 14 – ой “Лады”.

За счет панели приборов водителю известна вся нужная ему информация, каков запас и расход бензина, километраж и т. д. Панель должна быть легкой в управлении с четким обзором значков, шкалы, датчика и индикаторов.

В каком состоянии находятся автомобильные системы, отвечающие за безопасность на дороге, скорость движения, остаток пути до намеченного объекта, рациональная работа двигателя и расход бензина, работа ходовки и электрооборудования – все это должно быть отражено на панели управления.

Обязательными на панели должны быть лампы сигнальные, приборы для управления оборудованием. Всего на панели насчитывается 19 обозначений.

Распиновка щитка приборов ВАЗ 2114

На приборных панелях популярных моделей автомобилей ВАЗ инженеры и дизайнеры сформировали удобную комбинацию из световых индикаторов. Освещение обеспечивается изнутри, что является особенностью 14-й Лады.

Благодаря комфортному расположению разнообразных информативных элементов водителю удается оперативно получать необходимые данные о текущем состоянии систем автомобиля. Возможные неполадки в работе панели оказывают негативное влияние на управление легковушкой, а также способны привести к созданию аварийной ситуации на дороге. Чтобы контролировать состояние этой части машины, автолюбителю должна быть известна распиновка приборной панели ВАЗ 2114.

Как устроена панель

На щитке перед водителем доступна информация разного рода:

  • уровень топлива в баке;
  • текущий скоростной режим;
  • актуальные обороты двигателя в данный момент;
  • температурный режим охлаждающей жидкости и пр.

На подобные сервисы стоит обращать внимание, так как, например, если температурный указатель демонстрирует значения в критическом интервале 105–130 С, то необходимо заглушить двигатель и дождаться существенного понижения температуры. В противном случае мотор может закипеть и заклинить

Также важно контролировать обороты двигателя. Превышение нормы по частоте вращения отмечено на тахометре красной зоной

При достижении критических отметок существенно повышается расход топлива, увеличивается нагрузка на отдельные элементы двигателя.

Встроенный спидометр помогает ориентироваться водителю, в каком режиме движется ТС. Однако, стоит учитывать, что прибор работает с небольшой погрешностью, которая зависит от степени накачанности колес, установленного диаметра дисков и некоторых других факторов.

Обилие измерительных приборов и систем позволяет снабжать водителя актуальной информацией. Пластиковая панель, используемая для визуализации, в отличие от предыдущих поколений авто не скрипит и обладает эстетичной внешностью. Простота устройства позволяет самостоятельно разбирать/собирать блок при необходимости.

Распиновка щитка приборов ВАЗ 2114

Чтобы самостоятельно разобраться в схеме электрических соединений, необходимо знать, каким способом соединены кабели между собой в электрической разводке.

  • включение/выключение обогрева заднего стекла;
  • подсветка задних противотуманок;
  • переключение поворотников и света фар;
  • колодка монтажного блока;
  • связка для работы стеклоочистителя;
  • отключение противотуманной оптики;
  • бортовая светоиндикация;
  • соединение дополнительного жгута с бортовой связкой;
  • комбинированные приборы;
  • разъем от бортового ЭБУ к приборной панели;
  • связка для контакта с системой зажигания;
  • выводы на световые элементы дверей;
  • 16-амперный предохранитель;
  • 16-амперный предохранитель;
  • выключение зажигания;
  • система освещения;
  • система отопления (электромотор);
  • добавка сопротивления к электродвигателю отопителя;
  • реле, отвечающее за разгрузку зажигания;
  • реле, которое способствует работе задних противотуманок;
  • работа стартера;
  • точка включения мобильной лампы освещения;
  • розетка «прикуривателя»;
  • разъем, обеспечивающий светом перчаточный ящик;
  • свет;
  • свет;
  • свет;
  • разводка отопления;
  • вывод на реостат;
  • индикатор, включающийся при торможении;
  • контакты для аудиосигнала автомобиля;
  • запуск аварийки;
  • окантовка табло отопителя;
  • 16-амперный предохранитель;
  • разъем для подогрева кресел.

За включение или отключение каких-либо сигналов отвечает электронный блок управления. После вынужденной разборки щитка нужно контролировать состояние всех лампочек и отсутствие коррозии на контактах. Обязательной замене подлежит проблемный кабель или патрон со значительной окалиной.

Панель vdo с одним окном распиновка

Всем привет) Новая запись посвящается переходу с панели Автоприбор (АП) с одним окном 2110-3801010-04 на Панель VDO нового образца 1118-3801010. Приборки совершенно разные поэтому доработка коснулась в первую очередь колодок.

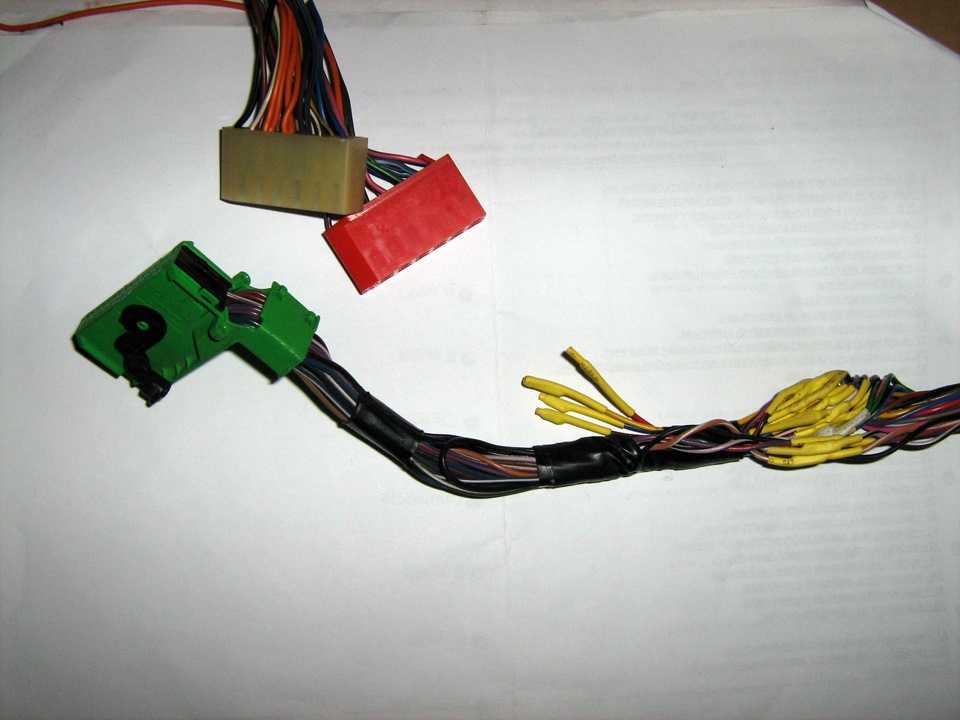

Новую 32 пиновую колодку взял с жгута ваз 2112, отдельно в продаже пока не встречал.

Контакты из зеленой колодки достать не реально, в отличии от старых 13 пиновых. Поэтому провода были обрезаны с запасом. Потом спаивались с концами проводов от белой и красной колодок, для изоляции обтянуты термоусадкой.

Информация которая использовалась в ходе работ с электрикой:Распиновка разъемов комбинации приборов Ваз 2110 старого образца:

Цветовая маркировка проводки:

Распиновка разъемов комбинации приборов ваз нового образца:

Подключение на ВАЗ 2110 колодки приборов «1118-3801010» (нового образца):

Что бы законектить старые колодки X1, X2 с новой нужно выполнить подключение по схеме:

Электросхема ВАЗ 2114 инжектор: расшифровка контактов заднего жгута

Здесь сосредоточены выводы оборудования, расположенного в кормовой части автомобиля:

  • 1 – выход монтажного агрегата;
  • 2 – обогреватель ветрового стекла;
  • 3 – электропривод редуктора тыльного дворника;
  • 4 – диоды подсветки кормового государственного номера;
  • 5 – непосредственно осветитель номерного знака, некоторые пользователи сюда подключают диодные ленты для более качественного освещения;
  • 6/7 – световые указатели поворотов, для левой и правой стороны соответственно;
  • 8 – лампа индивидуальной подсветки полезного пространства;
  • 9 – плафон подсветки внутреннего пространства салона, обычно расположен в потолке, над зарулевыми сидениями;
  • 10 – индикатор положения рычага ручного тормоза;
  • 11/12 – левая и правая лампа габаритного освещения;
  • 13 – подача питания на дополнительный указатель стоп сигнала;
  • 14-17 – группа выключателей салонного освещения, расположенная в дверных стойках;
  • Ш9 – клеммная колодка монтажного устройства предохранителей;
  • А1 – заземление номерного знака;
  • А2/7 – стандартные точки заземления.

Как устроена панель управления

Основными обозначениями, которые встречаются на приборной панели абсолютно любого автомобиля, являются:

  1. Спидометр.
  2. Датчик топлива.
  3. Тахометр.
  4. Датчики для обозначения температуры двигателя.

Последний, кстати, имеет форму стрелки и располагается на панели с левой стороны. Если вы увидели, что стрелка данного датчика перевалила за показатель в 105 градусов, автомобиль следует немедленно припарковать и дать мотору полностью остыть, пока он не закипел.

Тахометр на панели приборов также представлен в виде стрелки, расположенной на стрелочной шкале. Благодаря ему водителю удается поддерживать обороты двигателя в диапазоне от 2 до 5,5 тысячи, что считается нормой для ВАЗ-2114.

Не стоит допускать попадания стрелки тахометра в красную зону, поскольку расход топлива будет значительно увеличен, как, впрочем, и сама нагрузка на мотор.

Панель приборов автомобиля сложно представить себе без спидометра. Благодаря его наличию водитель может следить за своим скоростным режимом, придерживаться правил дорожного движения и уберечь себя от возможных неприятных ситуаций на дороге

Этот прибор является наиболее важной частью панели, в связи с чем должен работать исправно и показывать исключительно правдивые данные

Датчик топлива располагается на приборной панели справа и показывает приблизительное количество топлива, которое осталось в баке автомобиля.

Таким образом, становится понятно, что благодаря приборной панели водитель автомобиля может получить огромное количество полезной и необходимой ему информации. А именно:

  • какая скорость движения транспортного средства;
  • количество оборотов работающего двигателя;
  • наличие бензина в баке;
  • состояние некоторых деталей авто и т. д.

Схема распиновки щитка (панели) приборов ВАЗ-2114

Как устроена панель управления

Основными обозначениями, которые встречаются на приборной панели абсолютно любого автомобиля, являются:

  1. Спидометр.
  2. Датчик топлива.
  3. Тахометр.
  4. Датчики для обозначения температуры двигателя.

Последний, кстати, имеет форму стрелки и располагается на панели с левой стороны. Если вы увидели, что стрелка данного датчика перевалила за показатель в 105 градусов, автомобиль следует немедленно припарковать и дать мотору полностью остыть, пока он не закипел.

Тахометр на панели приборов также представлен в виде стрелки, расположенной на стрелочной шкале. Благодаря ему водителю удается поддерживать обороты двигателя в диапазоне от 2 до 5,5 тысячи, что считается нормой для ВАЗ-2114.

Панель приборов автомобиля сложно представить себе без спидометра. Благодаря его наличию водитель может следить за своим скоростным режимом, придерживаться правил дорожного движения и уберечь себя от возможных неприятных ситуаций на дороге

Этот прибор является наиболее важной частью панели, в связи с чем должен работать исправно и показывать исключительно правдивые данные

Датчик топлива располагается на приборной панели справа и показывает приблизительное количество топлива, которое осталось в баке автомобиля.

Таким образом, становится понятно, что благодаря приборной панели водитель автомобиля может получить огромное количество полезной и необходимой ему информации. А именно:

  • какая скорость движения транспортного средства;
  • количество оборотов работающего двигателя;
  • наличие бензина в баке;
  • состояние некоторых деталей авто и т. д.

Распиновка щитка приборов ВАЗ-2114

Поэтому постараемся сделать это именно таким образом.

На панели приборов ВАЗ-2114 имеется 26 контактов, каждый из которых отвечает за работу показателей этой панели. Если на панель подается плюс, то каждый контакт демонстрирует сведения о том состоянии, в котором находится в настоящий момент автомобиль.

Кроме этого, на приборном щитке установлены специальные указатели и датчики подачи сигналов, а само управление панелью производится за счет специального электронного блока. Разобрав панель приборов, можно увидеть, что внутри нее находятся две колодки: красная и белая. А все входы, выходы и предохранители соединяются со штекером. Если датчики выходят из строя, потребуется их замена. Поврежденные либо окисленные провода также лучше заменить. Контрольные лампочки, как и любые другие, иногда сгорают. Несомненно, их нужно заменить на целые. Наряду с ними нередко сгорает ламповый датчик.

Демонтаж панели управления на ВАЗ-2114

  1. Центральная консоль крепится на трех саморезах, которые без труда можно отвинтить при помощи крестообразной отвертки.
  2. Отводя выступ из кронштейна, снять накладку.
  3. Открутить пять саморезов, которые размещены справа от консоли, и снять расположенный там экран.
  4. Отсоединить от АКБ минусовую клемму. Если в автомобиле имеется радиоприемник, то его также необходимо снять.
  5. Провода, которые ведут к прикуривателю, отсоединяются, а вместе с ними и отсоединяется патрон.
  6. С рычагов снимается рукоять. Делается это при помощи плоской отвертки.
  7. Рукоять снимается движением на себя, которое производится неподалеку от вентилятора и отопителя.
  8. Над и под панелью расположены по два самореза, которые следует открутить.
  9. За панелью вы найдете еще один саморез, которым необходимо произвести аналогичную манипуляцию.
  10. Накладка крепится к панели при помощи еще двух саморезов. Что делать с ними, думаю, догадаться нетрудно.
  11. Далее отсоединяются колодки от проводов и жгута. Но прежде чем это сделать, лучше всего пометить, какой провод откуда идет. Данное действие необходимо для того, чтобы при установке панели не возникало никакой путаницы.
  12. Избавиться от всех оставшихся болтов крепления.
  13. Нижний кронштейн крепится при помощи двух саморезов, которые также следует открутить.
  14. Избавиться от самореза, благодаря которому крепится светодиод и отопительный блок.
  15. Снять все имеющиеся ламповые патроны.
  16. Вынуть декоративную вставку.
  17. При помощи ключа на 21 открутить все гайки, находящиеся на виду.
  18. Вынуть лампу гидрокорректора.
  19. Слева на поперечине имеются саморезы, откручивание которых станет завершающим этапом демонтажа приборной панели.

Сборка панели производится в обратном порядке.

В данной статье вы узнали, для чего нужна распиновка приборной панели на ВАЗ-2114, а также как правильно произвести ее демонтаж в случае необходимости. Надеемся, что статья оказалась вам полезной.

https://youtube.com/watch?v=JQVYQqXLhDc

Что располагается на приборной панели

Стандартная приборка 2114 включает в себя следующие элементы:

  • указатель температуры ОЖ;
  • тахометр;
  • указатель левого поворота;
  • указатель правого поворота;
  • спидометр;
  • уровень топлива;
  • лампочка топливного резерва;
  • лампочка габаритного света;
  • лампочка тормозной системы;
  • лампочка дальнего света фар;
  • кнопка обнуления текущих показаний;
  • одометр;
  • лампочка аварийной сигнализации;
  • лампочка «проверка двигателя»;
  • часы;
  • лампочка заряда аккумулятора;
  • лампочка стояночного тормоза;
  • лампочка масла;
  • резерв.

Приборная панель ваз 2114

Каждый из этих электронных элементов подключается к соответствующему контакту на общем щитке. Какой, и к какому именно — рассмотрим ниже.

а вот подскажите — что такое за «приборка VDO» — ?

+100тышмильенов. Правильный БК, еще и расшифровку кода ошибки напишет! Али человечьим голосом произнесет! но кмк с голосом перебор )))

VDO — фирмочка неметская, делает разную электронику в т.ч. и пробки разные. Для 2110чки была закуплена лицензия на приборочку, кою в Чистополе и собирают с шильдиком VDО — ничего сказочного в ней НЕТ, ошибки не кажет. Умельцы колхозят эту приборку на нивы (у шнивы штатно) и жиги. Про VDO(?) для ГАЗа ничего не скажу низнаю, мож там и скрепочкой чо.

есть 1 и 2 экранные. на 1 токо одометр. на 2 ух, часы, забортная Т.

я про такие

некое подобие маршрутника есть в приборке калины/при оры. она тоже VDO кстати: температура, часы, расход средний и мгновернный, ещё чего-то. а вот вольтметра нету, и ошибки не кажет.

Приборка Калины/приоры не имеет штатного подключения к К-линии, информация о расходе топлива(а болше ничего и не надо, кроме датчика скорости, а он и так есть) берется со специального вывода ЭБУ.

Кстати, она может быть и не ВДО, а например, АТЭ.

НО если хочется гламура и не сельского то видел я в одном магазине чудо приборку на 07панель! По крайней мере, посадочное место кажись тоже самое, единсвенное загиб стекляшки в другую сторону, но может ее можно тупо перевернуть можно! Прибока от УАЗика SIMBIR (ктож его так навал. )

Источник

Счётмаш

Панель приборов «Счётмаш» ставилась на «четырнадцатую» с первых дней выпуска. Впоследствии на автомобиль стали устанавливать приборки VDO. Но и среди машин последних лет иногда встречаются авто с этой панелью.

Для этой приборки распинковка щитка приборов ВАЗ 2114 такова:

Для белой колодки (X1):

  • 1 чёрный – масса на корпус;
  • 2 пурпурно — коричневый – к тахометру (вход с ЭБУ, низковольтный);
  • 3 жёлтый – тахометр (вход с модуля зажигания, высоковольтный);
  • 4 пурпурно – белый – предохранитель F3;
  • 5 бело-зелёный – датчик уровня антифриза;
  • 6 коричневый – предохранитель F10;
  • 7 резервный;
  • 8 пурпурно – белый – Check Engine;
  • 9 розово – чёрный – к электронному блоку управления;
  • 10 оранжевый – датчик, показывающий уровень бензина;
  • 11 коричнево-голубой – к ручному тормозу;
  • 12 бело-коричневый – к выходу D на генераторе;
  • 13 сине-голубой – датчик уровня моторного масла.

Для красной фишки (X2):

  • 1 пурпурно-голубой — к датчику температуры воздуха за бортом;
  • 2 оранжевый — предохранитель F16;
  • 3 чёрный — масса на корпус;
  • 4 белый — освещение приборной панели;
  • 5 голубой — к правому указателю поворота;
  • 6 чёрно-голубой — к указателю левого поворота;
  • 7 розово-голубой — датчик уровня тормозной жидкости;
  • 8 коричневый — ведёт к бортовму компьютеру;
  • 9 жёлто-серый — датчик, показывающий скорость;
  • 10 розовый — датчик уровня топлива;
  • 11 чёрно-зелёный — предохранитель F14;
  • 12 – к аварийной сигнализации;
  • 13 пурпурный — клемма 50 на замке зажигания.

Как видно из описания, расположение тех или иных разъёмов у приборных панелей немного отличается. При замене приборки на более современную или наоборот у автомобилиста могут возникнуть некоторые сложности с подключением. Поэтому при отсутствии опыта в автоэлектрике лучше доверить такой тюнинг специалистам.

Электрическая схема подключения ВАЗ 2114, дополнительного сегмента

Здесь сгруппировано вспомогательное оборудование, не имеющее отношения к силовой установке или бортовому компьютеру автомобиля:

  • 1 – контактная группа проводки от дверей к колодке панели приборов;
  • 2 – аналогичный вывод, предназначенный для подключения устройств подогрева сидений водителя и переднего пассажира;
  • 3/4 – привода центрального замка, отрезки передней левой и правой двери соответственно;
  • 5/6 – колодки контактной группы переднего правого и левого динамиков соответственно;
  • 7 – электронный блок упарвления центральным замком;
  • 8/9 – подводка дверных частей электрооборудования к вспомогательному левому пучку;
  • 10 – клемма подключения штатной акустической системы;
  • 11 – «мама» дверей к правому жгуту подключения электрооборудования;
  • А1 – подключение заземляющих электропроводки.

Физически, выход присоединяется к приборной доске, контактной группой, расположенной около рукояти открытия капота. Также здесь расположен соответствующий предохранитель.

Распиновка панели приборов ВАЗ 2114: разбираемся в тонкостях

Многие автолюбители интересуются тем, как выглядит распиновка панели ваз 2114. Понадобиться она может в тех ситуациях, когда выполняется замена какого-либо электрооборудования или, тем более, всей приборной панели. О том, как выглядит схема распиновки и о том, как правильно заменить панель, мы и поговорим сегодня.

Что располагается на приборной панели

Стандартная приборка 2114 включает в себя следующие элементы:

  • указатель температуры ОЖ;
  • тахометр;
  • указатель левого поворота;
  • указатель правого поворота;
  • спидометр;
  • уровень топлива;
  • лампочка топливного резерва;
  • лампочка габаритного света;
  • лампочка тормозной системы;
  • лампочка дальнего света фар;
  • кнопка обнуления текущих показаний;
  • одометр;
  • лампочка аварийной сигнализации;
  • лампочка «проверка двигателя»;
  • часы;
  • лампочка заряда аккумулятора;
  • лампочка стояночного тормоза;
  • лампочка масла;
  • резерв.

Каждый из этих электронных элементов подключается к соответствующему контакту на общем щитке. Какой, и к какому именно — рассмотрим ниже.

Распиновка приборной панели

Схема подключения электронного оборудования (она же — распиновка щитка приборов ваз 2114) выглядит следующим образом (указаны номер штекера, цвет провода и подключаемый элемент).

Для белой колодки (Х1)

  1. Черный — масса (на корпус).
  2. Пурпурно-коричневый — тахометр (вход с блока управления, низковольтный).
  3. Желтый — тахометр (вход с модуля зажигания, высоковольтный).
  4. Пурпурно-белый — предохранитель F3.
  5. Бело-зеленый — датчик температуры ОЖ.
  6. Коричневый — предохранитель F10.
  7. Резерв.
  8. Пурпурно-белый — лампочка проверки двигателя (Check Engine).
  9. Розово-черный — контроллер ЭБУ.
  10. Оранжевый — датчик уровня топлива.
  11. Коричнево-голубой — концевик стояночного тормоза.
  12. Бело-коричневый — выход «D» генератора.
  13. Сине-голубой — датчик масла.

Для красной колодки (Х2)

  1. Пурпурно-голубой — датчик температуры воздуха за бортом.
  2. Оранжевый — предохранитель F16.
  3. Черный — масса (на корпус).
  4. Белый — настройка освещения приборов.
  5. Голубой — указатель правого поворота.
  6. Черно-голубой — указатель левого поворота.
  7. Розово-голубой — датчик тормозной жидкости.
  8. Коричневый — бортовой компьютер.
  9. Желто-серый — датчик скорости.
  10. Розовый — датчик уровня топлива.
  11. Черно-зеленый — предохранитель F14.
  12. Выключатель «аварийки».
  13. Пурпурный — клемма «50» замка зажигания.

Подключение всех электронных приборов панели стоит проводить строго по этой схеме.

Тюнинг панели приборов

Многие владельцы отечественных машин стремятся внести в их конструкцию какие-либо усовершенствования, дабы придать автомобилю более современный и, одновременно, более индивидуальный облик. Отличным вариантом в этом случае станет тюнинг приборной панели.

Выполнить его можно двумя способами — заменить «родную» панель на европанель или же внести изменения в подсветку на базовом варианте.

В первом случае для замены понадобится:

  • вывинтить 3 самореза, крепящих центральную консоль;
  • демонтировать накладку;
  • вывинтить 5 саморезов, находящихся в правой части консоли, демонтировать экран;
  • отсоединить клемму массы от АКБ;
  • демонтировать магнитолу (если она установлена);
  • отсоединить жгут проводов, идущих к прикуривателю, демонтировать его;
  • снять рукоятку с рычагов при помощи узкого лезвия или отвертки;
  • демонтировать рукоятку;
  • отсоединить провода от колодки;
  • вывинтить крепежные болты;
  • вывинтить крепление нижнего кронштейна;
  • открутить саморез световода, снять световод;
  • вывинтить крепеж отопительного блока;
  • вынуть лампу гидрокорректора (для того, чтобы ее открутить, понадобится ключ на 21);
  • демонтировать патроны всех ламп;
  • вынуть декоративную вставку;
  • отвинтить все оставшиеся фиксирующие гайки;
  • демонтировать приборную панель.

После установки европанели сборка ведется в том же порядке, но в обратной последовательности (при подключении электроники учитывается схема щитка приборов ваз 2114).

Более бюджетным вариантом тюнинга является установка на панель светодиодной подсветки приборов. Для того, чтобы ее сделать, понадобиться приобрести комплект новых лампочек и патронов для них. Сняв панель, старые патроны демонтируют, выкручивая их против часовой стрелки, после чего устанавливают новые. После того, как все патроны будут заменены, в них монтируют светодиоды.

После того, как все светодиоды будут установлены, следует выполнить поиск ошибок при помощи бортового компьютера. Если они будут обнаружены, следует проверить — правильно ли выполнено подключение электронных элементов (распиновка приборной панели ваз 2114 должна точно соответствовать реальной схеме подключения). В случае, если ошибок обнаружено не будет, можно выполнить обратную установку и сборку приборной панели.

Схема, распиновка панели приборов

Кстати, а Вы знаете, как применить данные схемы в действии ?

Все остальные схемы подходят от Калина 2 хэтчбек .

Схема электрооборудования автомобиля: 1 — правая блок-фара; 2 — датчик незакрытого капота; 3 — звуковой сигнал; 4 — стартер; 5 — аккумуляторная батарея; 6 — генератор; 7 — мотор-редуктор очистителя ветрового стекла; 8 — левая блок-фара; 9 — переключатель электростеклоподъемника правой передней двери; 10 — мотор-редуктор стеклоподъемника правой передней двери; 11 — колодки подсоединения к правому переднему громкоговорителю; 12 — электропривод блокировки замка правой передней двери; 13 — электродвигатель омывателя ветрового стекла; 14 — датчик температуры окружающего воздуха; 15 — колодка подсоединения жгута проводов системы управления двигателем; 16 — электропривод блокировки замка левой передней двери; 17 — датчик уровня тормозной жидкости; 18 — колодки подсоединения к левому переднему громкоговорителю; 19 — переключатель электростеклоподъемника правой передней двери, расположенный на двери водителя; 20 — переключатель электростеклоподъемника левой передней двери; 21 — выключатель блокировки замков дверей; 22 — мотор-редуктор стеклоподъемника правой передней двери; 23 — монтажный блок; 24 — блок управления автомобильной противоугонной системой; 25 — блок управления охранной сигнализацией; 26 — комбинация приборов; 27 — правый боковой указатель поворота; 28 — лампа освещения вещевого ящика; 29 — выключатель лампы освещения вещевого ящика; 30 — выключатель сигналов торможения; 31 — выключатель зажигания с трансподером автомобильной противоугонной системы; 32 — блок управления наружным освещением, подсветкой приборов и регулятором направления пучков света фар; 33 — подрулевой переключатель; 34 — левый боковой указатель поворота; 35 — колодки подсоединения к правому заднему громкоговорителю; 36 — электропривод блокировки правой задней двери; 37 — выключатель обогрева заднего стекла; 38 — выключатель блокировки заднего хода; 39 — выключатель аварийной сигнализации; 40 — переключатель режимов работы вентилятора отопителя; 41 — дополнительный резистор электродвигателя вентилятора отопителя; 42 — электродвигатель вентилятора отопителя; 43 — колодки подсоединения к левому заднему громкоговорителю; 44 — электропривод блокировки замка левой задней двери; 45 — электробензонасос с датчиком указателя уровня топлива; 46 — выключатель ламп света заднего хода; 47 — выключатель сигнализатора стояночного тормоза; 48 — прикуриватель; 49 — соленоид блокировки заднего хода; 50 — колодки подсоединения к головному устройству системы звуковоспроизведения; 51 — лампы подсветки блока управления системой вентиляции и отопления; 52 — блок управления электроусилителем руля; 53 — плафон освещения салона; 54 — правый задний фонарь; 55 — электропривод блокировки замка багажника; 56 — выключатель плафона освещения багажника, встроенный в замок крышки багажника; 57 — фонари освещения номерного знака; 58 — дополнительный сигнал торможения; 59 — элемент обогрева заднего стекла; 60 — плафон освещения багажника; 61 — левый задний фонарь. На данной схеме не показаны точки соединения и колодки жгутов проводов.

Сам долго искал. Наконец-то у меня она есть))))

№ Подключение КП «Итэлма» с навигацией без CAN1 К электроусилителю руля2 MUTE3 К датчику давления масла4 Выключатель стояночного тормоза5 К блоку управления иммобилайзера (электропакета)6 К блоку управления подушкой безопасности7 К модулю управления светом (сигнализатор вкл. освещения)8 Переключатель указателя поворота (правая сторона)9 Переключатель указателя поворота (левая сторона)10 К блоку системы управления двигателем11 AUDIO OUT — «Aк.атареи»12 К датчику непристегнутых ремней13 К блоку ABS (неисправность EBD)14 Подрулевой переключатель «Buttons»15 Датчик уровня тормозной жидкости16 К блоку ABS (неисправность ABS)17 К выключателю дальнего света фар18 К модулю управления светом (регулятор освещения шкал)19 Корпус20 Клемма «30» АКБ21 Клемма «15» выключателя зажигания22 К блоку управления (сигнал расхода топлива)23 К подрулевому переключателю «UP»24 К подрулевому переключателю «DOWN»25 К радиоприемнику «AUDIO OUT «+»26 К датчику наружной температуры27 К датчику уровня топлива28 К датчику скорости29 К датчику температуры охл. жидкости30 К блоку упр. двигателем (сигнал тахометра)31 Служебная диагностика32 К клемме «L» реле-регулятора генератора

Распиновка панели приборов ВАЗ 2114

Схема электрических соединений панели приборов ВАЗ 2114 (Для увеличения — кликнуть по картинке)

  1. — выключатель обогрева заднего стекла;
  2. — выключатель задних противотуманных фонарей;
  3. — переключатель света фар и указателей поворота;
  4. — монтажный блок;
  5. — переключатель стеклоочестителей;
  6. — выключатель противотуманных фар;
  7. — блок индикации бортовой системы контроля;
  8. — колодка жгута панели приборов к жгуту дополнительному;
  9. — комбинация приборов;
  10. — колодка жгута панели приборов к жгуту борткомпьютера;
  11. — колодка жгута панели приборов к жгуту системы зажигания;
  12. — колодка жгута панели приборов к жгуту боковых дверей;
  13. — предохранитель 16 А;
  14. — предохранитель 16 А;
  15. — выключатель зажигания;
  16. — выключатель на освещения;
  17. — электродвигатель отопителя;
  18. — добавочное сопротивление электродвигателя отопителя;
  19. — реле разгрузки замка зажигания;
  20. — реле задних противотуманных огней;
  21. — реле стартера;
  22. — патрон подключения переносной лампы;
  23. — прикуриватель;
  24. — колодка жгута панели приборов к жгуту проводов лампы освещения вещевого ящика;
  25. — осветитель;
  26. — осветитель;
  27. — осветитель;
  28. — переключатель отопителя;
  29. — регулятор освещения приборов с реостатом;
  30. — выключатель сигнала торможения;
  31. — выключатель звукового сигнала;
  32. — выключатель аварийной сигнализации;
  33. — лампа подсветки пабло управления отопителем;
  34. — предохранитель 16 А;
  35. — реле обогрева сидений;

Распиновка панели представляет собой схему, но описанная схема словами для многих кажется легче. Выведенные контакты на панели приборов, а их всего 26 штук отвечают за работу показателей на самой панели.

Если подается плюс, то каждый из контактов показывает сведения, и состояние, в котором находится автомобиль на данный момент. На панели установлены датчики и указатели подачи сигналов, а управление панелью осуществляется при помощи электронного блока.

Внутри панели находятся две колодки – красного и белого цветов. Предохранители, входы и выходы, контролеры соединены с определенным штекером. При выходе из строя датчиков, их нужно заменить.

Проверить исправность проводки можно путем разбора панели приборов. Замене подлежат окисленные, или поврежденные провода. Из строя могут выйти контрольные лампочки. Сгоревшие лампочки нужно заменить на новые.

Также подлежит замене ламповый датчик, вышедший из строя. Контакт платы с лампой должен быть хорошо соединен, в ином случае концы контактов следует зачистить, подогнуть, при необходимости заменить ламповый патрон.

Если перестала работать подсветка, вышла из строя магнитола, замене подлежит предохранитель. Может повреждение находится не в предохранителе, а в проводке, которая также требует замены.

Короткое замыкание в предохранителе также может привести к его порче.

Распиновка бортового компьютера ВАЗ 2114

В стандартных чертежах электрооборудования, участок колодки БК отсутствует по причине ненадобности. Изначально подразумевается, что автомобилист не будет самостоятельно ремонтировать или обслуживать сложный блок управления. Но некоторые пользователи все же идут на риск и монтируют систему самостоятельно. В старых версиях авто, подобный модуль отсутствует или недостаточен для комфортной эксплуатации машины в современном виде.

Для подключения проводов к модулю потребуется купить стандартную колодку на 9 выводов и подключить к ней следующие провода:

  • 1 – зеленый провод подходит от датчика расхода топлива;
  • 2 – личинка зажигания запитываются через оранжевый кабель;
  • 3 – силовая жила от аккумулятора, обычно подводится крассный провод с белой полоской;
  • 4 – заземление или масса, стандартный окрас – черный;
  • 5 – 6к линия, обычно это серый проводок;
  • 6 – Mute – зеленая оболочка с красной линией;
  • 7 – подсветка в стандартной распиновке выводится от клавиши габаритной оптики;
  • 8 – сенсор, отображающий остаток топлива в бензобаке машины, можно подключить напрямую.

Как предотвратить поломки электрооборудования?

Для того, чтобы распиновка ВАЗ 2114 требовалась наиболее редко, от пользователя требуется соблюдать ряд несложных правил и рекомендаций.

  • Периодически обрабатывать все металлические детали специальным маслом. При этом предварительно необходимо очистить медные пятачки от окислов и следов коррозии. Подобные поражения провоцируют ухудшение прохождения сигналов, что может восприниматься автомобилем как поломка.
  • Каждые 20-30 тысяч километров пробега выполнять проверку всего оборудования и пластиковых штепселей на предмет разбалтывания или снижения жесткости крепления. При постоянных вибрациях, свойственных автотранспорту, пластиковые зажимы могут выйти из строя и спровоцировать поломку.
  • Контролировать правильность заряда аккумулятора и исправность генератора. Некоторые приборы машины некорректно работают при сильном просаде напряжения.
  • Через каждые 40000 км проверять состояние самих проводов. При постоянной эксплуатации, оплетки силовых жил могут растрескиваться или пересыхать, что увеличивает вероятность образования короткого замыкания бортовых магистралей. Также это может спровоцировать пожар.

Самая полная схема проводки ВАЗ 2114 находится в заводской инструкции по ремонту и обслуживанию автомобиля. Подобная документация поставляется официальным дилерским центрам и специализированным мастерским.

Источник

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Бит Стандарт
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
