Как отключить иммобилайзер на ваз-2114 своими руками

Зачем нужен и когда не нужен?

В отечественных автомобилях иммобилайзер обменивается данными непосредственно с ЭБУ автомобиля, который блокирует или разблокирует систему. Это самая большая болезнь всей системы, ведь отечественные автоматические системы оставляют желать лучшего. Связь между иммобилайзером и ЭБУ может сбить подключение диагностического оборудования, помехи в сигнале и даже обычные помехи от мобильного.

Также слабой стороной прибора является аккумулятор. Если он полностью сядет K-Line (линия связи с ЭБУ) нарушится и произойдут те же последствия, что и при несанкционированном доступе. Вне зависимости от причин раскодирования связи между приборами, вам не избежать поездки в сервис на эвакуаторе.

Беспричинных сбоев системы было настолько много (особенно в машинах до 2001 года), что конструкторы ВАЗ разработали отдельное ПО, для аварийного запуска машины. Заблаговременно настроенный на эту функцию контроллер машины разрешит произвести единственный запуск с последующей безопасной поездкой.

Внешних контроллеров прибор не имеет, а потому пароль вводится нажатиями на педаль газа. Необходимо соблюдение специального алгоритма, что превращает эту функцию в извращение. Подробнее об алгоритмах настройки вы можете почитать в инструкции к иммобилайзеру.

Оценив вышеописанные погрешности системы, конструкторское бюро ВАЗ в 2004 году заменило марку серийного прибора на АПС-6 (ранее устанавливался АПС-4). Они разработали новое программное обеспечение.

Самыми заметными инновациями стали: кодовый ключ, который с педали газа переместился на рулевую колонку и управление дверьми (в т.ч. стеклоподъемниками).

Как отключить иммобилайзер на ВАЗ-2114

Отключение иммобилайзера на ВАЗ-2114 может понадобиться в нескольких случаях:

назрела потребность в более усовершенствованной противоугонной системе (например, оснащенной автозапуском);
при переполненном «программным мусором» иммобилайзера блок управления выходит из строя;
в машине установлено устройство с противоугонной функцией, имеющее заводской брак;
блокирующая система выдает ошибку в результате полной разрядки аккумуляторной батареи;
произошла внезапная блокировка штатной противоугонной системы.

Существует несколько способов, с помощью которых можно отключить иммобилайзер на ВАЗ-2114 без особых проблем.

Первый способ – отключаем иммобилайзер физически. Для этого производим несколько несложных действий:

снимаем разъем с данного противоугонного устройства;
ставим перемычку для диагностики.

Второй способ – отвозим блок управления двигателем в сервисный центр либо едем туда на автомобиле, а блоком управления уже будут заниматься квалифицированные специалисты. Обычно отключение штатной системы против угона занимает около пятнадцати минут.

Третий способ – отключаем блок управления на иммобилайзере самостоятельно. Чтобы это сделать, следует придерживаться данной инструкции:

Найти электронный блок управления (ЭБУ) противоугонного устройства (он может находиться внутри центральной консоли).
Снять разъем сигнальных проводов с ЭБУ.
Отсчитать девятый и восемнадцатый контакты (из двадцати имеющихся).
Обрезать на девятом и восемнадцатом контактах проводки – от колодки на расстоянии четырех-пяти сантиметров.
Зачистить концы обрезанных проводов контактов.
Скрутить концы обрезанных проводов.
Заизолировать скрученные концы проводов (подобное действие восстановит диагностическую линию, а иммобилайзер перестанет передавать свои данные на электронный блок управления).
Установить разъемы на прежние места.

Этот способ прост даже для начинающего автолюбителя, но он не всегда может произвести корректное отключение штатного противоугонного устройства.

Четвертый способ – перепрошиваем электронный блок управления штатного иммобилайзера на ВАЗ-2114. Конечно же, лучше всего подобную операцию доверить квалифицированным специалистам из сервисного центра. Но если такая возможность у владельца транспортного средства отсутствует, то можно попробовать перепрошить ЭБУ противоугонного устройства самостоятельно в домашних условиях. Сам термин «перепрошить» означает стирание из памяти электронного блока управления все информационные данные об этом устройстве. Для этого нужно подготовить следующие инструменты:

специальное программное обеспечение;
компьютер;
паяльный фен или паяльная станция;
микросхемный программатор.

После того, как подготовили необходимые инструменты, переходим к конкретным действиям:

Производим демонтаж электронного блока управления двигателя, к которому подсоединен штатный иммобилайзер с легкового автомобиля.
Открываем заднюю крышку ЭБУ.
Отыскиваем нужную микросхему, что отвечает за прописанные данные о противоугонном устройстве (о том, какая это схема можно прочитать в соответствующей инструкции к устройству).
Выпаиваем старую микросхему.
Выбираем один из вариантов следующего шага:
- или впаиваем новую микросхему;
- или очищаем уже имеющуюся микросхему с помощью компьютера на Виндовс и специальной программы для обнуления памяти микросхем.
Физически отключаем иммобилайзер, чтобы память ЭБУ не записала новые информационные данные о нем.
Устанавливаем перепрошитый электронный блок управления снова на автомобиль.

Этот способ более кропотливый, но он отличается своей эффективностью. Но на этом завершилась только операция перепрошивки иммобилайзера, еще потребуется его перепрограммирование с использованием «обучающего» красного ключа. И только после этого можно официально отключить штатное противоугонное устройство.

Специалисты рекомендуют обратить внимание на несколько нюансов:

При отключенной штатной противоугонной системе транспортное средство становится доступным для правонарушителей-угонщиков.
Система ЭБУ автомобильного двигателя достаточно сложная, поэтому самостоятельное вмешательство в его программы, такое как перепрошивка микросхем, может повлечь за собой необратимые последствия.

Если вы не уверены в своих силах и знаниях, специалисты не советуют самостоятельно вскрывать и перепрограммировать электронный блок управления, а обращаться в автосервис.

Материалы: http://ladaautos.ru/vaz-2114/kak-samomu-otklyuchit-immobilajzer-na-vaz-2114.html

Основные проблемы и особенности иммобилайзеров

Иммо может взаимодействовать только с ЭБУ, поэтому в карбюраторных авто это противоугонное устройство не используется. Иммо осуществляет обмен информацией с управляющим модулем и, если в этом есть необходимость, запрещает устройству подавать сигналы тем или иным узлам. Данный девайс делает соответствующие выводы на основе кода, который расположен в чипе главного ключа. Когда ключ попадает в зону действия иммо, чип осуществляет передачу шифрованного сигнала на девайс, которые его обрабатывает и дает указания касательно запуска двигателя или запрета.

Поскольку противоугонное устройство взаимодействует с управляющим блоком по диагностической линии, его работа может быть нарушена в результате неправильной диагностики.
Различные помехи, которые может издавать даже мобильный гаджет. Обычно помехи издаются более мощным оборудованием и станциями, но причиной может служить даже смартфон.
Заводской брак, из-за чего схема устройства «заглючила» и больше не может функционировать. Как показала практика, бракованные системы часто встречались в первых автомобилях, которые оборудовались иммобилайзерами и инжекторными моторами. В данном случае причина неисправности решается либо путем ремонта, либо заменой устройства.
Также иммо, как и сигнализация, может перестать работать из-за севшей автомобильной АКБ. Особенно такая проблема часто проявляется в зимний период, когда аккумуляторы больше подвержены разряду в результате воздействия на электролит низких температур. В частности, это актуально для старых батарей, которые уже отработали свой срок службы. В таких случаях автовладельцы обязаны знать, как отключить сигнализацию или иммо.
Еще одна причина, по которой иммо может перестать функционировать — это программная ошибка. Проблемы такого плана смогут решить квалифицированные диагносты, ведь есть вероятность, что придется перепрошивать блок управления (автор видео о неисправности противоугонной системы — канал IZO)))LENTA).

Где находится иммобилайзер?

В первую очередь, необходимо восстановить диагностическую линию. Для этого используется специальная перемычка, которая соединяет колодку проводов на компьютер и электронный блок управления. Другой способ восстановления линии может допускать разрез проводов с последующим соединение. Самое главное, чтобы разъем был установлен на том же месте, где и раньше.
Теперь необходимо произвести очистку памяти ЭБУ и отключение иммобилайзера от бортовой сети автомобиля. Для этого, в разъеме диагностической линии замыкают контакты 9.1 и 18 и только после этого иммобилайзер отключают от сети.

Дальнейшие действия зависят от типа контроллера, установленного в автомобиле. Мы рассмотрим их лишь на примере устройства Bosch M 1.5.4. Вскройте его корпус и отпаяйте контакты стандартного чипа. После этого, на место старого припаивается другой специальный электронный чип, который включает в себя программное обеспечение, которое предназначено для форматирования внутренней памяти контроллера. После этих манипуляций, включите зажигание автомобиля на небольшой промежуток времени и выключите. Припаяйте стандартный чип на свое место и закройте корпус контроллера. После этого, двигатель должен запуститься без применения специальных ключей.

Другие контроллеры можно перепрограммировать без перепайки платы. Для этого, их разъемы подключаются к специальным компьютерам, с которых на память устройства скачиваются новые данные и устанавливаются в автоматическом режиме. Однако, для этих действий необходимо иметь как программное обеспечение, так и специальные устройства, способные осуществлять связь с контроллером двигателя.

Вот так отключается иммобилайзер на автомобилях ВАЗ. Как вы уже заметили, все довольно сложно и запутано, поэтому мы настоятельно рекомендуем вам, все же, обратиться к специалистам в области обслуживания современных автомобилей.

Как подключить

Установка сигнализации ВАЗ-2114 начинается с отключения аккумуляторной батареи и определения мест расположения элементов. Блок управления помещают под панель приборов или за вещевым ящиком, сирену — в моторный отсек. Руководствуясь инструкцией и схемой, производят подключение всех элементов.

Блок управления подключают через разъемы с элементами системы, узлами и деталями автомобиля. Установку и монтаж начинают с дальней точки установки элемента охранной системы, используя 9 разъемов (Х) для подключения.

В моторном отсеке, под капотом и в багажнике устанавливают датчики (концевики), которые реагируют на открытие. Производят демонтаж обивок дверей для установки активаторов. Сервисную кнопку Valet устанавливают в скрытое от посторонних глаз, но легкодоступное для владельца автомобиля место.

На лобовое стекло, в верхнем углу, устанавливают приемо-передающую антенну. Датчик удара рекомендуют устанавливать внутри салона, закрепив на металлической поверхности. Аварийную сирену устанавливают в моторном отсеке колоколом вниз.

Когда все элементы будут расположены по своим местам, можно приступать к их соединению в единую систему.

Характеристики автомобильной сигнализации Старлайн А 91 и схема подключения основных элементов приведены в инструкции производителя. При подключении 6-контактного разъема Х 2, возможно, понадобится дополнительный активатор открывания дверей.

При подключении датчиков открывания дверей используют сине/красный провод разъема Х 3. Все точки подключения сигнализации, т.е. разъемы (Х), имеют следующий вид:

Х 9 — подключают двухуровневый датчик удара, устанавливаемый на металлическую поверхность.
Х 8 и Х 7 — разъемы не задействованы.
Х 6 — сервисная кнопка Valet, устанавливается в скрытое и легкодоступное место.
Х 5 — светодиодный индикатор, устанавливается на панель приборов.
Х 4 — модуль приема передающего датчика, установку рекомендуют производить в одном из верхних углов ветрового стекла.
Х 3 — разъем с многими проводами.

Они соединены с системами проводами таких цветов:

В базовых комплектациях блок управления (БУ) центрального замка (ЦЗ) выполняет функцию блокировки замка дверей. Схема подключения электроцепей одинакова для всех центральных замков, различие только может быть в БУ, активаторах и количестве выводов для подключения дополнительного устройства.

К основным элементам центрального замка относятся БУ, датчики-выключатели (концевики) дверей и микропереключатели, которые фиксируют положение ключа. Все эти элементы подключаются к сигнализации и освещению салона автомобиля.

Чтобы произвести подключение к центральному замку, необходимо блок управления (БУ) центрального замка присоединить к автомобильной сигнализации, используя для этого реле открывания и закрывания дверей, к замку зажигания автомобиля и к датчикам открывания дверей. При установке центрального замка понадобятся дополнительные детали, такие как:

диод 1А — 3 шт.;
диод 3А -1 шт.;
диод 5А — 2 шт.

Для того чтобы произвести врезку в провода, вначале необходимо их освободить из-под обивки порога. Для этого выкручивают винты крепления и снимают обивку. Под ней проложено 2 жгута проводов, идущих к панели приборов. В одном из жгутов находится провод стояночного тормоза. 2 провода присоединяют к подфарникам и боковым указателям.

При врезке в провод стояночного тормоза устанавливают 1 диод, а в провод, питающий подфарники и боковые указатели поворотов, — 2 диода. Выводы проводов врезки подсоединяют к разъему Х 3 блока управления сигнализацией.

Одной из функций автомобильной системы сигнализации Starlin является автозапуск двигателя. Для того чтобы произвести монтаж с автозапуском своими руками, необходимо использовать провода замка зажигания. Сиреневый провод соединяют с аккумулятором. Голубой (замка зажигания) соединяют с БУ сигнализации через разъем Х 1.

Замечания по безопасности

Штатное устройство, такое как АПС, обеспечивает наилучший уровень защиты. А вот сигнализацию, даже самую современную, можно считать лишь дополнительным охранным устройством. Она не обменивается данными с ЭБУ и не препятствует старту двигателя. В то же время, при установке сигнализации с автозапуском всегда реализуется блокировка. Два шнура, идущие к основному блоку, включают в разрыв стартерного кабеля. И пока не выключена охрана, завести двигатель нельзя.

Типовая схема подключения сигналки

Вся проводка, соединенная с замком зажигания, пропускает значительный ток. Но проводя монтаж своими руками, не всегда обеспечивают хорошее качество соединений. В общем, подключать автозапуск лучше доверить опытному электрику. Желаем успеха.

Виды приборов

Любой иммобилайзер, не только от ВАЗ, имеет свое назначение. Это устройство должно создавать такие условия, при которых движение автомобиля любые манипуляции с ним автоматически становится невозможным в том случае, если к автомобилю кто-то пытается получить несанкционированный доступ к автомобилю. Хорошо, неправда ли? Кто-то забирается в вашу ВАЗ 2114, пытается тронуться с места, а она не едет и вообще не подает признаков жизни.

В общем, суть устройства иммобилайзер вы поняли. Огромное достоинство именно такого устройства заключается в том, что его электрический блок можно расположить в самом непредсказуемом месте и угонщика хоть тысячу раз сломает голову, но отключить его не сможет.

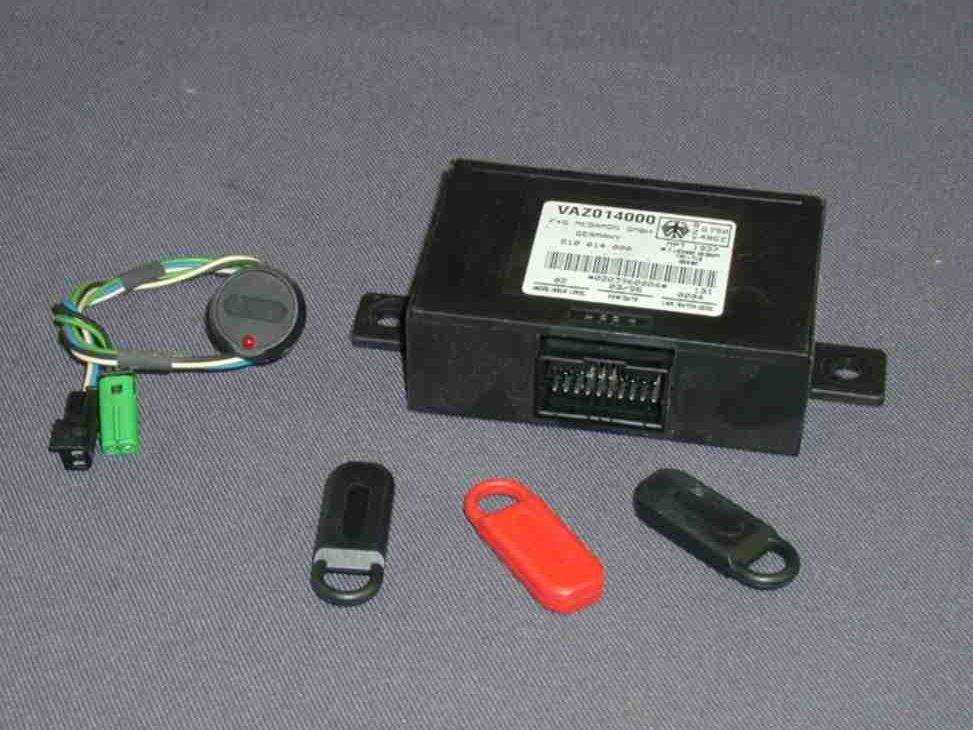

Ииммобилайзер ВАЗ 2114

По принципу работы также может встречаться различные виды устройства иммобилайзер от завода ВАЗ. Одни обеспечивают полную неподвижность машины, когда вас возле вашей 2114 просто нет рядом. В таком случае угонщик, забравшись внутрь, просто ничего не сможет сделать. Другой вариант — это, когда иммобилайзер дает возможность угонщику с комфортом устроится в машине, даже немного проехать, но в самый нужный момент машина просто встает как вкопанная. Неопытный вор может подумать, что в машине просто что-то сломалось и оставит свою попытку угона. Если же он окажется опытный и поймет, что случилось, то и тут не будет чуда – искать блок управления посреди улицы никто не будет и ему придется уйти.

Также очень интересным являются способы работы таких устройств, они бывают следующих видов:

Контактные.
Бесконтактные.

Именно этот факт является определяющим при определении цены на устройство. Сейчас разберемся в том, как это все дело работает. В контактной компоновке триггером для срабатывания блокировки авто является тот факт, что запустить мотор пытались не родным уникальным ключом или вовсе без какого-то ключа. Конечно, для ВАЗ 2114 не будет делать индивидуальный ключ на каждый автомобиль, просто замок знает некие особенности именно той модели ключа, которая у него есть и даст запустить мотор с помощью другого.

Другой способ, бесконтактный, куда перспективнее. Здесь все сложнее – авто находится в работоспособном состоянии и иммобилайзер не блокирует ни одну из систем автомобиля пока ключ с его уникальным чипом находится в пределах нескольких метров от авто. То есть, в блоке авто стоит радиоприемник, который фиксирует уникальный код, что издает чип в ключе и авто как бы чувствует, что хозяин здесь и полностью спокойно себя ведет. Как только ключ покидает зону действия сигнала, автомобиль сразу понимает это становится в охраняем режим. Так, что вашу ВАЗ 2114 точно никто не угонит.

Ииммобилайзер ВАЗ 2114

Что делать если иммобилайзер заблокировал запуск двигателя

Разблокировку иммобилайзера можно осуществить несколькими способами, многое зависит от типа устройства установленного в конкретную марку авто.

Распространённые способы:

Использование инфракрасного передатчика;
С помощью кнопки центрального замка.

Разблокировка с помощью ИК передатчика

Способ, если иммобилайзер заблокировал двигатель, подойдет для типов устройств, в которых управление центральным замком и иммобилайзером осуществляется ИК-ключом, к примеру, как у автомобилей Мерседес.

В данном случае понадобится четырехзначный код, который вводится в процессе разблокировки путем нажатия кнопки бортового компьютера (далее БК) при выжитой педали газа. Кнопка расположена на переключателе очистителя стекла с торца (не на всех авто).

Алгоритм действий:

Активируйте иммобилайзер и включите зажигание;
Мигающая лампа на панели приборов укажет, что запуск двигателя заблокирован;
Убираем мигание лампы путем выжимания педали газа;
Находим кнопку БК. Не отпуская педали газа нажимаем ее столько раз, сколько в первой цифре кода;
Убираем ногу с педали – мигание лампы начнется снова;
Выжимаем педаль повторно – нажатием кнопки БК вводим вторую цифру кода.
Отпускаем педаль;
Повторяем те же действия еще два раза.

Постоянное горение лампы, вне зависимости от того выжата педаль газа или нет, будет указывать на то, что иммобилайзер разблокирован и можно попытаться запустить двигатель.

Если код был введен неправильно, то иммобилайзер снова заблокирует двигатель. Ничего страшного не произошло, у вас есть еще две попытки. Если и они оказались не удачными, то через 15 минут можно их повторить.

Как разблокировать с помощью кнопки центрального замка

Чтобы разблокировать иммобилайзер с помощью кнопки управления центрального замка потребуется введение аварийного кода.

Важно понимать, что ниже перечисленными действиями можно только завести автомобиль, но не раскодировать компьютер и электроклапан. Алгоритм действий:

Алгоритм действий:

Включите зажигание. На панели приборов медленно замигает лампочка. Выключите и снова включите зажигание. Лампочка будет мигать быстрее, другие же лампы появятся и через 3 секунды погаснут. После нажатия и удержания центральной кнопки на брелоке лампа замигает медленнее

Внимательно следите за процессом мигания, важно считать вспышки и когда их количество будет равно первой цифры кода, отпустите центральную кнопку на брелоке. Снова нажимаем и удерживаем кнопку

Отпускаем ее, как только количество миганий совпадет со второй цифрой кода

Повторяем так еще два раза

Отпускаем ее, как только количество миганий совпадет со второй цифрой кода. Повторяем так еще два раза.

Все, иммобилайзер разблокирован и можно заводить двигатель. Но при включенном зажигании мигающая каждые 3 секунды лампа будет указывать, что защита отключена.

Иммобилайзер снова заблокируется, после чего повторно придется вводить код, если:

Вы отключите зажигание более, чем на 10 сек.
Отключите АКБ.
Устройство заблокируется на 5 минут, если код ввести 3 раза подряд с ошибкой.

Манипуляции с контроллером ЭБУ

Блок контроллера ВАЗ-2114 может принадлежать к следующему семейству – Январь 5.1.X или ИТЕЛМА 5.1. Цифровое обозначение, нанесенное на этикетку, в данном случае выглядит так: 2111-1411020-71 (могут идти цифры «72»). Если последними двумя цифрами будет «пробел» или число «70», значит, установлен контроллер BOSCH M1.5.4. Стирание EEPROM в последнем случае производится с разбором блока, но без пайки. А в первом случае не придется даже открывать крышку блока.

Обнуление EEPROM в контроллере BOSCH

Давайте посмотрим, как выглядит плата контроллера снизу:

Микросхема 24C02 – это и есть память EEPROM. Обведите маркером 5-й и 6-й отводы, B и C. Эти точки предназначены для подключения программатора, который собирают из трех транзисторов.

Схема программатора, о котором шла речь, выглядит тривиально. И значит, можно быстро собрать ее своими руками:

Программатор для EEPROM 24C02

Устройство подключают к COM-порту компьютера. А с разъема MOLEX берут напряжение «12 Вольт». Конечно, «массу» надо тоже взять с этого разъема. Максимальный ток, потребляемый ЭБУ, в любом случае не превысит 0,5 А.

Теперь рассмотрим порядок действий, позволяющих блоку ЭБУ «забыть» о существовании иммобилайзера:

На 18-й и 27-й контакты блока подают напряжение питания (12 Вольт);

Общий провод, то есть «массу» подключают к 19-му контакту;

Подключают контакт B программатора к отводу 5;

Подключают контакт C программатора к отводу 6;

В интерфейсе программы Combiset выбирают пункт «Очистить EEPROM», жмут кнопку «Установить»;

Ожидают несколько минут.

Распайка главного разъема ЭБУ выглядит так:

Блок ЭБУ, 55 контактов

Приложение Combiset нужно скачивать с официального сайта (almisoft.ru). Подходит даже Demo-версия, доступная в разделе Download.

В самой программе надо правильно установить номер COM-порта, который будет использоваться. Ниже показан порт COM-1, но это – не единственный вариант.

Интерфейс программы Combiset

Как «отвязывают» контроллеры «Январь»

Распространенным типом контроллера в автомобилях ВАЗ-2114 являются следующие блоки: Январь 5.1.X и ИТЕЛМА 5.1. Программировать их нужно одинаково. Требуется использовать переходник с COM-порта на K-Line, но изготовить его легко своими руками:

Переходник и схема подключения ЭБУ

Самодельный переходник работает на скорости 38 КБит/с. Выбирайте это значение в программе Flashecu (www.nppnts.ru).

Порядок очистки EEPROM будет следующим:

Выполните все подключения согласно схеме;

Замкните контакты выключателя S1;

Подождите 5 секунд;

Задействуйте выключатель S2;

В интерфейсе программы нажмите кнопку «Очистить EEPROM».

Схема разъема ЭБУ приведена в предыдущей главе. Она одинакова для всех ЭБУ ВАЗ, снабженных 55-ю клеммами. Интерфейс программы, в свою очередь, выглядит так:

Скиншот окна программы Flashecu

Процедура стирания занимает несколько минут.

Общий совет для всех

Сам блок, о котором говорилось выше и который нужно «отвязывать» от иммобилайзера, находится всегда в одном месте – под крышкой тоннеля справа:

Интерьер четырнадцатой модели

Конечно, речь идет о семействе 2114, а в других автомобилях ВАЗ блок будет найти сложнее. Монтаж и отключение можно выполнить так:

С АКБ снимают клемму «минус»;

Откручивают фиксирующий болт и вынимают фиксатор вместе с блоком;

В ходе установки действия проводят в обратном порядке. Но есть одна хитрость.

После подключения ЭБУ подают питание в сеть. А затем, как это ни странно, нужно включить зажигание и дождаться срабатывания лампы Check. И только затем, выключив зажигание, можно продолжать эксплуатацию.

Заметим, что сам иммобилайзер после прошивки блока не должен даже соприкасаться с последним. Поэтому, отключив от иммобилайзера его клеммник, проводят стандартную доработку:

От клемм 9 и 18 провода отрезают;

Полученные отводы, идущие со стороны шлейфа, соединяют.

Можно и ничего не менять, а просто отключить разъем полностью, утратив некоторые возможности:

Управление задними фарами ПТФ;

Как видим, на иммобилайзер в современных автомобилях ВАЗ возложено много функций. А отключают его с одной целью – чтобы задействовать сигнализацию с автозапуском.

Двухрядный разъем штатного иммобилайзера

Модуль обхода иммобилайзера в любом автомобиле ВАЗ хорошо работает в одном случае – когда он включен в разрыв контура антенны. Но не все модули, выпускаемые фабрично, на такой вариант подключения рассчитаны в принципе.
