Двойной выхлоп на ваз 2114. виды и способы установки

Советы по правильному выбору глушителя для тюнинга

Основное внимание должно обращаться на вес глушителя и качество металла, из которого он изготовлен. Чем больший показатель веса глушителя, тем лучше.
Просмотрите качество сварочных швов: они должны быть ровными и не совсем тонкими.

Основное внимание должно обращаться на вес глушителя и качество металла, из которого он изготовлен

Также нужно посмотреть на прокрашенные участки глушителя. При выявлении даже самого небольшого участка откалывания краски его брать не нужно: это первый показатель, что глушитель уже подвержен коррозийным процессам и долго вам не прослужит

Большинство предлагаемых вариантов сейчас изготовлено из сплавов или нержавеющей стали.
Обратите внимание на длину нового глушителя, места крепления к кузову.

Для автомобиля ВАЗ стоит выбрать такой глушитель, который полностью вас устраивает по конструкции и уровню поглощения шумов

Для автомобиля ВАЗ стоит выбрать такой глушитель, который полностью вас устраивает по конструкции и уровню поглощения шумов, ведь именно он сможет обеспечить комфортное передвижение на автомобиле.

Изготовление и установка флейты

Флейта (сайленсер) обладает более предпочтительными характеристиками. Она заглушает просвет выхлопной трубы гораздо меньше, чем заслонка. Флейту можно купить, зная внутренний диаметр выпускного патрубка, или изготовить своими руками. Различные конструкции сайленсера показаны на фото.

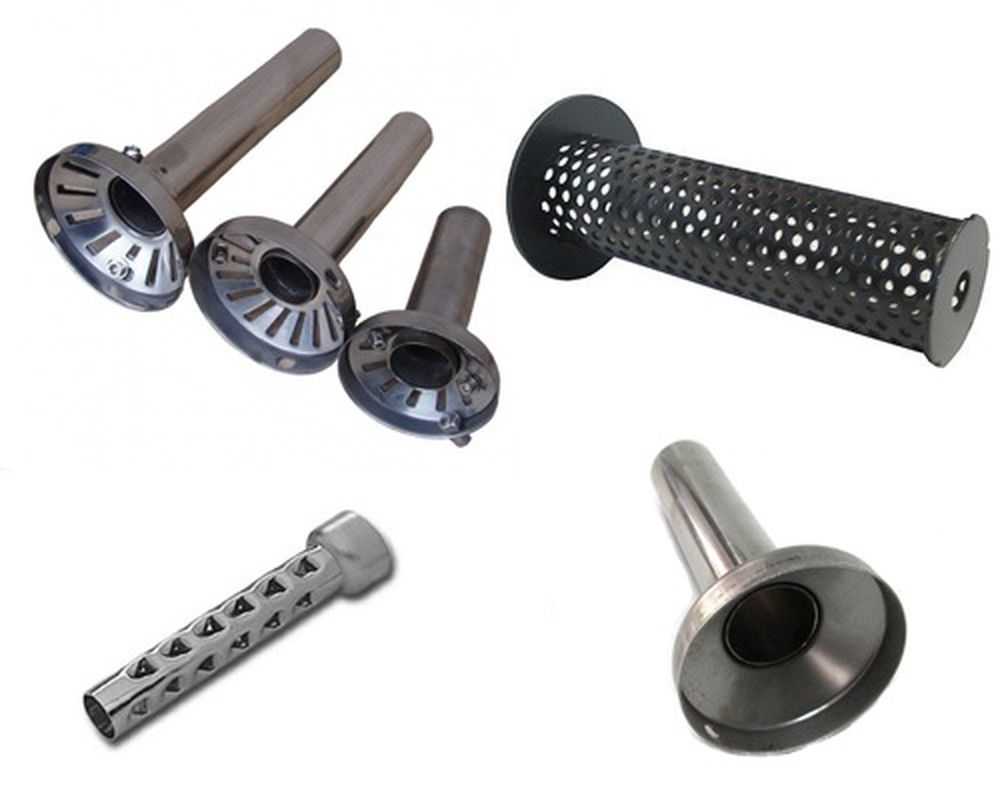

заводские модели

Варианты монтажа флейты

Возможные варианты исполнения флейты.

Внешнее — для диаметров выпускного патрубка до 50–60 мм.

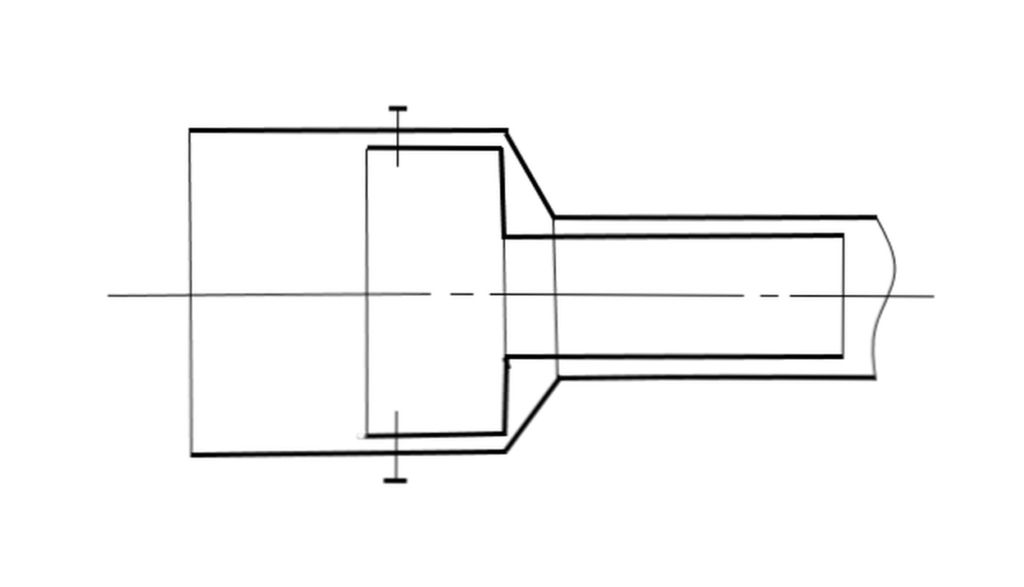

способ крепления флейты на выхлопную трубу небольшого диаметра

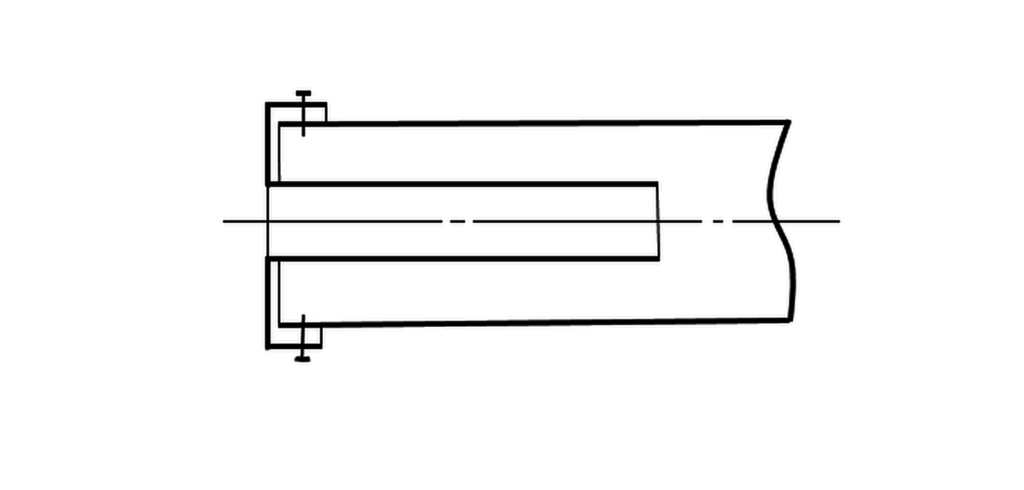

Внутреннее — для больших диаметров. Диаметр меньшей трубы должен быть на 15–40% меньше диаметра выходного патрубка, длина — от 0,25–0,35 м до 0,50–0,75 м. В ней, как правило, выполняются разгрузочные отверстия.

флейта правильной конструкции «помогает» ездить тише

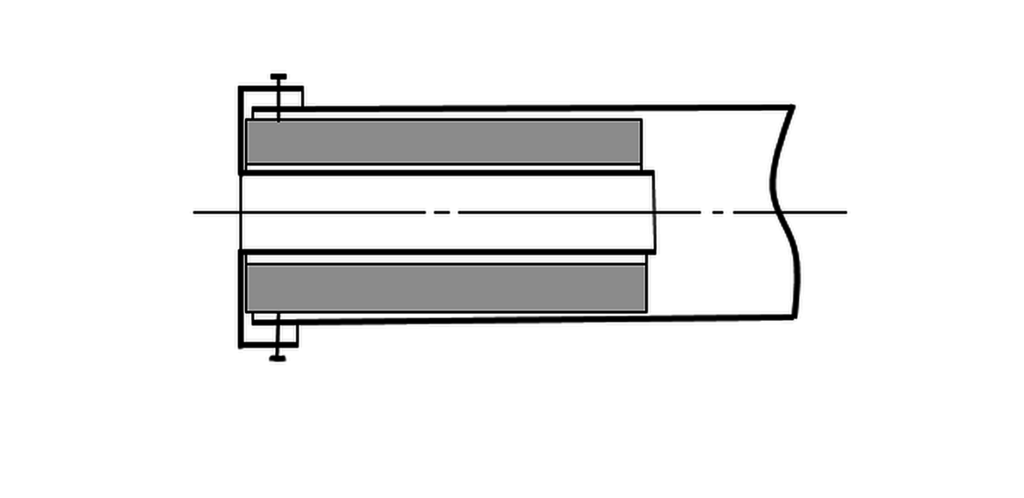

Для улучшения звукоизоляции выхлопа возможен вариант обмотки флейты минеральной ватой. Защищаем её от выдувания по периметру мелкой металлической сеткой, как делали на прямоточном глушителе. Потеря мощности двигателя в этом случае будет более ощутимой, но двигатель будет работать стабильней, чем с закрытой заслонкой.

звук становится «приятней» для ушей автоинспектора

Инструменты и материалы для изготовления флейты

Необходимые инструменты:

болгарка;
электродрель;
аппарат для сварки;
гаечные ключи.

Заготовки правильнее выбрать из нержавеющей стали толщиной 0,8–1,2 мм, что гарантирует длительность эксплуатации. Заготовки из «чёрных» металлов допустимы толщиной 2,0–2,5 мм или меньше, если планируем кратковременные периоды эксплуатации флейты. В качестве заготовок используем два обрезка трубы и листовой металл для фланца.

Изготовление флейты своими руками

Порядок выполняемых работ:

Подгоняем все детали в требуемые размеры. Размеры фланца и большей трубы вымеряем «по месту».
Сверлим отверстия.

просечка делит выхлоп газов на два потока, что уменьшает громкость выхлопа

Для дополнительной разгрузки системы выпуска от избыточного давления отработавших газов сверлят отверстия во фланце.

дополнительные отверстия способствуют более свободному выхлопу

Зачищаем, готовим к сварке.
Самостоятельно или с помощью сварщика свариваем детали, проводим зачистку швов.

поток выхлопных газов глушится за счёт разгрузочных отверстий и противохода

Для защиты от коррозии красим флейту термостойкой краской.

нержавейку красить нет необходимости

Монтируем флейту на выхлопной патрубок и наслаждаемся звуком.

Виды глушителей для создания двойного выхлопа

При изготовлении двойного выхлопа для автомобилей ВАЗ важен правильный выбор глушителей. Так, выделяют типы глушителей для выхлопных систем:

Резонаторные глушители, как правило, изготовлены из качественной перфорированной трубы с окружающей её камерой. Именно окружающая камера и обеспечивает глушение шумов, которые имеют определённую частоту. Иногда может быть установлено несколько резонаторов.
Глушитель типа «стандарт» представлен системой перегородок, которые напоминают по своему строению лабиринт. Перегородки позволяют охладить выхлопной газ, также при прохождении подобной системы звук значительно притихает. Они могут быть оборудованы перфорированными трубами.
Третьим типом являются прямоточные системы. Они также имеют систему по снижению шума, но она представлена специальными фильтрами и волокнами, которые установлены в середине самой трубы. Именно поэтому срок службы такого глушителя ограничивается сроком пригодности волокон внутри прямоточного глушителя.

Изготовление двойного выхлопа своими руками

При наличии у вас времени, материалов и необходимых технических средств изготовить двойной выхлоп для автомобиля ВАЗ можно самостоятельно. Основные детали выхлопной системы вам придётся всё-таки приобрести. Однако при изготовлении выхлопной системы вы сможете значительно сэкономить хотя бы и на приобретении деталей.

Опытные автомобилисты уже давно вывели два основных варианта изготовления двойного выхлопа для ВАЗов.

Первый вариант предусматривает изготовление выхлопа с различными угловыми показателями обеих выхлопных труб. При этом варианте вторая труба просто вваривается сбоку в трубу, которая идёт от коллектора. При работе автомобиля на холостом ходу выход выхлопных газов из труб практически равномерен, но при больших оборотах двигателя большая часть выхлопа выходит из прямой трубы, что идёт от коллектора.

Выхлоп с различными угловыми показателями обеих выхлопных труб

Иной вариант изготовления выхлопной системы обеспечит одинаковое количество выхлопных газов с обеих труб. При этом нужно к трубе, которая идёт от коллектора, под ровными углами приварить две трубы с одинаковыми показателями углов и поворотов. Это сможет придать конструкции более эстетичный вид.

Выхлоп с одинаковыми угловыми показателями обеих выхлопных труб

После выбора схемы строения выхлопной системы вам необходимо перейти к следующему этапу установки собственной конструкции двойного выхлопа. При установке самостоятельно изготовленной конструкции могут возникать проблемы с отклонениями труб от расположения старых держателей. Но и это не является большой проблемой, поскольку их можно изготовить и установить самостоятельно.

Помните, что перед установкой выхлопа собственного производства его необходимо обернуть асбестовым шнуром, который обеспечит теплоизоляцию. Она крайне необходима для того, чтобы избежать возгорания, поскольку в опасной близости расположена топливная система.

Что касается процесса установки, то он идентичен с тем, который был указан выше.

Чтобы более подробно ознакомиться со всеми нюансами изготовления и установки двойного выхлопа на автомобили ВАЗ, предлагаем вашему вниманию видео с более подробным описанием.

Установка заслонки

Заслонку устанавливают либо до, либо после глушителя. Громкость выхлопа прямотока будет явно снижена только при полностью закрытой заслонке. Остаются технологические просветы 3–5% для прохода отработавших газов — поэтому мотор не глохнет. В связи с этим мощность двигателя значимо уменьшается из-за перекрытия системы выхлопа.

заслонка изготовлена своими руками

Также применяют заслонку для переключения с прямоточного на обратноточный глушитель и наоборот при необходимости. В этом случае устанавливают новый глушитель параллельно старому, а заслонку монтируют перед ними. Эту схему уже используют на некоторых марках автомобилей с завода.

механическая регулировка заслонки осуществляется на ходу водителем из кабины

Проехать с закрытой заслонкой небольшое расстояние можно, а ездить постоянно — неприемлемо для двигателя.

заслонка установлена перед глушителем

Установка готового двойного выхлопа на ВАЗ

Наиболее простым вариантом для замены старого глушителя на двойной выхлоп является приобретение в магазине автозапчастей уже готовой конструкции двойного выхлопа. Выхлопные системы идентичны для таких автомобилей, как ВАЗ 2115 и ВАЗ 2114, подобная ситуация отмечается и для моделей 2109 и 2108. Взаимозаменяемость деталей в разных моделях позволяет подобрать оптимальную конструкцию двойного выхлопа.

Взаимозаменяемость деталей в разных моделях позволяет подобрать оптимальную конструкцию двойного выхлопа

При самостоятельной установке вам потребуется небольшой набор инструментов: комплект ключей и отвёртка. Для крепления также понадобятся хомуты и кронштейны крепления.

Все о выхлопной системе ВАЗ 2115. Устройство, поломки и ремонт

Конструктивные особенности и современная выхлопная система на ВАЗ 2115. Возможно, тема и не сильно впечатляет актуальностью, но многие водители не знают из чего она состоит и как ее можно починить в случае поломки. Согласитесь, что форсировать по городу с диким выхлопом сзади не по душе многим. От того, как слаженно она будет работать, зависит громкость звука из глушителя. Основное назначение системы — это отвод отработанных газов из двигателя автомобиля с помощью труб и каналов. Чаще всего неисправности возникают из-за механического повреждения, вследствие износа или негативного влияния погоды. О том, из чего она состоит и какие основные способы устранения поломок, рассмотрим чуть ниже.Структура выхлопной системы

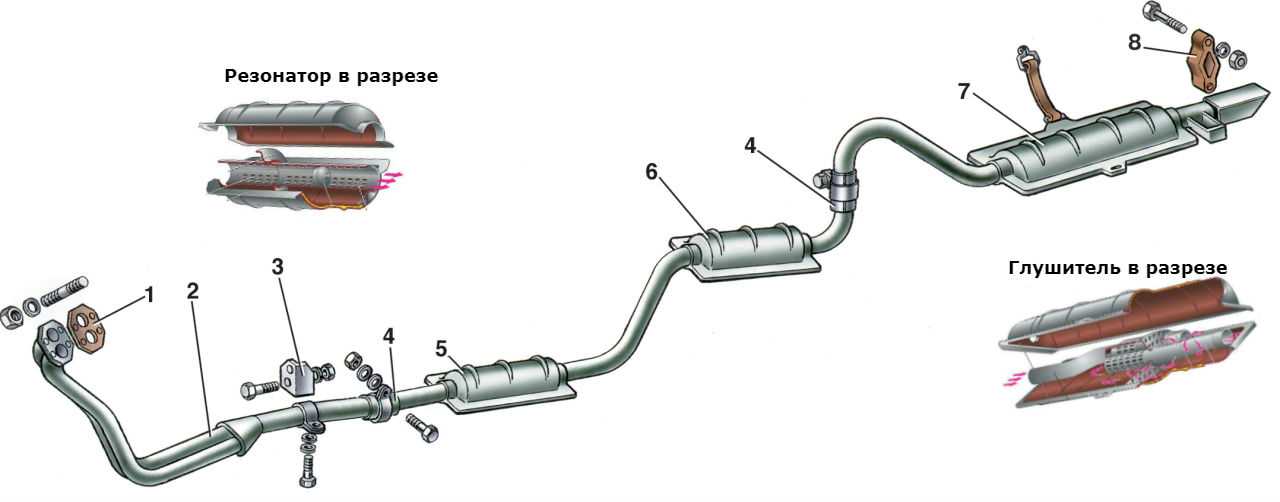

Выхлопная система на ВАЗ 2115 состоит из:

Кронштейн крепления приемной трубы;
Асбестовая прокладка, которая устанавливается между трубой и выпускным коллектором;
Пластина крепления;
Труба приемная;
Графитовая прокладка;
Катализатор;
Резиновая подушка;
Второстепенный глушитель;
Главный глушитель;
Резиновая Подушка задняя.
Хомут.

Неисправности

Разное механическое повреждение;
Прогорания асбестовой прокладки;
Усталость и износ металла и как следствие прогорания;
Дефекты на соединении стыков;
Трещины.

Учитывая вышеизложенное, прежде всего водитель должен определить источник заражения, и проработать схематически путь его устранения. Представим, что на вашем авто прогорел глушитель

, это самое распространенное явление на многих авто и ВАЗ 2115 этом не исключение.

Алгоритм

Загоняем автомобиль на смотровую яму или стационарную эстакаду; Глушим двигатель, выжимаем ручной тормоз, клиним колеса башмаками или ставим на первую передачу, можно выбирать любой вариант; Даем выхлопной системе немного остыть, так как под воздействием отработанных газов, она обостряется. Можно с легкостью обжечь пальцы рук. Все работы проводим обязательно в перчатках. Убедившись в том, что трубы остыли, с помощью накидков отвинчиваем соединительные хомуты между глушителем и резонатором, другое название второстепенное глушитель. Из резинового хомута-держателя снимаем крюк, которым он крепит глушитель к днищу авто; Между соединениями будет уплотнительное кольцо, будьте внимательны, чтобы не повредить его и не потерять. Проведите визуальную диагностику, при необходимости замените новым. Как правило, негативное влияние сказывается на коротком сроке службы; Сняв глушитель, откладываем его в сторону, чтобы не мешал процессу. Новое кольцо смазываем предварительно термостойким герметиком, таким путем продлеваем срок службы; Устанавливаем компоненты системы в обратном порядке. Обязательно после монтажа заводим двигатель и тестируем систему

Обратите внимание на то, чтобы не было утечек газовых потоков, в противном случае ваша работа будет коту под хвост. Если все нормально, можете дальше продолжать путь

Если нет – устраняет недостатки.

Схематично система выхлопов выглядит так:

из камеры сгорания выходит поток газов через выпускной коллектор, приемную трубу, нейтрализатор, резонатор, непосредственно сам глушитель.

Слабым местом или «болячкой» также бывает прогорание прокладки

между головкой блока цилиндров и выпускном коллекторе. Несмотря на плотный прижим по периметру с помощью четырех болтов-шпилек. Асбестовая прокладка все равно прогорает, и мотор выделяет неприятный и громкий звук.

В современных автомобилях, в том числе и ВАЗ 2115 используется нейтрализатор для существенного снижения выбросов в атмосферу, это оксиды азота, углерода, углеводорода. Конструктивно он состоит из двух частей катализаторами из платины, палладия. Проходя через эти пластины газы, вступающие в реакцию, в результате получается низкотоксичный оксид, вредность которого на окружающую среду минимально. Как утверждают специалисты, очищение проходит порядка на 85-95%.

Контроль за работоспособностью нейтрализатора

осуществляет датчик кислорода, который сканирует содержание оксида свинца в газовой среде. Автомобилей, которые оборудованы таким устройством, категорически запрещено использование этилированного топлива.

Неисправное зажигание или не правильная его регулировка может служить причиной преждевременного выхода нейтрализатора из строя. Несгоревший бензин заботится керамические пластины, что приводит затруднение утечки газов и закупорки системы. Первым признаком может служить резкая потеря мощности двигателем. Соответственно ремонтные или профилактические работы не за горами.

видео —

Видео об изготовлении и установке двойного выхлопа на автомобиле ВАЗ

При усовершенствовании автомобиля люди прибегают к различным способам, которые позволяют выделить их транспортное средство среди остальных моделей. Самым быстрым и относительно дешёвым является установка двойного выхлопа. Установка более совершенной выхлопной системы, кроме внешнего вида, может придать и большей мощности за счёт более лёгкого выхлопа. Иногда автомобили нуждаются в установке двойного выхлопа при увеличении объёма и мощности двигателя, это позволит получить максимальную производительность, на которую способен автомобиль. Такой тюнинг можно осуществить и самостоятельно. При изготовлении двойного выхлопа на автомобили ВАЗ не понадобятся большие денежные вливания, а при наличии собственного инструмента и вовсе необходимо приобрести только расходные материалы.

Изготовление двойного выхлопа своими руками

При наличии у вас времени, материалов и необходимых технических средств изготовить двойной выхлоп для автомобиля ВАЗ можно самостоятельно. Основные детали выхлопной системы вам придётся всё-таки приобрести.
Однако при изготовлении выхлопной системы вы сможете значительно сэкономить хотя бы и на приобретении деталей.

Опытные автомобилисты уже давно вывели два основных варианта изготовления двойного выхлопа для ВАЗов.

Первый вариант предусматривает изготовление выхлопа с различными угловыми показателями обеих выхлопных труб. При этом варианте вторая труба просто вваривается сбоку в трубу, которая идёт от коллектора. При работе автомобиля на холостом ходу выход выхлопных газов из труб практически равномерен, но при больших оборотах двигателя большая часть выхлопа выходит из прямой трубы, что идёт от коллектора.

Выхлоп с различными угловыми показателями обеих выхлопных труб

Иной вариант изготовления выхлопной системы обеспечит одинаковое количество выхлопных газов с обеих труб. При этом нужно к трубе, которая идёт от коллектора, под ровными углами приварить две трубы с одинаковыми показателями углов и поворотов. Это сможет придать конструкции более эстетичный вид.

Выхлоп с одинаковыми угловыми показателями обеих выхлопных труб

Что касается процесса установки, то он идентичен с тем, который был указан выше.

Этапы тюнинга выхлопной системы

Разберем для начала паук 4-2-1 или 4-1, не важн о . П аук в отличии от катализатора внутри совершенно пустой это раз, два конструкция паука сварена таким образом, что выхлопные газы выходя, проходят каждый по своему каналу в трубе на 38мм, затем соединяется в 2 трубы на 43мм и затем все в одну на 51мм, либо под большие мощности на 60мм трубе. Именно поэтому он и получил название п аук 4-2-1, то есть все выхлопные газы выходят без каких либо сопротивлений, и к тому же, в трубах диаметром больше ш татного коллектора. Тем самым мы получаем прибавку в мощности, а точнее раскрываем потенциал двигателя.

Следующий пункт – это прямоточный резонатор. М ногие думают, что менять его нет смысла: » Я лучше поставлю только паук и все ОК», только не следует забыват ь что 10-12л.с. мы получаем только тогда, когда ставим полный комплект выпуска и резонатор и глушитель в том числе. П очему мы не рекомендуем ставить паук без резонатора? П ервое – это проблемы с установкой, так как пауки производятся именно под свой резонатор, а значит установка с о штатным требует сварки. В торое – это диаметр штатного резонатора 48-51мм и тюнинг 51-60мм. Кроме того, штатный резонатор глушит потенциал мотора так как в нем тоже стоит своего рода фильтр и пламя гаситель, а прямоточном резонаторе фильтро в нет – есть только пламя и звуко гаситель, что опять же позволяет газам выходим без сопротивления.

Вот мы и подобрались к глушителю. М ногие считают, что не устанавливая паук и резонатор, а заменив только глушитель – это и ес ть тюнинг выпуска, а значит «тачка от этого прет». Спешим разруш ить этот миф.Н ЕТ – от одного глушителя машин а не поедет, а только изменит звук, от которого не будет никакого толка в плане производительности , т.к. все у душение двигателя происходит еше раньше в выпускном катализаторе и резонаторе. Э то сравнимо с праздничны ми дудками , в которые надо дуть как можно сильнее, до покраснения , чтобы из них пошел звук. В глушителе опять же все сводится к сопротивлени ю и диаметру труб. Собрать выпуск без глушителя еще можно, но лучше это делать на приоре и гранте, где штатный диаметр труб идет 51мм. З десь уже спортивный глушитель не дает много мощности, но на 2109, 2110 и 2114 лучше менять и глушитель, так как у этих автомобилей идет система на 48 трубе. Прямоточный глушитель несет в себе 1-2л.с., но им можно добавить спортивный звук и хороший внешний вид.

Закрепляем информацию и разрушаем еще пару мифов. Если в ы взялись за тюнинг двигателя, то начните с выхлопной системы и устанавливайте именно полный комплект. И только над глушителем можете подумать. Что касаемо мифов, то многие говорят, а в частности люди за 35-40лет, что от выпуска вы уменьшаете ресурс двигателя, садятся кольца на поршнях и увеличивается расход, все это только лишь «МИФ», все перечисленные минусы не имеют ни какой связи с тюнингом выпускной системы, они имеют отношение только напрямую к водителю и манеры езды.

В общем тюнингуйте свой двигатель, начиная с выхлопной системы, которая стоит малых денег, но дает отличный старт к пониманию о том, чего именно вы хотите от автомобиля. Да и если Вы уже увеличели мощность и Вам этого оказалось мало, попробуйте посетить раздел Тюнинга КПП

Катализатор ВАЗ-2114 — устройство и замена

Катализатор ВАЗ-2114 (он же каталитический нейтрализатор) является одним из основных компонентов выхлопной системы автомобиля. Эта деталь служит для снижения уровня токсичности выхлопов в атмосферу. И сегодня мы поговорим об устройстве этого элемента и расскажем, как производится замена катализатора на ВАЗ-2114 своими руками.

Устройство

По своей конструкции эта часть включает в себя такие элементы, как:

Кузов;
Теплоизоляция;
Несущий блок.

Особое внимание следует уделить последнему пункту. Несущий блок является основой для такой детали, как катализатор

ВАЗ-2114 и многие другие отечественные автомобили снабжаются керамическими носителями, не подвергающимися деформации при высоких температурах и вибрациях. По своей конструкции этот элемент представляет собой набор продольных ячеек, увеличивающих площадь контакта с выхлопными газами.

Каталитические средства

На их поверхность нанесены каталитические вещества. В качестве таких агентов используются платина, родий и палладий. Эти вещества значительно ускоряют протекание реакций в нейтрализаторе. По своим свойствам палладий и платина относятся к окислительным катализаторам. Эти вещества способствуют окислению углеводородов в водяном паре. В этом угарный газ CO они превращаются в углекислый газ.

Родий является восстанавливающим катализатором. Он способен восстанавливать оксид азота до безвредных компонентов. То есть все эти вещества позволяют снизить концентрацию вредных веществ в выхлопных газах, выходящих в окружающую среду.

Сам несущий блок помещен в удлиненный металлический кожух, между которыми находится слой теплоизоляции. В корпусе также находится кислородный датчик. По своим размерам этот элемент не слишком велик по сравнению с автомобильным глушителем.

Насколько эффективен катализатор?

Как показывает практика, при температуре эксплуатации 300 градусов Цельсия этот элемент способен задерживать до 90 процентов всех токсичных веществ. Таким образом, катализатор значительно повышает стандарт токсичности отработавших газов.

Как определить неисправность этой детали?

Со временем вставка катализатора (ВАЗ-2114 «Самара») и механизм, как и любая другая техническая деталь, имеет свойство изнашиваться (в данном случае забиваться). Среди основных признаков неисправностей можно выделить следующие:

Значительное падение мощности двигателя. При движении возникает ощущение, что машина уже не тянет, особенно на подъем и разгон.

«Плавающие» обороты на холостом ходу. Конечно, это может свидетельствовать о ряде других проблем. Например, это неправильная настройка карбюратора или неисправность дроссельной заслонки, или некорректная работа датчика массового расхода воздуха.

А так как эти симптомы неисправностей могут быть вызваны совершенно разными элементами автомобиля, так же обращаем внимание на сам ресурс такой детали, как катализатор. ВАЗ-2114 выхаживает с этим элементом около 60-80 тысяч километров

Тогда деталь забита и ее нужно менять. Правда, не всегда ресурс может быть таким. Иногда достаточно даже одной заправки на недобросовестной АЗС, чтобы забить эту деталь вместе со всеми топливными фильтрами. Кстати, в западных странах катализаторы эксплуатируются и 100 тысяч километров. Правда, качество поставляемого туда топлива значительно уступает отечественному.

Как заменить эту деталь своими руками?

Сначала нужно найти, где он находится. А катализатор ВАЗ находится на моделях 2114 «Жигулей» за выпускным коллектором ДВС.

Итак, сначала находим крепления резонатора. Последний также должен располагаться за выпускным коллектором. Затем откручиваем все крепления и снимаем шайбы пружинного типа.

После этого откручиваем крепление впускной трубы. Здесь нам нужно снять болты вместе с пружиной. При этом катализатор следует держать снизу. Все, деталь полностью освобождена от креплений. Затем смело убираем катализатор (ВАЗ 2114 «Жигули») в сторону и вытаскиваем его. Теперь установите новый в порядке, обратном снятию.

Кстати, у наших автовладельцев не всегда есть возможность поменять катализатор на новый. Дело в том, что в России нет таких строгих норм по токсичности выхлопов, и поэтому там водители устанавливают обычный пламегаситель. С ним, по словам автомобилистов, гораздо меньше хлопот, чем с обычным катализатором. Однако окончательное решение будет за вами – устанавливать новый катализатор или монтировать пламегаситель. Последний можно приобрести в магазине или сделать самому (на это уходит не более 1-2 часов свободного времени).

Итак, мы выяснили, что такое автомобильный катализатор и какую функцию он выполняет для автомобиля.

Виды глушителей для создания двойного выхлопа

Резонаторные глушители, как правило, изготовлены из качественной перфорированной трубы с окружающей её камерой.
Именно окружающая камера и обеспечивает глушение шумов, которые имеют определённую частоту. Иногда может быть установлено несколько резонаторов.
Глушитель типа «стандарт» представлен системой перегородок, которые напоминают по своему строению лабиринт.
Перегородки позволяют охладить выхлопной газ, также при прохождении подобной системы звук значительно притихает. Они могут быть оборудованы перфорированными трубами.
Третьим типом являются прямоточные системы.
Они также имеют систему по снижению шума, но она представлена специальными фильтрами и волокнами, которые установлены в середине самой трубы. Именно поэтому срок службы такого глушителя ограничивается сроком пригодности волокон внутри прямоточного глушителя.

При выявлении даже самого небольшого участка откалывания краски его брать не нужно: это первый показатель, что глушитель уже подвержен коррозийным процессам и долго вам не прослужит. Большинство предлагаемых вариантов сейчас изготовлено из сплавов или нержавеющей стали.
Обратите внимание на длину нового глушителя, места крепления к кузову.

Этапы установки двойного выхлопа

Прежде всего необходимо демонтировать старый глушитель.
После следует провести подвешивание правой части нового глушителя на правую часть авто (помещённого предварительно на подъёмник), при этом использовать имеющиеся подушки. При этом левую часть крепить не следует, нужно лишь соединить глушитель с резонатором, используя хомут и уплотнители.
Далее необходимо провести соединение левой части глушителя с основной частью через патрубки. При этом нужно учитывать расположение прутка крепления, также необходимо рассчитать место, где будут размещены держатели в виде скоб.
Необходимо с помощью дрели проделать два отверстия диаметром в 1,5 мм в лонжероне. Эти отверстия смогут крепить держатель, который привинчивается саморезами.
Проделанные операции позволяют перейти к креплению основной левой части. Крепление осуществляется за счёт введения подушки глушителя непосредственно в скобообразный держатель, в подушку также вводится и пруток отвода.
Противоположная сторона глушителя крепится с использованием хомутов с уплотнительными кольцами. Это крепление не должно быть слишком тугим.
Все проделанные работы позволяют перейти к процессу регулировки и установления симметрии между двумя насадками выхлопных труб. Первоначально слабое затягивание соединений позволит провести доводку установки.
