Раздвоенный выхлоп на приору седан

Как сделать прямоток на ВАЗ 2107 своими руками

Изготовление прямотока на “семерку” не сильно отличается по сложности от переделки штатного глушителя. Чтобы сделать прямоток на ВАЗ 2107 своими руками, следует выполнить такие действия:

  • отрезать кусок трубы диаметром 42 миллиметра и длиной, равной длине глушителя;

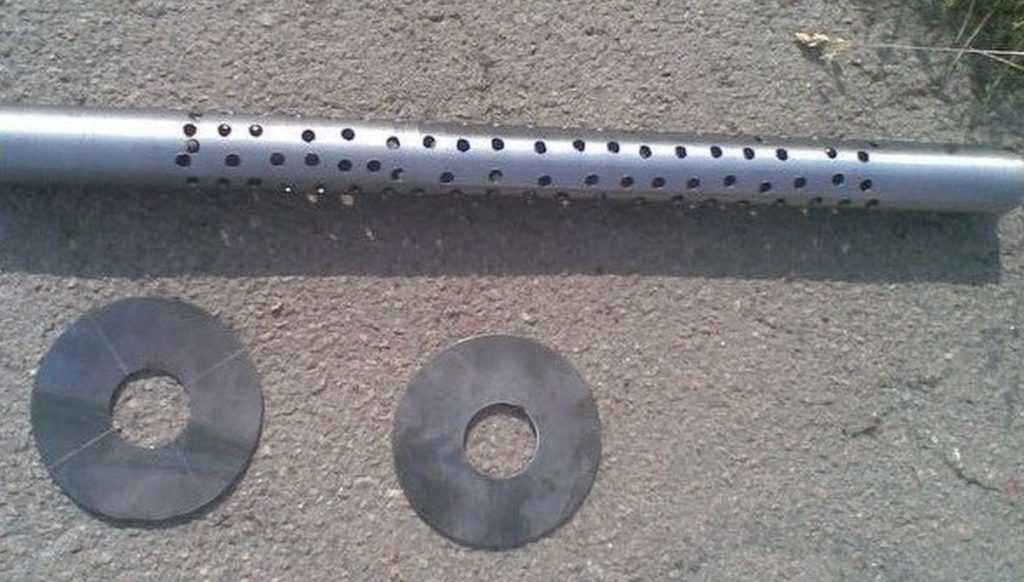

  • просверлить в более тонкой трубе множество отверстий, оставив целыми только 5-7 сантиметров с ее краев;
  • на краях трубы установить и приварить пару фланцев так, чтобы с каждого края выступало по 5-6 сантиметров трубы;
  • обмотать поверхность заготовки между фланцами минватой, асбестовой тканью, затем минватой;
  • надеть сверху минваты трубу большего диаметра, обрезав ее так, чтоб ее длина совпадала с межфланцевым расстоянием;
  • приварить края толстой трубы к фланцам, сделав герметичный шов;
  • покрасить прямоток жаростойкой краской.

Совет: чтобы усилить звук выхлопа, подчеркнув его низкочастотные характеристики, необходимо отрезать небольшой кусок 130-миллиметровой трубы и приварить его на конец глушителя.

При переделке штатной системы выхлопа или самостоятельном изготовлении прямотока необходимо внимательно отнестись к качеству сварных швов, обеспечивающих герметичность конструкции, и уделить особое внимание антикоррозийному покрытию изделия. В противном случае дождевая вода и солевой раствор с зимних дорог приведут к быстрому появлению сквозной коррозии

Замена обратноточного глушителя на прямоточный своими руками

При изготовлении прямотока целесообразно применить положительные свойства конструкций нескольких типов.

Причины замены стандартного глушителя на прямоточный

Владельцы автомобилей меняют заводской глушитель на прямоток по нескольким причинам:

  • получение прибавки мощности двигателя;
  • субъективное улучшение акустических параметров выхлопа;
  • повышение эстетических параметров автомобиля;
  • полная модернизация выпускного канала;
  • установленный глушитель вышел из строя.

Инструменты и материалы для работы

Прямоточный глушитель часто покупают, но для любителей инструментов и неуёмной жажды творчества рекомендуем изготовить его своими руками. Детали предпочтительнее выполнить из нержавеющей стали толщиной 0,8–2,0 мм. Заготовки из чёрного металла подбирайте толщиной для корпуса 1,0–1,5 мм, остальные 2,0–4,0 мм, чтобы избежать преждевременного прогара деталей, а также используют заготовки из стандартного. Для корпуса применяют подходящие по размеру: огнетушитель, термос, пустой газовый или баллон акваланга.

Для набивки камеры глушителя применяют негорючий пористый материал или их комбинацию:

  • базальтовую или другую минеральную вату;
  • мелкоячеистую металлическую сетку;
  • металлические сеточки для кухни;
  • металлическую стружку.
  • шлифовально-угловая машинка (болгарка);
  • дрель или сверлильный станок;
  • сварочный аппарат;
  • расходные материалы: диски по металлу для болгарки, свёрла, электроды и пр.

Переделка старого глушителя

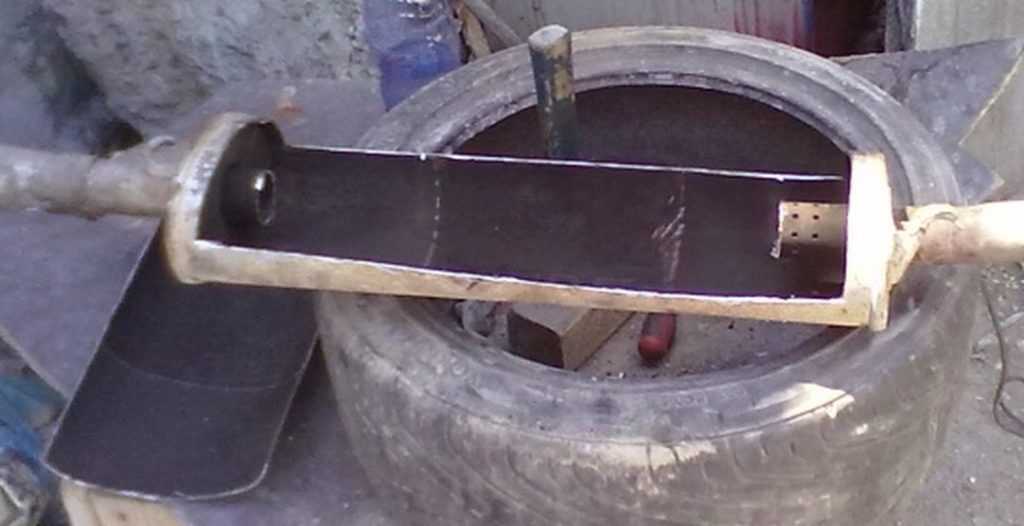

  1. Старый глушитель демонтируем, разбираем с помощью болгарки, оставляем детали корпуса и входной патрубок. При сохранении перегородок сверлим в них отверстия для прохода выхлопных газов. Камеры дополнительно снижают громкость выхлопа.

из старого глушителя вырезаем всё, что не нужно

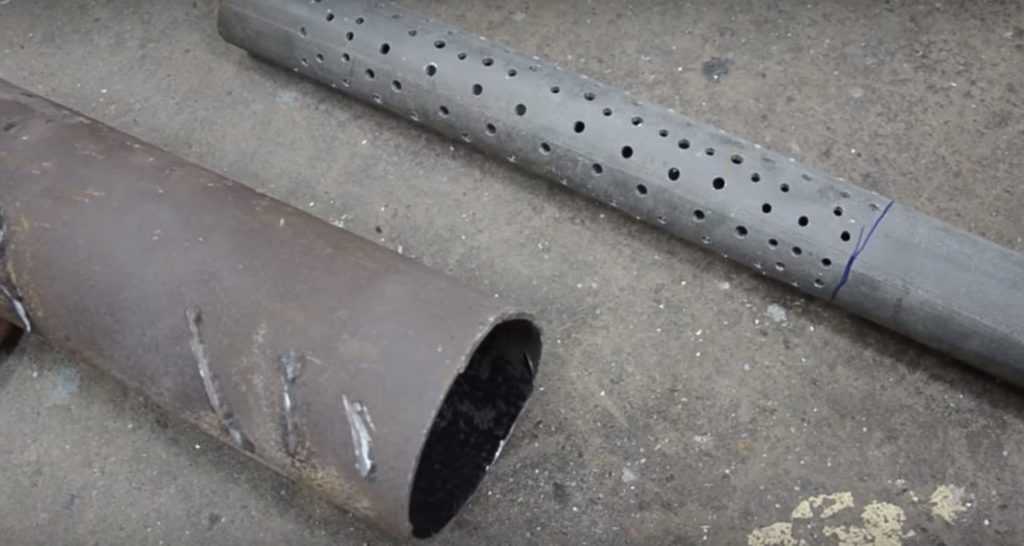

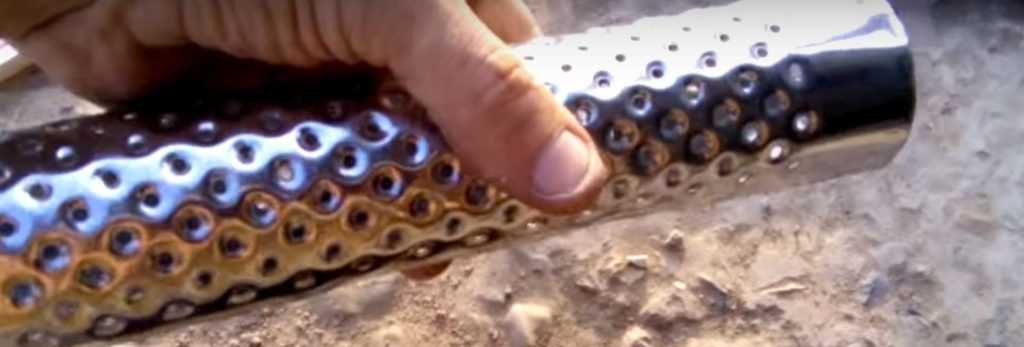

Перфорируем внутреннюю трубу доступным способом. Диаметр перфорированной трубы равен диаметру входного патрубка или больше до 30%.

небольшое количество мелких отверстий поможет сохранить при выхлопе сочный басистый гул от мотора

Учитывайте, что через большие отверстия и пазы из камеры быстрее будут «выдуваться» волокна минеральной ваты.

нержавеющая сталь помогает увеличить срок эксплуатации деталей и механизмов в несколько раз

В дальнейшем диаметр внутренней трубы возможно уменьшить путём несложных манипуляций, а увеличить — несоизмеримо сложнее.

длину трубы отрезаем в нужный размер

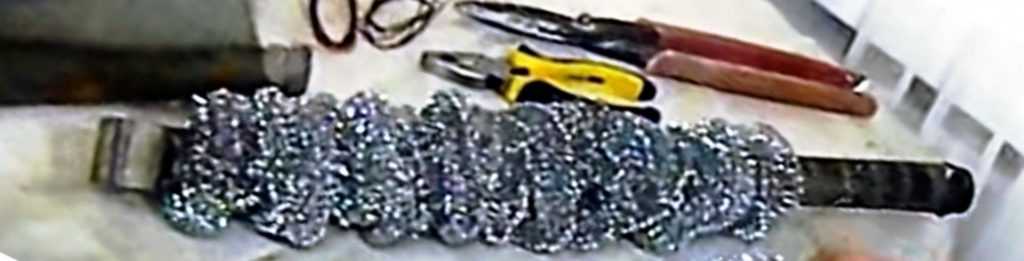

Надеваем на место перфорации трубы металлические сеточки для кухни.

внутреннюю перфорацию перекрываем мелкопористым негорючим материалом

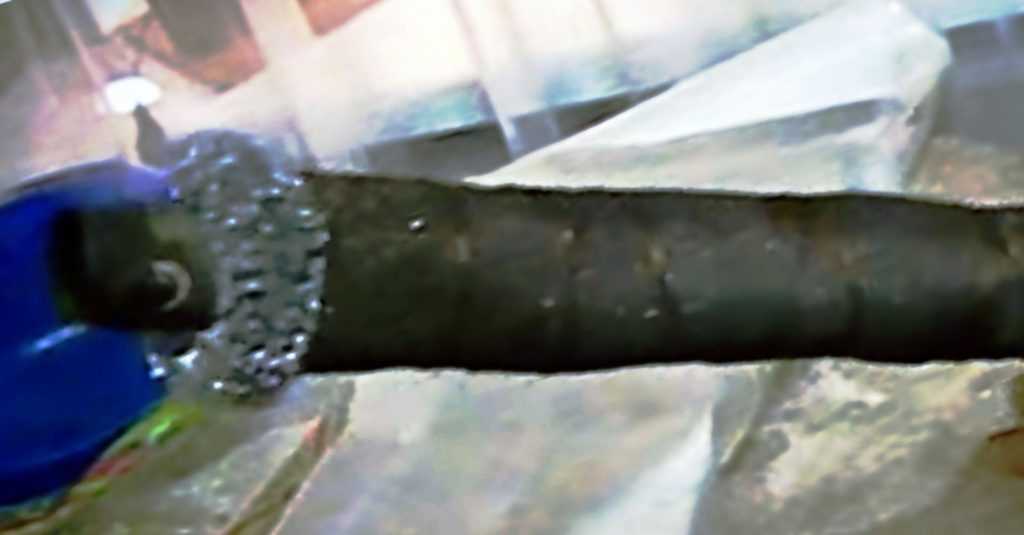

Плотно обкручиваем кухонные сеточки металлической сеткой в 1–3 слоя. Сетку фиксируем отожжённой стальной проволокой с множественной перекруткой или обжимаем несколькими хомутами.

усиливаем перфорацию, снижая её проницаемость для минеральной ваты

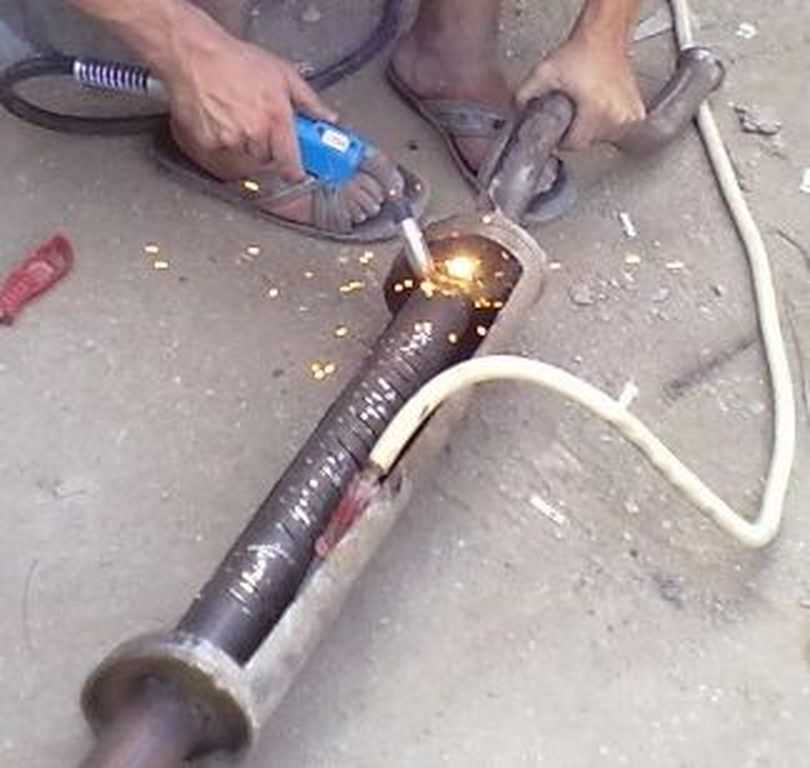

Согласуем и зачищаем места сварки, привариваем перфорированную трубу на штатное место.

сварку проводим с соблюдением всех правил безопасности

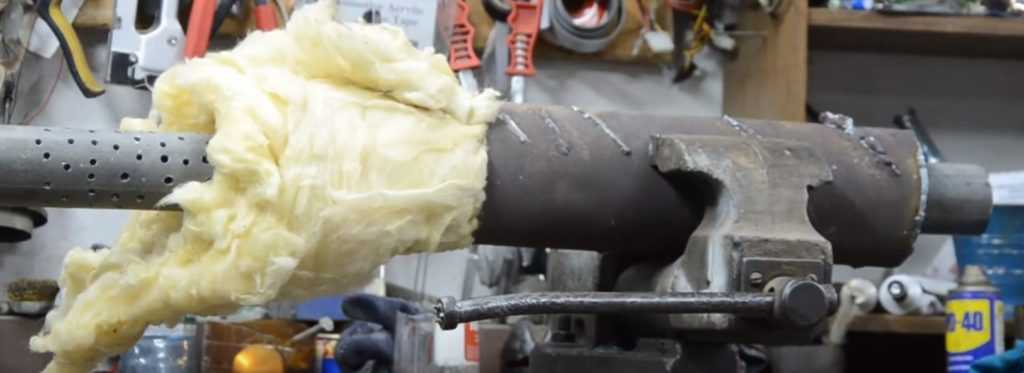

Все свободное пространство внутри глушителя плотно заполняем выбранным наполнителем.

наличие нескольких камер способствует большей функциональности глушителя

Работа с минеральной ватой требует индивидуальных средств защиты.

отсутствие металлической сетки между отверстиями и ватой приведёт к более быстрому «выдуванию» ваты из глушителя

Прихватываем край «крышки» корпуса двумя-тремя прихватками, чтобы избежать смещения и завариваем корпус.

Для защиты от коррозии и придания эстетического вида красим термостойкой краской в любимый цвет.

Чтобы глушитель служил дольше, в корпусе сверлим одно или несколько отверстий диаметром 1,5–2,0 мм для оттока конденсата. Для определения нижней точки автомобиль должен стоять горизонтально.

Видеоматериалы про глушитель

В интернете есть множество видеороликов, на которых авторы изобретательно и просто демонстрируют изготовление прямотока своими руками.

Видео: как изготовить глушитель-прямоток своими руками

Ещё один наглядный пример изготовления глушителя с нуля. Вариант прямотока выполнен из нержавеющей стали с двумя выхлопными патрубками.

Видео: как изготовить глушитель-прямоток из нержавеющей стали

Этапы установки двойного выхлопа

  1. Прежде всего необходимо демонтировать старый глушитель.
  2. После следует провести подвешивание правой части нового глушителя на правую часть авто (помещённого предварительно на подъёмник), при этом использовать имеющиеся подушки. При этом левую часть крепить не следует, нужно лишь соединить глушитель с резонатором, используя хомут и уплотнители.
  3. Далее необходимо провести соединение левой части глушителя с основной частью через патрубки. При этом нужно учитывать расположение прутка крепления, также необходимо рассчитать место, где будут размещены держатели в виде скоб.
  4. Необходимо с помощью дрели проделать два отверстия диаметром в 1,5 мм в лонжероне. Эти отверстия смогут крепить держатель, который привинчивается саморезами.
  5. Проделанные операции позволяют перейти к креплению основной левой части. Крепление осуществляется за счёт введения подушки глушителя непосредственно в скобообразный держатель, в подушку также вводится и пруток отвода.
  6. Противоположная сторона глушителя крепится с использованием хомутов с уплотнительными кольцами. Это крепление не должно быть слишком тугим.
  7. Все проделанные работы позволяют перейти к процессу регулировки и установления симметрии между двумя насадками выхлопных труб. Первоначально слабое затягивание соединений позволит провести доводку установки.

Рёв, стрельба, конденсат и другие поводы заглянуть под машину

Обнаружить проблемы с глушителем легко. Трудно не заметить посторонние звуки, доносящиеся из-под машины, или резко изменившиеся тональность и громкость отклика на нажатие газа. Нередко можно заметить жидкость, вытекающую или даже брызгающую из выхлопной трубы. Всё это признаки неисправностей, но все ли они говорят о проблемах именно в выхлопной системе?

Жидкость в глушителе

Жидкость, капающая из выхлопной трубы — распространённое явление. Однако стоит различать, какая именно это жидкость. Если это вода, в этом нет ничего страшного. При изменении температуры среды влага из воздуха конденсируется на поверхностях глушителя. В случае использования стального глушителя, это может привести к коррозии, но обычно в выхлопной системе «Приоры» используется алюминизированная сталь или нержавеющая, а значит, ущерб от воды будет минимальным. В случаях сильного скопления воды бывалые автомобилисты обычно сверлят в «бочонке» глушителя дренажное отверстие.

В случае чрезмерного скопления воды в глушителе, зимой можно столкнуться с обледенением выхлопной трубы

Если же из выхлопной трубы капает тосол, неисправность стоит искать не в глушителе, а в двигателе. Причина может быть в износе прокладки головки блока цилиндров, а также в разгерметизации самого блока. Тосол в выхлопной трубе — симптом серьёзных проблем, и при его обнаружении стоит безотлагательно провести диагностику двигателя.

Хлопки и выстрелы из выхлопной трубы

Хлопки, доносящиеся из глушителя, сигнализируют о наличии неисправности. Однако это тоже неисправность двигателя, а не выхлопной системы. Выстрелы или хлопки из выхлопной трубы говорят о том, что смесь воздуха и бензина не догорает в блоке цилиндров, а значит, услышав их, стоит проверить свечи и свечные провода, а также исправность газораспределительного механизма. Проблемы со сгоранием смеси не являются симптомом поломки глушителя, однако могут стать её причиной.

Видео: так звучат хлопки из глушителя

https://youtube.com/watch?v=4nj7G3So-6U

Стук из-под машины

Стук из-под днища машины во время езды или дребезжание от вибраций — явление неприятное. Глушитель может задевать бензобак или днище кузова. Возможных причин этому несколько.

  1. В первую очередь проверьте резиновые подвески глушителя. Их износ приводит к расшатыванию всей выхлопной системы. Эти крепления продаются в большинстве магазинов автозапчастей. Их цена обычно не превышает 100 рублей за одну штуку. Замените подвески на новые, и стук прекратится.
  2. Стоит проверить, не расшатан ли хомут, соединяющий основной глушитель и дополнительный. При необходимости следует заменить болты и гайки крепления. Для замены лучше всего использовать крепёж из термостойких материалов.
  3. Использование неправильной модели глушителя с изгибами труб, отличающимися от оригинальной запчасти, может привести к возникновению контакта между выхлопной трубой и разными узлами автомобиля: корпусом, бензобаком и даже подвеской. Будьте внимательны при выборе глушителя.

Занизил машину — стучит глушитель

При установке на «Приору» короткоходной подвески любители тюнинга нередко сталкиваются с ситуацией, когда балка подвески, переместившаяся ближе к корпусу, начинает задевать глушитель. Решить эту проблему можно сменив подвески глушителя на новые, более подходящей формы.

Громкий рёв на оборотах

Если выхлопная система автомобиля теряет герметичность, она не может эффективно снижать громкость выброса отработанных газов. Выхлоп в таком случае зачастую приобретает «псевдоспортивное» звучание. Поэтому, если глушитель зарычал, стоит искать в нём брешь. Она может быть на корпусе глушителя или на трубах. Имеет смысл проверить соединения и их крепления. Если металл, из которого изготовлен глушитель, невысокого качества, выхлопная труба может прогореть и от температуры. Свой вред выхлопной системе наносят время, коррозия и качество отечественных дорог.

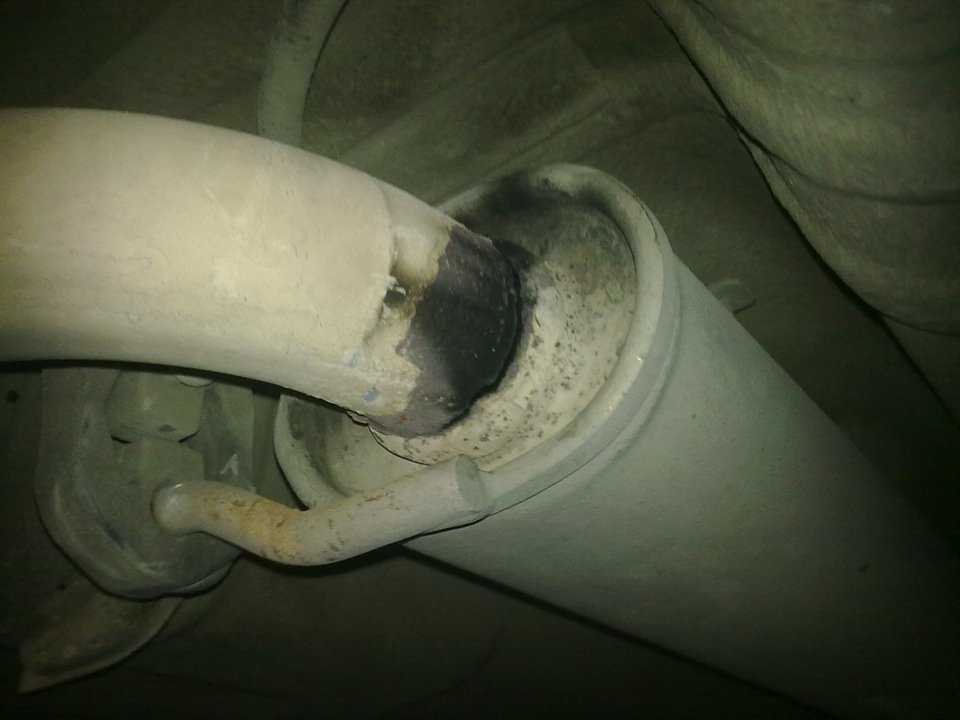

Под воздействием давления и температуры могут образоваться пробоины

Прогоревший или пробитый глушитель проще всего заменить. Если разгерметизация произошла в месте стыков, можно ограничиться заменой уплотнительного кольца и необходимых деталей крепежа.

Инструкция по замене глушителя и не только

Замену глушителя на «Приоре» легко произвести, загнав автомобиль на эстакаду, или разместив его над смотровой ямой

Некоторые автолюбители просто поднимают одну сторону автомобиля домкратами, но в таком случае очень важно использовать страховочные упоры

Прежде чем приступать к замене глушителя, стоит разобраться ещё с несколькими деталями выхлопной системы. Необходимость в замене проставочных колец, резиновых подвесок или гофры может появиться уже в процессе осмотра или даже демонтажа глушителя.

Меняем уплотнительное кольцо

Уплотнительное кольцо изготавливается из термостойкого армированного материала и служит для понижения температуры выхлопных газов. В процессе эксплуатации оно выгорает.

Уплотнительное кольцо глушителя не только делает соединение герметичным, но и снижает температуру отработанных газов

Удобнее всего поменять кольцо в процессе установки нового глушителя. Для замены необходимо открутить болты, соединяющие глушитель и резонатор. Разомкнув части глушителя, вы увидите уплотнительное кольцо и сможете заменить его.

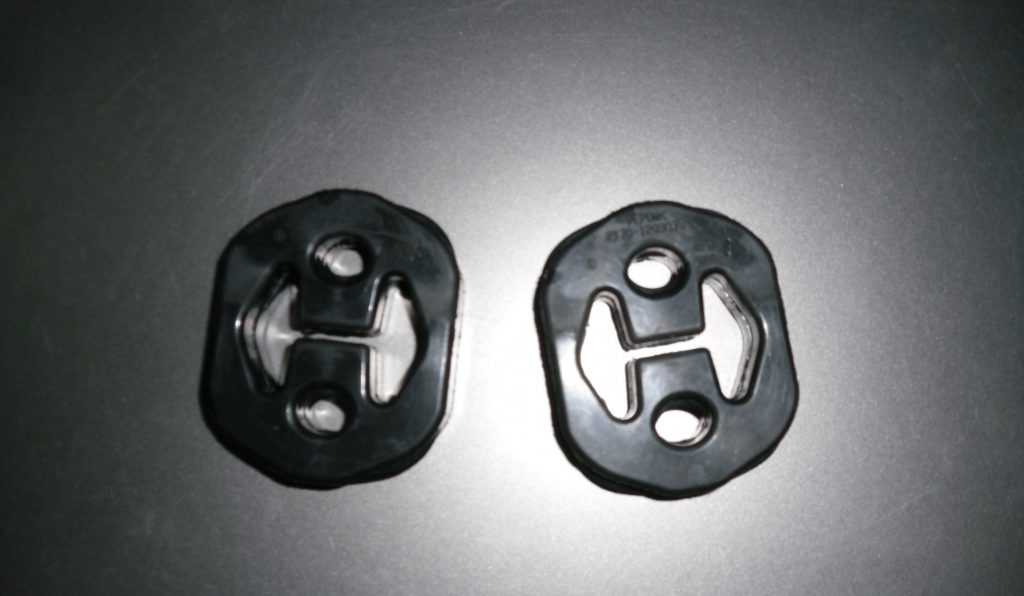

Устанавливаем новые резиновые подвески

Резиновые подвески, на которых крепятся глушитель и резонатор, лучше поменять при первых признаках износа. Это может спасти от более серьёзных проблем с выхлопной системой. Чтобы снять крепление, сначала надо отсоединить от него глушитель, а затем снять саму подвеску с крючка. Перед установкой новой подвески крючок лучше промыть от грязи, чтобы новая резинка держалась надёжно.

Подвески глушителя на «Приору» продаются в большинстве магазинов запчастей

Меняем гофру глушителя

Гофра глушителя служит для понижения вибрации выхлопной системы. Этот узел обычно изготавливают из нержавеющей стали. Служит она довольно долго, но со временем всё же требует замены. Если вы обладаете навыками аргонной сварки, то сможете поменять гофру глушителя на «Приоре» самостоятельно.

Приваривать гофру следует аккуратно, чтобы не повредить глушитель

В первую очередь, нужно замерить старую гофру и подобрать новую подходящего размера. Затем следует аккуратно вырезать старую гофру, а на её место вставить и приварить новую.

Инструкция по замене глушителя и резонатора на «Ладе-Приоре»

Для замены глушителя на «Приоре» вам понадобятся следующие инструменты:

  • гаечные ключи на 7 и 13;
  • отвёртка с плоским жалом;
  • зубило;
  • молоток.

Следуя приведённой ниже инструкции, вы сможете самостоятельно демонтировать старый глушитель и установить новый. При необходимости можно поменять и резонатор.

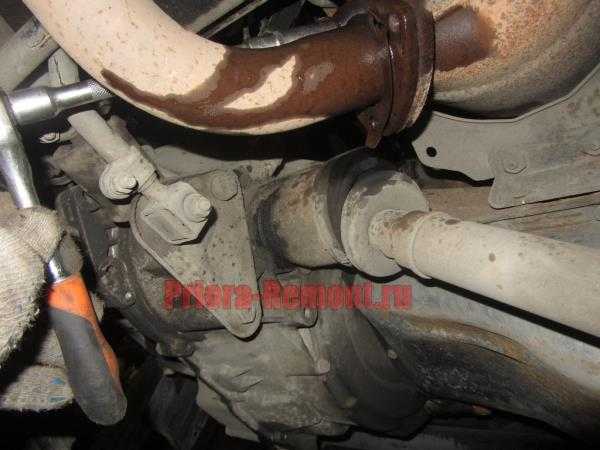

  1. Открутите болты хомута, соединяющего трубы глушителя и резонатора.

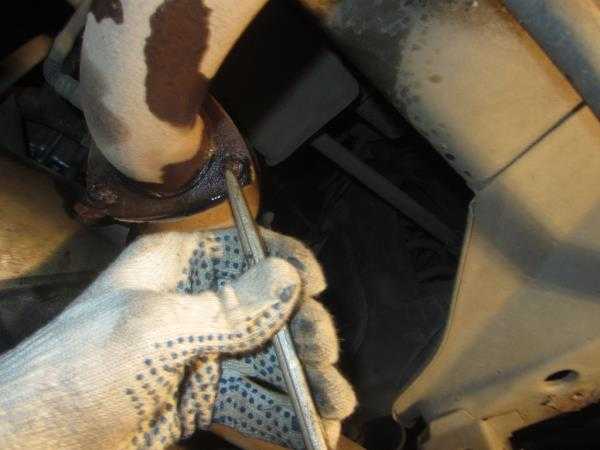

  2. Разомкните трубы и извлеките уплотнительное кольцо.
  3. Если нужно поменять резонатор, открутите болты крепления трубы резонатора и выньте армированную проставку.
  4. Снимите глушитель и, при необходимости, резонатор с резиновых подвесок.
  5. Расположите основной и дополнительный глушители под автомобилем, в том положении, в котором они будут установлены.
  6. Закрепите резонатор на резинках.
  7. Вставьте новую проставку и прикрутите резонатор к приёмной трубе катализатора. Не затягивайте гайки слишком сильно, заверните их до упора.
  8. Подвесьте глушитель на резинках.
  9. Вставьте уплотнительное кольцо и соедините глушитель с трубой резонатора.
  10. Проверьте все соединения и подвесы.

Все проставочные кольца при установке глушителя стоит заменить новыми.

Видео: замена глушителя и резонатора на автомобиле «Лада-Приора»

Поменять глушитель довольно просто практически на любом автомобиле, и «Приора» — не исключение. Исправный глушитель бережёт не только окружающую среду, но и ваш душевный покой. Когда машина работает тихо, а из-под днища не доносится ни стуков ни дребезжания, можно расслабиться и полностью сосредоточиться на вождении.

Recommendations

Comments 28

Ладно хоть 4 -1. Паук Стингер 4-2-1 — гуано редкостное, ответственно заявляю. ДК стоит под днищем, любит мыться в лужах и ловить всякие неровности земной поверхности. Плюс удлинитель требует.

Приветствую, приварено то все правильно по датчикам, это на приоре коса по центру идет, а если его поставить на самару или калину где коса около стакана выходит из салона, то все будет пучком, у приоры самая короткая коса проводов, что даже ставя её в самару длины не хватает не куда, так что стингер не дебилы, это тебе надо было брать с одним датчикам малый паук.Да есле б не стингер то на тазы хрен че найдешь, моё мнение, так что удачи

Разберитесь сначала в ситуации. Где на Самаре стоит 16 клапанный мотор? Нету. Это паук конкретно под евро3 мотор 16 клапанный на Приору и 2112. Поэтому я и говорю что Стингер дибилы и варят не верно. По поводу Стингер если бы я раньше начал снимать видео то количество роликов про их отвратное качество перевалило бы за 100.

самара 16 есть, про калину, гранту ты забыл, и сколько переделак на самарах в 16, они для этого и делают, так если стингер такое Г, что ж ты берешь его, ответ прост кто еще будет делать за дешего, таких нет кантор, у меня много чего от стингер и не каких проблем, а у тя все хрень и всеровно ты береш стингер, непонятно зачем

Нет не хочешь ты понимать. Запомни есть переделки в 16 в Самары, там никто такую вставку ставить и не будет. Заводское 16 в тоже не завод . Для калины идут свои пауки-вставки под 16в Есть много фирм делающих хорошую выхлопную, но к нам что привезти то и ставим. Для меня хорошая выхлопная это 60% всего мотора. А хорошая бывает только своего собственного производства.

Разберитесь сначала в ситуации. Где на Самаре стоит 16 клапанный мотор? Нету. Это паук конкретно под евро3 мотор 16 клапанный на Приору и 2112. Поэтому я и говорю что Стингер дибилы и варят не верно. По поводу Стингер если бы я раньше начал снимать видео то количество роликов про их отвратное качество перевалило бы за 100.

и этот малый паук не заточен под приору, он идет просто 16V

Это не малый паук а вставка вместо катализатора

он так и называется, ты на сайте почитай у них ВСТАВКА ЗАМЕНЫ КАТАЛИТИЧЕСКОГО НЕЙТРАЛИЗАТОРА (ПАУК МАЛЫЙ) 4-1 «STINGER» 16V (2 ДАТЧИКА)

Разберитесь сначала в ситуации. Где на Самаре стоит 16 клапанный мотор? Нету. Это паук конкретно под евро3 мотор 16 клапанный на Приору и 2112. Поэтому я и говорю что Стингер дибилы и варят не верно. По поводу Стингер если бы я раньше начал снимать видео то количество роликов про их отвратное качество перевалило бы за 100.

он тока на весте отличается, покажи где написано что это идет на приору и 12, не разу такое не видел

Немного теории

Зачем используется столь сложная конфигурация выхлопных трасс? Все дело в особенностях работы моторов. Ведь эффективность любого двигателя внутреннего сгорания зависит от скорости удаления выхлопных газов. И если при установке прямоточного глушителя на обычных поршневых моторах эффект незначительный, то у роторно-поршневого двигателя наблюдается почти 30% прирост мощности.

Установка двух трасс также позволяет увеличить пропускную способность выхлопной системы, отказавшись при этом от использования «прямотока» — то есть оставив уровень звука работающего двигателя в пределах, разрешённых ГОСТ.

Как правило, двойные глушители штатно устанавливаются на авто с объёмными моторами (от 2,4 литра) имеющие оппозитную либо V-образную конфигурацию. Причин, почему это необходимо, несколько:

  • Необходимость соблюдения стандартов экологичности и ПДД приводит к использованию слишком сложной конструкции, состоящей из нескольких резонаторов, пламегасителей, нейтрализатора.
  • Каждый элемент трассы увеличивает сопротивление свободного хода выхлопных газов, и единственным способом повысить пропускную способность является увеличение каналов для отвода газов.

При оппозитной или V- образной конфигурации мотора соединить выпускные коллекторы от нескольких ГБЦ в одну трубу довольно проблематично: существенно проще и эффективнее отводить газы от каждой головки персонально.

Двойным выхлопом автомобилю придаётся агрессивный и спортивный вид, что ценится немалым числом автолюбителей.

Повышение эффективности отвода отработавших газов позволяет хоть и несущественно, но повысить мощность мотора. И если для стандартных ДВС (объёмом 1,5–1,8 литра) прирост мощности на 3–5 л. с практически не заметен, то изначально мощные двигатели могут прибавить до 10–15 «лошадей».

Установить 2 трубы на выхлоп можно практически на любой тип авто, вне зависимости от объёма и конфигурации мотора. Это не только придаст машине спортивный облик, но и в случае серьёзных доработок ДВС является необходимостью.

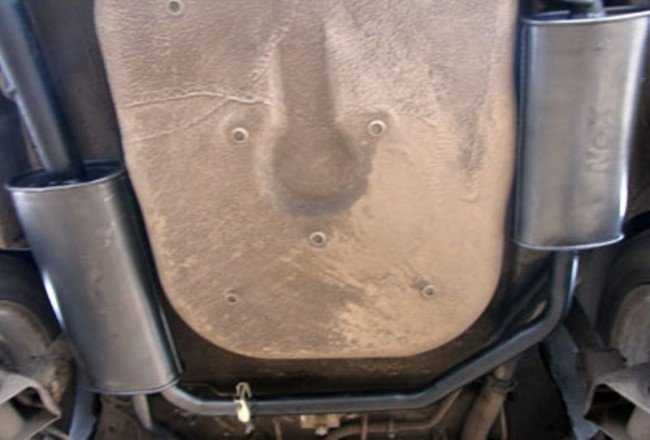

Как сделать двойной выхлоп на Ладу Приора

Как известно, многие дорогие автомашины снабжаются мощными силовыми агрегатами. Чтобы надлежащим образом обеспечить отвод продуктов горения, производители на них устанавливают обычно еще и двойную выхлопную трубу.

Причем нередко, когда производится замена серийного (недостаточно мощного) двигателя на более сильный агрегат, и на отечественных машинах также ставят сдвоенную систему. Иногда такой вариант также монтируют в ходе тюнингования, и здесь он является исключительно декоративным.

В настоящей статье мы расскажем, как установить двойной выхлоп на собственную Приору. Стоит отметить, что подобное улучшение нетрудно смонтировать на любой тип вышеназванной модели и в том числе на:

В чем преимущества двойного выхлопа

Даже если мотор на Приоре остается заводской, установка сдвоенной трубы выхлопной позволяет:

  • ускорить отвод продуктов горения топлива, что приводит к увеличению силы мотора;
  • снизить шумность;
  • придать транспортному средству более спортивный вид;
  • улучшить звучание установки.

Последние два пункта, конечно, в большей степени относятся к имиджевым.

Стоит отметить, что всего есть два варианта дающие возможность автовладельцу, желающему облагородить облик своей Приоры, установить двойной выхлоп:

  • купить готовый спаренный глушитель в профильных магазинах, которые сейчас есть практически в любом городе России;
  • самостоятельно изготовить его.

Следует признать, что первый сценарий требует достаточно серьезных финансовых вложений, но второй обойдется куда дешевле, поскольку результат достигается скорее за счет аккуратности и кропотливости.

Типы сдвоенной трубы

Следующие варианты в настоящее время пользуются наибольшей популярностью у отечественных автолюбителей:

  • раздвоенный отвод, установленный после глушителя;
  • параллельный монтаж двух патрубков с глушителями за резонатором;
  • система с 2 резонаторами, и таким же количеством глушителей.

Причем в последнем случае от каждого из них может отходить еще и спаренная труба. Как видно каждый вариант имеет свои достоинства и недостатки, потому выбор остается за автовладельцем.

В настоящей статье мы расскажем, как сделать самый простой двойной выхлоп для Приоры. В этой схеме будет произведена разводка трубы после глушителя, то есть вариант чисто декоративный.

Данное решение можно воплотить в жизнь несколькими способами. Легче всего будет приварить отводку от основной трубы. Однако такой вариант имеет немало недостатков, которые, впрочем, на качество работы мотора никак не влияют. Но дело в том, что на высоких оборотах из добавленного патрубка газов будет выходить меньше. То есть любому знающему человеку станет понятно, что сдвоенный выхлоп – чистая декорация.

Лучше собрать конструкцию в форме рогатки, в которой после глушителя устанавливаются одинаковые по длине и сечению трубы, направленные в разные стороны.

Что необходимо подготовить

Понадобится довольно небольшой набор инструментов, которые, вне всякого сомнения, найдутся в любом гараже. Перечень их таков:

  • ключ на 13;
  • дрель;
  • сверло на 1,5 мм;
  • крестообразная отвертка;
  • саморезы 2 шт. (4 миллиметра);
  • хомуты стандартные для крепления выхлопной трубы;
  • 2 подушки глушителя;
  • крепежный кронштейн.

Важно при подготовке чертежа учитывать и длину разного типа кузовов. Если, к примеру, собрать выхлоп по размерам для универсала или седана и установить его на хэтчбек, то трубки будут выступать слишком далеко

Разницу стоит учитывать, и тогда бампер и патрубки будут выглядеть более гармонично и элегантно.

Выполнение работ

Процесс изготовления самой конструкции приводится в видеоролике, который находится в конце статьи, потому подробно на нем останавливаться не будем. Расскажем далее о монтаже.

Машина устанавливается на рампу или яму. Далее порядок действий будет следующим:

  • полностью снимают заводской глушитель вместе с хомутиком, крепящим его у резонатора;
  • готовую выхлопную систему (правую ее часть) подвешивают на родных подушках;
  • левую оставляем незафиксированной;
  • общий выход соединяют с резонатором хомутиком;
  • левый выход прикладывают непосредственно к лонжерону и отмечают место установки крепления;
  • высверливают там дырки под кронштейн и монтируют его;
  • отвод фиксируют.

Перед тем как полностью затянуть все винты, нужно убедиться, что система двойного выхлопа расположена под правильным углом к поверхности земли.

Под конец стоит еще напомнить, что поскольку новая труба пролегает в непосредственной близости от системы подачи горючего, ее обязательно следует обернуть шнуром, сделанным из асбеста – это позволяет устранить опасность возгорания.

Как изготовить сдвоенную трубу, рассказывается в этом видео:

Установка готового двойного выхлопа на ВАЗ

Наиболее простым вариантом для замены старого глушителя на двойной выхлоп является приобретение в магазине автозапчастей уже готовой конструкции двойного выхлопа. Выхлопные системы идентичны для таких автомобилей, как ВАЗ 2115 и ВАЗ 2114, подобная ситуация отмечается и для моделей 2109 и 2108. Взаимозаменяемость деталей в разных моделях позволяет подобрать оптимальную конструкцию двойного выхлопа.

Взаимозаменяемость деталей в разных моделях позволяет подобрать оптимальную конструкцию двойного выхлопа

При самостоятельной установке вам потребуется небольшой набор инструментов: комплект ключей и отвёртка. Для крепления также понадобятся хомуты и кронштейны крепления.

Этапы рабочего процесса

Типы двойных самодельных глушителей

Рассмотрим самый простой и малобюджетный метод монтажа двойного выхлопа на «Лада Приора» с установкой отводов от трубы глушителя под задней балкой автомобиля. Отметим, что и здесь можно выбрать один из двух вариантов:

Разводка патрубков разной длины с привариванием ответвления к основному глушителю.


Два патрубка разной длины приварены к трубе основного глушителя

Приваривание к трубе основного глушителя двух патрубков, имеющих аналогичные показатели по длине, углам и количеству поворотов.


Два одинаковых патрубка приварены к трубе глушителя

Помните, что разная длина труб хоть и влияет на количество выводимых газов (особенно это будет заметно при больших оборотах двигателя), но на самой работе мотора никак не отражается.

Подготовка к работе: инструменты и материалы

Для производства полного цикла работ нам потребуется подготовить набор простейшего инструмента и ряд недорогостоящих материалов:

  • ключ (накидной, рожковый, головка) на «13»;
  • электродрель со сверлом 1,5 мм;
  • отвёртка крестовая;
  • самонарезающий шуруп 4 мм — 2 шт.;
  • стандартный крепёж выхлопной системы (хомут + кольцо);
  • подушка глушителя — 2 шт.;
  • кронштейн крепления (держатель — скоба).


Хомут с уплотнительным кольцом, самодельный кронштейн, подушка глушителя

На подготовительном этапе работ нужно выполнить необходимые замеры и составить простейшую схему конструкции двойного выхлопа. Универсального чертежа, который бы подходил для каждого индивидуального проекта, попросту нет. Мастера-профессионалы советуют снимать все замеры по месту работы, перенося данные на бумагу в удобном для вас виде.

Отметим, что выпускная система «Лада Приора» седан и универсал отличаются от такого же оборудования, установленного на машинах типа хэтчбек, длиной патрубка основного глушителя. Монтаж на авто с таким кузовом двойного выхлопа для первых двух модификаций приведёт к тому, что трубы системы будут выступать из-под бампера на 150–160 мм.

Как сделать своими руками

Рассмотрим процесс установки раздвоенного глушителя на примере готового образца — все выполненные нами действия подойдут для монтажа любой конструкции такого типа. Единственным нюансом, который способен повлиять на ход работ, станет возможное отклонение труб самостоятельно изготовленной системы от крепёжных элементов оригинального глушителя. Однако это не является проблемой, так как все кронштейны можно легко изготовить и смонтировать своими руками.

Устанавливаем автомобиль на подъёмник или смотровую яму, готовим весь необходимый инструмент, запасаемся терпением и приступаем к работе:

  1. Демонтируем оригинальный основной глушитель, отсоединяя хомут в месте его крепления к резонатору (дополнительному глушителю).
  2. Подвесим на его посадочное место правую часть новой конструкции, установив её на уже имеющиеся подушки (заменив их в случае критического износа). Левую сторону глушителя пока не крепим, а только соединяем общий вывод двойного выхлопа с резонатором, слегка «наживляя» хомут и уплотнительное кольцо.


Установка части конструкции на посадочное место оригинального глушителя

Приложим левый отвод к лонжерону на днище авто, отметим точку крепления скобы-кронштейна.


Левая часть конструкции, кронштейн крепления и подушка глушителя

С помощью дрели просверлим два отверстия и надёжно закрепим кронштейн саморезами.


Подготовка отверстий для установки скобы-держателя

Подвесим отвод глушителя на кронштейн с помощью крепёжного прутка, предварительно вставив подушку в скобу-держатель.


Установка дополнительного отвода глушителя

В нашем случае элементы двойного выхлопа требуется соединить между собой, используя хомут с уплотнительными кольцами (сильно не затягиваем). Исключаем этот этап работы при монтаже цельной конструкции.


Соединение отводов между собой с помощью хомута

Остаётся проверить угол расположения отводов двойного выхлопа относительно земли. Убедившись, что они находятся на одном уровне, крепко затянем хомуты в месте соединения входной трубы с резонатором и на стыке двух патрубков (если такой элемент есть в конструкции).

Как поменять резонатор на Приоре

Данный ремонт автомобиля удобнее всего выполнять на смотровой яме, подъемнике либо же поднять достаточно высоко на домкрате. После чего сразу наносим проникающую смазку на все резьбовые соединения, которые необходимо будет откручивать.

Особое внимание стоит уделить соединению с коллектором, так как именно в том месте приходится помучиться. Сначала аккуратно пробуем ключом сорвать гайки крепления:

Если гайки не поддаются, что чаще всего и происходит, необходимо стронуть их с места при помощи зубила. Выглядеть это будет следующим образом.

Повторить попытку опять-таки при помощи ключа. Если гайка снова не поддается, необходимо срубить ее зубилом, действую предельно аккуратно, чтобы не повредить шпильку. Полученный результат будет примерно таким, как показано на фото ниже.

Когда со всеми гайками справились, можно отводить в сторону один край резонатора.

Теперь переходим к противоположной стороне, где он крепится к глушителю. Откручиваем гайки стяжного хомута.

Отводим его в сторону, чтобы он не мешался:

Если две части выхлопной системы прикипели друг к другу, то можно разъединить их слегка ударив по стыку молотком, только без усердия.

В результате чего обе части достаточно легко разъединяются.

Теперь остается снять резонатор Приоры с резиновых подвесов, которые отмечены на фото ниже стрелками:

И окончательно снимаем резонатор для его замены.

Замена осуществляется без особых проблем и устанавливается все в обратной последовательности. Все резьбовые соединения, особенно крепление резонатора в выпускному коллектору желательно обработать медной смазкой. Прокладку в том же месте необходимо заменить на новую.

Способы решения задачи

Автомобилисты и специалисты СТО практикуют несколько способов решения задачи, которые отличаются трудозатратами и конечным результатом.

Итак, вам нужен раздвоенный выхлоп СПб. Способ первый, простой — приварить дополнительную отводную трубу к установленной по умолчанию под задней балкой, а затем вывести ее в обратном направлении. По факту получится два отвода, расходящиеся в разные стороны. Минус в том, что работать система будет только на холостых оборотах. В остальных случаях отработанные газы будут выводиться из одной трубы — той, которая использовалась изначально. Этот результат нравится далеко не всем автомобилистам, хотя он наиболее доступный.

Продвинутый вариант — установка специальных накладок. Когда узнаете, сколько стоит раздвоить выхлоп, вам понравится. Накладки изменяют внешний вид конструкции, а в плане функциональности чем-то напоминают колпаки для колес.

Такое вмешательство сложно назвать полноценным тюнингом, но в этом есть свои плюсы (включая материальный фактор). Во время технического осмотра транспортного средства вы можете не переживать о том, что у специалистов возникнут вопросы, они не посчитают вторую трубу или накладку нарушением.

Еще один способ решить задачу — приварить дополнительную трубу к основному резонатору. Остановимся на нем подробнее.

Последовательность действий

Необходимо снять глушитель и найти оптимальный вариант вмешательства в его конструкцию, при котором выходящие газы будут распределяться равномерно между двумя выходами на холостых и высоких оборотах работы двигателя. Непосредственно разветвление будет происходить после резонатора.

Чтобы получить раздвоенный выхлоп, возьмите подходящую по размерам заготовку, проверьте ее целостность и следы ржавчины — в нашем случае она недопустима. Отмерьте длину, которая соответствует параметрам выхлопной системы. Так вы сможете точно позиционировать трубу на лонжероне. Закрепите конструкцию на днище непосредственно к лонжерону, предварительно просверлив два технологических отверстия. В качестве фиксаторов используйте металлические скобы или аналоги. Завершите работу сваркой, а затем проверьте работоспособность выхлопной системы при запущенном двигателе. Помните, что получившаяся конструкция должна быть герметичной и надежно закрепленной на днище.

В некоторых моделях отводящая конструкция расположена близко к топливной. Будьте внимательны: не допускайте, чтобы топливный бак перегревался, когда по дополнительной трубе будут проходить разогретые выхлопные газы. Для этого используйте надежную теплоизоляцию, которую вам предложат в специализированных магазинах или посоветуют на тематических форумах (хорошо посмотреть видео процесса).

Советы по правильному выбору глушителя для тюнинга

Основное внимание должно обращаться на вес глушителя и качество металла, из которого он изготовлен. Чем больший показатель веса глушителя, тем лучше.
Просмотрите качество сварочных швов: они должны быть ровными и не совсем тонкими.

Основное внимание должно обращаться на вес глушителя и качество металла, из которого он изготовлен

Основное внимание должно обращаться на вес глушителя и качество металла, из которого он изготовлен

Также нужно посмотреть на прокрашенные участки глушителя. При выявлении даже самого небольшого участка откалывания краски его брать не нужно: это первый показатель, что глушитель уже подвержен коррозийным процессам и долго вам не прослужит

Большинство предлагаемых вариантов сейчас изготовлено из сплавов или нержавеющей стали.
Обратите внимание на длину нового глушителя, места крепления к кузову.

Для автомобиля ВАЗ стоит выбрать такой глушитель, который полностью вас устраивает по конструкции и уровню поглощения шумов

Для автомобиля ВАЗ стоит выбрать такой глушитель, который полностью вас устраивает по конструкции и уровню поглощения шумов, ведь именно он сможет обеспечить комфортное передвижение на автомобиле.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Бит Стандарт
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
