Как проверить модуль зажигания инжекторного двигателя

Устройство катушки зажигания

Известно, что на 8-ми клапанных двигателях применялся модуль зажигания (ремонт модуля, диагностика) с двумя каналами и катушками, которые способны передавать искру сразу на пару свечей. Однако на 16-ти клапанный двигатель катушки стали индивидуальные для каждой свечи зажигания.

Цены и артикулы

Катушка зажигания от российского производителя СОАТЭ для ВАЗ-2112 имеет артикул 2112-3705010-12 и стоит в магазинах в пределах 1 000 рублей. Аналоги от «Bosch» может стоить в два раза больше, однако и качества этих деталей значительно выше. В любом случае выбор всегда остаётся только за вами.

Катушка зажигания от Bosch.

Назначение и устройство катушки зажигания Ваз 2112

Для создания импульса (искры) между электродами свечи карбюраторного двигателя ВАЗ 2112 применялась «стандартная», классическая или корпусная катушка для бесконтактной системы зажигания (БСЗ), представляющая собой высоковольтный импульсный повышающий трансформатор с разомкнутым или замкнутым магнитопроводом. Ее применение на «двенашках» продолжалось до тех пор, пока на смену ей не пришла двухискровая (четырехвыводная) катушка (модуль) зажигания для 8-ми клапанных инжекторных двигателей и индивидуальная катушка для силовых агрегатов с 16-ю клапанами.

Новая катушка зажигания на Ваз 2112

Диагностика неисправностей корпусной катушки зажигания ВАЗ 2112 для БСЗ, номенклатурный номер 3122.3705 или 8352.12, заключается в измерении сопротивления ее первичной и вторичной обмоток и сравнении полученных данных с табличными значениями. Сопротивление первичной обмотки катушки 3122.3705 должно составлять 0,43 (±0,04) Ом, вторичной обмотки – 4,08 (±0,4) кОм. Сопротивление катушки 8352.12 соответственно 0,42 (±0,05) Ом и 5 (±1) кОм. Сопротивление изоляции на «массу» должно составлять не менее 50 МОм.

При получении результатов измерений, отличающихся более чем на величины допусков, катушка подлежит замене. Нужно о катушка зажигания ВАЗ 2112, при ее относительно низкой цене, достаточно надежна и ее замена – скорее исключение из правил.

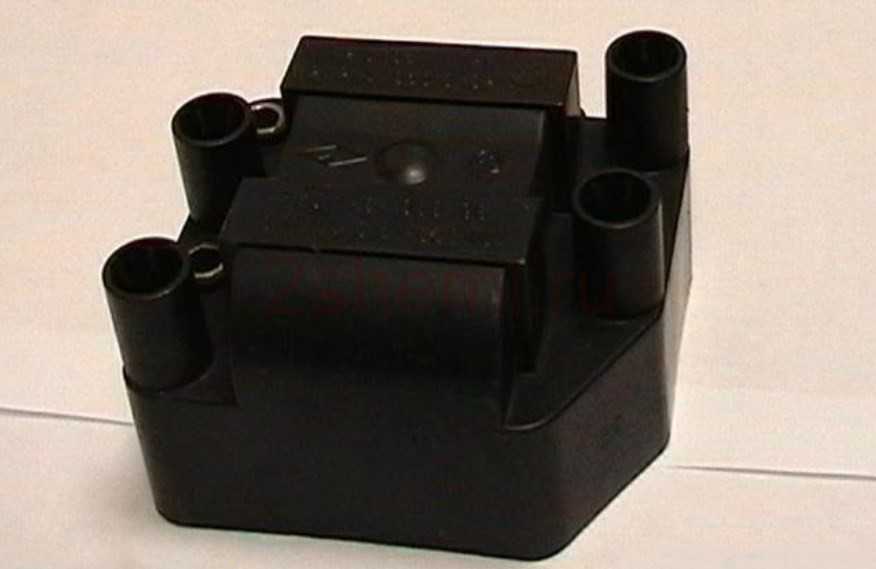

Модуль зажигания Ваз 2112

Модуль (четырехвыводная катушка) зажигания обеспечивает одновременное искрообразование в двух цилиндрах (в первом и четвертом или во втором и третьем). В проверке исправности нуждается при отсутствии искры на одной или нескольких свечах. Проверяется при помощи стенда, имитирующего различные режимы работы двигателя и осциллографом. Проверка «в поле» заключается в присоединении заведомо работоспособной свечи поочередно к наконечникам высоковольтных проводов, заземлении ее на «массу» и, проворачивая стартером коленвал, визуальном определении искрообразования на электродах «проверочной» свечи.

Модуль зажигания ВАЗ 2114 замена, неисправности, ремонт

Модуль зажигания в автомобиле ВАЗ 2114 – это усовершенствованная система пуска. Устройство выдает такты, с помощью которых получается искра – двигатель заводится. Модуль зажигания создает ток с высоким напряжением, а затем передает его в свечи через четыре высоковольтных провода. Среди автомобилистов устройство зовется «катушкой системы зажигания». Электрическая сеть ВАЗ 2114 питает модуль, его «минус» крепится к корпусу машины. Состоит он из:

• Катушек зажигания;
• Небольшого пластикового корпуса;
• Электронных блоков;
• Высоковольтных трансформаторов;
• Выходов для подключения.

Сигнал в электронику передает контроллер, который обрабатывает данные по функционированию систем ВАЗ 2114. Контроллер считывает данные с датчиков, а затем выставляет определенную последовательность. Катушка зажигания отличается повышенной устойчивостью к температурам; выдерживает от -40 до +130 градусов по Цельсию.

Неисправности модуля зажигания ВАЗ 2114

Определить, что в модуле появились неисправности не так сложно. Один из признаков – это снижение мощности двигателя ВАЗ 2114 или ускорение «рывками». При неисправности агрегата мотор при холостом ходе начинает работать прерывисто. Если подобные «симптомы» присутствуют, то необходимо проверить исправность свечей и крепление высоковольтных проводов, так неисправности могут появиться из-за этих элементов.

Проверка ВАЗ 2114 на неисправности должна происходить с соблюдением техники безопасности: руки должны быть в резиновых перчатках, а инструменты изолированы. В случае, когда свечи и провода в полном порядке, требуется замена модуля. Обнаружить его можно под капотом, устройство выдаст себя крупными высоковольтниками, с которых и начинается замена.

Чтобы не ошибиться с подключением проводов, когда будет выполняться замена, желательно воткнуть высоковольтники в свои гнезда, а затем подписать каждый из них. Потом новую катушку зажигания можно будет подключить, ориентируюсь по проводам со старой. На агрегатах современного образца есть нумерация, которая поможет разобраться с подключением. Маркировка будет полезна в том случае, если покупается модуль старого образца без нумерации на выходах.

Замена модуля

Замена выполняется при помощи шестигранника, головки 10’ и ключей 13’ и 17’.

1. От аккумулятора нужно отключить клемму «минус».
2. Затем достать колодку проводов.
3. Вытащить подписанные высоковольтники.
4. Снять все крепления к мотору.
5. После этих действий перед автомобилистом будет открыт неисправный элемент. Достать его можно при помощи шестигранника.

Замена на новый агрегат начинается с подключения высоковольтных проводов. На корпусе должны быть подсказки, но можно воспользоваться и своими. Провода также следует внимательно изучить – на них должны быть пометки, которые указывают номер цилиндра. К примеру, если на проводе стоит цифра «2», значит он предназначен для второго цилиндра. Замена завершена. Теперь нужно завести мотор ВАЗ 2114 и проверить, правильно ли закреплен модуль. При необходимости затянуть крепления.

Ремонт

Перед тем, как отправиться в автомагазин за новым модулем рекомендуется проверить контакты устройства. Если из строя вышли они, то ремонт можно проделать самостоятельно и не тратиться на новый модуль. Для проверку нужно запустить двигатель на холостом ходу и попробовать надавить изолированным инструментом надавить на крышку модуля. Если двигатель начнет работать нормально, то значит дело в контактах. Работа не сложная, но достаточно кропотливая, при этом понадобиться навык в обращении с паяльником. Для ремонта нужно запастись маленькими и тонкими проводами, лаком, паяльником, отверткой и флюсом для пайки алюминия.

Процесс:

1. Нужно демонтировать устройство по инструкции, расписанной выше.
2. Далее следует снять крышку корпуса, для этого нужно надавить отверткой. Если устройство нештатное, то там могут быть болты.
3. На плате можно увидеть, правильны ли догадки или нет.
4. Если контакты отошли, то нужно зачистить плату от мелких проводов и заменить на новые.
5. Может возникнуть проблема с контроллерами транзисторов – они покрыты защитным слоем, который паяльник не берет. Его можно счистить подручными материалами или бор-машинкой.
6. Мелкие провода нужно заменить.
7. Финальным шагом будет покрытие мест пайки лаком или силиконом. Подойдет даже лак для ногтей. На этом все.

Обратите внимание

Как проверить на исправность вводные провода

Нередко проблемы возникают из-за отсутствия питания модуля. Чтобы прозвонить проводку, необходимо использовать мультиметр, который нужно перевести в положение вольтметра перед началом работы. Никакая предварительная подготовка в этом случае не требуется. Машину лучше поставить в хорошо освещенном месте, открыть и зафиксировать капот. Следовать простой инструкции:

1. Автомобиль должен быть заглушен, а зажигание выключено. В первую очередь отсоединить колодку проводов, отжав фиксатор отверткой или другим подходящим предметом. Она стягивается с умеренным усилием.
2. Один щуп устройства нужно прижать к контакту с маркировкой «А», второй пустить на массу (любой открытый металл на кузове машины). Главное, чтобы контакт был хорошим, иначе снять показания не получится.
3. Далее нужно попросить помощника, чтобы он запустил стартер на несколько секунд, машина не заведется со снятой колодкой, но показатели снять можно. Во время вращения стартера напряжение должно составлять 12 В, могут быть отклонения, но небольшие.
4. Другие контакты проверить таким же образом, поочередно меняя положение щупа с вольтметра. Масса может быть на одном месте.

Если напряжения нет или оно намного меньше нормы, нужно проверить несколько основных элементов. Работа несложная и занимает буквально несколько минут, так как неисправности обычно типичные и возникают в одних и тех же местах:

1. Заменить предохранитель. Найти его можно по схеме под крышкой отсека или же по инструкции к автомобилю. За модуль зажигания отвечает элемент номиналом 7,5 А, ставить нужно такой же. Даже если внешний вид предохранителя нормальный, лучше поменять его, так как контакты могут быть окислены или повреждение малозаметное, но при этом существенно влияющее на работу.
2. Проверить все соединения проводки: от вибраций контакты могут ослабиться или отойти, а от влаги они нередко окисляются. В первом случае нужно поплотнее надеть фишки или зажать гаечки, во втором – снять концевики и зачистить их от окислов, после чего нанести специальный состав для контактов и поставить все на место.
3. Если и там все в порядке, то, скорее всего, виной повреждение или обрыв провода. Нужно протестировать каждую жилу по порядку, чтобы найти проблемный участок. При устранении неисправности в дороге можно сделать скрутку и замотать ее изолентой, но лучше менять провода, чтобы они были цельными от начала и до конца.

Модуль зажигания в ВАЗ 2114 и в других подобных моделях проверить несложно с помощью простейшего мультиметра. Это занимает немного времени и позволяет точно определить неисправность. Узел расположен удобно, к нему хороший доступ, поэтому при необходимости замены работу выполнять несложно. Главное – не забыть снять клемму аккумулятора перед началом, чтобы исключить любые проблемы.

Модуль зажигания ВАЗ 2115 — как проверить самому

В статье, предлагаемой вашему вниманию, мы уделим внимание электронному устройству, называемому модулем зажигания автомобиля «ВАЗ 2115». А, точнее, его описанию, принципиальной схеме и проверки работоспособности

Устройство модуля зажигания ВАЗ 2115

В состав данного модуля входят два высоковольтных трансформатора и два блока управления (электронных), заключенных в прочный пластиковый корпус, имеющий четыре вывода высоковольтных проводов. Электронные блоки управления также принято называть катушками зажигания, причем одна из них — «рабочая» — коммутирована со свечами зажигания первого и четвертого цилиндров силового агрегата, другая — «холостая» — со свечами второго и третьего.

Такой тип соединения, оформленного при помощи высоковольтных проводов, обеспечивает синхронное «проскакивание» искрового импульса в цилиндрах силовой установки.

Таким образом, можно сформулировать  функциональное предназначение модуля зажигания  — генерирование высоковольтных искровых импульсов на свечах зажигания силового агрегата транспортного средства.

Модуль зажигания «ВАЗ 2115» управляется посредством контроллера, в рабочие функции которого входит обработка данных, поступающих с датчиков систем автомобиля: температура охлаждающей жидкости, скорость вращения и положение коленчатого вала, расход воздуха, наличие детонации и т.д.

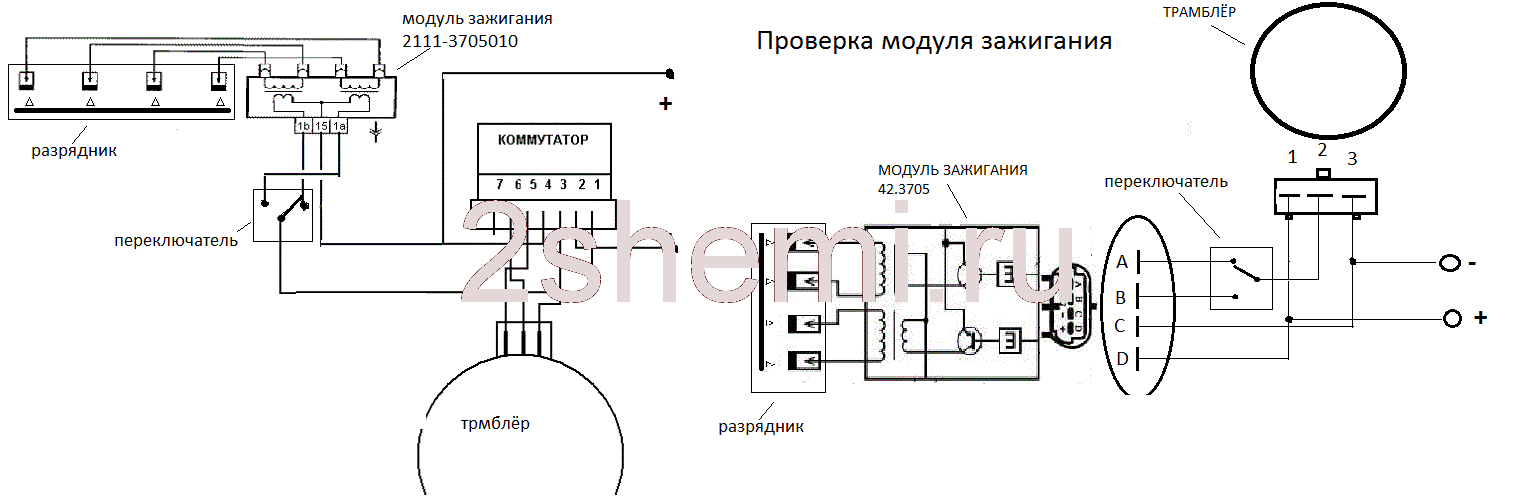

Схема модуля зажигания 2115

Модуль зажигания, устанавливаемый на «Lada Samara», чрезвычайно устойчив к воздействию, как низких, так и высоких температур. Диапазон рабочих температур: -400/+1300C.

Единственным отрицательным моментом в эксплуатации данного электронного устройства является его полная ремонтонепригодность. Однако самостоятельно выполнить его замену по силам даже начинающему автолюбителю.

Наиболее распространенными неисправностями модуля зажигания «Самары» специалисты считают:

• Нестабильную работу силовой установки при разгоне транспортного средства.

• Падение мощности двигателя.

• «Прерывистость» холостого хода.

• Нарушение работоспособности парных (1/4 – 2/3) цилиндров двигателя.

Проверка модуля зажигания «Лада Самара»

Корректность функционирования модуля зажигания не только оказывает существенное влияние на пуск силовой установки транспортного средства, но и обеспечивает стабильность ее работы на всех режимах. Для проведения полной диагностики этого электронного устройства необходимо достаточно сложное оборудование, имеющееся лишь в крупных специализированных мастерских. Тем не менее, проверку работоспособности модуля зажигания можно провести и в условиях любительского гаража самостоятельно. Единственным предметом материально-технического обеспечения данной проверки станет мультиметр, или тестер.

Первым, и наиболее простым способом определения работоспособности модуля зажигания является его подмена заведомо исправным прибором.

Процедура подмены модуля зажигания включает выполнение следующих мероприятий:

• Подготовку необходимого инструмента: гаечный ключ на «17» (рожковый), гаечный ключ на «13» (рожковый), гаечный ключ на «10» (торцовый), шестигранник.

• Обесточивание транспортного средства посредством отключения «-» клеммы от аккумуляторной батареи.

• Демонтаж колодки проводов.

• Отсоединение проводов высокого напряжения.

• Откручивание креплений к силовому агрегату.

• Выемка модуля зажигания (от держателя отворачивается при помощи шестигранника).



Установка подменного модуля предполагает подсоединение высоковольтных проводов (корпус модуля содержит подсказки). Кроме того, клеммы проводов тоже имеют соответствующие обозначения. Устанавливаем модуль зажигания, производя манипуляции в обратной последовательности, с последующей проверкой его работоспособности.

Еще один способ предполагает измерение сопротивления отдельных элементов модуля при помощи мультиметра (тестера). Посредством щупов тестера замыкаем «парные» выводы модуля, обеспечивающие подключение проводов высокого напряжения, и замеряем величину сопротивления.

Величина сопротивления исправного прибора должна составлять приблизительно 5,4 кОм. Несоответствие данного параметра указанной величине свидетельствует о том, что модуль зажигания «ВАЗ 2115» неработоспособен.

Существует и еще один, так называемый «народный» метод, или метод «встряски». При запущенной силовой установке слегка постучите по модулю. При всей «технической не научности» таких манипуляций, они способны дать результат. Правда, только в том случае, когда контакт элементов внутри корпуса нарушен.

Способы проверки модуля зажигания ВАЗ 2114

Есть несколько способов,с помощью которых можно узнать исправно ли работает модуль. Многие автолюбители задаются вопросом проверки модуля зажигания ВАЗ 2114, ведь существует несколько типов системы для этой модели. Поэтому не каждый из них подходит по строению и структуре. Первым из этих вариантов является довольно эффективным и часто используемым. Для начала необходимо использовать другой исправный модуль и попробовать запустить двигатель с его помощью, это поможет вам узнать наверняка, сломан ли прежний.

Однако стоит учитывать и то, что есть разные виды модулей для данного типа автомобиля, поэтому нужно использовать тот, который подойдет. Если с другим модулем двигатель не будет работать исправно, значит требуется заменить старый. Если проблема все-таки в поврежденных проводах, то существует большой риск испортить другую комплектующую. Чтобы предотвратить такую ситуацию, перед проверкой нужно осмотреть провода на наличие повреждений.Однако для этого нужно знать, как прозвонить модуль зажигания, чтобы убедиться в нормальной работе и функционировании проводов.

Использование мультиметра

Все что для этого требуется это использовать мультиметр, который установлен в режим вольтметра. После чего требуется рассоединить модуль зажигания и катушку. Далее нужно провести некоторые манипуляции с контактами под названием «А» и массой двигателя. Попробуйте завести двигатель и посмотреть на показатели мультиметра. Они не должны превышать 12 В. Подобные действия проведите и со вторым контактом. Другие показатели помимо указанного могут быть следствием неисправности или обрыва высоковольтных проводов. Однако в некоторых случаях ток может не поступать или поступать, но в маленьких количествах потому что перегорел предохранитель.

Стоит отметить, что в данной модели транспортного средства три предохранителя, которые запускают работу свечей зажигания. Поэтому чтобы исключить такой вариант необходимо проверить и исправность работы предохранителей. Ведь от каждой составляющей целого механизма зависит исправная работа двигателя. В прочем для того чтобы выполнить проверку модуля зажигания мультиметром нужно убедится, что провода, по которым в модуль поступает высокое напряжение не содержат повреждений и трещин. Ведь это влечет порчу всего процесса диагностики.

Алгоритм диагностики

Все же перед проверкой модуля зажигания на ВАЗ-2114 стоит ознакомиться с алгоритмом действий, которые нужно совершить во время дальнейшей диагностики. К данному алгоритму относятся такие пункты как:

• по высоковольтной цепи производится проверка модуля зажигания на наличие обрывов;
• производится осмотр и проверка методом подергивания, постукивания (подобным способом чаще всего пользуются автолюбители, чтобы проверить исправность частей и составляющих механизма).

В случае с первым пунктом берется мультиметр, настроенный на определение сопротивления. Поскольку в катушке зажигания соединения являются параллельными, то сопротивление, которое есть между ними должно находиться на определенном уровне. В противном случае, когда показатели отличаются, это может значить, что произошел обрыв. В этой ситуации модель не подлежит ремонту и ее следует заменить. Для второго пункта подобные действия являются нормой, несмотря на то, что звучит это слегка не серьезно.

Однако после этих процедур есть вероятность, что комплектующая начнет функционировать, хоть и на небольшой промежуток времени. Все же после этого нужно пойти в специализированный магазин для автотранспортных средств и купить новую комплектующую.

Чтобы избежать таких ситуаций, необходимо делать регулярный осмотр своего передвижного транспортного средства. Также проводить проверки для того, чтобы убедиться в исправности важных деталей двигателя, таких как модуль зажигания. Ведь именно благодаря ему ваш автомобиль стабильно заводится и ездит. Чаще всего, специалисты, работающие в автомагазинах, могут проконсультировать клиентов по интересующим их вопросам, а также предоставить рекомендации в выборе деталей.

Рекомендуется осуществлять покупку в магазинах, которые имеют репутацию и напрямую сотрудничают с проверенными производителями.

Конструкция

Устроен модуль зажигания достаточно сложно, поскольку в нем объединяется техника и электрика. Девайс служит для создания высокого напряжения, передаваемого на свечи зажигания. Именно этот подаваемый ток является основой для осуществления зажигания.

Работа модуля обеспечивает сгорание топлива и, соответственно, работу двигателя. Говоря совсем простым языком, без модуля машина никуда не поедет.

Для моделей ВАЗ предусматривается использование двух типов модулей зажигания:

Блочные отличаются тем, что катушки работают по одной на пару свечей зажигания. Именно такие устройства устанавливаются на «четырнадцатую» модель отечественного автопроизводителя.

Катушка раздает иску сразу на две свечи, а ее конструкция включает следующие элементы:

• Высоковольтные провода;
• Клеммы с низким напряжением;
• Вторичная и начальная обмотка;
• Сердечник.

Раздельные модули, где катушки подают на каждую из 4 сечей отдельную иску, отличаются выходом высоковольтных проводов через контакт пружину. Блочные проще поддаются проверке, их легко снять и вернуть на место.

Примечательно, что при размере 11х11х7 сантиметров, этот блок весит около 1,5 килограмма.

Как произвести диагностику катушки зажигания на ВАЗ-2114

Как уже говорилось, при появлении первых признаков неисправностей в модуле зажигания ВАЗ-2114, владельцу транспортного средства следует провести его диагностирование. Самостоятельно в домашних условиях можно подобную процедуру произвести по следующему алгоритму:

1. Проверить свечи.
2. Проверить датчик положения коленчатого вала.
3. Проверить катушку зажигания.

В домашних условиях все этапы проверок можно выполнить самостоятельно. Первый этап – это проверка свечей. Она проводиться в следующей последовательности:

1. Извлекаем свечи из их гнезд – снимаем наконечники высоковольтных проводов (для этого подойдет специальный свечной ключ).
2. Осматриваем свечи.
3. Очищаем их от возможного нагара.
4. Выставляем правильное расстояние между электродами.
5. Проверяем свечи в работе с помощью подручных средств (например, из приспособления, изготовленного из пьезозажигалки) либо на автомобильном двигателе с рабочей системой зажигания.

Если свечи находятся в исправном состоянии, можно переходить к следующему этапу проверки на неисправности модуля зажигания.

Второй этап – это проверка датчика коленчатого вала. Такая проверка осуществляется с помощью мультиметра, благодаря которому проверяются две характеристики – напряжение и сопротивление. Для этого поступают следующим образом:

1. Демонтируют датчик коленчатого вала.
2. Измеряют сопротивление:
   • на приборе устанавливается специальный режим омметра;
   • клеммы прибора подсоединяются к концам обмотки, что выводится на поверхность;
   • при оптимальной работе датчика цифровые показатели будут в пределах от 500 Ом до 700 Ом.
3. Измеряют напряжение:
   • переводят прибор в режим для измерения переменного напряжения;
   • клеммы подключаются к концам обмотки;
   • по корпусу датчика коленвала следует провести любым подручным предметом, изготовленным из металла;
   • при оптимальной работе датчика прибор покажет увеличенные показатели напряжения, потому что рядом будет металлический предмет.

В противных случаях неисправный датчик придется заменить на новый, потому что он оказывает влияние и на работу модуля зажигания ВАЗ-2114. Если и после этого будут отмечаться признаки неисправности катушки, то следует перейти к третьему этапу проверки.

Третий этап – это проверка самой катушки зажигания. Эту деталь проверяют следующим образом:

• проще всего заменить катушку на новую;
• в момент работы автомобильного двигателя можно пошевелить катушку и постучать по ней (при видимых изменениях в функционировании впору судить о неисправном контакте в самой катушке);
• провести измерения мультиметром на показания сопротивления, такие показатели снимаются с парных катушек – они должны быть идентичными, приблизительно равны 5,4 кОм.

Что делать, если мультиметра нет, а необходимо произвести проверку замыкания электрической цепи? Специалисты рекомендуют воспользоваться двенадцативольтной лампочкой. Для этого следует один из проводов, идущих от нее, подключить к выводу, а второй провод замкнуть на корпусе мотора. Если при запуске стартера контрольная лампочка будет мерцать, то все находится в рабочем состоянии.

Если владельцу автомобиля самому проблематично выполнить подобную диагностику, то он всегда сможет обратиться к квалифицированным специалистам на СТО.

Как проверить катушку зажигания ВАЗ

В случае неисправности катушки зажигания двигатель не пускается. Характерным признаком неисправной катушки является ее повышенная температура при выключенном зажигании. Это легко определить рукой на ощупь.

Признаки неисправного модуля зажигания могут быть и такие:

• неуверенный запуск двигателя или отказ при запуске;
• провалы при резкой смене оборотов;
• высокий расход топлива;
• не работают два цилиндра, двигатель лихорадит;
• отсутствие динамики;
• резкое падение мощности;
• падение мощности и тяги после прогрева.

Эти симптомы могут быть вызваны не только модулем зажигания. Чтобы определиться с неисправностью, достаточно потратить несколько минут на диагностику свечей, высоковольтных проводов и колпачков. Этим мы исключим остальные элементы системы зажигания и будем уверены в том, что неисправен именно модуль зажигания.

Проверка катушки зажигания выполняется одним из 2-х способов. Простейший: снять центральный провод из прерывателя-распределителя, подвести его к корпусу мотора и прокрутить стартером, при этом должна появиться пробегающая искра. После этого проверяем подачу энергии на отдельную свечу, для чего выкручиваем рабочую свечу зажигания, и подносим ее контактом к «массе» и предпринимаем попытку завести мотор. При этом искра должна исходить от провода на «массу». При ее отсутствии причина будет в неисправности такого элемента системы, как катушка зажигания.

Для проверки модуля вторым способом нам пригодится только мультиметр, далее следуйте пошаговой инструкции:

1. Проверяем питание и наличие импульсов, подаваемых с ЭБУ. Питание проверяем между центральным выводом (15) колодки проводов, подключаемой к модулю, и массой двигателя. При включённом зажигании напряжение не должно быть меньше 12 В. В противном случае либо села АКБ, либо не работает ЭБУ.
2. Проверяем импульсы с ЭБУ на колодке проводов. Один щуп тестера устанавливаем на разъем 15, второй на крайний правый, затем на крайний левый. Помощник прокручивает двигатель стартером, а мы в это время фиксируем тестером кратковременные скачки напряжения. Если импульсов с ЭБУ нет, виноват именно он.
3. Проверяем сопротивление на вторичных обмотках катушек. Ставим тестер в режим измерения сопротивления и измеряем его на высоковольтных выводах крышки модуля. Между 1 и 4 выводом и 2-3 сопротивление должно быть 5,4 кОм. В противном случае модуль подлежит замене.
4. Сопротивление первичных обмоток проверяем между контактами 15 и крайним правым, потом крайним левым выводами. Номинал — 0,5 Ом. Отклонение не допускается.
5. Проверяем модуль на короткое замыкание. В режиме омметра устанавливаем один щуп мультиметра на центральный вывод, второй на металлический корпус. Сопротивления быть не должно. Если прибор фиксирует хоть какое-нибудь сопротивление (кроме единицы или бесконечности), модуль подлежит замене.

Схема правильного подключения проводов к модулю зажигания

Если после проверки проводов, вы убедились, что все они плотно одеты на свечи, проверим правильность подключения самих проводов. Конечно, если до вас, в двигатель никто не лазил, то смысла проверки нет. Если тяга была и пропала причина может быть как в катушке так и самих проводах — их может пробивать. Но в любом случае проверим правильность подключения. На модуле зажигания указана нумерация цилиндров к которым подходят провода.

• 1 цилиндр – центральный нижний выход
• 2 цилиндр – левый выход
• 3 цилиндр – верхний выход
• 4 цилиндр – правый выход

Если после проверки проблем не выявлено, стоит задумать о замене катушки или проводов. Желательно поменять и то и другое.

Стоимость ПВН в зависимости от производителя составляет от 300 до 600 рублей за комплект. Наиболее популярные производители:

Стоимость катушки зажигания от 1300 до 2500 рублей. Модули следующих фирм можно найти в магазинах:

При выборе модуля следует обращать внимания не только на производителя, но и на саму катушку, она бывает старого и нового образца. Поэтому лучше демонтировать свою и принести в магазин.

Как определяют неисправности на СТО

Проще всего доверить поиск неисправности профессионалам, располагающим всем необходимым оборудованием. В идеале на автосервисе должно быть сертифицированное диагностическое оборудование, а не универсальное, купленные в интернете. Лицензированное программное обеспечение намного лучше определяет все проблемы, минимизируя вероятность неточностей. В идеале найти сертифицированный сервисный центр ВАЗ.

Что касается диагностики, все достаточно просто:

1. К специальному разъему подключается адаптер, после чего проверяются все показатели на заведенном автомобиле. Процесс занимает считанные минуты, поэтому не нужно оставлять машину надолго.
2. После сканирования выдаются коды ошибок, по которым определить неисправности не составит труда. Все коды есть в справочной документации.
3. Далее заменяются или ремонтируются все проблемные узлы. После этого обязательно провести проверку еще раз, чтобы убедиться, что ошибок нет.

При наличии подходящего адаптера и программы для компьютера можно диагностировать неисправности и самостоятельно. Разобраться несложно, обычно с оборудованием идет подробная инструкция, также есть много обучающих видео в интернете.

Как осуществляется проверка в условиях сервиса

Специальным тестером

При невозможности самостоятельно замерить сопротивление катушки зажигания требуется обратиться на станцию технического обслуживания, где специалисты, подключив в систему автомобиля тестер, увидят и сообщат код ошибки, который укажет на неисправность катушки зажигания.

На стенде

Проверка на стенде используется крайне редко.

• Она требует снятия всех катушек с автомобиля.
• Все исследования проводятся только в автосервисе и требуют специального оборудования.
• Большие затраты.
• Катушка зажигания не подлежит ремонту. В-пятых, неисправность катушки зажигания можно определить без снятия катушки с автомобиля.

Правильная работа катушки зажигания — залог долговечности двигателя. Неисправный механизм влияет на работу автомобиля в целом. При неправильной работе катушки зажигания возможен выход из строя других важных деталей машины, поэтому своевременная диагностика поможет автомобилю долго сохранять ходовые качества.

Антон Макаров

>сопротивление катушки зажигания 2114. Предохранитель катушки зажигания ваз 2114

Проверка модуля поэтапно

Чтобы должным образом проверить данную деталь, следует знать ее конструкцию. Этот модуль включает в себя пару трансформаторов высоковольтного типа и несколько специальных электронных блоков управления. На одной стороне детали предусмотрены, как правило, две пары выходов, служащих для подсоединения свечей. Фактически все элементы конструкции изолированы надежным корпусом, выполненным из пластика. В целом, модуль весит не более одного килограмма. Таким образом, механизм подключается к свечам мотора при использовании высоковольтных проводов. Что же касается управления, то эта функция принадлежит контроллеру. Он действует, опираясь на показатели скорости коленвала, нагрузки мотора, температуры и на многое другое. Как правило, такие современные механизмы системы зажигания могут работать в температурных условиях диапазона от сорока градусов мороза до ста тридцати градусов тепла.

Проверка модуля зажигания предусматривает несколько основных этапов, и я советую придерживаться именно такой последовательности во избежание возникновения лишних проблем. Если при активной работе мотора зажигание характерно пропусками, то причиной могут быть проблемные высоковольтные провода или же полный выход модуля из строя. Для проверочных работ необходим мультиметр, при помощи которого измеряется сопротивление.

Этап первый: замыкание обмотки на массу

Первый этап проверки не отнимет у вас много времени, это я вам гарантирую. Просто необходимо подключить все должным образом. В первую очередь, на приборе следует выставить показатель прибора в соответственное положение, в котором и будет измеряться сопротивление. После подсоединяем один из контактных выводов мультиметра к центральному контакту, размещенному на катушке, а второй – на массу.

В некоторых случаях мультиметр может показывать бесконечность, но это свидетельствует об отсутствии замыкания, что тоже хорошо. Также значение бесконечности может говорить об отсутствии реакции подключения омметра. Под бесконечностью имеется в виду, к примеру, единица, которую вначале показал прибор, и он вновь ее показал во время прозвона. И вот первый этап проверки завершен, так что переходим к следующему.

Этап второй: проверка наличия обрыва первичных цепей модуля

Здесь уже необходима несколько иная последовательность действий. Подключаем провода измерительного прибора непосредственно к контактам нашего механизма, находящиеся на его краях (левый и правый). В случае статичности показателей (если показатели не изменились после вышеописанных действий) можно утверждать, что в цепи образовался обрыв. Это означает, что замена модуля в таком случае неизбежна.

В принципе, обрыв появляется из-за слишком длительного пребывания системы зажигания в жестких условиях эксплуатации. Я настоятельно рекомендую регулярно проводить полный осмотр автомобиля, если несобственными силами, то обращаясь в качественный и проверенный автосервис. В противном случае неисправности его систем будут заставать вас врасплох.

Этап третий: диагностика вторичных обмоток модуля

На данном этапе нужно повернуть механизм таким образом, чтобы выводы проводов высоковольтного типа «смотрели» на вас. После этого нужно подключить провода измерительного прибора к выходам первого цилиндра и четвертого. Только тогда подключаем их ко второму и третьему цилиндру. Если показатели омметра вновь неизменны, значит наш механизм неработоспособный.

Исправляется это его заменой.

Понятное дело, что полная диагностика модуля возможна только тогда, когда он снят. Для того чтобы отсоединить ее от автомобиля нужен простой шестигранник и несколько минут свободного времени. В целом, если вы будете знать, как проверить модуль зажигания, появляется возможность сохранить некоторые денежные средства, ведь, в таком случае, нет надобности обращаться в автосервис. Все же, нужно знать некоторые нюансы такой диагностики.
