Как отключить иммобилайзер на калине и зачем это нужно1ladakalina.ru

Устройство

Данная автомобильная система противоугонная, или сокращенно – АПС, в случае попытки похищения должна блокировать двигатель, чтобы вор не смог его завести.

Иммобилайзер бывает двух типов:

контактный;
бесконтактный.

К сожалению, невзирая на то, что сама по себе Калина признана потребителем очень удачной автомашиной, экономичной и легкоуправляемой, устанавливаемые на ней штатные иммобилайзеры имеют один общий грешок – они регулярно, что называется, виснут. И в этой ситуации транспортное средство отказывается выполнять и команды собственного владельца, что часто ставит их в незавидное положение.

Как правильно отключить иммобилайзер на Калине, мы расскажем ниже, но сначала поведаем, что собой представляет данное устройство – эти знания не помешают любому автолюбителю.

Следует отметить, что все без исключения сходящие с конвейера новейшие машины из семейства Лада снабжаются производителем штатной АПС-4. Это стандартное противоугонное устройство действует так:

контролирует все данные передаваемые датчиками ЭБУ;
производит блокировку электроцепи, питающей топливный насос, а также систему зажигания.

Можно запустить указанные элементы, воспользовавшись ключом. Однако контроллер АПС, к сожалению, чрезвычайно уязвим и часто выходит из строя, если, к примеру, поступит запрос о работоспособности той или иной системы в тот момент, когда двигатель функционирует. Известны также случаи отказа иммобилайзера из-за звонка на мобильный телефон хозяина машины или пассажира.

Поскольку такого рода нештатные ситуации происходили сплошь и рядом, на заводе стали снабжать Калину специальной функцией, позволяющей при нужде запустить силовой агрегат даже когда его блокирует «слетевшая с катушек» АПС.

Автовладельцу необходимо всего-навсего ввести пароль, состоящий из 6 символов. Но так просто сделать это не получится, поскольку подобная возможность предоставляется водителю не ранее, как он определенное число раз нажмет на акселератор. После ввода секретного кода АПС разрешит совершить одну поездку, как предполагали конструкторы – до ближайшего автосервиса.

Но практика показывает, что подавляющее большинство владельцев Лады Калина после первого же подобного «приключения» всерьез задумываются, нужен ли им вообще иммобилайзер. Однако далеко не все из них знают, как отключить его самостоятельно.

Кроме того, часто деактивации заводского иммобилайзера не удается избежать, если, к примеру, на машину владелец решил установить другую АПС, имеющую функцию дистанционного запуска двигателя. Хотя теория гласит, что конфликта между ними быть не должно, практика свидетельствует об обратном. Наиболее халатные специалисты по сигнализациям поступают очень просто – они в непосредственной близости от замка зажигания приклеивают родной ключ на обычный скотч или другим способом. Штатный иммобилайзер в этой ситуации будет полагать, что хозяин находится в машине. Этот вариант работает, но угнать такое авто не составит труда, ведь о подобной, с позволения сказать, хитрости воры прекрасно знают, и первым делом ищут спрятанный ключ.

Инструкция по отключению своими руками

Последовательность шагов по деактивации Bosch М 7.4:

Отключить питание бортовой сети. Блок оснащен двумя штекерами, для дальнейшей работы требуется снять большой, малый можно оставить на месте.
Установить в пины А4 и В2 на жгуте проводки провода, которые требуются для подачи дополнительного положительного напряжения. Проводники подключаются к батарее через переключатель.
Аккуратно установить колодку на место и застегнуть фиксаторы.
Установить адаптер в диагностический разъем и соединиться с компьютером. Для корректной работы рекомендуется скорость обмена данными не выше 38400 бит/сек.
Запустить программное обеспечение, а затем включить питание на дополнительной проводке.
Включить зажигание, после этого установится связь с блоком.
Считать данные EEPROM и сохранить их.
Загрузить в память новую прошивку с отключенным иммобилайзером.
После завершения прошивки закрыть программное обеспечение, а затем отключить зажигание.
Снять штекер и отключить дополнительную проводку.
Проверить возможность запуска двигателя ключом без чипа. При этом на комбинации приборов будет включаться и гаснуть индикатор иммобилайзера.

Контроллер Bosch 7-9-7

Доработка блока Bosch 7.9.7 заключается в удалении одного сопротивления. Поскольку размеры деталей малы, то работу рекомендуется проводить в специализированном сервисе. При отсутствии навыков пайки и без дополнительного оборудования можно вывести блок из строя.

Контроллер Январь 7-2

Для того чтобы самому отключить иммобилайзер на Калине с ЭБУ Январь 7.2, необходимо:

Отключить питание бортовой сети и демонтировать блок с автомобиля.
Подключить разъем контроллера в соответствии со схемой.
Установить переходник на компьютер.
Подать напряжение при помощи переключателя, имитируя работу зажигания.
Запустить на компьютере программное обеспечение и установить связь с программируемым блоком.
Считать прошивку и сохранить ее на жестком диске.
Прочитать данные EEPROM и программно удалить их (при помощи кнопки «удалить ИММО»). При успешном удалении будет подано соответствующее сообщение.
Выключить программу, «отключить» переключателем зажигание.
Получить доступ к блоку иммобилайзера, установленному на автомобиль и убрать жгут с разъема. В штекере необходимо соединить пины 9 и 18, что обеспечит нормальное функционирование электроники автомобиля.

Контроллер Январь 5 1

Если на автомобиле установлен блок Январь 5.1, то иммобилайзер отключается путем перепрошивки микросхемы памяти EEPROM. Процедура выполняется в специализированных сервисах, поскольку требует специального оборудования (паяльная станция, фен, программатор).

Аварийное отключение

На ВАЗ Калина можно самостоятельно занести в память аварийный код:

Придумать собственный код, состоящий из шести цифр в диапазоне 1-9, 0 использовать для кода запрещается.
Открыть машину, сесть за руль и обязательно закрыть все двери (до срабатывания концевиков дверей).
Провести повторное обучение ключей. Процедура зависит от модели автомобиля.
После окончания процедуры записи требуется оставить красный ключ в замке зажигания.
Повернуть личинку в положение включения зажигания и дождаться деактивации индикатора Check Engine на комбинации приборов.
Ввести в память цифры кода. Программирование осуществляется быстрыми нажатиями на педаль газа до упора. Каждое нажатие вызывает включение индикатора Check Engine, при отпускании он гаснет. Для окончания ввода цифры следует удержать педаль нажатой, пока не погаснет лампа

Важное замечание — на автомобилях с тросовым приводом дроссельной заслонки возможны проблемы при программировании. Причиной является недостаточное натяжение троса, из-за чего процедура записи не активируется.
По аналогии ввести остальные цифры кода

Если при наборе совершена ошибка, то индикатор Check Engine перейдет в мигающий режим работы. В этом случае процедура повторяется заново начиная с момента переобучения ключей.
Если программирование выполнено верно, то после ввода последней цифры лампа Check Engine не выключается. Рекомендуется выждать 10-15 секунд с выжатой педалью газа, а затем деактивировать зажигание.

Последовательность действий при аварийной деактивации:

Включить зажигание и попытаться завести силовой агрегат. При обнаружении проблем на комбинации приборов станет мигать индикатор иммобилайзера.
Выждать около одной минуты для отключения лампы Check Engine. Это является сигналом к началу ввода кода.
Ввести цифры в память по аналогии с программированием (педалью газа). При опознании кода произойдет включение топливного насоса и останется активным индикатор Check Engine. При обнаружении ошибки индикатор перейдет в режим медленного мигания.

Как вылечить Калину от иммобилайзера (отключение иммо)

Схема иммобилайзера Лады Калины

По большому счету, вся вина в неправильной работе иммобилайзера лежит на бортовом компьютере, который делает частые сбои. Так, некоторые владельцы сталкивались с тем, что необходимо вскрыть свою машину, чтобы в нее попасть. Короче, прибегали к методам взлома. Но, чтобы этого не случилось, лучше обезопасить себя заранее.

Итак, рассмотрим проблемы и способы их решения:

Внешний вид ЭБУ

Для прошивки ЭБУ не стоит сразу бежать к мастерам, поскольку нет ничего сложного и операции можно сделать своими руками. Но, подходить к вопросу стоит тщательно и не спешить. Лучше все проверить, чтобы не натворить лишних дел.

Расшифровка проводов иммобилайзера Лада Калина

Пример того, как прошивается ЭБУ на Ладе Калине

Теперь, можно перейти непосредственно к процессу:

Схема подключения Загрузчика для прошивки ЭБУ Калины

Место подключения USB ПК к бортовому компьютеру Калины

После того, как иммобилайзер Лады Калины разблокирован, лучше усилить безопасность автомобиля дополнительной охранной сигнализацией. На рынке существует множество вариантов, которые помогут заменить стандартную заводскую функцию.

Сложно конечно разобраться, особенно новичку, но объяснено вполне внятно и по пунктам. Жалко что у меня ее уже отключили в сервисе, когда я менял сигналку на более надежную. Так бы сам ее попробовал отключить.

У меня знакомы такую процедуру делал на моей машине. С виду выглядело сложно, но после данной инструкции стало немного понятнее.

А я пробовал и понял что для меня пока это сложно даже с такой подробной инструкцией. Пока доверяю данную процедуру автосервису.

Иммобилайзер — это один из видов защиты автомобиля от угона. Практически каждый современный автомобиль имеет в своем оснащении такое устройство, устанавливаемое на заводе-изготовителе. Иммобилайзер связан с контроллером впрыска топлива в двигатель на физическом и программном уровне. Если он не получает разрешающего сигнала на запуск двигателя, то машина не заведется.

Модель Лада Калина: иммобилайзер, снятие и отключение функции ИММО

Прежде всего, если рассматривать аварийное отключение иммобилайзера, необходимо знать, где находится иммобилайзер на Калине, а также как отключить иммобилайзер своими руками. Если коротко, блок управления иммобилайзером на Лада Калина расположен под панелью приборов (в области центрального воздуховода системы вентиляции и отопления салона).

Также в замке зажигания установлена антенна для считывания сигнала (имеет форму кольца). Чип-транспондер установлен в головке ключа. Считывание метки ключа происходит автоматически, когда водитель вставляет ключ в замок зажигания.

Чтобы добраться до блока управления иммо, нужно подготовить отвертку крест, пластиковые лопатки для снятия декоративных элементов салона, а также удлинитель с карданным шарниром, головку для винтов под крест, чтобы снять блок.

Например, при разборке Калины 1 без кондиционера:

Сначала потребуется отключить АКБ, открыть пепельницу, открутить 4 винта крепления корпуса, вынуть его из специального гнезда.
Далее снимаются 2 заглушки, стоящие сбоку от кнопки включения аварийки. После нужно открутить 2 винта крепления под заглушками.
Затем снимаются переключатели температуры и направления обдува. Теперь можно тянуть на себя центральную облицовку, аккуратно сняв ее защелок.

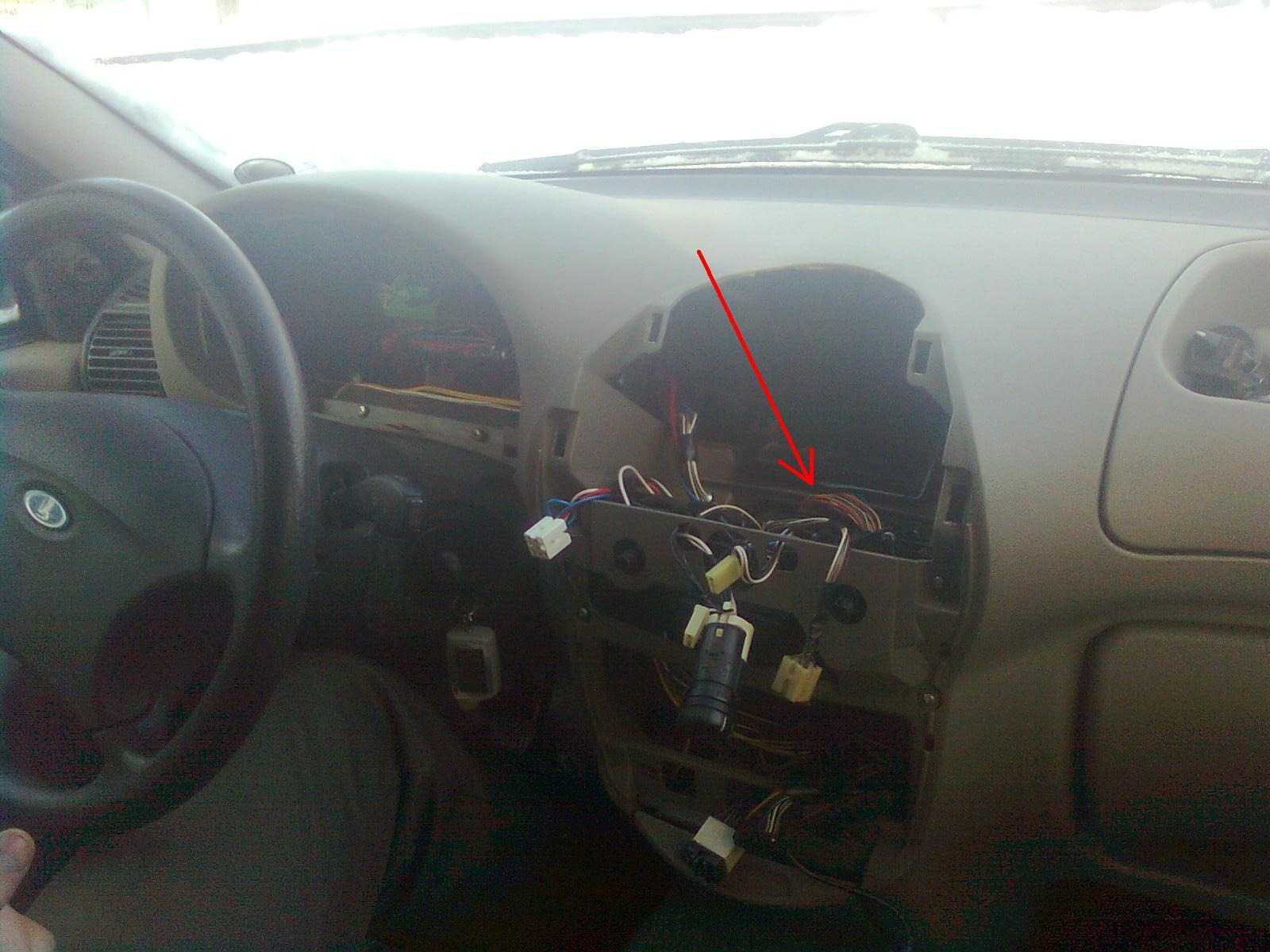

После необходимо отсоединить электрические разъемы, подведенные к элементам на облицовке.
Снять штатный блок, закрепленный двумя винтами в пластиковом корпусе под центральным воздуховодом;
Далее нужно нажать на фиксатор и отключить разъем от блока.

Данная информация может быть полезна, если с блоком возникли проблемы, а также при установке дополнительного оборудования, необходимости интегрировать обходчик иммобилайзера т.д.

Например, чтобы отключить иммобилайзер своими руками, может потребоваться извлечь блок управления, заложить в него ключ или метку или интегрировать отдельный блок-эмулятор для обхода иммо без ключа. Это может потребоваться при установке сигнализации с автозапуском.

Добавим, что также есть и другие способы отключения, которые зависят от типа блока управления (ЭБУ) на конкретном авто. Например, блок Bosch М7.4 можно прошить так, что запуск двигателя будет происходить без проблем, ключ с меткой не нужен. При этом значок иммобилайзера будет загораться и затем погаснет после запуска двигателя.

В свою очередь, блок Bosch 7.9.7 потребует перепайки резистора, после чего осуществляется прошивка. Однако если стоит блок Январь 5.1 или Январь 7.2, убрать функцию иммобилайзера из блока несколько сложнее. Если коротко, нужно выпаивать и перепрошивать флеш-память EEPROM, интегрировать отдельные схемы и т.д.

Само собой, иммобилайзер Лада Калина в подобных случаях лучше доверить опытным специалистам, которые обладают определенным навыками и знаниями, а также опытом выполнения подобных работ. В противном случае есть риск повредить электронные устройства со всеми вытекающими последствиями.

Отключение иммобилайзера

Перед тем как обойти иммобилайзер на Калине и других творениях АвтоВАЗа лучше, конечно, проконсультироваться со специалистом, но если ваши познания в электронике позволяют, то на этой процедуре можно сэкономить. Помимо необходимых знаний вам понадобятся:

вороток;
карданный шарнир;
крестовая отвертка;
удлинитель;
фигурная бита.

Вооружившись всем необходимым, откручиваем аккумулятор и снимаем защиту с приборной панели. Капризный иммобилайзер будет расположен за элементами управления отоплением, неподалеку от магнитолы. Внешне девайс выглядит неброско, как небольшая черная коробочка размером 5х10 см. После этого начинается самое сложное.

Чтобы вытащить заветную черную коробочку необходимо открутить болты, которые соединяют девайс с панелью управления. Перед этим нужно отключить подачу питания от АПС, для этого вытяните штекер и удерживайте его специальным фиксатором. Не забудьте реанимировать линию диагностики, после того как иммобилайзер был извлечен. Отключение иммобилайзера Приора или Калина закончено, теперь нам нужно настроить АПС.

Самое главное на этом этапе – полностью удалить совершенно всю информацию, которая была оставлена в блоке ЭБУ (энергозависимой памяти). Сделать это будет сложнее, так как иммобилайзер, скорее всего, будет оснащен системой EEPROM, которая отвечает за хранение данных. Тут есть два пути решения такой проблемы:

Можно доработать блок управления путем перепайки чип-резистора. Для этого блок нужно подключить к ПК и воспользовавшись специальным пак-загрузчиком считать прошивку. После этого достаточно поставить новую прошивку EEPROM и впаять чип на его законное место.
Можно не извлекать чип и воспользоваться программой Combiset, которая работает по тому же принципу что и EEPROM.

В некоторых моделях иммобилайзеров устанавливаются «хитрые» EEPROM, с которых невозможно удалить всю информацию, а ненужные «хвосты» ни к чему хорошему не приведут. Как отключить иммобилайзер Приора в этом случае? Да очень просто, отредактируйте файл дампа. Для этого нужно заменить его байты и вместо 2-7 цифр вписать комбинацию FF.

Для того чтобы вскрыть ЭБУ из иммобилайзера необходимо вынуть разъем штатной проводки и отсчитать в нем 9 и 18 контакты (всего их 20). Эти провода необходимо связать и заизолировать.

Дело осталось за малым. Подсоединяем все разъемы к блоку управления и ставим его обратно. Устанавливаем консоль и беспрепятственно заводим движок. Готово!

Если же по некоторым причинам вам нужно, наоборот, активировать иммобилайзер, кстати, его активация частенько может помочь при перебоях с работой девайса, то тут придется воспользоваться ключом.

В случае отказа иммо, производитель предлагает воспользоваться секретным паролем, который предварительно нужно активировать на авто. Перед тем как активировать иммобилайзер на Гранте, Калине или Приоре убедитесь, что вы не потеряли специальный обучающий ключ, который нужно вставить в замок зажигания. После этого пару раз включите и выключите зажигание и выньте ключ. Индикатор АПС должен «промигаться» в течение 6 секунд. И тут самое интересное. За это время вам нужно успеть вставить рабочий ключ и включить зажигание. После того как прозвучат 3 сигнала зуммера и еще 2 раза, зажигание нужно выключить и быстро вынуть ключ. Если вашей скорости и реакции было достаточно, то вы услышите одиночный сигнал, а индикатор начнет мигать чаще. Если это произошло, значит, вы двигаетесь в правильном направлении, если нет, то придется потренироваться.

Далее, включите зажигание и обратите внимание, чтобы загорелся символ «Проверьте двигатель». После того как он погаснет можно вводить пароль

Тут существуют свои стандарты. Пароль обязательно должен состоять из 6 цифр от 1 до 9. Рекомендуем вам выбирать цифры поменьше, потом вы поймете почему.

Когда пароль придуман, нажимаем на педаль газа до упора, и ждем пока снова не загорится «Проверьте двигатель». После этого газ удерживаем не более 3 секунд и отпускаем. Лампа должна погаснуть.

Теперь можно вводить код. Предположим первая цифра 2. Для ввода дважды нажимаем на педаль, загорается «Проверьте двигатель» — отпускаем педаль (держать можно также не больше 3 секунд). Если лампа погаснет, значит, первая цифра кода записана, осталось зафиксировать ее в памяти контроллера. Для этого снова нажимаем на педаль, держим ее 5 секунд, и ждем пока лампа не погаснет. Как только это произошло, значит, первая составляющая секретного кода зафиксировалась. Как вы уже догадались так нужно проделать с остальными 5 цифрами.

Если пароль был активирован, и в какой-то ситуации иммо подвел, движок можно будет быстро запустить.

Причины неисправностей иммобилайзера и как это исправить

Если иммобилайзер не работает, это может привести к серьезным последствиям вплоть до блокировки силового агрегата и невозможности его запуска.

Основные признаки и причины поломок устройства

Признаки, причины и способы их устранения:

При попытке запуска ДВС стартер крутит двигатель, но в цилиндрах мотора не воспламеняется горючая смесь. На приборной панели в этот момент горит лампочка вышедшего из строя блокиратора. Эти «симптомы» указывают на рассинхронизацию работы блока управления иммо, а также радиометки в ключе. Для восстановления работоспособности и выполнения ремонта надо еще раз обучить транспондерный ключ.
Обороты мотора машины плавают, когда двигатель функционирует на холостом ходу. Проблема обычно состоит в неправильной работе устройства, связанной с попаданием влаги на колодку подключения. Для ремонта необходимо просушить разъем и саму плату. Если последняя неработоспособна, она подлежит замене.
Поломка предохранительного устройства на цепи питания, в результате чего напряжение не подается на управляющий модуль блокиратора мотора. Этот элемент располагается в специальном блоке в центральной консоли. В первых версиях Калин работа иммобилайзера авто обеспечивается предохранителем на 10 А, а во вторых — на 15 ампер. Если эти компоненты часто перегорают, следует произвести детальную проверку электронной составляющей машины.

Способы устранения неисправностей

Программные неисправности в работе блока управления иммобилайзером на автомобиле Лада Калина решаются путем перепрошивки устройства.

Замена батарейки в пульте ключа

Процедура выполняется так:

Используя отвертку с крестовым наконечником, произвести откручивание болта на стороне части ключа. Этот элемент фиксирует две части корпуса друг к другу.
После выкручивания, используя отвертку с плоским лезвием, надо поддеть одну часть корпуса. Затем ключ разбирается.
Элемент питания установлен на плате внутри. Батарейку нужно извлечь, вместо нее поставить новую.
Две части корпуса ключа надо защелкнуть, затем закрутить болт, соединяющий их.

Замена устройства

Процедура смены управляющего модуля производится так:

От АКБ машины отсоединяется отрицательный контакт.
Производится демонтаж пластиковой накладки на контрольном щитке.
Отверткой с крестовым жалом откручивается два болтика, фиксирующих управляющий модуль блокиратора двигателя.
Затем сам блок демонтируется из посадочного места.
От устройства отключается разъем с проводами. Затем выполняется его демонтаж из места установки.
Монтаж нового микропроцессора выполняется в обратной последовательности. После установки потребуется произвести процедуру активации или обучения устройства. Если устанавливается блокиратор АПС-6, то он позволит завести мотор авто без включения иммо.

Канал «ИммоБокс» подробно рассказал о замене управляющего блока штатного противоугонного средства на Калине.

Чем иммобилайзер отличается от обычной сигнализации?

Основное отличие иммобилайзера от сигнализации — меньший радиус его действия и более продвинутый, можно сказать, интеллектуальный принцип защиты. Все это значительно уменьшает вероятность угона автомобиля.

К примеру, чтобы перехватить сигнал, идущий от брелока управляющего обычной охранной системой, злоумышленник может находится от машины на значительном расстоянии – несколько десятков метров.

С иммобилайзером так не получится, чтобы перехватить сигнал нужно находится непосредственно рядом с автомобилем, а это ограничивает возможности угонщиков в разы.

Еще одно преимущество иммобилайзера, это практически невозможность его копирования ведь для этого понадобится специальная мастер-карта, что не скажешь про брелоки сигнализации, которые в наше время, знающими людьми, просто поддаются дублированию.

Особенности стартера и иммобилайзера

Калина чутко реагирует на плохое качество топлива

Калина собиралась по технологии, часть которой заимствована у старых разработок, а часть взята у импортных проектов и несколько подкорректирована на наш манер. Все бы ничего, но Калина плохо реагирует на малейшие испытания на прочность. Разбитые дороги, некачественный бензин или еще что-либо подобное приводят ее в состояние коллапса.

Из-за этого Калина сильно уступает не только импортным аналогам, но даже простенькому отечественному УАЗу, который хоть и является серенькой машинкой, зато надежен и при должном уходе прослужит не одно десятилетие. С Калиной же на это надеяться не приходится.

Причины проблем со стартом могут крыться в двигателе. Возможно, пришлось заправлять автомобиль бензином не самого лучшего качества, в котором присутствовали примеси, сыгравшие роковую роль в работоспособности машины. Еще один вариант — некоторые детали поизносились и их требуется заменить.

Бывают причины и посложнее, например, сбои в электронной системе силового агрегата. В таком случае самостоятельно справиться с поломкой будет уже очень нелегко, и целесообразнее обратиться к специалистам. Дефект бензонасоса также может повлиять на запуск машины, и список возможных проблем можно продолжать и продолжать.

Зря автовазовцы решили пойти по западному пути, не имея при этом должного опыта. Хотели, конечно, как лучше, но получилось как всегда. Пусть бы Калина была бы логичным продолжением хорошо знакомых всем «пятерок», «семерок», пусть не ярким, но зато более или менее надежным авто. Но мастера пустились в эксперименты, которые длятся уже не одно десятилетие, однако успешными их назвать нельзя.

Это интересно: Когда пора менять зимнюю резину

Блок управления иммобилайзером

Иммобилайзер — хорошая вещь, но только когда его конструкция отвечает всем существующим требованиям надежности. А вот иммобилайзер Калины довольно часто выходит из строя. О возникшей проблеме сообщит мигающий сигнал, которые посылает устройство. Зачастую можно услышать и характерный предупреждающий звук. Исправить поломку нелегко.

Для начала необходимо провести диагностику иммобилайзера, следя за сигналами лампочки и отсчитывая их по секундам. Затем придется заглянуть в инструкцию по эксплуатации, где должна быть приведена расшифровка этой азбуки Морзе. Исходя из того, какие сигналы подала нам лампочка, мы и решаем, как поступать дальше.

Способы разблокировки

Для разблокировки контроллера иммобилайзера используют следующие способы:

перепрошивку контроллера иммобилайзера;
шунтирование исполнительных устройств;
полное отключение иммобилайзера;
установку обходчика иммобилайзера;
звонок диспетчеру.

Перепрошивка

Для перепрошивки иммобилайзер снимают с автомобиля, подключают к компьютеру или ноутбуку с помощью переходника, а затем используя специальное приложение (его поставляют вместе с иммобилайзером), меняют прошивку его памяти. Для выполнения этой работы потребуется не только компьютер, но и умение пользоваться специальным приложением.

В противном случае попытка перепрошивки закончится повреждением устройства. Кроме того, необходимо хорошо разбираться в устройстве машины и знать, где установлен КИ (контроллер иммобилайзера). Поэтому такой способ чаще всего используют работники автосервисов, ведь обычный автолюбитель не обладает ни оборудованием, ни квалификацией для подобных работ.

В серьезных сигнализациях (Старлайн, Пандора и других) иммобилайзер является частью охранной системы. Поэтому невозможно самостоятельно перепрошить этот блок без ухудшения работы сигнализации. Однако на дешевых сигнализациях, равно как и установленных с завода, этот метод успешно работает.

Этот способ подходит для тех, кто хорошо разбирается в электронике, устройстве автомобиля и умеет своими руками чинить проводку машины. Необходимо закоротить между собой провода, соответствующие контактам реле, убедившись, что эта манипуляция не нарушит работу электронного блока управления (ЭБУ) двигателя.

Этот метод также не сработает, если реле работают на размыкание. В этом случае закорачивание контактов приведет лишь к тому, что на соответствующий вывод ЭБУ будет подаваться блокирующее напряжение.

Этот метод используют, если другие способы оказались неэффективны. Чтобы выполнить эту операцию самому, необходимо открутить крепления КИ, снять его и отсоединить все контакты. Затем придется налаживать работу ЭБУ, возможно, менять его прошивку. Ведь работа ЭБУ зависит от команд КИ, поэтому простое удаление контроллера не восстановит работу мотора.

Исключение составляют простые модели и штатный КИ, установленный с завода, которые замыкают определенные контакты ЭБУ или подают напряжение на какие-то выводы. Если же на машине установлено более сложное устройство, придется вносить изменения в проводку и прошивку ЭБУ. Такую операцию лучше доверить специалисту, разве что вы хорошо разбираетесь в электронике, устройстве автомобиля и подобных устройствах.

Обходчик позволяет обманывать ЭБУ, подавая напряжение на соответствующие выводы или замыкая нужные контакты. Это устройство может быть выполнено в различных вариантах:

простого переключателя;
потайной кнопки;
электронного блока с GSM-модулем.

Установка обходчика снижает общую эффективность защиты от угона, ведь злоумышленник может воспользоваться им, чтобы уехать на вашей машине. Наиболее эффективны обходчики с GSM-модулем, ведь они реагируют на SMS, содержащие определенный код и отправленные на правильный номер. Если у вас установлена надежная охранная система (Старлайн, Пандора, Аллигатор и тому подобные), подключенная к диспетчерской службе, то устанавливать обходчик иммобилайзера должны лишь специалисты, получившие одобрение этого диспетчера. После установки необходимо проинформировать диспетчера о подключении нового блока.

Звонок диспетчеру

Современные автомобили оснащают сложной электроникой, которая управляет режимом работы двигателя. Поэтому любое вмешательство в электропроводку машины может закончиться серьезным повреждением ЭБУ, из-за чего потребуется его замена. Если вы специалист по автомобильной электрике или опытный радиолюбитель, то сможете разобраться в схеме подключения иммобилайзера и отключить его без повреждения машины.

Активация и деактивация иммобилайзера калина

Прежде всего, Калина имеет два ключа зажигания (черный и красный мастер-ключ). Красный ключ необходим для активации иммо. Чтобы включить иммобилайзер Калины, потребуется сесть в машину, закрыть дверь, после чего вставить красный ключ в замок и включить зажигание.

Когда зуммер выдаст три сигнала, зажигание следует выключить, дальше нужно вытащить ключ. Далее нужно в рамках 5 секунд вставить в замок черный ключ, включить зажигание. Далее зуммер издаст три сигнала, затем еще два через небольшой промежуток времени (в общей сумме 5). После 5 сигналов зажигание можно выключить, ключ следует вынуть из замка.

Затем в рамках 5 секунд нужно вставить красный ключ, выставив его в положение включения зажигания. После нужно выждать, пока зуммер издаст 5 сигналов, затем выключить зажигание

Обратите внимание, ключ вынимать из замка не следует

Далее зуммер издаст 1 сигнал, после за 5 секунд нужно включить зажигание. Теперь необходимо ждать 5 секунд, за это время моргнет аварийка и сработает звуковой сигнал (клаксон издаст гудок).

Затем можно выключить зажигание, не вынимая ключ из замка, следует выждать, пока значок иммобилайзера на панели приборов не погаснет. Также добавим, что на моделях разных лет выпуска допускается, что вместо звуковой индикации будет срабатывать визуальная (контрольная лампа иммобилайзера мигает на панели приборов).

Теперь следует переходить к установке специального кода иммобилайзера. Сначала потребуется повернуть красный ключ и включить зажигание, после чего выждать, пока не погаснет лампочка иммобилайзера на панели приборов.

Далее потребуется ввести цифры шестизначного кода (от 1 до 9). Ввод осуществляется быстрыми нажатиями педали газа (нажимать педаль нужно до упора). При нажатии на педаль будет загораться значок иммобилайзера, если же отпустить педаль, лампа погаснет.

После вода цифры на педаль газа нужно нажать и удерживать нажатой до момента, пока не погаснет значок иммобилайзера. Это занимает около 5 секунд. Далее можно вводить вторую цифру и т.д. В случае если допущена ошибка при вводе и сохранении, значок иммобилайзера не погаснет, а будет моргать. В этом случае придется всю процедуру начинать сначала, выполнить активацию иммо, а уже затем вводить код.

Когда последнее число введено, значок иммобилайзера не будет гаснуть. Чтобы прописать введенный код в память, потребуется держать педаль газа нажатой 10 сек., затем педаль можно отпустить. После можно выключать зажигание и доставать красный ключ из замка.

Следующий шаг — отключение иммобилайзера. При необходимости отключить иммобилайзер Калина, нужно знать код, ранее прописанный в память блока управления. Кстати, в некоторых случаях выключение и последующая активация иммо позволяет избавиться от сбоев и ошибок (например, если по непонятной причине горит иммобилайзер на Калине, мотор заглох и не заводится двигатель Калины и т.д.).

Чтобы отключить иммобилайзер при помощи кода, потребуется выполнить следующее:

Включить зажигание. Кстати, если использован ключ с поврежденным чипом или чип не распознается, может сработать стартер, но мотор не заведется, так как цепь подачи топлива и зажигание все равно отключены.
Далее на панели приборов произойдет активация и начнет моргать значок иммобилайзера. Далее следует подождать около 60 сек., пока лампочка иммо не погаснет. Затем следует ввести код, нажимая на педаль газа. Чтобы разделить цифры при вводе, необходимо после каждого числа выдерживать паузу около 6 секунд, выжав до упора и удерживая педаль нажатой до упора.

После того, как будет введена последняя цифра, цепь топливного насоса активируется, на панели приборов будет гореть значок иммобилайзера. Если же код по ошибке будет введен неправильно, значок будет моргать. В такой ситуации ввод кода нужно повторить, причем с самого первого числа.
