Установка цз на ваз 2109, конструкция и схема, важные моменты, установка

Установка GSM сигнализации своими руками

Монтаж в гараже охранной сигнализации промышленного производства не доставит проблем владельцу гаражного бокса.

При наличии небольших навыков электрика, минимального количества инструментов это возможно сделать в течение короткого времени.

К тому же, в помощь ему будет инструкция по монтажу, прилагаемая к модели.

Более простой вариант – воспользоваться услугами охранного агентства. Они выберут подходящую модель сигнализации, сами установят её, обеспечат дальнейшую охрану и контроль за объектом. Главный минус заключается в том что за обслуживание необходимо постоянно платить.

GSM сигнализация для гаража своими руками

Для тех, кто не ищет лёгких путей в жизни, народных умельцев, есть следующий способ – изготовить самодельную конструкцию GSM сигнализации с последующей самостоятельной установкой.

Дадим рекомендации по производству такого вида сигналки.

Для работы потребуется:

• мобильный телефон кнопочного типа;
• загерметизированный контакт;
• обычный магнит;
• выключатель с одной клавишей;
• электрические провода.

Перейдём к алгоритму производства GSM конструкции:

1. На телефоне установить вызов одного номера, владельца гаража.
2. Разобрать мобильник, вытащить плату с кнопками набора.
3. Припаять один провод к матричному разъёму на контакт «кнопка отбоя».
4. Зафиксировать при помощи пайки второй провод на кнопке, задействованной на наборе номера хозяина гаража.
5. Установить на ворота или дверку в воротах магнит.
6. Выполнить настройку геркона так, чтобы цепь была разомкнутая во время соединения с магнитом.
7. Проверить в действии конструкцию: следует открыть ворота, чтобы цепь замкнулась. Это станет причиной автоматического набора номера хозяина гаража.

Для приведения охранной системы в рабочее состояние, необходимо на установленном в укромном уголке выключателе нажать клавишу. Также рекомендуется разместить в незаметном для злоумышленников месте телефон.

Для нормальной работы самодельной модели GSM нужно периодически подзаряжать телефон стандартным зарядником, а также следить за состоянием баланса сим-карты.

Рекомендации

Полезные советы:

• Описание и инструкцию к сигнализации нужно сохранить или хотя бы запомнить ее марку и названия. После установки нужно потребовать инструкцию и не выбрасывать ее. В случае необходимости перепрограммирования брелока или ремонта охранной системы описание и схема могут понадобиться. Зная точно название установленной сигнализации, мастер сможет найти в каталоге детали с нужными данными и характеристиками.
• Нужно знать, какие цепи блокирует охранная сигнализация – бензонасос, катушка зажигания и т. д., а также помнить, где именно в автомобиле установлен блок сигнализации.
• Нужно запомнить место расположения датчика удара, чувствительность которого регулируется, а также место установки «валетной» кнопки.
• В случае появления проблем нужно изучить инструкцию, в которой детально описаны многие вопросы по эксплуатации сигнализации и устранению часто возникающих проблем.
• Нужно своевременно менять батарейки в брелоке.
• Наклеивать на машину рекламное клеймо с названием установленной не ней сигнализацией совсем не обязательно.
• Случается так, что некоторые автосалоны и страховые фирмы делают дубликаты брелоков и охранных систем для того, чтобы можно было забрать машину в случае невыплаты кредита, при окончании срока действия страховки КАСКО и т.д. Поэтому желательно охранные системы ставить у разных специалистов.

На случай потери брелока или эксплуатации автомобиля несколькими водителями можно запрограммировать дополнительный один или два брелока.

Установка сигнализации ВАЗ-2109

Перед установкой разберитесь в основных функциях «автосигналки»: центральный замок, датчики дверные и центрального замка. Выясните, как работает кнопка, все ли открывается и закрывается при ее нажатии.

Если в вашей автосигнализации нет дистанционного управления работой дверей, то купите их дополнительно и вмонтируйте. Такие активаторы ставят на дверь и багажник.

В двери изнутри аккуратно снимаете верхнюю панель, отверткой отвинчиваете крепеж под подлокотником, снимаете с замков по всей площади.

Обратите внимание, когда вы ставите активатор, его тяга устанавливается строго в направлении заводской. Он монтируется на рейках, окончательно закрепляется с помощью болтов

Тяга сигнализации присоединяется к стандартной, для этого продавливаете место под крепежом. Так вы добиваетесь состояния устойчивого равновесия. Заводские провода, после снятия с них клейм, заводят внутрь.

Потом берете вольтметр либо другой тестер и проверяете качество вашей установки. Если стрелка прибора зашкаливает, поменяйте полярность проводов. При правильной работе активатора, собираете дверь.

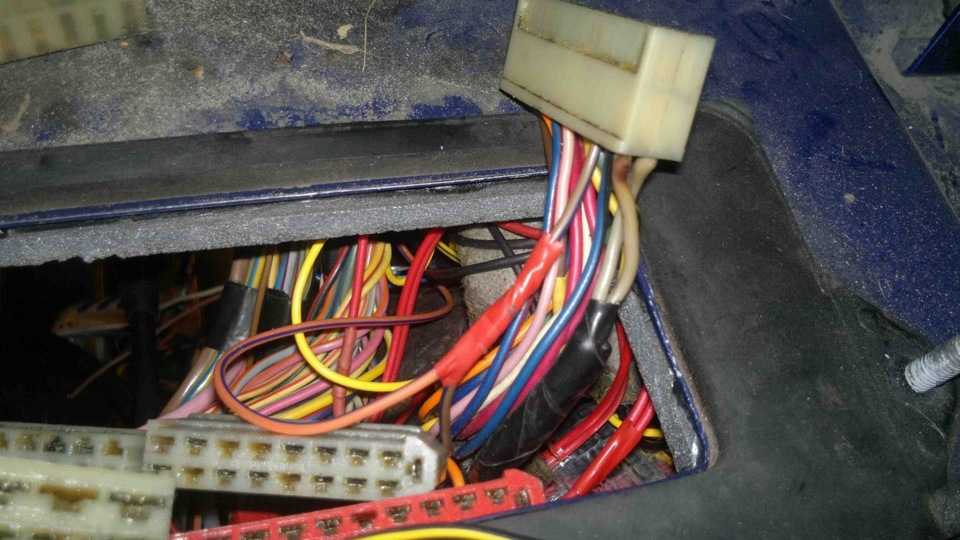

Устанавливаем блок центрального замка. Для этого снимаете приборную панель: отвинчиваете болты и отщелкиваете крепления. Протестируйте блок ЦЗ: он дает звуковой сигнал при любых манипуляциях с дверью.

Замков разработано несколько видов. В зависимости от этого установка проходит по-разному. Есть устройства с полярностью одного вида, переменной и вакуумные. Для монтажа проще всего, если у вас вакуумный ЦЗ. Его работа регулируется так: открытие – провод на положительный потенциал, закрытие – на отрицательный.

Провод может находиться у кнопки управления ЦЗ, в багажнике возле сидений пассажиров сзади. Проверяете работу сигнальной лампочки. Если провод стоит на минус, то при открытии двери она должна срабатывать. Проверяете положительный полюс, он должен срабатывать при закрытии. Провод разрезаете и закрепляете. Для того чтобы убедиться, что найден нужный, даете поочередно плюс и минус, наблюдая за дверями: закрытие-открытие.

Если в вашей «автосигналке» имеется электрическое реле, то плюс и минус устанавливаете HP – клеммы. HЗ – клемма присоединяется к сигнализатору центрального замка к разрыву проводника.

Поместить блок сигнализации можно в незадействованных разъемах.

Не забудьте несколько раз протестировать работу автосигнализации перед обратной установкой приборной панели.

https://youtube.com/watch?v=BdTp4Xl6slg

Основные производители сигнализаций

Модель охранного комплекса от компании StarLine На рынке есть несколько компаний, которые хорошо себя зарекомендовали и их продукция пользуется спросом.

• «StarLine». Компания является одним из лидеров в производстве охранных систем. Выпускает не только бюджетные, но и модели пятого поколения. Стоимость варьируется от 7 000 до 14 000 рублей.
• «Pandora». Популярный российский производитель охранных систем. Широкий модельный ряд. Цены варьируются от 5 000 до 48 000 на новые продвинутые модели.
• «Scher-Khan». Производитель – Южная Корея, разработчик – Россия. Стоимость в диапазоне 7-8 тысяч рублей. Возможно подключение по мобильному телефону и Bluetooth.
• «Alligator». Американская охранная система. Стоимость до 11 тысяч рублей. Разнообразный модельный ряд.
• «Sherriff». Производитель – Тайвань. Представлены бюджетные модели, стоимость 7-9 тысяч рублей.
• «Black Bug». Российский производитель. Модельный ряд представлен как бюджетными, так и премиум-моделями.
• «Prizrak». Российский производитель сигнализаций с широким модельным рядом. Цены варьируются от 6 000 до 27 000 тысяч рублей.

Автомобильная сигнализация помогает защитить автомобиль от угона и взлома. Современные охранные комплексы обеспечивают достаточно высокую степень защиты. Также водителю открывается много других полезных возможностей. Сигнализация – это нужная и обязательная вещь для каждого автомобиля.

Регулируем замок двери на ВАЗ 2109

Если двери вашего четырехколесного зверя плохо закрываются, или туго открываются, то настало время заняться ими вплотную. Изменить эту ситуацию можно путем регулировки фиксатора двери.

Именно благодаря прокладке из шкурки контролируется расстояние между фиксатором и стойкой. Таким образом, фиксатор не задевает крышку наружного замка.

В принципе регулировка замка двери ВАЗ 2109 вполне проста. Если дверь болтается и отходит, фиксатор необходимо затянуть, если ходит туго, то наоборот ослабить. Та же логика применима, если дверь неплотно прилегает. Главное, точно определить, на сколько сантиметров и в какую сторону она смещена.

Для более точной корректировки перед регулировкой рекомендуется отметить то место, где расположен фиксатор.

Регулировка замка двери

Необходимо помнить, что в любом случае зазоры между кузовом и дверью должны быть одинаковыми.

Ставим автозапуск своими руками

Прежде чем приступить к монтажным работам автозапуска на ВАЗ, необходимо подготовить все для этого востребованное. Поставить одну сигнализацию будет недостаточно, здесь потребуется долгая и кропотливая работа. Для воплощения, задуманного в реальность, потребуется подготовить следующее:

• сигнализацию с автозапуском, в данном случае можно использовать самую простую модель от ] StarLine;
• отдельно покупается датчик температуры, а также контроллер;
• небольшой электрический привод, можно использовать от ладовского омывателя;
• тонкий трос, желательно мягкий из меди или алюминия, но лучше отдать предпочтение медному варианту;
• проводка в необходимом количестве, лучше подготовить с запасом;
• помимо этого потребуется терпение, так как настройка оборудования и автозапуск для карбюратора – это долгий и кропотливый процесс работы.

Схема установки автозапуска на карбюратор

Приступить к сборке можно с отключения ручного подсоса, который установлен на любой вазовский карбюраторный двигатель. При этом трос можно не вытаскивать, а надежно закрепить его под капотом. Велика вероятность, что в будущем он на что-либо сгодится. Если у вас на авто стоит автоподсос, то его предстоит разобрать полностью. Карбюратор полностью разбирается, и из него извлекаются все датчики. Последним шагом перед сборкой станет переключение привода подачи на наружный.

Этапы установки автозапуска своими руками на карбюратор

Чтобы установить на карбюраторный двигатель запуск с сигналки, предстоит последовательно проделать следующий ряд действий:

1. Прежде всего, размещаются по своим местам все составные части конструкции. Электропривод можно установить на стенку двигателя. Датчик температуры монтируется на движок. Не стоит использовать старый датчик, так как велика вероятность допустить ошибку. Микроконтроллер предстоит поставить рядом с электродвигателем, хотя в некоторых ситуациях лучше его прикрепить на карбюратор.
2. При помощи подготовленного ранее троса, движок соединяется с заслонкой.
3. Все части подсоса следует соединить с микроконтроллером, который в свою очередь имеет непосредственное подключение к сигналке.
4. Далее следует пробный тест, если система дала отклик, то можно переходить к следующему этапу, если отзывов в карбе не последовало, то предстоит перепроверить все подключение заново.
5. Вся система тестируется, доводясь при этом до идеала. На микроконтроллере предстоит поменять несколько режимов работы с учетом показателей температурного датчика. Также следует максимально подогнать длину троса. Как только система отработана, можно производить первый пробный запуск.

Завершающий этап работы по установки автозапуска

Осуществить полноценный запуск движка с помощью брелока можно лишь после установки сервопривода воздушной заслонки. Прибор, как правило, ставят на стенку моторного отсека, кто-то наоборот старается монтировать элемент непосредственно на карбюратор. Установив этот элемент, можно забыть про положение воздушного заслона. Данный прибор выпускается под торговой маркой «Садко». Модель изготавливается в двух видах:

1. Стандартная комплектация, которая имеет в составе микроконтроллер, блок управления, трос, электропривод и температурный датчик.
2. Максимальная комплектация, в чьем составе присутствуют все перечисленные ранее приборы, а также некоторые дополнения.

Максимальная комплектация «Садко» отличается следующими показателями:

• получив сигнал с брелока сигнализации, заслонка автоматически приоткрывается;
• далее поступает впрыск топлива;
• после чего за счет блока управления подается искра, которая и выполняет запуск мотора для прогревов.

Если же вы решили отдать предпочтение стандартному набору, то предстоит произвести ручную настройку всей системы, так как там может быть проблема из-за неточных расчетов и монтажа, а именно:

• предварительно включается зажигание, и заслонка закрывается вручную;
• после того, как двигатель работает нормально, заслонку предстоит прикрыть опять же собственноручно;
• прождав некоторое время, предстоит полностью открыть подачу топлива;
• машина должна проработать некоторое время на холостых оборотах без постороннего вмешательства;
• в конце двигатель глушится и полностью остывает.

По завершению всего, останется лишь совершить пробный запуск автомобиля с кнопки с определенной дистанции, которая доступна для сигнализации.

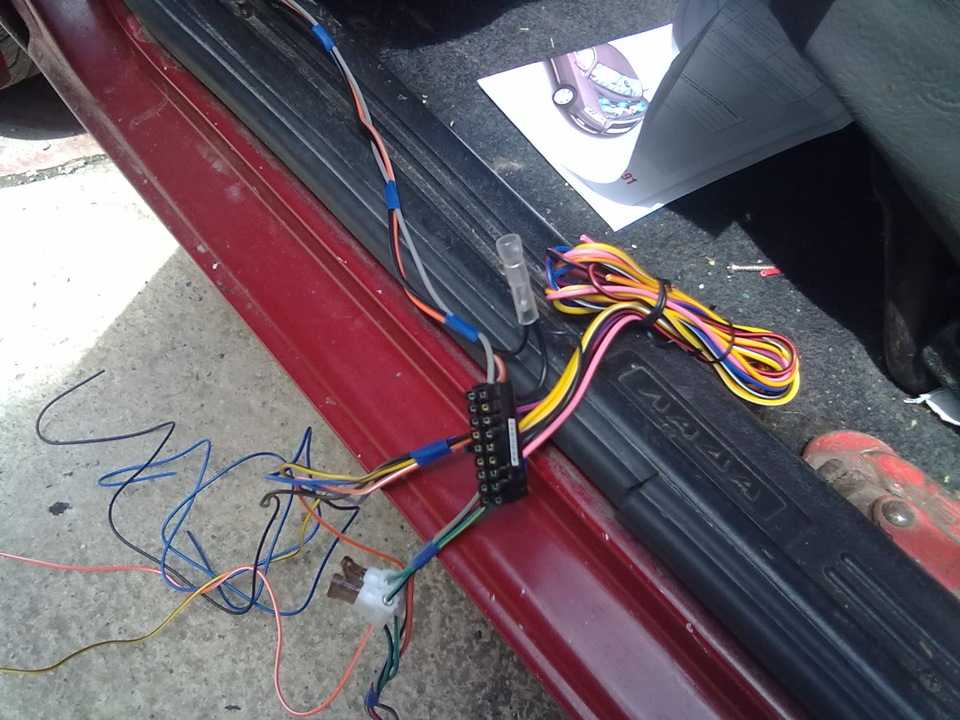

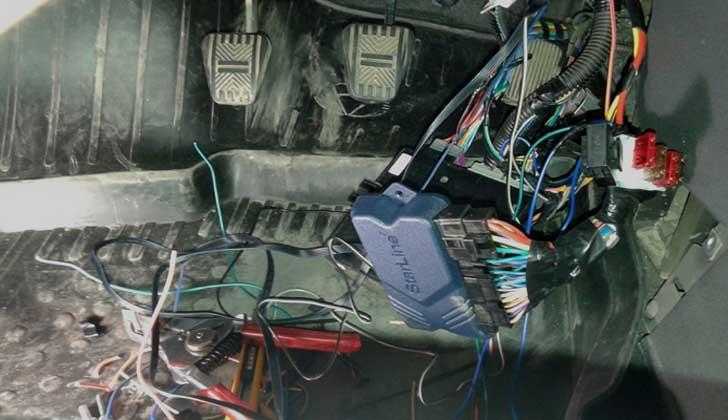

Схема установки автосигнализации Starlina A91 на ВАЗ 2115, 21093i, 21083i, 21099i, 2114i, 2113i

Данное пособие вызовет улыбку у профессиональных установщиков, но даст возможность для самостоятельной установки начинающим и просто владельцам данных авто.

Ставил на машину без ЦЗ (приводы дверей устанавливал на каждую дверь, подключал по схеме «Для двух проводных приводов системы запирания»). При установке на машины с ЦЗ подключаем согласно схемы (управление по «-» на блоке ЦЗ, коричневый и белый провода на блоке или жгуте проводов из водительской двери ).

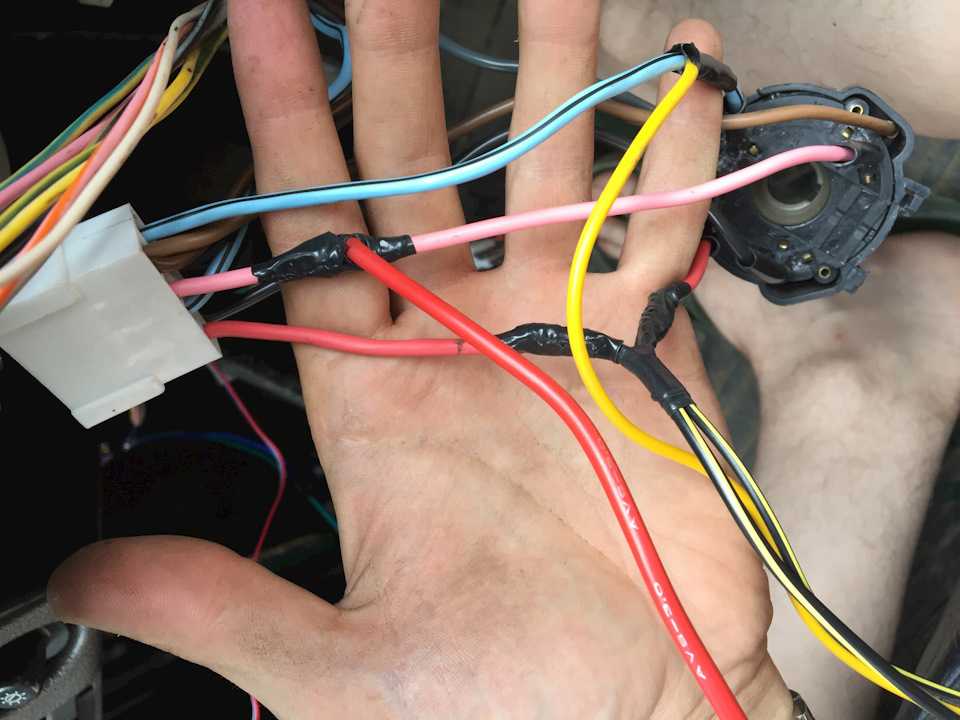

1. Снимаем накладку рулевой колонки для доступа к разъему замка зажигания (три винта и три самореза снизу), накладку водительского порога и накладку боковины водительского порога (по 3 самореза на каждую) отгибаем утеплитель и шумоизоляцию.

Подключаем 6-контактный разъем к замку зажигания:

— Розовый провод замка зажигания к красному сигнализации; — Красный к черно-желтому (толстый) сигнализации; — Голубой с черной полосой к желтому сигнализации.

Тонкий черно-желтый, синий и зеленый провода от сигнализации не используем.

2. Подключаем положительные выходы поворотников (зелено-желтый и зелено-черный провода сигнализации) и контроль стояночного тормоза:

Провод ручника (коричневый/синий) разрезаем и ставим в разрыв диод, катодом в сторону ручника, с точки катода берем сигнал для сигнализации (оранжево-фиолетовый провод сигнализации №16 с 18-ти контактного разъема).

3. Подключаем провод контроля концевиков дверей (жгут чуть выше указанного при подключении поворотников и стояночного тормоза, уходит под панель):

Развязка диодами необходима для исключения потенциала с плафона освещения при «вежливой подсветке». Провод «К сигнализации» подключаем на сине-черный провод 18-ти контактного разъема сигналки.

Контроль работы двигателя берём с провода форсунки (под капотом в гофре на форсунки — синий провод через разделительный конденсатор 1мкФ на 160В на серо-черный провод сигнализации).

Датчик температуры двигателя крепим на патрубок (патрубок к радиатору, пластиковыми стяжками).

Сирену и концевик капота подключаем в удобном месте под капотом (фото не делал).

Программируем по таблице 2 (инструкция по установке) прокрутку стартера – 3,6 сек (функция 9, №4), контроль по тахометру (функция 11, №4).

Устанавливаем центральный замок на ВАЗ 2109

Любой владелец автомобиля знаком с достоинствами центрального замка (ЦЗ). Но не все транспортные средства оборудованы этим удобным устройством. Особенно это касается отечественных авто. В базовой комплектации ВАЗ 2109 не предусмотрели центральный замок. Блокирование всех дверей решается путём установки автомобильной сигнализации. Но хорошая охранная система стоит немало денег, да и за инсталляцию придётся заплатить. Отличной альтернативой для “девятки” станет центральный замок, который установит каждый автолюбитель.

Конструкция центрального замка и схема

Центральный замок позволяет закрывать и открывать четыре двери поворотом ключа в замке со стороны водителя с использованием электронного брелка или кнопкой в салоне. Универсальный монтажный набор продают в специализированных магазинах электронных автомобильных аксессуаров.

Рекомендуем обратить внимание на комплект с дистанционным управлением. Такая функция позволит блокировать все двери автомобиля нажатием одной кнопки на пульте

Вторая полезность набора — это наличие заготовки для ключа зажигания. Обратившись в специальную мастерскую, вы получите комплект запасных ключей от своего автомобиля.

В монтажном наборе есть все, что необходимо для успешной установки ЦЗ в любой автомобиль

В универсальный набор центрального замка входят:

1. блок управления;
2. четыре электромотора с червячными редукторами;
3. металлические тяги;
4. проводка;
5. предохранитель;
6. вспомогательные монтажные пластины из металла;
7. саморезы.

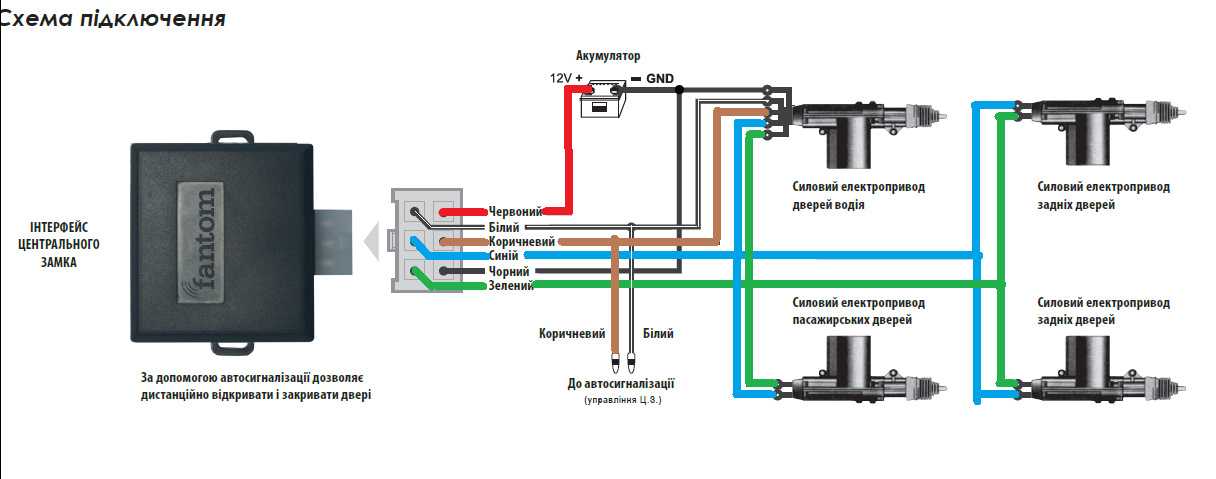

Блок управления центрального замка подключается в электрическую сеть автомобиля. При получении сигнала с пульта или после поворота ключа в замке водительской двери электромоторы начинают работать. Через редуктор и тяги усилие передаётся на механизм замка. В результате происходит блокировка или разблокировка дверей.

1 — штатный разъём на ВАЗ 2109, 2 — предохранитель на 10 А, 3 — блок управления ЦЗ, 4, 5, 6 — электроприводы пассажирских дверей, 7 — электропривод водительской двери

Инструкция по установке

Для самостоятельной интеграции центрального замка в автомобиль ВАЗ 2109 понадобится:

1. установочный комплект;
2. изоляционная лента;
3. s-образные гофры для проводки;
4. кусачки;
5. шуруповёрт или дрель;
6. отвёртка;
7. пластмассовые хомуты.

Некоторые важные моменты

1. Перед началом установки ЦЗ обязательно снимите клеммы с аккумуляторной батареи. Это поможет избежать случайного короткого замыкания при монтаже и защитит электронные приборы автомобиля.
2. Блок управления центральным замком размещают под передней панелью. Это облегчит подключение к электрической сети.
3. В водительской двери устанавливают электропривод с четырьмя выводами.
4. Перед монтажом продумайте, как будет проходить проводка к задней правой двери. Чаще всего её размещают под ковролином и крепят с помощью пластмассовых хомутов.

Пошаговое руководство

• Снять обшивки с дверей и пластиковые декоративные накладки с порогов и боковых стоек.
• Закрепить исполнительный электромотор на двери. Использовать монтажные пластины и саморезы.

Для крепления электропривода используют монтажные полосы и саморезы

• Подсоединить тяги набора к тяге замка дверей. Если великовата длина, то допускается небольшой изгиб.
• Разместить блок управления под приборной панелью.

Электронный блок устанавливают под приборной панелью

• Если нет штатных отверстий для проводки в дверях и стойках, просверлить их с помощью шуруповёрта или дрели.
• Проложить проводку от электрического мотора к блоку управления. Провода от двери к стойке защитить S-образной гофрой. Возможные места скрутки обязательно заизолировать.
• Для каждой двери повторить пункты 2-6.
• Подключить питание на блок управления центральным замком через предохранитель.
• Закрепить проводку и блок хомутами.
• Установить обшивку на двери и детали интерьера на место.

Видео по монтажу ЦЗ на девятку

Ниже размещено видео. Оно поможет избежать трудных моментов при самостоятельной установке

Просмотрев видео и ознакомившись с инструкцией, каждый автолюбитель без труда установит центральный замок на ВАЗ 2109. Весь процесс займёт около двух часов. Готовый набор облегчит монтаж и сэкономит время.

Установка автосигнализации

Перед приобретением изучите всевозможные модели, подберите подходящие на ВАЗ-2109.

Проверьте наличие таких функций:

• включение двигателя с брелока;
• дистанционная остановка мотора;
• сигнализатор механического воздействия;
• связь и сигнализатор связи;
• включение сигнализации при любом открытии автомобиля;
• возможность отмены программы.

К любому устройству прилагается инструкция. Если вы будете устанавливать сами, то с ней нужно тщательнейшим образом ознакомиться. Даже после качественной самостоятельной установки все равно могут быть какие-то нюансы. К примеру, монолитная сигнализация более легка в монтаже, мобильная, ее не составит труда поставить в любое место на авто, но проще взломать при угоне.

Для монтажа этого устройства вам понадобятся такие приборы и инструменты: измеритель напряжения с граничными данными до 12 В, изоляция, отвертки крестообразная и обычная, нож для зачистки проводов, паяльник, провода одножильные и многожильные (длина до 10 метров).

Комплекс gsm сигнализации для гаража

Выбор охранного комплекса обусловлен особенностями гаражного строения

Необходимо обращать внимание, выбирая систему, на:

• Рабочий диапазон температурных показателей. Возможность работать при низких, высоких температурах. Гаражная постройка – неотапливаемое строение, зимой промерзает. Беспроводные датчики могут не сработать из-за севшего на холоде аккумулятора. Летом металлическое сооружение нагревается солнечными лучами до высоких температур. Многие охранные варианты выпускаются с возможностью работать при -40⁰ С и +60⁰ С;
• Длительность работы без внешнего источника электрического питания. Как правило, резервного запаса питания хватает на 10-12 часов. Гаражные постройки, внутри которых отсутствует подключение к электрической сети, оснащаются автономным охранным комплексом;
• Наличие видеокамеры, позволяющей отслеживать происходящую ситуацию, заснять грабителей, даже если не удастся вовремя их остановить.

Виды автосигнализации

Среди большого количества противоугонных систем можно выделить несколько основных типов:

1. Одноканальные. Одна из простейших сигнализаций, имеющая самые базовые функции. Они включают датчик удара, звуковой сигнал, основное запорное устройство и иммобилайзер.
2. С обратной связью. Эти виды защиты имеют взаимосвязь между брелоком и управляющим устройством. По стоимости чуть дороже, зато, вы владеете ситуацией о состоянии вашего автомобиля.
3. Дистанционные. Автосигнализация, в функции которой входит управление машиной на расстоянии. Фактически вы можете прогреть мотор заранее, если в этом есть необходимость.
4. Сигнализация класса «люкс». Это вид автозащиты, которым вы можете управлять с экрана вашего мобильника, благодаря встроенному модулю. Кроме этого, в устройстве предусмотрены разные степени блокировок и управляющие реле.

Проверка работы сигнализации и регулировка датчиков

Если сигнализация устанавливается самостоятельно впервые, ошибки на каких-то этапах практически неизбежны

Важно, чтобы они не привели к серьёзным негативным последствиям из-за несоблюдения общих правил монтажных работ

Поэтому проверку правильности выбора мест подключения и срабатывания должным образом охранных и сервисных функций следует проводить на каждом этапе до окончательной сборки. Процесс программирования соответствующих функций подробно описывается в инструкции к сигнализации.

Отдельного внимания заслуживает регулировка чувствительности датчиков, прежде всего датчика удара. Регулировочные винты обычно расположены на видном месте, а сама регулировка проводится (после подключения датчика) пробными механическими воздействиями на кузов (постукиванием). Если оставить датчик на максимальной чувствительности сигнализация может срабатывать от несильных порывов ветра или проезжающего близко транспорта.

После окончательной сборки следует ещё раз тщательно проверить срабатывание всех желательных функций установленного оборудования.

На видео ниже подробно показан процесс установки автосигнализации с обратной связью своими руками.

Устанавливаем центральный замок

Некоторым нынешним владельцам ВАЗ 2109 их автомобиль достался без сигнализации. Что неудивительно: вряд ли сейчас кому-то придет в голову идея угнать ВАЗ 2109. Устанавливать же новую сигнализацию на изрядно подержанную ВАЗ 2109 многие считают нецелесообразным вложением средств. Дешевые же сигналки зачастую некачественные, да и установка их стоит денег. Однако у сигнализаций есть приятная опция – возможность закрывать и открывать автомобиль дистанционно с брелка, чтобы не мучиться с ключами, а также замерзшими замками в зимнее время. Данную проблему поможет решить установка на ВАЗ 2109 центрального замка как отдельного устройства. Ну а чтобы вышло совсем уж бюджетно, устанавливать центральный замок мы будем своими руками. Собственно, об этом и есть данная статья.

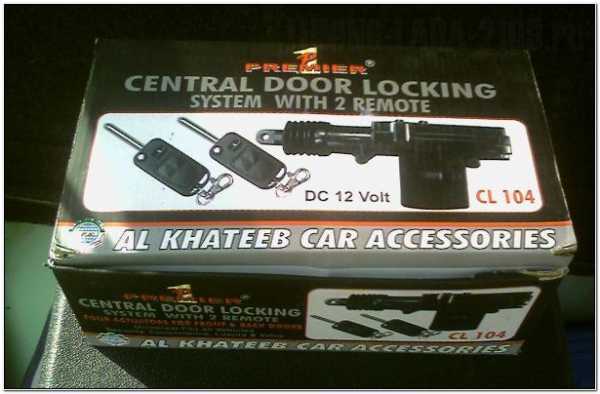

Начнем с приобретения самого центрального замка. В нашем примере рассматривается ЦЗ Premier 104. В этот комплект входит блок управления, 4 дверных активатора с крепежами и тягами, обжатые клеммами провода, два брелка с выкидным ключом-болванкой (можно выточить по образцу своего ключа зажигания).

Не уверен, что вы сможете найти именно такой же комплект центрального замка, но общий смысл того, что должно в него входить думаю понятен.

Отверстия под проводку есть только в передних дверях, да и то не во всех автомобилях. У кого их нет придется сверлить дверь и стойку. Чтобы провести провода из двери в стойку можно воспользоваться штатными S-образными трубками для ваз 2109, или взять потоньше от ВАЗ 2110, как в нашем примере.

В дверях, как в передних так и в задних можно обнаружить готовые отверстия для крепления активаторов, поэтому можно воспользоваться ими.

При исследовании самого замка на предмет крепления к нему тяги активатора можно столкнуться с тем, что усилие, которое должен приложить активатор для открытия двери может оказаться великовато. Замки нового образца имеют удлиненную тягу для крепления активатора, что снизит усилие, поэтому можно установить их.

Правда, отверстие в тяге нового замка больше, поэтому при креплении тяги активатора придется воспользоваться чем-то вроде пластиковой втулки, вставляемой в это отверстие и уменьшающей его диаметр до приемлемой величины.

Останавливаться на том, как протягивать провода в дверях до активаторов мы не будем, так как этот вопрос лучше решать индивидуально на месте: либо используем существующие технологические отверстия, либо сверлим свои. Думаю, по фотографиям ниже все ясно.

Протяжка проводов в передних дверях

Протяжка проводов в задних дверях

Установка тяги активатора

Все острые кромки рядом с трассами проводов должны быть обработаны,  провода защищены от перетирания, а провода в местах перехода из стойки в двери нужно тянуть в гофрах.

Где лучше ставить и как проверить сертификат сервиса?

Выбор сервиса в данный момент является очень сложной задачей, особенно в больших городах. Станций обслуживания много, они постоянно появляются и исчезают. Хорошо, если в каком-либо сервисе работает ваш друг, который проследит за качеством выполнения работ и не даст вас обмануть.

Но вот если совета спросить не у кого и приходится выбирать самому, дадим небольшие рекомендации:

• Есть возможность — выбирайте официалов. Они дорожат своей репутацией и стараются удовлетворять клиентов. Даже в случае неудачного ремонта вы будете защищены документами и сможете получить достойные компенсации. Однако, некоторые сервисы могут прикидываться официальными. Не лишним будет проверить сертификат дилерства на портале автомобильной марки.
• Если официальное обслуживание вам не подходит, почитайте отзывы на сервисы в вашем городе. Люди всегда делятся своим опытом посещения того или иного сервиса. Выбрать СТО с лучшими отзывами будет неплохой идеей.
• Отсекайте совсем уж сомнительные сервисы. Если станция предлагает слишком низкие цены, то это говорит о том, что для получения доходов они выполняют работы быстро и на потоке.

Как подключить

Установка сигнализации ВАЗ-2114 начинается с отключения аккумуляторной батареи и определения мест расположения элементов. Блок управления помещают под панель приборов или за вещевым ящиком, сирену — в моторный отсек. Руководствуясь инструкцией и схемой, производят подключение всех элементов.

Блок управления подключают через разъемы с элементами системы, узлами и деталями автомобиля. Установку и монтаж начинают с дальней точки установки элемента охранной системы, используя 9 разъемов (Х) для подключения.

В моторном отсеке, под капотом и в багажнике устанавливают датчики (концевики), которые реагируют на открытие. Производят демонтаж обивок дверей для установки активаторов. Сервисную кнопку Valet устанавливают в скрытое от посторонних глаз, но легкодоступное для владельца автомобиля место.

На лобовое стекло, в верхнем углу, устанавливают приемо-передающую антенну. Датчик удара рекомендуют устанавливать внутри салона, закрепив на металлической поверхности. Аварийную сирену устанавливают в моторном отсеке колоколом вниз.

Когда все элементы будут расположены по своим местам, можно приступать к их соединению в единую систему.

Схема

Характеристики автомобильной сигнализации Старлайн А 91 и схема подключения основных элементов приведены в инструкции производителя. При подключении 6-контактного разъема Х 2, возможно, понадобится дополнительный активатор открывания дверей.

При подключении датчиков открывания дверей используют сине/красный провод разъема Х 3. Все точки подключения сигнализации, т.е. разъемы (Х), имеют следующий вид:

1. Х 9 — подключают двухуровневый датчик удара, устанавливаемый на металлическую поверхность.
2. Х 8 и Х 7 — разъемы не задействованы.
3. Х 6 — сервисная кнопка Valet, устанавливается в скрытое и легкодоступное место.
4. Х 5 — светодиодный индикатор, устанавливается на панель приборов.
5. Х 4 — модуль приема передающего датчика, установку рекомендуют производить в одном из верхних углов ветрового стекла.
6. Х 3 — разъем с многими проводами.

Они соединены с системами проводами таких цветов:

1. Красный — с «плюсом» замка зажигания.
2. Зеленый/желтый и зеленый/черный — подфарники и боковые повороты.
3. Черный — масса автомобиля.
4. Желтый — замок зажигания (подключение к син./черн.).
5. Серый — «плюс» аварийной сирены.
6. Синий/красный — «плюс» входа дверей.
7. Черный/красный — дополнительное реле блокировки.
8. Оранжевый/серый — датчик отрывания капота.
9. Оранжевый/белый — датчик открывания багажника.
10. Оранжевый/фиолетовый — к тормозам (по схеме в инструкции).
11. Х 2 — подключают активаторы открытия дверей;
12. Х 1 — замок зажигания (замкнут с красным проводом).

Принцип работы ЦЗ

Система центральной блокировки замков, как правило, происходит с пульта. Для этого в ручку замка специально встроили специальный датчик, а в основном блоке — приемную антенну. Управлять автомобилем можно с расстояния до 10 м.

Для активации на пульте нажимают кнопку, сигнал передается на антенну и происходит блокировка дверей. При этом сразу приходит в готовность сигнализация.

• Фейсбук
• Гугл+
• ЖЖ
• Blogger

Во время блокировки через пульт или поворотом ключа активируются микропереключатели. Далее происходит следующее:

1. Схема подключения центрального замка анализирует поступившие импульсы.
2. Коммуникатор подает сигналы на главный и другие блоки.
3. Исполнительные механизмы получают сигнал на блокировку. Все замки автоматически закрываются.

• Фейсбук
• Гугл+
• ЖЖ
• Blogger
