Датчик массового расхода воздуха признаки неисправности, причины, как проверить

Признаки неисправности

ДМРВ находится в воздуховоде около воздушного фильтра. Он предназначен для определения количества поступающего воздуха. В зависимости от его показаний БУ будет показывать, сколько нужно топлива для образования качественной топливной смеси. Нормальным считается соотношение 1:14. Поэтому от правильности показаний расходомера зависит качество топливно-воздушной смеси.

Качественная работа ДМРВ зависит во многом от чистоты воздушного фильтра. Поэтому, если появились симптомы неисправности ДМРВ, прежде чем делать ремонт, следует проверить в первую очередь воздушный фильтр. Расходомер обычно не подлежит ремонту. Если он неисправен, то его меняют на новый прибор. Но его стоимость достаточно высока, поэтому следует сначала убедиться, что причины неполадок именно в датчике, не в других неисправностях машины.

Сигналом для диагностики являются следующие признаки неисправности ДМРВ:

на панели приборов появляется надпись Check Engine;
высвечивается ошибка, сообщающая о низком уровне сигнала ДМРВ;
двигатель плохо , очень медленно разгоняется, глохнет, падает его мощность;
высокий уровень расхода топлива;
мотор нестабильно работает на холостом ходу;
двигатель глохнет при переключении скоростей;
обороты либо повышенные, либо пониженные.

Существуют и другие симптомы «умирающего» датчика. Например, он может иметь трещины в гофрированном шланге, который соединяет дроссельную заслонку с датчиком. Если двигатель глохнет, возможны проблемы с электропитанием или повреждена проводка. Это сигнал для проверки электропроводки. При обнаружении неисправностей нужно выполнить ремонт электрики машины.

Кроме вышеперечисленных возможных признаков выхода из строя ДМРВ, следует провести диагностику уровня сигнала датчика.

Низкий уровень сигнала может означать следующее:

ДМРВ не подключен;

Отсоединенный разъем датчика

обрыв в цепи подключения датчика;
оборвалась масса в цепи, появилось окисление;
оборвались сигнальные провода или неправильно подключены;
неисправность БУ двигателем.

Не стоит делать выводы о неисправности датчика массового расхода воздуха, полагаясь только на перечисленные выше признаки. Следует провести полную диагностику двигателя и машины, так как признаки поломки расходомера, могут появиться при неисправности других устройств (например, из-за забитого воздушного фильтра). Тогда нужен ремонт этих устройств, чтобы восстановить работоспособность авто.

Код ошибки ДМРВ

О наличии неисправности в работе ДМРВ могут сообщать такие ошибки:

Р0100 — повреждение электрической цепи подключения датчика. Для устранения поломки нужно проверить проводку на целостность, поскольку возможно случайное отсоединение разъёма либо повреждение электроконтактов.
Р0102 — на блок управления автомобиля начал поступать низкий сигнал, который зафиксирован на входе электролинии ДМРВ. Чтобы устранить причину поломки, необходимо проверить электропроводку и изоляционный слой кабеля, возможно окисление контактов разъёма проводки (т. н. фишки).
Р0103 — критически высокий сигнал, зафиксированный на входе электролинии ДМРВ. Если причина неисправности заключается не в проводке, то потребуется визуальный осмотр и очистка расходомера или придётся его заменять на новый

Возможные неисправности датчика

Датчик массового расхода воздуха, как и любой другой регулятор, со временем может сломаться, причем неисправности могут быть разными. Для определения поломки следует произвести самодиагностику автомобиля или использовать мультиметр. Диагностика транспортного средства может показать коды неисправностей 33 или 34, это говорит о поломке расходомера.

Помимо этого, о выходе из строя регулятора могут сообщить следующие симптомы:

работа силового агрегата с перебоями, которые могут проявляться и пропадать;
неровная работа двигателя при включении нейтральной передачи;
нарушение динамики транспортного средства, машина как-будто не может разогнаться;
плавают обороты — они могут повышаться и понижаться;
увеличился расход бензина.

Почему изменяется расход воздуха, и что с этим делать

Если расход воздуха внезапно изменился, а вместе с ним топливо стало сгорать гораздо быстрее, чем раньше, то необходимо обратить внимание на следующие детали авто:

дроссельная заслонка карбюратора, предназначенная для подачи воздуха. Она иногда заклинивает из-за засорения и требует срочной чистки. Если ее не сделать, можно наблюдать стремительное ухудшение динамических характеристик авто. Также при снижении количества воздуха рекомендуем проверить исправность заслонки;
датчик массового расхода воздуха (ДМРВ). Перед проведением измерений имеет смысл проверить работоспособности датчика и заменить или восстановить его. Также данное устройство должно регулярно очищаться от самых различных загрязнений, чтобы показывать точные результаты;
клапаны двигателя, которые могут быть не настроены должным образом. Из-за этого в цилиндры подается либо слишком малое, либо чрезмерное количество воздуха. Также в топливную смесь могут попадать отработанные газы, что вряд ли положительно повлияет на ее качество и на работоспособность силового агрегата автомобиля;
загрязнение или выход из строя воздушного фильтра в вашем авто. Данная деталь обеспечивает подачу кислорода в достаточном для получения качественной смеси количестве. Однако со временем объемы воздуха снижаются из-за скопившейся на фильтрующем элементе пыли, тополиного пуха, различных смол.

Как видите, все довольно просто. Расход воздуха может повышаться или понижаться в основном из-за загрязнений в системе приготовления топливовоздушной смеси. Именно поэтому время от времени (один раз на каждые 10-20 километров пробега) необходимо проводить обслуживание, заменять или прочищать фильтр, карбюратор и иные детали.

Кроме того, проводить измерения необходимо при исправном датчике. В противном случае он будет выдавать неверные показатели, и вы не сможете определить причину, по которой топливовоздушная смесь получается недостаточно или чрезмерно обогащенной.

Как вы могли понять из данной статьи, количество расходуемого воздуха напрямую влияет на скорость сгорания топлива, а также на мощность двигателя, обеспечивает его безупречную работу. Поэтому данный показатель обязательно нужно учитывать в процессе профилактического обслуживания Лады Приора, а также во время ремонта автомобиля. Если вы будете своевременно выявлять и устранять обнаруженные проблемы с подачей кислорода в топливную смесь, то сможете значительно продлить срок эксплуатации силового агрегата.

Диагностика датчика

Проверить работоспособность датчика можно несколькими способами. Обычно признаки неисправности выявляются практически сразу. Далее предлагаем подробнее разобраться со всеми известными признаками диагностики.

Способ №1. Отключение датчика

Простой способ диагностики, провести который может практически любой автовладелец. Для того чтобы отключить датчик вам нужно просто отсоединить его разъем питания. После этого вам требуется завести двигатель. В этот момент ЭБУ, увидев, что ДМРВ не подключен, перейдет на аварийный тип работы. В этом случае подача топливно-воздушной смеси будет регулироваться лишь дроссельной заслонкой. Холостой ход двигателя будет повышен – где-то до 1500 оборотов. Теперь вам нужно попробовать проехаться на машине. Если вы почувствуете улучшение динамических характеристик, а также будет отмечаться рост мощности двигателя, значит ваш ДМРВ вероятнее всего все-таки вышел из строя.

Способ №2. Проверка мультиметром

Отметим сразу, что данный способ проверки подходит лишь для автомобилей, в которых установлен ДМРВ производства Bosch. Перед началом проверки поставьте мультиметр в режим работы 2В и переключите его в положение работы с постоянным током. Включите зажигание, красный проводок присоедините к желтому, который имеется на колодке датчика. Черный провод присоедините к зеленому. Двигатель не должен быть запущен. Измеряйте напряжение по мультиметру. Если показания мультиметра находятся в диапазоне от 1.01 до 1.02, значит ДМРВ рабочий. Также не стоит волноваться, если показания доходят до 1,05 – это допустимое отклонение. Если же показания выше, то нужно искать причину возникшей неисправности именно в датчике МРВ.

Что такое ДМРВ?

ДМРВ — датчик, измеряющий массовый расход воздуха Прибор располагается в воздушном патрубке двигателя между воздушным фильтром и дроссельной заслонкой. Благодаря ему бортовой компьютер определяет объем поступающего в цилиндры воздуха, необходимого для полного сжигания топлива и нормальной работы автомобиля.

Прибор обеспечен чувствительным элементом, состоящим из 2 платиновых нитей диаметром 70 мкм. Одна из них охлаждается проходящим воздухом, а другая является контрольной. При включении зажигания проволока нагревается, посылая в бортовой компьютер сигнал для открытия дроссельной заслонки и охлаждения элемента. Попутно открываются форсунки, в результате чего формируется нужное количество топлива в заданном режиме работы мотора.

После выключения двигателя проволока нагревается до 1000 градусов. В результате находящиеся на ее поверхности отложения, частицы сажи и пыли, способные повлиять на чувствительность датчика, полностью сгорают.

Есть устаревшие модели ДМРВ, работающие за счет флюгерной заслонки, а также более современные модификации с пленочно‐кремниевыми элементами и платиновым напылением.

Симптомы неисправности датчика массового расхода воздуха

Обычно датчик ломается из‐за естественного прогорания или загрязнения поверхности проволоки, которые вызываются несвоевременной заменой воздушного фильтра и из‐за экстремальной езды. Неисправность датчика можно определить по ряду признаков:

увеличился расход топлива;
двигатель неустойчиво работает на холостых оборотах;
не заводится мотор;
горит «чек» на дисплее бортового компьютера.

Эти симптомы косвенные. Похожие явления возникают при неисправности топливного насоса, заедающей дроссельной заслонке и погнутом клапане ЕГР. Точную причину поломки может показать лишь диагностика измерителя при помощи мотор‐тестера, позволяющего построить и оценить осциллограмму до режима отсечки или при включении зажигания.

Как проверить датчик ДМРВ

Проверка ДМРВ не представляет особой сложности и может быть выполнена несколькими способами:

В движении

Считается самым простым, но наименее эффективным способом диагностики датчика. Отсоедините разъем прибора, заведите двигатель и проедьтесь на машине, следя за тем, чтобы обороты двигателя не падали ниже 1500. При отключенном расходомере воздуха контроллер начинает работать в аварийном режиме, формируя топливную смесь по положению дроссельной заслонки. Если так автомобиль быстрее набирает скорость, чем с подключенным ДМРВ, значит, прибор вышел из строя.

Мультиметром

Перед тем, как проверить ДМРВ мультиметром, отключите двигатель и поверните ключ в зажигании. Красный щуп присоедините к выводу желтого провода (находится с краю элемента, ближе к лобовому стеклу), а черный к зеленому (третий от края).

Цвета проводов могут различаться, но расположение остается неизменным. Напряжение должно варьировать в диапазоне 0.996…1.01 В, но если цифры превышают верхнее значение, значит, агрегат потребует скорой замены. Показания прибора 1,05 В и выше свидетельствуют о высоком выходном напряжении и о том, что датчик не работает.

Более подробная инструкция проверки ДПРВ мультиметром представлена в видео

https://youtube.com/watch?v=EIyKzTBhyBA

Визуально

Снимите ДМРВ, открутив хомут на гофрированном трубопроводе воздухозаборника и два винта на корпусе датчика. Извлеките прибор из воздушного фильтра и осмотрите его поверхность — она должна быть чистой, не иметь следов масла и налета пыли. Наличие загрязнений свидетельствует о том, что платиновые нити или пленочный элемент вышли из строя.

Самостоятельно чистим датчик

Ка осуществляется чистка ДМРВ в домашних условиях?

Процесс рассмотрен на примере автомобиля ВАЗ 2110:

Отключите зажигание и отсоедините разъем с регулятора. Необходимо демонтировать патрубок, для этого с помощью гаечного ключа открутите болт или два болта фиксации ДМРВ к корпусу воздушного фильтра. Принцип отключения регулятора может изменяться в зависимости от модели автомобиля.
Регулятор необходимо снять со шланга, иначе промывка ДМРВ будет неэффективной. Чтобы произвести демонтаж устройства с автомобиля ВАЗ, понадобится ключ звездочка соответствующего размера. Потребуется выкрутить саморезы, после чего можно извлечь регулятор.
Бывает такое, что на устройстве присутствует масляный налет, поэтому необходимо сделать все максимально чистым. Для прочистки регулятора от налета, можно использовать жидкость для очищения карбюратора. Также можно использовать специальное очистительное средство Liqui Moly, здесь все зависит от ваших финансовых возможностей. Но по факту, разницы между этими жидкостями практически нет. На пленке, расположенной внутри, можете увидеть несколько датчиков, выполненных в виде проволоки, они фиксируются с помощью специальной смолы. Используя очиститель карбюратора или любое другое средство, необходимо аккуратно побрызгать на данный чувствительный компонент. Делайте это аккуратно, чтобы не повредить пленку. Подождите несколько минут, пока жидкость не высохнет и не испарится. В зависимости от объема загрязнений процедуру можно повторить несколько раз. Чтобы средство испарилось быстрее, можно использовать компрессор или насос

Важно помнить, что не требуется большое давление для продувки, устройство необходимо просто высушить.

Чтобы осуществить прочистку, можно использовать и другие варианты, как уже сказали, это может быть спирт. Кроме регулятора, можно произвести очистку сетки шланга и его внутренней поверхности

Обратите внимание на патрубок — если его состояние печальное, на нем есть трещины и прочие следы повреждений, его целесообразно заменить

Но это еще не все. Сборка компонентов производится в обратном порядке. Специалисты рекомендуют после такой процедура производить замену фильтрующего элемента. Перед тем, как произвести установку ДМРВ, проверьте плотность монтажа уплотнительной резинки. Учтите, что если уплотнитель будет прилегать не плотно, это может привести к подсосу наружного воздуха, который, не очищен от примесей. Это может привести к ускоренному выходу из строя датчика массового расхода воздуха.

По фату процедура прочистки позволяет восстановить работоспособность восьми из десяти регуляторов. Попробовать промыть датчик стоит, ведь стоимость процедуры, как правило, в 10-15 раз меньше, чем покупка нового регулятора.

Поломка датчика расхода воздуха — явление довольно частое. А вот что же может стать причиной этого, как определить, что датчик засорен, а также чем и как почистить дмрв на ваз 2114 — рассмотрим в настоящей статье.

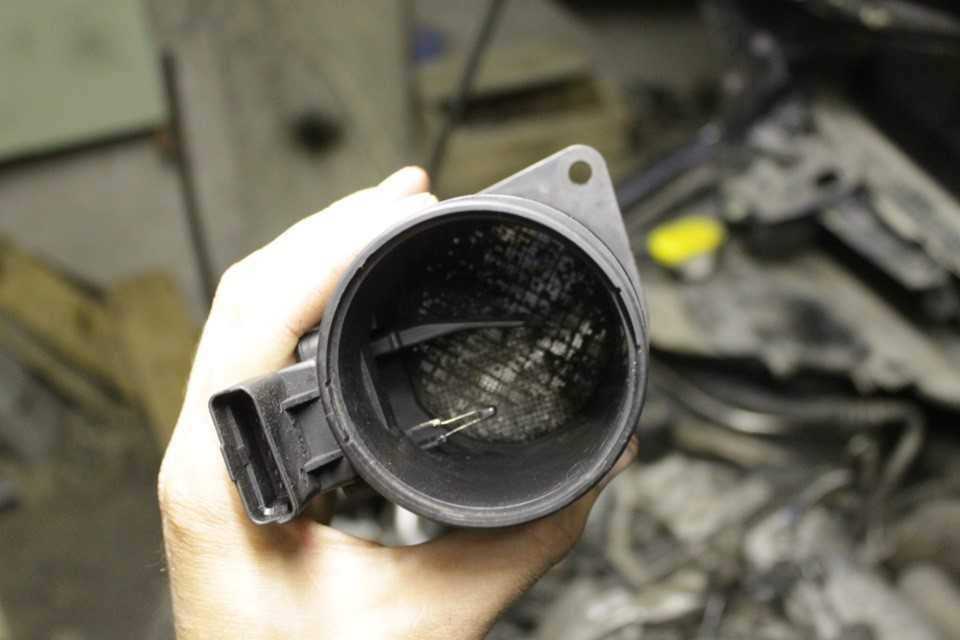

Как выглядит и работает датчик расхода воздуха в автомобиле Лада Приора

Чем-то он напоминает аэродинамическую трубу. Из-за своей формы. Он выполнен в виде короткой пластиковой трубы диаметром около 5 сантиметров. Его можно разделить на три части:

Корпус в виде трубы.
Датчик, расположенный на ней.
Защитная решётка и резиновая прокладка по ободу.

Разъём этого датчика выходит наружу. В то время как основная, считывающая часть расположена внутри. Основой устройства является специальная нить из сплава редкоземельных металлов. Кроме этого, датчик расхода воздуха «Приоры» имеет цепь подогрева. Это сделано для того, чтобы в зимнее время компьютер мог быстрей начать получать сигналы от устройства. Ведь подмороженная нить работает некорректно. Смысл его работы и принцип действия заключается в смене сопротивления этой нити в зависимости от скорости проходящего через сопло воздуха. На основе этих данных блок управления (ЭБУ) «Приоры» высчитывает массу воздуха, попавшую в цилиндры за определенный отрезок времени. То есть когда дроссельная заслонка открывается, соответственно увеличивается поток. И ЭБУ высчитывает норму топлива.

Важно! Это самый дорогой из датчиков всей ЭСУД «Приоры» и относиться к нему нужно очень внимательно

Где он расположен

Модуль датчика установлен на корпусе воздушного фильтра около аккумуляторной батареи в моторном отсеке «Приоры». К нему крепится резиновая трубка воздуховода, идущая к узлу дроссельной заслонки.

Признаки неисправности

Самое неприятное в этом вопросе то, что очень часто сбои в работе этого устройства не вызывают включения тревожной, сигнальной лампочки «Чек энджер». А между тем именно работоспособность этого узла обеспечивает равномерность работы мотора «Приоры». А ведь признаков неисправности этого узла множество. Вот таких:

Резкая потеря мощности во время движения.
Повышения расхода топлива «Приоры».
Рывки как во время движения, так и на холостых оборотах.
«Плаванье оборотов на холостом ходу.
Затрудненный запуск.

Множество признаков. Однако проблема в том, что они также могут быть вызваны и другими причинами. Помочь тут может только квалифицированная компьютерная диагностика. Ведь если лампа «Чек энджер» не горит, и ошибки в памяти не будет, то только наблюдение за линейными параметрами показателей датчика массового расхода воздуха в программе тестирования покажут на несоответствия в разделе воздух/топливо.

Внимание! Нормальный показатель в этой области, у мотора «Приоры» равен примерно 10—11 кг/мин. Любое отклонение от этого сигнализирует о нарушении в работе. Вообще, если честно, положа руку на сердце, можно сказать одно: самая надёжная проверка этого узла, именно замена на заведомо исправный датчик.

Вообще, если честно, положа руку на сердце, можно сказать одно: самая надёжная проверка этого узла, именно замена на заведомо исправный датчик.

Замена

А вот эта простейшая операция доступна любому автолюбителю. Он крепится к корпусу фильтра всего двумя болтами под ключ № 10. А резиновый патрубок затянут хомутом под отвёртку. Для замены этого узла достаточно только сделать несколько действий:

Отключить аккумулятор.
Отсоединить разъём датчика расхода воздуха.
Выкрутить болты 2 шт.
Отпустить хомут и вынуть корпус устройства.
Переставить резинку на новый.
Собрать в обратном порядке.

Кстати, например, любой подсос воздуха в системе впуска, появившийся в районе воздуховода расположенном после этого устройства, влияет на работу мотора так же, как и вышедший из строя датчик. Поэтому относится к диагностике этого узла необходимо очень серьёзно.

Важно! Это устройство очень чувствительно к влаге! Особенно большой риск порчи существует при мойке двигателя. Ибо если при попадании обычной воды на считывающую нить это испортит его с вероятностью 50%, то попадание жидкости с любыми моющими добавками убьёт на 100%. Многие пользователи в интернете советуют «прочищать» ДМРВ

Это в корне неверно и чаще всего приводит, наоборот, к гарантированному выходу его из строя.

Многие пользователи в интернете советуют «прочищать» ДМРВ. Это в корне неверно и чаще всего приводит, наоборот, к гарантированному выходу его из строя.

Видео демонстрирует работу машины при неисправном ДМРВ:

Датчик дождя на «Приоре»
Внутренний ШРУС на автомобилях «Мазда 3—6»
Внутренний ШРУС автомобилей «Гольф 2—4»
Внутренний ШРУС автомобилей «Пассат Б2—Б6»

Как почистить датчик массового расхода воздуха (на примере ВАЗ2114)

Сначала отключите электрический разъем и ослабьте фиксацию шланга, подсоединяемого к воздухофильтру с ДМРВ, для чего используйте торцовый ключ на 10. Дальше:

увидите датчик, к которому привинчен парой болтов элемент, который нужно демонтировать;
наберите в шприц выбранную для очистки жидкость и брызните внутрь с расстояния примерно в 10 см;
дайте жидкости просохнуть и потом соберите все в обратном порядке.

Для ускорения просушки можно применить компрессор, но действовать нужно осторожно, используя небольшое давление. Если чувствительный элемент загрязнен слишком сильно, процедуру повторите несколько раз

Признаки неисправности

Отказ данного контролирующего прибора может произойти по нескольким причинам. Поломка его приводит к вспыхиванию лампочки Check Engine, установленной на панели приборов. Обычно это сопровождается также высвечиванием кода 33 или 34.

Кроме того, симптомами поломки опосредованно являются:

утрата мощности силового агрегата;
существенно возросший расход горючего;
медленный разгон;
плохой запуск двигателя или невозможность его совершить;
нестабильность холостого хода.

Стоит указать, что превышение показателя расхода бензина нередко указывает и на неисправный насос. Однако ни в коем случае не следует забывать проверить и ДМРВ.

Неправильное соотношение горючего и воздуха приводит к тому, что образующая смесь сгорает не должным образом. Именно это обстоятельство не позволяет автомашине разгонятся быстро. Также здесь следует упомянуть и еще один симптом – ускорение рывками, если резко выжать газ.

Будь то богатая или же бедная смесь – ни в одном из этих случаев нормальной детонации не происходит. Это, в свой черед, приводит к плохому запуску мотора. Нередко здесь излишек бензина сгорает уже в глушителе – в результате там слышны периодически громкие хлопки.

Читать дальше: Движение автомобиля по тротуару

Признаки неисправности датчика ДМРВ на ВАЗ 2110: как промыть и почистить своими руками

При возникновении первых признаков неисправности следует обязательно проверить ДМРВ, а затем, в зависимости от ситуации, выполнить очистку или замену устройства.

Теперь о том, как проверить наш датчик. Сегодня применяют два основных способа проверки ДМРВ.

Двигатель проверяется в работе в условиях отключенного датчика массового расхода воздуха. Достаточно просто отключить питание от регулятора, и запустить мотор. Когда ДМРВ отсутствует во время запуска, электронный блок управления включает силовой агрегат в аварийном режиме. Обороты настраиваются на 1500 оборотов. Отключив датчик, проедьте несколько километров, оцените динамику, мощность. Если движок работает нормально, тогда причиной возникших симптомов стал датчик.

Второй метод потребует использование автомобильного тестера или вольтметра. Запустив зажигание, не заводите мотор. На тестере ставится порог напряжения 2В. Плюсовой щуп соединяется с желтым проводом на разъеме датчика, а черный щуп подключается к зеленому проводку. Далее ориентируйтесь по таблице.

Показатель

Состояние ДМРВ

Датчик функционирует нормально

Не идеальные, но пока допустимые показатели напряжения

Предельно допустимые значения, которые свидетельствуют о скорой поломке датчика

ДМРВ вышел из строя, нуждается в замене

Достаточно часто можно избежать замены ДМРВ, просто проведя чистку этого элемента двигателя.

Выполнить чистку своими руками следует таким вот образом:

Снимите патрубок с датчика массового расхода воздуха;
Теперь снимите датчик с патрубка. Иначе качественная промывка не получится;
Чтобы снять датчик, заранее вооружитесь ключами «звездочки». Такие комплекты отыскать не проблема;
Открутите все крепежи, извлеките датчик из патрубка и оцените его внешнее состояние;
Часто на датчике имеются следы масляного налета. Задача очистки — сделать устройство как новенькое;
Для чистки ДМРВ часто применяют очиститель для карбюратора;
Внутри на пленке имеются датчики, которые представляют собой маленькие проволоки, закрепленные на специальной смоле. Эти элементы нужно аккуратно сбрызнуть очистителем, дабы не повредить устройства;
Подождите некоторое время, пока поверхности высохнут. Чтобы ускорить процесс, используйте баллончик со сжатым воздухом;
Не редко вместо карбюраторного очистителя используют спирт, который также работает достаточно эффективно;
Правильная чистка ДМРВ подразумевает обработку патрубков от скопившегося мусора, грязи и пыли;
Тщательно обработав все компоненты извлеченного ДМРВ, дождитесь высыхания, после чего выполните обратную сборку. Очистка завершена.

Очистка спреем

Статистика показывает, что около 80% случаев позволяют простой очисткой вернуть прежнюю функциональность датчика массового расхода воздуха.

Цена вопроса

80% — это не 100. Потому порой приходится менять датчик. А чтобы выполнить замену, его нужно купить.

Выделяют три ценовые категории ДМРВ:

Дешевые. Это преимущественно китайская продукция, цена которой составляет до 1000 рублей. Покупать такие регуляторы настоятельно не рекомендуется;
Средние. К ним относятся датчики от АвтоВАЗ, отечественные и некоторые зарубежные аналоги. Такие стоят от 1500 до 2500 рублей;
Дорогие. Качественные, надежные, импортные ДМРВ, цена которых может достигать 5,5 тысячи рублей. Насколько рационально их покупать, сказать тяжело. Но они точно прослужат долго.

Заменить ДМРВ не сложно своими руками, даже если особых навыков в ремонте автомобиля у вас нет. Проверив состояние устройства и определив, что чистка уже не поможет, остается только произвести замену.

Поставьте машину на ровную площадку, поднимите капот и снимите минусовую клемму с аккумулятора.
Отключите разъем датчика. О его расположении мы уже рассказали, потому проблем с поиском не возникнет.
С помощью отвертки демонтируйте зажимной болт хомута, который фиксирует гофру к ДМРВ.
Гофра снимается.
С помощью ключа на 10 откручиваются два болта, которые удерживают датчик на корпусе воздушного фильтра.
Сняв вышедший из строя кислородный датчик, на его место поставьте новый регулятор.
Закрутите обратно пару болтов, закрепите гофру и застопорьте ее с помощью хомута.
Подключите на место разъем, верните минусовую клемму на аккумуляторную батарею.

Если все сделано верно, и поломка правильно определена, тогда двигатель вернется к прежней работоспособности, сигнал ошибки на приборной панели исчезнет.

Замена устройства

Чтобы окончательно проверить результат ремонта, выезжайте на дорогу, сделайте пробный заезд и обязательно попробуйте резко нажать педаль газа. Если динамика и мощность стали такими, как до возникновения проблем, вы все сделали грамотно, и именно ДМРВ оказался виновником неисправности.

Принцип работы ДМРВ

Большинство датчиков массового расхода воздуха имеют две высокочувствительные нагревательные нити (терморезисторы). Нити изготавливаются из платины или вольфрама, и на них подается электрический ток для нагрева до определенной температуры.

Одна нить сенсора располагается непосредственно в воздушной магистрали, а вторая защищена специальным экраном от прямого воздушного потока. При работе двигателя, поток воздуха проходящий через датчик, охлаждает открытую нить сильнее. В результате чего между терморезисторами возникает разница температур, и для открытой нити, чтобы восстановить необходимую температуру – требуется большее количество тока.

Учитывая интенсивность охлаждения терморезистора и разницу показаний между нитями – электронный блок управления (ЭБУ) производит расчет количества воздуха поступающего во впускной тракт, и определяет необходимое количество топлива для стабильной работы двигателя. Во многих ДМРВ дополнительно встроен датчик температуры воздуха, поступающего во впускной тракт, который позволяет снимать более точные показания.

В некоторых датчиках ДМРВ вместо высокочувствительных нитей, используется либо керамический нагревательный элемент с напылением, либо полупроводниковая пленка. Но принцип работы датчика при этом остаётся прежним.

Где находится ДМРВ?

Датчик массового расхода воздуха стоит во впускном тракте автомобиля, между воздушным фильтром и дроссельной заслонкой, и закреплен непосредственно на корпусе воздушного фильтра.

Способы проверки, диагностики

Отключение

Вытащить датчик довольного легко. Находится он в воздушном фильтре.

Этот способ подразумевает пуск мотора при извлеченном датчике – нам нужно отсоединить его разъём. При выключении контроллер запускает аварийный режим, а новые порции смеси рассчитываются по положению заслонки. Нам нужно немного проехаться, обороты должны быть выше 1500 об/мин. Если без ДМРВ автомобиль ведет себя динамичнее, то диагностика завершена – пора менять расходник.

Проверка мультиметром

Эта проверка подразумевает наличие навыков обращения с мультиметром (тестером). Метод подходит почти для всех моделей ВАЗ, в том числе и 2110. Нам нужно взять мультиметр и поставить на нем режим, замеряющий постоянное напряжение, который обычно обозначается DCV или только V. Чтобы работать с ДМРВ, нужно понимать его распиновку, она следующая:

Желтый, расположенный ближе всего к лобовому стеклу, подает ток на вход сигнала;
Зеленый обозначает заземление;
Провод розово- или красно-черного цвета идет от основного реле;
Бело-серый провод отвечает за выход напряжения.

Расположение проводов и их последовательность.

В зависимости от модели, цвета могут быть другими, только расположение не меняется. Здесь уже придется разбираться с конкретной моделью. Но отыскав проводку входящего сигнала (ближе к лобовому стеклу) и заземление, можно справиться без инструкции. С проводами понятно, теперь нужно включить зажигание, не запуская мотор. На тестере выставляется предел в 2 Вольта. Черный щуп тестера подключается к зеленому заземляющему проводу ДМРВ, а красный – к желтому. Измерение проходит между двумя выводами

Вставлять щупы нужно осторожно, дополнительная иголка не требуется, так как свободно можно внедрить щупы вдоль проводов, не повредив изоляцию

Смотрим на дисплей тестера. Если расходник новый, то там мы увидим показатель напряжения 1.01. Со временем показатель растет, так как происходит износ резисторов (сопротивление падает). Чем больше цифра, тем сильнее износ чувствительного элемента:

При хорошем состоянии показатель будет 1.01… 1.02;
При «нормальном» — 1.02… 1.03;
Датчик скоро перестанет работать – 1.03… 1.04;
Предсмертное состояние расходомера сопровождается показателем 1.04… 1.05;
Замена агрегата требуется при показании 1.05 и выше.

Тестирование датчика массового расхода. Вставлять щуп нужно аккуратно.

Также диагностика может быть проведена без мультиметра. Вместо него можно воспользоваться бортовым компьютером. Для этого нужно зайти в раздел «напряжение с датчика массового расхода», нас интересует показатель «U ДМРВ».

Визуальная проверка

Здесь нам нужно внимательно изучить поверхность гофра и расходника. Чтобы проверить состояние, нам нужно ослабить хомут воздухозаборника на выходе ДМРВ, а затем стащить его. Если на поверхности вам на глаза попались следы смазки или конденсата, то, скорее всего, они и вывели агрегат из строя. Иногда датчик удается «реанимировать», убрав всю грязь. Попадает она на расходник из-за редкой смены воздушного фильтра. Если же появляется жидкость на чувствительном элементе – это 90% выход из строя. Смазочное масло попадает из-за засорения маслоотбойника или из-за повышенного уровня в картере.

Капли масла на датчике — это верный признак, что он вышел из строя.

При обнаружении вышеописанных элементов диагностика может быть завершена. Если поверхность чистая, идем дальше. Извлекаем расходник из воздушного фильтра. Держат его только 2 винта, которые выкручиваются 10-ым ключом. Посмотрев на фото, мы видим, что на передней части датчика массового расхода есть кольцо-уплотнитель. Устанавливается оно для герметизации – нефильтрованный воздух не может просочиться через впускное отверстие.

Если это кольцо (на фото оно зеленое, но у вас цвет может быть другим) сползло или вовсе осталось в корпусе фильтра, то на сеточке расходника можно будет обнаружить слой пыли. Такого дефекта хватает для выхода из строя чувствительного элемента. Собирать агрегат нужно по следующей схеме: проверить надежность фиксации уплотнительной юбки, надеть резиновое кольцо, поместить датчик в корпус воздушного фильтра.
