Что делать, если нет зарядки аккумулятора на ваз 2107 (видео)

3) Если генератор вроде бы работает, но аккумулятор постепенно разряжается

Механические – работают на электромагнитных реле.
Электромеханические – работают на электромагнитных реле и транзисторных ключах. Своеобразная комбинированная схема.
Электронные регуляторы – состоят из одного кристалла, на котором выполнена схема коммутации. По сути, это один большой силовой ключ, который позволяет осуществлять коммутацию для поддержания необходимого уровня напряжения.

Что такое генератор На ВАЗ 2107 приборы могут получать питание от 2-х источников. Первый – аккумулятор, второй – генератор. АКБ поставляет энергию при заглушенном двигателе. Она имеет определенный заряд, расходуемый по мере надобности. Генератор вырабатывает электричество, но только при условии, что ротор вращается. То есть – при работающем моторе.

Что делать если нет зарядки, слабая зарядка (аккумулятор разряжается)?

Если аккумулятор вашего ВАЗ 2107 разряжен, «виновником» может быть один из трех элементов: генератор, регулятор напряжения, связи между ними. Определить «кто виноват» может быть очень просто, даже без дополнительных приспособлений. Как – эта статья поможет.

Выполняем проверку с помощью штатного оборудования

Есть два прибора для контроля работы генератора на «семерке»: вольтметр и контрольная лампа на панели приборов. С их помощью вы сможете отследить причину своих проблем.

1) Включите зажигание, не включая стартер, и посмотрите на контрольную лампу. Он должен засиять во всей красе, как на фото. Стрелка вольтметра обычно находится на белом участке шкалы (фото). Скажем все ОК – переходим к шагу 2

Индикатор заряда аккумулятора горит

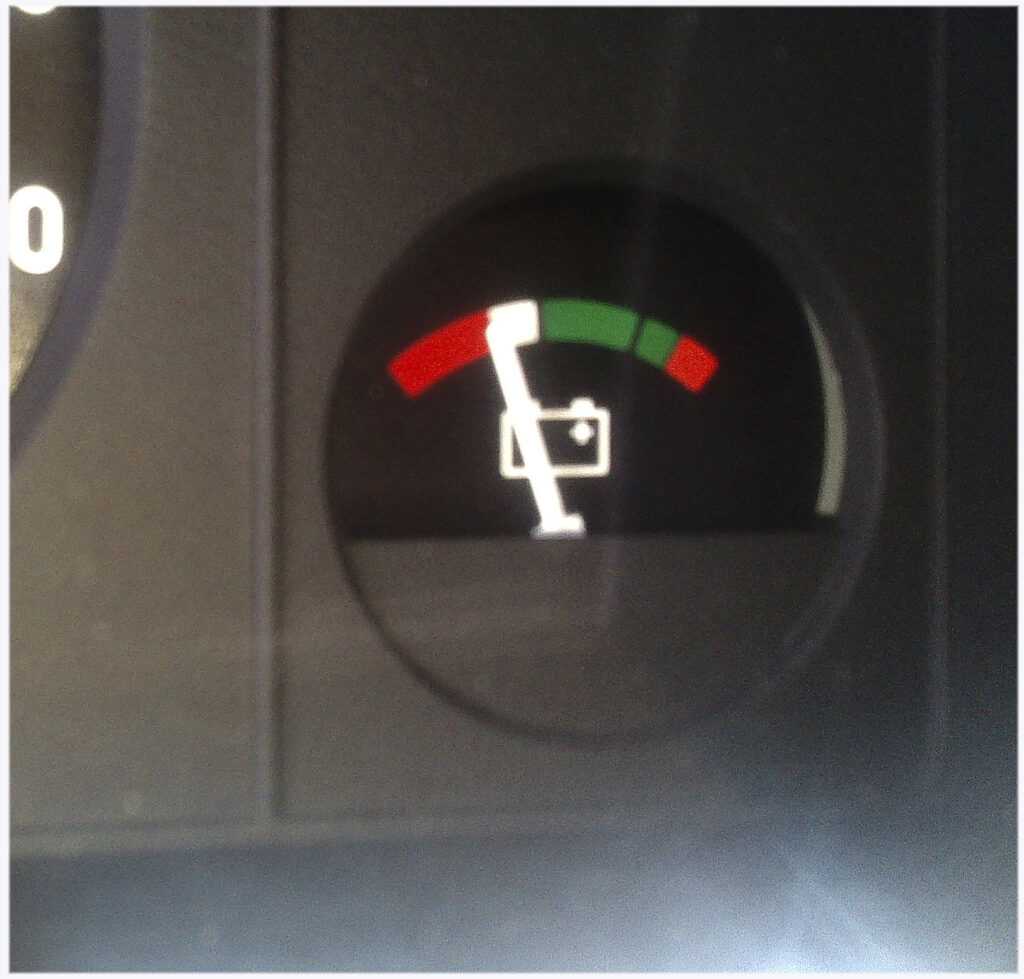

Положение стрелки вольтметра перед запуском двигателя (зажигание включено)

Лампа не горит, стрелка вольтметра при включении зажигания остается на нуле

Проверить предохранитель № 10 в монтажном блоке. 99% будут сожжены. В этом случае все остальные сигнальные лампы на панели приборов также будут обесточены. Замените его идентичным и дважды проверьте. Если предохранитель снова перегорел, необходимо искать причину, то есть короткое замыкание. Проверяем, не отсоединились ли провода генератора, не потёрта ли где-нибудь изоляция и тд

Лампа не горит, стрелка вольтметра показывает норму

Проверяем провода на генераторе, вышел ли провод из клеммы «61». Если там все в норме, необходимо проверить наличие «плюса» на этом проводе с помощью контрольной лампы, индикаторной отвертки или мультиметра.

Клемма «61» генератора ВАЗ-2107

Никакого «плюса» нет: придется снимать приборную панель и проверять лампу

Замените сгоревший. Как снять панель смотрите на видео

Никакого «плюса» нет: придется снимать приборную панель и проверять лампу. Замените сгоревший. Как снять панель смотрите на видео

2) Запускаем двигатель. Контрольная лампочка должна погаснуть, стрелка вольтметра входит в зеленый сектор и находится от центра к правому краю (фото). Если да, то, скорее всего, генератор работает нормально.

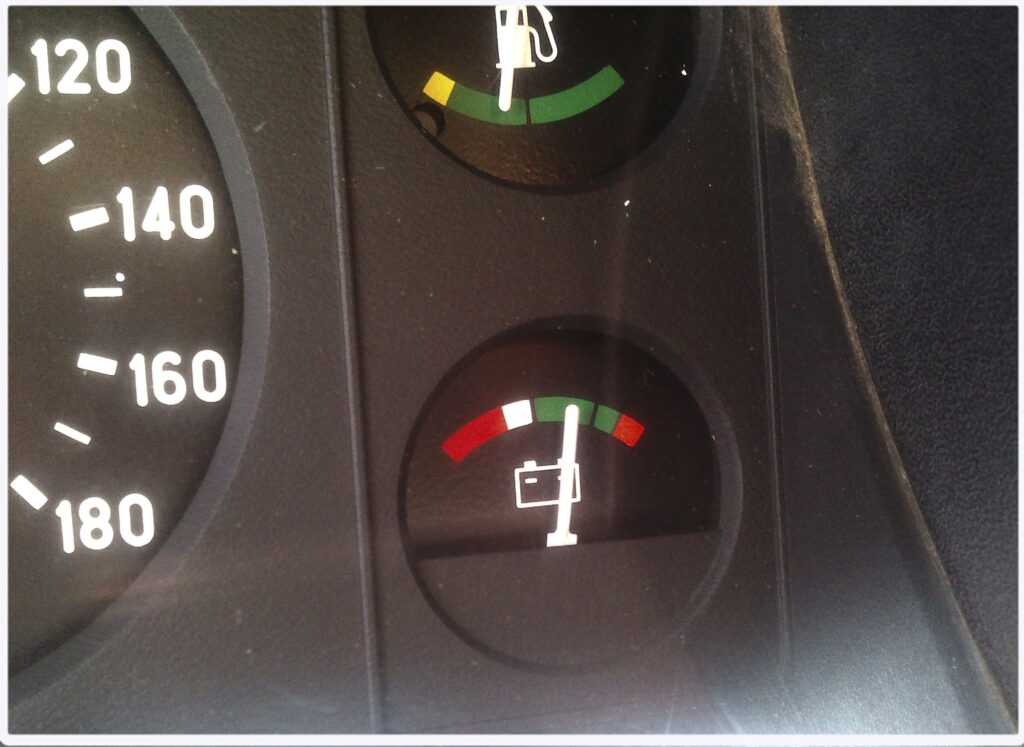

Вольтметр показывает напряжение в норме (есть заряд)

Лампа продолжает гореть или слегка тускнеет

Если выпустить газ, он отключается на высоких оборотах и снова воспламеняется, когда они уменьшаются. Стрелка вольтметра находится в белом секторе и при увеличении скорости уходит к зеленой границе. Вывод: неисправен генератор. Такой же вывод, если лампа продолжает гореть на любой скорости и стрелка вольтметра находится в белом секторе и даже становится красной.

Слишком низкое напряжение (двигатель работает). Слабый заряд

3) Если генератор работает, но батарея постепенно разряжается, мы сделаем еще одну проверку. Запускаем двигатель, включаем вентилятор отопителя и ближний свет, поворачиваем ключ на «10» и, ослабив отрицательную клемму АКБ, снимаем ее. Двигатель на холостом ходу (примерно 900 об / мин) не должен глохнуть. Если двигатель остановился, верните клемму на место и начните заново. Поддерживая скорость 1200-1500, снова снимаем терминал. Двигатель снова остановился? Затем выключите фары, оставьте включенным вентилятор отопителя, повторите тест. Теперь двигатель продолжает работать с отключенным отрицательным полюсом от аккумуляторной батареи. Выход генератора работает, но не обеспечивает необходимый ток, его нужно отремонтировать.

Примечание! С таким контролем лучше и безопаснее работать вместе. Не отсоединяйте клемму аккумулятора, по крайней мере, не включив вентилятор отопителя или другую нагрузку. Скачок напряжения при отключении может «сжечь» электронные компоненты систем зажигания. Будьте особенно осторожны при использовании автомобиля с инжекторным двигателем.

Основные признаки неисправностей цепи зарядки АКБ

Прежде чем выяснять, почему пропала зарядка на ВАЗ 2107, отметим основные признаки этой неисправности

Их не очень много, и хотелось бы обратить особое внимание вот на какой момент: не любой из них может однозначно указать на то, что нет именно зарядки аккумулятора или зарядка слабая

Не горит лампочка на панели приборов или, наоборот, лампа горит и не гаснет

При исправных цепях зарядки лампа контроля заряда АКБ горит при включенном зажигании и заглушенном двигателе, а после пуска последнего гаснет. Но может случиться и так, что лампа зарядки аккумулятора вообще не горит или горит постоянно независимо от того, работает двигатель или нет. В первом случае на карбюраторных автомобилях виной тому может оказаться как неисправность цепей заряда, так и ошибка индикации. К примеру, залипание контактов реле лампы или выход его из строя. Та же картина наблюдается и при нарушении контакта в колодках и проводке питания реле и лампы. При этом зарядка АКБ будет нормальной, что подтвердит вольтметр на панели приборов.

Напряжение в норме, заряд АКБ идет как положено

Если лампа вообще не горит, то тут явная авария цепей индикации: лампочки, реле, проводки. При этом в карбюраторных модификациях зарядка может быть нормальной, а вот на инжекторе даже из-за сгоревшей лампочки будут проблемы. Ведь через нее течет начальный ток возбуждения, без которого генератор просто не запустится. Это будет отлично видно по показаниям все того же вольтметра.

У инжекторов есть еще один вариант состояния контрольной лампы. После пуска двигателя лампочка гаснет не полностью, а слегка светится. Такое поведение индикатора говорит о неисправности генератора – пробит один или несколько дополнительных диодов. В этом случае зарядка будет слабой или ее не будет вообще. Более подробно о причинах нарушения работы лампы контроля зарядки АКБ и способах их устранения можно прочесть в статье «почему горит значок аккумулятора на панели и как устранить проблему».

Стрелка вольтметра вышла из зеленого сектора

При запущенном двигателе и нормальной работе генератора стрелка вольтметра должна находиться в зеленом секторе. Если после пуска она «переползла» в красный, то у нас проблемы. Если тот красный сектор, что справа, значит, это перезарядка, если тот, что слева, – отсутствие зарядки.

Зарядка аккумулятора практически не производится

Если стрелка упала в «0» и не шевелится вообще, то, скорее всего, неисправны сам вольтметр и цепи его питания. При подключенном, пусть даже сильно разряженном аккумуляторе исправный вольтметр никак не может показывать «ноль».

Двигатель не запускается – аккумулятор разряжен

АКБ во время пуска двигателя тратит часть энергии, которая в процессе езды восполняется при помощи генератора. Если зарядка отсутствует или недостаточна, то после каждого пуска батарея разряжается все сильнее и в конце концов не сможет провернуть стартер. Если даже после длительной поездки стартер крутит с трудом или не проворачивает двигатель вообще, то вполне вероятно, что с цепями заряда что-то не так.

Характерный свист из-под капота

Причиной такого свиста обычно является ремень привода генератора. Причем свист обычно появляется или усиливается при резких сменах оборотов мотора, в сырую или морозную погоду. Это явный признак того, что ремень либо ослаблен, либо износился. В результате ремень проскальзывает по шкиву генератора, тот не в состоянии набрать нужных оборотов и не выдает необходимого для нормальной зарядки АКБ напряжения.

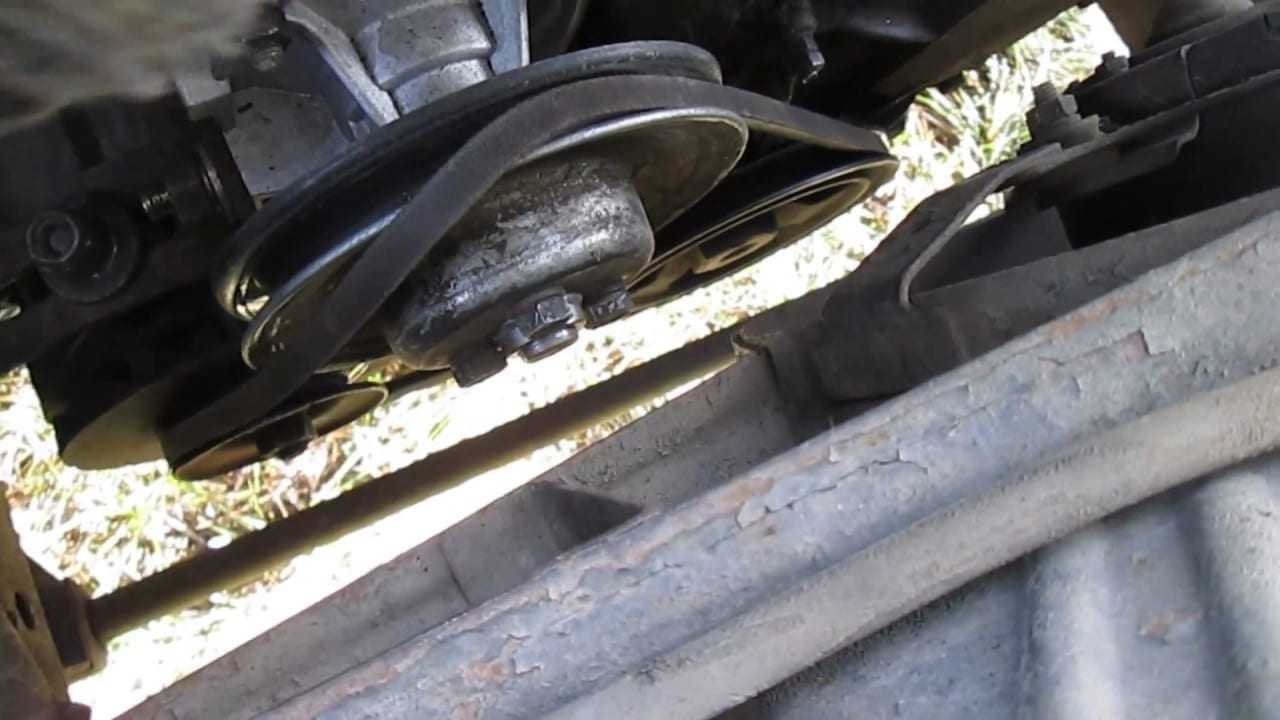

Причиной отсутствия зарядки может оказаться плохое натяжение ремня или его сильный износ

Теория «на пальцах»: как все работает

На ВАЗ 2107 приборы могут получать питание от 2-х источников. Первый – аккумулятор, второй – генератор. АКБ поставляет энергию при заглушенном двигателе. Она имеет определенный заряд, расходуемый по мере надобности. Генератор вырабатывает электричество, но только при условии, что ротор вращается. То есть – при работающем моторе.

Схема работы АКБ: 1. АКБ, 2. Диод минусовый, 3. Диод дополнительный, 4. Генератор, 5. Диод плюсовой, 6. Статорная обмотка, 7. Регулятор, 8. Роторная обмотка, 9. Конденсатор, 10. Блок монтажный, 11. Лампочка контроля, 12. Вольтметр, 13. Реле зажигания, 14. Замок.

Для запуска двигателя используется аккумуляторный заряд. Когда мотор начинает работать, энергия батареи не расходуется: ею все приборы снабжает генератор. Также заряд поставляется и на нее, для восстановления потраченной энергии. Но если не идет зарядка на аккумулятор, собственной его энергии хватит на ограниченное количество запусков. Далее батарея полностью разрядится. А владелец авто будет решать проблему, как завести ВАЗ 2107, если сел аккумулятор. Ведь не у всех в багажнике найдутся «крокодилы», и не каждый согласится поделиться электричеством со своей АКБ.

Ремонт генератора

В том случае если вы генераторная установка была демонтирована, а в ее комплектующих деталях обнаружены неполадки, следует произвести работы по их замене. Ремонт генератора ВАЗ-2107 осуществляется таким образом:

зафиксируйте крыльчатку при помощи отвертки;
открутите болты фиксации;
снимите детали шкива;
открутите болты, крепящие крышку. Выньте шпильку;
при помощи молотка сбейте крышку статора;
удалите втулку, расположенную под передней крышкой, которую также нужно убрать;
аккуратными ударами молотка выбейте ротор;
открутите гайки, крепящие выпрямитель к выводам обмоток;
открутите гайку с аббревиатурой «30» и уберите шайбу;
выполните замену конструктивных элементов;
произведите сборку устройства;

На этом работа по замене деталей генератора закончена.

Как определить уровень зарядки?

Первичный контроль об уровне зарядки на ваз 2107 осуществляется приборами на панели: контрольной лампы и вольтметра. Если заряд в норме, указательная стрелка будет находиться в области зеленого цвета, а лампа контроля при работающем двигателе должна тухнуть.

Чтобы более точно проверить уровень напряжения нужен вольтметр. Как уже было сказано ранее, правильный заряд — 13,6 — 14,1 вольт.

Можно приобрести специальный автомобильный электронный вольтметр или совмещенный с часами. Устанавливаемый как вместо штатных часов так и на торпеде.

Подготовка к устранению неисправностей

При обнаружении проблемы, приступаем к диагностике. Для начала приготовим инструменты.

Список инструментов:

Мультиметр (вольтметр);
Наждачная шкурка или надфиль;
Ножик;
Пассатижи;
12-ти вольтная контрольная лампа (контролька).

Причины неисправности генератора на ВАЗ-2107 (инжектор)

Специалисты подсказывают, что на ВАЗ-2107 с инжектором стандартно стоит генератор 5142.3771 (восьмерочный). У него есть одна очень важная особенность: он выдает больше тока – не 55А в час, как другие генераторы, а около 80-90 А. Это связано со свойствами инжектора, которому требуется электроэнергии больше (но и удельная мощность у него выше).

Проверять генератор на неисправности специалисты советуют в таком порядке:

осмотреть диоды, которые подводят электричество к обмотке возбуждения генератора (если они перегорели, их следует заменить новыми);
замерить прибором-тестером уровень напряжения в токопроводящей цепи (если его показатель менее 12 В, то возможно наличие короткого замыкания, значит, проводка перегревается).

Если самому автолюбителю затруднительно провести подобную диагностику, он может обратиться в ближайший автосервис за помощью к квалифицированным специалистам.

В этой статье вы узнаете, почему не идет зарядка на ВАЗ 2107, а также как исправить эту неприятность. Причин для такого поведения электрооборудования автомобиля довольно много, поэтому придется искать поломку, используя метод исключения. И не имеет значения, работает ли правильно генератор. Он может функционировать в нормальном режиме, но зарядка при этом не идет. Теперь постараемся выяснить все возможные причины.

Что делать если нет зарядки, слабая зарядка (аккумулятор разряжается)?

Если аккумулятор вашего Ваз 2107 разряжается, то «виноватым» может оказаться один из трех элементов: генератор, регулятор напряжения, соединения между ними. Определить «кто виноват» можно очень просто, даже без дополнительных приборов. Как- поможет эта статья.

Выполняем проверку с помощью штатного оборудования

Для наблюдения за работой генератора на «семерке» есть два прибора: вольтметр и контрольная лампочка на панели приборов. С их помощью можно отследить причину ваших бед.

1) Включите зажигание не включая стартера

и посмотрите на контрольную лампу. Она должна светить полным накалом, как на фото. Стрелка вольтметра, в норме, стоит на белом участке шкалы (фото). Допустим, все О.К.- переходим к пункту 2 — запускаем двигатель.

Горит лампа контроля зарядки аккумулятора

Положение стрелки вольтметра до запуска двигателя (зажигание включено)

Лампа не горит, стрелка вольтметра при включении зажигания остается на нуле

Проверьте предохранитель №10 в монтажном блоке. 99% он окажется перегоревшим. При этом все остальные лампы на панели приборов тоже окажутся обесточенными. Замените его точно таким же и повторите проверку. Ели предохранитель сгорел снова, нужно искать причину, то есть короткое замыкание. Проверяем не отсоединились ли провода от генератора, не перетерлась ли где-то изоляция и т.д. Найти причину поможет схема 3 вот по этой ссылке

Лампа не горит, стрелка вольтметра показывает норму

Проверяем провода на генераторе, не отцепился ли провод с клеммы «61». Если там все в норме, нужно проверить есть ли на этом проводе «плюс» с помощью контрольной лампы, индикаторной отвертки или мультиметра.

Клемма «61» генератора Ваз-2107

Если «плюс» есть— проверяем «таблетку» (она же «шоколадка») и генератор.

«Плюса» нет— придется снять панель приборов и проверить лампу. Перегоревшую замените. Как снять панель смотрите видео

2) Запускаем двигатель

Контрольная лампа должна погаснуть, стрелка вольтметра переходит в зеленый сектор и находится от середины до правого края (фото). Если все так, то скорее всего, генератор работает нормально.

Вольтметр показывает нормальное напряжение (зарядка есть)

Лампа продолжает гореть или слегка тускнеет

Если дать газу- гаснет на высоких оборотах и снова светиться при их уменьшении. Стрелка вольтметра в белом секторе и уходит на край зеленого при повышении оборотов. Вывод- генератор неисправен. Тот же вывод, если лампа продолжает гореть на любых оборотах, а стрелка вольтметра в белом секторе и даже уходит в красный.

Напряжение слишком низкое (двигатель работает). Слабая зарядка

3) Если генератор вроде бы работает, но аккумулятор постепенно разряжается

выполним еще одну проверку. Запускаем двигатель, включаем вентилятор отопителя и ближний свет, берем ключ на «10» и, ослабив минусовую клемму аккумулятора, снимаем ее. Работающий на холостом ходу двигатель (обороты примерно 900) заглохнуть не должен. Если двигатель остановился, ставим клемму на место и заводим снова. Удерживая обороты 1200-1500 снимаем клемму снова. Двигатель снова заглох? Тогда выключаем фары, оставляем вентилятор отопителя включенным повторяем тест. Теперь двигатель с отключенной от аккумулятора минусовой клеммой продолжает работать. Вывод- генератор работает, но требуемый ток не выдает, нужно его ремонтировать, потребуется заменить диодный мост.

Обратите внимание! При такой проверке лучше и безопаснее работать вдвоем. Нельзя отключать клемму аккумулятора не включив хотя бы вентилятор отопителя или другую нагрузку

Скачок напряжения в момент отключения может «сжечь» электронные элементы систем зажигания

Особенно осторожно нужно действовать на автомобиле с инжекторным двигателем

Немного теории

Причины того, что генератор не дает зарядку на аккумулятор, связаны с элементами цепи возбуждения или же цепи выходного напряжения от генератора до АКБ, включая и части генератора.

Когда включается зажигание, замок включает и реле зажигания. При этом +12 В проходят через контакты реле и предохранитель №10 монтажного блока, затем подаются в бортовую сеть и на вывод контрольной лампы заряда аккумулятора и датчика зарядки. После они идут через диод, монтажный блок (штекеры Ш5-Ш10), подаются на штекер «61» генератора 37.3701, которые устанавливаются на ВАЗ 2107 с 1988 г. Далее +12 В попадают на клемму встроенного РР и через щетку и контактное кольцо на обмотку возбуждения — производится стартовое возбуждение генератора. При увеличении частоты оборотов двигателя, а с ним и ротора генератора, фазовое напряжение возрастает, и оно через блок дополнительных диодов повышает напряжение на обмотке возбуждения и на выходном диоде контрольной лампочки зарядки аккумулятора. При достижении выходного фазового напряжения до +12 В на обеих выводах лампы АКБ напряжение выравнивается, и из-за отсутствия разности напряжений она гаснет. При этом генератор ВАЗ 2107 вырабатывает напряжение больше 12 В, которое заряжает АКБ.

Схема электрооборудования автомобиля ВАЗ 2107 инжектор отличается от схемы автомобиля ВАЗ 2107 карбюратор лишь наличием части оборудования, обеспечивающей управление системой питания, и на заряд аккумулятора не влияет. Скорее наоборот — неисправности в системе заряда АКБ могут повлиять на работу ЭБУ инжекторного двигателя.

Управление мощными потребителями электроэнергии осуществляется с помощью электромагнитных реле, включенных в сеть. Рассмотрим способы устранения неисправностей заряда аккумуляторной батареи как для инжекторного, так и для карбюраторного двигателя.

Алгоритм поиска неисправности

Не нужно думать, что зарядка не идет по какой-то очень серьезной причине. Сразу же проверьте состояние предохранителя F10, который отвечает за питание обмотки возбуждения генератора ВАЗ 2107. Но перед этим лучше убедиться, что приводной ремень цел и его напряжение в норме

Но также обратите внимание, что нельзя затягивать слишком сильно — перезарядки батареи не произойдет (при условии, что регулятор находится в правильном режиме), но подшипники выйдут из строя гораздо быстрее

Если зарядка плохая, например, лампа загорается при половинной нагрузке, то неисправность кроется в проводке. А именно в соединениях между аккумулятором и кузовом автомобиля. Очень часто имеется окисление, которое препятствует нормальному контакту. Открутите гайку, тщательно очистите клемму и поверхность корпуса, а затем снова наденьте кабель.

Но если в коммутации все в порядке, но зарядка все равно не идет, нужно искать причину дальше. И первый подозреваемый — регулятор напряжения. Он служит для стабилизации напряжения на выходе генератора переменного тока. Если этот компонент выходит из строя, аккумулятор перезаряжается или недозаряжается. Отремонтировать этот компонент невозможно, а цена в магазинах составит около 300 рублей. Существует несколько вариантов регуляторов:

Отдельное устройство — устанавливается на кузов автомобиля ВАЗ 2107.
Подключен к щеткам — установлен непосредственно в генераторе.

О том, как проверить регулятор, будет рассказано в отдельной статье. Если он исправен, но заряд все равно не проходит, или проходит, но заряд плохо доходит до батареи, то ищите неисправности в щеточном узле. Возможно, неисправны провода, соединяющие щетки с контактами. Однако наиболее распространенным является чрезмерный износ или засорение щеток.

Немного реже встречаются повреждения диодного моста, разрушение обмотки статора или обмотки ротора. Чтобы определить эти неисправности, необходимо полностью разобрать генератор и, используя тестер и мегомметр, провести диагностику. Попутно, конечно, лучше всего также заменить подшипники в генераторе переменного тока ВАЗ 2107.

Для бесперебойной работы автомобиля убедитесь, что аккумулятор полностью заряжен. Если вы заметили, что ВАЗ 2107 не заряжает аккумулятор, необходимо как можно скорее устранить проблему. Особенно если вам часто приходится ездить ночью и зимой. В это время разрядка происходит гораздо быстрее. В противном случае вам обязательно придется вызывать эвакуатор или буксировочную компанию.

Приступаем к ремонту

Причин отсутствия заряда аккумулятора может быть несколько Приведенная ниже инструкция довольно универсальная и подойдет для любого случая.

Первым делом проверяем исправность ремня и его натяжку. Если он поврежден или слабо натянут то зарядка будет меньше нормы и в конечном итоге приведет к неисправности аккумулятора. Ремень также частично отвечает за работу охлаждающей помпы, так что его повреждение может стать причиной и других проблем.

Проблему определить можно по признаку, когда при заведенном двигателе напряжение в цепи питания укладывается в норму, но сразу после подключения нагрузки оно пропадает. Еще одним признаком слабого ремня может быть появление свиста. Он может появляться сразу после запуска мотора или при включении крупных потребителей тока, например таких как свет.

Это необходимо исправлять, так как плохо натянутый ремень во время работы механизма буксует, что ускоряет его износ. Его необходимо подтянуть на уровень прогиба 12 – 17 миллиметров при нажиме в 10 кгс, или заменить на новый;

Проверить реле можно подав на него напряжение аккумулятора до 12 вольт и подключив к щеткам мультиметр. Должно появиться напряжение. Далее необходимо подать на реле напряжение в 16 — 18 вольт. На щетках не должно быть ничего;

Хуже когда происходит пробой диода, тогда падения напряжения нет, но влияние на аккумулятор это оказывает пагубное. В цепь питания машины попадает переменное напряжение, что приводит к кипению АКБ, разрушению пластин и снижению срока его службы.

Если не горит зарядка аккумулятора ваз 2107, а точнее –контрольная лампа на панели приборов, при том, что вольмер показывает нормальное напряжение и на фоне всего этого зарядки нет – значит проблема кроется в контакте на клеммах. Чтобы то исправить, необходимо отсоединить провод и произвести чистку наждачной бумагой или надфилем и проверить целостность провода от АКБ до генератора.
Еще одно причиной по которой вообще не светится лампа заряда аккумулятора — это обрыв обмотки якоря. Определить можно только после разборки генератора и измерив обмотку на обрыв, контролькой или мультиметром.

Ниже приведена схема зарядки аккумулятора ВАЗ 2107:

Иногда она пропадает не из-за неисправности електрики, а по вине погоды. Проблемное время весна и осень, когда при движении по лужам пропадает зарядка, вплоть до загорания лампочки. Восстанавливается не сразу, а спустя некоторое время даже в несколько минут. Виной всему попадание воды на ремень, при этом защита не поможет.
