Загорается лампочка аккумулятора: почему горит лампа АКБ на панели
Прежде всего, каждый водитель замечал красный значок аккумулятора, который появляется при повороте ключа зажигания во время запуска двигателя. Индикатор аккумулятора горит до тех пор, пока не будет запущен двигатель. Другими словами, обычно значок батареи гаснет при запуске двигателя.
Теперь, когда двигатель не был запущен и включено зажигание, перед запуском двигателя происходит самодиагностика всех систем автомобиля. После этой проверки некоторые индикаторы гаснут через короткий промежуток времени, а другие гаснут при запуске двигателя. То же самое относится и к аккумулятору. Если батарея в порядке и заряжается при работающем двигателе, индикатор батареи загорится на короткое время (несколько секунд), а затем погаснет.
Другими словами, схема такова, что при включении зажигания напряжение через предохранитель подается на контрольную лампу аккумулятора (лампу заряда аккумулятора) на приборной панели.
Затем напряжение проходит через диоды, регулятор напряжения, щетки, контактное кольцо и обмотку. При запуске двигателя напряжение на клеммах лампочки выравнивается, и лампочка гаснет. Аккумулятор заряжается параллельно. Если же лампочка аккумулятора на приборной панели горит постоянно или прерывисто, это признак неисправности.
Поэтому, чтобы понять причины, по которым может загораться индикатор батареи, необходимо. Сразу отметим, что этот индикатор контролирует соединение аккумулятора и генератора. Давайте перейдем непосредственно к сути вопроса.
Горит лампочка зарядки аккумулятора: возможные причины неисправности
Известно, что аккумулятор автомобиля тесно связан с генератором переменного тока. Для запуска двигателя ток от аккумулятора подается на стартер, но когда двигатель внутреннего сгорания уже работает, ток вырабатывается генератором переменного тока, который приводится в действие работающим двигателем.
В этом случае аккумулятор находится в режиме зарядки через генератор переменного тока. Если обороты двигателя увеличиваются, напряжение генератора также увеличивается. Для предотвращения перезарядки аккумулятора или слишком высокого напряжения на генераторе установлен регулятор напряжения.
Основная задача устройства заключается в том, чтобы ток генератора переменного тока к аккумулятору всегда был оптимальным, т.е. напряжение не зависело от оборотов двигателя. Таким образом, можно получить и постоянно поддерживать необходимое напряжение.
Индикатор батареи будет гореть чаще всего, когда батарея не заряжается от генератора. Водитель заводит автомобиль от аккумулятора, двигатель запускается, но горит значок аккумулятора (лампочка аккумулятора не гаснет).
Как правило, в список распространенных неисправностей входят:
- Отказ реле-регулятора;
- отказ диодного моста;
- Ремень генератора ослаблен, ослаблен или проскальзывает;
- Сильно разболтанные подшипники и заклинившие подшипники генератора;
- перегоревшие предохранители;
- плохие контакты на клеммах аккумулятора, выходе генератора, проводе заземления;
- разрыв цепи генератора;
- изношенные щетки генератора или щеткодержатели;
- может возникнуть проблема с выключателем зажигания;
Горит лампа зарядки аккумулятора
Калькулятор расчета тока утечки в автомобиле
Расчет допустимой утечки тока в автомобиле | Онлайн калькулятор
Горит лампа зарядки аккумулятора — значит не работает генератор, первая мысль автовладельца когда он увидел значек АКБ на приборной панели. Однако причина, по которой загорается индикатор заряда, чаще всего намного банальнее — это ослабление натяжки приводного ремня или плохой контакт. Но, также не исключено, что придется и разбирать генератор поскольку возможен износ щеток генератора или выход из строя диодного моста, а также некоторые другие.
Первое, что нужно сделать, если горит лампа заряда аккумулятора при включенном двигателе — проверить напряжение на клеммах аккумулятора. Это нужно для того, чтобы определиться с локализацией места ремонта — в подкапотном пространстве либо в приборной панели автомобиля.
| Ситуация, когда возникает неисправность | Узел, по причине которого произошла неисправность | Возможные причины поломки |
|---|---|---|
| При зажигании горит лампа аккумулятора | — | В момент запуска двигателя, то есть, во время включения зажигания, сигнальная лампа аккумулятора должна светиться в течение 1. 2 секунд и после этого гаснуть. Если она продолжает светиться — нужна дополнительная диагностика. |
| Не гаснет лампа аккумулятора | Генератор |
|
| Аккумуляторная батарея |
|
|
| Периодически горит лампа зарядки аккумулятора | Генератор |
|
| Тускло горит лампа зарядки | Проводка |
|
| Генератор |
|
|
| Мигает лампа аккумулятора | Генератор |
|
| На холостых (малых оборотах) горит лампа аккумулятора | Генератор |
|
| Аккумуляторная батарея |
|
|
| Горит лампочка аккумулятора после перегазовки тухнет | Генератор |
|
| Сигнальная лампа | Использование светодиодных ламп вместо ламп накаливания в автомобилях, где предусмотрено использование именно ламп накаливания. | |
| При движении загорается лампа аккумулятора | Генератор |
|
| Аккумулятор | Частичный или полный выход аккумуляторной батареи из строя, ее критический разряд. | |
| На холодную горит лампа аккумулятора | Генератор |
|
| Лампа горит зарядка идет | Генератор | |
| Сигнальная лампа |
|
|
| Аккумуляторная батарея |
|
Диагностика и ремонт
Когда горит лампочка индикатора зарядки аккумулятора, необходимо провести диагностику и установить причину ее свечения. Изначально нужно убедиться идет зарядка на батарею или лампочка сигнализирует из-за какой-то другой проблемы, т.е. определить работает генератор или нет.
Есть пара простых способов проверки
Если неприятность застала в дороге, нужно обратить внимание на световые устройства (фары, подсветка панели, светильники салона), когда нет зарядки, аккумулятор садится, и яркость свечения понижается. Использовать можно ночью, когда фары включены (более заметно)
Днем можно применить «старый» действенный способ, не требующий каких-либо приборов и оборудования, который наверняка даст ответ, работает генератор или нет. Последовательность диагностики следующая:
- открыть капот;
- завести ДВС;
- включить потребители, обеспечив нагрузку на сеть (фары, обогрев заднего стекла ит.д.);
- снять минусовую клемму с АБК;
- если мотор продолжает работать, фары светятся, то генератор успешно вырабатывает электроэнергию, способную питать все системы и заряжать аккумулятор;
- если двигатель заглох после снятия минусовой клеммы, то электромеханический источник питания сломался.
Убедившись в том, что генератор не дает электроэнергию, его нужно тщательно обследовать, установить и устранить неисправности. Производить процедуру лучше в гаражных условиях и иметь минимум необходимого инструмента.
Ремень генератора
Начинать нужно с самого простого действия, т.е. проверить целостность приводного ремня и его натяжение.
Целостность ремня, если нет явных повреждений, проверяют после его снятия. Ослабив натяжное устройство (оно может быть на генераторе или отдельно установлено в виде роликов), снимаем ремень, выворачиваем его наизнанку и сгибаем. Внимательно обследуем внутреннюю часть, если есть трещины, то ремень необходимо заменить.
Токосъемные щетки
Покончив с ремнем, переходим к щеткам. На большинстве автомобилей расположение генератора на двигателе позволяет демонтировать блок щеток без его снятия. Держатель щеток и реле-регулятор изготовлены, как единое целое.
Регулятор напряжения
После диагностики щеток сразу можно провести проверку регулятору напряжения, только его нужно поставить на место. Проверка не сложная, ее можно произвести самостоятельно. Для этого необходимо иметь при себе мультиметр.
Причины при которых нет зарядки генератора
- Износ щёток
Самая распространенная причина, при которой генератор не заряжает аккумулятор. Это износ щеток. Угольные контакты, которые передают напряжение от реле регулятора на обмотки ротора стираются, контакт пропадает. При этой неисправности контрольная лампа на щитке приборов перестаёт загораться.
То есть при включенном зажигании, если всё исправно должна загореться контрольный значок зарядки. Двигатель заводится и лампа гаснет. Это означает что генератор работает и заряжает аккумулятор.
В случае если нет контакта на щетках. Лампочка при включении зажигания не загорается. Убедиться в том что именно причина в контактах можно.
Провод который идет на реле регулятор необходимо замкнуть на массу. Включить зажигание. Лампочка должна загореться. Это означает что нет контакта между щетками и контактными кольцами. Либо произошел обрыв в обмотке ротора.
Если при замыкании провода на корпус контрольная лампочка зарядки не загорелась. Значит, перегорел светодиод. Который подсвечивает значок зарядки. Либо обрыв провода. Требуется прозвонить цепь от реле регулятора до щитка приборов.
2. Неисправность реле-регулятора
Как проверить заряжает ли генератор аккумулятор в случае выхода из строя интегральной схемы реле регулятора. Наблюдается возникновение двух неисправностей. Генератор перестаёт выдавать зарядку. Потому что реле регулятор не подаёт напряжение на обмотку ротора. Либо напротив напряжение генератора растет при увеличении оборотов. Тем самым превышается допустимое для работы электрической системы автомобиля напряжение. Это может привести к перезаряду аккумулятора. Что приведет к разрушению пластин и замыканию аккумулятора. Избыточное напряжение так же приведет к выходу из строя приборов электрооборудования автомобиля.
Проверка реле регулятора
Реле регулятор можно проверить. При помощи блока питания способного плавно изменять напряжение от 10 до 20 вольт.

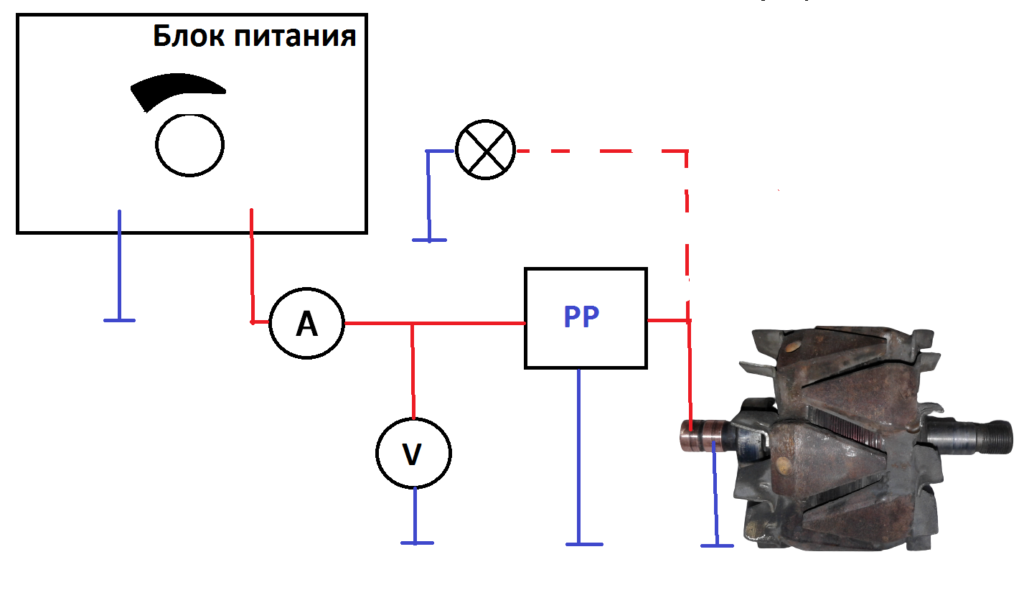

Реле регулятор соединяется по следующей схеме:
При увеличении напряжения свыше 14.2 _+ 0,3 вольта лампочка должна погаснуть. В случае уменьшения напряжения лампочка загорается. Это значит что реле регулятор исправен
3. Слабое натяжение ремня привода генератора.
Если возникло сомнение того что генератор не дает зарядки проверить в первую очередь необходимо натяжение приводного ремня. Потому что возникающие магнитные потоки создают сопротивление вращению ротора. Когда генератор включается в работу. Слабо натянутый ремень проскальзывает на шкиве генератора. Ротор перестаёт вращаться. Генератор не выдаёт напряжение
Если на натяжение ремня сразу не обратить внимание. Диагностика генератора не даст результатов. По сути дела неисправность придется искать на исправном генераторе
Эта неисправность относится к разряду курьёзных. Но на неё очень часто попадаются
По сути дела неисправность придется искать на исправном генераторе. Эта неисправность относится к разряду курьёзных. Но на неё очень часто попадаются.
Это внешние признаки того как проверить заряжает ли генератор аккумулятор. Если их оказалось недостаточно для того чтобы определить неисправность. Далее следует снять генератор. Разобрать его и отдельно проверить его элементы.
Контроль за процессом зарядки аккумулятора
Чтобы правильно понимать причины нестабильной работы лампы, контролирующей ход зарядки аккумуляторной батареи, нужно разобраться во взаимодействии генератора и источника постоянного тока. При работе двигателя аккумулятор получает постоянную зарядку напряжением от 13,6 до 14,2 вольт. Зарядный ток вырабатывает генератор. Напряжение выходного электричества зависит от числа оборотов генерирующего устройства. Чем обороты выше, тем величина напряжения больше. Для ограничения напряжения в заданных пределах в цепь обмоток ротора подключается регулятор. Именно он стабилизирует выходное напряжение, которое затем подаётся на клеммы аккумулятора для зарядки.
Если зарядный ток постоянно в заданных пределах поступает для поддержания аккумулятора в работоспособном состоянии — контрольная лампочка зарядки батареи гореть не должна. Постоянное свечение лампочки говорит о нерабочем состоянии генератора или об обрыве питающих проводов. Чаще всего причина отказа генератора — ослабший или порванный приводной ремень.
Схема генератора
В основе работы генерирующего устройства лежит принцип электрического магнетизма. Конструктивно есть две основных части, с помощью которых производится переменный ток.
Ротор и статор генерируют ток в бортовую сеть автомобиля
Это статор и ротор. Ротор приводится во вращение с помощью приводного ремня от коленчатого вала двигателя. Статор неподвижен и состоит из обмоток, которые крепятся к корпусу генератора. Вместе они образуют конструкцию, в которой ротор по центру располагается внутри статора. Между ними имеется зазор, который позволяет ротору вращаться с огромной скоростью.
Схема работы генератора и подсоединения лампы контроля зарядки
Статор включает в себя 3 обмотки, которые образуют трёхфазную систему тока. Выводы с обмоток соединяются с диодным мостом отдельно, как на приведённой схеме.
Ротор состоит из множества электромагнитов, которые в совокупности создают мощное магнитное поле. Оно пересекает обмотки статора, и в них генерируется трёхфазный переменный ток. Выдаваемое напряжение зависит от числа оборотов и контролируется регулятором, который встроен в систему подачи тока на ротор. Для преобразования переменного тока в постоянный служит диодный мост, состоящий из выпрямителей диодов. Они пропускают ток только в одном направлении.
Ток на электромагниты вращающегося ротора подаётся с помощью двух медно-графитных щёток, контактирующих с медными контактными кольцами, расположенных на валу ротора. Реле-регулятор при увеличении оборотов уменьшает ток в роторе, тем самым убавляя магнитное поле.
Неисправности диодного моста
Электрическая схема предназначена для конвертации переменного напряжения в постоянное. Если происходит пробой хотя бы одного из диодов, функциональный узел перестает выполнять свои обязанности. Следствием этого происходит подача напряжения, которое не соответствует необходимым показателям.
Выпрямитель нужно проверять тогда, когда лампочка зарядки АКБ горит, но зарядка есть.
Определить поломку можно посредством использования мультиметра. Возьмите тестер и подключите красный щуп к плюсу моста, а черный к одному из контактов с маркировкой АС.
Пропускное напряжение для диодов (кремниевых) составляет от 400 до 1000 мВ. Если тестер показывает иные значения, тогда мост нужно менять. Ремонту такой узел не поддается.
Причины по которым горит лампочка зарядки аккумулятора
На самом деле причин того, что загорелась лампочка аккумулятора и не гаснет существует множество. К ним можно отнести:
- Ослабление натяжения ремня на генератор, его износ или повреждение; перегорание предохранитель или ухудшение качества контакта в разъемах монтажного блока;
- поломка реле-регулятора, диодного моста, дополнительных диодов;
- появление обрыва в цепи возбуждения генератора;
- снижение качества контакта на клеммах АКБ или выводе генератора;
- износ щеток генератора;
- отсутствие качественного контакта провода массы.
Что делать если горит лампочка зарядки аккумулятора?
В первую очередь выйдите из машины и на работающем двигателе производите замер напряжения на клеммах АКБ (зажимы ни в коем случае не снимайте).
Если зарядка идет, то напряжение должно быть на уровне 13.6-14,2 Вольт. При отсутствии заряда уровень напряжения будет намного ниже – около 12 Вольт.
Чтобы устранить проблему подготовьте следующие инструменты:
- контрольную лампочку на двенадцать Вольт,
- две отвертки (с плоским и крестообразным жалом),
- мультиметр,
- пассатижи,
- ножик,
- для зачистки контактов используйте наждачную бумагу.
Итак, приступим:
Показания бортового вольтметра свидетельствуют о наличии заряда, сигнальная лампа заряда на приборной панели не горит, на клеммах аккумулятора около 12 Вольт, а сам АКБ почти разряжен.
В такой ситуации зачистите места соединений проводов на самом источнике питания. Если эти мероприятия оказались бесполезны, измерьте уровень напряжения на клемме «30» самого генератора.
Одним щупом мультиметра садитесь на эту клемму, а другим – на «массу». Если здесь напряжение намного выше, чем на АКБ, тогда зачищайте тридцатую клемму. При необходимости замените провод, идущий от генератора до аккумулятора.
Вольтметр на приборной панели и лампа показывают наличие заряда, но АКБ разрядился.
Напряжение на аккумуляторе при этом нормальное (около 14 Вольт). Включение нагрузки (к примеру, фар) приводит к смещению стрелки заряда в крайнее левое положение.
Основная причина – слабое натяжение ремня на шкиве генератора (натяните ремень, а в случае его повреждения – замените).
К такой проблеме может привести и пробой одного из диодов, а также обрыв фазной обмотки статора. Отключите зажигание и проверьте диоды мультиметром. В случае пробоя замените их.
Проверьте щетки генератора. Для этого достаньте их и измерьте длину. Если она меньше пяти миллиметров, то щетки лучше заменить.
При повороте ключа в замке зажигания сигнальная лампа заряда не горит, датчик заряда не срабатывает, зарядки на АКБ нет. Причина – перегорание предохранителя.
Его обозначение – F10, номинал – 10 Ампер. В случае если установка нового предохранителя не дала результатов, то причину нужно искать в реле зажигания или самом замке.
После включения зажигания заряда нет, все приборы работают, сигнальная лампа контроля не загорается.
Проверка проста – снимайте проводок с клеммы «шестьдесят один» генератора и подключайте его напрямую к «минусу» (кузову автомобиля). Если лампочка загорается, то причина проблем – обмотка возбуждения генератора.
Второй вариант – плохой контакт в разъеме. Если после зачистки результата нет, то существует риск перегорания самой лампы.
При повороте ключа в замке зажигания лампа заряда горит, а после заводки продолжает свиться. При этом зарядки нет или появляется периодически. Причина – недостаточный контакт провода на разъеме с приборной панелью (он может окислиться).
Напоследок проверьте реле-регулятор. Для этого на его контакты подайте напряжение с АКБ. Если на щетках есть 12 Вольт, то реле исправно. Если нет, то устройство подлежит замене.
Если у вас появились проблемы с зарядкой АКБ (не гаснет сигнальная лампа или не загорается вовсе), то проверяйте все версии.
Но, как правило, проблема всегда на поверхности, а причина – плохой контакт, перегоревшая лампочка или неисправное реле-регулятор. Удачи на дорогах и конечно же без поломок.
Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.
Рекомендуем прочитать:
Масло в кпп ваз 2106 рекомендованное производителем
Как отрегулировать руль на ваз 2114
Установка ремней безопасности на ваз 2106
Момент затяжки гбц ваз 2107 карбюратор
Как подключить туманки на ваз 2107, особенности установки, какие лучше выбрать, схема подключения
Схема подключения фаркопа на ваз 2104
ВАЗ 2110: как устроена печка на автомобиле, возможные причины поломки
ЗДТ на ваз 2114 установка
Возможные причины неполадки
Когда после запуска мотора лампочка с изображением аккумулятора не гаснет, нужно найти причину, возможные неполадки такие:
- Перегорел предохранитель.
- Сломался реле — регулятор.
- Неполадки диодного моста.
- Плохой контакт (окисление или обрыв) провода массы.
- Окислились контакты АКБ либо клемм генератора.
- Износились щетки генератора или держатели щеток.
- Не исключен обрыв обмотки возбуждения автомобильного генератора.
- Натяжение ремня генератора прослабло, вследствие его растяжения или ослабло крепление генератора и ремень провис.
- Обрыв ремня генератора.
- Люфт подшипника в генераторе.
- В случае повреждения выключателя зажигания, лампочек будет гореть сразу несколько.
Аккумулятор
Первое, что вы должны проверить, — это сам аккумулятор , так как он может вызвать появление предупреждающего значка на вашей приборной панели. При этом вам необходимо тщательно осмотреть аккумулятор и убедиться, что он в идеальном состоянии. Обычно вы видите зеленый индикатор на значке батареи, который указывает на хорошее рабочее состояние.
Когда вы видите красный индикатор на значке батареи, это может означать, что он перегревается. В зависимости от модели это также может означать, что батарею необходимо заменить как можно скорее. Как вы, возможно, уже знаете, у батарей могут быть разные способы указать, находятся ли они в хорошем рабочем состоянии. Итак, что вы можете сделать, это проверить инструкции на батарее, чтобы знать наверняка.
Вы также можете выполнить тесты, используя определенные инструменты , которые проверят, имеет ли аккумулятор вашего автомобиля правильное напряжение; следовательно, он все еще находится в хорошем рабочем состоянии. Вы также хотели бы осмотреть разъемы и убедиться, что они все еще находятся в хорошем рабочем состоянии. Если это не так, это может быть одной из причин, по которой загорается значок предупреждения о батарее.
Убедитесь, что контактные точки, как положительные, так и отрицательные, сидят хорошо и чисто. Если это не так, это может помешать электрическому контакту. Если вы еще не знакомы, вы не сможете должным образом зарядить аккумулятор, если нет электрического контакта. Наконец, вы также можете проверить, когда батарея была установлена в последний раз, так как она может дать вам представление о том, когда заменить ее.
Общие причины постоянного горения лампы АКБ
К ним относятся такие случаи:
- приводной ремень генератора ослаб, износился или порвался;
- перегорел предохранитель на участке цепи от замка зажигания до контрольной лампочки (в этом случае зарядка есть);
- нарушен контакт в разъёмных колодках монтажного блока;
- неисправность реле-регулятора;
- неисправность диодного моста;
- неисправность в цепи дополнительных диодов;
- обрыв в цепи подвода тока к электромагнитам ротора;
- нарушение контакта на клеммах аккумуляторной батареи;
- отсутствие питающего тока на выходе из генератора;
- износились щётки генератора;
- нет массы на отрицательном проводе.
Источник многих неисправностей системы зарядки аккумулятора — реле-регулятор напряжения генератора
Лампочка иногда может загореться при включении сигнала поворота
Наиболее частая причина заключается в неполадках диодного моста, плохого контакта в предохранителях поворотов, слабого контакта в массовом проводе щитка приборов. Надо делать ревизию контактов всех колодок на проводах, идущих от генератора. Устранить неисправность обязательно нужно. Ведь в случае неполадки генератора (обрыв в одном из трёх диодов) аккумулятор перестанет получать полную зарядку и через какое-то время будет разряжаться полностью при каждом включении и/или выключении поворотников.
Лампочка тухнет и горит в полнакала
Еле горящая в половину накала лампочка АКБ при работающем двигателе сообщает о неисправности генератора: пробит диодный мост или изоляция в одной из обмоток статора. Реже бывает проблема с замком зажигания. Ключ не может повернуться до упора из-за накопившейся грязи. Ситуацию разрядят несколько капель «жидкого ключа» WD-40 в отверстие для ключа замка зажигания. Иногда может потребоваться ремонт электропроводки автомобиля и своевременная диагностика понижения сигнала на индикаторы.
Лампочка горит при увеличении оборотов
Это сигнал о прекращении зарядки при нажатии на педаль газа. Чаще всего причиной данной неисправности бывает износ токосъёмных колец на валу генератора. Случаются проблемы с ремнём, щётками или подшипниками генератора. Неисправность обязательно нужно найти и устранить. В противном случае от пропажи зарядки аккумулятор может выйти из строя в самый неподходящий момент.
Лампочка загорается на холостом ходу
Лампочка загорается, как только заводится машина. Иногда причина банальна. При работающем на холостых оборотах двигателе включены мощные потребители тока: кондиционер, фары, стеклоочистители. Нагрузка на генератор резко возрастает и аккумулятору элементарно не хватает зарядки. Лампочка начинает периодически вспыхивать. Если ремень генератора слабо натянут, то при включении фар или кондиционера слышится визг буксующего ремня. Но горящая на малых оборотах лампочка АКБ может сигнализировать также о неисправности реле-регулятора или выпрямительного моста. В любом случае неисправность нужно найти и устранить.
Лампочка периодически мигает при работе холодного двигателя
Мигающая лампочка АКБ требует обратить особое внимание на генератор. Возможно, у него износились щётки или медные токосъёмные кольца на валу якоря. Возможно, появился плохой контакт в одной из фаз диодного моста
Часто причина этой неисправности заключается в ослаблении гаек крепления контактов диодного моста или окисления замыкающих поверхностей контактов
Возможно, появился плохой контакт в одной из фаз диодного моста. Часто причина этой неисправности заключается в ослаблении гаек крепления контактов диодного моста или окисления замыкающих поверхностей контактов.
Загорается лампа контроля зарядки АКБ при включении фар
Лампочка загорается при включении фар
Это и есть причина, почему генератор не может выдавать номинальное напряжение при повышении нагрузки. Нужно проверять источник переменного тока на предмет выявления обрыва одной из фаз диодного моста, износ коллекторных колец или щёток.
Лампочка продолжает гореть при выключенном зажигании
В этом случае ток к лампочке может подойти только со стороны системы зажигания. С наибольшей доли вероятности можно предположить проблемы с замком зажигания, включённом контакте реле разгрузки зажигания или сигнализации автомобиля.
И лампочка горит, и зарядка идёт
В этом случае можно предположить пропадание тока в цепи лампы АКБ или на контакте от генератора, или на контакте от замка зажигания. Причины могут быть разные: провод перебит или слетел с разъёма, окислились или заржавели контакты в соединительных колодках. Очень редко причиной может стать реле-регулятор.
Как еще можно устранить неисправность
При работающем двигателе считайте напряжение на клеммах аккумулятора, которое будет на уровне или ниже 12 В, если есть проблема с зарядкой аккумулятора. Хорошее показание — 13,5-14,5 В.
Вариант# 1
Аккумулятор разряжен, двигатель работает, показания напряжения мультиметра на клеммах аккумулятора составляют 12 В, лампочка аккумулятора горит без мерцания.
В этом случае очистите клеммы аккумулятора и высоковольтные провода мелкой наждачной бумагой. Если ситуация не изменилась, измерьте напряжение на клемме «30» генератора. Для этого приложите щуп к клемме и клемме заземления соответственно.
Зачистите контакт на клемме 30, если показания напряжения на ней выше, чем на клеммах аккумулятора. Проверьте целостность провода к нему и замените его, если есть признаки повреждения.
Вариант# 2
Лампочка начинает мигать при дополнительной нагрузке (фары включены). Это признак низкого заряда аккумулятора.
Это может быть вызвано следующими факторами:
- ослабление натяжения ремня генератора,
- люфт подшипника осциллятора,
- неисправность диодного моста,
- отсутствие целостности обмотки статора.
Работу диодного моста можно проверить с помощью мультиметра при выключенном двигателе. Если обнаружен сбой, следует заменить диод или полностью заменить мост.
Также стоит проверить состояние щеток: их длину и состояние держателей. Щетки следует заменить, если они изношены на 5 мм и более, а ручки изношены.
Вариант# 3
Индикатор не горит и не мигает, но батарея не заряжена, и датчик не реагирует. Это происходит, если перегорел предохранитель «F10». Если после замены ничего не изменилось, проверьте блокировку зажигания и реле последовательно.
Вариант# 4
Если батарея не заряжается, а освещение работает нормально, индикатор батареи не загорается при включении зажигания. Проверьте, не перегорела ли обмотка возбуждения генератора. Для этого соедините клемму «61» генератора переменного тока с кузовом автомобиля. Если лампочка загорается, это означает, что обмотка перегорела.
Аналогичные симптомы возникают, если контакты разъема окислены. Их следует очистить, после чего все придет в норму.
Возможен вариант, когда индикатор батареи перегорает. Его можно исключить по работе других индикаторов. Для этого сравните интенсивность их освещения с предыдущим периодом. Если ничего не изменилось, они работают с той же интенсивностью и не мигают, значит, проблема с индикатором батареи.
