Замена троса сцепления лада приора своими руками

Ремонт рычага стояночного тормоза

Вам потребуются: два ключа «на 13», торцовый ключ (головка) «на 13», отвертка с крестообразным лезвием, пассатижи.

Изнутри салона выверните винт переднего крепления кронштейна выключателя лампы включения стояночного тормоза.

Обратите внимание, что винтом закреплен провод «массы» выключателя

Ключом «на 10» выверните четыре болта крепления рычага стояночного тормоза (два передних из них крепят и кронштейн выключателя).

Отложите кронштейн с выключателем в сторону.

Снимите рычаг стояночного тормоза, выведя тягу из отверстия в полу.

Для замены тяги выньте шплинт 1 и снимите шайбу 2.

Снимите тягу с оси.

Изношенную или треснувшую пластмассовую втулку замените.

Соберите и установите рычаг стояночного тормоза в порядке, обратном разборке.

После установки рычага отрегулируйте стояночный тормоз

Тросы стояночного тормоза заменяем при их обрыве, вытягивании или заедании внутри оболочек, когда регулировкой стояночного тормоза не удается добиться удержания автомобиля в неподвижном состоянии на уклоне — до 25 % включительно. Рычаг стояночного тормоза снимаем для его замены или для замены тяги рычага. Замену тросов следует производить одновременно — левого и правого. Показываем замену левого троса. Рычаг стояночного тормоза переводим в крайнее нижнее положение. Отворачиваем контргайку и регулировочную гайку c тяги рычага стояночного тормоза (см. «Регулировка стояночного тормоза»).

Снимаем уравнитель тросов с тяги рычага стояночного тормоза.

Вынимаем передние наконечники тросов из уравнителя и снимаем уравнитель.

Вынимаем наконечник оболочки левого троса из кронштейна.

Тросы перед кронштейном перекрещиваются.

Головкой или ключом «на 10» отворачиваем, не полностью, гайку крепления скобы к балке задней подвески… …и выводим из нее оболочку троса.

Выводим оболочку троса из держателя на кронштейне крепления балки задней подвески.

Как заменить трос на ВАЗ-2110?

Существует два способа замены порванного привода, один из которых длительнее по времени и требует снятия с авто дополнительных элементов, но выполняется удобнее.

При втором способе ничего с авто снимать не надо и делается все быстрее, хотя удобство выполнения – хуже. При этом алгоритм работ при обоих метода – один и тот же, поэтому рассмотрим, как все делается по первому способу, он все же удобней и тоже не займет много времени:

Автомобиль ставим на ровную площадку или обочину (при выполнении работ в дороге) и обездвиживаем его ручником или противооткатными упорами, положенными под колеса. Смотрим, действительно ли порван трос, или причина провала – в поломке вилки выжимного подшипника. Для удобства работы в подкапотном пространстве можно снять с авто АКБ;
Высвобождаем трос в подкапотном пространстве. Если он порван, то можно сразу вытянуть часть его из обмотки просто выведя его из зацепления с рычагом вилкой сцепления. В случае, когда замена выполняется из-за «распушивания», то сначала отворачиваем гайки крепления оплетки троса (они дополнительно являются и регулировочными) от кронштейна крепления, расположенного на корпусе КПП.

Берем два ключа на 19 и послабляем их, после чего выводим через прорезь. Затем послабляем две гайки (на 8 и 10) привода выключения сцепления и только после этого вытаскиваем наконечник, для чего рукой поджимаем рычаг вилки и выводим тросик вместе с упорной втулкой.

Снимите кронштейн стеклоочистителя, для этого нужно выкрутить две гайки
Обратите внимание, в какую сторону направлена плоскость кронштейна;

Поскольку привод извлекается через салон, то с части троса, проходящей в моторной части, снимаем все, что может помешать протягиванию его через технологическое отверстие – упорную втулку, гайки на 19 и шайбы.
Переходим в салон. Необходимо снять наконечник троса со штока крепления на педали
Для этого забирается под приборную панель, и находим фиксирующую пластину, которая удерживает наконечник от соскакивания со штока. Она находится под защитным чехлом.

Чтобы добраться до нее придется одной рукой удерживать педаль в исходном положении, а второй поддевать отверткой фиксатор, причем делать это надо аккуратно, чтобы после снятия не потерять его.

После этого скидываем наконечник со штока

Также желательно снять и проверить пластиковую втулку, установленную на штоке и если заметны следы сильного износа, при сборке заменить и ее;

Откручиваем гайку кронштейна крепления оплетки троса, расположенный под панелью и снимаем его со шпильки;

Вытягиваем трос в салон, причем аккуратно, поскольку на многих моделях через технологическое отверстие для протяжки привода проходят провода и важно их не повредить, и не оторвать от контактов;

Запускаем через отверстие новый трос, крепим его кронштейн, накидываем наконечник на шток педали и фиксируем его пластиной. Если в процессе снятия фиксатор затерялся, можно воспользоваться тонкой проволокой или скрепкой;
Закрепляем оплетку троса на кронштейне КПП и после этого заводим наконечник с упорной втулкой в рычаг вилки

На этом замена завершена и остается только провести регулировку;
Не забудьте смазать палец педали сцепления и поводок смазкой ЛИТОЛ 24 или аналогом.

Данная последовательность замены идентична для всех моделей 10-й серии – 2110, 2111, 2112. Поэтому и тросики у них взаимозаменяемы.

А вот на более ранних моделях – 2108-21099 трос отличается, да и последовательность работ – несколько иная.

Особенности регулировки сцепления

Транспортные средства Лада Приора, Калина и Гранта оборудованы тросами сцепления, оснащенными храповыми устройствами. По своей конструкции тросики беззазорные, поэтому их регулировка теоретически не нужна, однако по факту производитель рекомендует автовладельцам периодически регулировать устройство.

Чтобы правильно произвести регулировку троса на автомобилях Лада Калина, Приора и Гранта, подготовьте отвертку и линейку (или штангенциркуль) и выполните следующие действия:

Для начала следует открыть капот, после чего тросик следует установить в исходное положение. Чтобы сделать это, необходимо переместить нижнюю часть тросика немного вперед, то есть по направлению его перемещения, это нужно сделать до упора. При перемещении тросика вы можете почувствовать небольшое усилие возвратной пружины, вас это не должно пугать.

Далее, используя линейку или штангенциркуль, следует замерять расстояние. Какое именно — показано на фото, вам необходимо отметить расстояние от начала вилки до поводка троса. Чтобы сделать это правильно, необходимо так же придерживать тросик и зафиксировать его в одном положении. Сделайте замер, в идеале он должен составлять 2.7 см, но разумеется, если вы столкнулись с необходимостью регулировки на Лада Приора, Калина или Гранта, то это расстояние будет либо большим, либо меньшим. Поэтому вам следует довести его до необходимого параметра, для этого необходимо вращать поводок тросика в одну или другую сторону.

После этих действий нужно будет ввести наконечник тросика в паз вилку, затем сам элемент можно отпустить

Обратите внимание, зазор должен полностью отсутствовать. В целом процедура по регулировке троса завершена

Теперь вам нужно только несколько раз нажать на педаль, чтобы убедиться в том, что все работает нормально

В целом процедура по регулировке троса завершена. Теперь вам нужно только несколько раз нажать на педаль, чтобы убедиться в том, что все работает нормально

После нескольких нажатий еще раз замерьте расстояние на тросе, если есть необходимость — отрегулируйте устройство опять.

На сколько бы сцепление не было новым, владельцам Лад Приор, Грант и Калин периодические требуется производить регулировку и педали.

Необходимость регулировки может проявляться при:

постоянных рывках во время начала движения;
появлении ударов при попытке включить ту или иную скорость;
западании самой педали.

Такие симптомы свидетельствуют о том, что необходимо правильно отрегулировать педаль. В идеале педаль сцепления должна быть расположена на одном уровне с тормозом — тогда полный ход должен составлять около 12.5-13.5 см, но на практике этот показатель может быть увеличен до 16 см. Чтобы правильно отрегулировать педаль, подготовьте два гаечных ключа соответствующих размеров.

С помощью ключа ослабьте контргайку троса, которая установлена в подкапотном пространстве.
Далее, необходимо с помощью другого ключа необходимо начать подкручивать вторую контргайку, так вы сможете правильно выставить необходимый зазор. Когда процесс будет завершен, первую контргайку следует до упора затянуть.

Учтите, если вы настроите педаль так, что она будет находиться ниже тормоза, то схватывание проявится тогда, когда педаль только оторвется от пола. Соответственно — если педаль тормоза будет ниже, то схватывание будет происходить почти в конце. В идеале эти две педали должны располагаться на одном уровне (автор видео — Time R).

Регулировка сцепления на Приоре: пошаговая инструкция

Замена троса сцепления на Приоре осуществляется в случае обрыва данной детали или при ее тугом перемещении в соответствующей оболочке.

Пошаговая инструкция

Разобранная педаль сцепления

Чтобы поменять трос сцепления, потребуется набор отверток и ключей. Первоначально снимается воздушный фильтр, который находится в отсеке двигателя. Трос сцепления тянется вперед. Затем он вынимается с поводком из паза рычага.

С помощью ключа на «17» отворачивается на несколько оборотов гайка фиксации наконечника оболочки данного агрегата к кронштейну. При этом потребуется удерживать ее шестигранным ключом. Из кронштейна демонтируется наконечник. Последний элемент находится в салоне Приора.

Гайка, которая фиксирует кронштейн, отворачивается ключом на «8». Так как замена троса на Приоре выполняется в трудных условиях, для облегчения проведения работ рекомендуется сильно потянуть на себя педаль сцепления. С помощью отвертки поддевается задняя кромка последнего элемента. Затем педаль демонтируется.

Следующий шаг предусматривает вытаскивание из отверстия уплотнительного чехла троса. После его демонтажа отворачивается и снимается поводок с наконечника. Если датчик сцепления Лады Приоры вышел из строя, он заменяется новым устройством. Что касается установки троса сцепления, то эта процедура осуществляется после проверки состояния пластмассовой втулки на соответствующем пальце. Если она изношена, устанавливается новый агрегат. Палец и втулку потребуется смазать специальным веществом.

Монтаж троса сцепления на Приоре начинается с проведения данного элемента через отверстие в щитке из салона автомобиля в отсек двигателя. Затем монтируется уплотнительный чехол, надевается корпус соответствующего механизма троса на палец. После его фиксации закрепляется оболочка троса.

На наконечник проводок наворачивается таким образом, чтобы его торец находился вровень с аналогичным элементом поводка. Последний элемент устанавливается на место. Далее отрегулируйте на Приоре привод сцепления. Подобная процедура предусматривает вытягивание троса за наконечник вперед до полного упора. В этом положении измеряется расстояние от рычага до торца. Данный показатель должен равняться 27 мм.

Достичь нужного размера можно за счет вращения поводка. Его регулировка предусматривает снятие нагрузки за счет прилегания к рычагу, при этом не образуется зазор. Затем 3 раза нажимают на педаль сцепления. Данный шаг позволит сработать механизму автоматической регулировки длины устанавливаемого агрегата. Нужно учесть, что полный ход соответствующей педали не должен быть больше 146 мм.

Основные принципы

Замена троса сцепления на Приоре предусматривает последующую настройку данного агрегата. Как отрегулировать сцепление, знают автомеханики. Если Лада является переднеприводным автомобилем, тогда педаль сцепления должна находиться на одном уровне с соответствующим элементом тормозной системы. В таком случае полный ход первого устройства должен колебаться в пределах 125-135 мм. Допускаются колебания до 160 мм.

Регулировка сцепления предусматривает ослабление 1-й регулировочной контргайки троса сцепления. Находится она в отсеке двигателя на кронштейне. Подкручивая 2 контргайку, регулируют ход педали. Таким образом достигается нужная величина. По завершении этой процедуры затягивается 1-я контргайка.

В случае появления осложнений потребуется обратиться за помощью к специалистам. Зачастую регулировка троса не решает существующую проблему. Необходимо отметить, что после установки КПП вручную монтируется (на весу и без различных приспособлений). При выполнении этой работы допускается незначительный перекос первого вала. Но данный фактор может привести к поломке металлокерамической втулки и потере ведомого диска.

Как выполняется регулировка троса

Чтобы предотвратить излом втулки на Приоре, рекомендуется применять приспособление, позволяющее монтировать первичный вал и КПП правильно, учитывая при этом шлицы, исключая перекосы. Регулировка сцепления проводится с учетом особенностей трансмиссии автомобиля.

Замена тросика газа на приоре

Снятие, установка и регулировка троса газа

Узел крепления троса газа к корпусу дросселя (модели с РКПП)

Узел крепления троса газа к корпусу дросселя (модели с АТ)

Снятие, замена, установка коленвала и его вкладышей

Симптомы: автомобиль не реагирует на нажатие педали газа, двигатель работает с перебоями, двигатель не развивает полной мощности.

Возможная причина: поврежден приводной трос дроссельной заслонки.

Инструменты: набор головок, набор гаечных ключей, бокорез, плоская отвертка

2. Отсоедините предохранительную скобу приводного троса дроссельной заслонки с сектора дроссельного узла.

3. Отсоедините наконечник троса привода дроссельной заслонки из паза, расположенного на секторе дроссельного узла.

4. Отсоедините наконечник приводного троса дроссельной заслонки от дроссельного узла.

5. Демонтируйте пружинный стопор.

6. Выведите трос привода дроссельной заслонки из отверстия держателей.

7. Перекусите пластиковый крепежный хомут приводного троса к шлангу картерных газов, используя бокорез. Освободите трос.

8. Сместите оболочку троса вперед.

9. Извлеките демпфер оболочки троса из отверстия в щитке передка.

10. Отсоедините наконечник приводного троса дроссельной заслонки от педали, сдвинув его отверткой (в салоне под панелью приборов).

11. Выведите приводной трос дроссельной заслонки в моторный отсек автомобиля.

12. Произведите установку нового троса в обратном снятию порядке.

Примечание. Ни в коем случае не забудьте закрепить трос привода дроссельной заслонки на шланге вентиляции картерных газов, используя новый пластиковый хомут.

13. Отрегулируйте привод дроссельной заслонки.

В случае обрыва троса или его тугого перемещения в оболочке заменяем трос в сборе. Сегодня мы Вам расскажем, как заменить трос сцепления на Лада Приора своими руками.

Замена троса сцепления Лада Приора

1. Снимаем воздушный фильтр. В моторном отсеке.

2. Потянув трос вперед, вынимаем поводок с тросом из паза рычага вилки выключения сцепления.

3. Ключом «на 17» отворачиваем на несколько оборотов гайку крепления переднего наконечника оболочки троса к кронштейну на коробке передач, удерживая оболочку за шестигранник другим ключом того же размера.

4. Вынимаем наконечник оболочки троса из кронштейна на коробке передач. В салоне автомобиля под панелью приборов.

5. Ключом «на 8» отворачиваем гайку крепления кронштейна оболочки троса к кронштейну педали. Операцию по снятию корпуса механизма автоматической регулировки длины троса с пальца педали сцепления приходится выполнять в труднодоступном месте. Для облегчения выполнения операции сильно тянем педаль сцепления на себя.

6. Чтобы задняя кромка педали несколько деформировала тонкий листовой металл панели кузова.Отверткой поддеваем стопорную скобу пальца педали сцепления.

7. И снимаем ее (для наглядности показано в моторном отсеке со снятым чехлом педали сцепления).

8. Снимаем проушину корпуса механизма автоматической регулировки длины троса с пальца педали сцепления. Из отверстия в щитке передка вынимаем уплотнительный чехол троса.

9. Вытягиваем трос в салон.

10. Отворачиваем и снимаем поводок с резьбового наконечника троса. Перед установкой троса.

11. Проверяем состояние пластмассовой втулки на пальце педали. Изношенную втулку заменяем новой и наносим на палец и втулку пластичную смазку.

Устанавливаем трос в следующей последовательности:– продеваем трос через отверстие в щитке передка из салона в моторный отсек;– устанавливаем уплотнительный чехол в отверстие щитка передка;– надеваем корпус механизма автоматической регулировки длины троса на палец педали и крепим его;– закрепляем оболочку троса;– наворачиваем на резьбовой наконечник троса пластмассовый поводок, так чтобы торец наконечника троса оказался заподлицо с торцом поводка;– заводим поводок в паз рычага вилки выключения сцепления.

После установки троса регулируем привод сцепления. Для этого вытягиваем трос за резьбовой наконечник вперед до упора, преодолевая усилие пружины, и удерживаем трос в таком положении.

Штангенциркулем измеряем расстояние от торца пластмассового поводка до рычага вилки выключения сцепления, которое должно составлять 27 мм.

При необходимости вращением поводка добиваемся требуемого расстояния. При снятии нагрузки (отпускании троса) поводок должен прилегать к рычагу вилки без зазора. После этого нажимаем педаль сцепления три раза для срабатывания механизма автоматической регулировки длины троса. Проверяем полный ход педали сцепления, который не должен превышать 146 мм.

Напомним, что предыдущая новость была о том, как заменить передние стойки на Лада Приора своими руками.

Основные принципы

Осуществление такой операции, как регулировка сцепления на Приоре, интересует многих начинающих автомобилистов. Дело в том, что данная техническая проблема встречается достаточно часто при эксплуатации автомобиля. Во время езды могут быть слышны щелчки. Причина звуков — неисправность привода сцепления. Избавиться от этой проблемы своими руками нетрудно.

Регулировка сцепления на Калине описание и Видео

Сцепление – важнейший трансмиссионный механизм автомобиля. Полезными свойствами сцепления являются непрерывная передача момента вращения коленчатого вала на коробку передач и подвижность при подключении или отключении от КПП. Периодические неисправности сцепления – одно из слабых мест на машине Лада Калина. Несмотря на усовершенствования в этой области – наличие автоматическое настройки тросика – самостоятельная регулировка сцепления на Калине время от времени необходима.

Как действует автоподтяжка троса

Интенсивная эксплуатация, естественно, способствует истиранию фрикционных накладок диска сцепления. По мере износа встроенный храповый механизм позволяет немного подтянуть трос, чтобы обеспечить должную эффективность диска. Вилка выключения поворачивается, благодаря чему втулочная пружина сжимается. Напряженная пружина удерживает фиксаторы наконечника, в результате чего тот освобождается и натягивает трос.

Неисправности сцепного трансмиссионного агрегата: как определить

О том, что необходима регулировка сцепления и автоматическая фиксация троса уже не помогает, машина может подсказать сама. К таким признакам относятся:

1. Автомобиль плохо тянет вперед. Сцепление не обеспечивает должной связи маховика с диском, из-за чего значительная доля силы крутящего момента и, соответственно, скорости теряется. 2. При движении педаль не поднята до конца и болтается. В принципе, данная проблема вытекает из первой. 3. Сцепление плохо выключается: педаль не выжимается до конца, из-за чего сложнее переключить передачу. Однако, для того, чтобы убедиться наверняка, нужна ли регулировка сцепления на Калине, нужно провести ряд небольших проверок.

Как проверить сцепление

1. Выжать педаль и отпустить, так, как делается в реальности при движении. Скрипы и щелчки при движении педали уже смогут намекнуть на неисправности. 2. Проверить педаль на заедание. Препятствие ходу уже более точно означает неполадки в области регулировки. 3. Ход сцепной педали должен быть «от и до». Если она не полностью поднимается и уж тем более не до конца опускается в пол, то регулировка сцепления необходима однозначно. Но, перед тем, как принять окончательное решение, надо ли настраивать трос механизма сцепления вручную, стоит попробовать отрегулировать ход. Измерить величину хода лучше всего с помощью линейки. Педаль опускается в пол, а затем возвращается в исходное состояние. При величине расстояния более 14.6 см, необходимо настроить только ход педали. Если все нормально, то приступаем к дальнейшим действиям. Регулировка сцепления на Калине требуется в том случае, когда при отклонении поводка троса сцепления от рычага вилки выключения на 2.7 см и более, ярко выражены биения фрикционных накладок, а расстояние между ними и заклепками менее 0.2 мм

Важно: при проверке сцепления двигатель не должен работать, и машина должна быть холодной

Процедура регулировки сцепления на Лада Калина

1. Открыть капот и демонтировать воздушный фильтр. 2. Натянуть трос на максимум. Делается это путем натяжки его наконечника. 3. Проверить зазоры между нижним поводком троса и вилкой выключения. Как было сказано выше, это расстояние не должно превышать 2.7 см при нормально отрегулированном сцеплении. Если зазор больше, нужно просто повернуть поводок по резьбе наконечника. Замеры лучше проводить не линейкой, а штангенциркулем. 4. Несколько раз выжать и отпустить педаль сцепления. Затем снова повторить измерения зазоров между рычагом вилки и поводком. При увеличении снова подкрутить поводок и прокачать педалью.

Регулировать механизм следует также на остывшем автомобиле при заглушенном двигателе!

Как видно, регулировка сцепления на Калине не отличается сложностью, и сделать это сможет каждый автолюбитель. Однако, если трос все время съезжает и настроить зазор не получается, то, возможно, придется менять сцепление полностью. Заменить тоже можно самостоятельно, но лучше обратиться в профессиональный .

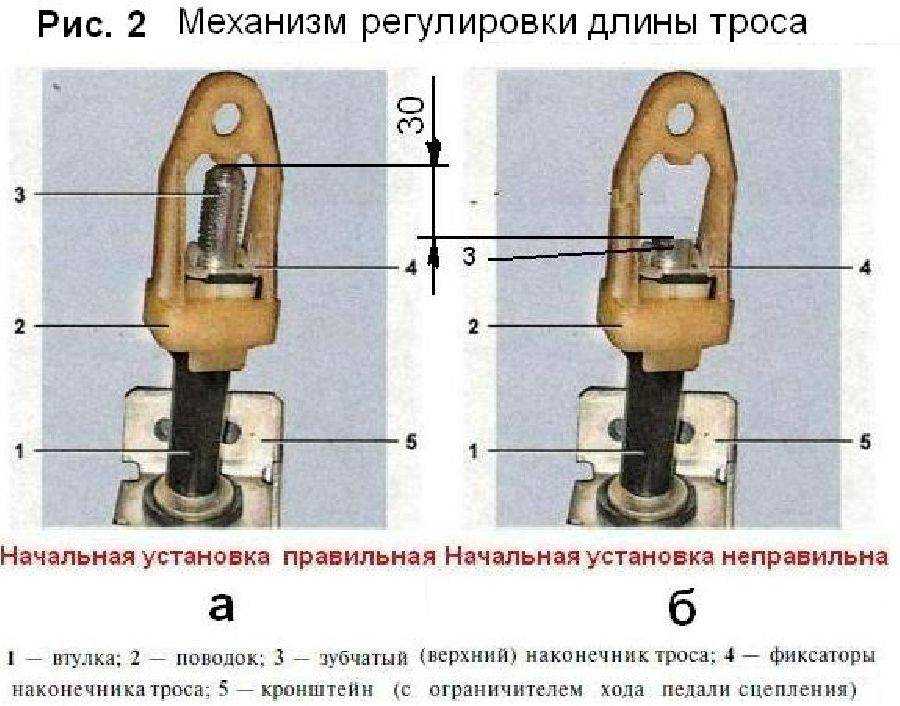

Трос с автоматическим натяжением

Конструкция троса сцепления с автоматическим натяжением отличаетсяот обычного только наконечником крепящемся к педали. В остальном всяконструкция осталась неизменной. Установка наконечника с авто натяжениемвпервые появилась в 2007 году на Ладе Приоре. В последующем такой троспозаимствовали автомобили Нива, Гранта, Калина и Веста.

Принцип действия такого наконечника основан на храповоммеханизме, со временем при растяжением троса пружина наконечника автоматическиперескакивает на храповом механизме через «зуб» и тем самым производитсянатяжка.

Такой принцип конструкции позволяет владельцу автомобиля не прибегать к регулировке очень длительное время.

Стоимость троса в магазинах начинается от 400 рублей и выше в зависимости от производителя и магазина.

Недостатки

Основным недостатком троса является повышенная шумностьработы. По отзывам владельцев авто с механизмом авторегулирования натяжения сцепления,трос способен издавать треск и скрежет при нажатии на педаль.

Избавиться от такого симптома поможет правильная регулировкатросика или замена его на новый.

Операция замены механизма сцепления

Если же на вашем авто порвался тросик сцепления, либо его регулировка, описанная выше, не приносит ожидаемых результатов, придется устанавливать новый тросовый привод. Опытные водители всегда имеют в багажнике запасной трос, будучи наученными горьким опытом его порыва.

«Запаску» можно сделать самостоятельно, но специалисты не рекомендуют заниматься самодеятельностью в этом вопросе. Во-первых, потому, что самодельный тросик быстро ломается. Во-вторых, сам процесс его изготовления своими руками требует немалого времени, а также наличия инструмента и дополнительных приспособлений (слесарных тисков, пилы-болгарки и других). Поверьте, проще купить надежный тросик, нежели сделать его самостоятельно.

Для замены привода сцепления вам нужно будет снять часть пола под педалями в салоне авто (иным образом добраться до участка, где соединяется педаль сцепления и тросик, не удастся). После этого находят место крепления механизма с блоком сцепления либо непосредственно с коробкой передач и отсоединяют его (точная схема процесса приведена немного ниже). Причем вытягивать трос следует в салон.

Обратите внимание! Перед демонтажем вышедшего из строя тросика необходимо точно выполнить замер его свободной части (расположенной у коробки передач возле нижнего наконечника). Последовательность действий по извлечению привода следующая:

Последовательность действий по извлечению привода следующая:

тросик извлекают из демпфера его оболочки, находящегося на картере коробки передач;
в салоне автомобиля отсоединяют механизм от педали;
вытягивают через двигательный отсек трос.

Теперь можно монтировать новый привод. Сначала его подсоединяют к педали, затем протягивают в обратную сторону (к блоку сцепления или к МКПП). После замены обязательно требуется осуществить настройку установленного механизма. Кроме того, его желательно смазать в трех местах:

на участке его вхождения в оболочку;
в зоне вилки сцепления;
на участке фиксации троса к педали (со стороны салона).

Смазка привода сцепления обычно выполняется графитным составом. Также допускается использовать и силиконовую смазку. Вообще, было бы отлично, если бы автомобилист периодически обслуживал тросовый механизм сцепления – для этого его нужно просто-напросто смазать раз в 6–12 месяцев. Столь простое обслуживание отлично предупреждает обрывы и перетирания тросика.
