Регулируем сцепление на лада гранта сами, в обход автоматики

Педаль сцепления на гранте скрип, щелкает, регулировка

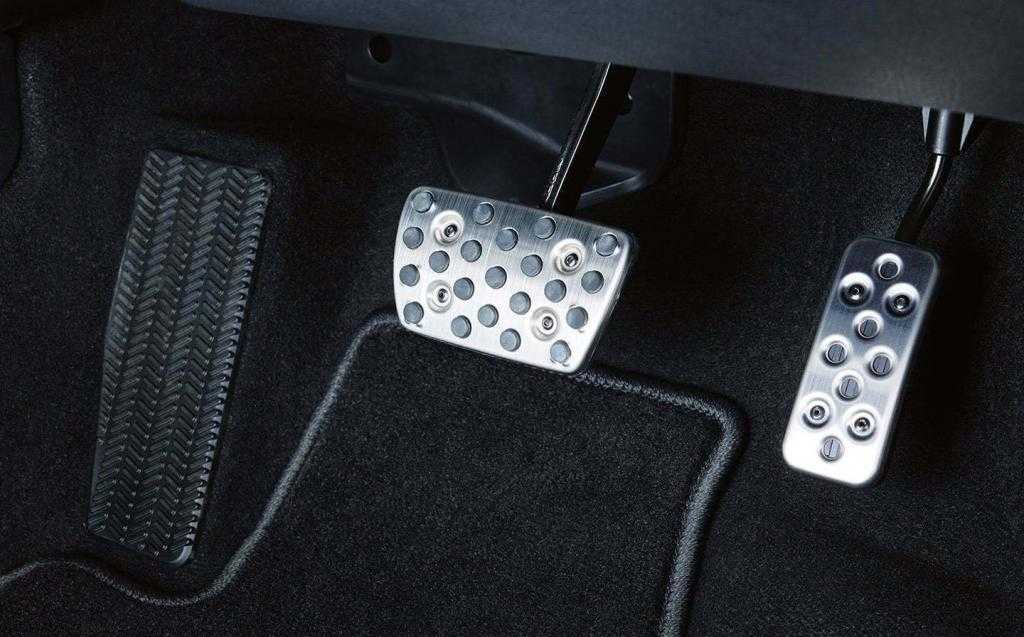

О педали сцеплении на Лада Гранта

Такой узел на любом автомобиле представляет собой элемент трансмиссии, с помощью которого при нажатии педали прерывается передача крутящего момента от двигателя на коробку передач, а далее на ведущие колёса. С его помощью имеется возможность для плавного трогания с места после стоянки автомобиля, или переключения передач во время движения. На автомобиле Лада Гранта сцепление установлено от её предшественницы, Лада Калина.

Этот узел трансмиссии имеет традиционную, беззазорную классическую схему. Это говорит о том, что зазора между нажимной пружиной и подшипником, который выключает сцепление, нет. Его привод посредством нажатия педали осуществляется с помощью троса. Этот узел состоит из маховика, на котором закрепляют корзину. Она обеспечивает постоянный поджим нажимного диска для передачи крутящего момента от двигателя. Этот узел, как и все механизмы, иногда требует регулировок и ремонтов. Поговорим о том, как выполняется регулировка, более подробно.

Регулировочные работы

На этом автомобиле привод осуществляется с помощью троса, который имеет систему автоматического натяжения, или как его ещё называют, компенсатор износа. Если всё сделано и регулировка выполнена правильно, то владельцу автомобиля в процессе эксплуатации нет нужды для регулировок зазоров и заниматься подстройками для педали его выключения.

Как бы то ни было, но проблемы всё-таки иногда случаются. Этому способствуют самые разные причины. В работе могут появиться различные шумы, сцепление щёлкает, педаль скрипит. Могут быть и другие непривычные проявления во время движения на Ладе Гранта.

Правильным зазором считается тот случай, когда его величина между вилкой включения и барашком составляет 27 миллиметров.

После этого следует обязательная смазка всех элементов в педальном узле. При этом нельзя забывать о пластике храповика компенсатора, втулки сцепления, оболочки троса его привода.

Когда выполнена такая регулировка, обычно больше не щёлкает в приводе, а педаль не издает противных звуков.

Иногда скрип может издаваться со стороны моторного отсека автомобиля. Его источником может быть поводок наконечника. Для устранения этого скрипа достаточно смазать место контакта пластиковой гайки и вилки выключения сцепления.

В некоторых случаях причиной скрипов со стороны моторного отсека, может быть отсутствие смазки на первичном валу коробки передач. В таких случаях выручает графитовая смазка в баллончике. Для устранения этой неисправности снимают защиту двигателя и смазывают трущиеся части.

Когда источником посторонних шумов выступает трос привода выключения сцепления, его тоже необходимо попробовать смазать графитовой смазкой. Вставляют трубочку баллончика между тросом и кожухом и пробуют смазывать. В случаях, когда это не помогает, меняют трос привода.

Если после проведения всех регулировочных работ со стороны сцепления по-прежнему, слышны посторонние звуки, там что-то щёлкает, а педаль скрипит. Тогда необходимо обратиться в автосервис для более полной проверки этого узла.

Как заменить трос самостоятельно

В этом случае никаких серьезных манипуляций от автовладельца не потребуется. В первую очередь нужно сесть в салон машины и открутить под педалью гайку. Она отвечает за крепление самого троса к основному узлу. После этого нужно:

• Снять со шпильки стопор оплетки.
• Вооружившись плоскогубцами, снять саму стопорную скобу.
• Вытащить ось рычага.
• Демонтировать пружину кронштейна педали.
• Вытянуть с помощью плоскогубцев упор наконечника.
• Освободить педаль.
• Извлечь уплотнители оплетки самого троса.

На следующем этапе необходимо потянуть наконечник тросика по направлению к себе и аккуратно вытянуть его из паза. После этого производится демонтаж проводка наконечника и направляющей втулки. На заключительном этапе тросик легко извлекается, проходя через отверстие, расположенное между самим салоном машины и моторным отсеком.

Прежде чем установить новый элемент, его рекомендуется смазать с помощью машинного масла. Установка тросика производится в обратном порядке.

Отличается ли регулировка сцепления на тросовой и бестросовой коробке

В последние годы производители устанавливают на автомобили сцепления всего двух видов. Это гидравлический и механический привод.

Гидравлический похож конструкцией на привод другой гидросистемы в автомобиле – тормозной. Принцип работы основан на несжимаемой жидкости. Педаль сцепления с цилиндром соединена трубопроводом с тормозной жидкостью. Такая конструкция более сложная и дорогая. Кроме педали, в систему еще входит бачок для жидкости и шланги для циркуляции жидкости. Подобный привод используется на классике, а также на новых Vesta и X-Ray.

Когда водитель выжимает педаль сцепления, поршень в главном цилиндре движется за счет действия толкателя. Из бачка поступает жидкость, которая уходит в систему к рабочему цилиндру, сдвигая поршень. Толкатель поршня давит на вилку сцепления.

Механический привод также используется довольно давно. У него невысокая цена и надежность всей конструкции. В этом случае от педали до вилки сцепления идет трос через салон и подкапотное пространство. Объединяет это все рычажная система и механизм для регулировки хода педали. Именно он стоит на «Лада Гранта».

При нажатии на педаль усилие передается с педали на трос, а затем – на рычажный механизм. Это обеспечивает движение вилки.

Несмотря на то, что оба типа сцепления распространены, порядок их регулировки сильно отличается. Гидравлическое регулируется само по себе. Однако настройка возможна при условии наличия резьбы и гайки на рабочем цилиндре. Для регулировки потребуются плоскогубцы и линейка. Вот таким образом происходит процесс настройки:

1. Проверьте уровень жидкости в сцеплении. Ее не должно быть больше или меньше нормы.
2. Найдите возможность выполнять работы под автомобилем. Нужна яма, эстакада, подъемник. Автомобиль требуется надежно зафиксировать.
3. Найдите толкатель рабочего цилиндра.
4. От вилки отцепите пружину. Замерьте расстояние от вилки до штока толкателя. Затем вилку вытяните и замерьте еще раз. Размеры сверьте с документацией. Обычно это 5 мм. Если размеры не соответствуют, выполните настройку.
5. От вилки отсоедините пружину, ослабьте фиксирующую гайку и начните поворачивать регулировочную. Таким способом выставляются правильные размеры.

Обязательно нужно вывезти автомобиль на обкатку и проверить работу сцепления и КПП.

Как регулировать сцепление на Ниве?

Заключение

Работа по регулировке пусть и является несложной задачей, но требует к себе определённого внимания и терпения. Впрочем, при должном подходе успех не заставит себя ждать. Удачного ремонта.

В процессе эксплуатации автомобиля иногда возникает необходимость отрегулировать привод сцепления. Происходит это потому, что со временем ход педали изменяется в результате естественного эксплуатационного износа трущихся деталей сцепления (ведомый и ведущий диски, поверхность маховика) и (или) вытягивания его тросика.

В другом случае необходимость в регулировке привода сцепления может возникнуть из-за предыдущей неправильной его регулировки. Возможен как уменьшенный рабочий ход его педали, так и увеличенный. В результате возникают неисправности в работе привода — сцепление начинает «буксовать» или «вести», затрудняется переключение передач, появляются рывки при трогании с места повышается расход топлива и т. д.

Здесь же рассмотрим несложную регулировку привода сцепления (рабочего хода педали сцепления) на автомобилях ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099.

Необходимые для регулировки сцепления ВАЗ 2108, 2109, 21099 инструменты

— рулетка с хорошо читаемой шкалой

— два рожковых ключа на 17 мм

рожковые ключи на 17 и рулетка — все что нужно для регулировки привода сцепления на восьмерках, девятках и девяностодевятых

Подготовительные работы

— фиксируем автомобиль (подкладываем упоры под колеса)

— снимаем аккумуляторную батарею (можно не снимать, но со снятой АКБ проводить регулировку удобней)

— несколько раз нажимаем на педаль сцепления

Проверка рабочего педали сцепления

Измерим рабочий ход педали сцепления автомобиля. Перед этим сдвигаем назад коврик на полу автомобиля, чтобы измерения были точнее.

— измеряем рулеткой расстояние от пола автомобиля до нижнего края педали сцепления

На изображении показано как это лучше всего сделать.

реальное расстояние от нижнего края педали сцепления до пола под ногами водителя измеренное при помощи рулетки

Должно получиться приблизительно 18-20 см.

— нажимаем на педаль сцепления рукой до упора и измеряем расстояние от пола до нижнего края педали.

расстояние от пола под ногами водителя до нижнего края педали сцепления, когда она нажата до упора — сцепление «выключено»

Должно получиться 6-7 см

— вычитаем из 18-20, 6-7, получается 13-14 см

Это является нормой для полного рабочего хода педали сцепления автомобилей ВАЗ 2108, 2109, 21099 и их модификаций. Во многих руководствах по ремонту указывается размер рабочего хода 12,5-13,5 см, что так же очень близко к нашему измерению.

Если ход педали сцепления отличается в большую, либо меньшую сторону необходимо провести регулировку привода сцепления.

Регулировка привода сцепления ВАЗ 2108, 2109, 21099

Регулировочная гайка привода сцепления находится в моторном отсеке автомобиля на оболочке троса привода, вставленной в специальный кронштейн, закрепленный на картере коробки передач. От отворачивания ее защищает расположенная там же контргайка.

регулировочная гайка привода сцепления и ее контргайка на кронштейне

— Придерживая одним ключом на 17 мм регулировочную гайку, другим ключом на 17 мм отпускаем на несколько оборотов контргайку

ослабление контргайки при помощи двух рожковых ключей на 17

— Вращаем регулировочную гайку по часовой стрелке одним ключом, придерживая контргайку другим – это для увеличения хода педали сцепления (педаль будет подниматься) или против часовой стрелки, для уменьшения ее хода (педаль будет опускаться к полу)

вращение регулировочной гайки — регулировка привода сцепления

Насколько уменьшать или наоборот увеличивать ход педали определяем исходя из результатов проверки описанной выше.

— Слегка затягиваем контргайку

— Нажимаем несколько раз на педаль сцепления и проводим еще раз проверку

Если полученная цифра не укладывается в норму, проводим регулировку еще раз. И так до тех пор, пока не добьемся требуемого результата.

— По окончании регулировки затягиваем контргайку

Примечания и дополнения

— При правильно отрегулированном сцеплении его педаль должна находиться приблизительно на одном уровне с педалью тормоза.

педаль сцепления находится приблизительно на одном уровне с педалью тормоза — привод отрегулирован правильно

— Максимально допустимый рабочий ход педали сцепления автомобилей ВАЗ 2108,21081, 21083, 2109, 21091, 21093, 21099 – 16 см.

Еще пять статей по автомобилям ВАЗ

Как Отрегулировать Сцепление На Гранте

Регулировка и замена троса сцепления для Lada Grant

На машине Гранта Лада Выключение сцепления, разрезается по конфигурации положения лепестков сцепления. Лепестки сжимаются подшипником сцепления, который перемещается вилкой сцепления. Вилка сцепления, которая является практически рычагом оси, приводится в движение железным тросом сцепления. Эта статья предоставляет информацию о заменах и корректировках трос сцепления на машине.

Инструменты, необходимые для замены и регулировки троса сцепления: ключ 8 мм, линейка, отвертка с плоской головкой

Процесс замены троса сцепления на автомобиль Lada Grant

1. Отвинтите гайку, которая крепит ножку крышки троса сцепления к кронштейну педали под шкафом (операция для наглядности показана при снятии панели), и снимите упор со шпильки.

2. С помощью отвертки снимите фиксирующий зажим и пластиковый корпус пластины сцепления с вала.

3. Снимите уплотнение с крышки троса сцепления с отверстия в перегородке между салоном и моторным отсеком.

4. Потяните трос вперед, другими словами, в направлении движения. Отсоедините кабель от гнезда на вилке сцепления (см. Эскиз ниже).

5. Отвинтите кабель от кончика кабеля, снимите направляющую втулку кабеля с отверстия в коробке кронштейна (см. Рисунок ниже) и снимите кабель с автомобиля. Удалите его из отверстия в разделе.

Гранта Лада. устранить шум (треск / скрип) от педали сцепления.

Моя группа ВК: другие мои проекты: грант.ком /. сайт с текстовыми версиями.

https://youtube.com/watch?v=Eg5BETyYxZ8

Регулировка троса сцепления с калиной

Настройки кабеля сцепление к калине.

6. Чтобы установить новый трос сцепления, вставьте трос в отверстие передней панели (перегородки), закрепите трос на валу педали сцепления и закрепите корпус механизма компенсации износа.

7. Зафиксируйте остановку кабельные крышки на штифтах кронштейна.

8. Вставьте уплотнение в отверстие для перегородки. кабельные крышки.

9. Проведите кабель в отверстие кронштейна на коробке передач и установите направляющую втулку кабельной муфты в это отверстие.

10. Прикрутите провод к нижней части наконечника кабеля, убедившись, что наконечник выступает от конца провода на 0-1 мм. (см. рисунок внизу слева)

Операции по настройке троса сцепления Lada Grant

1. Сдвиньте трос сцепления в исходное положение, сдвинув нижний, чтобы снять пружину механизма. конец кабеля полностью вперед, то есть в направлении автомобиля. Держите наконечник в выдвинутом положении, измерьте размер (см. Размер L на фото) между вилкой и сливом, он должен составлять 27 мм. Если размер не подходит должным образом, отрегулируйте его, повернув рычаг в нужном направлении. (видеть картинка ниже, механизмы в моторном отсеке)

2. Вставьте конец троса в паз заглушки сцепления и отпустите. Под действием пружины наконечник должен быть закреплен на пробке без зазора.

3. Нажмите педаль сцепления несколько раз, пока она не остановится, и снова измерьте предварительно контролируемое расстояние (см. Размер L на фото). При необходимости повторяйте регулировку, пока не достигнете желаемого значения 27 мм.

Дополнительная информация о механизме компенсации трос сцепления

Механизм компенсации троса сцепления Гранта Лада Предназначен для того, чтобы трос сцепления всегда находился под напряжением. Механизм компенсации незначительных отклонений «выбирает»или добавляет к длине.

Чтобы лучше понять дизайн, сочетающий педаль сцепления, вилку сцепления и трос, см. Рисунок в статье. «сцепление Лада Грант и его возможные недостатки»

Комментарии

Дима, если педаль зависнет, то ты не потеряешь ни одной регулировки, потому что пора менять трос сцепления. Механизм, который прикрепляется к самой педали, изношен. Отсюда появится трещина, и педаль может зависнуть в соответствии с обычной регулировкой 27 мм. Я просто поменял кабель и отрегулировал его на 27 мм, и все было идеально. Нет фишек и походка так же хороша, как кабина

Почему щелкает трос сцепления на ладе гранте

Периодические щелчки при нажатии педали свидетельствуют о недостаточном натяжении троса, либо его чрезмерном натяжении.

Устранить щелчки просто. Для этого нужно вытянуть наконечник натяжителя из посадочного места вилки, замерить фактическое расстояние, оно должно быть равно 27 мм. Увеличить или уменьшить напряжение по мере необходимости (ключ на «10»).

Чаще всего источником скрипа служит:

• полимерная втулка педали: нанесение смазки, замена новой;
• натяжитель: заливаем трансмиссионное масло в полость между металлическим тросом и оплеткой;
• поводок троса сцепления: наносим графитную смазку на место соприкосновения вилки и полимерной гайки троса;
• первичный вал механической коробки передач: отсутствие или недостаточное количество смазки на прижимном подшипнике вилки сцепления. Устранить скрип можно распылением аэрозольного баллончика, наполненного графитной смазкой.

Предварительно демонтируем корпус воздушного фильтра, патрубки. Также снимаем пыльник рычага вилки, распыляем смазку.

Материалы, инструменты:

• трансмиссионное масло;
• ветошь;
• дополнительное освещение;
• ключ на «10».

1. Помещаем машину на ровную платформу (площадку), обеспечиваем первоочередные меры безопасности, выжимаем рычаг стояночного тормоза.
2. Открываем капот, снимаем корпус воздушного фильтра, воздуховоды.
3. Ключом на «10» отвинчиваем гайку, извлекаем наконечник троса из проушины.
4. Заправляем тавотницу маслом, заливаем жидкость в полость между металлическим тросом и оплеткой.
5. Устанавливаем натяжитель на штатное место, фиксируем крепление.

Выпуск № 6: Регулировка педали сцепления и замена масла

Доброго времени суток, уважаемые читатели! В шестом выпуске БЖ речь пойдет о замене масла в двигателе и попытке отрегулировать зазор педали сцепления с целью добиться более или менее «вменяемого» переключения коробки передач.

Как я уже писал в прошлом выпуске БЖ, замену масла в двигателе на нулевом ТО я делать не стал. Чем был аргументирован мой отказ?

Поскольку я практически сразу перевел свою Гранту на «метан», отложений на рабочих поверхностях и стенках двигателя должно быть минимум (в сравнении с бензином);

Не раз слышал о том, что сами сервисмены (в неофициальной беседе) советуют менять масло на новом автомобиле не на нулевом ТО, а через 5-7 тыс. км. пробега (из экономических соображений). Конечно, для двигателя будет лучше, если мы будем менять в нем масло через каждую 1000 км :)). Но станет ли от этого лучше нам? Не ошибусь, если скажу, что именно автомобиль был создан для человека, а не наоборот. Поэтому любые манипуляции с автомобилем всегда балансируют между пользой для авто и личной выгодой для его владельца.

Итак, одометр моей Гранты начал мотать уже седьмую тысячу км. Пришло время заменить масло. На тот момент я вообще не думал над тем, какое именно масло буду заливать, просто пошел в соседний магазин, расположенный в 100 метрах от дома, и уже в отделе, где продавались автомобильные масла, стал выбирать. Сначала поинтересовался мнением продавцов в отношении масла, но увидев, что они в этом ничего не понимают (… ну, вот это берут, вот это. показывая на одни из самых дорогих масел мировых брендов), начал вспоминать то, о чем успел до этого прочитать в интернете.

Конечно, если бы деньги сами в мой карман «запрыгивали», тогда я не раздумывая взял бы дорогое масло, уже зарекомендовавшее себя (не буду заниматься рекламой какого-либо бренда). Но увы, денежки пока приходится самому складывать в свой карман, поэтому желание сэкономить стало основным мотиватором покупки.

Большинство магазинов по продаже автомасел имеют свои автосервисы по его бесплатной замене, при условии, что масло куплено именно у них. В этот раз я не стал отказываться от бесплатной замены, поскольку на улице, да и в гараже, стояли минусовые температуры. Мне заполнили талон на бесплатную замену и я отправился в сервис, где мне в течение получаса поменяли масло. Все обошлось без приключений.

Болтается вилка сцепления гранта

Чтобы снять педаль сцепления на автомобиле Лада Гранта необходимо выполнить следующие действия:

1. Зафиксировать машину на ровной площадке, выжать рычаг стояночного тормоза, установить противооткатные башмаки на задний ряд колес.
2. Ключом на «14» выкручиваем три болта, отсоединяем вал рулевого управления (салон машины, у основы).
3. Выкручиваем пластиковый фиксатор с поводка троса сцепления.

Пластиковый фиксатор

1. Снимаем защитную скобу, извлекаем палец вакуумного усилителя педали тормоза.

Защитная скоба

1. Отсоединяем колодку с проводами от приборной панели с датчиками на кронштейне.
2. Ключом на «13» выкручиваем четыре гайки, снимаем вакуумный усилитель тормозов.
3. Ключом на «13» отвинчиваем пять гаек, снимаем кронштейн педали сцепления и тормоза в сборе.

После проведения дефектовки, заменяем изношенные элементы новыми, собираем конструкцию в обратной последовательности.

Признаки неисправности, диагностика, способы устранения

Признак	Причина и устранение
Короткий ход педали	Отрегулировать длину тросика. Проверить целостность металлических волокон. Вероятнее всего расслоение, загиб.
Сцепление ведет на скорости, трудности с переключением на повышенные передачи.	Искривление маховика, его повреждение. Зубья захвата изношены. Замена маховика и сопутствующих расходных материалов.
Пробуксовка при активации первой передачи, прибавления оборотов педалью акселератора.	Заменить фрикционные накладки, диск, очистить привод от старой смазки
Резкие рывки при включении / переключении скоростей.	Поврежден нажимной диск, заменить корзину.
Свист при активации первой и последующих скоростей	Установить новый выжимной подшипник
Треск, стук, хруст при переходе на повышенные/пониженные передачи	Износ пружины демпфера, замена новой, смазка всего механизма привода.
Рычаг проваливается, западает, дребезжит	Чрезмерное растяжение натяжителя. Замена новым, установка втулок.

Причина скрипа педали сцепления на Ладе Гранте

Конструкция сцепления на автомобиле Лада Гранта отлична от предыдущих моделей ВАЗа. Активация привода вала осуществляется тросом с автоматическим натяжителем.

Если с завода настройка была выполнена корректно, то владельцу нет нужды повторно регулировать компенсатор натяжения. На практике все далеко не так, проблемы случаются. Особенно на этапе прохождения первого и второго технических осмотров.

Этап №1 Регулировка педали сцепления Лады Гранты

Появление сторонних шумов, скрипов свидетельствует о необходимости профилактики, дефектовки элементов сцепления. Первым делом проверяем зазор на вилке привода.

В моторном отсеке демонтируем пластиковый кожух воздушного элемента, снимаем патрубки. Штангенциркулем замеряем величину зазора между пластмассовым барашком и вилкой. Заводской стандарт — 27 мм, превышение, уменьшение длины недопустимо. Корректируем зазор путем выкручивания гайки (ключ на «10»).

Этап №2 Смазывание элементов

Смазыванием подвижные элементы педального узла, в том числе, храповик компенсатора, втулку педали сцепления, оболочку троса.

Для упрощения процесса смазки используем тавотницу, медицинский шприц наполняем трансмиссионным маслом, наносим на поверхность.

Иногда скрип доносится со стороны моторного отсека. Причина в поводке наконечника. Для устранения скрипа наносим масло на участок контакта гайки с вилкой привода.

Этап №3 Недостаточное количество смазки

В редких случаях причина скрипа в отсутствие смазки на первичном валу коробки передач. Устраняется дефект путем нанесения графитной смазки на поверхность вала. Предварительно снимаем резиновую втулку, распыляем смазку при помощи аэрозольного баллончика.

Какой должен быть ход педали сцепления Лады Гранты

Свободный ход педали сцепления на Ладе Гранте составляет 146 мм — это заводской «замер» расстояния от основы кузова к тыльной части педали (лягушки). Изготовитель допускает люфт хода в 2.0 мм.

Если вышеуказанное расстояние не соответствует стандарту, проводим следующие действия по регулировке:

1. В моторном отсеке оттягиваем наконечник троса до упора вперед. Штангенциркулем замеряем фактическое расстояние от пластиковой гайки к вилке привода. Заводской стандарт 27 мм.
2. Проводим регулировку, корректировку по мере необходимости (ключ на «10»).
3. 2-3 раза прокачиваем педаль, проводим повторные замеры.
4. В салоне автомобиля замеряем ход педали, он должен быть равным 146 мм.

Как устроено сцепление

Устройство сцепления на ВАЗ-2190 с тросовой коробкой является довольно простым и понятным для опытного автолюбителя. Как только вы откроете капот, вы наверняка сразу же заметите трос. Он удерживается с помощью втулки

Обратите внимание на вилку сцепления, через которую пропущен наконечник, а на нем располагается специальный пластиковый поводок. Этот самый поводок можно накрутить на наконечник либо же, наоборот, скрутить

Соответственно, будет регулироваться и натяжка троса.

Перед началом работы вам обязательно понадобится демонтировать фильтр. Он будет мешать вам, поэтому временно его устраняем. Делается это достаточно просто:

1. Снимаем клемму «минус» с аккумулятора.
2. Отключаем разъем ДМРВ, адсорбер и стяжку крепления. Все эти элементы нам сейчас не нужны.
3. Чтобы убрать фильтр, нужно будет вытащить опоры из специальных отверстий. Теперь конструкцию можно убрать.

Итак, когда фильтр снят, пришла пора приступать к основным работам. Найдите визуально вилку и наконечник. Постарайтесь вытащить наконечник с помощью плоскогубцев (не забудьте перемотать изолентой).

Способы регулировки сцепления

Все работы по диагностике и регулировке проводятся только на заглушенном двигателе. Чтобы выявить необходимость корректировки фрикционной муфты, следует выполнить несколько несложных действий. Нужно нажать два-три раза на педаль – не должно доноситься никаких стуков, скрипов и других посторонних шумов. Педаль должна двигаться свободно, без заедания. Если есть подозрение, что педаль подклинивает, но визуально все в порядке, следует произвести следующие манипуляции:

• выжать педаль рукой до конца;
• отпустить педаль, но сделать это так, чтобы рука находилась на ней, тем самым можно было чувствовать ее движение, но не мешать ее ходу.

Рукой можно почувствовать даже малейшие заедания или рывки при возвращении педали в своё начальное положение. Если наблюдаются характерные подёргивания, необходимо произвести регулировку.

Расстояние полного хода педали должно быть не более 146 мм, допускается меньше. Поводок тросика должен двигаться относительно рычага вилки не более 27 мм. В норме биение фрикционных накладок диска не должно превышать 0,5 мм. Между заклёпкой, удерживающей накладку, и самой накладкой должно быть расстояние не менее 0,2 мм, меньше не допускается.

На автомобиле Лада Гранта устанавливается обычный трос сцепления, ничем не отличающийся от троса, устанавливаемого на предыдущие модели ВАЗ. Разница лишь в том, что на современных авто трос оснащается наконечником авторегулировки натяжения. Механизм удобен тем, что по мере износа деталей сцепления и вытягивания троса, автоматически регулирует натяжение.

Замена троса сцепления Лада “Гранта”

Демонтаж троса сцепления выполняется следующим образом:

• открутить гайку, крепящую трос к кронштейну педалей (расположена в салоне под передней панелью);
• снять со шпильки упор оболочки тросика;
• при помощи пассатижей демонтировать стопорную скобу, удерживающую ось педали сцепления;
• вытащить ось;
• снять педаль сцепления;
• отсоединить пружину от кронштейна педали сцепления;
• используя пассатижи, вытянуть и снять стопор наконечника тросика;
• отстыковать наконечник тросика от педали сцепления;
• извлечь уплотнитель оболочки тросика, находящийся в моторном отсеке;
• потянуть наконечник троса сцепления, вставленный в вилку, в направлении движения автомобиля;
• вытащить наконечник тросика из паза вилки;
• отвернуть поводок наконечника троса;
• извлечь направляющую втулку оплетки троса, вставленную в отверстие кронштейна КПП;
• снять трос сцепления Лада “Гранта”, протащив его из отверстия в перегородке между салоном машины и моторным отсеком.

Новый трос сцепления следует предварительно смазать, залив немного масла между оплеткой и тросом. Устанавливается трос сцепления так:

• продеть трос в салон из моторного отсека через отверстие в щитке (перегородке);
• закрепить на пальце педали компенсационный механизм, регулирующий натяжение по мере износа диска сцепления;
• установить педаль сцепления на место и зафиксировать ее ось;
• зафиксировать упор оболочки тросика на шпильке, расположенной на кронштейне блока педалей;
• установить уплотнитель троса сцепления на перегородке моторного отсека;
• продеть трос сцепления в отверстие кронштейна КПП;
• установить в то же отверстие направляющую оплетки тросика;
• ввести поводок в нижний наконечник троса сцепления так, чтоб наконечник выступал за торец поводка на 1 мм;
• установить тросик сцепление в рабочее положение, сместив нижний наконечник до упора вперед в направлении движения машины (придется преодолеть сопротивление пружины механизма);
• замерить расстояние между поводком и вилкой сцепления, удерживая тросик в вытянутом положении;
• вращением поводка установить зазор равным 27 мм;
• вставить наконечник тросика в паз на вилке сцепления;
• отпустить наконечник (пружина должна сместить наконечник к вилке, установив его без зазора);
• три раза нажать на педаль сцепления;
• повторно измерить зазор между вилкой и поводком;
• при необходимости подрегулировать трос, вращая поводок.

Регулировка троса сцепления “Гранта” производится только после его установки. В дальнейшем правильную длину троса обеспечивает компенсационный механизм. Он делает так, чтобы трос постоянно находился в слегка натянутом положении. При отклонении от нормы механизм либо добавляет длину троса, либо уменьшает ее.

Двигатель ВАЗ 2170 16 кл , есть недостаток в виде протекания прокладки клапанной крышки, вследствии чего возможен выход из строя катушки(модуля) зажигания, решение проблемы ремонт и промазка элементов головки блока.

В автомобиле Калина нередкий случай протекания отопителя салона, под которым находится ЭБУ автомобиля, который после такого купания в антифризе выходит из строя, решение проблемы замена отопителя и ЭБУ автомобиля с последующей переустановкой основного места ЭБУ.

На автомобилях Лада Гранта имеется заводской брак жгута проводки, который приводит к неисправности электронной системы и нестабильной работы педали газа и дроссельной заслонки. Решение проблемы замена жгута.

Слабое место в автомобиле 2114 это кран отопителя , который имеет место поломки и протекания.

Не редко выходят из строя катушки, модули зажигания, как правило это происходит после затяжных морозов, не выдерживаю низких температур.

Компания AvG, осуществляет профессиональный ремонт автомобилей ВАЗ в Казани.

В центре ремонта « АVG »вы можете пройти комплексную диагностику всех систем автомобиля. В нашем автосервисе работают квалифицированные сотрудники, профессионалы своего дела, у нас есть необходимое современное и надежное оборудования для точной диагностики поломок автомобилей.

Диагностика в центре ремонта AvG производится поэтапно:

• Диагностика инжектора и систем впрыска топлива,
• Диагностика тормозной системы,
• Диагностика КПП,
• Диагностика ходовой части,
• Диагностика системы охлаждения.
• Диагностика двигателя,осмотр ремня ГРМ.

Центр ремонта AvG осуществляет ремонт автомобилей ваз следующих моделей: Приора,Ларгус,Калина, Лада Самара 2114.

Длинна рубашки и длинна цепи

Слишком длинная рубашка только ухудшит качество переключения из-за дополнительного трения. А из-за слишком короткой рубашки натяжение троса может изменяться во время поворота руля или работы подвески.

Слишком короткая цепь вызовет лишнее натяжение заднего переключателя и затруднение при работе на самых больших звёздах. Это плохо влияет не только на переключение, а и на срок службы трансмиссии. А если у вас подвес, то при срабатывании подвески слишком короткая цепь может порваться и повредить трансмиссию. Длинная цепь будет тереться о переключатель на самых мелких звёздах, что создаст дополнительный износ цепи, может вызвать повреждение переключателя и повлияет на качество переключения.
