Замена крана печки ваз 2108-09

Замена крана печки ВАЗ

Чтобы произвести замену крана отопителя вам необходимы:

Новый кран.
Червячный хомут с диаметром 16-23 мм.
Антифриз.
Прокладки и уплотнители.
Средство для удаления ржавчины.
Щетка для металла.
Накидной и торцевой ключ на 10 и 13.
Крестовые и плоские отвертки.
Силиконовый герметик.

Замену лучше всего проводить при наличии смотровой ямы или эстакады, хотя если вопрос касается именно “восьмерки”, то можно обойтись и набором торцевых головок с карданчиком. Кстати, торпеду тоже снимать не обязательно, достаточно просто ее открутить и поднять вверх.

Пошаговая инструкция по замене крана печки ВАЗ:
1. Ставим авто на яму, для того чтобы сливать охлаждающую жидкость было более удобно. Подставляем под двигатель заранее подготовленную емкость, откручиваем пробку на блоке и сливаем охлаждающую жидкость.

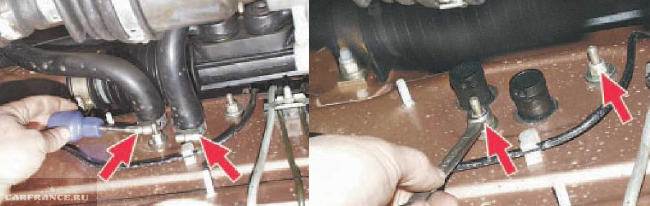

2. Зачищаем резьбовое соединение на двух шпильках, с помощью которых крепится кран печки, используем жидкость WD-40 и специально для этого предназначенную щетку для металла. Хомуты откручиваем отверткой.

3. Возвращаемся в салон. Откручиваем боковые панели в автомобиле, для этого нам понадобится крестовая отвертка.

4. Осматриваем кран печки. Течь явно видно. Ослабляем хомуты патрубков в салоне, если решили производить поменять их, то ослабляем патрубки и со стороны радиатора. Патрубки снимаются очень аккуратно, потому что возможно подтекание охлаждающей жидкости с печки.

5. Спускаемся под автомобиль и с помощью торцового ключа № 10 откручиваем гайки крепления крана. Далее в салоне демонтируем пружинный фиксатор, путем отсоединения от крана троса управления, после чего сам кран просто нужно потянуть на себя за патрубок.

6. Меняем старый кран.

7. Затем начинаем монтировать новый. Тут необходимо помнить, что перед прикручиванием крана нужно сначала произвести подключение троса, а уже потом кран можно будет прикрутить к кузову.

8. Далее собираем все в обратной последовательности, также устанавливаем новые уплотнители и прокладки между краном печки и кузовом автомобиля. Во время установки патрубком следует использовать герметик.

9. Также нужно помнить о герметике, необходимо в обязательном порядке добавить его в тот момент, когда будете подключать патрубки, для того чтобы снизить возможную утечку антифриза в будущем. Надеваем патрубок и закрепляем хомут. Закручиваем сливную пробку и заливаем охлаждающую жидкость в радиатор.

Как производится замена

Если кран не раскрывается, и вы нашли делему летом, то торопиться необязательно, увы протечка просит оперативного устранения – ведь охлаждающая система повсевременно теряет тосол, как известно, следом, ставит под вопрос обычное функционирование силовой установки.

Необходимо знать, что и в более старенькых и в новых моделях 2109 краник находится напротив фронтального пассажирского сидения, под панелью.

Чтоб произвести подмену рассматриваемого узла будет нужно последующее:

новый кран;
набор прокладок (обычно он продается в комплекте с вышеназванным узлом);
баллончик WD40 или его аналога;
проволочная щетка;
ключи на 13 и 10 (как торцовые, так и накидные);
отвертки;
емкость для тосола;
новенькая ОЖ.

Выбор отопительного крана и стоимость детали

Перед водителем, столкнувшимся с течью отопительного крана, неизбежно встанет вопрос: какой кран купить на замену? Вопрос не так прост, как может показаться на первый взгляд. Потому что существует три вида отопительных кранов, которые различаются не только по стоимости, но и по конструкции. Перечислим их:

кран с мембраной. Именно такой кран устанавливался производителем на сошедшие с конвейера «девятки». Стоимость — от 400 рублей. Это самый дешёвый кран, который можно сегодня найти на рынке. Однако низкая цена не должна обманывать автовладельца: надёжность мембранных кранов оставляет желать лучшего. И приобретать их можно только в одном случае: когда не удалось найти ничего другого;
кран шаровый. Как видно из названия, запирающим элементом в этом устройстве является массивный шар, который куда надёжнее стандартной мембраны. Вместе с тем вышеуказанный шар сделан из стали. А следовательно, подвержен коррозии. Поэтому автовладельца, решившего открыть кран с наступлением холодов, может ждать весьма неприятный сюрприз. Стоимость такого крана начинается от 550 рублей;
кран керамический. Самый надёжный и при этом самый дорогой вариант. Коррозия таким устройствам не страшна: корпус у них из пластика, а запирание антифриза осуществляется двумя плотно прижатыми пластинками из керамики. Стоимость керамического крана — от 700 рублей, и если автовладелец не стеснён в средствах, то приобретать следует именно керамику.

Тут следует сделать одно отступление, и рассказать случай из жизни. Один мой знакомый водитель на собственном опыте испытал все прелести отечественных отопительных кранов. В очередной раз обнаружив на полу салона лужу антифриза и помянув добрым словом отечественного производителя, он решил проблему радикально: разобрал консоль, вытащил потёкший мембранный кран, а на его поместил место шланг для антифриза. Длинный конец этого шланга он вывел под капот и прикрутил к обыкновенному сантехническому крану китайского производства. Сам кран он прикрутил к арке правого колеса куском обычной стальной проволоки. С тех пор проблем с вытеканием антифриза у него нет. Но удобным такое решение не назовёшь: каждый раз, когда требуется открыть кран, человеку приходится останавливаться и лезть под капот. Так что думайте сами, решайте сами, как говорится.

Некоторые автолюбители устанавливают сантехнические краны под капоты своих машин

Выбор крана

Перед тем, как производить замену, нужно сперва подобрать новый качественный кран, который будет вам надежно служить.

Для моделей ВАЗ 2108-09 подходит такой же кран, как и для ВАЗ-2113, ВАЗ-2114 и ВАЗ-2115. Что касается заводского крана, то он не очень высокого качества, так как мембранный кран полностью весь состоит из пластмассы. Поэтому владельцы ВАЗов начинают спорить между собой, какой же выбрать — одни предполагают, что подойдет пластмассовый, другие говорят, что керамический будет служить гораздо дольше, третьи вообще хотят вывести кран под капот, чтобы проблема с протеканиями их больше не тревожила. Далее более подробно ознакомимся с их видами.

Виды кранов и их особенности:

Заводской – стандартный тип крана ДААЗ, который оснащает ВАЗ 2108 и 2109 еще с завода мембранный пластиковый (код детали 21080-8101150-00). Самый главный его плюс – это доступная цена. Если рассматривать аспект надежности и частоты заклинивания, то тут можно столкнуться с некоторыми недостатками. Специалисты не советуют покупать такой кран, только если в магазине больше других кранов не будет.
Керамический – он достаточно дорогой, если сравнивать с заводским, но у него достаточно высокая прочность, также стоит отметить, что его пропускная способность ниже по сравнению с шаровым типом. Самые известные производители кранов, это такие как: Ульяновский ЯВВА или LUZAR. Номер такого краника будет — 21080-8101150-12.
Шаровый – имеет отличную пропускную способность, также обладает высокими показателями надежности и прочности, но они, как правило, самые дорогие. Их изготавливают такие компании: Ульяновский Симбирский Литейный Сплав и Шанс-Авто. Артикул шарового крана — 21080-8101150-14. Недостаток крана от Ульяновского завода заключается в том, что он сложно открывается, а это является негативным фактором для упора в пластиковом механизме привода заслонок и крана в местах крепления тросов.

Если делать выбор между выше представленными вариантами, то самым оптимальным, учитывая все плюсы и минусы, будет шаровый или керамический, но все же с небольшими доработками.

Печка ВАЗ 2109

Устройство автомобильной печки не так сложно, как может показаться на первый взгляд. Основу составляют два пластмассовых кожуха, соединенные скобами. В них установлен радиатор отопления. Воздух через радиатор подается в салон машины за счет вентилятора.

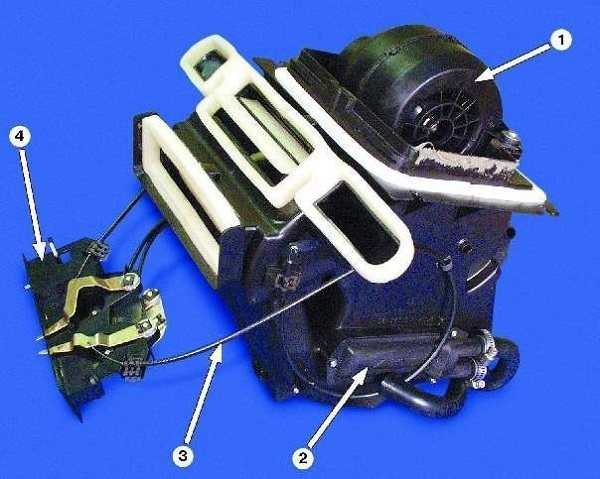

Устройство отопителя

Электродвигатель крепится к кожухам вентилятора. Охлаждающая жидкость проходит через радиатор отопителя благодаря насосу. К системе охлаждения подсоединен и краник. Его соединение происходит посредством резиновых шлангов. В корпусе располагаются еще две пары патрубков. В клапане краника есть отверстие, сквозь которое проходит охлаждающая жидкость. Специальный рычаг клапана управляет подогревом воздуха. Три рукоятки на панели приборов управляют печкой. С их помощью открывается либо закрывается кран и заслонка печки. Если кран открыт, в системе отопления циркулирует нагретая охлаждающая жидкость. Закрыт – дует холодный воздух.

ваз 2109(низкая панель) . где находится кран отопителя…

Краник чуть выше места пассажирских ног, и ближе к центральному тоннелю, расположен на щите разделяющем салон и моторный отсек.

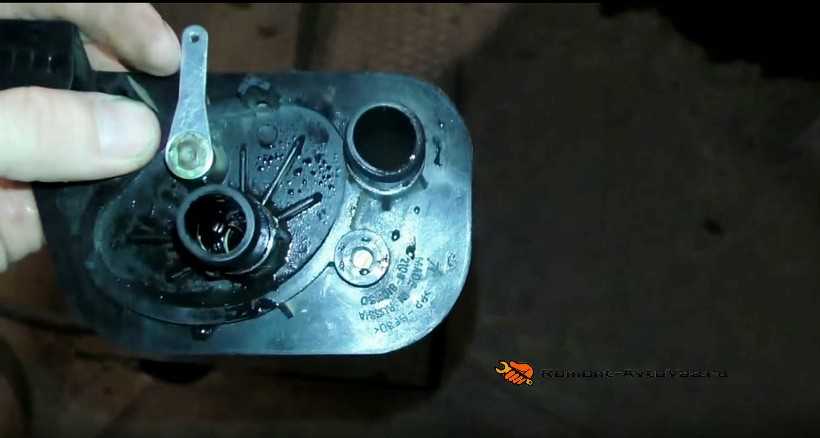

Обычно кран отопителя на автомобиле ваз 2109 меняю в двух случаях, если он стал неисправен, и не переключается с холодного воздуха на горячий. В этом случае ремонт обычно не требует какой либо срочности, и делается по потребности. А вот во втором случае когда кран отопителя на автомобиле ваз 2109 потек ремонт откладывать не куда, так как в салон попадает охлаждающая жидкость, которая уходит из системы охлаждение, что само по себе не хорошо и может привести к плохим последствиям., но по мимо этого в салоне становится сразу не приятный запах, ковролин становится мокрым, да и вообще куча неудобств.

По этому в этой статье мы поговорим именно о замене крана печки на автомобиле ваз 2109.

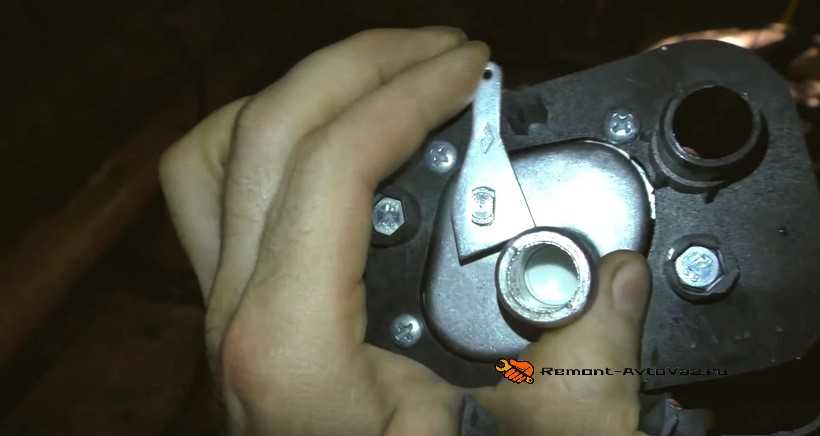

При выборе для замены самого крана отопителя на автомобиле ваз 2109, мы бы настоятельно вам рекомендовали приобретать керамический кран отопителя фирмы «Явва», отечественного производства. Эти краники печки более надежные и заслужили свое уважение среди владельцев девяток.

Необходимый инструмент для работы:

— ёмкость для слива охлождающей жидкости

Отвертки

Ключ на «10»

Накидной ключ на «13»

Ну и само собой работы будут проводится либо в смотровой яме либо на подъемники, так как вы в дальнейшем и сами убедитесь что открутить некоторые патрубки с земли будет очень затруднительно.

Теперь перейдем к самой замене крана отопителя на ваз 2109:

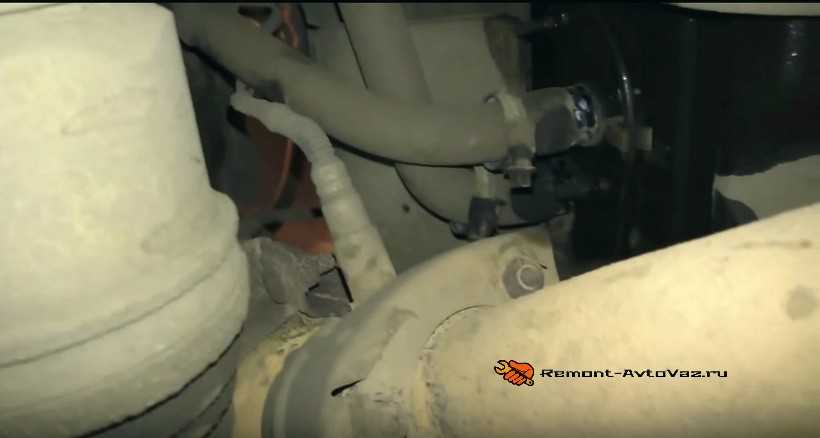

Для начала следует слить охлаждающую жидкость, для этого подставляем приготовленную емкость под двигатель автомобиля который уже находится на яме или подъемнике, и откручиваем сливную пробку, выливая тем самым содержимое системы охлаждения в это емкость.

Теперь когда вы слили жидкость, уберать далеко емкость все равно не следует, так как теперь мы будет откручивать патрубки в которых вероятно то же осталась жидкость. Добравшись до патрубка идущего от двигателя к крану печки, следует отпустить хомуты и зачищаем при помощи металлической щетки резьбы двух шпилек крана отопителя, предварительно побрызгав их WD-40 (изображение3)

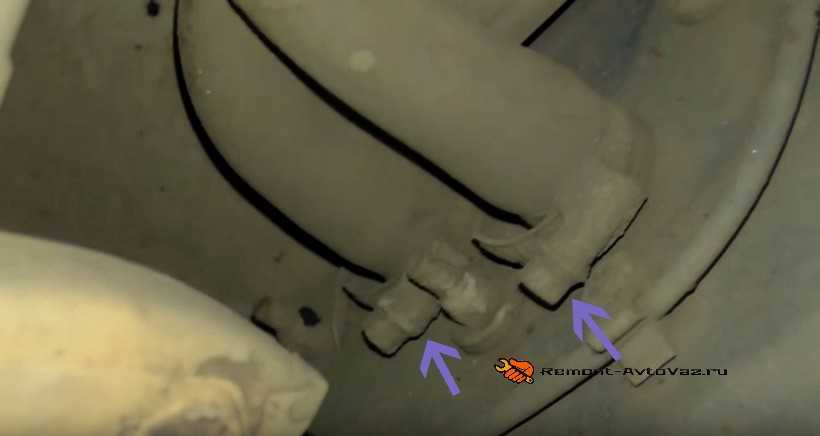

Это очень важно, так как если не подготовливать резьбу, то в процессе откручивания можно столкнуться с проблемой. Ведь шпильки, это обычные болты, шляпки которых утопают в пластмассовом корпусе крана (как показано на изображение 2)

А крепежные гайки, самостопорящиеся, с пластиковым кольцом, а ведь он не будет легко откручиваться

Да еще если будет забитая и ржавая резьба то прокручивание в корпусе практически обеспечено. При таком раскладе разобрать краник печки будет практически не возможно, ну или это будет не так просто, не стоит лениться и потратить допулнительно пару минут и сэкономить на этом минимум час

А крепежные гайки, самостопорящиеся, с пластиковым кольцом, а ведь он не будет легко откручиваться. Да еще если будет забитая и ржавая резьба то прокручивание в корпусе практически обеспечено. При таком раскладе разобрать краник печки будет практически не возможно, ну или это будет не так просто, не стоит лениться и потратить допулнительно пару минут и сэкономить на этом минимум час.

Теперь снимим патрубки, сливая их содержимое в емкость с охлаждающей жидкостью

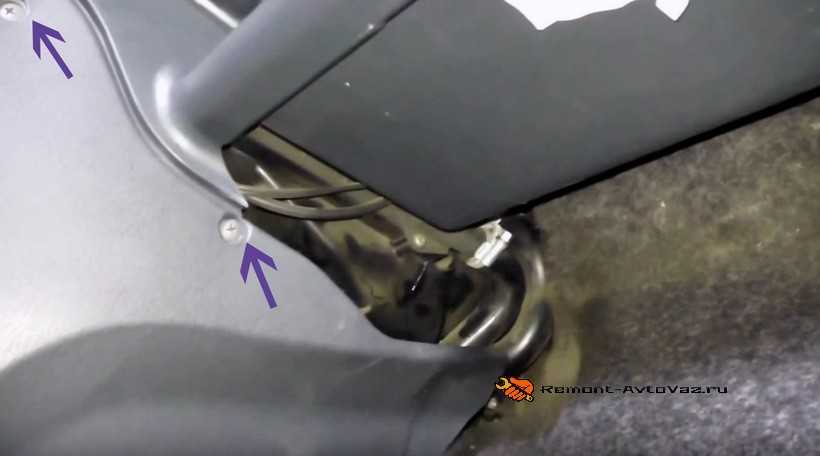

Теперь перейдем в салон автомобиля ваз 2109, следует снять боковую накладку торпеды (представленной на изображение 4), после снятия следует добраться к хомутам патрубков (смотри изображение 5). Если хомуты выглядят не очень и вы решили и их то же заменить, то следует открутить их с другой стороны возле радиатора. Вероятнее всего с радиатора еще вытечет охлаждающая жидкость, по этому тряпка нам не помешает.

Теперь когда патрубки сняты, следует залезть под машину и колючем на «10» открутить крепежные гайки крана печки. Так как гайки мы подготовили и они за это время уже откисли я думаю с этим не должно быть проблем.

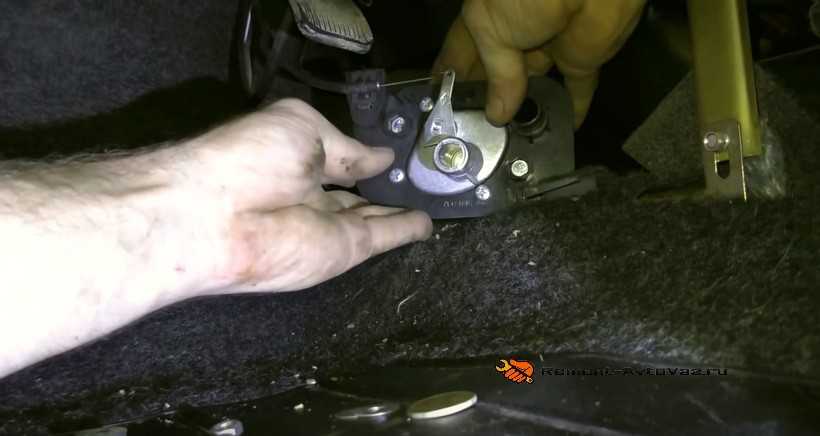

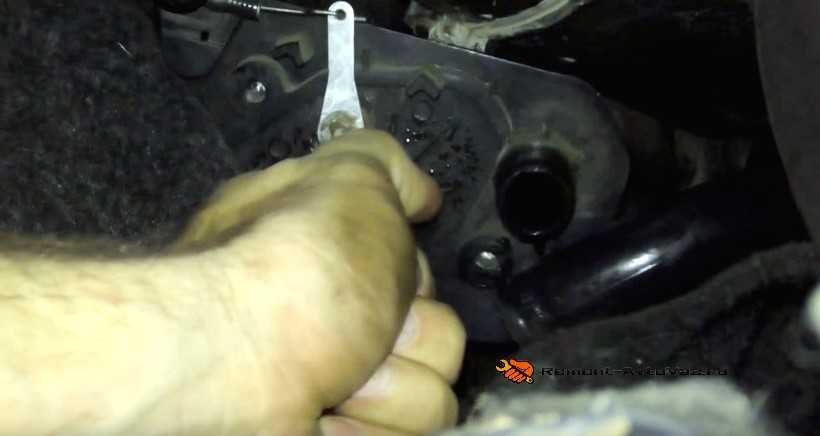

Когда они будут откручены вернемся в салон автомобиля ваз 2109. Мы должны вытянуть кран отопителя на себя (со стороны пассажира) и уже в этом положение снять пружинный фиксатор, и отключить трос управления от крана (показан на изображении 6). Теперь мы можем приступить к установки нового крана отопителя, сначала требуется подсоединить его к тросу, а уже после этого прикручивать его к кузову. Если сделать на оборот, то будет очень проблематично установить пружинный трос фиксатором.

Далее все следует делать в обратной последовательности. Следует еще дать несколько полезных советов, при установки патрубков на место пользуйтесь герметиком, это убережет вас от течей в местах стыков патрубков, а между краном и кузовом следует поставить резиновые уплотнители как показано на изображение 7

Ну вот и все, теперь вы самостоятельно с легкостью сможете произвести замену отопителя на автомобиле ваз 2109

Где находится кран печки на ВАЗ 2114

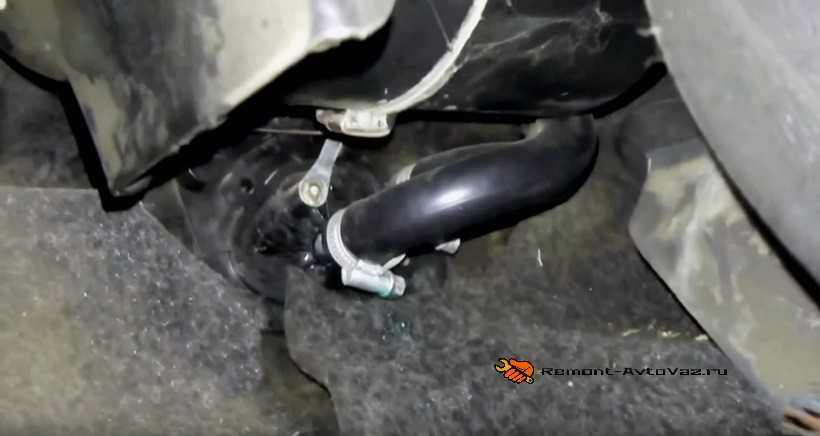

Место где расположен краник печки ВАЗ 2114 или на ВАЗ 2109

Дабы увидеть расположение отопительного крана на ВАЗ 2114, достаточно снять правую боковую накладку внизу под центральной консолью у ног переднего пассажира. Вы увидите его на перегородке с моторным отсеком, там к нему еще 2 патрубка подходят. В некоторых случаях, чтобы разобраться с характером поломки краника печки на «Самарах», можно подлезть и со стороны водителя (предварительно сняв боковую пластиковую крышку с торпеды и убрав коврик). Но учтите, что при демонтаже вам также понадобится найти его расположение и в подкапотном пространстве, под рулевой рейкой. Добираться кстати удобнее с под низу авто, поскольку придется открутить пару гаек шпилек его крепления (находящихся возле выхлопной трубы, в районе кислородного датчика) ключом на «10» и снять два подводящих патрубка.

Течь нового краника печки ваз из под заслонки

Как понять что краник потек

Основным симптомом того, что кран печки потек — это характерный запах в салоне и лужица под ковриком переднего пассажира. Что правда подобная ситуация может возникнуть и в случае протекания радиатора отопителя. Так что если увидели воду под ковриком, то в первую очередь проверяйте эти два элемента системы охлаждения. Как правило следы подтекания антифриза на кранике видно невооруженным глазом, достаточно лишь снять пластиковую крышку. Также в некоторых случаях, течь из краника можно наблюдать визуально, но для этого вам придется сначала к нему подобраться, а затем передвигать заслонку за тросик (такая ситуация, может возникать даже и на новой, но бракованной детали). Когда же проблема с краном только на ранней стадии, то симптомом того что его пора заменить, является плохая работа отопителя (при полностью открытой заслонке дует еле теплым или наоборот). Такая ситуация возникает эсли кран заклинил в одном положении или пропускает (недозакрывается).

Плохо греет печка

Что плохо греет печка автовладельцы начинают с замечать лишь с приходом холодов, хотя причины плохой работы возникают значительно раньше. Чаще всего печка в машине греет слабо из-за: завоздушивания, неисправной помпе, засора радиатора и фильтра салона Подробнее

Снятие радиатора печки ВАЗ 2114

Замена радиатора печки ВАЗ 2114 происходит если, старый радиатор дал течь. Если он целый, снять радиатор отопителя может потребоваться для чистки от загрязнений. Подробнее

Печкой называют радиатор отопителя салона автомобиля. Предназначен для обогрева внутри машины и является частью малого круга охлаждения двигателя. При исправном функционировании температура не должна падать ниже +16 даже при -25°C. Основная неисправность.. Подробнее

ваз 2109(низкая панель) . где находится кран отопителя…

По этому в этой статье мы поговорим именно о замене крана печки на автомобиле ваз 2109.

Необходимый инструмент для работы:

— ёмкость для слива охлождающей жидкости

Отвертки

Ключ на «10»

Накидной ключ на «13»

Теперь перейдем к самой замене крана отопителя на ваз 2109:

Теперь снимим патрубки, сливая их содержимое в емкость с охлаждающей жидкостью

Ну вот и все, теперь вы самостоятельно с легкостью сможете произвести замену отопителя на автомобиле ваз 2109

Выбор крана

Виды кранов и их особенности:

Заводской – стандартный тип крана ДААЗ, который оснащает ВАЗ 2108 и 2109 еще с завода мембранный пластиковый (код детали 21080-8101150-00). Самый главный его плюс – это доступная цена. Если рассматривать аспект надежности и частоты заклинивания, то тут можно столкнуться с некоторыми недостатками. Специалисты не советуют покупать такой кран, только если в магазине больше других кранов не будет.
Керамический – он достаточно дорогой, если сравнивать с заводским, но у него достаточно высокая прочность, также стоит отметить, что его пропускная способность ниже по сравнению с шаровым типом. Самые известные производители кранов, это такие как: Ульяновский ЯВВА или LUZAR. Номер такого краника будет — 21080-8101150-12.
Шаровый – имеет отличную пропускную способность, также обладает высокими показателями надежности и прочности, но они, как правило, самые дорогие. Их изготавливают такие компании: Ульяновский Симбирский Литейный Сплав и Шанс-Авто. Артикул шарового крана — 21080-8101150-14. Недостаток крана от Ульяновского завода заключается в том, что он сложно открывается, а это является негативным фактором для упора в пластиковом механизме привода заслонок и крана в местах крепления тросов.

Как выбрать кран печки для ваз 2109

Не секрет, что качество товара – залог покоя потребителя. Надёжный кран печки ВАЗ-2109 прослужит дольше и обеспечит стабильную работу всей системы. В России выбор подобной детали ограничен тремя видами:

Производителя ВАЗ.
Шаровый.
Керамический.

Первый из представленных недорогой и не очень надёжный. По крайней мере в большинстве случаев он служит не долго. Выбирать кран от ВАЗ нужно только в том случае, если нет возможности приобрести что-то другое.

Керамический кран надёжный, но не без недостатков. Основной минус такой модели в низкой пропускной способности. Для центральной части нашей страны это не практично. В таком случае лучше приобрести шаровый кран. Он прочный и имеет хорошую пропускную способность. Однако следует помнить, что у всего есть срок годности.

Вентилятор отопителя ВАЗ 2108/2109

Поломки моторчика печки хоть и не так часто, но всё же возникают. При выходе из строя этого узла качество обогрева в значительной степени снижается

В зависимости от характера неполадки возможно появление постороннего шума, который отвлекает внимание водителя. В сложившейся ситуации требуется ремонт либо замена устройства, для чего его нужно демонтировать с автомобиля

Предохранитель

Одной из вероятных причин, приводящих к нарушению работоспособности моторчика, может быть неполадка предохранителя. Элемент располагается в монтажном блоке, установленном в подкапотном пространстве перед лобовым стеклом с левой стороны. С проверки этой детали и стоит начинать поиск неисправности. Предохранитель имеет маркировку F7 и номинал 30 А.

Предохранитель печки расположен в монтажном блоке под маркировкой F7 и имеет номинал 30 А

Плохой контакт

Со временем контакты могут окислиться. Проверку выполнить несложно, для этого достаточно пошевелить колодку со жгутами. Если в процессе диагностики вентилятор заработал, то причина обнаружена. Устранить неисправность можно путём зачистки проблемного контакта в монтажном блоке.

Резистор

Функционирование электродвигателя может быть нарушено из-за неполадок добавочного резистора. На максимальных оборотах моторчик подключается к цепи питания напрямую, а на первых двух скоростях — через резистор. Если возникли проблемы именно с этим элементом, то электродвигатель будет работать только в максимальном режиме. Для замены детали, расположенной на корпусе печки с левой стороны, достаточно отвернуть крепёж и установить новый резистор.

При выходе из строя резистора печки отопитель будет работать только на максимальных оборотах

Переключатель

Иногда могут возникать проблемы с самим переключателем режимов отопителя. Наиболее вероятной причиной являются окислившиеся контакты (внутри или снаружи) либо отошедшая от вибраций задняя часть детали.
