10 причин почему на Ваз 2109 не греет печка

Всем привет сегодня хочется рассмотреть основные причины, почему на Ваз 2109 не греет печка или вовсе дует холодным воздухом. Наверное, каждому хочется ехать в автомобиле с комфортом и в тепле, но если не работает печка? То, что тогда делать? Вот поэтому мы и решили рассмотреть в данной статье возможные причины плохой работы печки на автомобиле Ваз 2109.

Первая причина это салонный фильтр если у вас на девятке плохой поток воздуха и печка еле дует, то первым делом нужно проверить фильтр и если он грязный, то следует его заменить.

Вторая причина это тросик и всевозможные регуляторы. Нужно провести ревизию тросиков ведь со временем они растягиваются и уже работают не так как надо. Возможно, какой-то рычаг из-за этого не доходит до конца, или вообще слетел. Нужно найти, проверить, и решить эту проблему.

Третья причина как бы смешно это не звучало это крышка расширительного бачка. В случае необходимости нужно заменить.

Четвёртая причина, почему не греет печка на Ваз 2109 это пробита прокладка головки блока цилиндров. Если эта прокладка пробита, то охлаждающая жидкость будет проходить в цилиндры или в глушитель. Из глушителя будет валить белый дым. В таком случае нужно срочно менять прокладку ГБЦ, а иначе можно уничтожить двигатель автомобиля.Пятая причина это неисправная помпа двигателя девятки. Помпа это, по сути, такой насос двигателя, который прокачивает жидкость по системе охлаждения, а также для обогрева салона. Решение одно нужно менять помпу.

Шестая причина это термостат. Если у вас с самой печкой всё нормально вентилятор работает, а печка совсем не греет, то возможно дело в термостате. Так как при неисправном термостате жидкость циркулирует по большому кругу. Решается только заменой термостата или термоэлемента.

Седьмая причина это радиатор печки, возможно, он забит. Причин может быть несколько первая это неправильное смешение жидкостей. Вторая причина это то, что заливали воду. Вода вызывает не только коррозию, но и образовывает накипь на стенках. И третье это когда устраняете течь радиатора при помощи герметиков. В таком случае нужно либо промывать систему охлаждения, либо менять полностью радиатор.

Восьмая причина это завоздушивание системы охлаждения Ваз 2109, нужно устранить, а также найти, откуда воздух попадает в систему.

Девятая причина это уровень охлаждающей жидкости, в случае необходимости нужно долить жидкость до необходимого уровня.

Десятая причина это вентилятор, это самая простая причина которую нужно проверить в первую очередь. Если вентилятор не работает, значит, просто тёплый воздух не будет заходить в салон. Конечно же, радиатор печки будет нагреваться но этого не достаточно, чтобы хорошо прогреть салон. В таком случае нужно проверить предохранитель вентилятора, и если нужно заменить, Если предохранитель в порядке, то нужно заменить вентилятор.

Ну, вот вроде бы и всё мы рассмотрели основные причины, почему на автомобиле Ваз 2109 плохо греет печка и дует холодным воздухом. Всем пока.

Проверка заслонок системы отопителя ВАЗ 2110

Система печка имеет 2 заслонки. Верхней регулируется забор холодного воздуха, а нижней поступление горячего от радиатора отопителя. И когда ломается приводной механизм или сама заслонка то печка может слабо греть, вовсе не греть либо сильно жарить.

Поломки заслонки печки могут быть разного характера во-первых часто закусывает заслонку или она клинит, а во-вторых выходит из строя привод заслонки (микромоторедуктор). В некоторых случаях заслонку перекашивает или клинит через ржавчину так как бывает два вида заслонок: старого и нового образца, старые пластиковые с уплотнительным поролоном, а нового – металлические с уплотнителем из резины. Поэтому если не слышно как заслонка движется, то можно пошевелить её рукой, сняв дефлектор в центральной панели. Болезнь металлических что они часто клинят от ржавчины, а пластиковые перекашивает от воздействия горячего воздуха. Так что если например в переднее стекло ВАЗ 2110 дует теплым, а по бокам и в ноги дует горячим воздухом, то скорее всего заслонка не полностью перекрыла забор воздуха с улицы. А когда заслонки не движутся вовсе, то нужно проверить микродектор – приводной механизм заслонки.

Почему плохо греет печка на ВАЗ 2115 Не дует в ноги и на лобовое

Причины неисправности печки на автомобиле ВАЗ 2115

ВАЗ-2115 — это обновленная версия более ранних «восьмерки», «девятки» и ВАЗ-21099. Те же самые характеристики у трех- и пятидверных хэтчбеков ВАЗ-2113 и ВАЗ-2114. Устройство отопителя салона в этих автомобилях одинаковое, так что если вы являетесь владельцем одной из перечисленных моделей, то эта статья должна быть интересной для вас.

Напомним также, что мы уже рассматривали на нашем сайте Vodi.su вопрос о том, как исправить проблемы с печкой на ВАЗ-2109 .

Устройство отопителя салона ВАЗ-2115

Устройство печки здесь стандартное:

  • вентилятор — он направляет поток воздуха;
  • радиатор — в него поступает разогретый тосол из двигателя для охлаждения, а выделяемое при этом тепло направляется в салон;
  • кран отопителя — когда вы включаете печку, краник открывается и тосол начинает поступать в радиатор печки;
  • тяги заслонок — служат для регулировки подачи воздуха, а также для обогрева ног и лобового стекла;
  • резистор отопителя — служит для создания дополнительного сопротивления, чтобы можно было выбирать режим работы печки.

Важную роль также выполняют термостат и моторчик печки, который заставляет вентилятор крутиться. Если термостат заклинит, то жидкость будет циркулировать только по малому или большому контуру системы охлаждения двигателя (а обогреватель салона к ней как раз и относится), соответственно она не будет успевать охлаждаться и мотор перегреется. Если же сломается моторчик печки, то перестанут вращаться лопасти вентилятора и из воздуховодов не будет поступать теплый воздух.

Печка не дует — в чем причина?

  • прогорела прокладка ГБЦ и уровень тосола резко понижается — срочно принимайте меры, иначе возможен перегрев двигателя;
  • заклинил термостат — ОЖ циркулирует по малому контуру очень быстро и не успевает охлаждаться;
  • забился радиатор отопителя — в таком случае воздух в салон поступает едва-едва;
  • не работает моторчик;
  • образовалась воздушная пробка — после отключения двигателя воздух скапливается в системе и поступает в радиатор охлаждения, а после нового запуска двигателя насос радиатора начинает закачивать этот воздух в радиатор отопителя;
  • кран отопителя полностью не открывается — он может засориться или тросик тяги ослабел;
  • насос радиатора не создает достаточное давление в системе, соответственно воздух либо вообще не поступает в салон, либо поступает, но с очень низкой интенсивностью.

Также может сказываться проблема выхода из строя тяги, которая открывает заслонки для обдува ветрового стекла или ног. И еще одна очень распространенная проблема — некорректно работает заслонка, отсекающая поступление холодного воздуха извне — в данном случае нужно отрегулировать тросик, который управляет ее перемещением.

Симптомы неисправности

Если пообщаться с владельцами автомобилей данного семейства — ВАЗ-2109-21099 и 2113-2115 — то от них можно услышать много лестных слов о тех рабочих, которые собирали систему обогрева и саму эту Ладу Самару на заводе в Тольятти.

Итак, если вы недавно купили такую машину, включили печку и чувствуете, что из центральной консоли идет горячий воздух, а из боковых, нижних и верхних дефлекторов — еле теплый, значит все дело в том, что воздуховоды и заслонки плохо собраны и между стыками имеются щели, теплый воздух попросту дует только из центрального выхода, и обогревает саму панель внутри.

Скажем честно, у нас тоже в свое время была такая проблема. Приходилось в буквальном смысле разбирать переднюю панель, и регулировать тяги заслонки. Заслонка ГОР/ХОЛ не до конца закрывается, соответственно теплый воздух рассеивается под панелью. Также воздух может не дуть непосредственно на лобовое стекло, из-за чего долго приходится ждать пока оно оттает. Проблема опять же в заслонках.

Есть целый ряд симптомов, которые указывают на ту или иную проблему:

  • на холостых оборотах дует холодный воздух — плохо работает помпа или забит радиатор печки;
  • патрубки холодные — если патрубки радиатора системы охлаждения холодные (нижний), это свидетельствует о заклинившем термостате и тосол циркулирует по замкнутому контуру. Также это может говорить о том, что не полностью открывается или забился краник отопителя;
  • из боковых дефлекторов дует холодный воздух — отрегулируйте заслонки и тяги. Некоторые водители советуют подобрать более продуктивный вентилятор от иномарки.

Отопление салона Лады Самара — это общая проблема для владельцев. Не забывайте, что в автомобиле все связано, поэтому следите за уровнем тосола, время от времени продувайте радиаторы — как это сделать мы рассказывали на Vodi.su.

Оцените материал:

(3 votes, average: 4,67 out of 5)

Диагностика неисправностей печки

Конструкция печки довольно проста. Казалось бы, ломаться здесь нечему. Сломаться полностью отопитель не может, так как его конструкция состоит из независимых друг от друга узлов. Однако некоторые элементы могут выходить из строя достаточно часто. К ним относятся:

  • радиатор;
  • кран;
  • патрубки;
  • резистор;
  • переключатель режимов.

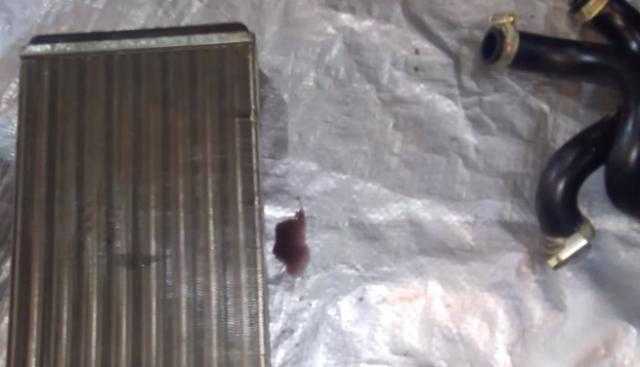

Неисправности радиатора печки

Основные причины выхода из строя радиатора печки:

  • засорение;
  • появление течи (разгерметизация).

В первом случае на внутренних стенках трубок радиатора накапливаются отложения. Они могут образовываться в результате:

  • длительной эксплуатации радиатора;
  • использования некачественной ОЖ;
  • попадания в систему охлаждения грязи, продуктов трения, воды и т. п.

Как следствие, в радиаторе печки нарушается или полностью прекращается циркуляция тосола, и поступающий в салон воздух не успевает нормально нагреваться. Зимой в салоне авто будет холодно, а размораживание ветрового стекла станет настоящей проблемой.

Течь в радиаторе может появляться в результате коррозии и рассыхания. Вытекающая из печки ОЖ обычно образует лужу на полу под панелью со стороны пассажирского сиденья. Кроме этого, в салоне появится характерный запах, а на лобовом стекле из-за испарения ОЖ будет образовываться маслянистый налёт, снижающий водителю обзор. Последнее особенно актуально при езде против солнца или ночью, когда встречный транспорт движется с включёнными фарами.

Течь крана печки

Кран печки может выйти из строя по двум причинам:

  • закисание запорного механизма;
  • рассыхания корпуса устройства.

Если печка долгое время не использовалась, может произойти закисание крана. В этом случае при попытке открыть кран не следует прилагать большие усилия, так как можно повредить сам кран или порвать управляющий тросик.

При рассыхании корпуса течь можно сразу не заметить. Но через некоторое время появятся признаки, аналогичные симптомам течи радиатора (лужа ОЖ на полу, резкий запах в салоне, маслянистый налёт на лобовом стекле).

При неисправном кране печки ОЖ начинает вытекать в салон

Износ патрубков

Тосол из радиатора печки может начать вытекать через подводящие и отводящие патрубки в результате их износа под действием химически активных веществ, входящих в состав ОЖ, и высокой температуры. Кроме этого, патрубки могут быть повреждены при чрезмерной затяжке хомутов, обеспечивающих герметичность соединений.

Всего в системе отопления ВАЗ 2113–15 четыре патрубка — два в моторном отсеке, соединяющих двигатель с краном, и два в салоне, идущих от крана к радиатору печки. Утечка ОЖ может происходить разными путями. В одном случае тосол будет вытекать на защиту двигателя и на улицу, в другом — в салон авто. В любом случае это проявится в виде:

  • падения уровня ОЖ в расширительном бачке;
  • образования лужи под машиной или в салоне;
  • появления в салоне неприятного запаха.

При повреждении патрубков печки ОЖ может начать вытекать в салон

Выход из строя резистора

Резистор печки состоит из двух обмоток и служит для изменения сопротивления поступающего на вентилятор электрического тока. Электродвигатель вентилятора может работать в трёх режимах, которые можно менять с помощью переключателя.

В третьем режиме на вентилятор поступает напряжение, равное напряжению бортовой сети, и он работает на полную мощность. При включении второго режима напряжение снижается за счёт одной из обмоток, сопротивление которой увеличивается примерно до 0,2 Ом. Вентилятор начинает вращаться заметно медленней. И, наконец, в первом режиме сопротивление обмоток увеличивается до 0,8 Ом, и мощность электродвигателя снижается до минимальной.

Основным признаком выхода из строя резистора является работа вентилятора только в третьем режиме. Причиной этого является перегорание одной или обеих обмоток.

При выходе из строя резистора печка работает только в одном режиме

Выход из строя переключателя

Определить причину неработающего отопителя салона можно лишь после проверки каждого его элемента. Иногда может выйти из строя сам переключатель режимов печки. Это происходит довольно редко в результате окисления или разрушения его контактов.

При помощи переключателя изменяют скорость вращения вентилятора

Устройство и принцип действия печки ВАЗ 2114/15

Система отопления ВАЗ 2114/15 предназначена для нагревания поступающего в салон воздуха. Её устройство в автомобилях с инжекторным и карбюраторным двигателем одинаково. Нагретая мотором охлаждающая жидкость (ОЖ) поступает из системы охлаждения в радиатор печки, который обдувается вентилятором. Создаваемый таким образом поток тёплого воздуха через систему воздуховодов поступает в салон. Интенсивность и направление воздушных потоков регулируется с помощью дефлекторов и заслонок. Система отопления салона ВАЗ 2114/15 может работать в нескольких режимах.

Печка ВАЗ 2114/15 устроена довольно просто: 1 — отопитель в сборе; 2 — кожух защитный; 3 — уплотнитель; 4 — воздухопровод передний; 5 — воздухопровод задний; 6 — воздухопровод задний; 7 — сопло правое; 8 — воздухопровод боковой правый; 9 — сопло боковое правое; 10 — корпус промежуточный; 11 — сопло центральное; 12 — тяга заслонки обогрева ветрового стекла; 13 — рычаги управления отопителем; 14 — рукоятка управления заслонкой обогрева ветрового стекла; 15 — рукоятка управления отопителем; 16 — пластина символов; 17 — рукоятка управления заслонкой обогрева ног; 18 — воздухопровод правый; 19 — воздухопровод обогрева салона; 20 — тяга заслонки управления отопителем; 21 — тяга управления краном отопителя; 22 — кран отопителя; 23 — тяга заслонки обогрева ног

Устройство печки

Печка ВАЗ 2114/15 состоит из следующих элементов:

  1. Вентилятор.
  2. Заслонка обдува лобового стекла.
  3. Распределительная заслонка, направляющая потоки воздуха к центральному и боковым дефлекторам, в нижнюю и верхнюю часть салона.
  4. Управляющая заслонка.
  5. Радиатор печки.
  6. Воздуховод, направляющий поток воздуха в ноги.
  7. Внутренний воздуховод.

Печка состоит из вентилятора, заслонок, радиатора и воздуховодов. Синим и красным цветом обозначены, соответственно, потоки холодного и горячего воздуха

Предохранитель печки и причины его выхода из строя

Часто причиной неисправности большинства узлов и систем автомобиля становится перегоревший предохранитель. Не является исключением и печка. Выход из строя предохранителя системы отопления номиналом 30А приводит к остановке электродвигателя вентилятора, и воздух перестаёт поступать в салон. В этом случае в блоке предохранителей находят элемент с маркировкой F7 и меняют. Номинал нового предохранителя тоже должен быть 30А. Если вентилятор после этого не заработал, проблему следует искать в другом месте.

Предохранитель печки F7 находится в монтажном блоке под капотом со стороны водителя

Часто определить, что перегорел именно предохранитель, бывает непросто. Он может выйти из строя при коротком замыкании в электропроводке, неисправности электродвигателя, сильном засорении фильтра салона и в ряде других ситуаций. Сложность заключается в том, что предохранитель F7 одновременно входит в электрическую цепь обогрева заднего стекла, отвечает за прикуриватель, подсветку бардачка и электродвигатель омывателя фар. При выходе его из строя все эти узлы работать не будут.

Расположение реле системы отопления

Причиной неработающей печки может стать реле, которое в процессе эксплуатации изнашивается. Ремонту оно не подлежит и сразу меняется на новое. Расположено реле под панелью приборов в блоке предохранителей.

Реле печки располагается под панелью приборов в блоке предохранителей

Переключатель режимов печки

Переключатель режимов или регулятор печки установлен на центральной консоли, которую при его ремонте или замене придётся демонтировать. При выходе переключателя из строя перестаёт работать электродвигатель вентилятора.

Регулятор печки расположен на центральной консоли с левой стороны

ЗАМЕНА МОТОРЧИКА (ВЕНТИЛЯТОРА) ОТОПЛЕНИЯ

Когда причина, по которой не работает вентилятор печки на ВАЗ 2114 выявлена, необходимо приступать к её устранению. На рынке представлено достаточное количество вентиляторов в разных ценовых категориях: от дешевых китайских моделей, качество и срок службы которых под большим вопросом, до надежных и долговечных вариантов, чья стоимость на порядок выше.

Как свидетельствуют отзывы владельцев четырнадцатых ВАЗов, оптимальным вариантом в плане соотношения цены и качества являются вентиляторы Luzar. Актуальная стоимость которых, на сегодняшний день, составляет порядка 1200 рублей.

Снять вентилятор печки на ВАЗ 2114 достаточно просто – он находится в специальном контейнере, расположенном перед лобовым стеклом в капотном отделении. Из инструментов нам потребуется лишь отвертка и набор ключей. Рассмотрим алгоритм действий, по которому выполняется замена вентилятора печки на ВАЗ 2114:

  1. В первую очередь отсоединяем минусовую клемму от аккумулятора;
  2. В салоне четырнадцатой под приборной панелью расположен плюсовой провод питания моторчика, его необходимо разъединить;

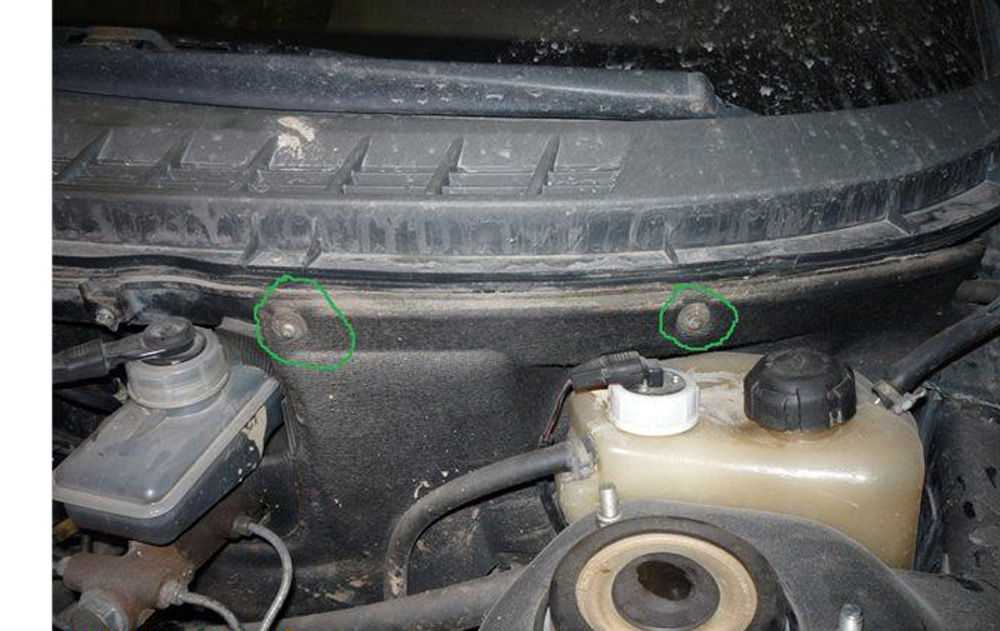

  3. Перебираемся под капот четырнадцатой. Крышка кожуха вентилятора крепится двумя винтами, их необходимо выкрутить;
  4. Снимаем «массу» моторчика, для этого нужно открутить гайку, которая фиксирует её к корпусу кожуха отопителя снизу;
  5. Открываем кожух и выкручиваем два винта, которые фиксируют вентилятор;
  6. Далее выкручиваем винты, которыми к корпусу перед ветровым стеклом прикреплены решетки воздухопритока. Снимаем их;
  7. Теперь можно выполнить снятие моторчика печки на ВАЗ 2114, так как все его крепления были демонтированы. Вентилятор одет на расположенный на корпусе зацеп – подвиньте его на себя и приподнимите;
  8. После того как моторчик снят с зацепа, вам потребуется провернуть его на 90 градусов, чтобы он беспрепятственно вышел из кожуха, и вынуть его.

https://youtube.com/watch?v=MBMeMzlKYrw

Замена моторчика печки на ВАЗ 2114 выполняется аналогичным образом в обратном порядке. Как вы видите, ничего сложного тут нет, и все ремонтные работы без проблем можно выполнить в домашних условиях. Удачной вам езды!

Вентилятор печки ВАЗ 2115

Часто можно столкнуться с такой проблемой, когда вентилятор начинает работать только в третьей позиции и совершенно не реагирует при переключении в 1 и 2 положение. Одна из основных причин такой неполадки, выход из строя дополнительного резистора, который необходимо будет заменить.

Большой гул вентилятора во время его работы, особенно на третьей позиции переключателя, можно попробовать устранить смазкой его подшипника. Сильный гул вентилятора – это общая проблема для всех вазовских автомобилей и иногда эта проблема решается только его заменой на более совершенную модель. Многие автолюбители, занимаясь тюнингом ВАЗ 2115 , устанавливают более бесшумные вентиляторы от других марок автомобиля.

При заводской сборке ход заслонок регулируется не всегда. Поэтому при сборке, положение оплетки тросиков необходимо подобрать так, чтобы рычаги, с помощью которых производится регулирование заслонок, были установлены в крайних положениях, особенно это касается центрального и главного положения.

Заслонка, перекрывающая поток поступающего воздуха на лобовое стекло должна быть установлена в нормальном положении «закрыто». Говоря о кранике отопителя, для увеличения потока теплой жидкости, необходимо добиться, чтобы в положении «max-тепло», его рычаг упирался в крайний левый ограничитель.

При сборке трубки радиатора смазываются герметиком, надетые шланги максимально жестко закрепляются хомутами. Как разобрать боковое зеркало на октавии тур?. Печки ваз 2114. Как вы как заменить радиатор ваз 2115 как заменить радиатор. После заливки тосола и прогрева автомобиля, следует еще раз подтянуть хомуты, которые от повышенной температуры становятся намного мягче.

Непосредственно перед установкой торпеды, места приемных отверстий сопел стоит проклеить пленкой с бипластом. Как сделать регулировку развала и схождения на ваз порядок регулировки клапанов ваз 2106. Печку устанавливаем на место, но гайки крепления до конца не затягиваем. Производим установку торпеды на место. Установив переднюю панель на место начинаем потихоньку продвигать обогреватель до момента практически идеального совмещения отверстий.

Если этого достичь не удается, то следует подпилить места крепления, чтобы была возможность двигать ее в свою сторону. В этом случае снимается кожух вентилятора отопителя и дополнительно прокладывается герметик между вырезом в кузове и корпусом печки. Подробная видео инструкция о том как поменять сальник вторичного вала кпп (другое название задний сальник) на классическом семействе ваз 2107 2106 2105. Гайки крепления закручиваются до конца, а излишки пленки, которые могут оказаться в воздуховодах, удаляем. Еще раз проверяем положение заслонок. Мешающий порол так же срезаем. При необходимости, обрабатываем герметиком воздуховоды и щель под магнитолой.

Работа практически, закончена, осталось залить тосол, прогреть машину, еще раз подтянуть хомуты, визуально проверить на возможность протечки. После проделанной работы температура в машине должна подниматься до комфортной температуры.

Как заменить радиатор печки Ваз 2110 – пошаговая инструкция

Замена радиатора отопителя печки проводим следующим образом:

Замена радиатора отопителя старого образца

Для замены радиатора печки ВАЗ-2110 старого образца изначально производится демонтаж накладки лобового стекла с резиновым уплотнителем. Чтобы её снять, сначала выкручивается крепёжный болт накладки под тормозным цилиндром и четыре болта её верхней фиксации со стороны пассажира. Дальше демонтируются хомуты, с помощью которых крепятся патрубки и шланги.

Затем обязательно надо отсоединить электропровода вентилятора от кузова транспортного средства. После проведения таких манипуляций откроется доступ к двум крепежам с водительской стороны накладки лобового стекла. Их надо демонтировать, после чего можно подать жабо незначительно вперёд. Снимать его полностью не потребуется. Затем откручиваются оставшиеся гайки и болты, которые держат накладку лобового стекла. После этого пластиковую накладку между лобовым стеклом и моторным отсеком можно демонтировать полностью.

Дальше важно отключить клемму датчика, который показывает уровень охлаждающей жидкости и демонтируется с расширительного бачка шланг для отвода пары. Впоследствии предстоит снятие поочерёдно шланга стеклоомывателя, стеклоочистителей, крепёжных элементов на корпусе отопителя, фронтальный блок корпуса вентилятора, вентилятор, салонный очиститель воздуха, оставшуюся часть корпуса вентилятора и все шланги отопительной системы. После этого без затруднений можно вытянуть корпус радиатора

После этого без затруднений можно вытянуть корпус радиатора.

Следующий этап работы — это замена вышедшего из строя теплообменника новой деталью и установка всех демонтированных элементов на свои штатные места

При сборке сконцентрируйте внимание на установке пластикового корпуса вентилятора

Важно, чтобы педаль попала в соответствующий слот, иначе отопитель транспортного средства функционировать не будет

А также необходимо проверить состояние салонного фильтра, возможно, он также подлежит замене. Если на патрубках и шлангах имеются видимые дефекты, то их надо заменить. Проследите, чтобы все соединительные хомуты и крепежи обеспечили плотное прилегание деталей, иначе тепла в салоне транспортного средства вы не дождётесь. На этом замену радиатора печки можно считать завершённой.

Замена радиатора отопителя нового образца

Замена радиатора печки ВАЗ-2110 нового образца имеет особенности, связанные со способом присоединения теплообменника к кузову транспортного средства. Для того чтобы осуществить демонтаж детали, потребуется выкрутить центральный болт в нижнем сегменте лобового стекла. Дальше выкручиваются две гайки над впускным коллектором и одна возле салонного фильтра слева. Следующий этап — снятие воздушного фильтра, который прикреплён к печке на четырёх саморезах.

Модифицированный отопитель сформирован из двух частей, которые соединяются тремя саморезами. Надо открутить большой саморез и два дополнительных болта, которые соединяют составляющие части печки. После этого правая составляющая печки отодвигается вправо до предельно возможного положения. Придерживая левый сегмент рукой, необходимо вытянуть правую сторону, повернув её на себя и приподняв вверх. Дальше можно снять левую сторону печки. Через проход звукоизоляционного щитка выводится шланг для отвода пары.

Правый сегмент печки делится ещё на две составляющих. Чтобы разделить правую часть, надо демонтировать крепёжные скобы. Затем правую часть печки можно открыть без приложения значительных усилий. Обзору откроются заслонки отопителя, которые также желательно заменить. Лучшим вариантом для этого будут алюминиевые задвижки, которые отличаются износостойкостью, меньше подвергаются деформации.

Последний этап работ — установка новой детали и сборка всех элементов отопительной системы в обратном порядке. Проследите, чтобы все соединения были хорошо зажаты, так как это значительно отразится на функциональности отопительной системы салона.

Схема печки ВАЗ 2114

На схеме наглядно просматривается устройство печки ваз 2114:

под номером 44 – вентиляционный мотор, 45 – резистор дополнительного сопротивления, 46 – тумблер для переключения скоростей. Эта схема дает понять как работает отопитель ваз 2114.

Схема печки ВАЗ 2114

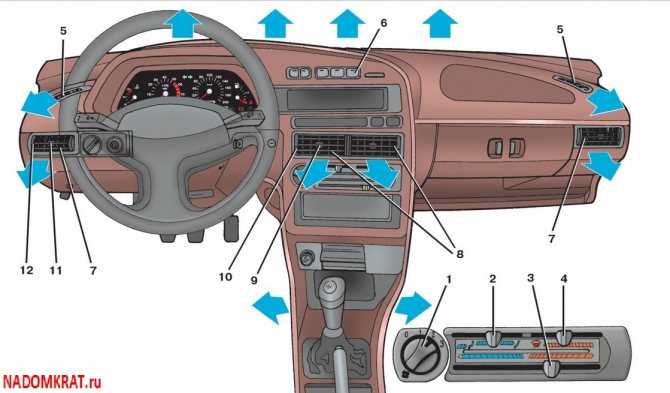

Для проведения диагностики работоспособности печки ВАЗ, необходимо применить следующие действия:

Отопитель ВАЗ 2114 включаем переключателем (1) на 1-ю, затем 2-ю и 3-ю режимы скорости. Рычажком (2) и (4) регулируется желаемое направление воздуха, и последний (4) имеет функцию выбора температуры воздуха. Бывает и так, что даже некоторые не знают, как включить печку на ВАЗ 2114.

Схема печки ВАЗ 2114

В случае отсутствия признаков работы, следовательно, вентилятор совсем не включается. Но если радиатор на некоторых скоростях проявляет признаки работы, следовательно, причина не в неисправности вентилятора, а возможно в резисторе (добавочном), либо отопитель салона ВАЗ 2114 не реагирует на переключатель. Есле же вентилятор работает на полную мощность и температура выбрана по максимуму при полностью прогретом двигателе, а из воздуховода идет холодный воздух. То вероятна причина засора радиатора печки.

Что такое вентилятор печки

Вентилятор — функциональный элемент, который прогоняет сквозь радиатор печки воздух, проникающий в салон. Вентилятор наряду с радиатором, трубками для циркуляции хладагента, жидкостным регулятором и воздуховодом входит в состав отопительного узла. Его назначение — прогонять сквозь нагретый радиатор холодный воздух, создавая теплообмен.

Функции узла

Вентилятор отопителя — это моторчик, обеспечивающий подачу воздуха. Подробнее представить себе его работу можно только в процессе работы всей системы отопления:

  1. В ходе нагревания мотора автомобиля, в него поступает жидкость, охлаждая стенки блока цилиндров и забирая тепло.
  2. Горячий тосол попадает в радиатор отопителя, и последний быстро нагревается.
  3. В работу включается моторчик (вентилятор), подающий потоки холодного воздуха, тем самым охлаждая элемент.
  4. Салон машины начинает теплеть.

Схема отопления ВАЗ 2113–2115 наглядно показывает назначение моторчика

Где находится моторчик печки ВАЗ 2113—2115

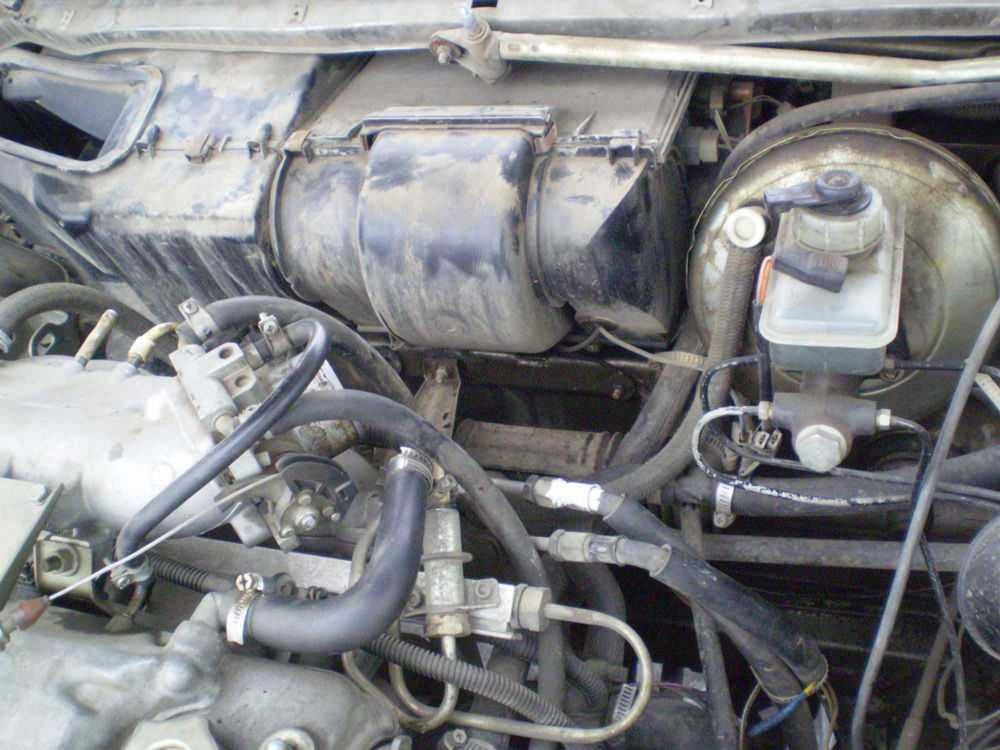

На автомобилях ВАЗ 2113—2115 моторчик отопителя расположен в подкапотном пространстве. Прикрыт он защитным кожухом, зафиксированным четырьмя винтами. Сам вентилятор тоже держится на болтах с гайками, соединяется на кузовной части автомобиля.
