Нива шевроле пониженная и повышенная передача схема

Зачем нужна понижающая передача

Сложно представить себе раздатку без основного функционального компонента – понижающего редуктора. Нахождение рычага в заднем направлении уменьшает значение раздатки до 1,2.

Зафиксировав рычаг спереди, передаточный показатель удается увеличить до значения 2,1. Рычаг, переведенный в нейтральное положение, указывает на передаточное число 0.

Чтобы использовать блокировку, установленную на Ниве, эффективно, используйте такие рекомендации специалистов:

1. Двигаясь по дорожному покрытию хорошего качества, установите переднюю ручку раздатки спереди, а заднюю сзади.
2. Переднюю ручку переводят назад если дорога сменяется скользким покрытием. После того как скользкий участок удалось миновать, переключите рычаги в нормальный режим.
3. Если Нива остановлена, блокировка при выжатом сцеплении может не включаться. Это происходит по причине состыковки зубьев с зубьями шестерни. Как следует поступить в этом случае? Двигаясь как будто на повороте, подключите блокировку. Дифференциал провернется и к зубьям ближе подойдут впадины шестерни. Если выключение затруднено, проделайте это на ходу транспорта, придерживаясь минимальной скорости и выжимая сцепление.

Как работает блокировка межколесного дифференциала на Ниве, наглядно показано в видео:

Для чего предназначена блокировка?

В этом механизме присутствуют валы и шестерни. Предназначается дифференциал для распределения крутящего момента от двигателя к колёсам. В Ниве основными ведущими колёсами являются задние. При помощи дифференциала колёса могут крутиться с разной скоростью, например, при прохождении поворотов. В таком случае одно колесо проходит малый радиус, а другое – большой. Если бы не было дифференциала, то колёса станут пробуксовывать, что станет причиной повышенного износа резины.

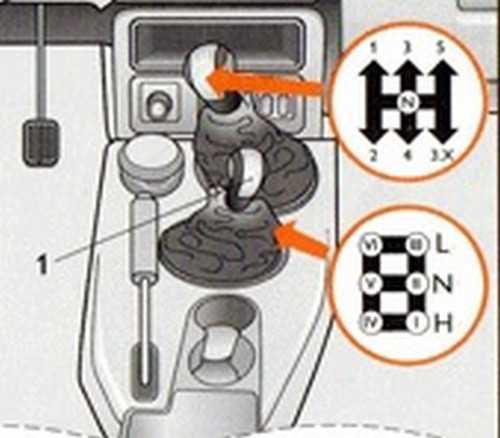

Расположение рычага

При движении по прямой дороге тяга от мотора распределяется между колёсами равномерно. Если одно колесо начинает пробуксовывать, например, на льду, то дифференциал передаёт больше усилия от двигателя именно на него. Такой механизм в основном устанавливают на ведущем мосту. У Нивы же он стоит на:

1. Заднем и переднем мосту.

   Самоблокирующийся дифференциал (передний мост)

   Дифференциал заднего моста

2. Между осями (центральный). Находится между коробкой передач и мостами.

   Межосевой дифференциал

   Валы и шестерни межосевого дифференциала

Как правильно включить полный привод на Ниве Шевроле

Так как Нива Шевроле является априори полноприводным автомобилем, то под переводом на полный привод подразумевается включение блокировки межосевого (но не межколесного) дифференциала раздаточной коробки. Это нужно для того, чтобы задействовать все колеса Шеви Нивы в том случае, если одно из них, скажем, повисло на рычаге над ямой. К сожалению, это не поможет, если произошло такое подвешивание двух колес одновременно по одному борту машины или по диагонали (это называется «диагональным вывешиванием»). Для предотвращения таких неприятностей некоторые владельцы Нив (не только марки Шевроле) ставят межколесные дифференциалы (самоблоки) своими руками.

Как работает трансмиссия нивы

Автомобиль ВАЗ 2121, иначе говоря, «Нива» — поступил в серийное производство в 70-х годах прошлого века. Такой автомобиль относится к классу легковых машин повышенной проходимости. В истории отечественного автопрома «Нива» стала первой машиной, в конструкции которой применялся полный привод. Рассмотрим подробнее устройство трансмиссии. Сделать это следует для того, чтобы понять, почему с учетом почти 40-летней истории трансмиссия нива отличается от множества прочих аналогичных машин, оснащенных полным приводом и возможностью переключения классическим способом или при помощи вискомуфты.

Трансмиссия в ряду семейства «Нивы» (2121, 2131) сконструирована таким образом, что полный привод подается на 4 колеса. Также характерным выступает наличие межосевого дифференциала. Трансмиссия включает в себя КП, раздаточный механизм, пару карданных валов, а также оба моста. Характерным отличием модели 2131 является удлиненный кузов. В остальном преимущественные сходства с первой моделью прослеживаются во всем. От мотора происходит передача крутящего момента через коробки передач на «раздатку», а она, в свою очередь, передает момент к мостам.

Дальше через карданные валы он уходит к редукторам. Передний редуктор через дифференциал и шарниры равных угловых скоростей передает момент на колеса. Аналогично для задних, так же выступающих ведущими, колес. Именно потому, что крутящий момент распределяются на 4 колеса одновременно, привод получил название полного. Обозначением является следующее – 4WD. Еще один отечественный автомобиль, устроенный по схожему принципу с «Нивой», — УАЗ.

Описание возможных проблем с раздаткой

В процессе работы транспортных средств повышенной проходимости детали и узлы раздатки постепенно приходят в негодность, вследствие износа. Чаще всего случаются следующие перебои в работе механизма:

• Не включается передний мост.
• Перегревается раздатка.
• Утечки и повышенный расход масла раздатки.
• Несанкционированное отключение переднего моста.

Периодичность замены смазочной жидкости равна 45 000 км пройденного пути. Первая процедура проводится спустя 60 000 км, а далее – в соответствии с установленным графиком.

• прогреть автомобильные системы и механизмы, для этого нужно завести мотор и проехаться на небольшое расстояние;
• установить машину на эстакаду или над специальной смотровой ямой;
• очистить заливную и сливную пробки раздатки от грязи и пыли;
• подставить под слив емкость для сбора отработанного материала;
• открутить пробки и слить жидкость;
• удалить металлические фрагменты, стружку, осколки и прочие элементы износа;
• завинтить пробку;
• залить в промывочную жидкость (около одного литра);
• запустить мотор;
• прогнать рычаг по передачам раздатки с небольшими задержками;
• выключить двигатель;
• слить промывочный состав;
• заправить раздатку новым маслом;
• проверить уровень масла ;
• при необходимости добавить нужное количество.

Для раздатки внедорожника Нива 2121 чаще всего используются трансмиссионные масла известных брендов Mobil, ТНК, Castrol класса GL-4.

Нашли в другом магазине товар дешевле? Сообщите нам, мы оперативно проверим информацию и компенсируем разницу при покупке онлайн. Условия

Артикул: 2121-2403021-22

Применяется для автомобилей ВАЗ 2101-07, 2121-21214, 2131 Нива, Нива Шевроле 22 шлица задний мост до 2002-2003 г.

Для дрифта не использовать!

Демонтаж демультипликатора Нива 2121

Снять узел приходится не только в случаях ее поломки. Иногда ее демонтируют для доступа к другим узлам. Чтобы снять коробку, понадобится обычный набор инструментов. Последовательность, как снять раздатку на Ниве 2121, следующая:

1. Поднять автомобиль на подъемнике или загнать на эстакаду (смотровую яму).
2. В салоне снять декоративный тоннель между передними сидениями, открутить крепления, приподнять крышку и отключить провода лампы блока дифференциала.
3. От раздатки отсоединить тросик привода спидометра.
4. Отсоединить задний и передний карданы.
5. От фланца КП отсоединить мягкую муфту (открутить первый набор болтов крепления, провернуть муфту и открутить оставшиеся).
6. Обжать муфту хомутом и извлечь болты.
7. Установить регулируемую опору под раздатку и открутить крепления.
8. На опоре опустить раздаточную коробку.

Chevrolet Niva 2006, 80 л. с. — запчасти

Chevrolet Niva, 2011

Комментарии 14

спасибо Мужики будем пробовать

КПП:І передача — 3,67ІІ передача — 2,1ІІІ передача — 1,36ІV передача — 1V передача — 0,82Задняя — 3,53

РК:высшая передача — 1,2низшая передача — 2,135

Главные передачи переднего и заднего мостов с передаточным числом — 3,9

у третьей пониженной максимальная ниже, а тяга выше чем на второй повышенной, эластичнее она получаетсяwww.niva-faq.msk.ru/tehnika/transmis/calc.htm

все просто:в ниве есть повышенная передача и пониженная, отличаются передаточными числами, пониженная лучше тянет, но ниже скорость, там где необходима тяга — снег, грязь, горы — включаем пониженную, на ней можно также кататься на 1-2-3-4-5, только скорость будет ниже, а обороты вышезатем есть еще и блокировка межосевого дифференциала, то есть распределение крутящего момента между осями 50/50. Без блокировки крутящий момент передается на четыре колеса, но распределятся по принципу где легче, то есть если есть на колесо нагрузка, то крутящий момент на это колесо снижается. Может оказаться так, что переднее колесо будет пробуксовывать больше, чем заднее. Поэтому в тяжелых условиях: сильная грязь, глубокий снег, крутой подъем, когда существует риск закопаться или в подъеме пробуксонуть — включаем блокировку, потом отключаем.

как включать: пониженная включает только на полностью остановленном автомобиле, рычаг вперед до упора, между повышенной и пониженной есть нейтраль. Таким образом, схема на картинке неверная. Повышенную рекомендуют включать при остановленном авто, но на практике она нормально включается на скорости до 20 км/ч без нагрузки при оборотах двигателя в районе 2000.

Далее переходим к блокировке — включить и выключить ее можно из любого положения, как на ходу так и на стоячем авто. Иногда включить блокировку не получается, это нормально. Чтобы включить начинаем движение вперед или назад немного виляя влево-вправо и включаем блокировку. поэтому блокировку нужно включать перед говнами, так как в говнах можно и не включить.

как использовать блокировку: все сходятся во мнении, что ее нужно включать пред серьезными препятствиями: глубокая грязь, снег, крутые подъемы и выключать при движении по нормальной дороге, пусть даже и грязной или снежной. Я включаю блокировку когда проезжаю непонятную мне лужу или когда снега выше ступицы.

На счет использования блокировки в гололед мнения разошлись — кто-то рекомендует включать, кто-то нет. я не включаю, так как особой разницы поведения на льду не увидел.

Стоит знать, что езда на заблокированном дифференциале увеличивает нагрузку на трансмиссию (поставь авто на ровную дорогу и выверни руль в сторону, затем попробуй ее толкнуть и прокатить на блокировке и без) и увеличивает износ резины.

Переключать режимы можно из любого положения в любой — из повышенной в пониженную, отсюда в блокировку, потом в нейтраль, потом снять блокировку, поставить, переключить в повышенную, опять снять.

Удачи. Помни для снега и грязи самая лучшая передача — третья пониженная)))

Chevrolet Niva

ПЕРВАЯ ПОНИЖЕННАЯ

Здесь все гораздо проще. Пониженная передача нужна, лишь если автомобилю не хватает тяги — в рыхлом песке, густой грязи, на крутом подъеме либо с тяжелым прицепом на крюке.

Если момент ограничен сцеплением колес с грунтом, излишняя тяга вредна. Пробуксовка лишь усугубит положение. Трогаться в таких условиях можно, лишь ограничивая подачу газа, то есть величину крутящего момента. Пониженная передача в таких условиях зачастую может осложнить ситуацию.

Когда силы сопротивления больше сцепления, движение попросту невозможно. Тогда придется расчистить колею или убрать снег из-под машины.

Так что если ваш полноприводник буксует в снегу четырьмя колесами, берите лопату или ищите трактор. Буксует двумя — включение блокировки еще поможет. Переход на пониженную передачу оправдан, если не хватает тяги, то есть мотор не способен провернуть колеса.

Внедорожник Нива Шевроле создан таким образом, что в нем постоянно работает полный привод. Это означает, что в попытке выбраться из водоема или болота будут участвовать не два колеса, а все четыре, поэтому полный привод так и называется 4х4. Но тем водителям кто не выезжает за город, и эксплуатирует авто в городе и на асфальте, не всегда нужна функция полного привола. Что нужно знать, чтобы иметь возможность отключения переднего привода при его ненадобности, а также основные важные моменты его использования. Обо всем этом рассмотрим информацию в данном материале.

Виды

Существует несколько типов блокировки. Так, при полной узлы в дифференциале соединяются очень жестким образом, а энергия вращения будет отдаваться на то из колес, у которого сцепление с дорогой лучше. Также существует неполная принудительная блокировка межколесного дифференциала. «Нива» позволяет ограничить воздействие на детали механизма, а крутящий момент повысится на колесе с лучшим сцеплением.

Элемент блокируется следующим образом. Корпус соединяется с одной из полуосей, а движение сателлитов ограничено. При помощи принудительной блокировки обеспечивается действительно полная блокировка колес на одной оси.

Она необходима для того, чтобы машина могла пройти через очень тяжелые и трудные участки.

Привод механизма может быть механическим, электрическим либо пневматическим. Так, например, применение кулачковой муфты позволяет объединить корпус механизма с полуосью.

Пока водитель не включил систему, механизм находится в своем обычном режиме работы. Когда же включается она, то крутящий момент будет равномерно распределен на каждой полуоси.

Назначение раздаточной коробки

Если создать в автомобиле постоянный полный привод и обеспечить постоянный крутящий момент на карданных валах заднего и переднего моста, то такая техника способна преодолевать препятствия в виде бездорожья, но не более. Однако к езде по трассе на относительно высоких скоростях авто не будет приспособлено.

• Возникнет излишняя нагрузка на детали, распределяющие момент по осям.
• Увеличится расход топлива.
• Возникнет эффект подъедания резины.

Раздатка на автомобиле Шевроле Нива выполняет сразу две функции. Она обеспечивает распределение момента сил по осям с возможностью его подачи на оба моста одновременно.

Также раздатка преобразует крутящий момент, увеличивая его за счет понижения числа оборотов на передаче. Здесь под передачей подразумевается пара шестерен, находящихся в зацеплении и обладающих определенным передаточным отношением. Эти две функции могут выполняться вкупе или раздельно.

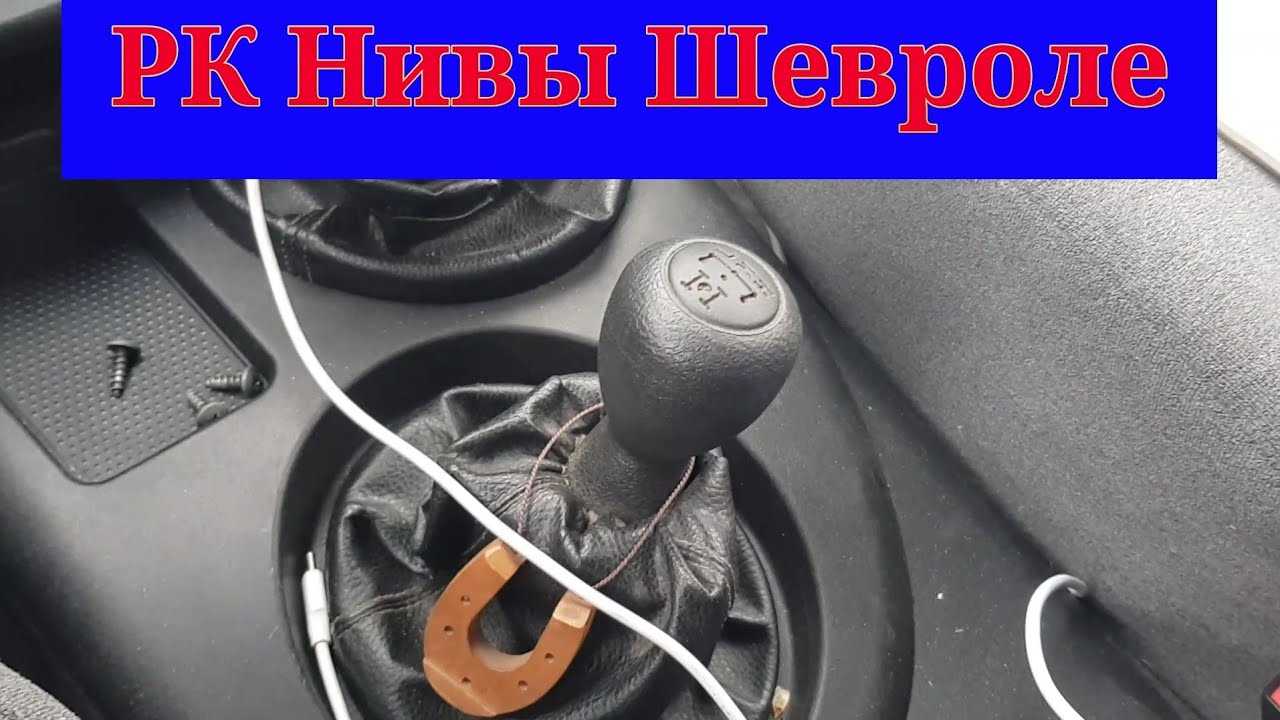

Как пользоваться раздаткой на ниве

Раздатка на Шеви Нива в нормальном рабочем положении- это блокировка дифференциала, первый рычаг межосевого, должен быть разблокирован и находится в крайнем переднем положении, повышенная передача находится в крайнем заднем положении.

Какой привод у Нивы — трансмиссия распределяет полный привод на все четыре колеса, у всех моделей Нива.

Как включить полный привод на ниве

В нормальном рабочем положении органы управления раздаточной коробки от себя удалены, в таком положении работает полный привод. Передняя ручка от себя, задняя наоборот к себе. Блокировка вперед-это пониженная повышенная.

Пониженную передачу нужно включать на стоячем автомобиле, потому если двигаться можно поломать зубья, запороть что-то, не стоит этого делать. При преодолении сложных участков, нужно выжать сцепление, включить рычаг кпп пониженную «на себя».Рычаг кпп передач Нива работает плавно.Сама коробка передач Нива не должна шуметь. Должно все включаться без усилий, без заеданий.

Проверка блокировки

Нужно вывести любой из колес и включить блокировку на себя, включить передачу и тронуться с места. Если машина не тронулась, блокировка значит не работает. Могут быть поломки. Блокировку можно включать как на стоячем автомобиле, так и в движении. На стоячем может включиться, а может не включиться, в зависимости от того как расположены зубья на дифференциале. Они могут быть немного смещены. Если не включается, надо проехать на автомобиле пару метров вперед или назад.

Включаем пониженную передачу, заводим машину, включаем первую и поехали. Когда едем отпускаем немного педаль газа тянем ручку блокировки на себя, загорелась индикаторная лампа. При нагрузке, если едите в натяг она не выключится. При небольшой перегазовке пониженная передача включается и также спокойно выключается.

При разгоне из нейтрального положения не включить пониженную передачу, т.к. она начнет хрустеть до полной остановки. Остановились, включили пониженную, если требуется и поехали дальше. Чтобы включить повышенную при движении ручку вниз и до конца.

Нива блокировка дифференциала заднего моста

ВАЗ 2121, Нива – один из самых признанных внедорожников в мире. Несмотря на, без малого, сорокалетнюю историю и почти не изменившийся за это время внешний вид, автомобиль до сих пор востребован и имеет своего покупателя. Их прельщает неприхотливость автомобиля и его проходимость. Второе качество Ниве обеспечивает уникальная в своем роде трансмиссия с постоянно включенным полным приводом и возможности блокировки дифференциалов. Однако даже сами владельцы внедорожника не всегда правильно понимают назначение рычагов в салоне автомобиля. Поэтому короткий ликбез по раздатке, дифференциалам и блокировкам, будет совсем не лишним.

Немного о трансмиссии Нивы Основными узлами трансмиссии ВАЗ 2121 и всех последующих модификаций являются:

• Карданные валы;
• Коробка передач;
• Раздаточная коробка на два диапазона;
• Передний и задний мост.

Первые два пункта понятны и особых вопросов не вызывают, а оставшиеся нужно рассмотреть немного подробнее.

Мосты Нивы

Основой любого ведущего моста является дифференциал. Без него автомобиль мог бы ехать только прямо. Дело в том, что при повороте левое и правое колесо проходят разное расстояние, и если они будут жестко насажены на ось – пробуксовки одного из них не избежать

Это не принимая во внимание того факта, что нагрузка на ось в этом случае превысит все пределы. Теоретически, на практике этого не происходит и именно благодаря дифференциалу

Он распределяет усилие таким образом, что всегда крутится только одно колесо.

Оно не является ведущим постоянно, как могло показаться, это было бы слишком просто. Тяговое усилие передается колесу, которое встречает меньшее сопротивление. Именно поэтому, когда машина стоит одним колесом на сухом асфальте, а другим на льду, то крутиться будет именно то, под которым находится скользкая поверхность.

Применительно к Ниве, дифференциалов у нее три. Два в переднем и заднем мостах, межколесные, и один, межосевой, в раздаточной коробке. Для чего он нужен? Это обратная сторона постоянного полного привода. Дело в том, что если обоим мостам передать одинаковое усилие, то машина сможет двигаться только прямолинейно. Чтобы она смогла поворачивать, тяговое усилие на мосты должно изменяться, по аналогии с колесами на каждом из них. Чем больше нагрузка на мост, тем меньше на нем должен быть крутящий момент. Иначе, при полном приводе поломок не избежать.

Принудительная блокировка дифференциала на Ниву

Что такое блокировка дифференциала на ниву? Межосевой дифференциал – это хорошо. Но ведь могут сложиться условия, при которых вращаться будет всего одно колесо из четырех. Какой смысл в полном приводе? Тольяттинские конструкторы это предусмотрели. Нива снабжена принудительной блокировкой межосевого дифференциала. Это значит, что водитель, в случае необходимости может уровнять скорости обоих мостов.

Таким образом, постоянно будут вращаться по одному колесу на разных осях, в результате проходимость машины значительно повышается. Но использовать принудительную блокировку можно только по бездорожью. Кстати, некоторые водители, не особо вникают в конструкцию Нивы и ошибочно считают что, переключая малый рычаг назад, они включают передний мост. Нет, эта ручка как раз и блокирует межосевой дифференциал.

Из соображений проходимости было бы очень хорошо, если бы, пусть непродолжительное время, вращались все 4-е колеса. В этом случае автомобиль немногим бы уступал трактору. Но Нива имеет, так называемый, свободный межколесный дифференциал, т. е. крутящий момент поочередно подается на одно из колес и принудительные блокировки на ниву не предусмотрена.

Более того, такой блокировки нет и у Шевроле-Нивы.

Покупаем ручные лебедки для авто: секреты выбора.

Думаете сделать тюнинг Toyota Land Cruiser Prado 150 для разных ситуаций? В этом вам поможет нам материал.

Лучшая грязевая резина на Ниву и другие внедорожники: как правильно выбрать.

Американскому концерну настолько понравилась трансмиссия, что они перенесли ее на совместный автомобиль почти без изменений. « Почти» – потому, что конструкторы GM объединили управление раздаткой и принудительной блокировкой дифференциала. Как результат – два рычага вместо трех. Патриотично настроенные владельцы отечественных внедорожников, считают, кстати, удобство от такого новаторства сомнительным. Еще одно изменение коснулось крепления раздаточной коробки. Благодаря ее новым опорам, вибрации в салоне стало гораздо меньше.

Межколесный дифференциал и его связь с мостами Нивы Шевроле

Специалисты утверждают, что межколесный дифференциал – это основа каждого ведущего моста данного транспортного средства. Это связано с тем, что при отсутствии дифференциального устройства Нивы Шевроле смог бы ездить только по прямой. Объяснение заключается в следующем: совершая поворотное движение колеса, соединенные одной осью, проходят разное расстояние. При жестком осевом креплении одно из них обязательно начнет пробуксовывать. К тому же нагрузка на него будет производиться запредельная.

Специалисты разработали устройство, которое помогает избежать неприятностей с колесами во время совершения поворотного движения всем транспортным средством. Оно называется межколесным дифференциалом. Устанавливается дифференциальное устройство между колесами, соединяемых одной осью. Основной функцией дифференциала является распределение возможных усилий на одно колесо.

На внедорожнике Нива Шевроле межколесных дифференциальных устройств установлено сразу три штуки:

• первый межколесный – на переднем мосте;
• второй межколесный – на заднем мосте;
• третий межосевой помещен в раздаточную коробку передач.

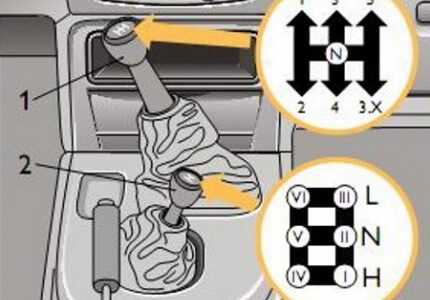

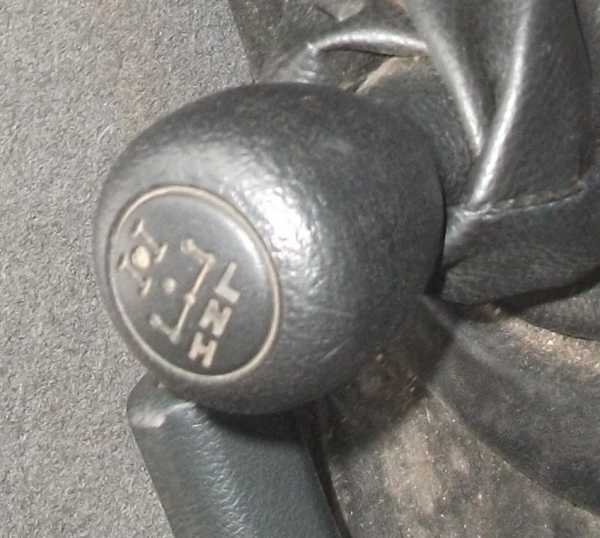

Режимы передач

Давайте разберем более подробно как пользоваться раздаткой на Ниве Шевроле. Она служит для переключения на пониженную передачу, а так же блокирует межосевой дифференциал, делать это можно одновременно. Для того чтобы включить пониженную передачу необходимо переключить рычаг в право вверх, для блокировки рычаг нужно потянуть влево до самого конца. Ручка имеет следующее обозначение:

• Low(L)- понижение;
• N-нейтральная;
• High(H)- обычная, повышенная.

Пониженная передача включается на скорости не больше 5 километров в час, или после полной остановки. Для того чтобы преодолеть крутой подъём, или при движении где имеется слабый грунт, чтобы скорость автомобиля была минимальная и при этом устойчивая, пониженную передачу нужно включать заранее. Например если вы едите по ровной дороге на второй или третей передаче, и перед вами появляется плохой участок дороги, нужно остановиться и переключиться на пониженную.

Межосевой дифференциал включать на высокой скорости не рекомендуется, так как автомобиль в момент переключения может сильно занести. Производить блокировку желательно там где имеется скользкое покрытие, и колёса начинают пробуксовывать.

К ним относятся такие:

1. Переключение раздатки надо проводить только тогда, когда автомобиль не движется.
2. Включать дифференциал можно и при движении транспорта.
3. Переходить на пониженную передачу можно при движении авто.
4. Чтобы обеспечить продолжительную и бесперебойную работу дифференциала, надо периодически его включать, особенно в зимнее время. Делать это следует раз в 7 дней.

А еще интересно: Подергивание двигателя на холостых оборотах: причины неисправности

Среди отечественных автолюбителей Нива Шевроле – достаточно популярный внедорожник, который приходится по душе не только любителям экстремального вождения, но и приверженцам размеренной езды за пределами города. Многим известно, что одной из особенностей автомобиля такой марки является присутствие в нем раздатки.

При помощи данного узла можно включать пониженную передачу, блокировку или же одновременно две функции – в зависимости от условий. Вопросом о том, как правильно должна использоваться раздатка Нива Шевроле интересуется множество счастливых владельцев подобного транспортного средства и те, кто только намерен его приобрести.

Следует сразу же отметить, что включить и блокировку, и передачу можно одновременно, используя рычаг Шевроле, который переключает передачи. Так, рычаг переключается вправо, а затем сразу же вверх для включения пониженной передачи. Для переключения обратно на повышенную рычаг следует просто переводится назад.

Используя раздатку Нива Шевроле, кроме вышесказанного, также включается и нейтральная передача, при этом автомобиль будет надежно оставаться на одном месте. Блокировка может быть включена в любое время – на обычной передаче, на пониженной –достаточно просто переключить рычаг Шевроде влево.

Данный механизм может действовать в пяти режимах:

• Включена «нейтралка».
• Разблокирован дифференциал при выключенной «понижайке». В данном случае крутящий момент распределяется в соотношении один к двум.
• Дифференциал заблокирован при включенной повышающей передаче. Здесь распределение момента производится автоматически, в зависимости от качества сцепления колес с дорогой.
• Включена понижающая передача, и выключена блокировка дифференциала. Передача усилий происходит в таком же соотношении, как и в первом случае.
• Дифференциал заблокирован, и включена «понижайка». В данном случае все мосты жестко заблокированы между собой, в том числе и полуоси. Крутящий момент производится неравномерно, в зависимости от типа дорожного покрытия (грязь, песок и так далее). В таком режиме работы достигается наилучшая проходимость автомобиля. Но ездить с постоянно включенной понижающей передачей и с блокировками не получится. Так возрастает нагрузка на подшипники раздатки. «Нива Шевроле» потребует вскоре серьезного вмешательства в трансмиссию. Также значительно растет расход топлива, сильно «подъедает» резину.
