Зачем нужна понижающая передача
Сложно представить себе раздатку без основного функционального компонента – понижающего редуктора. Нахождение рычага в заднем направлении уменьшает значение раздатки до 1,2.
Зафиксировав рычаг спереди, передаточный показатель удается увеличить до значения 2,1. Рычаг, переведенный в нейтральное положение, указывает на передаточное число 0.
Чтобы использовать блокировку, установленную на Ниве, эффективно, используйте такие рекомендации специалистов:
- Двигаясь по дорожному покрытию хорошего качества, установите переднюю ручку раздатки спереди, а заднюю сзади.
- Переднюю ручку переводят назад если дорога сменяется скользким покрытием. После того как скользкий участок удалось миновать, переключите рычаги в нормальный режим.
- Если Нива остановлена, блокировка при выжатом сцеплении может не включаться. Это происходит по причине состыковки зубьев с зубьями шестерни. Как следует поступить в этом случае? Двигаясь как будто на повороте, подключите блокировку. Дифференциал провернется и к зубьям ближе подойдут впадины шестерни. Если выключение затруднено, проделайте это на ходу транспорта, придерживаясь минимальной скорости и выжимая сцепление.
Как работает блокировка межколесного дифференциала на Ниве, наглядно показано в видео:
Инструкция по монтажу самоблока своими руками
Чтобы установить на Ниву самоблокирующийся дифференциал, необязательно обращаться в автосервис. Это вполне реально сделать и своими руками при условии, что человек неплохо разбирается в устройстве автомобиля. Вид дифференциала и место его установки особого значения не имеют.
Для начала нужно определиться с местом выполнения работ, оно должно быть достаточно просторным. С помощью нескольких домкратов понадобится поднять Ниву на вес, произвести демонтаж колёс, затем слить машинное масло из корпуса редуктора в какую-либо ёмкость и снять привод ведущего моста. Для этого достаточно накидным ключом отвернуть все гайки крепления передней крышки к картеру редуктора, снять крышку и прокладку.
Теперь необходимо надёжно и качественно провести операцию по демонтажу полуосей, что без специального съёмника сделать весьма трудно. Металл зажимается на поворотных шлицах, что требует прикладывания больших усилий, которых хватит не у каждого человека. Демонтаж полуосей проводится следующим образом:
- Откручиваются все гайки болтов на пластине крепления подшипника полуоси.
- Фиксируется тормозной механизм. Это можно сделать с помощью болтов или проволоки. Если механизм не закрепить, тормозные трубки могут оторваться.
- Снимается сама полуось. При достаточной сноровке это можно сделать руками, но лучше с помощью съёмника.
Затем необходимо поменять подшипники. Для этого потребуется гидравлический пресс. Он поможет обеспечить посадку обоймы на вал, причём с довольно-таки высокой точностью. Для замены необходимо:
- Отвернуть гайку подшипников ступицы и вынуть втулку. Отвернуть гайку крепления рычага к поворотному кулаку.
- Вынуть ступорную пластину и отвернуть рычаг от поворотного кулака.
- Отсоединив все крепления, разъединить кулак и ступицу с тормозным диском. Вынуть подшипник, предварительно зажав поворотный кулак в тиски. При сборке подшипник одевается с помощью пресса.
После того как при помощи специальных шайб с переменной толщиной будет выполнена регулировка зазоров в главной передаче, можно начинать сборку узла. Регулировку зазоров выполнить довольно сложно, да и специальное оборудование понадобится, но для обеспечения точности можно использовать безмен. Для работы с ним следует намотать один конец шнура длиной 1 м на фланец, а другой закрепить за весы. Потянув устройство в намотке, нужно будет зафиксировать момент проворачивания.
Для того чтобы обеспечить правильную работу редуктора, перед сборкой половин обычно проводится герметизация деталей. При ее отсутствии возможно появление неисправностей в процессе эксплуатации, а также выход определённых запчастей из строя. После нанесения герметика нужно подождать некоторое время, чтобы он застыл. Затем следует залить новое масло в корпус редуктора. Все уплотнительные соединения, которые были повреждены при демонтаже, а также те из них, которые носят следы протекания масла, необходимо полностью заменить на новые. Теперь можно приступать к сборке всех механизмов в обратном порядке.
Целесообразность такого действия, как блокировка дифференциала на Ниву, зависит от того, зачем она нужна водителю. При необходимости передвижения по труднопроходимым участкам она понадобится. Если же автолюбитель намерен ездить по нормальной асфальтной дороге, то ставить на Ниву самоблокирующийся дифференциал вряд ли стоит. Какой именно самоблок выбрать и куда его поставить, зависит от предпочтений водителя.

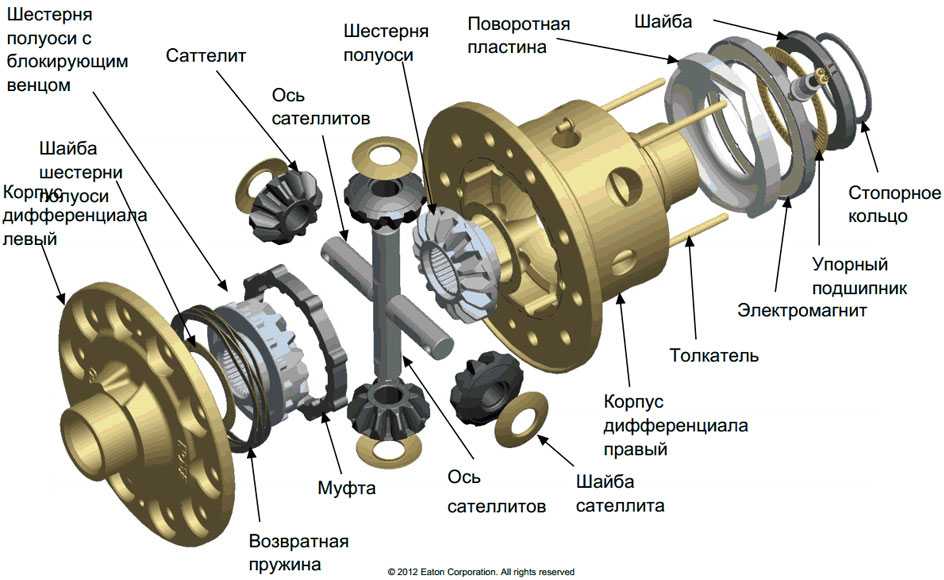

Самоблокирующийся дифференциал (в народе «самоблок») ─ устройство, которое автоматически перераспределяет потоки мощности от разности моментов сил на ведущих колесах, в зависимости от их коэффициента сцепления с дорогой. Другими словами, колесо, которое оказалось вывешенным или проскальзывает, получит минимальное количество крутящего момента. А нужен ли такой дифференциал Ниве 4х4?
Характеристики и правила выбора
Выбор самоблокирующегося дифференциала обуславливается моделью автомобиля, условиями его эксплуатации, стилем вождения и многими другими параметрами. Например, шариковый дифференциал увеличивает нагрузку на рулевое управление, что фактически меняет стиль вождения того, кто находится за рулём. В основном это ощущается при выполнении разворотов и поворотов, но может повлечь за собой поломки комплектующих трансмиссии.
Если правильно подходить к выбору самоблока, то необходимо учитывать, на какую ось автомобиля будет устанавливаться механизм, так как количество шлицов у различных моделей разное — двадцать два или двадцать четыре.
Особенности работы дифференциала
Момент распределяется таким образом, что передается туда, где нагрузка меньше. Подтверждением сказанному может служить обычная картина – машина стоит тремя колесами на асфальте, а одним – на льду. Тронуться с места ей не удается. Сила трения резины о лед гораздо меньше, чем резины об асфальт, а значит, и нагрузка на колесе, стоящем на льду, меньше, чем на других.
А дифференциал весь крутящий момент передает в сторону минимальной нагрузки. В результате одно колесо вращается с бешеной скоростью, а остальные стоят на месте, автомобиль не движется. Примерно так же выглядит ситуация, когда автомобиль не может подняться в гору по обледеневшей дороге. В этом случае одно колесо, попавшее на наледь, крутится, но машина стоит.
Производится никому не нужная работа. Колесо «шлифует» дорожное покрытие (наледь). Избавление от подобной бесполезной работы – блокировка как на «Ниве», так и на любом другом автомобиле, приспособленном к трудным дорогам. Но обычно описываемые устройства есть далеко не на всех машинах.
Оптимизация технического состояния агрегата
Комплектация Нивы предусматривает установку дифференциала для езды по дорогам со стандартным покрытием. Если предполагается использование «железного коня» в качестве внедорожника, то доработки понадобятся. При стандартных условиях эксплуатации на Ниве крутящий момент автоматически поступает на ту ось, где наблюдается его нехватка. Для комфортной езды по бездорожью необходимо передать крутящий момент на все колеса в равном объеме.
Поможет ознакомление с тем, как пользоваться раздаткой крутящего момента. Если есть необходимые знания, оптимизация проводится собственными силами. Технически правильная схема действий выглядит следующим образом:
- Установка принудительной системы, работающей в автоматическом режиме. К ее сильным сторонам относится способность выдержать испытание сильным бездорожьем. Система принудительной блокировки дифференциала монтируется только при условии эксплуатации транспортного средства большую часть времени на дорогах с неудовлетворительным покрытием.
- Частично автоматическая система — используется для частичной компенсации пробуксовки заднего или фронтального моста. Его установка целесообразна только в одном случае, когда общий объем пройденных по бездорожью километров превышает 1/3 от общего километража пути.
Водители со стажем рекомендуют придерживаться указанных советов. Если поставить систему без учета специфики движения, то велика вероятность повышенного износа ходовых частей автомобиля. Нелишним будет для тех, кто только планирует обзавестись личным автомобилем, осознать разницу между двумя понятиями.
Межколесный блок автомобиля Нива Шевроле передает крутящий момент между левым и правым колесом. Система работает только в пределах того моста, где она была установлена. Межосевой блок автомобиля — динамическое перекидывание крутящего момента между задним и передним мостом.
В режиме «по умолчанию» производитель устанавливает на выпускаемые машины только один вид блокировки дифференциала. До момента покупки необходимо уточнить эту деталь, воспользовавшись техническим описанием. При этом нужно помнить, что использование всего и сразу категорически запрещено. Автомобиль Шевроле Нива предусматривает безопасное использование только одного вида блокировки.
Как определить включена ли блокировка дифференциала на Ниве Шевроле
Определить, включена ли блокировка межколесного дифференциального устройства, можно, даже не покидая салона Нивы Шевроле. Рассмотрим, как это сделать:
- Найдите между пассажирским и водительским сидением два рычага управления:
- рычаг переключения передач (с длинной рукояткой);
- рычаг управления раздаточной коробки машины (с короткой рукояткой);
- передвинуть рычаг управления раздаточной коробки вперед – это включится пониженная передача к ведущим мостам колес от коробки передач.
- Передвинуть рычаг управления раздаточной коробки назад – это выключится пониженная передача.
- Передвинуть рычаг управления раздаточной коробки «влево-вправо». Это переключится блокировка межколесных дифференциальных устройств:
- в левую сторону – включение;
- в правую сторону – отключение.
Как видим, рычагом управления раздаточной коробки можно не только переключать ступени передач, но и управлять процессом блокирования межколесного дифференциального устройства. Это связано с тем, что блокировка автомобильного дифференциала выступает частью течения функционирования полноприводного механизма Нивы Шевроле. Включенная в нужный момент блокировка способствует беспрепятственному передвижению внедорожника в труднопроходимых дорожных условиях.
Нива – автомобиль, который выпускается с 1977 года. Отличается он от других отечественных машин постоянным полным приводом. Что это означает, знают немногие автолюбители, хотя и наслышаны об этой особенности транспортного средства, схему устройства легко можно найти в интернете.Полный привод в Ниве обустроен для всех 4-х колес, а межосевой дифференциал блокирован. Состоит механизм из коробки передач, раздаточной коробки, рассчитанной на 2 ступени, и карданных валов, расположенных в передней и задней части машины. Также сюда входят передний и задний мосты.
Когда двигатель начинает вращаться, импульс поступает на коробку передач и раздаточную коробку, после чего крутящий момент распределяется к переднему и заднему мосту одновременно. После в действие приводятся редукторы, за ними начинают вращение передние и задние колеса Нивы. Крутящий момент заставляет вращаться сразу 4 колеса, поэтому его называют полным. Но ведущими все равно остаются задние колеса.
Особенности работы дифференциала
К особенностям нивовской трансмиссии впору отнести наличие межосевого дифференциала, который связывает задний и передний мост. В результате колеса могут вращаться не только под разными углами, но и с разными угловыми скоростями, что существенно влияет на управляемость в условиях непроходимости дорог.
На практике механическая блокировка при некотором неудобстве оказывается лучше, чем современная электромагнитная муфта, используемая для этих целей. Например, Renault Duster не так легко справится с задачей в условиях сурового бездорожья, так как цифровой блок управления может обеспечить передачу ограниченного момента. При этом данный эффект не будет наблюдаться у Нивы с механической блокировкой.
Если оставить межосевой дифференциал заблокированным, это не только скажется в виде повышенного износа, но и значительно снизит управляемость автомобиля. Включенный режим блокировки дифференциала будет отмечен горящим индикатором на приборной панели Нивы
Обратите внимание, что блокировка не исключит потерю сцепления одним колесом
Для преодоления сложных участков трансмиссия позволяет использовать низшую передачу с высоким передаточным числом (2,135), при высшей передаче параметр составляет 1,2 и предназначен для движения в нормальных условиях. В раздаточной коробке указаны разные режимы высшей и низшей передачи. Низшая включается перед въездом на заснеженный участок, зыбкие грунты, горки и при подсоединенном грузе на буксировке.
Момент распределяется таким образом, что передается туда, где нагрузка меньше. Подтверждением сказанному может служить обычная картина – машина стоит тремя колесами на асфальте, а одним – на льду. Тронуться с места ей не удается. Сила трения резины о лед гораздо меньше, чем резины об асфальт, а значит, и нагрузка на колесе, стоящем на льду, меньше, чем на других.
А дифференциал весь крутящий момент передает в сторону минимальной нагрузки. В результате одно колесо вращается с бешеной скоростью, а остальные стоят на месте, автомобиль не движется. Примерно так же выглядит ситуация, когда автомобиль не может подняться в гору по обледеневшей дороге. В этом случае одно колесо, попавшее на наледь, крутится, но машина стоит.
Производится никому не нужная работа. Колесо “шлифует” дорожное покрытие (наледь). Избавление от подобной бесполезной работы – блокировка как на “Ниве”, так и на любом другом автомобиле, приспособленном к трудным дорогам. Но обычно описываемые устройства есть далеко не на всех машинах.
Но выход есть. Надо включить межосевую блокировку. Как работает на “Ниве” такое устройство? В раздаточной коробке есть специальная муфта. При включении блокировки она соединяет валы, передающие момент на мосты. Скажем так, между ними принудительно поровну делится усилие, выдаваемое двигателем. Таким образом, момент не уходит весь на буксующее колесо, а часть его поступает на передний мост (в нашем примере).
Теперь начинает работать полный привод. На передний мост при включенной блокировке принудительно поступает половина момента, выдаваемого двигателем. Благодаря этому автомобиль начинает двигаться. Как только он тронется с места, прекратится пробуксовка заднего колеса, и крутящий момент поступит на все остальные. Тогда “Нива” благополучно преодолеет трудный участок.
Надо отметить, что автомобиль “Лада 4х4” не является единственным обладателем описанного устройства. Подобная блокировка дифференциала работает как на “Шевроле-Ниве”, так и на других моделях внедорожников, правда, реализована она может быть по-разному. Но тем не менее выполняет аналогичные задачи.
Нива блокировка дифференциала заднего моста
ВАЗ 2121, Нива – один из самых признанных внедорожников в мире. Несмотря на, без малого, сорокалетнюю историю и почти не изменившийся за это время внешний вид, автомобиль до сих пор востребован и имеет своего покупателя. Их прельщает неприхотливость автомобиля и его проходимость. Второе качество Ниве обеспечивает уникальная в своем роде трансмиссия с постоянно включенным полным приводом и возможности блокировки дифференциалов. Однако даже сами владельцы внедорожника не всегда правильно понимают назначение рычагов в салоне автомобиля. Поэтому короткий ликбез по раздатке, дифференциалам и блокировкам, будет совсем не лишним.
Немного о трансмиссии Нивы Основными узлами трансмиссии ВАЗ 2121 и всех последующих модификаций являются:
- Карданные валы;
- Коробка передач;
- Раздаточная коробка на два диапазона;
- Передний и задний мост.
Первые два пункта понятны и особых вопросов не вызывают, а оставшиеся нужно рассмотреть немного подробнее.
Мосты Нивы

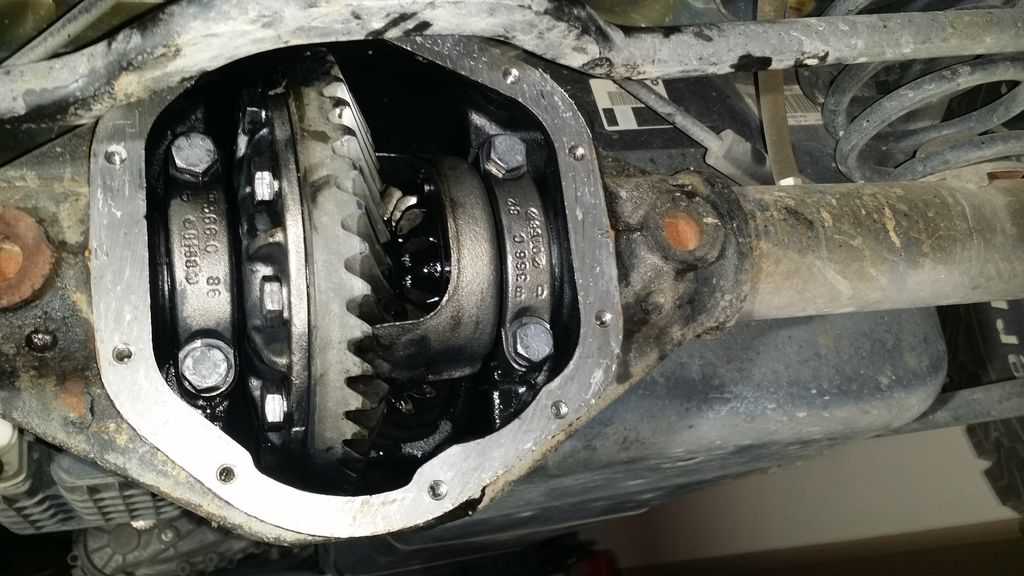

Основой любого ведущего моста является дифференциал. Без него автомобиль мог бы ехать только прямо. Дело в том, что при повороте левое и правое колесо проходят разное расстояние, и если они будут жестко насажены на ось – пробуксовки одного из них не избежать
Это не принимая во внимание того факта, что нагрузка на ось в этом случае превысит все пределы. Теоретически, на практике этого не происходит и именно благодаря дифференциалу
Он распределяет усилие таким образом, что всегда крутится только одно колесо.
Оно не является ведущим постоянно, как могло показаться, это было бы слишком просто. Тяговое усилие передается колесу, которое встречает меньшее сопротивление. Именно поэтому, когда машина стоит одним колесом на сухом асфальте, а другим на льду, то крутиться будет именно то, под которым находится скользкая поверхность.
Применительно к Ниве, дифференциалов у нее три. Два в переднем и заднем мостах, межколесные, и один, межосевой, в раздаточной коробке. Для чего он нужен? Это обратная сторона постоянного полного привода. Дело в том, что если обоим мостам передать одинаковое усилие, то машина сможет двигаться только прямолинейно. Чтобы она смогла поворачивать, тяговое усилие на мосты должно изменяться, по аналогии с колесами на каждом из них. Чем больше нагрузка на мост, тем меньше на нем должен быть крутящий момент. Иначе, при полном приводе поломок не избежать.
Принудительная блокировка дифференциала на Ниву
Что такое блокировка дифференциала на ниву? Межосевой дифференциал – это хорошо. Но ведь могут сложиться условия, при которых вращаться будет всего одно колесо из четырех. Какой смысл в полном приводе? Тольяттинские конструкторы это предусмотрели. Нива снабжена принудительной блокировкой межосевого дифференциала. Это значит, что водитель, в случае необходимости может уровнять скорости обоих мостов.
Таким образом, постоянно будут вращаться по одному колесу на разных осях, в результате проходимость машины значительно повышается. Но использовать принудительную блокировку можно только по бездорожью. Кстати, некоторые водители, не особо вникают в конструкцию Нивы и ошибочно считают что, переключая малый рычаг назад, они включают передний мост. Нет, эта ручка как раз и блокирует межосевой дифференциал.
Из соображений проходимости было бы очень хорошо, если бы, пусть непродолжительное время, вращались все 4-е колеса. В этом случае автомобиль немногим бы уступал трактору. Но Нива имеет, так называемый, свободный межколесный дифференциал, т. е. крутящий момент поочередно подается на одно из колес и принудительные блокировки на ниву не предусмотрена.
Более того, такой блокировки нет и у Шевроле-Нивы.
Покупаем ручные лебедки для авто: секреты выбора.
Думаете сделать тюнинг Toyota Land Cruiser Prado 150 для разных ситуаций? В этом вам поможет нам материал.
Лучшая грязевая резина на Ниву и другие внедорожники: как правильно выбрать.
Американскому концерну настолько понравилась трансмиссия, что они перенесли ее на совместный автомобиль почти без изменений. « Почти» – потому, что конструкторы GM объединили управление раздаткой и принудительной блокировкой дифференциала. Как результат – два рычага вместо трех. Патриотично настроенные владельцы отечественных внедорожников, считают, кстати, удобство от такого новаторства сомнительным. Еще одно изменение коснулось крепления раздаточной коробки. Благодаря ее новым опорам, вибрации в салоне стало гораздо меньше.
Функции дифференциального устройства Нивы Шевроле

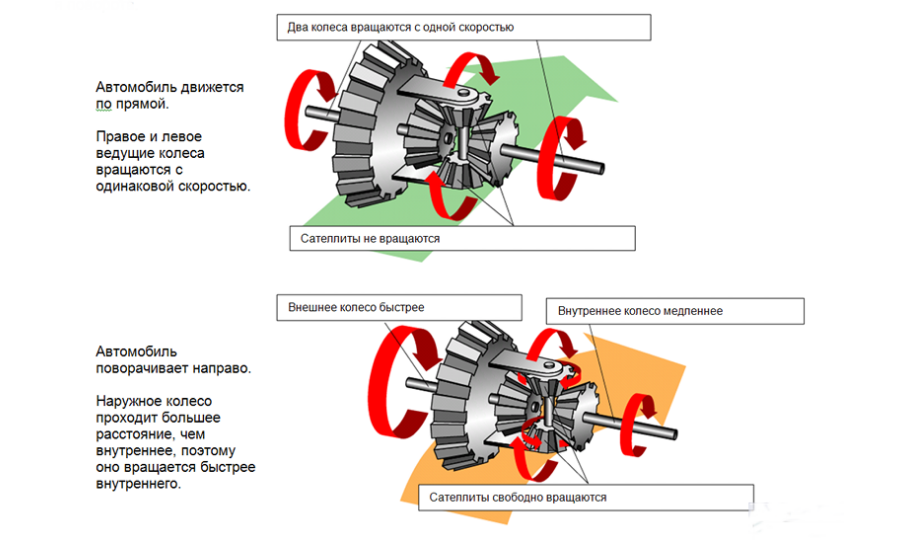

Под автомобильным дифференциалом специалисты подразумевают механическую установку, в состав которой входит набор планетарных шестерен и валов. В функции дифференциала Нивы Шевроле относят распределение крутящего момента от двигателя внутреннего сгорания транспортного средства до ведущих колес, установленные на одной оси. Благодаря этому колеса автомобиля крутятся с разной скоростью.
Возможность колес Нивы Шевроле крутиться с неодинаковой скоростью очень важна при осуществлении поворотных движений. Особенно когда одно колесо проходит по малому радиусу, а второе колесо, размещенное на этой же оси, – по большому радиусу. Если бы не было такого устройства, как межколесное дифференциальное устройство, то колеса транспортного средства пробуксовывали.
При движении Нивы Шевроле по прямой трассе с постоянной скоростью межколесное дифференциальное устройство распределяет тягу от ДВС равномерно между всеми колесами. Значит, оба колеса ведущего типа будут вращаться с одинаковой скоростью. При пробуксовке какого-либо ведущего колеса дифференциал увеличит тяговое усилие именно на буксующем колесе.
Стандартно на легковом автомобиле устанавливается один межколесный дифференциал на ведущем мосту. Для Нивы Шевроле предусмотрено три таких устройства, они установлены на:
- переднем мосте;
- заднем мосте;
- в центре межосевого действия.
Центральное дифференциальное устройство необходимо, чтобы распределять крутящий момент к обоим мостам транспортного средства от двигателя внутреннего сгорания.
Как включить блокировку
Делать это довольно просто. На автомобиле «Лада 4х4» справа от водителя есть три рычага, нас интересует из них самый маленький. Когда водитель передвинет его назад, работает блокировка на «Ниве 2121», как только переведет ручку вперед – режим отключится. Производить все манипуляции лучше всего на неподвижном автомобиле.
Опытные водители знают, что включается (выключается) блокировка не всегда с первого раза. Дело в том, что валы могут стоять не в том положении или их может «закусить», если на муфту приложено дополнительное усилие (например, автомобиль остановился на повороте). Тогда надо немного проехать вперед или назад, выровнять колеса и повторить попытку. Как правило, в этом случае все включается.
На «Шевроле-Ниве» эта процедура производится по-другому. Там не два рычага для управления режимами раздатки, а один. Нужный нам расположен ближе к водителю. Хотя работают блокировки на «Ниве-Шевроле», как и на автомобиле «Лада 4х4», одинаково, но включаются по-другому. На «Шевроле» для этого рычаг управления режимами раздаточной коробки надо перевести при выжатом сцеплении на стоящем автомобиле влево (к себе). Чтобы отключить блокировку – в противоположную сторону.
Блокировка дифференциала на автомобиле Шевроле Нива
На всех автомобилях из семейства внедорожников существует одна особенность, по которой эти машины способны преодолевать любые дорожные покрытия и даже если это покрытие отсутствует. Этой особенностью является наличие полного привода всех четырех колес с дифференциалами.
Несколько правил по использованию блокировки дифференциала:
- Переключение раздаточной коробки на пониженные передачи необходимо осуществлять только во время остановки автомобиля.
- Включение блокировки дифференциала разрешается во время движения без остановки.
- Переход на пониженную передачу разрешается без остановки автомобиля.
- Чтобы обеспечить нормальную работу блокировки дифференциала, нужно периодически переключать рычаг дифференциала на раздаточной коробке. Рекомендуется проводить такое действие раз в неделю, и особенно в зимнее время.
Где включается принудительная блокировка дифференциала в Шевроле Нива
В салоне между водительским и пассажирским сидениями располагаются два рычага управления. Один из них является рычагом переключения передач (КПП). Другой- рычагом управления раздаткой автомобиля. Основной составляющей блокировки дифференциала является раздаточная коробка, которая представляет собой двухступенчатый редуктор. Из этого редуктора в салон выведен рычаг управления.
Его передвижение вперед- назад служит для включения и выключения пониженной передачи от коробки передач к ведущим мостам автомобиля. А передвижение вправо- влево предназначено для включения блокировки дифференциалов. Этот рычаг имеет короткую по длине рукоятку.
Если переключить рычаг в левое положение, то это означает, что блокировка включена, если же рычаг перевести в правое положение, тогда блокировка выключена.
схема переключения кпп и раздатки Нива Шевроле
Что дает понижающий ряд передач
Понижающий редуктор, который является одной из составляющих раздаточной коробки, имеет двухступенчатую коробку. Переключение ступеней производится тем же рычагом, который служит для блокировки дифференциала. При переключении этого рычага в заднее положение – передаточное число раздаточной коробки является низким, и равно 1,2. При положении рычага вперед, передаточное число увеличится в два раза (пониженная передача), и будет составлять 2,1. В среднем положении (нейтральное) передаточное число равно нулю. То есть редуктор в раздаточной коробке разомкнут и не передает тяговых усилий.
Блокировка дифференциала является неотъемлемой частью полноприводного механизма автомобиля. Использование блокировки превращает авто в эффективное средство передвижения в суровых условиях бездорожья.
Мой отзыв о даке и рейсинге
Так уж получилось, что мне пришлось пользоваться двумя упомянутыми типами самоблоков. Цена их на момент приобретения была почти одинакова – десять тыров, установка тоже одинакова, но вот результат совершенно разный.
Если ДАК отказал примерно через полгода, причем не интенсивной эксплуатации, а при движении по обычным лесным дорогам, то тольяттинский (вал рейсинг) работает до сих пор.
Может, мне просто не повезло, но неоднократно встречались сообщения, что при производстве ДАК-ов есть проблемы с качеством металла. Так что думайте сами.
А нужен ли?
Мнений о том, нужен ли вообще самоблок, огромное множество, причём самых полярных – от «зачем он нужен» до «нужен обязательно». Как всегда, выбор – дело личное и каждый должен сделать его сам.
Опять же выскажу только свое мнение.
Мне же кажется, что всё зависит от того, как и где вы передвигаетесь на своем автомобиле. Если на дачу или по большей части по асфальту, то вам точно не нужен самоблок.
Примерно такая же ситуация, если ваше увлечение – оффроад и вы занимаетесь покорением непроходимых дорог. Здесь такие «полумеры», как самоблок, не пойдут и тут нужна полная ручная блокировка дифференциала.
Однако если вашей задачей является преодоление не слишком сильного бездорожья, движение по мокрой разбитой лесной дороге, т.е. обычные условия без экстрима, то самоблок может оказаться хорошим помощником в таких условиях.
Следует учитывать и такой момент, что при использовании самоблока возникают дополнительные значительные нагрузки на полуоси и довольно частыми бывают их поломки. Поэтому надо либо ставить усиленные полуоси, либо при очень серьезном препятствии не насиловать автомобиль, а вооружиться лопатой и домкратом и помочь ему справиться с неприятностью.
Может, мне кажется, может, у меня так настроен самоблок, может быть, дело и не в этом, но зачастую, когда машина начинает «буксовать», неожиданно возникает рывок в противоположную сторону. Как будто сначала машина пошла туда, где колесо заблокировано, а потом оно опять получило момент, и машина дергается в противоположную сторону.
Может, это и не связано с самоблоком, но я знаю такую особенность поведения машины на разбитой дороге и всегда к этому готов. Возможно, кому-то это будет полезно. Во всем поведение машины абсолютно нормальное
Самоблокирующийся дифференциал для Нивы является хорошим дополнением, позволяющим при правильном его использовании значительно улучшить ее внедорожные свойства.
Как поставить самоблок?
Самоблокирующийся дифференциал – самостоятельное изделие, устанавливаемое на место штатного. Выполнить такую процедуру можно как самостоятельно, так и в автосервисе. Это уже дело личного выбора, если есть умение и понимание, как всё работает, то можно сделать и самостоятельно. Я ставил себе самоблок в автосервисе, и мне подобная процедура четыре года назад обошлась в пять тыров.
В данном случае определяющей стала необходимость проведения нужных регулировок, выставление необходимых зазоров, использование специальных стендов и другие тонкости, которыми я не владею. Во всяком случае, после установки правильного самоблока (об этом чуть ниже) никаких проблем при его эксплуатации не возникло.
Управление раздаточной коробкой
К ним относятся такие:
- Переключение раздатки надо проводить только тогда, когда автомобиль не движется.
- Включать дифференциал можно и при движении транспорта.
- Переходить на пониженную передачу можно при движении авто.
- Чтобы обеспечить продолжительную и бесперебойную работу дифференциала, надо периодически его включать, особенно в зимнее время. Делать это следует раз в 7 дней.

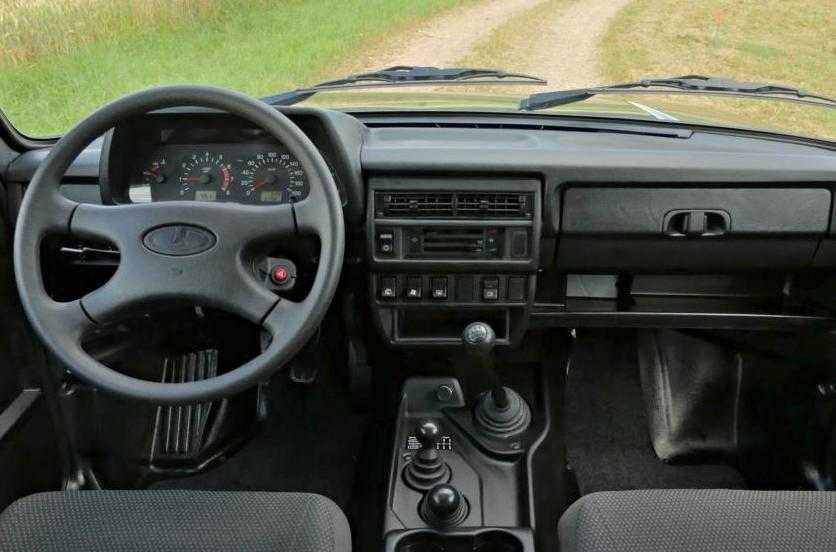

В салоне Нива Шевроле между передними креслами находится два рычага
. При помощи одного из них можно переключать передачи в КПП, а при помощи другого – управлять раздаткой.
В основе раздаточной коробки лежит редуктор, состоящий из двух ступеней
. Из него и выходит в салон рычаг управления. Передвигаться он может вперёд или назад. При этом он включает/выключает пониженную передачу. Если рычаг двигать влево или вправо, то он может включать/выключать блокировку дифференциала.
Схема переключения передач и раздатки
Основной составляющей раздатки является понижающий редуктор
. Если рычаг управления будет находиться в заднем положении, то число раздатки уменьшается и составляет1.2. Когда рычаг будет в переднем положении, то передаточное число увеличивается. Оно будет уже составлять2.1. Когда рычаг будет в нейтральном положении, то передаточное число равно0.
Дифференциал – неотъемлемая часть механизма полного привода в любом автомобиле. Использовать его рекомендуется только тогда, когда машина движется по бездорожью.
Нижняя часть рычага вставляется в паз на шток, а фиксация происходит при помощи фигурной пружины. Другой конец штока, в свою очередь, соединяется с вилкой, которая перемещает муфту переключения. Жесткость этого соединения обеспечено болтом. Уплотнение штока на выходе из корпуса раздатки выполняется сальником, а грязе-пылезащита с помощью резиновой гофры. Фиксация всего привода переключения в установленном положении выполняется подпружиненным шариком, входящим в специальные пазы штока.
Среди отечественных автолюбителей Нива Шевроле – достаточно популярный внедорожник, который приходится по душе не только любителям экстремального вождения, но и приверженцам размеренной езды за пределами города. Многим известно, что одной из особенностей автомобиля такой марки является присутствие в нем раздатки.
Следует сразу же отметить, что включить и блокировку, и передачу можно одновременно, используя рычаг Шевроле, который переключает передачи. Так, рычаг переключается вправо, а затем сразу же вверх для включения пониженной передачи. Для переключения обратно на повышенную рычаг следует просто переводится назад.
Используя раздатку Нива Шевроле, кроме вышесказанного, также включается и нейтральная передача, при этом автомобиль будет надежно оставаться на одном месте. Блокировка может быть включена в любое время – на обычной передаче, на пониженной –достаточно просто переключить рычаг Шевроде влево.
А еще интересно: Установить сигнализацию на Ниву, автозапуск, подключение и цены
Описание возможных проблем с раздаткой
В процессе работы транспортных средств повышенной проходимости детали и узлы раздатки постепенно приходят в негодность, вследствие износа. Чаще всего случаются следующие перебои в работе механизма:
- Не включается передний мост.
- Перегревается раздатка.
- Утечки и повышенный расход масла раздатки.
- Несанкционированное отключение переднего моста.
Периодичность замены смазочной жидкости равна 45 000 км пройденного пути. Первая процедура проводится спустя 60 000 км, а далее – в соответствии с установленным графиком.
- прогреть автомобильные системы и механизмы, для этого нужно завести мотор и проехаться на небольшое расстояние;
- установить машину на эстакаду или над специальной смотровой ямой;
- очистить заливную и сливную пробки раздатки от грязи и пыли;
- подставить под слив емкость для сбора отработанного материала;
- открутить пробки и слить жидкость;
- удалить металлические фрагменты, стружку, осколки и прочие элементы износа;
- завинтить пробку;
- залить в промывочную жидкость (около одного литра);
- запустить мотор;
- прогнать рычаг по передачам раздатки с небольшими задержками;
- выключить двигатель;
- слить промывочный состав;
- заправить раздатку новым маслом;
- проверить уровень масла ;
- при необходимости добавить нужное количество.
Для раздатки внедорожника Нива 2121 чаще всего используются трансмиссионные масла известных брендов Mobil, ТНК, Castrol класса GL-4.
Нашли в другом магазине товар дешевле? Сообщите нам, мы оперативно проверим информацию и компенсируем разницу при покупке онлайн. Условия
Артикул: 2121-2403021-22
Применяется для автомобилей ВАЗ 2101-07, 2121-21214, 2131 Нива, Нива Шевроле 22 шлица задний мост до 2002-2003 г.
Для дрифта не использовать!
Как работает блокировка дифференциала на «Ниве», принцип работы
При движении по нормальной дороге крутящий момент распределяется относительно равномерно между всеми колесами. Но на бездорожье, в грязи этого недостаточно. Простая ситуация – машина забуксовала, например левое заднее колесо. Тогда весь крутящий момент будет поступать именно туда, и автомобиль не сможет ехать. В такой ситуации не поможет никакой полный привод.
Но выход есть. Надо включить межосевую блокировку. Как работает на «Ниве» такое устройство? В раздаточной коробке есть специальная муфта. При включении блокировки она соединяет валы, передающие момент на мосты. Скажем так, между ними принудительно поровну делится усилие, выдаваемое двигателем. Таким образом, момент не уходит весь на буксующее колесо, а часть его поступает на передний мост (в нашем примере).
Теперь начинает работать полный привод. На передний мост при включенной блокировке принудительно поступает половина момента, выдаваемого двигателем. Благодаря этому автомобиль начинает двигаться. Как только он тронется с места, прекратится пробуксовка заднего колеса, и крутящий момент поступит на все остальные. Тогда «Нива» благополучно преодолеет трудный участок.
Надо отметить, что автомобиль «Лада 4х4» не является единственным обладателем описанного устройства. Подобная блокировка дифференциала работает как на «Шевроле-Ниве», так и на других моделях внедорожников, правда, реализована она может быть по-разному. Но тем не менее выполняет аналогичные задачи.
