Замена задних стоек ваз 2113, 2114, 2115 своими руками

Замена передних стоек ВАЗ 2108, 2109, 21099

Передние стойки автомобилей ВАЗ 2108, 2109, 21099 и их модификаций придется снять и заменить их или детали в случае появления следующих неисправностей: течь амортизационной жидкости, «пробой» и стук при движении, поломка и осадка пружин, замена пыльников и верхних опор с опорными подшипниками, механическое повреждение деталей, тюнинг передней подвески. Замену амортизаторов и (или) или пружин передних стоек на автомобилях ВАЗ 2108, 2109, 21099 производим парой (с двух сторон). Если заменяется стойка в сборе, то так же меняем сразу две.

Необходимые инструменты приспособления и детали

— Торцевой ключ или головка на «13»

— Накидные ключи на «17» и «19»

— Приспособление для отворачивания гайки штока амортизатора передней стойки

Приспособление для отворачивания гайки штока амортизатора передней стойки

— Выколотка из мягкого металла

— Паяльная лампа или газовая горелка

Подготовительные работы

— Поддомкрачиваем и снимаем одно из передних колес автомобиля

— Очищаем от грязи элементы передней подвески автомобиля

— Выводим тормозной шланг из зацепления из кронштейна на стойке

Замена передних стоек на автомобилях ВАЗ 2108, 2109, 21099

Отсоединяем наконечник рулевой тяги от рычага корпуса стойки

Либо снимаем его специальным съемником, либо разъединяем соединение «народным» способом (при помощи монтажки и молотка). Подробнее: «Замена наконечников рулевых тяг на автомобилях ВАЗ 2108, 2109, 21099».

Отсоединяем наконечник рулевой тяги при помощи монтажки и молотка, создав натяг в соединении и стукнув по торцу бобышки

Ослабляем затяжку гайки штока амортизатора стойки

В случае если планируется разборка стойки.

Ослабляем затяжку гайки штока амортизатора при помощи специального приспособления

Отворачиваем три гайки крепления верхней опоры стойки к кузову

Торцовым ключом или головкой на «13».

Отворачиваем гайки крепления корпуса стойки к поворотному кулаку и вынимаем болты

Необходимо пометить краской или зубилом положение регулировочного болта (верхний болт с эксцентриком), чтобы при установке стойки обратно выставить его в изначальное положение. В этом случае угол развала передних колес автомобиля практически не сбивается.

Отворачиваем болты крепления стойки к поворотному кулаку передней подвески

На этапе извлечения болтов могут быть проблемы, так как они часто закисают в отверстиях в поворотном кулаке. Если провернуть ключом болты не удалось, то сначала обстукиваем их молотком, потом пытаемся выбить через выколотку. В самом тяжелом случае нагреваем поворотный кулак в месте крепления болтов при помощи газовой горелки или паяльной лампы и пытаемся их вывернуть. Подробнее: «Как отвернуть болты передних стоек автомобилей ВАЗ 2108, 2109, 21099».

Снимаем переднюю стойку в сборе с автомобиля

Вытягиваем ее из арки колеса вправо или влево от ступицы. Следует учитывать, что передняя стойка достаточно тяжелая.

При необходимости разбираем переднюю стойку и заменяем вышедшие из строя детали

Аналогично заменяем вторую стойку. Момент затяжки гайки штока 66-81 Н.м, болтов крепления стойки к поворотному кулаку 78-96 Н.м.

После замены передних стоек автомобиля ВАЗ 2108, 2109, 21099 необходимо проверить и отрегулировать углы установки передних колес.

Примечания и дополнения

— Передняя стойка автомобилей ВАЗ 2108, 2109, 21099 состоит из корпуса амортизатора («стакана»), картриджа – амортизатора, пружины и верхней опоры с подшипником. Так же выпускаются не разборные передние стойки, без картриджа, с встроенным амортизатором.

— Другим вариантом замены передних стоек на автомобилях ВАЗ 2108, 2109, 21099, при котором не сбивается угол развала колес, является снятие стойки вместе с поворотным кулаком. Для этого не нужно отворачивать болты крепления стойки к поворотному кулаку, а необходимо отвернуть гайку ступицы переднего колеса, отсоединить от поворотного кулака наконечник рулевой тяги, отвернуть два болта крепления шаровой опоры и снять стойку.

TWOKARBURATORS VK -Еще информация по теме в нашей группе ВКонтакте

Алгоритм проведения ремонтных работ

После того, как амортизатор был извлечен из транспортного средства, можно переходить к выполнению ремонтных работ. Чтобы восстановить функциональность узла самостоятельно, необходимо выполнить следующие действия:

Сожмите пружину, используя винтовые стяжки. Для выполнения действия понадобятся две стяжки, которые устанавливаются на противоположенные стороны. Для стягивания пружины попеременно вращайте шпильки.
Стягивание нужно продолжать до тех пор, пока пружина не начнет немного двигаться. После этого можно открутить верхний крепежный элемент, и снять опорный подшипник с резиновым отбойником.
Извлеките пружину из стойки.
Далее необходимо провести визуальный осмотр всех элементов детали. Если неисправность проявлялась в виде постороннего стука, причина может заключаться в изношенном резиновом отбойнике или поврежденном опорном подшипнике.
Выкрутите амортизатор из корпуса. Для этого действия можно использовать специальный ключ, а при его отсутствии – обычный молоток и стальной прутик.
Снова необходимо рассмотреть все элементы и заменить поврежденные

Крайне важно использовать оригинальные комплектующие, либо детали, которые идеально совпадают по размерам со старыми.
Вставьте новый патрон в стойку, стяните его гайкой. Разжимать пружину можно только после того, как будет надежно прикручена верхняя гайка.
После того, как все необходимые элементы заменены, установите стойку в обратном порядке.
Прикрутите обратно колеса и снимите автомобиль с козлов.

Чтобы восстановление стоек амортизатора прошло успешно, необходимо соблюдать несколько рекомендаций:

соблюдайте правила техники безопасности;
не спешите, особенно на этапе сжатия и разжимания пружины, поскольку это опасно и для целостности автомобиля и для вашего здоровья;
если вы уже взялись за ремонт амортизационных стоек, проверьте заодно и подвеску, рулевые тяги, рейки, тормозные шланги.
Если все сделать правильно, отремонтированные узлы смогут служить до 3-4 лет. Это при условии, что автомобиль будет ездить по хорошим дорогам и не на слишком больших скоростях. Некоторые другие рекомендации, которые помогут продлить срок эксплуатации отремонтированных амортизаторов:

Если среди рассмотренных способов диагностики состояния стоек вы выбираете проверку в движении, дорога должна быть хорошей, а скорость небольшой. Подобные действия только усугубят проблему, ведь если неисправности есть, они дадут о себе знать и при небольших нагрузках.
Подъем подвески с помощью специальной приставки моментально выводит из строя шток, поэтому подобное действие категорически не рекомендуется.
В зимнее время масло нуждается в разогреве, поэтому первые 5 минут езды следует двигаться на максимально возможной низкой скорости. Помните, что морозы – одна из основных причин выхода из строя стоек.

Некоторые водители утверждают, что главная причина частой необходимости выполнять ремонт стоек амортизаторов – это неудовлетворительное качество наших дорог. Если транспортное средство передвигается хорошими европейскими дорогами, а не по российским ухабам, то и стойки у него в порядке. Но, как показывает практика, не зависимо от географии, амортизаторы нуждаются в восстановлении с аналогичной периодичностью, разница лишь в характере износа и неисправностей.

Таким образом, ремонт амортизаторов своими руками понемногу уходит в прошлое, новые автомобили оснащаются неразборными конструкциями, но пока еще весомая часть владельцев все еще предпочитают восстанавливать функциональность своего автомобиля самостоятельно. Для опытного автомобилиста процедура не станет сложной, если все делать последовательно и верно.

Но, если отремонтированные стойки амортизатора в денежном эквиваленте обойдутся практически так же, как их полная замена, стоит отдать предпочтение второму варианту из-за продолжительности срока дальнейшей эксплуатации. Стоит признать, что амортизаторы на наших дорогах редко выдерживают более 50-60 тысяч километров пробега, и являются расходным материалом. Решайте проблему, не усугубляя ее, потому что не стоит экономить на том, от чего зависит ваша безопасность.

Как поменять передние стойки ВАЗ 2114, ВАЗ 2115

Существует два варианта демонтажа амортизационной стойки: один позволяет избежать последующей регулировки углов установки управляемых колёс, второй – быстрее выполнить работу с более компактными узлами, но после него необходима регулировка углов установки управляемых колёс. Разница в том, что в первом варианте стойку снимаем в сборе с поворотным кулаком, не ослабляя гайки нижнего и верхнего (регулировочного) болтов крепления стойки к поворотному кулаку. При этом объём работ больше: дополнительно отсоединяем тормозной суппорт и шаровую опору.

Во втором варианте, обратите внимание! Сразу после замены стоек транспортное средство нуждается в обязательной регулировке развал-схождения. Действуем по первому варианту, отсоединяем рулевую тягу, снимаем направляющую тормозных колодок с суппортом и тормозной диск, вынимаем наружный ШРУС из ступицы

Действуем по первому варианту, отсоединяем рулевую тягу, снимаем направляющую тормозных колодок с суппортом и тормозной диск, вынимаем наружный ШРУС из ступицы.

Стойки Kayaba

Детали, производимые заводом Kayaba, занимают особенное место среди остальной представленной продукции. Отечественные автолюбители не приминают возможностью поставить амортизаторы этой фирмы не только на Приору, но и на Калину. Происходит это из-за того, что стойки Kayaba являются внегласным эталоном качества. Однако от приобретения таких деталей на авторынке лучше отказаться, вероятность купить подделку очень высока, обезопасить себя можно сделав заказ у официального дилера. Если хозяин машины не знает какие стойки ему нужны для «десятого семейства», он может положиться на такие модели, как:

Восстановление стоек: разборной и неразборной амортизатор

Простой автомобильный амортизатор имеет следующую конструкцию:

корпус с проушиной;
шток с кожухом и крепежной проушиной;
поршень, клапана сжатия и отдачи, кольца;
цилиндр с клапанами;
уплотнители и крепежные гайки.

Прежде всего, основная проблема амортизатора – утечки масла или газа подпора. В результате стойка течет, при работе слышен стук, также возможна деформация штока. Нарушения герметичности и дефекты приводят к изменениям характеристик (частичная или полная потеря работоспособности). В результате машина плохо управляется и тормозит, кренится, не держит дорогу, так как стойки не гасят колебания и раскачку кузова.

К основным неисправностям можно отнести: свободное перемещение штока в трубе, люфт при сжатии или отбое (выработка в штоке или цилиндре), поломки клапанов амортизатора. Также нельзя исключить и внешние повреждения (трещины корпуса, вмятины и т.д.).

Для ремонта нужно снять стойку, убрать пружину и освободить амортизатор. Далее следует понять, разборный амортизатор на машине или неразборной. Если корпус цельный, тогда такая стойка неремонтопригодна. Официально запрещено вскрывать корпус и после ремонта пытаться заварить амортизатор. Если же в том месте, где шток заходит в трубу, стоит гайка или стопорное кольцо, данная стойка позволяет провести ремонт или обслуживание.

Для ремонта газового и газо-масляного разборного амортизатора в гаражных условиях потребуется компрессор для подачи воздуха (можно использовать велонасос), штуцер для подачи сжатого воздуха, манометр

Обратите внимание, работать придется с высоким давлением, следует заранее защитить глаза, руки, лицо

Ремонт стойки разборного типа начинают с того, что стойку в тисках зажимают вертикально, отмывают от грязи, также продувают место входа штока воздухом. Далее начинается разборка амортизатора, производится снятие защитного колпачка штока. После следует заправить амортизатор под давлением, для этого нужен манометр.

Заправлять амортизатор можно азотом, углекислотой и сжатым воздухом. В гараже оптимально использовать сжатый воздух для ремонта. Сначала стойку разбирают, чистят, проверяют уплотнительные кольца, оценивают состояние внутренней стенки трубы.

Если амортизатор имеет повреждения штока, сальников или клапанов внутри стойки, можно купить комплект для ремонта разборных амортизаторов, снять «живые» запчасти с другой стойки и т.д. Основная задача – установить все работоспособные детали для получения полной герметичности, при этом при сборке предельно важна чистота (мусор и стружка быстро выведут восстановленную стойку из строя).

Кстати, сальник лучше всегда менять на новый, даже если имеющийся не вызывает нареканий. Далее остается только закачать масло или воздух в амортизатор, после чего стойку нужно прокачать.

Прокачка амортизатора обязательна

Обратите внимание, ремонт амортизаторов должен производиться парой, как и замена. Другими словами, ремонт задних амортизаторов или ремонт передних стоек предполагает манипуляции как с правой, так и с левой стороной, то есть нужно восстанавливать обе стойки на одной оси

Теперь перейдем к тому, как разобрать амортизатор и как отремонтировать амортизатор неразборной. Еще раз отметим, официально такие детали не ремонтируются. Однако ремонт возможен, но для этого требуются навыки и специальное оборудование. На деле, обычн6о неразборные амортизаторы просто переделывают в стойки разборного типа.

Если есть оборудование, ремонт сводится к тому, что бывает необходимо поменять основную часть стойки (патрон), может потребоваться замена штока (иногда для установки усиленного) , сальников, уплотнителей и т.д. В целом, процесс напоминает ремонт стоек своими руками в случае с разборными амортизаторами.

Фактически, все сводится к замене изношенных компонентов, обратной сборке и закачивании газа/масла. Основное отличие в том, что нужно извлечь «крышку», которая несъемная. Есть много способов, начиная со сверления отверстий и заканчивая переделкой стойки с неразборной на разборную путем установки защитного колпака штока.

В любом случае, такой ремонт стойки амортизатора (если он успешен) позволяет восстановить работоспособность, однако гарантировать надежность и ресурс отремонтированной стойки сложно. Основная причина — фактически, нужно вносить изменения в конструкцию, так как реставрация амортизаторов неразборного типа предполагает разборку и последующую сборку корпуса, который изначально не предполагает такой возможности.

Замена задних амортизационных стоек на ВАЗ-2112 своими руками

Вся конструкция задних амортизационных стоек полностью идентична с представителем младшей модели ВАЗ-2109, от того и работы по её замене абсолютно одинаковы. Сразу оговоримся, что работы по замене задних стоек проводить намного легче, чем замену передних. Провести такие работы можно легко своими руками и за непродолжительный период времени. О том, как легко провести эти работы написано ниже в нашей статье.

Необходимый инструмент для замены

Когда инструмент готов, можно приступать к работе.

Перед тем, как приступить к выполнению работ, необходимо приготовить следующий инструмент:

Вороток или ключ трещотка.
Головка на «17» и «19».
Смазка по типу WD-40.
Стяжки пружин.
Домкрат.
Специальный ключ для штока стойки.

Подготовительные работы

Проведите следующие подготовительные работы:

Когда автомобиль зафиксирован на ровной поверхности, сорвите все гайки на задних колёсах. После чего приподнимаем автомобиль на домкрате и окончательно демонтируем колесо.
Также необходимо ослабить, (но не откручивать до конца – прим.) гайку крепления штока стойки. Делается это либо со стороны багажника, либо заднего кресла.
Все откручиваемые поверхности обработайте смазкой, для наилучшего откручивания.

Новые элементы готовы к установке.

Пошаговый порядок работ

Первым делом снимаем заглушку и откручиваем гайку на штоке задней стойки, и для того, чтобы он не проворачивался, можно использовать обычный ключ на «6» либо специальный – который для этого и предназначен.

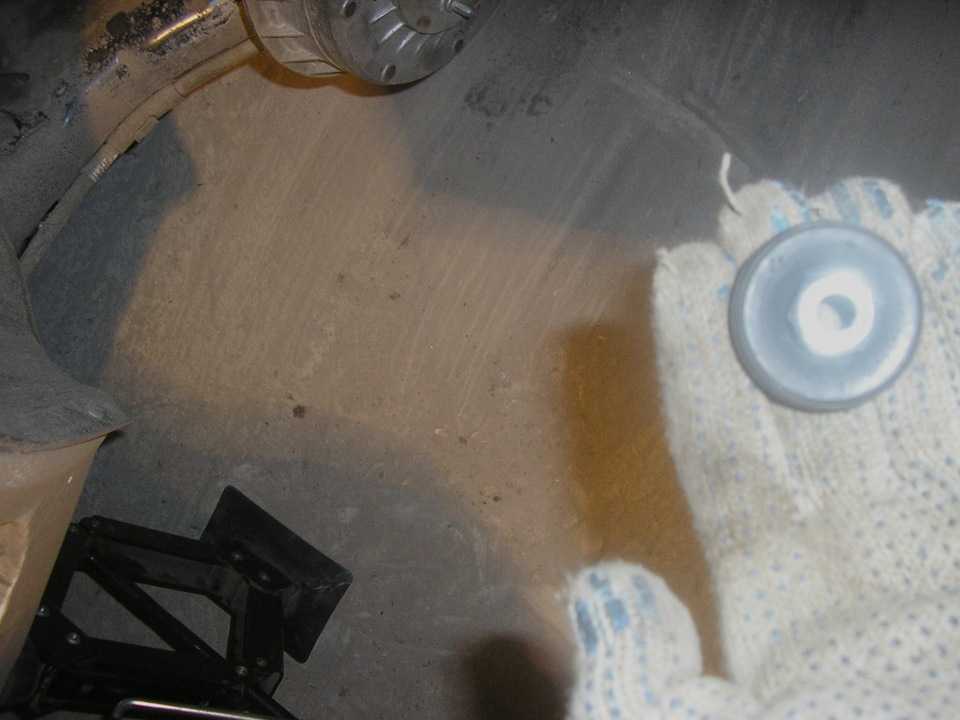

Заглушка легко отойдёт поддев её отвёрткой

Приложив усилие, гайка открутится

Нижнее крепление задней стойки иногда прикипает.

Стягивать пружины необходимо до того момента, пока они не освободят верхнюю чашку. На фото пример с передним амортизатором на ВАЗ-2112.

Демонтаж составных частей стойки

На снятой стойке, осматриваем состояние пыльника и отбойника, и при монтаже новых стоек производим их замену, либо при их хорошем состоянии оставляем.

Как видно, отбойники в изношенном состоянии.

Сборка заднего амортизатора

Сборку всех элементов задней стойки проводим строго в обратной последовательности, уделяя особое внимание всем соединениям и местам соприкосновения стоек с кузовом

Стойка установлена и готова к использованию.

Цены на стойки для ВАЗ-2112

Во всех магазинах, которые предлагают запасные части для автомобилей семейства ВАЗ вы найдёте задние стойки для ВАЗ-2112 по своему кошельку и всем самым необходимым характеристикам.

Хорошо себя зарекомендовали задние стойки HOLA

на стойки не плохих характеристик будут варьироваться в пределах 5000 рублей за пару,
на пружины 3000 рублей,
за буферы 500 рублей,
а за пыльники 300 рублей.

Безумно не простое занятие, как показалось нам с товарищем. Но после того, как все готово, кажется что не так сложно. Просто надо попробовать самостоятельно сделать.

Замена задних стоек ВАЗ 2113, 2114, 2115 своими руками

Если вы слышите глухие характерные при движении по неровным участкам дороги, а при осмотре обнаружили деформацию пружины, повреждения штока и/или протек жидкости, вашему автомобилю требуется замена задних стоек ВАЗ 2114, 2115 или 2113. В отличие от элементов на передней части авто, они ломаются реже, но при обнаружении неполадок, менять нужно, как можно скорее, поскольку сильные вибрации не лучшим образом влияют на все детали и агрегаты машины. Восстановительные мероприятия – несложны, в этом случае доступен ремонт своими руками даже новичку. Как починить – будет рассказано в этой статье, но сначала нужно ознакомиться с устройством узла.

Необходимые запчасти

Для замены задних стоек ВАЗ 2114, 2113 или 2115 своими руками нужно купить новый узел в сборе. Артикул заводской запчасти – 2108-2915004. Актуальны элементы с артикулами 341824, 170608 и 441824. В зависимости от типа стоек, их цена варьируется от 2,2 тысячи до 2,9 тысячи рублей.

Необходимые для работ инструменты

Для мероприятий со стойками потребуется такой инструмент:

домкрат;
колесные ключи;
молоток;
набор ключей;
отвертки;
тиски;
плоскогубцы;
съемник;
смазка для очистки деталей;
ветошь.

Самостоятельные работы вполне оправданы экономией времени на поездку в автосервис и денег. Там мероприятия по замене заднего амортизатора обойдутся в среднем 1 тысяча рублей (на 10.05.2019 года). Эта сумма позволит вам приобрести запчасти лучшего качества. Заодно вы сможете провести ревизию своего автомобиля.

Порядок операций

Снятие и старых амортизаторов и установку задних стоек ВАЗ 2114 и других моделей можно выполнять без смотровой ямы или эстакады – достаточно поддомкратить автомобиль. Но перед тем как поднять машину нужно снять заглушки узла, расположенные в багажнике. Итак:

Нужно снять полку багажника, отогнуть обивку и с помощью отвертки вытащить заглушку. Под ними расположены гайки штока, их нужно вывернуть, снять шайбу с полушкой.

Теперь нужно поднять машину домкратом. Это нужно для того, чтобы нижний фиксатор стойки был в доступе. Этот болт чаще всего идет туго, поэтому его лучше предварительно покрыть специальной смазкой. Если и после этого крепеж не получается выкрутить, его нужно выбить болтом меньшего размера.

Теперь можно извлечь стойку, обязательно поддержите ее – она может упасть. Проще это сделать, если отвести конец в сторону зада машины

Обратите внимание! После демонтажа стойки в стакане остается резиновая прокладка. Ее нужно изъять, поскольку материал утратил эластичность

Следует установить новую проставку, которая приобретается отдельно от узла в сборе.

Можно приступать к монтажу нового узла. Штоковый элемент должен быть полностью выдвинут. Устанавливаем на стойку втулку, чехол, его крышку, отбойник. Проставку и пружину собирают после всех других деталей. На заметку! Амортизаторы перед сборкой желательно прокачать. Это увеличит их функциональность и срок службы. Процедура выполняется с помощью переворачивания устройства. Так масло равномерно растечется по всему узлу.

Установка выполняется в обратной последовательности.

Затем все вышеописанные операции повторяются с другой стороны машины. Во время сборки могут возникнуть сложности:

если узел не хочет размещаться в штатном месте, можно воспользоваться поднятием балки домкрата;
если старые детали утратили целостность, их нужно заменить, если они в порядке – протереть керосином;
если подшипник опоры выходит отдельно при демонтаже – это нормально;
чтобы без проблем установить проставку, ее нужно приклеить малярным скотчем к пружине;
некоторые специалисты считают, что при финальном затягивании крепежей, предварительно нужно снять машину с домкрата.

Последовательно замены задних стоек ВАЗ 2114 можно посмотреть на этом видео:

Резюмируем

Как видите процедура – несложна, нужно только знать, что и как делать. У новичка мероприятия займут до 4 часов, при наличии навыков – можно уложиться за 1,4-2 часа. Результаты впервые выполненных работ целесообразно проверить методом сход/развал или съездить в автосервис и воспользоваться специальным стендом. Цена услуги – доступна, но вы убедитесь в своей компетенции, как ремонтника. Насколько регулярно задние стойки требуют замены, однозначного ответа нет – все зависит от качества запасных частей, интенсивности и бережности эксплуатации, манеры вождения авто.

Как поставить заднюю стойку на ВАЗ 2114, 2115, 2109, 2108.

Процесс сборки стойки:

Прокачиваем стойку.
Одеваем пыльник.
Одеваем отбойник на шток стойки.
На шток насаживаем шайбу с подушкой.
Одеваем пружину с прикрепленной к ней подушкой.
Ставим стойку на место прикручивая сначала верх, а потом низ.

Процесс установки заднего амортизатора не сложный, но везде есть свои тонкости.

В первую очередь прокачиваем стойки перед установкой. Обычно инструкция о прокачке идёт вместе со стойкой, но если её нет, просто 5 раз до конца сожмите и достаньте шток стойки. и не переворачивайте её после прокачки (после прокачки стойка всегда должна находиться в вертикальном положении).

Ещё одна важная деталь. При неправильной установке шайб, которые фиксируют шток стойки с кузовом, мы получим скрип задней стойки ваз 2114. Для того, чтобы скрипа в стойке не было необходимо установить нижнюю шайбу чашкой вниз, а верхнюю наоборот, чашкой вверх. В таком случае никакого скрипа в задней части авто не будет.

Проставка должна быть между кузовом машины и пружиной. Что бы установить её без проблем, примотайте её молярным скотчем к пружине. Нужно использовать именно молярный скотч, на крайний случай можно использовать излоленту. При использовании простого скотча, на кочках он может издавать посторонние звуки.

Замена передних стоек, пружин и опор на ВАЗ 2114-2115

Передние стойки на автомобилях ВАЗ 2114-2115 изнашиваются гораздо быстрее чем задние и связано это с тем, что на переднюю часть автомобиля приходится большая нагрузка, так как основные агрегаты находятся именно там. Если амортизаторы потекли, или начали сильно пробивать на ямах, то в таком случае лучше всего будет их полная замена. Многие привыкли обращаться с такими проблемами в СТО, хотя если немного постараться, то можно все это сделать своими силами. Главное, чтобы под рукой были все необходимые инструменты и приспособления. Ниже приведен подробный перечень всего:

стяжки пружин
съемник шаровых опор или рулевых наконечников
плоскогубцы
молоток
ключи на 13 и 19 а также аналогичные головки
вороток и трещоточная рукоятка
пробой

Рекомендую сначала ознакомиться с роликом, который будет представлен ниже, а затем почитать и мой фото отчет о проделанной работе.

по замене передних стоек на автомобилях Лада Самара — ВАЗ 2114, 2113 и 2115

Если по какой-либо причине посмотреть не удалось, то можно ознакомиться с пошаговой инструкцией с фото материалами. Там тоже все наглядно описано и понятно, так, что разобраться можно даже новичку.

Руководство по самостоятельной замене стоек передней подвески на ВАЗ 2114 — 2115

Первым делом необходимо поставить автомобиля на ручной тормоз, сорвать болты крепления переднего колеса и поднять машину домкратом. Затем окончательно снять колесо и можно приступать к выполнению этого ремонта ходовой на ВАЗ 2114-2115.

Для начала необходимо освободить стойку от крепления с рулевым наконечником. Об этом читайте более подробно в статье о Замене наконечников рулевых тяг. После того, как справились с этой задачей, откручиваем две гайки крепления стойки к рычагу снизу, как это наглядно показано на фото ниже:

И пробуем вытаскивать болты с обратной стороны руками. Если этого сделать не получается из-за приржавевших соединений, то можно воспользоваться пробоем или деревянным бруском, выбивая болты молотком:

Когда болты выскочили наружу, то стойку можно отвести в сторону, тем самым разъединив ее с рычагом:

Теперь открываем капот и отворачиваем три гайки крепления передней опоры к стакану кузова ВАЗ 2114-2115. Наглядно это представлено на приведенном снимке внизу:

Когда будете отворачивать последнюю гайку, придерживайте стойку снизу, чтобы она не упала. Затем можно без особых проблем вынимать ее:

Вот и снят весь модуль передней подвески. Чтобы его разобрать, нам понадобятся стяжки пружин и специальный ключ для откручивания центральной гайки сверху опоры. Первым делом необходимо ослабить верхнюю гайку, удерживая шток от проворачивания:

До конца ни в коем случае не отпускайте, иначе можно получить пружиной по лбу, или еще по чему-нибудь. Стяните пружины при помощи специальных приспособлений

И только потом откручивайте гайку до конца, и снимайте верхнюю чашку опоры:

Затем можно приступать к снятию самой опоры:

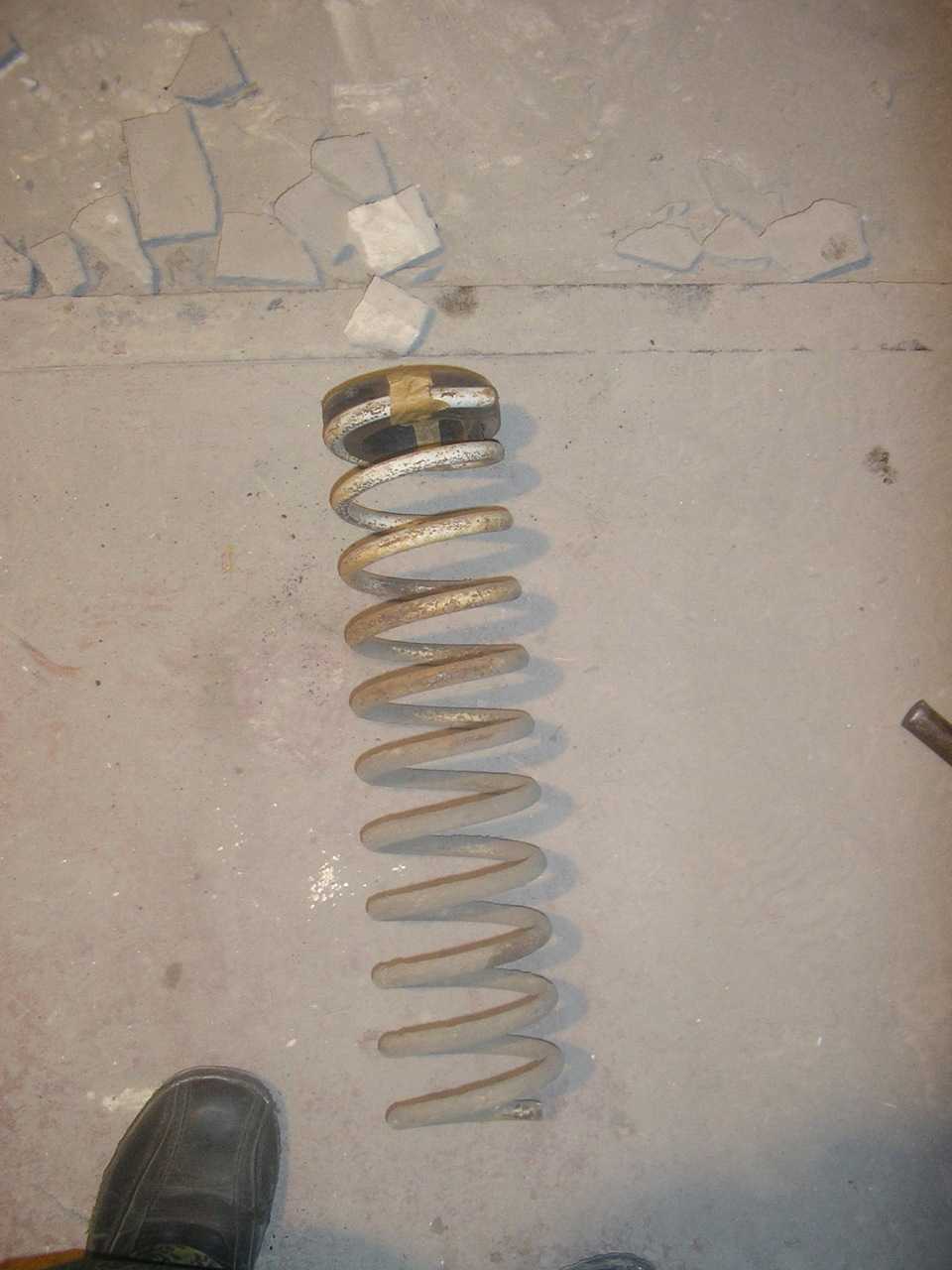

А затем и пружины:

Теперь остается снять резиновый пыльник, буферы сжатия и можно приступать к выполнению замены всех необходимых деталей передней подвески: опорных подшипников, опор, стоек или пружин. Весь процесс сборки проход в строго обратной последовательности и не занимает много времени. При установке модуля на автомобиль не исключено, что придется немного повозиться, чтобы снизу совпали отверстия в самом корпусе стойки и рычаге. Но при наличии монтировки справиться вполне можно самостоятельно!

Цены комплектующих примерно следующие (для примера я назову от производителя SS20):

Что касается остальных деталей, таких как буферы сжатия и пыльники, то в общей сложности потратите еще около 1 тысячи рублей. Конечно, эффект после установки не заводской подвески просто радует. В общем, как-нибудь отпишусь в следующих статьях об этом.

http://zarulemvaz.ru

Монтаж нового изделия

Устанавливают новый узел или после его ремонта в обратной последовательности. Перед этим тщательно очищают его корпус от грязи или других посторонних предметов металлической щёткой. Очищенный корпус желательно покрыть защитной краской от возможного появления очагов коррозии. Таким же образом обрабатывают проушины установки передних стоек.
Далее проверяют элементы крепежа, внимательно осматривают резьбовую часть болта и гайки, она должна быть полноразмерной, без видимых повреждений. Если что-то будет обнаружено, крепёж лучше заменить новыми деталями. В первую очередь совмещают и закрепляют верхнюю точку крепления. Далее домкратом приподнимают подвеску, совмещают нижнюю точку и устанавливают крепёжные детали в проушины. Гайки затягивают ключом, а момент затяжки проверяют динамометрическим ключом.

Пошаговая инструкция.

Своими руками все выйдет дешевле. Последовательность следующая:

Готовим место и инструменты. Поверхность, на которой располагается автомобиль, должна быть ровной. Яма желательна, но не обязательна. Без нее работа будет проводиться в лежачем положении. Для подстраховки устанавливаем противооткатные упоры или колодки на передние колеса. Для верности можно даже включить скорость; Ослабляем и убираем болты крепления для колес. Потребуется ключ 19 мм. Перед непосредственным ремонтом все гайки можно обработать проникающей смазкой (WD-40, кстати, вот рецепты) – это экономит время и силы; Ставим домкрат и приподнимаем заднюю часть ВАЗ 2114, после чего снимаем колеса

С домкратом работаем внимательно и осторожно!; Открываем багажник и убираем все лишнее. Под полкой «прячется» резиновая заглушка – убираем ее с помощью отвертки

За заглушкой расположен шток с закрученной гайкой

Открутить ее можно 17-миллиметровым ключом Г-образной формы и специальным ключом для фиксации штока. Если ключа нет, то подойдут плоскогубцы; Далее извлекаем опорную шайбу (магнитной рукояткой)

За заглушкой расположен шток с закрученной гайкой. Открутить ее можно 17-миллиметровым ключом Г-образной формы и специальным ключом для фиксации штока. Если ключа нет, то подойдут плоскогубцы; Далее извлекаем опорную шайбу (магнитной рукояткой)

Откручиваем гайку крепления амортизатора к балке, потребуется два рожковых ключа на 19. Извлекаем болт, который крепит стойку к балке. Если не получается – выбиваем его болтом поменьше. Аккуратно вынимаем амортизатор из своего посадочного места и извлекаем всю стойку (может упасть, обязательно поддерживать).

Важно: не забудьте достать прилипшую изолирующую прокладку (такое часто случается) с внутренней стороны стакана, которая ставиться на пружину (см. фото)

Убираем пружину, снимаем распорную втулку и подушку амортизатора. Извлекаем крышку из кожуха. Снимаем со штока буфер хода сжатия (отбойник).

После этого берем новую стойку с полностью выдвинутым штоком (иначе ничего не получится) и ставим на нее кожух, отбойник, крышку, подушку и втулку. Пружина и прокладка ставятся в последнюю очередь. Совет: перед установкой стоит «прокачать» амортизаторы, так как это сильно повышает эффективность и срок эксплуатации. «Прокачка» осуществляется путем переворачивания конструкции. Масло при этом растекается по всей запчасти;

Устанавливаем новую конструкцию в обратном порядке. Тут могут возникнуть сложности. Бывают ситуации, когда стойка попросту «не желает залезать» на законное место. Исправить это можно с помощью приподнимания балки домкратом;
Закрепляем шток гайкой и фиксируем прокладкой. Скручиваем все гайки;
Колеса ставим на свое место и убираем домкраты;
Повторяем вышеперечисленные действия с другой стороны.

На этом все. Процедура снятия прошла успешно. Каждый шаг важен – пропускать хотя бы один смысла нет. Имеются некоторые особенности снятия, с которыми следует познакомиться.
