Блокировка дифференциала своими руками на ваз 2109: обзор и установка

Объяснение принципа работы

В переводе с латинского языка differentia означает «разница». В автомобиле дифференциалом называют механизм, распределяющий крутящий момент на автомобильные оси. Он обязательно существует в каждом автомобиле. Простой дифференциал называется классическим, открытым или свободным.

Представим, что в редукторе заднего моста нет дифференциала, а существует единая ось, как у трёхколёсного велосипеда.

Так как не существует абсолютно прямолинейного движения, и руки водителя практически никогда не лежат на рулевом колесе неподвижно, то ясно, что у ведущих колёс путь будет очень похожий, но немного разный.

Если бы не было дифференциала, то путь левого и правого колеса был единым. Тогда неизбежными станут постоянные пробуксовки, так как колёсам «навязана» общая траектория. Отсюда повышенный износ покрышек, быстрый выход узлов трансмиссии из строя.

Задача редуктора – дать колёсам независимость и «свободу», разобщить их жёсткую связь.

Как работает классический дифференциал?

Если есть одна ведущая ось (вся ВАЗовская классика), то требуется один редуктор между задними колёсами, т.е. межколёсный. В случае полноценного джипа имеется целых три дифференциала – два межколёсных на каждую ось, и дополнительно межосевой.

Этот механизм (второе название – редуктор) ставится в картере заднего моста. Ведущая шестерня передаёт на ведомую момент вращения. Он распределяется на две шестерёнки полуосей, а те вращают колёса.

Дополнительные шестерни – сателлиты являются симметричным равноплечим рычагом, и передают усилия на колёса поровну.

Когда автомобиль движется прямолинейно, то сателлиты не вращаются. Как только автомобиль съезжает на неровную почву, или входит в поворот, то есть когда у каждого колеса появляется свой путь, сателлиты приходят во вращение и перераспределяют момент вращения между колёсами ведущей оси, причём на ту полуось, которая меньше сопротивляется и которую легче раскрутить.

Дифференциал ВАЗ представлена на рис ниже:

8 — шестерня полуоси; 9 — сателлит; 11 — ведомая шестерня главной передачи; 18 — ведущая шестерня главной передачи;

Так ведут себя сателлиты и распределяют момент движения на разных участках:

— прямолинейное движение

— поворот налево

— правое колесо буксует

Из анализа частот вращения полуосей и коробки редуктора следует, что:

1. Если одно колесо неподвижно, то свободное колесо вращается «за двоих», и частота вращения удвоена.
2. Если одно колесо скользит, то оно вращается быстрее, и начинает буксовать, а второе колесо с хорошим сцеплением получит такой же крутящий момент, так как он распределен поровну, и дифференциал не может отдать ему всю тягу.
3. Если тяга единственного колеса станет меньше, чем сопротивление движению, автомобиль встанет.
4. При этом образуется ситуация пункта 1, работающее колесо останавливается, а ранее буксующее резко увеличивает обороты.
5. При попытке «добавить газа» увеличивается частота оборотов буксующего колеса.

Итак, обычный редуктор не помогает ведущей оси на скользкой дороге, и на покрытиях с большим сопротивлением качению (снег, песок и грязь). Стоимость обычного редуктора около 5000 руб.

Водителю на заметку

Если вы забудете активировать блокировку дифференциала, находясь на твердом дорожном покрытии, то можете лишиться управления автомобилем или сломать трансмиссию. Более того, жесткая блокировка предъявляет определенные требования к автомобилю. Для того чтобы увеличить проходимость ВАЗ 2109, поставьте шины с глубоким протектором.

Блокирующийся по необходимости дифференциал может работать через недифференциальный мост. Конечно, нельзя считать это полноценной блокировкой для ВАЗ 2109. Устройство представляет собой барабан, который устанавливается вместо обычного дифференциала. Непосредственно на него монтируется ведомая шестерня, используемая для главной передачи. Следовательно, оси находятся в постоянном сцеплении между собой.

К недостаткам системы относят в первую очередь достаточно быстрый износ покрышек при ее использовании. Кроме того, однозначно отрицательными являются факт потери качественной управляемости и значительные нагрузки, оказываемые на трансмиссию. Наиболее заметным это станет, как только машина после установки устройства несколько раз войдет в дорожные повороты.

Когда вы, выходя из поворота, будете газовать, автомобиль будет сам проскакивать в нужном направлении. Конечно, подобное проявление действия блокировки дифференциала нельзя напрямую причислить к определенной категории положительных или отрицательных эффектов, оказываемых на технические характеристики автомобиля.

Блокировкой дифференциала оснащается большинство новых авто. Некоторые из старых моделей тоже имеют данный механизм, но, в основном, это внедорожники и грузовые автомобили. Зато на сегодняшний день каждый уважающий себя производитель для большей проходимости автомобиля по пересеченной местности и в плохих погодных условиях, дополняет систему привода данным механизмом.

Как правило, она устанавливается на заднюю ось, но все чаще можно встретить авто с блокировкой передних и задних колес. Модной тенденцией стала электронная блокировка дифференциала. Пользу системы переоценить невозможно, не зря многие автолюбителя устанавливают ее на автомобили, изначально не оборудованные механизмом. Чтобы загореться этой идеей, достаточно на своем опыте ощутить разницу езды с ограничением крутящего момента и без него. Или хотя бы увидеть, как будут эти автомобили вести себя в сложных дорожных условиях. Но для начала следует более подробно узнать о том, что такое блокировка дифференциала, и какую роль она играет в осуществлении привода от коробки передач к колесной оси.

ЧТО ТАКОЕ ДИФФЕРЕНЦИАЛ

Не многие из водителей знают, что правое и левое колесо проходят разное расстояние при езде. Обусловлено это явление тем, что при поворотах колеса прокручиваются под разным углом по отношению к полуоси. Внешнее на повороте проходит большее расстояние, чем внутреннее. Дифференциал распределяет крутящий момент между обоими колесами в зависимости от движения каждого из них. Если одно из колес по каким-то причинам перестает совершать обороты, его нагрузка идет на соседнее.

Неведущие оси не имеют между собой никакой связи, потому колеса вращаются независимо друг от друга. Соединены между собой полуоси ведущих колес. Привод устроен таким образом, что одна полуось и трансмиссия могут прокрутить оба колеса. На ровной дороге с хорошим покрытием – это практически не ощущается. А вот на пересеченной местности, скользкой или мокрой дороге отсутствие системы равномерного распределения крутящего момента дает знать о себе сразу. Дифференциал без блокировки вращает только ту полуось, на которой находится меньшее сопротивление.

Грубо говоря, дифференциал – это узел агрегата, распределяющий крутящий момент на колеса по полуосям.

УСТРОЙСТВО

Принцип работы выше названного агрегата одинаково, где бы ни был он установлен. В основу классического автомобильного дифференциала положена планетарная передача. Карданный вал вращает ведущую шестерню редуктора моста. Ее вращение передается ведомой зубчатке. А так как она прикреплена к корпусу дифференциала, тот движется вместе с ней. От корпуса вращающий момент при помощи независимых друг от друга шестерен, называемых сателлитами, передается на полуоси. Скорость вращения карданного вала делится между полуосями не поровну. Однако, при любом соотношении скоростей их сумма – величина всегда постоянная.

• автоматическая;
• принудительная, включаемая водителем.

По способу управления блокированием:

• механическая;
• электромеханическая;
• гидравлическая;
• пневматическая.

Что такое блокировка дифференциала?

Блокировка дифференциала предназначена для увеличения крутящего момента на колесе (оси) с лучшим сцеплением.

Для того, чтобы заблокировать дифференциал необходимо выполнить одно из двух действий.

Блокировка должна быть частичной или полной, это зависит от характера блокировки.

Что значит частичная блокировка? Это когда свободно-вращающая полуось притормаживается, передавая таким образом момент на другое колесо.

Соотношение величин крутящего момента на колесах оценивается коэффициентом блокировки. Или так можно выразить, отношение величины момента на свободном (отстающем) колесе к величине буксующего (забегающего) колеса.

При симметричной работе свободного дифференциала моменты сил на колеса колёса равны, коэффициент равен 1. При заблокированном дифференциале моменты сил не должны превышать значений от 3 до 5, иначе поломка обеспечена.

Автомобили с блокировкой межколёсного дифференциала, а так же межосевого сейчас встретить не редкость. Полноприводных автомобилей навыпускали уже достаточное количество.

Но чаще используют блокировки межосевого дифференциала, межколесного реже, чтобы не ухудшать управляемость автомобиля.

Само действие блокировки может быть автоматическим, с помощью следящей электроники или чисто механических самоблокирующих дифференциалов, и принудительной, то есть водитель сам принимает решение и включает блокировку.

Зачем его блокировать

В определённых ситуациях это необходимо. Чтобы было понятнее, разберём всё по порядку. Если автомобиль круто поворачивает или идёт по пересечённой местности, его ведущие колёса проходят путь разной длины. Например, при повороте путь внешнего колеса будет длиннее, а путь внутреннего колеса — короче. Раньше, когда скорости машин были невысоки, это обстоятельство никого особо не волновало. Но постепенно скорости автомобилей возросли, и стали возникать проблемы:

• покрышки изнашиваются неравномерно;
• управляемость серьёзно ухудшается.

Всё это происходит из-за того, что крутящий момент на ведущих колёсах автомобиля всегда одинаков. Поэтому и возникла необходимость разделить ведущие колёса так, чтобы на каждом из них был свой крутящий момент. Эту задачу и выполняет дифференциал ВАЗ 2107. Если дорога ровная, проблем с этим узлом нет. Но как только автомобиль оказался на пересечённой местности с включенным дифференциалом, колёса начинают пробуксовывать, а управлять машиной становится намного сложнее. Именно в этой ситуации водителю следует заблокировать дифференциал, чтобы увеличить проходимость машины.

Обзор блокировки ARB Air Locker

Наиболее часто дифференциал блокируется с использованием ARB Air Locker. По своему типу это блокировка, которую необходимо включать в принудительном порядке. Когда устройство начинает действовать, между определенными частями моста происходит достаточно плотное замыкание полуосей. Этот конкретный вид блокировки считается наиболее жестким.

В комплектацию устройства входит сам дифференциал, воздушный компрессор и пневмомагистрали. Они требуются для того, чтобы создать необходимое для работы давление. Оно должно превышать две атмосферы, только в таком случае блокировка будет приведена в действие.

Рассматриваемая система блокировки дифференциала имеет одно существенное преимущество, заключающееся в мягкой работе обычного дифференциала при твердом покрытии.

Кроме того, она позволяет достичь наиболее комфортной балансировки. Конечно, у системы есть и недостатки, основным из которых считается весьма существенная стоимость. К отрицательным свойствам относят необходимость определенных навыков в использовании и достаточно сложную процедуру монтажа.

Совет № 8 – Импульс

Импульс движения, который инерцией протолкнет авто через небольшой сугроб или снежное препятствие, поможет не застрять, но все должно быть в разумных пределах – точно не стоит на большой скорости врезаться в сугроб, это может повредить автомобиль и вызвать срабатывание подушек безопасности, что в итоге будет чревато дорогостоящим ремонтом автомобиля.

Поддержание движения автомобиля – лучший вариант, даже если он движется всего несколько километров в час. Не едьте слишком быстро, потому что это даст вам меньше контроля и уменьшит ваши шансы на экстренное торможение. Опять же, ключ к созданию импульсной работы для автомобилиста – продолжать движение. Однако обязательно соблюдайте все правила дорожного движения и останавливайтесь, когда это необходимо.

Как самостоятельно отремонтировать дифференциал?

Внимание! Для успешного ремонта и замены данного узла ВАЗ 2110 и 2112 необходимо приобрести инструкцию, схему и комплект дополнительных инструментов. Если в вашем распоряжении нет этих 2 составляющих, доверить ремонт лучше всего профессионалам в автосервисе. Для регулировки и ремонта вам будут необходимы:

Для регулировки и ремонта вам будут необходимы:

• Комплект торцовых ключей (головок),
• Универсальные круглогубцы,
• Специальный вариант клещей для снятия системы стопорных колец,
• Тонкое зубило,
• Обычный молоток.

Этапы ремонта.

Этапы работ по регулировке и замене дифференциала на ВАЗ 2110 и 2112 следующие:

На этом этапы замены и ремонта дифференциала заканчиваются. Останется только регулировка и проверка работы при объезде машины.

Дифференциал — это важный конструктивный элемент трансмиссии. Он передаёт, изменяет, перераспределяет между двумя потребителями крутящий момент. При необходимости, обеспечивает их вращение с разными угловыми скоростями.

Виды автоматической блокировки дифференциала на Ваз 2107

Экстремальные “варварские” необратимые методы типа заваривания сателлитов и установки “преднатяга” редуктора использовать категорически не рекомендуется. Существуют другие способы блокировки дифференциала при необходимости.

Дисковая блокировка. На дифференциал устанавливаются фрикционные муфты, которые начинают проворачиваться относительно друг друга при неравномерном вращении колес. Если разность угловых скоростей колес велика, сила трения между муфтами растет и дифференциал блокируется. Такой способ блокировки требует специального трансмиссионного масла и имеет определенные недостатки . Из-за износа дисков необходимо часто проводить регулировку узла.

Блокировка с вискомуфтой (вязкостной муфтой). Принцип работы вискомуфты напоминает работу дисковой блокировки дифференциала. Отличие состоит в в том, что вискомуфта имеет множество липких дисков, которые погружены в вязкую жидкость. Силикон, составляющий основу жидкости, твердеет при нагреве. Если угловая скорость одной оси больше другой, жидкость нагревается, твердеет и обеспечивает жесткое сцепление дисков. Этот вид блокировки срабатывает плавно, но по мере нагрева и застывания жидкости эффект нарастает и продолжается, пока колеса не начнут вращаться одновременно и температура не снизится. Плюс такого решения состоит в отсутствии необходимости частого обслуживания узла. Особенность работы вискомуфты в том, что для ее работы требуется полная герметичности пространства, заполненного гелем. Вискомуфты эффективно работают лишь при непродолжительной пробуксовке и устанавливаются на “паркетные джипы”. Для долгих поездок по бездорожью они не подходят – узел перегревается.

Винтовой червячный редуктор. Это самый надежный из видов блокировки. При движении по прямой червячные винты свободно вращаются. При наличии разницы угловых скоростей полуосей винты попадают заходят в крайние положения где фиксируются в пазах. При их фиксации срабатывает блокировка. Время срабатывания дифференциала зависит от конструкции (профиля) винта. Когда угловые скорости полуосей выравниваются, винты выходят из пазов и дифференциал возобновляет работу. Такая система не требует специального масла, подходит обычное трансмиссионное. Узел отличается большим сроком службы, сравнимым со сроком службы “родного” дифференциала. Благодаря этому блокировка дифференциала ВАЗ 2107 с использованием винтового червячного редуктора популярна среди владельцев “семерки”.

Планетарная блокировка дифференциала (схема Красникова). Механизм похож на обычных дифференциал, но в нем вместо шестеренок-сателлитов используются цепочки шариков. Блокировка происходит не из-за разности скоростей вращения колес, а при появлении различий между тягой двигателя и осевой нагрузкой. Такой вариант дифференциала ВАЗ 2107 несколько дешевле, чем винтовой червячный дифференциал.

Разновидности принудительной блокировки

Оговоримся сразу, что варварские варианты вроде заваривания сателлитов на «родном» дифференциале не рассматриваем. Также не рассматривается частичный вариант установления «преднатяга».

• Дисковая блокировка повышенного трения.Устанавливаются фрикционные муфты. Когда колёса начинают испытывать разное сопротивление, то трение внутри муфты увеличивается и происходит блокировка. Блокировка с помощью дисков требует регулировки вследствие их износа и применение особого трансмиссионного масла.
• Вязкостная муфтовая блокировка (вискомуфта). Её принцип похож на дисковый, но у гидравлической муфты множество липких дисков (рис. 7). Диски погружены в особую вязкую жидкость. Основа этой жидкости – силикон, твердеющий при нагреве. Когда вращение одной полуоси опережает другую, происходит нагрев, затвердевание жидкости и жёсткое зацепление дисков. Этот вид блокировки начинает работать вначале мягко, затем по мере застывания эффект резко возрастает, и держится до тех пор, пока полуоси не начнут работать равномерно, тогда вместе с остыванием, происходит разжижение геля. Большим плюсом является отсутствие обслуживания. Необходимым условием длительной работы является полная герметичность. Такие вискомуфты устанавливаются на «паркетные» городские внедорожники. На тяжёлом бездорожье работают слабо, перегреваются.
• Самоблокирующийся винтовой червячный редуктор. Надёжный вариант. При прямолинейном движении червеобразные винты свободно вращаются в корпусе (рис. 8). При изменении характера движения винты попадают в крайние положения и фиксируются в пазах. При этом срабатывает блокировка. Время срабатывания зависит от профиля винта. При выравнивании крутящего момента винты снова выступают из пазов в свободное вращение. Плюсом является малый износ, срок эксплуатации равен сроку «родного» дифференциала. Кроме этого, не требуется особое масло, нужно обычное трансмиссионное. Стоимость винтовой блокировки на ВАЗ 2107 около 10–13 тыс. рублей.
• Планетарный механизм блокировки дифференциала (ДАК), или схема Красникова (рис.9). В этом механизме применяется классическая дифференциальная схема, но вместо сателлитов работают цепочки шариков. Этот дифференциал блокируется не от разницы между нагрузкой на колёса, а при возникновении изменения между осевой нагрузкой и тягой двигателя. Стоимость установки на ВАЗ 2107 – около 10000 руб.

Дисковый самоблокирующийся дифференциал (блокировка) SDS (спорт) IQ RT передний привод ВАЗ

При движении автомобиля по неровной дороге или в повороте его ведущие колеса проходят различный путь, что приводит к дополнительной нагрузке на шины и детали трансмиссии (например главная пара). Это обстоятельство существенно увеличивает их износ и ухудшает управляемость. В эпоху малых скоростей и отсутствия автомобильных дорог эта проблема не причиняла водителям особого беспокойства, а цельная ведущая ось лишь повышала проходимость автомобиля.

Однако, техника совершенствовалась, скорости возрастали, что привело к необходимости развязать между собой ведущие колеса. Таким устройством, позволяющим колесам вращаться с разной скоростью послужил дифференциал — планетарный механизм, распределяющий крутящий момент поровну между полуосями.

Но, несмотря на увеличение устойчивости и управляемости автомобиля, дифференциал значительно снизил его проходимость, именно заводской Вазовский дифференциал страдает таким недостатком. Этот недостаток возникал из-за того, что величина крутящего момента задавалась колесом, имеющим худшее сцепление с дорогой. Из-за этого одно колесо начинало пробуксовывать, а второе просто останавливалось.

Использование ручной блокировки дифференциала не смогло решить данную проблему, так как такое устройство годилось лишь преодоления труднопроходимых участков дороги и требовало от водителя постоянного внимания.

Необходимость автоматической блокировки дифференциалов привела к созданию всевозможных конструкций самоблокирующихся дифференциалов (дифференциалов повышенного трения). Такие дифференциалы не требуют от водителя дополнительных действий и даже компенсируют некоторые ошибки.

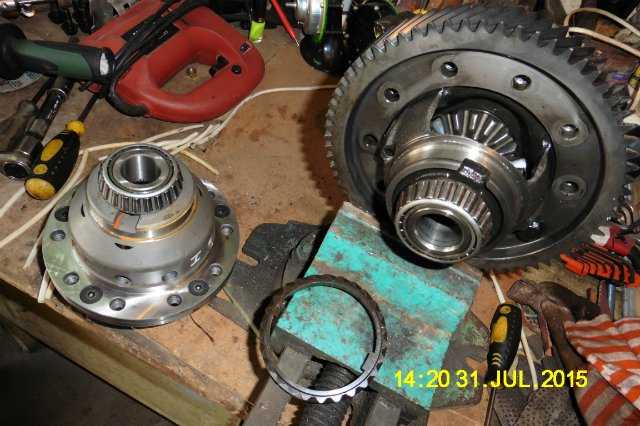

Наибольшее распространение при тюнинге серийных автомобилей получили самоблокирущиеся дифференциалы винтового типа. Это связано с их высоким ресурсом и отсутствием проблем при установке. Благодаря относительно несложной конструкции, такие дифференциалы доступны и почти не требуют технического обслуживания.

Недостатком большинства конструкций блокировок дифференциалов является возникновение кратковременных пиковых нагрузок, появляющихся в момент включения блокировки. Особенностью винтовой блокировки являются сглаженный процесс включения-выключения, что предупреждает повышенный износ трансмиссии. Кроме того, при включении винтовой блокировки на рулевое колесо не передается дополнительное толчковое усилие (что характерно при установке дисковых блокировок на переднеприводные автомобили).

Установка самоблокирующегося винтового дифференциала значительно увеличивает проходимость и устойчивость автомобиля на скользкой дороге. Благодаря оптимальному перераспределению крутящего момента между ведущими колесами, буксующее на скользкой дороге колесо разгружается, а колесо, имеющее лучшее сцепление с дорожным покрытием, получает дополнительный крутящий момент. Автомобиль с винтовой блокировкой быстрее разгоняется по льду и плотному снегу, легче управляется в поворотах и предупреждает срыв ведущих колес при резком старте на асфальте.

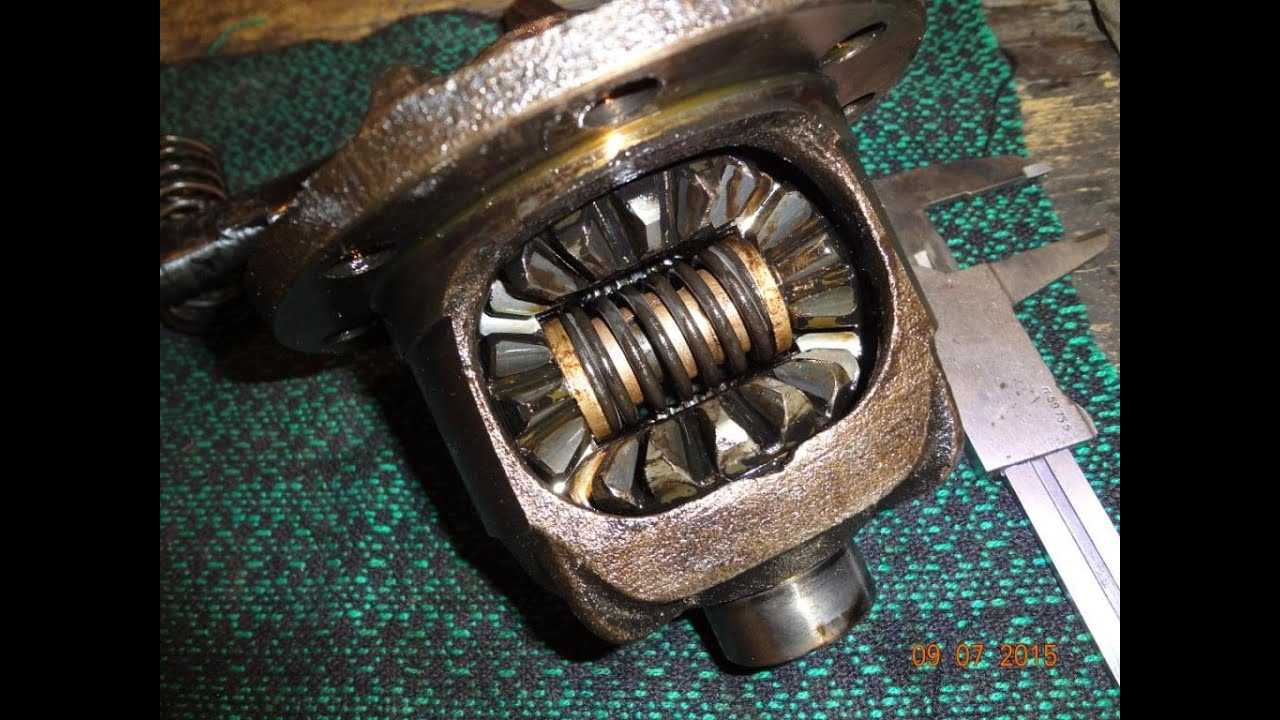

Для еще более комфортной езды в систему блокировки дифференциала устанавливается муфта предварительного натяга, которая выравнивает срабатывание блокировки и уменьшает нагрузки на трансмиссию автомобиля. Величина преднатяга показывает минимальный крутящий момент, действующий на колесо, независимо от его положения на дороге. Оптимальное значение преднатяга зависит от условий эксплуатации автомобиля: меньший преднатяг облегчает управление машиной на резких поворотах, а больший — повышает проходимость на плохой дороге. Однако, учесть все нюансы конструкции автомобиля, манеры вождения и дорожного (или бездорожного) покрытия смогут только опытные профессионалы. Таковыми являются специалисты Клуба Турбо, которые при установке блокировки дифференциала выставят (по желанию клиента) наиболее подходящую величину преднатяга (для езды в обычных условиях значение предварительного натяга устанавливается, как правило, равным 4 кг).

В силу конструктивных особенностей винтовых самоблокирующихся дифференциалов, при их изготовлении требуется соблюдать высокую точность, а высокие механические нагрузки предполагают большой запас прочности комплектующих.

Просьба наличие и сроки поставки уточнять у менеджера.

Вы можете оплатить покупку любым удобным способом:

• VISA, MasterCard (без комиссии)
• Квитанция на оплату
• Сбербанк Онлайн

Доставляем товары по всей России и Казахстану

Мы можем отправить вам покупку транспортной компанией:

• Главная
• Каталог
• Трансмиссия
• Блокировка

Вместо заключения. Что выбрать

1. Постоянная блокировка требуется только для настоящих джипов, которые, как тракторы, никогда выезжают в город.
2. Дисковая блокировка: требует регулировки из-за выработки дисков, нужно специальное масло. Кроме этого, существует небольшой, но постоянный момент трения. Это ухудшает управляемость, быстрее изнашиваются шины, увеличивается расход топлива. Чем больше изнашиваются фрикционы, тем меньше блокировка. Чем чаще приходится буксовать – тем быстрее выйдет из строя дифференциал.
3. Жидкостная вискомуфтаобладает большой инерцией «врабатывания», но её работа по тяжёлому бездорожью не очень хорошая. Часты запоздания, перегрев. Но в городских условиях она работает.
4. Винтовая блокировка, пожалуй, наиболее хороша в городе зимой, а также подходит как любителям автотуризма, так и дачникам. На серьёзном бездорожье она не очень эффективна, но не«схватывает намертво», включается мягко и не требует специального обучения. Для ВАЗ 2107, как и для прочей классики, лучше устанавливать или винтовую блокировку, или дифференциал ДАК, при условии, что автомобиль не штурмует тяжёлое бездорожье, а передвигается по зимним дорогам в городе, а летом – по просёлочным дорогам. Цена вопроса около 10-13 000 руб.

https://youtube.com/watch?v=videoseries

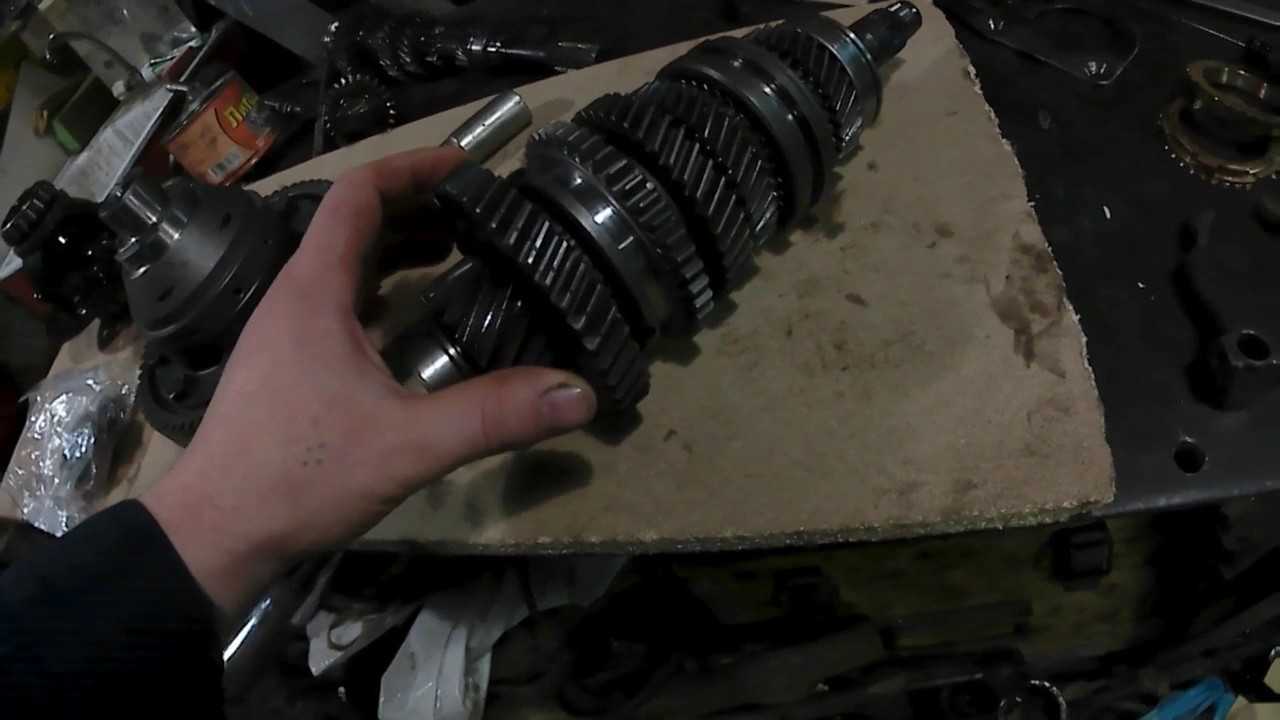

ремонт дифференциала коробки передач на автомобилях ваз 2108, ваз 2109, ваз 21099

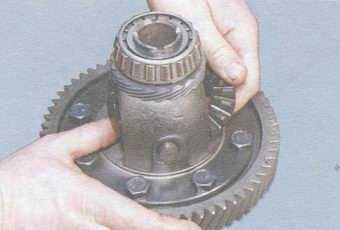

1. Выньте дифференциал (рис. 5.12) из коробки передач (см. «Разборка коробки передач и дефектовка ее деталей»).

1:715 2. Повернув на 90° вокруг оси сателлитов, выньте полуосевые шестерни из корпуса дифференциала.

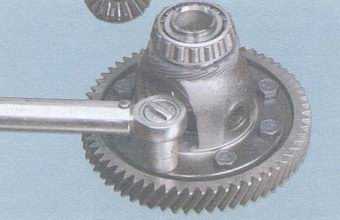

2:1394 3. Снимите стопорное кольцо с оси сателлитов.

3:1984 4. Выньт

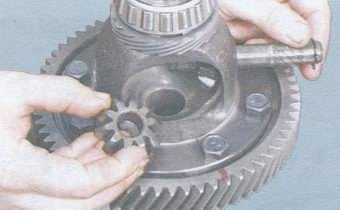

из корпуса дифференциала ось сателлитов и два сателлита.

4:613 5. Отверните болты крепления ведомой шестерни к корпусу дифференциала.

5:1251 6. Спрессуйте ведомую шестерню с корпуса дифференциала. 7. Осмотрите рабочие поверхности сателлитов, оси сателлитов, полуосевых шестерен и соприкасающиеся с ними сферические поверхности корпуса дифференциала. Мелкие неровности устраните мелкозернистой шкуркой. Детали со значительными дефектами замените.

6:2327

8. Проверьте состояние ведомой шестерни коробки передач. При наличии сколов, выкрашиваний и значительной выработки зубьев замените ведомую шестерню. На автомобили ваз 2108, ваз 2109, ваз 21099 устанавливают шестерни главной передачи с различным передаточным числом. На ведомой шестерне выбито количество зубьев ведущей шестерни 1 и количество зубьев ведомой шестерени 2.

ПРЕДУПРЕЖДЕНИЕ Шестерни главной передачи на заводе-изготовителе подбираются попарно по шуму и пятну контакта. Поэтому при замене ведомой шестерни замените также ведущую шестерню: ведомая и ведущая шестерни продаются парой. Для проверки подсчитайте количество зубьев ведущей шестерни.

9. Осмотрите посадочные места подшипников на корпусе дифференциала. При значительной выработке этих мест замените корпус дифференциала. При наличии питтинга (раковин) на беговых дорожках и телах качения, следов вдавливания тел качения на беговых дорожках, повреждения сепараторов подшипники необходимо заменить.

7:2292

10. Для замены подшипников дифференциала с помощью съемника спрессуйте подшипники с дифференциала. При этом подшипники разрушаются. Затем…

8:762 11. …выпрессуйте наружные кольца из картеров коробки передач и сцепления специальным съемником. Если съемник отсутствует, выпрессуйте сначала сальники полуосей. Учтите, что при этом сальники повреждаются и сальники надо заменить (подробнее см. «Замена сальников коробки передач»). С наружной стороны картеров бородком выпрессуйте кольца подшипников.

9:1916 12

Обратите внимание: под кольцом, установлен. ным в картере коробки передач, может быть регулировочное кольцо, которое перед запрессовкой новых колец необходимо заново подобрать (см. «Подбор регулировочного кольца подшипников дифференциала»)

«Подбор регулировочного кольца подшипников дифференциала»)

ным в картере коробки передач, может быть регулировочное кольцо, которое перед запрессовкой новых колец необходимо заново подобрать (см. «Подбор регулировочного кольца подшипников дифференциала»).

10:871 13. Если необходимо заменить шестерню привода спидометра, то можно спрессовать подшипник (не разрушая подшипник) с помощью двух отверток, прикладывая усилие к внутреннему кольцу подшипника. Шестерня при этом разрушится, но шестерню все равно надо менять.

11:1845 14. Соберите дифференциал в порядке, обратном снятию, предварительно смазав все дета

ли трансмиссионным маслом. При этом ведомая шестерня устанавливается маркировкой зубьев наружу.

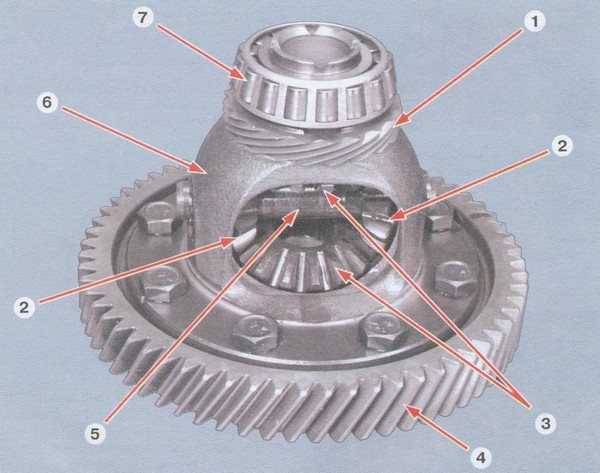

12:688Рис. 5.12. Дифференциал коробки передач автомобилей ваз 2108, ваз 2109, ваз 21099: 1 — ведущая шестерня привода спидометра; 2 — сателлит; 3 — полуосевая шестерня; 4 — ведомая шестерня главной передачи; 5 — ось сателлитов; 6 — корпус дифференциала; 7 — подшипник дифференциала следующая статья:
