Ремонт масляного насоса на автомобилях ваз 2108, ваз 2109, ваз 21099

Как отремонтировать масляный насос ВАЗ 2108/2109

Торопиться с заменой маслонасоса на новый не стоит, ведь механизм можно отремонтировать своими руками. Для качественного проведения процедуры понадобится специальный инструмент:

• штангенциркуль;
• микрометр (0–25 мм);
• плоские щупы;
• металлическая линейка.

Если же такого перечня инструментов нет, то ремонтом лучше не заниматься и попросту купить новый насос.

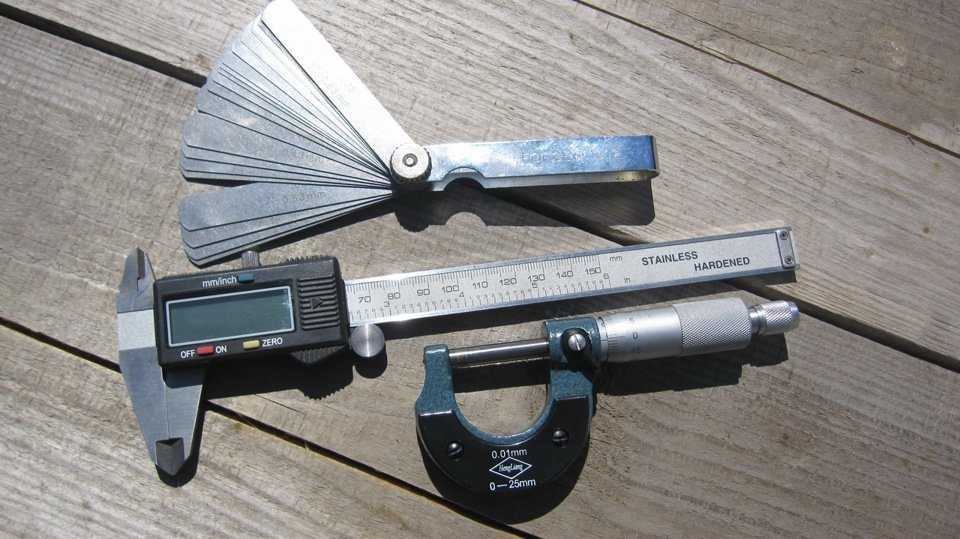

Основными инструментами при ремонте масляного насоса являются микрометр, штангенциркуль, щупы и металлическая линейка

Как разобрать маслонасос

Демонтировав механизм с автомобиля, для проведения ремонта потребуется его разборка. Процедура предполагает выявление износившихся элементов и их последующую замену. В результате дефектовки может выясниться, что насос проще выбросить, чем отремонтировать. Поэтому такой поворот событий исключать не стоит.

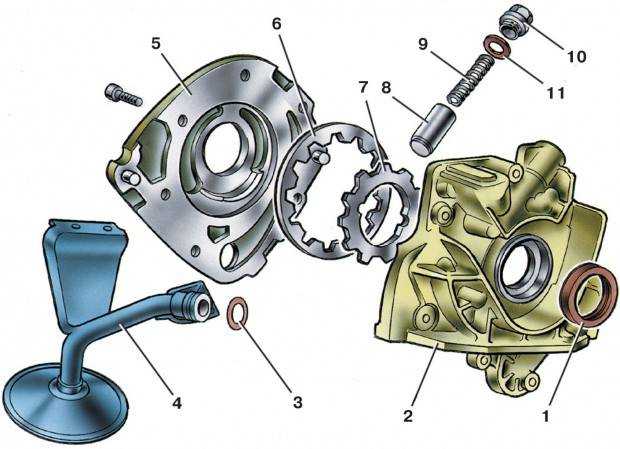

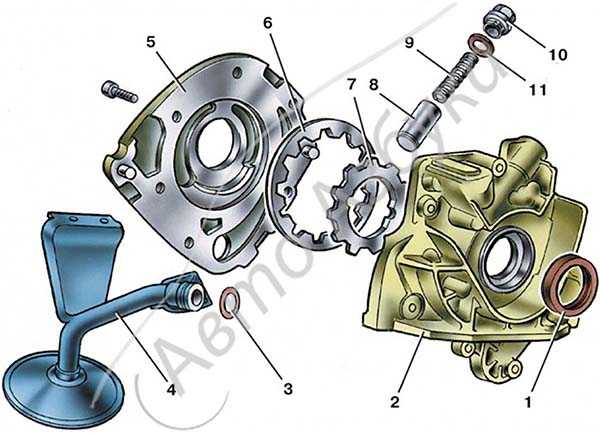

Детали масляного насоса: 1 — передний сальник коленчатого вала; 2 — крышка насоса; 3 — резиновое уплотнительное кольцо; 4 — маслоприемник; 5 — корпус насоса; 6 — ведомая шестерня; 7 — ведущая шестерня; 8 — редукционный клапан; 9 — пружина клапана; 10 — пробка; 11 — уплотнительное кольцо масляного насоса

Разборку производим следующим образом:

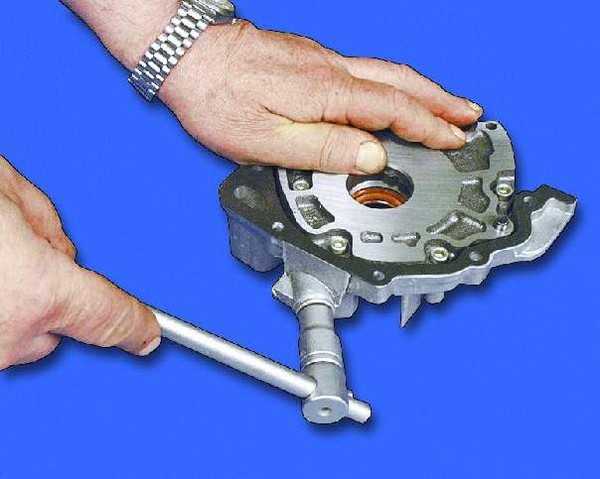

1. Для разделения насоса на две части, откручиваем болты, которыми крепится крышка к корпусу, после чего убираем её в сторону.

Крышка к корпусу крепится на шести болтах, которые необходимо открутить

Масляная помпа имеет ведомую и ведущую шестерни

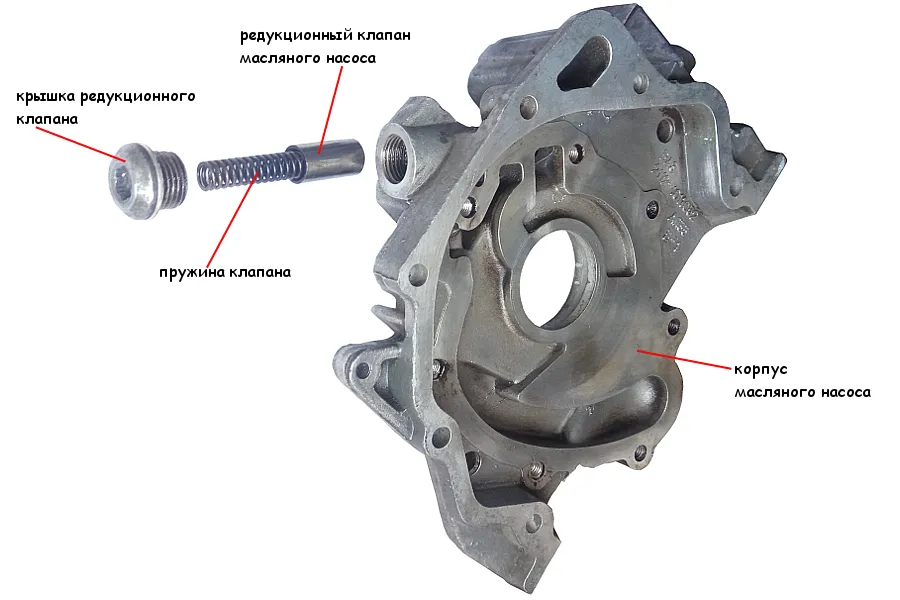

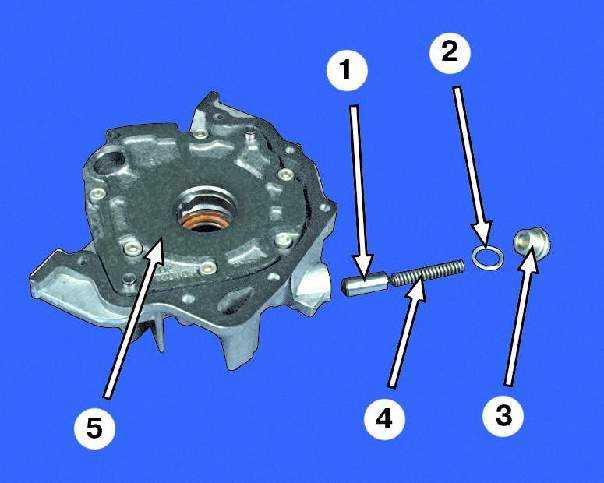

Чтобы демонтировать редукционный клапан, потребуется открутить пробку

Оцениваем состояние крышки и корпуса масляного насоса, проверяем на предмет трещин, задиров и т. п

Замена сальника, крышки, прокладки и других деталей насоса

Одним из элементов, который нуждается в обязательной замене, даже при отсутствии видимых повреждений, является сальник. Помимо того, что со временем резина уплотнителя грубеет, рабочая часть также изнашивается. В результате сальник может попросту пропускать масло, что приводит к появлению течи. И также обязательной замене подлежит прокладка. Стоят эти комплектующие недорого, и экономия в этом случае попросту неуместна.

При ремонтных работах с масляным насосом рекомендуется заменить также передний сальник коленвала

Более ответственная работа предстоит с проверкой корпуса, крышки и шестерён. Для начала нужно измерить зазор между шестерёнчатыми элементами и плоскостью корпуса. Для этого прикладываем металлическую линейку к плоскости корпуса и с помощью щупа производим замер между шестерней и линейкой. В этом случае зазор между ведущей шестерней должен составлять 0,12 мм, для ведомой — 0,15 мм.

При измерении зазора между плоскостью корпуса и ведущей шестернёй, показатель должен составлять 0,12 мм, между ведомой и корпусом — 0,15 мм

После этого производим замеры толщины самих шестерён: для ведущей номинальный параметр равен 7,45–7,47 мм, предельный составляет 7,42 мм. Ведомая шестерёнка имеет такую же номинальную толщину, а предельная равна 7,35 мм.

При проведении ремонтных работ с масляным насомом выполняют измерение толщины ведущей и ведомой шестерён

Затем приступаем к замерам посадочного места ведомой шестерни и толщины сегмента, который располагается между двумя шестернями механизма в корпусе. В первом случае показатель не должен быть более 75,1 мм, во втором — не менее 3,4 мм.

Замер посадочного отверстия ведомой шестерни и толщины сегмента в корпусе масляного насоса

Нелишним будет также проверить возможную деформацию крышки. Для этого её укладывают на ровную поверхность и покачивают: зазор должен отсутствовать. В случае обнаружения деформации её устраняют путём шлифовки.

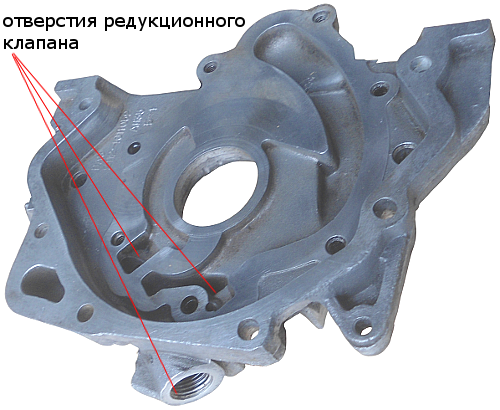

Внимание стоит обратить и на отверстие под редукционный клапан, диаметр которого должен составлять 12,03 мм. Пружина без нагрузки должна иметь размер 44,72 мм, под нагрузкой в 4±0,24 кг/с — 31,7 мм

В случае деформации может потребоваться шлифовка плоскости крышки масляного насоса

После дефектовки производим замену износившихся деталей на новые, проводим повторно замеры, смазываем все элементы моторным маслом и устанавливаем механизм на двигатель. Перед монтажом рекомендуется выполнить чистку маслоприемника.

Видео: ремонт маслонасоса на ВАЗ 2108/2109

Замена масляной помпы на ВАЗ 2108/2109 не является сложной процедурой. Следуя пошаговой инструкции и используя стандартный набор инструментов, каждому автолюбителю по силам самостоятельно выполнить такую работу. С ремонтом маслонасоса ситуация несколько иная: для починки понадобится измерительный инструмент, позволяющий выявить и заменить проблемную деталь.

Виды и устройство насосов

Основной принцип работы всех масляных насосов двигателей схож: всасывание моторного масла из поддона картера (масляного бака) и нагнетание в магистрали системы смазки. Конструктивно это могут быть шестеренчатые, роторные и пластинчатые насосы с возможностью принудительной регулировки уровня давления или без таковой. Отличается и способ приведения их в действие.

Шестеренчатые насосы

Этот тип механизмов относится к нерегулируемым. Привод такого масляного насоса осуществляется от коленчатого вала двигателя. На практике это означает, что уровень давления напрямую зависит от оборотов мотора. Чтобы при этом давление масла в нагнетательной магистрали системы смазки было постоянным и не превышало критических значений, такие масляные насосы всегда дополняются редукционным клапаном.

Шестеренчатый масляный насос с внешним зацеплением

Конструктивно шестеренчатый насос состоит из следующих элементов:

• Ведущая шестерня, соединенная с коленвалом.
• Ведомая шестерня, приводимая в движение ведущей шестерней.
• Герметичный корпус с нагнетательным и всасывающим каналами.
• Редукционный клапан масляного насоса — он представляет собой плунжер с пружиной, который при повышении давления отжимается, открывая канал сброса масла.
• Уплотнители (сальники).

Шестеренчатые насосы могут быть:

• С внешним зацеплением — шестерни располагаются рядом и имеют внешние зубья. Недостатком данного типа является сложность достижения высокого уровня сжатия, поскольку это провоцирует рост удельных давлений в зоне зацепления зубьев. И хотя благодаря применению специального разгрузочного паза проблему можно решить, насосы с подобным пазом неэффективны для широкого спектра частот вращения и на малых оборотах производительность будет очень мала.
• С внутренним зацеплением — ведущая шестерня имеет внешние зубья и расположена внутри ведомой, зубья которой направлены внутрь. Шестерни не имеют общей оси и образуют полукруглый зазор (полость). Такой маслонасос имеет более компактные размеры.

Принцип работы шестеренчатого насоса очень прост: смазка поступает внутрь через всасывающий канал, где сжимается шестернями и выталкивается под давлением в нагнетательный канал. Маслонасосы с внутренним зацеплением также могут оснащаться разделительным серпом (серповидной перегородкой). Он устанавливается между зубьями роторов в зоне из максимального удаления друг от друга. Благодаря этому происходит уплотнение полостей нагнетания и обеспечивается более высокое рабочее давление.

Роторные насосы для перекачки моторного масла

Маслонасосы роторного типа сходны с шестеренчатыми внутреннего зацепления. Однако вместо шестерней сжатие масла осуществляется при помощи неподвижного статора (большего диаметра) и подвижного ротора (расположенного внутри статора). Такие насосы могут быть нерегулируемыми (с редукционным клапаном) и регулируемые.

Роторный маслонасос ДВС

Нерегулируемые роторные масляные насосы имеют привод от коленвала и создают уровень давления пропорционально его вращению. Избыточное давление так же как и в шестеренчатых масляных насосах сбрасывается редукционным клапаном.

Отличием регулируемых роторных насосов является наличие подвижного статора и специальной регулировочной пружины. Сам процесс регулировки основан на принципе изменения объема рабочей полости (зазор между роторами), что осуществляется поворотом статора. Так, если частота вращения коленчатого вала повышается, двигатель потребляет больше масла, что приводит к снижению давления.

Пружина реагирует на это и перемещает статор, изменяя позицию ведомого ротора и изменяя рабочую полость насоса. Увеличивается производительность маслонасоса. Регулируемый маслонасос позволяет поддерживать стабильный уровень давления независимо от режима работы двигателя.

Пластинчатые или шиберные маслонасосы

Для некоторых типов двигателей может быть использован пластинчатый или шиберный масляный насос. Такая конструкция позволяет регулировать производительность исходя из оборотов двигателя.

Состоит шиберный насос из корпуса, внутри которого находятся ротор и статор. Их оси смещены, благодаря чему в нижней части образуется серповидный зазор. Ротор также оснащен подвижными пластинами, вставленными в специальные пазы. Под действием центробежной силы на участке зазора между ротором и статором они выдвигаются и образуют отдельные камеры сжатия масла. При вращении ротора объем камер постоянно изменяется. Когда объем увеличивается, создается разрежение и происходит всасывание масла. Когда камера уменьшается, давление возрастает и выполняется нагнетание.

Виды ДДМ

Все подобные устройства классифицируются на два типа: аварийные и измерительные.

Аварийные датчики сигнализируют водителю об отсутствии давления масла в контуре. В этом случае на панели приборов автомобиля загорается индикатор.

Измерительные датчики – технически более сложные изделия. Они информируют автолюбителя о параметрах давления, измеряются:

• в Паскалях;
• барах;
• Ньютонах/м2;
• атмосферах;
• килограмм/силе.

Единица измерения зависит от страны производителя транспортного средства.

ДДМ различаются по принципу работы. Эволюционный процесс устройства не отличается многообразием. Датчики появились на заре автомобилестроения практически одновременно с моторами. Вначале они представляли собой небольшую стеклянную колбу, размещённую в салоне. Она была вмонтирована в систему смазки силовой установки. Импульсивное движение смазочного материала внутри неё указывало шофёру, что давление функционирует нормально.

На смену этому виду пришли механические датчики. Их работа схожа по принципу действия с манометром. Изменение давления в системе приводит в движение механизм, который оснащён стрелочным индикатором. Такие устройства уже потеряли популярность, они встречаются на моделях прошлого столетия.

В настоящее время на большинстве современных моделях стоят электронные датчики, которые по своему назначению могут быть аварийными и измерительными.

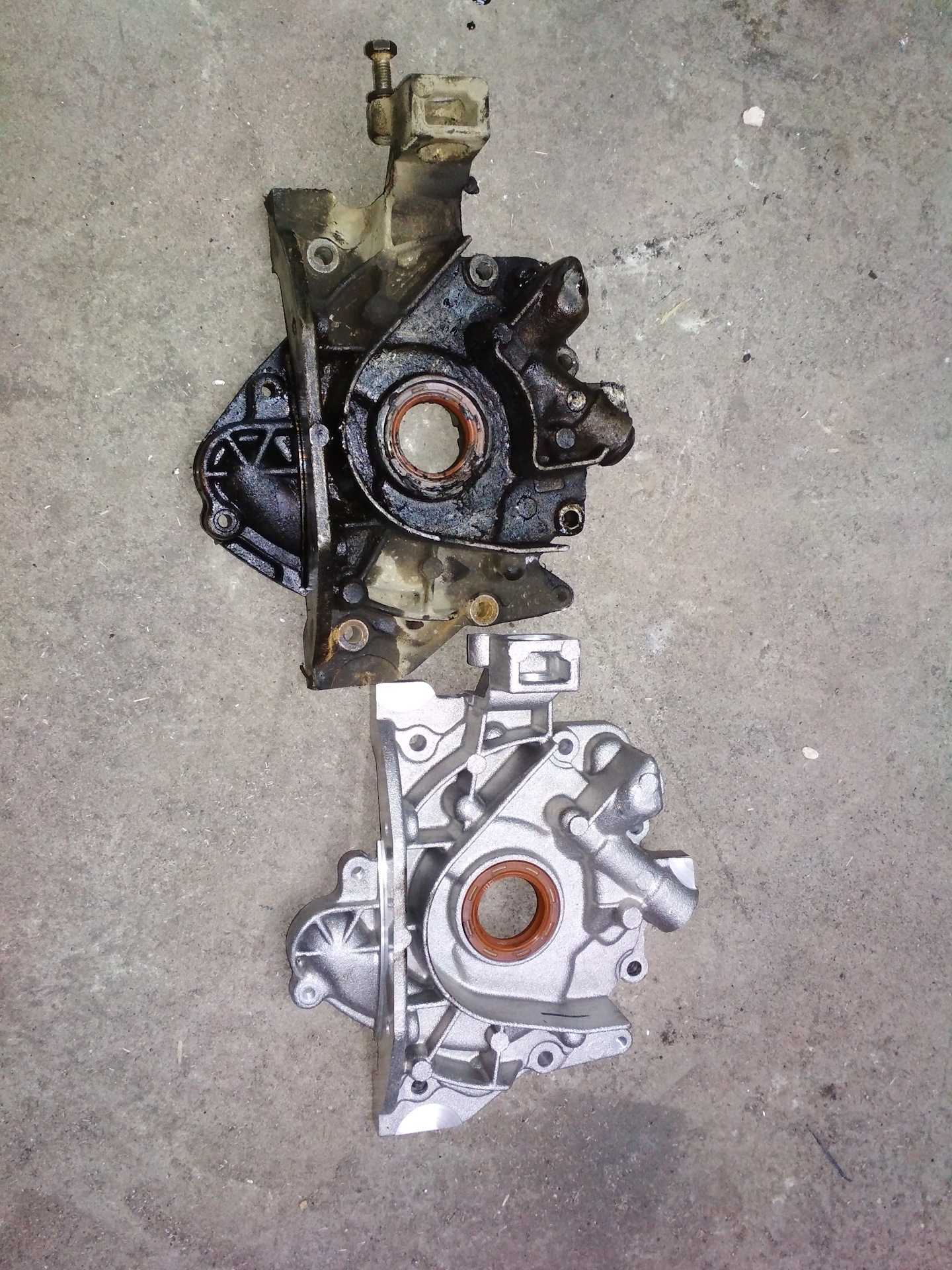

Замена масляного насоса на ваз 2109, 2108

Октябрь 22nd, 2015 Admin

Силовая установка современного автомобиля оснащена несколькими насосами. Их можно назвать «сердцами», каждое из которых перекачивает определенную жидкость – топливо, тосол или масло. Сегодня мы поговорим об одном из них – масляном. Поскольку диагностику этого узла невозможно провести без частичной разборки мотора, состояние насоса определяется по косвенным признакам.

В случае его неисправности события чаще всего разворачиваются следующим образом: на панели приборов зажигается контрольная лампочка давления масла. Автолюбитель проверяет его уровень и видит, что он в норме (или доливает масло при необходимости), однако лампа и не думает гаснуть, что приводит к необходимости поиска неисправности.

Причин, по которым загорелась лампа, может быть немало, но, вероятнее всего, сломался датчик давления масла или что-то не так с насосом. В этой статье мы расскажем, как правильно заменить этот агрегат на ВАЗ-2109 и других автомобилях этого семейства.

Где находится масляный насос на Ваз 2109

Его месторасположение находится за шкивом коленвала. Вследствие этого обстоятельства до него не получится добраться без снятия некоторых деталей, в частности, самого шкива и поддона картера. Ниже приведена фотография, на которой изображен масляный насос на его посадочном месте.

Когда нужно менять масляный насос

Если насос неисправен, происходят следующие вещи:

• Падает давление масла, в результате чего как раз и зажигается соответствующая контрольная лампочка на приборной панели.
• Увеличивается расход масла, и его постоянно приходится доливать (однако такое случается не всегда).

Как заменить масляный насос на ваз 2109, 2108, 21099

Инструменты:

Прежде чем вы начнете замену, подготовьте все необходимые инструменты. Это набор гаечных ключей, набор головок, карданный шарнир и удлинитель. Если насос будет заменятся на новый, то купите необходимую запчасть (ее каталожный номер «2108-1011010″). Кроме того, загоните машину на яму или эстакаду, иначе вам будет очень трудно добраться до насоса.

Снятие:

1) Демонтируйте датчик положения коленвала. Следует заметить, что это актуально только для инжекторного мотора, если двигатель карбюраторный, пропустите этот пункт.

2) Слейте моторное масло.

3) Далее демонтируйте зубчатый шкив.

4) Теперь можно снимать поддон картера. Затем отыщите маслоприемник и выкрутите болты, которыми он крепится, после чего снимите его.

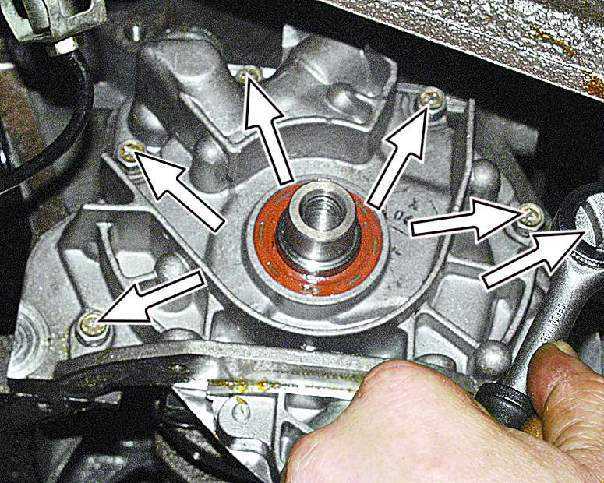

5) Возьмите головку нужного размера и удлинитель, и с их помощью выкрутите 6 болтиков, которыми масляный насос крепится к блоку двигателя

Будьте крайне внимательны, поскольку под болтами находятся шайбы, и очень важно не потерять их

6) В идеале после п.6 насос должен сняться, но на практике так бывает не всегда. Если это ваш случай, возьмите отвертку потолще, вставьте ее между насосом и коренным подшипником и аккуратно покачайте (помните, подшипник повреждать нельзя!).

7) Аккуратно снимайте маслонасос.

Установка:

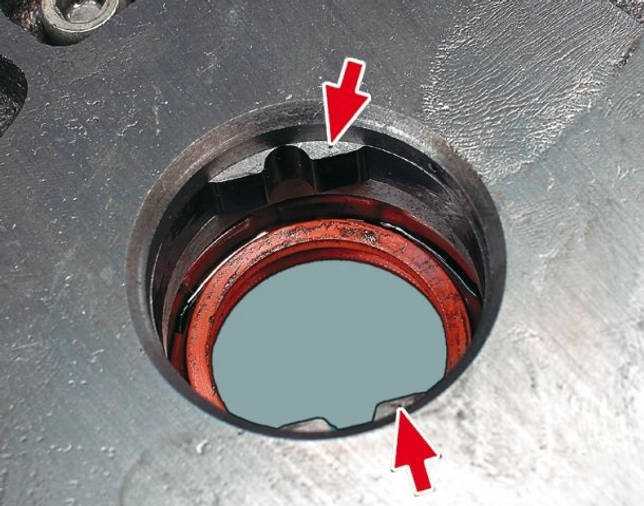

1) Перед тем, как вы будете устанавливать новый агрегат, выполните одну очень важную процедуру. Вам надо найти ведущую шестерню и повернуть так, … (продолжение ниже)

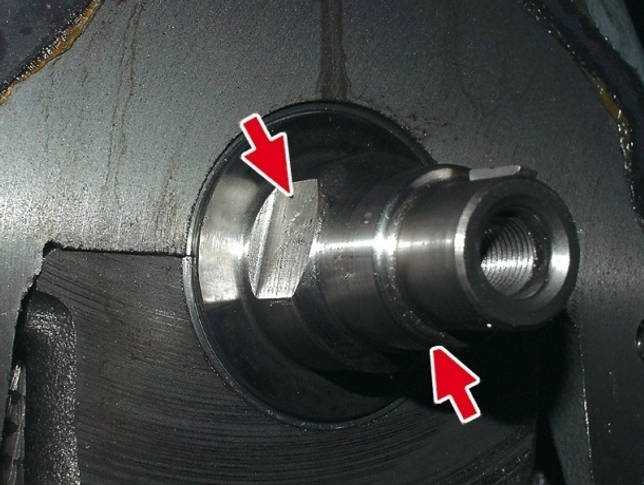

2) Чтобы ее положение совпадало с особыми лысками, расположенными на коленчатом валу.

3) Теперь возьмите немного моторного масла и промажьте передний сальник коленвала (если точнее – его рабочую кромку).

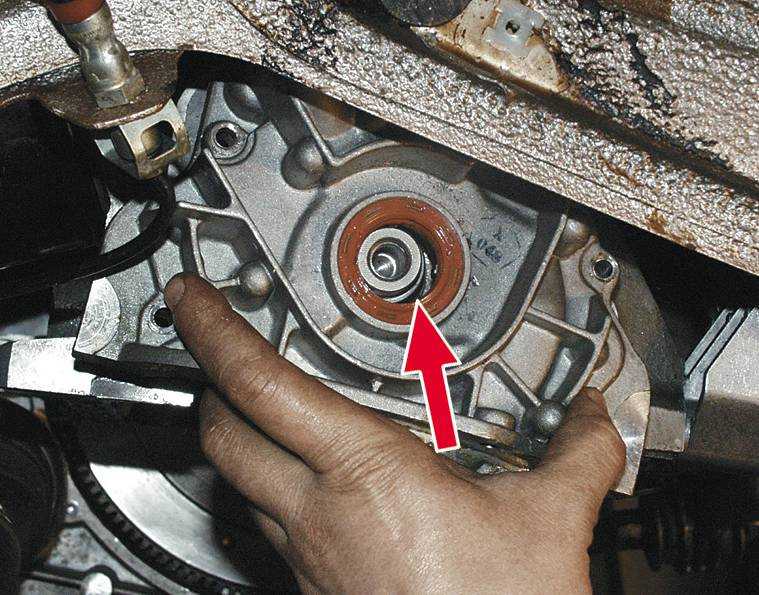

4) Кромка сальника смазана? Устанавливайте насос на коленвал. Для этого вам понадобится обыкновенный карандаш. Он будет нужен, чтобы заправить сальник на его место (это надо делать строго незаточенным концом карандаша!). После этого закрутите обратно 6 болтиков, крепящих маслонасос, не забыв про шайбы.

5) Теперь осуществите сборку остальных деталей в порядке, обратном процессу снятия

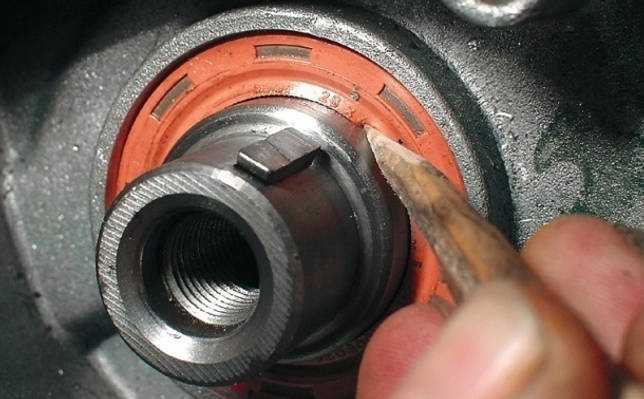

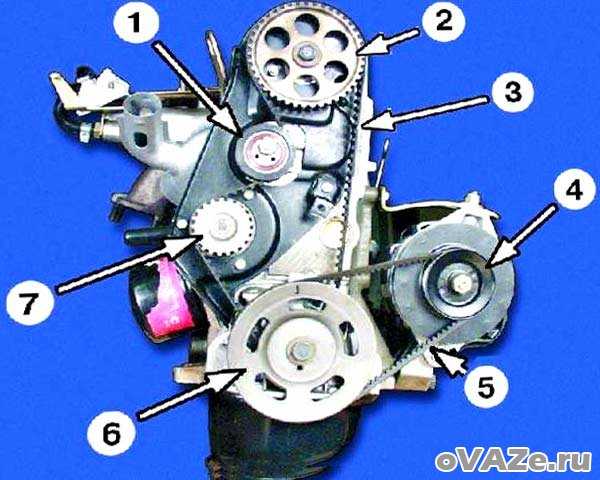

Архиважно!. Поскольку вам придется снять ремень ГРМ, чтобы добраться до зубчатого шкива (а заодно и радиатор вместе с рядом других деталей), будьте предельно аккуратны с коленвалом в процессе смены насоса

Нельзя допустить, чтобы он провернулся на значительный угол, иначе поршни имеют все шансы повстречаться с клапанами, в результате чего те могут деформироваться, а это приведет к печальным последствиям

Поскольку вам придется снять ремень ГРМ, чтобы добраться до зубчатого шкива (а заодно и радиатор вместе с рядом других деталей), будьте предельно аккуратны с коленвалом в процессе смены насоса. Нельзя допустить, чтобы он провернулся на значительный угол, иначе поршни имеют все шансы повстречаться с клапанами, в результате чего те могут деформироваться, а это приведет к печальным последствиям.

Что предпринять, когда горит лампочка давления масла в автомобиле ВАЗ 2114/2115

В зависимости от причины неисправности, будут отличаться и действия водителя при загорании этого индикатора.

В том случае, если лампочка давления масла в ВАЗ 2114/2115 загорается при полностью прогретом двигателе в остановившейся машине (холостые обороты), потребуются следующие действия:

1. Если причиной неисправности стал износ вкладыша коленвала, потребуется серьёзный ремонт авто. В зависимости от общего состояния машины может понадобиться либо полная замена коленвала, либо масштабный ремонт вала и замена вкладышей на новые. Целесообразно обратиться в автомастерскую.

2. В том случае, если давление масла упало из-за мусора и отложений в сетке приёмника, каждый водитель может самостоятельно устранить причину такой неисправности. Необходимо очистить сетку, а также удалить с поддона скопившийся мусор и налипшую грязь. Рекомендуется также при следующей замене масла промыть двигатель специальными промывочными маслами.

3. Неисправность масляного насоса можно удалить только одним способом — заменой самого насоса. Если автовладелец не разбирается в конструктивных особенностях ВАЗ 2114/2115, то также лучше обратиться за помощью к специалистам.

4. В случае неисправности датчика давления масла также рекомендуется провести его замену. Необходимо отметить, что в последнее время всё чаще владельцы отечественных автомобилей диагностируют неполадки датчиков давления. Это объясняется тем, что в автомагазинах и авторынках зачастую продают запчасти сомнительного качества.

5. Поиск короткого замыкания в проводке лучше доверить автоэлектрику.

Видео: загорелась лампа давления масла на холостых, что делать

Однако что необходимо предпринять, если лампочка давления масла загорелась непосредственно во время езды? Первым делом — остановиться на обочине или в любом удобном месте, где автомобиль не станет помехой для других участников движения:

1. После остановки целесообразно проверить уровень масла в двигательном агрегате. Вполне возможно, что его уровень ниже отметки Min, поэтому и загорелся индикатор в салоне. Необходимо долить рабочую жидкость и продолжить движение. Если лампочка загорелась по причине недостатка масла, то проблема считается решённой.

2. Лампочка может загореться и сразу же после замены масла на новое. Это вполне нормальная ситуация. Необходимо подождать 20 секунд — индикатор должен погаснуть.

3. В том случае, если индикатор не погас, причина неисправности кроется в некачественном масляном фильтре. Придётся провести его замену.

Видео: лампочка давления масла загорелась при езде, что нужно делать

Все остальные случаи (выход из строя датчика давления масла, короткое замыкание, износ деталей) требуют наличия специалиста. Необходимо доставить автомобиль в СТО.

В случае более серьёзной поломки без специального инструмента и оборудования не обойтись. Если вы проверили уровень масла, уверены, что установлен качественный фильтр, а насос находится в полностью работоспособном состоянии, выявить самостоятельно иные причины неисправностей практически невозможно. Поэтому потребуется транспортировать автомобиль на эвакуаторе или буксире до СТО с целью выявления поломок частей коленвала и проведения профессиональных ремонтных работ.

Постоянно следить за состоянием своего транспортного средства — это задача каждого водителя. Особенно актуальна эта задача для владельцев отечественных автомобилей. Причём поддержание уровня масла на необходимом уровне — это основной способ ухода за двигательным агрегатом и поддержания работоспособности всей машины.

Особенности конструкции и расположения топливных насосов ВАЗ 2108/2109

Бензонасос ДААЗ имеет простую механическую конструкцию. В неё входят:

• корпус, состоящий из верхней и нижней части;
• крышка;
• сетчатый фильтр;
• клапаны (впускной и выпускной);
• диафрагмы (3 шт) с дистанционными проставками;
• стержень, к которому крепятся диафрагмы;
• возвратная пружина;

• рычаг ручной подкачки.

Механический бензонасос ВАЗ 2108/2108 располагается в моторном отсеке машины и установлен на корпусе привода вспомогательных агрегатов (перед распределителем зажигания). Он приводится в действие от распредвала через кулачковый механизм и шток (толкатель). Распределительный вал вращает эксцентрик, который передаёт усилие через толкатель на балансир в нижней части корпуса помпы. Последний приподнимает и опускает стержень с диафрагмами. Таким образом на входе насоса образуется разрежение, а на выходе — давление. За его поддержание отвечают клапаны, расположенные в корпусе устройства.

Механический бензонасос ВАЗ 2108/2109 расположен на корпусе привода вспомогательных агрегатов

На инжекторных ВАЗ 2108/2109 бензонасос является не отдельным устройством, а элементом топливного модуля. В его состав также входят:

• пластиковый стакан-накопитель;
• сетчатый фильтр грубой очистки;

• датчик уровня топлива.

Модуль располагается в баке автомобиля. Его крышка (основа) находится в верхней части ёмкости. Вы найдёте её, сняв заднее сиденье и отогнув ковролин.

Электрический бензонасос в инжекторных ВАЗ 2108/2109 расположен в баке автомобиля

Конструктивно, бензонасос инжекторных ВАЗ 2108/2109 — это электродвигатель с крыльчаткой на валу, которая, вращаясь, перекачивает бензин, создавая разрежение на входном штуцере и давление на выходном. Питание помпы осуществляется от бортовой сети машины, защищённой отдельными реле и предохранителем.

Конструкция электрического бензонасоса ВАЗ 2108/2109

Сколько можно проехать если горит лампа масла

Ответ на этот вопрос также зависит от факторов, повлиявших на то, что загорелась индикация. В тех моментах, когда система смазки исправна, но масло просто уходит из — за течей или сгорания в цилиндрах, допускается долив смазки и езда до устранения неисправности

Важно не путать с ситуациями, когда неисправны фильтр, насос или его маслозаборник. В этих случаях даже после долива масла ездить будет нельзя, поскольку двигатель не смазывается и любое передвижение даже холостой ход будет повреждать мотор, повышая стоимость ремонта

Если лампа масла горит, а причина поломки неизвестна, то ездить на такой машине и оставлять мотор запущенным не стоит. Необходимо привезти машину к месту ремонта для выявления и устранения поломок.

Что делать, если загорелся чек на Лада Гранта возможные причины

Современный автомобиль напичкан электроникой. Множественные датчики и сигнальные огни на панели приборов показывают разные неисправности. Этот прогресс не обошел стороной и Ладу Гранту. Самый известный всем сигнал – загорания функции «CHECK». Это позыв к тому, что возникли проблемы в работе двигателя или блока управления. На видео сброс чек двигателя:

Возможные причины загорания функции «чек»

Сигнал «ЧЕК» расположен в самом центре комбинации приборов, там, где водитель сможет на него быстро обратить внимание

Загорелся чек двигателя при резком ускорении

Эта функция отвечает за работу двигателя и если она сигнализирует, то возможно возникли проблемы в работе именно этого узла. Конечно, для любого автомобилиста – это страшно, ведь ремонт силового агрегата сложный и дорогостоящий. Но, не стоит сразу пугаться и паниковать, может причина мелочная.

Итак, рассмотрим, какие существуют причины того, что загорелась функция «ЧЕК» на Ладе Гранте:

• Если индикатор сработал при пуске двигателя, то не стоит беспокоиться, всё работает.
• Если «ЧЕК» загорелся и длительное время сигнализирует, то, прежде всего, необходимо сделать диагностику, а только потом беспокоится.
• Если «ЧЕК» во время движения – это может означать, что недостаточный уровень масла в двигателе (p0523 — ошибка когда неисправен датчик давления масла).
• Горит функция «ЧЕК» — стоит проверить мотор на признаки разгерметизации или утечки масла.
• Если вышеуказанные причины не сработали, но «ЧЕК» горит, то это может быть сигналом к тому, что вышла со строя свеча зажигания или залито некачественное горючее.

Загорание функции «ЧЕК» сигнализирует о том, что в двигателе что-то не так и стоит провести диагностику, перед тем, как предпринимать другие действия.

Методы устранения

Рассмотрим некоторые варианты устранения причин возгорания функции «ЧЕК» на Ладе Гранте:

1. Плохое топливо. Метод устранения довольно прост – сливаем некачественное горючее и заливаем новое. Даем немного поработать мотору, и выключаем его. Если всё нормально, то при запуске, сигнал исчезнет. АвтоВаз рекомендует заправлять 95-ый бензин, но, на нём часто и возникают ошибки и претензии к его качеству. А какой бензин заправляете Вы, 92 или 95?
2. Свечи зажигания и высоковольтные провода. Выкрутить все свечи и проверить зазоры, а также наличие искры. Заменить неисправные свечи и провода. Двигатель 21116 (высоковольтные провода, щуп масла)
3. Катушка. Меряем сопротивление и наличие искры. При необходимости все меняем.
4. Топливный насос. Одна из причин, почему может гореть ЧЕК. Прочищаем каналы. Или при необходимости меняем сам насос. 4 болта крепления пластиковой крышки бензонасоса под задним сидением

Указаны те неисправности, которые можно устранить самому, если же ничего не вышло, стоит обратиться на автосервис.

Подводные камни

Если загорелся «ЧЕК» на Ладе Гранте, то не стоит паниковать. Зачастую на автомобилях сигнал подаётся из общего ЭБУ, который, как и любой компьютер может давать сбои. Это может быть вызвано коротким замыканием или заменой элементов электроцепи. Поэтому, в электронном блоке управления возникают ошибки, которые и могут послужить сигналом «ЧЕК».

ЭБУ в Гранте расположен не очень удачно, и если чек у Вас загорелся во время или после дождя, то в него могла попасть вода из-за конструктивных особенностей.

ЭБУ находится под бардачком

Лечится данная неисправность довольно просто. Сам ЭБУ нужно подключить к программному ноутбуку и исправить ошибки в системе или сменить устаревшую прошивку. Доверять эту операцию лучше всего специалистам, которые знают, как это делается.

Сброс ошибки без использования адаптера (колхозный способ)

Если Вы уверены в том, что чек загорелся «временный», то есть качество бензина плохое, или была неисправна свеча зажигания, которую уже заменили на рабочую, то чек двигателя можно сбросить руками без использования адаптера, есть два способа.

1. Для этого скиньте клемму на пять минут, память в электронном блоке управления двигателем (ЭБУ) обнулится, также сбросятся показания бортового компьютера.
2. Есть второй способ, Вам необходимо просто извлечь предохранитель прикуривателя, на него инженеры-конструкторы Гранты посадили иммобилайзер.

Причины возникновения загорания функции «ЧЕК» на Ладе Гранте довольно просты, поскольку этот датчик отвечает за полноценную работу двигателя. Для выявления причин стоит провести диагностику и определить, почему так случилось, и только потом ее устранять.

Проверка работоспособности бензонасоса на инжекторных ВАЗ 2108/2109

Если в «Спутниках» и «Самарах» с карбюраторными двигателями неисправности бензонасоса связаны только с его конструкцией, то у инжекторных машин они могут быть вызваны ещё и проблемами с электропитанием устройства.

Диагностика электрической цепи бензонасоса

Для того чтобы проверить, подаётся ли на бензонасос напряжение, включите зажигание, не заводя двигателя, и прислушайтесь. При повороте ключа вы должны услышать сначала щелчок реле, а потом характерный «визг», который издаёт работающий электромоторчик топливной помпы. Если эти звуки отсутствуют, поиск проблемы нужно начинать с устройств защиты цепи насоса.

Реле и предохранитель топливной помпы находятся в дополнительном монтажном блоке, который расположен под бардачком. Реле насоса (R2) установлено посредине, а его предохранитель (F2) – слева от него.

Реле и предохранитель бензонасоса находятся в дополнительном монтажном блоке под «бардачком»

Проверяем их в таком порядке:

1. Отключаем минусовую клемму от АКБ.
2. Извлекаем предохранитель из гнезда, «прозваниваем» его тестером. Если он неисправен, производим его замену.
3. Подсоединяем клемму к аккумулятору, включаем зажигание, не запуская двигателя. Тестер переключаем в режим вольтметра и измеряем напряжение между выводом реле, к которому подходит розовый провод и «массой». Прибор должен показывать 12 В. Если напряжения нет, проблему нужно искать в проводке или контактной группе замка зажигания. Если же питание на реле подаётся, замкните отвёрткой вывод, к которому подходит розовый провод с выводом, соединённым с серым проводом. Так цепь насоса окажется замкнутой напрямую (в обход реле). Бензонасос заработал — меняем реле, нет — проверяем, поступает ли напряжение на сам насос.
4. Снимаем заднее сиденье. Отгибаем под ним ковролин, находим лючок. Откручиваем винты (2 шт) его крепления. Под лючком есть электрический разъем. Отсоединяем его от насоса. Включаем зажигание. При помощи тестера, включённого в режиме вольтметра, измеряем напряжение между «плюсом» (серый провод) насоса и его «массой». Напряжение есть — проблема в самом насосе, нет — причину следует искать в проводке.

Проверка давления топлива в системе

Если диагностика показала, что насос работает, но при этом наблюдаются вышеперечисленные признаки его неисправности, нужно проверить давление топлива в системе. Для этого будут нужны:

• манометр с пределом измерения 5–7 атмосфер (подойдёт обычный шинный);
• отрезок бензостойкого шланга длиной от 50 см внутренним диаметром 10–12 мм;
• ниппельный колпачок;
• 2 хомута для шланга;
• сухая тряпка.

Проверку давления производим в следующем порядке:

1. Находим на топливной рампе специальный штуцер. Он находится на правом торце устройства (если смотреть из салона авто).

2. Снимаем с него пластиковую заглушку.

3. Ниппельным колпачком откручиваем золотник. Будьте готовы к тому, что из «соска» брызнет бензин (используйте тряпку).

4. Один конец бензостойкого шланга соединяем с трубкой манометра, другой — со штуцером на рампе. Соединения фиксируем хомутами.

5. Включаем зажигание, но двигатель не запускаем. Ждём 3–5 секунд, пока насос закачает топливо в систему.

6. Смотрим на показания прибора. Давление в системе должно подняться и стабилизироваться на уровне 2,8–3,2 атмосфер. Если оно ниже этого показателя, значит, либо засорена топливная магистраль (трубки, фильтр), либо же неисправен сам насос.

ОСНОВНЫЕ НЕИСПРАВНОСТИ

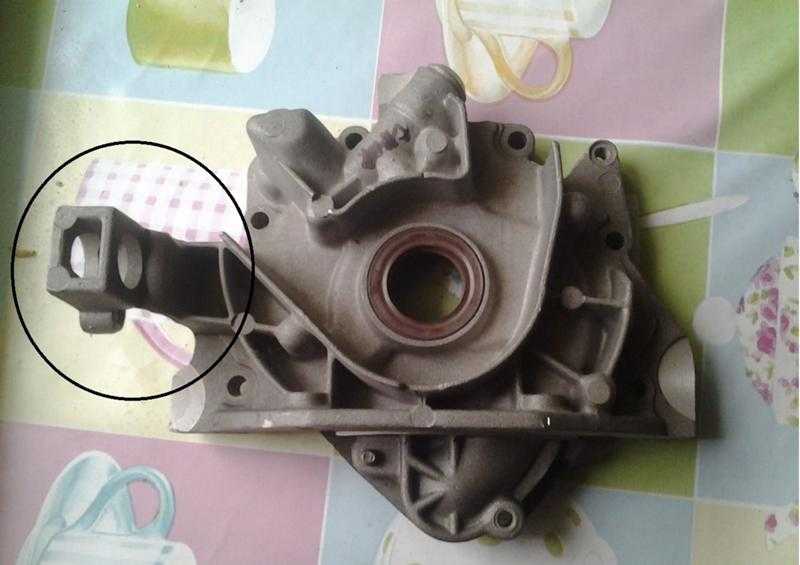

Конструкция масляного насоса, к какому типу бы он не относился, сравнительно простая, что обеспечивает ему надежность и длительный ресурс. И все же неисправности у него бывают, точнее она одна – снижение производительности, что приводит к падению давления в системе. А это уже может привести к более серьезным поломкам, поскольку узлы, которые недостаточно смазываются, начинают интенсивно изнашиваться из-за масляного «голодания». Произойти же это может по разным причинам.

1. Первая из таких не относится к насосу, но приводит к негативным последствиям в его работе – закупорка сетки маслоприемника продуктами износа и грязью. В результате этого масло в недостаточных количествах поступает к насосу. Устранить такую неисправность несложно – достаточно снять поддон и маслоприемник, после чего тщательно очистить и промыть сетку.
2. Проблема с падением давления может произойти из-за износа составных частей насоса или длительной его работы с маслом, в котором имелось большое количество загрязняющих элементов. Результатом этого является образование и увеличение зазоров между деталями насоса. Из-за этого через эти зазоры смазочный материал просто перетекает внутри нагнетающей полости и шестерни или роторы не способны его захватить, чтобы выполнить нагнетание в магистраль. В большинстве случаев работоспособность системы смазки восстанавливается путем замены изношенных элементов или узла в целом.
3. Проблемы может создать и перепускной клапан. Из-за грязи он может заклинить в открытом положении, и масло будет постоянно перетекать в поддон. Устраняется такая неисправность разборкой и промывкой насоса и его каналов.

Лампочка загорается только на высоких оборотах

Высокая скорость достигается при 4000 оборотах в минуту, а это соответствует скорости 145 км в час. Такая скорость требует повышенного расхода масла, если водитель является любителем быстрой езды, тогда и масла потребуется в разы больше. Такая нагрузка для двигателя считается повышенной, а использование максимальным.

Лампа датчика весьма часто может загораться на высоких оборотах, и это свидетельствует о недостатке масла. Нужно учитывать, что резкий переход на повышенную скорость способен вывести из рабочего состояния масляный насос. Заменить его придётся немедленно, и лучше всего прибегнуть к помощи профессионалов.

Как проверить механический топливный насос ВАЗ 2108/2109

Проверка механического бензонасоса заключается в определении его производительности, т. е. измерении количества топлива, перекачанного за единицу времени. А она, согласно характеристикам устройства, должна составлять не менее одного литра за минуту. Чтобы её определить, потребуется помощник, а также следующие инструменты и средства:

• отвёртка с крестообразной битой;
• отрезок топливного шланга;
• 2 пустые пластиковые бутылки;
• 1,5 л бензина;
• часы с секундомером.

Последовательность действий:

1. Откручиваем отвёрткой винт на хомуте выпускного штуцера, ослабляем его и снимаем топливный шланг.
2. Наливаем бензин в пластиковую бутылку. Свободный конец топливного шланга (снятого с выпускного штуцера) опускаем в бутылку до дна. Через него бензин будет всасываться в карбюратор, когда уровень топлива в поплавковой камере снизится.
3. Конец заготовленного шланга надеваем на выходной штуцер бензонасоса. Другой конец опускаем в пустую бутылку.

4. Просим помощника завести мотор, запускаем секундомер. Если в автомобиле есть тахометр, придерживаемся 2000 об/мин. Если же его нет, ориентируемся на слух.

5. Когда двигатель заработает, бензин с выпускного штуцера насоса должен поступать в ёмкость. По истечении минуты просим помощника заглушить мотор и измеряем количество перекачанного бензина. Если объем топлива в бутылке меньше литра — бензонасос нужно либо ремонтировать, либо менять.

Дальнейшая диагностика должна быть направлена на выявление неисправного элемента насоса. Для её проведения необходимы:

• отвёртка с крестообразной битой;
• гаечные ключи на 10 и на 13;
• штангенциркуль (линейка).

Порядок проверки:

1. Первым делом проверяем работу клапанов. Откручиваем винты хомутов крепления топливных шлангов на штуцерах насоса. Снимаем шланги. К выпускному штуцеру прислоняем палец (ладонь), затыкая его. Нажимаем несколько раз на рычаг ручной подкачки. Насос, при этом, должен издавать чавкающие звуки, а на штуцере ощущаться напор воздуха. Аналогичным образом проверяем впускной клапан. Палец, при нажатии на рычаг подкачки, должен всасываться в штуцер. Если же нет ни давления на выходе, ни разрежения на входе — неисправны либо клапана, либо диафрагмы.

2. На следующем этапе ключом на 10 откручиваем крышку бензонасоса. Под ней находится сетчатый фильтр. Оцениваем его состояние. Сетка должна быть чистой и не иметь следов деформации. Почистить её в случае необходимости можно при помощи струи воздуха, старой зубной щётки и бензина.

3. Теперь проверим диафрагмы. Откручиваем винты крепления верхней и нижней частей корпуса. Их всего 6. Снимаем корпус и извлекаем стержень с диафрагмами. В верхней его части есть гайка. Откручиваем её ключом на 10, снимаем и рассоединяем диафрагмы. Оцениваем их состояние. Если на них есть разрывы, трещины — диафрагмы нужно заменить. Они непригодны для дальнейшей эксплуатации.

4. Последний этап — измерение длины толкателя. Чтобы до него добраться, нужно отсоединить нижнюю часть корпуса насоса от корпуса привода вспомогательных устройств. Откручиваем ключом на 13 две гайки и демонтируем нижнюю часть. Под ней находится текстолитовая тепловая проставка в виде конуса, вершина которого уходит в корпус привода. На её привалочных поверхностях должны быть тонкие паронитовые прокладки. Извлекаем проставку с прокладками. Внутри её находится толкатель. Вытаскиваем его и измеряем длину. Она должна составлять 82,5 мм (минимально допустимая — 81,8 мм). Если толкатель изношен — его нужно заменить. Износ приводит к уменьшению амплитуды движения стержня с диафрагмами, из-за чего его производительность существенно снижается.
