Замена гидрокомпенсаторов на регулировочные болты шевроле нива

Что нужно для замены

Самые неприятные истории происходили с гидриками до июля 2008 года. Потом завод начал устанавливать импортные компенсаторы, но и изменил под них конструкцию головки.

Установка новых компенсаторов в старые головки невозможна.

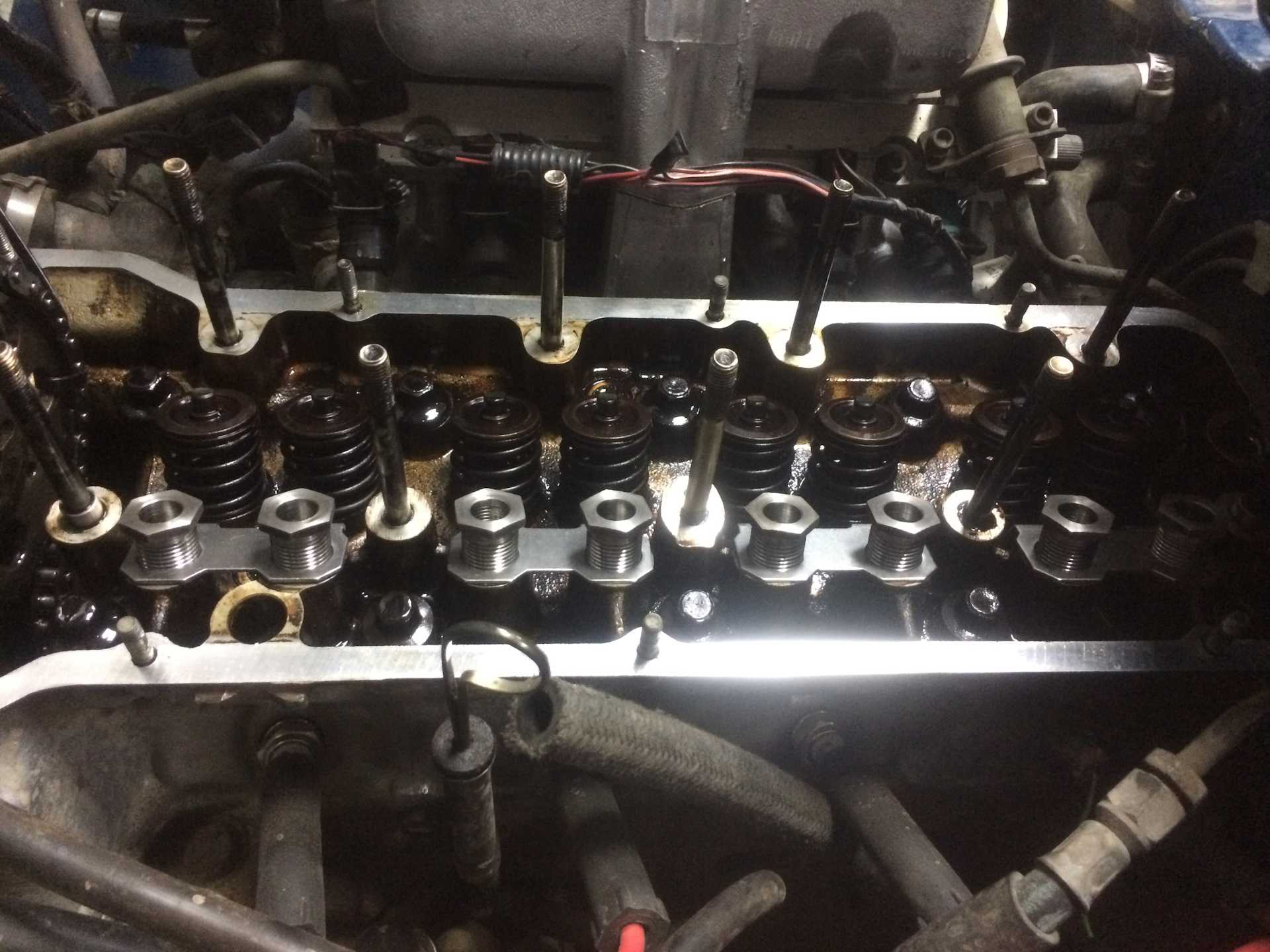

Выход один — замена гидрокомпенсаторов на старые-добрые классические регулировочные болты, такие же, как на классических ВАЗах. Вот и для замены нам потребуется такой классический набор:

стопорные пластины, 4 штуки, артикул 2101-1007078 ;
восемь регулировочных болтов с артикулом 2101-1007075 ;
в комплекте с болтами должны идти гайки и втулки ( 2101-1007076 и 2101-1007077 );
нагрузочные пружины, 8 штук, артикул 2101-1007117 .

Комплект регулировочных болтов с пружинами и стопорными пластинами.

Кроме этого, придётся купить 213-й распредвал старого образца, артикул 21213-1006008 . Этот вал имеет другую форму рабочих кулачков, которая рассчитана на работу с опорами. К тому же с ним мотор станет чуть отзывчивее. А для регулировки теплового зазора понадобится щуп 0,15 мм . Из инструментов пригодится дежурный набор и ничего больше.

Замена гидрокомпенсаторов на Ниве Шевроле

Переход с регулировочных болтов на гидрокомпенсаторы (ГК) позволил отказаться от регулировки тепловых зазоров каждые 10 тысяч километров. Принцип работы гидрокомпенсаторов, а также их диагностика описаны в статье Почему стучат гидрокомпенсаторы на горячую и на холодную. В этой статье мы расскажем о том, как менять гидрокомпенсаторы на Ниве Шевроле. Такая замена необходима, если проблема не в масляной системе или несоответствующем мотору масле, а в неисправности этих деталей.

Что необходимо для замены гидрокомпенсаторов

Для работы вам потребуются следующие инструменты и материалы:

плоская и крестовая отвертки;
ключ-трещетка с удлинителем и набором насадок;
торцовый ключ (трубка) на 10 и 12;
мягкая проволока, провод или пластиковые хомуты;
динамометрический ключ;
прокладка клапанной крышки;
чистая тряпка.

Как поменять гидрокомпенсаторы на Ниве + Видео

Снимите пластиковый кожух над двигателем (есть не на всех моделях).
С помощью отвертки ослабьте хомуты патрубка, соединяющего инжектор и воздушный фильтр, затем уберите патрубок.
Убедите все резиновые трубки, которые подходят к головке блока цилиндров (ГБЦ).
Открутите болты клапанной крышки и снимите ее.
Выставьте по метке шестеренку распредвала. Метка находится на крышке распредвала (не путайте с клапанной крышкой) и обратной стороне звездочки

Если не сделать этого заранее, то собирать мотор после замены ГК будет сложней, а при недостатке опыта и внимания возможно повреждение клапанов.
Проволокой или пластиковыми хомутами зафиксируйте цепь на шестерне распределительного вала.
Зафиксируйте звездочку распредвала (для этого можно использовать торцовые ключи) и открутите фиксирующую ее гайку.
Открутите два болта крепления натяжителя цепи и осторожно, не сгибая подходящей к нему трубки, отведите натяжитель от цепи.
Осторожно снимите звездочку с распредвала.
Открутите гайку масляной магистрали (рампы) ГК и болты фиксаторов.
Открутите гайки распредвала, затем осторожно снимите его. Заодно сможете проверить его состояние и при необходимости заменить.
Снимите все рокера, не потеряйте удерживающие их пружины.
Выкрутите гидрокомпенсаторы.
Снимите масляную рампу

Эту операцию выполняйте очень осторожно, чтобы не погнуть тонкие трубки.
Чистой тряпочкой удалите грязь из колодцев ГК. Не забудьте протереть масляную рампу.
Установите на место масляную рампу и вкрутите новые ГК. Момент затяжки 2 кг•с (20 н•м).
Установите на место рокера с пружинками и распределительный вал, предварительно повернув его на нужный угол. Момент затяжки 2 кг•с (20 н•м).
Наденьте на распредвал звездочку и зафиксируйте болтом. Момент затяжки болта 4 кг•с (40 н•м).
Установите на место гидронатяжитель цепи и зафиксируйте болтами. Момент затяжки 2 кг•с (20 н•м).
Наденьте крышку распредвала (не клапанную) и крепления рампы, затем закрутите гайками с моментом 2 кг•с (20 н•м).
Закрутите гайку рампы с моментом 2,5–3 кг•с (25–30 н•м).
Проверьте метки на распределительном и коленчатом валах. Затем проверните коленчатый вал на два оборота и снова проверьте.
Установите клапанную крышку. Иногда приходится менять прокладку клапанной крышки, но не на всех моторах. Возможно, это связано с плохим качеством прокладок. Если же прокладка в порядке, нигде не замята и не порвана, то менять ее нет необходимости.
Присоедините все резиновые шланги и патрубок воздушного фильтра и наденьте пластиковый кожух.
Подключите аккумулятор и заведите двигатель. Сначала гидрокомпенсаторы будут стучать, но в течение 20–50 секунд заполнятся маслом и затихнут. Если новые ГК продолжают стучать, поднимите обороты двигателя до 2 тысяч на 1–2 минуты, чтобы увеличить давление масла.

Установка гидрокомпенсаторов на ваз 21214

Для работы будет необходимо:

— Чистое моторное масло

— Пинцет (можно заменить отверткой-шлиц)

Перед установкой ГК их необходимо разобрать и тщательно промыть в бензине. Высушить и собрать обратно. После этого:

Проверяем гидроопоры. Для проверки необходимо надавить большим пальцем на собранную гидроопору, она должна свободно (без заеданий) сдавливаться и раздвигаться
Следующим шагом будет установка рампы подвода масла и вкручивание от руки сухих гидроопор
С помощью динамометрического ключа затягиваем гидроопоры (22 н на м). Опять проверяем, что при нажатии она прожимается до конца, а после возвращается в исходное положение. Если клинит:

а) поменять гидроопору местами с соседней

б)снизить момент до 18 н на м

в) заменить на новую

!Все гидроопры должны быть затянуты одинаковым моментом

4. Дальше необходимо наполнить маслом каждую гидроопору. Для этого: вытаскиваем плунжер и откладываем его в чистое место, пинцетом достаем поршень с шариком и так же откладываем его в сторону; набираем моторное масло в шприц и заливаем его в корпус гидроопоры до краев, после чего смазываем поршень и вставляем поршень в корпус, продавливая шилом шарик клапана. Наполняем плунжер маслом и вставляем его в корпус.

Все шаги проделаны и гидроопоры установлены, дальше необходимо привести двигатель в рабочее состояние. После этого можно смело заводить!

Как поменять гидрокомпенсаторы на Ниве Шевроле видео

Меняем Гидро компенсаторы на ниве 3д

ПОИСК НЕИСПРАВНЫХ ГИДРОКОМПЕНСАТОРОВ. НИВА ШЕВРОЛЕ

Последствия стука гидрокомпенсаторов нива

Стук ДВС. Стучат Гидрокомпенсаторы Устранить 3 мин БЕЗ РЕМОНТА ДВС. Причины стука гидрокомпенсаторов

https://youtube.com/watch?v=qHtGJDUKn5U

Шеви Нива.Замена гидриков на болты.

Ч 1. Сериал батюшкина Нива шевроле NIVA Chevrolet 4+4 + новое на канале

Обслуживание гидрокомпенсаторов LADA NIVA(21214) Тайга.

Разница работы мотора на гидриках и болтах

ГИДРОКОМПЕНСАТОРЫ.ПРОВЕРКА ИСПРАВНОСТИ.ВАЗ 21214 НИВА

Прокачка Гидрокомпенсатора своими руками,не повредив гидрик и резинки
