Почему могут не гореть габаритные огни на ваз 2114 и 2109

Локализация неисправности

Понимание принципа работы позволяет определить, почему именно могут не гореть стоп-сигналы:

  • перегорел предохранитель. На схеме предохранители маркируются буквой F (от англ. – Fuse) и порядковым номером посадочного места в блоке предохранителей, к примеру, F3;

  • плохой контакт в местах разъемов;
  • перегорели лампочки, но поскольку фонари подключены параллельно, вероятность того, что перегорят сразу 2 лампы – крайне невелика;
  • плохой контакт на минусовом выводе фонарей. В таком случае проблемы могут начаться не только со стопами, но и с загоранием остальных ламп в фонарях;
  • повреждение минусовой дорожки в плате плафона. От общей массы непосредственно к лампе стоп-сигнала «минус» идет по специальной дорожке на плате. Дорожка может разрушиться от попадания воды либо механического воздействия;
  • неисправность концевика стоп-сигналов, так называемой лягушки;
  • обрыв проводки, окисление контактов.

Алгоритм поиска неисправности

Для обнаружения неисправности в электросети вам потребуется мультиметр либо контролька, которую можно изготовить своими руками

Ранее мы рассказывали, как пользоваться мультиметром, поэтому заострять внимание на этом не будем

Последовательность поиска причины поломки:

  • проверьте предохранитель, отвечающий за цепь стоп-сигналов. Схему расположения плавких вставок можно найти в руководстве по ремонту и эксплуатации к вашему авто; часто условное обозначение защищаемых цепей располагается на обратной стороне крышки, закрывающей монтажный блок предохранителей. Если установленный предохранитель нужного номинала сразу же перегорел, в цепи присутствует короткое замыкание (КЗ). Учтите, что предохранитель может защищать не только стопы, но и другие цепи. Установка предохранителя увеличенного номинала чревата риском возгорания автомобиля;
  • при обнаружении окислений на клеммах зачистите контакты механически либо используйте аэрозольный очиститель контактов.
  • включив предварительно зажигание и зафиксировав педаль тормоза в нажатом состоянии, проверьте, есть ли питание на плюсовом проводе, который идет от концевика к разъему задних фонарей. Если питание есть – неисправность в самих фонарях;
  • проверьте, приходит ли на концевик «плюс» от монтажного блока. Если + приходит, но при нажатии педали тормоза не появляется на втором выводе концевика, значит, проблема в «лягушке»;
  • при отсутствии + на выводе концевика исследуйте цепь до монтажного блока. Если провод цел и надежно закреплен в разъемах, значит, проблема в монтажном блоке.

Определения признака неисправности

Для поиска причины повлекшей за собой выход их строя стоп-сигналов ВАЗ 2114, необходимо иметь практически стандартный набор автомобилиста. С помощью ниже перечисленных инструментов можно с легкостью определить причину неработающих стоповых огней автомобиля.

Поиск неисправности

Причин выхода из строя может быть огромное количество, но как правило существуют однотипные проблемы, которые встречаются довольно часто и несут в себе шаблонные решения.

Основные причины:

  • Перегорание плавкой вставки предохранителя;
  • Поломка датчика педали тормоза (лягушки);
  • Перегорание спирали лампы стопового сигнала;
  • Окисление контакта на патроне лампы;
  • Окисление разъема всего фонаря;
  • Повреждение на плате фонаря;
  • Обрыв провода;

Все выше перечисленные причины в той или иной степени являются однотипными и наиболее распространенными.

Вступление

Езда с неработающими стоп-сигналами не только небезопасна, но и запрещена по правилам дорожного движения. Стоп-сигналы подают знак автомобилям, движущимся позади о том, что автомобиль начинает тормозить и позади идущий авто, увидев данный сигнал, так же сбавляет скорость.

Случаются моменты, когда стоп-сигналы по той или иной причине могут выйти из строя во время движения. Чтобы не нарваться на штраф или в худшем случае не попасть в ДТП необходимо уметь диагностировать и устранять поломку на месте.

В данной статье речь пойдет о стоп-сигналах на автомобиле ВАЗ 2114, а именно о признаках поломки и действия при возникновении данной неисправности.

Этапы устранения неисправности

Когда на ВАЗ 2114 не работает панель приборов, нужно определиться с причинами ее поломки, при необходимости провести снятие агрегата, дабы проверить или заменить лампочки, предохранители или очистить контактную плату.

Для выполнения этой процедуры потребуются отвертки, фигурная и обычная, два ключа на 8 и 21. Далее выполняются следующие действия:

  1. Вывинчиваются 3 самореза, снимается накладка, выступ, что находится внизу, который выводится из кронштейна кузова.
  2. Теперь выкручиваются 5 саморезов в правой накладки консоли, снимается экран.
  3. После этого снимается отрицательная клемма с аккумуляторной батареи, колодка жгута проводов отсоединяется от прикуривателя.
  4. Снимается рукоятка с рычага. Отсоединяется крепление электровентилятора отопительного агрегата.
  5. Теперь переходим к отвинчиванию болтов, которые фиксируют кронштейны колодки руля. Снимается световод, патроны ламп, а также декоративная вставка панели.
  6. Вынуть лампу подсветки гидрокоректора можно с помощью ключа на 21 см.
  7. На последнем этапе откручиваются саморезы нижнего и верхнего ряда и полностью снимается панель приборов.

При необходимости производится замена лампочек в приборной панели ВАЗ 2114, вышедшие из строя меняются на новые. Также проверяется наличие окисленных участков, которые затираются жидкостью WD-40, проводится обработка контактов. Если например тускло горит лампа зарядки аккумулятора, то причиной некачественного соединения контактов лампы с платой является состояние патронов на нагар, поврежденные меняются на новые.

Замена лампочек в приборной панели ВАЗ 2114

Если панель приборов неисправна, а все детали, подсветка, магнитола, показывают высокую дееспособность, тогда причина в блоке предохранителе, который нужно проверить и по необходимости заменить.

Нельзя производить замену блока предохранителя самопальными изделиями, или же другими агрегатами повышенной силы тока, это может повлечь за собой повреждение электрики, вызвать серьезные неисправности в системе, привести к возгоранию автотранспорта. Для извлечения данного агрегата нужно применять специальные пластмассовые пинцеты.

Не горят стоп сигналы на ВАЗ 2114: причины и способы их устранения

Согласно действующим ПДД, движение на автомашине, у которой не работают стоп-сигналы — запрещено, и это следует четко запомнить. Правда, учитывать это правило на практике можно только в случае выезда из гаража. Но что делать, если стопы на ваз 2114 вышли из строя уже во время поездки? Не вызывать же из-за подобной неприятности эвакуатор? На самом деле, решить такую проблему можно даже в пути. Для это следует лишь иметь минимальный набор инструментов:

  • мультиметр (подойдет даже самый простой);
  • набор отверток;
  • наждачная бумага (для очистки окисленных поверхностей);
  • набор гаечных ключей.

Кроме этого, хорошо иметь под рукой и схему блока предохранителей.

Дополнительные советы

Иногда владельцы ВАЗ 2114 сталкиваются с обратной ситуацией, когда сами задние габариты работают, а вот индикатор на кнопке включения – нет: почти всегда это признак неисправности проводки в салонной панели. Справиться с неполадкой можно путем извлечения всего блока клавиш и тщательной протирки его контактов.

В целом, габаритные огни на этой модели ВАЗ не должны часто выходить из строя, так как для их предохранителей были специально увеличены по ширине контактные площадки с целью обеспечения плотного примыкания.

Кроме того, специалисты советуют усматривать в частых поломках габаритов наличие неисправности в самом монтажном блоке или его электрической цепи. Подобную проблему необходимо устранить в короткие сроки, чтобы исключить риск возникновения возгорания проводки.

Наконец, стоит обращать внимание на герметичность всего блока задних фонарей и не допускать попадания внутрь влаги, из-за которой легко могут закиснуть контакты ламп. Автомобильные габаритные огни относятся к светосигнальным огням

На современных автомобилях они выполняют роль сигналов обозначающих их наличие на обочине или на стоянке, а также размеры объекта. Правилами эксплуатации транспортных средств и ПДД установлено, что водитель обязан в темное время суток во время остановки или стоянки обозначать препятствия в виде машины включением габаритных огней. А при тумане габаритные огни включаются вместе с противотуманными фарами. Габариты бывают передние и задние

Автомобильные габаритные огни относятся к светосигнальным огням. На современных автомобилях они выполняют роль сигналов обозначающих их наличие на обочине или на стоянке, а также размеры объекта. Правилами эксплуатации транспортных средств и ПДД установлено, что водитель обязан в темное время суток во время остановки или стоянки обозначать препятствия в виде машины включением габаритных огней. А при тумане габаритные огни включаются вместе с противотуманными фарами. Габариты бывают передние и задние.

Не работают габариты на Ваз 2114

Согласно, настоящих Правил дорожного движения, на любом движущемся автомобиле, в том числе и ВАЗ-2114, должен быть включен свет фар, совместно с которым обязательно включаются и габаритные огни. Кроме того, они должны быть включены при остановке или стоянке автомобиля на дороге в тёмное время суток и условиях недостаточной видимости. Поэтому, они должны быть всегда исправны.

Электрическая схема габаритных огней ВАЗ-2114 не так сложна и при желании любой уважающий себя водитель сможет найти неисправность связанную отказом её работы. Для этого необходимо знать, что на клемму №1 выключателя габаритных огней всегда подаётся плюс с аккумуляторной батареи, минуя замок зажигания. Если клавишу переключателя габаритных огней в положение включено, то электрический ток поступает к двум предохранителям F10 (7,5А) и F11 (7,5А), которые соответственно защищают электрические цепи левых (F10) и правых (F11) габаритных огней. Дальнейший путь тока лежит к реле К4 (реле контроля исправности ламп), а затем к передним и задним лампам габаритов.

Когда не горит только одна из ламп габаритных огней, тогда проверяем, не перегорела ли она. Если перегорела, то заменяем её на новую, аналогичной мощности, а вот если она цела, тогда придётся смотреть состояние контактов патрона, в которой она вставляется. В задних фонарях, из-за попадания в них влаги, возможно окисление, как дорожки, так и колодки, по которым передаётся напряжение на клеммы лампы габаритных огней.

Ещё одной причиной, по которой не горит лампа габаритов, может стать отсутствие напряжения на соответствующих клеммах колодок задних фонарей или колодок передних фар. Тогда при помощи тестера придётся прозвонить соответствующие провода:

  • не горит правый передний габарит (проверяем жёлтый провод от клеммы №4 фары, до клеммы №8, колодка Х6 монтажного блока);
  • не горит правый задний габарит (проверяем жёлтый провод от колодки правого заднего фонаря до клеммы №9, колодки Х9 монтажного блока);
  • не горит левый передний габарит (проверяем жёлто-чёрный провод от клеммы №4 фары, до клеммы №10, колодки Х6 монтажного блока);
  • не горит левый задний габарит (проверяем жёлто-чёрный провод от колодки правого заднего фонаря до клеммы №17, колодки Х9 монтажного блока);

Если прекращают работу обе лампы по правому или левому борту автомобиля, тогда поиск неисправности нужно начинать с проверки соответствующих предохранителей, расположенных в монтажном блоке под капотом автомобиля ВАЗ-2114, так как одновременное перегорание сразу двух ламп габаритов, мало вероятно. Перегорание предохранителя F10, определяется очень легко, так это приведёт к прекращению горения, ламп подсветки выключателей приборов. Также, причиной отключения ламп габаритов, может стать выход из строя реле К4.

3 комментария

При нажатии на педаль тормоза, включаются задние поворотники . При включении поворотников , задние габориты начинают переключатся и светить ,как гирлянды ?

При подключении к плате в фишке (разъёме) провода не правильно подцепили. А сама фишка видать не родная, а кем-то неграмотно, несмотря схемы, прицепленна. У вас провод, что отвечает за поворотки — на месте габаритов. Лечется легко. Нужно перекинуть провода от проводки на фишке. Нужно найти на плате задних стопаре массу (на плате зелёная полоска, которая проходит под каждым патроном — лампочкой); посмотреть, через какой провод конектися через фишку и подключать к чёрному проводу от задней проводки. Потом берём провод на фишке ниже и соединяем в такой последовательности: 1 провод в фишке с черным (масса), 2 — голубым (поворотник), 3 — красным (стопак), 4 — жёлтым (габарит)

По пр. борту не горят габариты, предохранители целые, лампочки тоже. Может ли дело быть в К4?

Поломки

Если задний блок фар выходит из строя, это зачастую связано с поломкой лампочки от того или иного фонаря, либо с проблемами в предохранителях.

Более редкий тип поломки — это обрыв проводки.

Следует понимать, что каждый элемент задней оптики играет свою незаменимую роль, потому необходимо поддерживать необходимый уровень работоспособности оптики, своевременно реагировать на возникающие неисправности.

Перед длительными поездками обязательно убедитесь, что все лампы вашего авто работают исправно. В случае аварии по вине неработающих задних фар не рассчитывайте на страховку. Она не будет действовать.

Не горят «габариты» на автомобиле ВАЗ 2108, 2109, 21099

Рассмотрим как быстро найти причину отказа «габаритов» на автомобилях ВАЗ 2108, 2109, 21099. Габаритные огни входят в систему наружного освещения автомобиля и его эксплуатация с не работающими «габаритами» затруднительна, особенно в темное время суток. Ищем причину неработающих габаритов как принято в таких ситуациях от простого к сложному.

Причины неисправности «не горят габариты ВАЗ 2108, 2109, 21099»

Перегорела лампочка габаритного света в патроне

Внезапно перегореть может как одна лампочка, так и сразу несколько. В ряде случаев внешне вычислить перегоревшую лампочку бывает невозможно. Поэтому заменяем перегоревшую заведомо исправной. Можно использовать аналогичную из соседней фары.

Окислились контакты в патроне лампочки габаритного света

Несколько раз проворачиваем лампочку в патроне для удаления окислившегося слоя и восстановления контакта. В дальнейшем можно зачистить все наждачной бумагой.

Окислились контакты в соединительных колодках блок фар или задних фонарей

Несколько раз снимаем-надеваем соединительные колодки для удаления окисленного слоя и восстановления контакта. Более радикально – снимаем колодки и зачищаем контакты.

Нет «массы»

«Минусовые» провода, передних блок-фар и задних фонарей имеющих габаритные огни, на автомобилях ВАЗ 2108, 2109, 21099, крепятся к кузову автомобиля. Необходимо зачистить место крепления, чтобы обеспечить хороший контакт с «массой». Обычно минусовой это черный провод от соединительной колодки фар, крепящийся к кузову рядом с блок-фарой или задним фонарем.

Масса передней фары, место крепления к кузову автомобиля ВАЗ 2108, 2109, 21099

Перегорел предохранитель

Если перегорел предохранитель 10 (F11), не будут работать габаритные огни правой блок-фары и правого заднего фонаря. Если перегорел предохранитель 9 (F10), не будут работать фонари левой блок-фары и левого заднего фонаря автомобиля. Заменяем их новыми, а потом ищем причину перегорания (возможно где-то короткое замыкание).

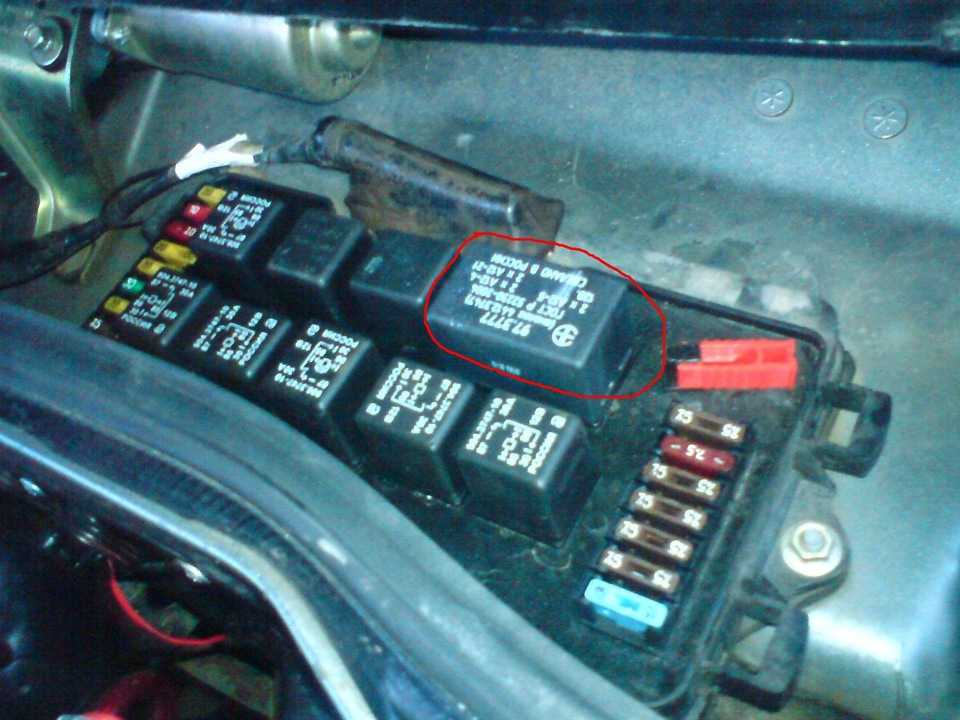

Неисправно реле К4 (контроля исправности ламп)

Неисправное реле контроля ламп К4 можно заменить перемычками. Соединяем отверстия под выводы реле 1-7-8, 9-10-11, 4-5. На некоторых автомобилях ВАЗ 2108, 2109, 21099 уже установлены перемычки вместо реле контроля исправности ламп.

Осыпались дорожки в платах задних фонарей

Визуально осматриваем дорожки в платах задних фонарей на предмет осыпания, ржавчины, прогорания. При необходимости проверяем их целостность при помощи контрольной лампы или тестера. Неисправную дорожку можно отремонтировать, припаяв на ее осыпавшиеся края провод.

Соскочили колодки в монтажном блоке или в них окислились наконечники проводов

Необходимо проверить надежность посадки соединительных колодок в монтажном блоке предохранителей. Для электрической цепи «габаритов» это штекеры Ш4 (Х4), Ш6 (Х6), Ш9 (Х9), Ш11 (х11). При необходимости следует зачистить от окисления имеющиеся в них наконечники проводов.

Неисправен выключатель наружного освещения на панели приборов

Следует снять выключатель наружного освещения и замкнуть между собой черный и желто-красный провод. По черному ток приходит на выключатель, по желто-красному уходит. Если габариты загорелись, меняем выключатель на новый. Если нет ищем неисправность в электрической цепи дальше.

«Обрыв» или короткое замыкание в проводке

Необходимо проверить наличие электрического тока на выключателе наружного освещения (цепь от замка зажигания до выключателя), предохранителях (цепь выключатель – монтажный блок) и на реле контроля ламп (исправность монтажного блока).

Примечания и дополнения

— Лампы габаритного света расположены в передних блок-фарах и задних фонарях автомобиля. В передних фонарях применяется лампочка А12-4-1, в задних А12-5.

— Электрическая схема включения наружного освещения («габаритов») для всех этих автомобилей одинакова. Различие лишь в применяемых монтажных блоках предохранителей: на старых «самарах», до 1999 г.в. это 17.3722 с пальчиковыми предохранителями, на автомобилях после 1999 г.в. модификации монтажного блока 2114 с флажковыми предохранителями. Соответственно в цепи наружного освещения со старым монтажным блоком используются предохранители 9 и 10, с новым F10, F11.

— «Габариты» правой стороны автомобилей ВАЗ 2108, 2109, 21099 на 10-м (F11) предохранителе. «Габариты» левой стороны на 9-м (F10) предохранителе.

TWOKARBURATORS VK -Еще информация по теме в нашей группе ВКонтакте

Поломка датчика

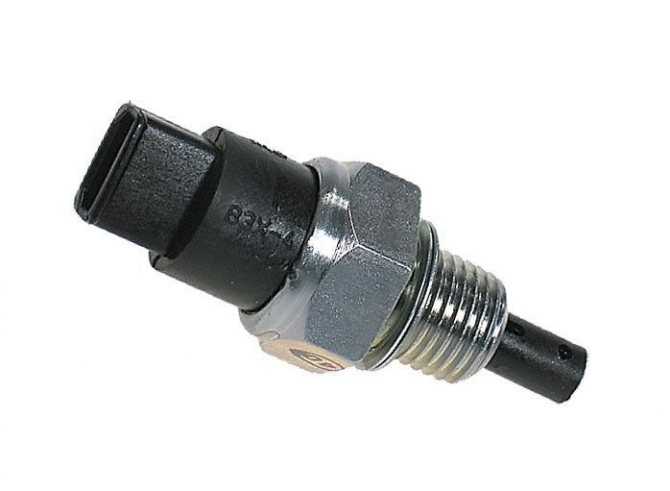

В КПП ВАЗ 2114 имеется специальный датчик, отвечающий за включение задних ходовых огней. При включении задней передачи в датчики замыкается контакт, который посылает сигнал на включение задних фонарей. Нередко случается, что в поломке задних ходовых габаритов виновата именно данная деталь.

Расположение

Расположен датчик на корпусе коробки передач, а вкручивается он в нее с помощью резьбового соединения. На датчик надевается разъем с проводами для связи датчика с фонарями.

Ниже на картинке можно увидеть расположение данной детали.

При проблемах с задними фонарями необходимо взглянуть под днище автомобиля. Возможно дело даже не в датчике, а в его разъем, ведь разъем с датчика может легко слететь тем более, если поездить по глубокому снегу.

Замена датчика

Замну данной детали произвести довольно просто, такая работа не требует особых умений и навыков в ремонте автомобиля. Достаточно лишь подготовить рожковый ключ на 19мм.

  • Для замены потребуется залезть под машину;
  • Снять разъем с датчика;
  • Выкрутить сам датчик;
  • Установить новый исправный датчик;

Процесс замены завершен.

ТЕХНИЧЕСКОЕ УСТРОЙСТВО

В одних ситуациях бывает так, что не горят задние габариты ВАЗ 2114, в других случаях только передние, но их устройство и принцип работы идентичен. Боковые огни располагаются в корпусе подворотников, а передние и задние нашли себе место в корпусе фар в той же области. На приборной панели существует специальная клавиша габаритных огней, которая и позволяет ими управлять, рядом с ней находятся и включатели фар, и прочее освещение. Когда водитель касается этой кнопки и включает их, то одновременно с этим загорается соответствующая лампочка на приборной панели, которая не даст водителю забыть о совершенном действии.

Ремонт заднего фонаря

Самая распространенная причина отказа заднего фонаря ВАЗ 2114 – выход из строя гибкой печатной платы или разъема, выполненного прямо на ней обычной металлизацией. Можно, конечно, просто купить новую печатную плату и заменить ею неисправную, но, во-первых, надолго ли?

А во-вторых, мы не ищем легких путей. Так что постараемся устранить эту неисправность своими силами, с минимальными затратами и так, чтобы на века. Начнем с разъема подключения фонаря к бортовой сети. Выглядит он примерно так:

Разъем подключения заднего фонаря к бортовой сети является частью гибкой платы и его невозможно заменить отдельно

Причин выхода из строя этого разъема много. К примеру, мы слишком часто снимали с фонаря колодку питания и просто частично стерли дорожки, которые имеют очень малую толщину напыления меди на пластике. Еще одна причина – от постоянной вибрации переломились токопроводящие дорожки рядом с разъемом. Ну и самое банальное – от перегрузки или замыкания дорожки отгорели.

Из-за отгорания токопроводящих дорожек гибкой платы не горят задние противотуманки

На фото изображен разъем фонаря другой модификации, но смысл проблемы тот же. Все эти вопросы можно решить при помощи паяльника, монтажного провода и обычного шестиконтактного (можно больше) разъема с ответной частью.

Для ремонта понадобится вот такая колодка с ответной частью

Зачищаем контакты разъема на плате при помощи ученической стирательной резинки (не наждачной бумаги – толщина фольги очень небольшая!) – и облуживаем их.

Напаиваем на дорожки провода от колодки, не забыв их отмаркировать, место пайки заливаем герметиком или клеевым термопистолетом.

Подпаянная к плате заднего фонаря навесная колодка

Обрезаем штатную колодку жгута питания, а на ее место припаиваем ответную часть новой. Собираем фонарь, подключаем его к бортовой сети – и проверяем. Если мы не напутали с разводкой колодок, то все заработает сразу на ура.

Что делать, если дорожки отгорели или переломились? Выйти из положения можно следующим образом. Сразу после перелома счищаем с дорожек защитный лак, лудим, подпаиваем колодку. Выглядеть это будет так:

Подпаять колодку можно в любом месте гибкой платы

Можно, конечно, этим ограничиться (до следующего раза), но если потратить немного больше времени и сил, то можно сделать более серьезный ремонт. Доработанные таким образом фонари будут служить верой и правдой многие годы. Такой ремонт избавит вас от вечной проблемы в контактах хлипких штатных патронов – это тоже весьма распространенная неисправность фонарей ВАЗ 2114.

Для реализации этой идеи, кроме шестиконтактной колодки с ответной частью (см. выше), понадобятся пять патронов от указателей поворотов ВАЗ 2106 и десяток клемм к ним.

Понадобятся 5 таких патронов и 10 клемм к ним

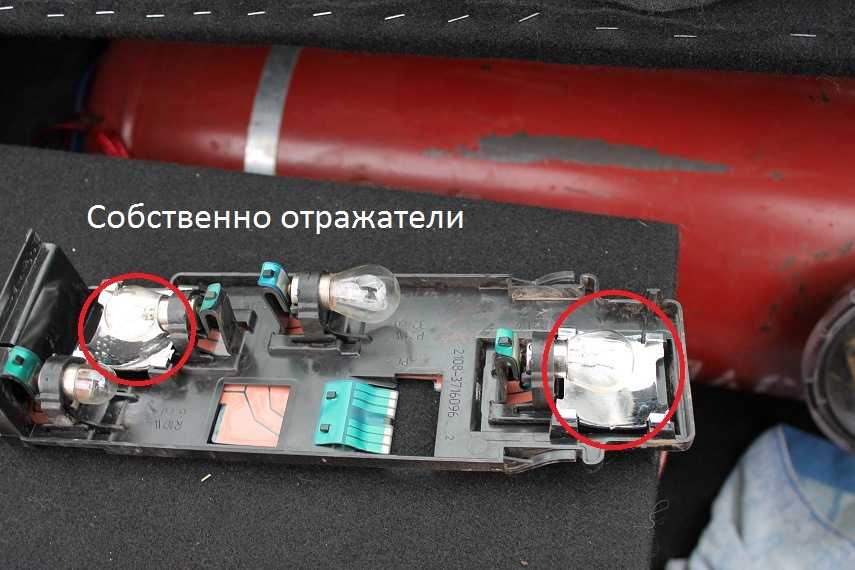

Снимаем с панели лампы, штатные патроны и гибкую печатную плату. Расставляем купленные патроны на нужные места панели и размечаем их центры. Особой точности тут не требуется, главное, чтобы каждая лампа светила в свое «окно». Высверливаем отверстия по диаметру цокольных частей патронов.

Отверстия под будущие патроны

Вставляем в отверстия патроны, размечаем крепежные отверстия, высверливаем их, вворачиваем саморезы. Теперь патроны закреплены в панели намертво.

Закрепляем каждый патрон двумя саморезами

При помощи монтажного провода с опрессованными на него клеммами (можно обжать обычными пассатижами и пропаять для верности) собираем схему, повторяющую разводку штатной гибкой печатной платы. Для верности клеммы можно заизолировать термоусадочной трубкой, но в принципе это не обязательно – панель, на которой крепятся патроны, пластмассовая. На концы проводов припаиваем нашу колодку.

Эта колодка будет соединять задний фонарь с бортовой сетью

Ответную часть колодки подпаиваем к жгуту питания фонарей, предварительно отрезав старую. Именно подпаиваем, а не соединяем скруткой. Скрутка через неделю окислится, и снова начнутся проблемы – то горит, то не горит. Спайку изолируем термоусадкой или хлопчатобумажной (черная тряпичная) изолентой. ПВХ изолента – крайне неудачный вариант. Она может со временем разворачиваться. Такая изоляция никуда не годится.

Все готово, можно подключать и проверять

Пару минут любуемся своей работой, вставляем лампы, подключаем, проверяем. Все работает как положено? Собираем фонарь, подключаем.

Фонарь на месте, все проблемы решены надолго

Светодиодный аналог P21W
