Где находится диагностический разъем на лада приора: расположение, схема

Компьютерная диагностика авто: основные шаги

Чтобы выполнить диагностику, сперва запускаем свой планшет или ноутбук, а затем подключаем адаптер или удлиненный кабель, соединяющий тестер с разъемом. Он необходим в том случае, если операция осуществляется с использованием стационарного компьютера к соответствующему выходу. После этого остается сделать несколько простых шагов:

• поворачиваем ключ в замке зажигания, чтобы включить питание. Это необходимо, так как в противном случае софт не сможет получить сигнал от контроллера и вывести на дисплей компьютера коды ошибок;
• запускаем программное обеспечение на планшете или на ноутбуке. Если вы не допустили ошибок при подключении и используете только исправное оборудование, на дисплее появится схема всей электронной части автомобиля;
• выбираем в меню нужную нам разновидность диагностики (проверка двигателя, подвески, электрооборудования, коробки передач и прочее) и запускаем процесс.

В ходе диагностики программное обеспечение будет выводить на дисплей лишь коды ошибок, выявленные бортовым компьютером. Для определения тех или иных неисправностей потребуется их расшифровка. Сделать ее несложно, так как на любом специализированном сайте можно легко найти значение всех кодов.

Как правильно выбрать требуемый вид диагностических работ? Мы предлагаем ориентироваться на симптомы неисправности авто. К примеру, если внезапно увеличился расход топлива, следует проверять двигатель, а при появлении постороннего шума в процессе движения оценивать исправность ходовой части машины.

Маршрутный бортовой компьютер (МБК или БК) стал неотъемлемой частью современных автомобилей. Говорит о том, на сколько он может быть полезен думаю не стоит, а вот как подключить бортовой компьютер самостоятельно. интересует многих. И еще, можно ли подключить дополнительный бортовой компьютер в автомобиль ?

Маршрутных компьютеров для «десятки» множество (Штат, Gamma, Multitronics, Орион, Престиж и т.д.), и как правило, инструкция бортового компьютера в которое описан процесс подключения прилагается. Но не редко нам достается б/у БК, без нужной нам документации. Установить бортовой компьютер своими руками не сложно, потому что необходимая колодка для подключения БК уже есть внутри торпедо. Она представляет собой 9ти контактную колодку трапециевидной формы. Добраться до нее лучше всего через правое окно торпедо.

Распиновка штатного разъёма бортового компьютера представлена на рисунке. Дополнительные 10 и 11 контакты используются не на всех БК и предназначены для подключения датчика температуры внешнего воздуха.После того, как мы вставим колодку в маршрутный компьютер, останется лишь подключить К-линию.

Зачем нужна K-Line. По этому проводку от ЭБУ, как раз таки и передается наиболее значимая для нас информация (коды ошибок, температура ДВС и т.д.). К-линия находится в диагностической колодке (которую используют на СТО для диагностики автомобиля) слева от рулевого колеса, не далеко от педали газа.

Наша задача подключить к-линию к бортовому компьютеру. то есть проложить отдельный провод от колодки БК до этой диагностической колодки. Таким образом, бортовой компьютер будет получать нужную ему информацию и диагностическая колодка сохранит свою работоспособность.

Диагностическая колодка ВАЗ 2110 в зависимости от года выпуска автомобиля может быть двух видов: Евро-2 (GM) или Евро-3 (ODB-II). Где найти в колодке К-линию показано на схемах:

Второй бортовой компьютер в автомобиль

Есть возможность установить дополнительный маршрутный компьютер. Хорошим примером могут служить БК Сигма или Штат X1, которые устанавливаются вместо маленькой заглушки рядом с блоком САУО.

• Во-первых, они имеют не высокую цену (500-900 рублей);
• Во-вторых, они имеют всего 3 контакта («+12В», «масса» и к-линию), поэтому подключить их как альтернативный бортовой компьютер совсем не трудно, схема следующая:
• В-третьих, не занимают места в панели торпедо.

Таким образом, в нашем автомобиле будет два бортовых компьютера, один выполняет скромные базовые функции, а второй для диагностики и задания параметров ЭБУ. Цифровые ошибки бортового компьютера легко расшифровываются.

Немного истории

За создание CAN-шины следует благодарить компанию Robert Bosch GmbH, которая в середине восьмидесятые предложила стандарт микроконтроллерной связи, таким образом упростив жизнь специалистам по автомобильной электронике, инженерам, занятым в промышленной автоматизации, и разработчикам во многих других областях. В настоящее время Controller Area Network является стандартом в автомобилестроение.

Необходимость в появлении CAN-шины очевидна – по мере совершенствования и развития конструкции, усложнялись и бортовые сети автомобилей. Недра машин пронизывали сотни метров проводов и со временем инженеры пришли к логичному и оптимальному решению внедрить “магистраль”, к которой будут подключены разные устройства, которые соединены параллельно.

Процесс диагностики с помощью ноутбука

Мы не будем описывать процедуру диагностики для каждого программного обеспечения в отдельности, так как в целом, вне зависимости от ПО, этот процесс идентичный.

Общая процедура диагностики описана ниже:

1. Для начала вам необходимо установить программное обеспечение на свой компьютер. Если вы умеете пользоваться интернетом, то этот шаг не вызовет у вас проблем, поскольку ничего сложного в его реализации нет. Если в комплекте к вашему адаптеру идет диск с драйверами, то их также необходимо установить в обязательном порядке, в противном случае компьютер просто не распознает устройство.
2. Затем нужно открыть крышку перед рычагом КПП или снять защитную накладку с правой стороны центральной консоли, в зависимости от версии авто. Вам следует получить и обеспечить беспрепятственный доступ к K-Line выходу, которому вы будете подключать ноутбук.
3. Далее, возьмите купленный кабель и подключите его — одно стороной к компьютеру, другой — к выходу.
4. После того, как кабель будет подключен, вам необходимо удостовериться в том, что компьютер его распознал, для этого проверьте наличие подключения. Как вариант, для этого можно зайти в Диспетчер задач Windows и перейти во вкладку Оборудование. Если операционная система распознала устройство, в этой вкладке должна быть отмечена данная информация.
5. Если подключение произведено успешно, то вам нужно запустить проверочную программу на ноутбуке. После запуска утилита должна спросить у вас, какие узлы вы хотите диагностировать (трансмиссию, двигатель и т.д.). Если этого не случилось, то ориентируйтесь по меню — где-то должна быть кнопка «Начать диагностику», возможно, в меню Файл. Все неисправности, которые имеются, в виде кодов ошибок будут продемонстрированы в таблице.
6. Если вы зайдете во вкладку Параметры, то сможете увидеть, как здесь расписано общее состояние транспортного средства. Во вкладке Коды должны быть отмечены все неисправности, которые выявила диагностика.
7. Вам остается только произвести расшифровку полученных комбинаций цифр и заняться устранением поломок. Как показывает практика, довольно часто при проверке выскакивают неисправности датчиков — обычно такие проблемы обусловлены обрывом проводки или плохим подключением контроллеров. Поэтому если вы столкнулись с этим, не спешите менять датчики — попробуйте зачистить контакты на разъемах подключения, а также проверить целостность проводки.
8. После того, как неисправности будут устранены, нужно обнулить память блока управления, чтобы удалить из нее все коды ошибок. Обнулить память блока можно через диагностическую программу — обычно эту функцию можно найти в разделе Управление.

Видео «Как можно произвести диагностику Калины без ноутбука?»

Менее точный, но более простой вариант диагностики Калины без ноутбука представлен на видео ниже (автор ролика — Игорь Т).

На автомобиле Калина диагностический разъем выполняет важные функции. Почти все современные автомобили оборудованы электронным блоком управления и системой самодиагностики. Это мини-компьютер, запрограммированный на выполнение определенных функций. Ужесточение правил при прохождении ТО повлекло за собой появление особых устройств. Оснащенная электронными системами Лада Калина диагностический разъем тоже получила.

Диагностический разъем Приора: особенности и размещение

Такой разъем станет настоящим помощником при диагностике вашего авто. Он помогает самостоятельно решить технические неисправности или вовремя обратиться к специалистам. В статье мы расскажем, где диагностический разъем размещен и его особенности на Приоре.

Что это и особенности

Диагностический разъем Лада Приора выполняет соединение между управляющим компьютером авто с особым диагностическим адаптером или сканером. В каждом авто производители стараются создать свой разъем, но функции остаются неизменными:

• просмотр и изучение кодов;
• выяснение рабочих характеристик системы управления;
• чистка диагностических результатов;
• анализ датчиков с показателем кислорода;
• запросы на результат диагностирования во время движения автомобиля;
• управление исполнительными механизмами;
• просмотр показателей управления, которые были сохранены при неисправности кодов.

Тип разъема

Диагностический разъем Приора сконструирован по принципу OBD-2. Это одна из самых распространенных и надежных систем. Она осуществляет связь с ЭБУ – это электронный блок управления. Такой блок служит особым помощником для автолюбителей, который помогает проводить диагностические исследования.

Для Приоры используются несколько гнезд для создания связи между двумя системами, а именно:

• масса или заземление с гнездом четыре и пять;
• постоянное 12 Вольт – 16;
• гнездо для непосредственного проведения диагностики – 7.

Реже встречается применение и других гнезд. Они предназначены для осуществления дополнительных связей с электронным блоком управления и линиями «L». Самостоятельно заниматься их подключением не стоит. Для этого нужно иметь опыт работы с особыми программными модулями автомобиля. Такие процедуры быстро выполняются в технических сервисах.

Правила подключения

Вся аппаратура подключается к разъему типа ОБД-2 с помощью специальных «вилок». Если не работали с подключением напрямую, можно воспользоваться вспомогательным элементом – штекерным соединителем

Рекомендуют обратить внимание на значение «плюс» и «минус» для установленной аппаратуры. Чтобы быть уверенным в правильном подключении, за основу берут аккумулятор авто в рабочем состоянии. В противном случае сигнал будет подаваться не правильным

В противном случае сигнал будет подаваться не правильным.

-СНОСКА- Если вы не уверенны в своих силах – обратитесь в ТО. Так вы избавите себя от траты времени и сможете получить на выходе авто с правильной работой разъема.

Месторасположение

Часто сталкиваются с проблемой, где диагностический разъем размещен. В каждом автомобиле они установлены по-разному, учитывая специфику всей конструкции. Что касается Приора, то здесь все сделано достаточно хитро. Если не знать точное месторасположение, найти будет сложно.

Разъем для диагностики производители авто разместили в перчаточном ящике. Найти его можно со стороны пассажира во внутренней части. Проще говоря – загляните в бардачок. Если вы обращаетесь в сервисные центры, то специалисты стразу найдут необходимую конструкцию. Новичкам нужно быть более бдительными в этом вопросе.

Лучше всего работать по уже составленной инструкции. Рассмотрим процесс детальнее:

1. Полностью открываем перчаточный ящик и освобождаем его от посторонних предметов, чтобы было легче работать.
2. Бардачок должен висеть на пластмассовых направляющих с каждого бока.
3. Нажимаем на боковые пластины, чтобы небольшая дверь открылась сильнее. Так будет удобнее работать и найти Приора диагностический разъем.
4. Вытаскиваем выступы сбоку и полностью убираем перчаточный ящик с фиксаторов.
5. Открывается доступ к входному штекеру для диагностики. Теперь он свободен и готов к работе.

Доступ к устройству открыт. Следующие операции напрямую зависит от цели «вскрытия» вашего автомобиля. Чаще добираются к разъему для его переподключения или проверки правильных сигналов с ЭБУ. Так его работа будет настроена и не создаст проблемы или непредвиденные ситуации.

Активация тест-программы

На Приоре можно легко активировать тестирование. Это поможет вам самостоятельно распознать проблемы и приступить к их моментальному решению. Тест-программа позволяет решить часто встречаемые проблемы с авто, а именно:

• регулировка топливной подачи;
• поиск поломок в трансмиссии и соседних структурах;
• определить поломки и изъяны в прошивке электронного блока управления.

Краткие выводы

Владельцы такой марки должны знать о месторасположении разъема. Так вы сможете быть уверенным в том, что всегда сможете выявить неполадки своевременно. Главное — разобраться, где находится данная система и как с ней работать.

Распиновка диагностического разъема приора

Где находится диагностический разъем на Лада Приора: расположение, схема

Автомобили современного поколения оснащены специальным электронным блоком управления, который сокращенно называется ЭБУ. Именно этот блок запоминает любые неисправности, которые могут проявить себя как в автомобильном двигателе, так и в различных электрических системах. Чтобы подключить блок к оборудованию, для диагностики используется специальный разъем. Автомобили ВАЗ оснащены коннектором европейского стандарта OBD-II. Каждый владелец ВАЗ обязательно должен знать, где именно в Приоре находится диагностический разъем, если, конечно, он самостоятельно следит за технической исправностью своей машины.

Расположение разъема для подключения к диагностическому оборудованию

Найти месторасположения разъема, с помощью которого Лада Приора подключается к диагностическому оборудованию, довольно просто. Данный элемент располагается сразу за автомобильным бардачком, на задней левой стенке. Чтобы можно было получить доступ к разъему, нужно сделать следующее:

• вещевой бардачок открыть;
• убрать фиксаторы крепления бардачка;
• произвести его демонтаж.

Ориентиром для поиска места расположения разъема является печное сопло, которое обогревает ноги пассажира.

Проведя условную параллельную линию по внутренней части панели Лады Приоры, можно увидеть искомый элемент, который необходим для подключения к диагностическому оборудованию.

Для чего нужен диагностический разъем

Зная, где именно располагается диагностический разъем, автовладельцы смогут в любое время самостоятельно проверить техническую исправность собственного четырехколесного друга и своевременно заменить вышедшие из строя комплектующие. К такой проверке можно приступать после активации тест-программы. С помощью последней впору решить следующие проблемы:

• отрегулировать подачу топлива;
• найти причину неисправности в трансмиссии;
• своевременно выявить неполадки в прошивке ЭБУ.

Чтобы проверка работы была сделана верно, нужно не только знать месторасположения разъема, но и правила использования прибора для диагностики. Поэтому перед приобретением тестирующего элемента специалисты рекомендуют тщательно изучить его особенности, чтобы точно понимать полученные результаты диагностики и своевременно устранять любые, пусть даже незначительные неисправности.

Возможно ли переместить в другое место диагностический разъем на Приоре

Довольно часто автовладельцы задаются вопросом: можно ли выбрать другое место для расположения диагностического прибора и возможно ли осуществить такое мероприятие самостоятельно? Почему этот вопрос интересует автовладельцев, да потому, что угонщики авто, знающие, где именно находится на Приоре диагностический разъем, довольно просто отключают машину от сигнализации и без проблем ее угоняют. А вот если перенести этот элемент в другое место, то можно в несколько раз усложнить процесс угона и тем самым предотвратить возможное преступление.

Переместить разъем, конечно же, можно, но специалисты рекомендуют обратиться за такой услугой на СТО, чтобы профессиональные сотрудники сделали перенос этого элемента правильно и аккуратно. Если же автовладелец решит осуществить данное мероприятие самостоятельно, то выполнять его нужно поэтапно и только тем водителям, которые разбираются в подключении и отключении автомобильного электрооборудования:

1. Провода аккуратно отсоединяются от разъема.
2. Устройство не спеша вынимается из так называемого гнезда.
3. Разъем переносится в другое место.
4. Соединительные провода вновь подключаются.

Специалисты рекомендуют самостоятельно установить коннектор вблизи ручки для переключения передач или слева от рулевой колонки. Выбрав новое место для разъема и сделав эту операцию самостоятельно, которая, кстати говоря, довольно простая и понятная, только водитель будет точно знать, где именно располагается коннектор, а вот угонщикам о новом месте узнать будет очень проблематично.

ladaautos.ru

ELM327

Отдельно познакомим вас с адаптером ELM327, с помощью которого многие владельцы ВАЗ 2110 выполняют самостоятельно полноценную диагностику.

ELM327 представляет собой одну из последних разработок OBD. Данный сканер применяется проверки авто с помощью компьютера. Ключевое преимущество заключается в том, что устройство поддерживает все известные протоколы OBD и взаимодействует со много программами диагностики. Для связи устройства с компьютером используется кабель USB.

Программное обеспечение для ELM327 преимущественно бесплатное, хотя определенный софт доступен только за оплату.

Работа адаптера возможна на компьютерах с различной ОС. А именно:

• DOS;
• Windows;
• MacOS;
• Linux;
• PalmOS;

Полноценно раскрыть возможности сканера можно только за счет правильно подобранного программного обеспечения. Для самостоятельной диагностики бесплатно доступен софт для сканирования КПП и двигателя. Коммерческие версии программ позволяют дополнительно проверять другие узлы автомобиля.

Основные возможности

Давайте познакомимся с возможностями, которые предоставляет микросхема ELM327:

• Считывает коды ошибок, неисправностей автомобиля;
• Отображает коды и их описание;
• Экспортирует данные на распечатку, если необходимо;
• Удаляет коды ошибок;
• Выводит данные в метрической системе измерения и системе, используемой в США;
• Записывает, сохраняет данные, строит графики;
• Имеет счетчик разгона с 0 до 100 км/час, что позволяет проводить диагностику на ходу.

Проверка многих параметров работы автомобиля должна осуществляться на ходу

Не все адаптеры для этого приспособлены, потому важно выбирать соответствующее вашим требованиям оборудование

Комплектация

Приобретая такой адаптер, вы получаете:

• Высокоточный адаптер, основанный на процессоре ELM327;
• Кабель OBDII;
• Кабель для соединения с компьютером;
• Диск с бесплатным программным обеспечением.

Рекомендуем: Почему плавают обороты на холостом ходу?

Для работы адаптера и получения информации вовсе не обязательно наличие мощного компьютера. Параметров простейших ноутбуков вполне достаточно, чтобы осуществить диагностику ВАЗ 2110.

Самостоятельная КД позволяет серьезно сэкономить, получить объективную информацию о состоянии своего автомобиля, а также избавить себя от ненужных финансовых затрат, которые при обращении на СТО обязательно появятся.

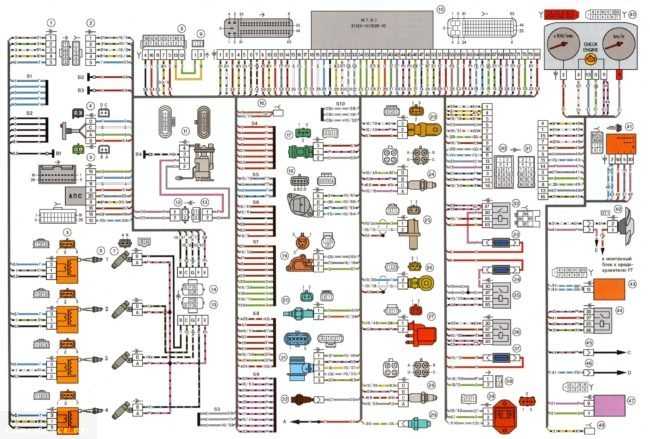

ЭБУ ВАЗ 2112 и возможности диагностики блоков управления двигателем

Особенности двигателя	Возможности
ЭБУ	Коды ошибок	Параметры	Исполнительные элементы	Функции спецназначения	Обнаружение	Автоматическое определение
16 клапанов	BOSCH M1.5.4	+	+	+	+	+	+
8 клапанов	+	+	+	+	+	+
8 клапанов (Нормы Россия-83)	+	+	+	+	+	+
Евро-2	BOSCH M7.9.7	+	+	+	+	+	+
Евро-3	+	+	+	+	+	+
Евро-2	BOSCH MP7.0 HFM	+	+	+	+	+	+
Евро-3	+	+	+	+	+	+
ДВС 1,5	GM ISFI-2S	+	+	+	—	—	_
Евро-3	M73	+	+	+	+	+	+
Евро-4	M74	+	+	+	Обнуление блока, инициализация, адаптация ДЗ, корректировка выбросов	+	+
Евро-3	М74К	+	+	+	+	+	+
16 клапанов (Евро-2)	VS 5.1	+	+	+	+	+	+
8 клапанов (Евро-2)	+	+	+	+	+	+
8 клапанов (Россия-83)	+	+	+	+	+	+
ДВС 1.5	Январь 4	+	+	+	+	+	+
16 клапанов (Евро-2)	Январь 5.1	+	+	+	+	+	+
8 клапанов (Евро-2)	+	+	+	+	+	+
8 клапанов (Россия-83)	Январь 5.1.1	+	+	+	+	+	+
16 клапанов (Россия-83)	+	+	+	+	+	+
8 клапанов (Евро-2)	Январь 5.1.3	+	+	+	+	+	+
Евро-2	Январь 7.2	+	+	+	+	+	+

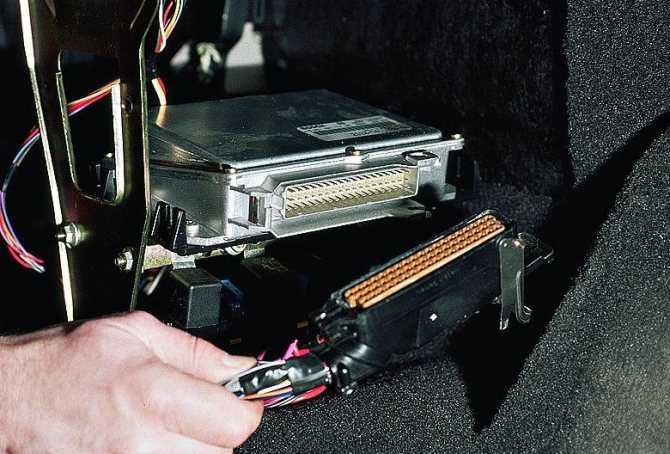

Расположение ЭБУ:

Электронный блок управления находится в центральной части передней панели, под радиатором обогревателя. Не очень удачное расположение – из-за течи фитингов возможно попадание жидкости на контроллер.

Со стороны переднего пассажира, в левой части, ЭБУ прикрыт пластиковой накладкой. Она крепится на винты под крестовую отвертку. Сам блок управления расположен на металлической планке, фиксированный винтами.

Снятие ЭБУ необходимо например, при прошивке контроллера или его замене/ремонте.

Чип-тюнинг и прошивка ВАЗ 2112:

Серийное программное обеспечение устанавливается на заводе. Его главная задача – обеспечить стабильную работу мотора, баланс между расходом и динамикой. К последней седьмой серии относится ПО A5V05N35 для Январь 5.1. Поддерживает диагностику штатного иммобилайзера, фиксацию пропусков искры, имеет дополнительное реле стартера. Программная ревизия АВТЭЛ.

Для ЭСУД VS 5.1 Итэлма с новой аппаратной структурой последней версией ПО является V5V05N35. Обеспечивает соблюдение стандартов Евро-2.

Загорелся Check Engine на ВАЗ 2112?

Подробная статья по причинам Check Engine и как погасить Чек. Если у Вас загорелся Check Engine, срочно прочитайте эту статью. В материале рассказано, что такое Чек Энджин, что делать если он появляется, и как убрать эту ошибку самостоятельно.

Горит лампочка Чек Энджин?

ТОП-15 причин почему загорается лампочка Чек Энджин и пути решения проблемы. Прочитай статью, чтобы решить проблему Check Engine.

Коды ошибок

Диагностику и прошивку ЭБУ рекомендуется делать при снятом бортовом ПК

Теперь расшифруем коды всех ошибок ЭБУ, которые могут выскочить при подключении бортового компьютера автомобиля к ноутбуку или планшетному ПК: 0102 — Низкий уровень сигнала датчика массового расхода воздуха 0103 — Высокий уровень сигнала датчика массового расхода воздуха 0112 — Низкий уровень датчика температуры впускного воздуха 0113 — Высокий уровень датчика температуры впускного воздуха 0115 — Неверный сигнал датчика температуры охлаждающей жидкости 0116 — Неверный сигнал датчика температуры охлаждающей жидкости

Как прочитать ошибки?

Для того чтобы прочитать ошибки необходимо провести подключение к портативному или планшетному ПК к автомобилю через специальный кабель K-line. Рассмотрим, какие инструменты будут необходимы для подключения автомобиля к компьютеру и определения кодов ошибок:

Кабель K-line для подключения ноутбука к автомобилю

Для того чтобы подключиться необходимо найти разъем под кабель. Он находится под рулевой колонкой. Теперь необходимо подключить непосредственно сам кабель и потом ЮСБ-разъем. Оптимальным для использования считаются программы: VAG-COM USB KKL адаптер; диагностическая программа ВАЗ для моделей, Приора, Калина, Гранта; USB драйвер Autocom cdp pro cars USB; ScanMaster 2.1 на русском языке для ELM327.

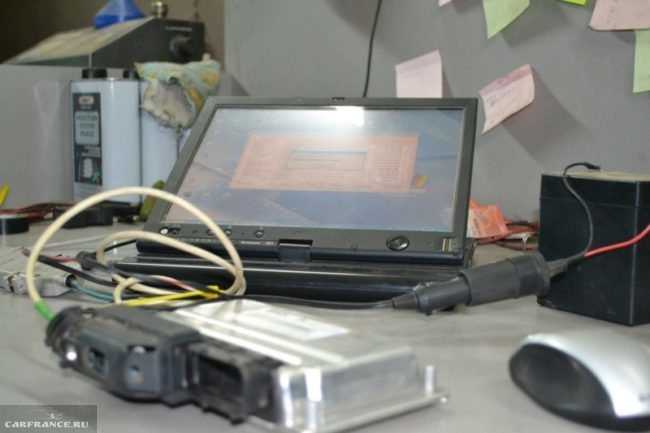

Диагностика автомобиля при помощи ноутбука

Устранение ошибок и сброс

Устранить ошибки ЭБУ достаточно просто. В программе для считывания необходимо найти нужную неисправность и расшифровать ее. Затем, рекомендуется устранить проблему, по которой возникла ошибка. Последним этапом становится сброс. Его можно найти в инструментах программы или действиях.

Многие автолюбители делают ошибку при работе с программным обеспечением, поскольку они «обнуляют» не сами ошибки, а все программное обеспечение, таким образом, остается только оболочка ПО автомобиля. После таких действий, обычно, автомобиль может не запуститься и требуется программная настройка оборудования или замена всего программного обеспечения в целом. Поэтому, рекомендуется в данном случае обращаться на автосервис, где сделают все правильно.

Распиновка OBD 2

Распиновка блока комфорта лада приора Схема и предназначение контактов в разъеме OBD 2 определяются стандартом.

Нумерация штекеров в разъеме

Общее описание штекеров:

• 1 — резервный, на данный пин может выводиться любой сигнал, который установит завод-изготовитель автомобиля;
• 2 — канал «К» для передачи различных параметров (может обозначаться — шина J1850);
• 3 — аналогично первому;
• 4 — заземление разъема на кузов автомобиля;
• 5 — заземление сигнала диагностического адаптера;
• 6 — прямое подключение контакта CAN-шины J2284;
• 7 — канал «К» по стандарту ISO 9141-2;
• 8 — аналогично контактам 1 и 3;
• 9 — аналогично контактам 1 и 3;
• 10 — пин подключения шины стандарта J1850;
• 11 — назначение пина задается заводом-изготовителем автомобиля;
• 12 — аналогично;
• 13 — аналогично;
• 14 — дополнительный пин CAN-шины J2284;
• 15 — канал «L» по стандарту ISO 9141-2;
• 16 — положительный вывод напряжения бортовой сети (12 Вольт).

Примером заводской распиновки OBD 2 может служить Хендай Соната, где на пин 1 подается сигнал от блока управления антиблокировочной системы, а на пин 13 — сигнал от блока управления и датчиков надувных подушек безопасности.

В зависимости от протокола работы возможны следующие варианты распиновок:

1. При использовании стандартного протокола ISO 9141-2 он активизируется через пин 7, при этом пины 2 и 10 в разъеме неактивны. Для передачи данных применяются выводы с номерами 4, 5, 7 и 16 (иногда может задействоваться пин номер 15).
2. При протоколе типа SAE J1850 в варианте VPW (Variable Pulse W >

OBD2 автосканер для автомобиля ВАЗ — cписок контролируемых параметров

1. Вывод и чтение из блоков памяти БУ данных об ошибках/неполадках;
2. Отображение значений измеряемых параметров по факту;
3. Управление и контроль исполнительных механизмов;
4. Вывод графической информации со значениями во время после проверки (графики и таблицы);
5. Использование специализированных возможностей ЭБУ (в зависимости от производителя);
6. Тестирование и контроль компонентов схем электрических соединений, корректность установки компонентов электрических цепей (микросхем/датчиков);
7. Нормативные (заявленные) данные по контролируемым параметрам;
8. Проведение измерений напряжения;
9. Проведение измерений сопротивления;
10. Проведение измерений силы тока;
11. Использование осциллографа для регистрации значений, полученных при тестировании.
12. Определение около 3000 кодов ошибок;
13. Обороты двигателя — холостой ход, рабочий код;
14. ТОЖ;
15. Расход топлива;
16. Температура воздуха на впуске и скорость потока воздуха;
17. Абсолютное положение заслонки дросселя;
18. Кислородный датчик;
19. Показатели топливной системы и давления;
20. Считывание других данных и неисправностей.

Прибор для диагностики, подключенный к блоку управления Лады, оценивает точность, исправность датчиков. Результат – четкая оценка технического состояния, и получение возможности произвести ремонт в сжатые сроки с минимальными финансовыми затратами.
