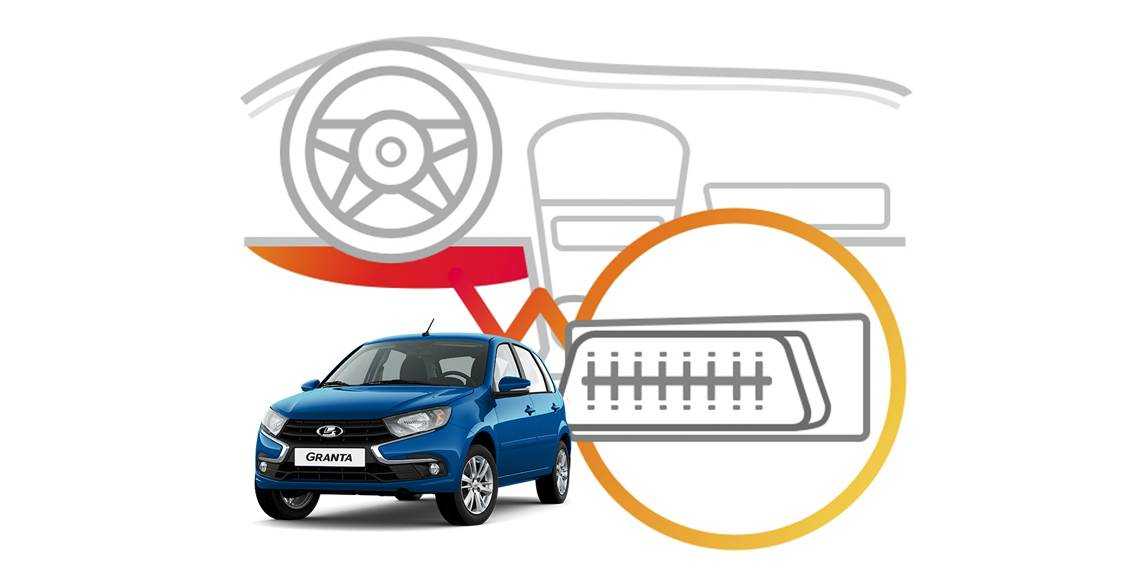

Где находится диагностический разъем Лада Гранта: схема

Благодаря диагностическому разъему можно определить многие параметры и вывести их на экран бортового компьютера. Помимо бортового компьютера, с помощью Bluetooth-адаптера обмениваться данными можно и со смартфоном. Специальное приложение позволит также просматривать некоторую информацию.

Зачем нужен диагностический разъем

Каждый раз при прохождении техосмотра автомобилю обновляют данные. При возникновении какой-либо поломки вполне вероятно, что будет гораздо проще ее починить, получив данные о состоянии автомобиля во время ТО с помощью подключения к диагностическому разъему.

Диагностика такого типа не является панацеей при поломке: с ее помощью рядовой автовладелец вряд ли сам установит точно причину неисправности. Дело в том, что информация может выводиться с серьезными отклонениями. Поэтому только профессионал способен определить причину неисправности, основываясь только лишь на данных, полученных с диагностического разъема. Однако иногда, если проблема явная, эта информация может помочь любому владельцу автомобиля – слишком большое отклонение параметров от нормы исключает возможность того, что дело в погрешности.

Таким образом, данные помогут определить причину поломки.

Где находится диагностический разъем в Ладе Гранта

Чтобы до него добраться и установить подключение, придется открутить несколько болтов с заглушки. Разъем достаточно крупный и имеет своеобразный внешний вид, поэтому вряд ли вы его не заметите.

Рекомендуется быть аккуратным, подключая адаптер к диагностическому разъему Лады Гранта. Дело в том, что расположение разъема не слишком удобное. Из-за этого при включенном адаптере всегда есть риск, что пассажир заденет его ногой. В принципе, сам по себе адаптер держится в разъеме достаточно прочно. Однако если пассажир хорошо ударит (а это чаще всего происходит совершенно случайно), то он запросто сломает и разъем, и адаптер. Самым простым решением будет или предупредить пассажира не двигать ногами слишком активно (что не всегда помогает), или не ездить с установленным в разъем адаптером. Некоторые автовладельцы решают эту проблему радикально – в автосервисах просят перенести разъем в другое, более безопасное и удобное место. Однако это обойдется в приличную сумму.

Как использовать диагностический разъем

Диагностический разъем позволяет считывать с внутренней памяти компьютера автомобиля различную информацию. С ее помощью специалист может провести диагностику, изучив коды ошибок. Кроме того, через диагностический разъем также получают данные с датчиков, которые отображают работу двигателя.

Чтобы воспользоваться разъемом, нужно специальное оборудование. Чаще всего выделяют адаптер под названием ELM 327. Он небольшого размера, легко подключается к разъему, а потом передает через интерфейс Bluetooth данные из памяти автомобиля. Используя различные программы, можно просмотреть основные параметры даже со смартфона (например, используя программу Torque).

Ранние модели Гранты не имели на приборной панели индикатора температуры двигателя. Поэтому диагностический разъем часто использовался как раз для того, чтобы проводить мониторинг именно этого показателя. В целом он чаще всего используется как раз для вывода на экран различных параметров двигателя в цифровом виде. Учитывая сложность диагностики, немногие автовладельцы берутся за нее серьезно.

Иногда диагностические разъемы используют угонщики. Дело в том, что в схеме предусмотрен контакт для контроля иммобилайзера. Однако этот способ используется крайне редко. Если вы все-таки хотите защититься от него, следует приобрести специальную схему, которая иначе распределяет контакты. В таком случае угонщику не удастся отключить защиту.

Где находится диагностический разъем в автомобиле Лада Гранта — полный обзор

Диагностический разъем представляет собой средство, благодаря которому можно выводить на бортовой компьютер автомобиля любые сведения, касательно текущего состояния машины. Кроме того, с помощью соединения посредством Bluetooth возможно выводить все данные на свой смартфон, если установить в нем специальную программу. Современные аппараты Android и Apple успешно поддерживают исправное функционирование данной программы на смартфоне.

Зачем требуется диагностический разъем?

Каждый раз, когда автолюбитель направляет свое авто на технический осмотр (несмотря на причину, будь то восстановление после аварии или грядущая продажа), по его результатам обновляется вся информация об осмотренном автомобиле, и все эти сведения направляются для их визуализации через бортовой компьютер или посредством установленной программы на смартфоне. Если в машине обнаруживается малейшая поломка, сведения о ней сразу фиксируются в бортовом компьютере, что позволяет исправить ее в процессе ТО, а не оставлять на потом. Явным минусом данного процесса является, в первую очередь, то, что сведения предоставляются с существенными отклонениями. В подобном случае только профессионал сможет в точности определить характер поломки, сведения о которой переданы с ощутимой погрешностью. Однако, если отклонение от нормальных показателей существенно, дело обстоит явно не в обычной погрешности передаваемой информации.

Где находится диагностический разъем Лада Гранта схема

Зачем нужен диагностический разъем

Таким образом, данные помогут определить причину поломки.

Где находится диагностический разъем в Ладе Гранта

Чтоб найти диагностический разъем в Гранте, следует заглянуть под переднее пассажирское место. В том месте, где должны быть ноги пассажира, предусмотрено небольшое пространство, над которым расположен бардачок. На левой стенке этого углубления вы найдете вентиляционную решетку, через которую осуществляется продувание при включенной печке. Прямо над этой решеткой расположен диагностический разъем.

Как использовать диагностический разъем

В данный разъем также включается бортовой компьютер и сканер. С их помощью считываются коды ошибок и различные параметры автомобиля. Если при проведенной диагностике вы получили в результате по некоторым параметрам ошибки с кодом, то следует обратиться к специалистам. В документации должно быть описано, что означает конкретно эта ошибка.

Преимущества автосканера

«Сканматик-2» по достоинству оценили даже профессионалы-диагносты. Попробовав однажды этот комплект, автолюбители были приятно удивлены тем, что за относительно небольшую цену он позволяет работать с полным парком отечественных автомобилей и внушительной частью зарубежных. В работе с диагностическим комплектом этой модели можно использовать и беспроводной интерфейс для подключения системы к компьютеру (Bluetooth).

https://youtube.com/watch?v=Q5esXF84-Lk

Колодка OBD-2 на Гранте исправно подает питание на диагностический адаптер. В крайнем случае адаптер «Сканматик-2» можно запитывать от прикуривателя. В целом прибор очень удобен для выполнения диагностических процедур своими руками. В нем даже предусмотрена защита от скачков напряжения. Если, например, подать ток от прикуривателя, когда система в этом не нуждается, ничего страшного не произойдет.

У всякого устройства есть плюсы и минусы. Многие автоугонщики умеют пользоваться диагностическим разъемом в своих корыстных целях. Как правило, диагностическая колодка применяется преступниками для отключения штатного иммобилайзера. Распространенное решение данной проблемы лежит в замене стандартной колодки на «перепинованную», с другим расположением контактов.

Переходник состоит из «папы» (разъема-обманки) и «мамы» (стандартной колодки), которая предварительно снимается. Стандартное диагностическое оборудование без такого переходника к новому разъему подключить не удастся, но шансы спасти машину от угона повышаются. Вот и все. Удачи!

Добавить в избранное

Печать

Для меня самое сложное в автомобиле, так это его «мозги». Так то я сам могу все починить, а вот в этот компьютер никогда не лезу.

Ну в ладе хоть «мозги» не такие, как на пример в тойоте. Там вообще ничего нельзя сделать без разрешения БК.

В эту систему лучше уж самому не лезть. Проще обратиться к специалисту.

Олег, по сути во всем так. Если чего-то не знаешь, то лучше бегом к специалисту.

Перестал работать БК ШТАТ-1. Могла быть заблокирована или отключена диагност. колодка? Кто в курсе,подскажите. Спасибо.

В любой системе есть «защита от дурака», с 90 годов всегда чинил машины, компьютеры (на сколько хватало понимания) ни разу ничего не сломал, зато находил ошибки оставленные «професионалами»

Подскажите пожалуйста где находится разъем для диагностики Лада гранта 2013 г?

Тест для водителей автомобилей: какой вы водитель? Автомобильный тест для девушек – ты и авто Кто главнее, вы или ваш автомобиль?

Как можно использовать диагностический разъём

Напрямую по назначению. Для диагностики автомобиля при помощи адаптера, который подключен к компьютеру или телефону, или к специальному диагностическому прибору.
С целью побаловаться. Подключите адаптер и установите на телефон программу Torque, соединитесь с ней при помощи bluetooth-подключения, и можете смотреть данные в режиме он-лайн. А если у Вас телефон с GPS, то вы можете измерить разгон до 100 км/ч, время прохождения участка и прочее.

Даигностический разъём с подключенным адаптером ELM327

Чтобы провести диагностику и подключится к «мазгам» автомобиля с инжектором, необходимо знать, где располагается OBD2 диагностический разъем. Так же для подбора сканера для диагностики следует знать распиновку не только OBDII выхода, но и ЭБУ (электронного блока управления).

Инженеры ВАЗ, при разработке Лады Гранта предусмотрели не совсем удобное расположение диагностической колодки, поместив её справой стороны центральной колонки, со стороны пассажира.

Разъем не прикрыт крышкой, но на половину скрыт внутренним облицовочным пластиком салона. Вставлять адаптер необходимо снизу вверх, что так же затрудняет доступ и ориентацию коннекторов. Тип разъема — OBD2 16 pin (16 контактный).

Расположение диагностического разъема у Лады Гранты

Диагностический разъем автомобиля Lada Granta

Диагностический разъем автомобиля Lada Granta спроектирован по стандарту OBD-2. У Лада Гранта диагностический разъем позволяет считать практически всю информацию о составе смеси и иные данные, хранящиеся в контроллере автомобиля. Это режим работы топливной коррекции, температура охлаждающей жидкости и всасываемого воздуха и др. данные. Разъем имеет 16 контактов и располагается в салоне, слева от перчаточного ящика, «в ногах» у пассажира, рядом с дефлектором вентиляции.

На фото стрелкой указано расположение диагностического разъема. Своими руками снять и установить Diagnostic Link Connector не так уж сложно. Для самостоятельного снятия ЭБУ отсоединяется минусовой провод бортового аккумулятора, выворачивается винт крепления обивки пола. Далее нужно отогнуть обивку и шумоизоляционное покрытие, чтобы увидеть непосредственно сам блок, закрепленный 3-мя гайками.

Как самостоятельно провести диагностику Гранты?

Для самостоятельной диагностики Гранты обычного K-Line адаптера недостаточно. Здесь установлен ЭБУ иной конструкции, чем на других ВАЗах, он требует специального адаптера. На данный момент популярным является использование такого оборудования, как диагностический адаптер ELM-327 и различного платного и бесплатного программного обеспечения к нему (например, Scan Master, Torque).

Фото адаптера ELM-327 можно найти в справочной литературе или в сети Интернет. Сотрудники официальных серверов применяют «дилерский сканер» ДСТ-14 (диагностический сканер-тестер). Своими руками провести полную диагностику вряд ли получится, так как это сложная процедура, которая включает как программную, так и «железную» части, а не просто подключение по K-Line. Более того, она требует наличия определенных знаний и опыта. Иными словами, надо уметь сопоставить показания прибора с реальной ситуацией.

Самостоятельная диагностика ошибок блока управления является лишь поиском возможных неисправностей, но она может сэкономить автовладельцу время и деньги. Для этого можно использовать особый диагностический тестер (адаптер), ноутбук или смартфон со специальной программой. В процессе работы программа для диагностики соберет и предоставит пользователю информацию о параметрах двигателя за 1-2 минуты.

Мотор обладает определенными характеристиками, имеющими допустимые отклонения. В выданной на монитор программой диагностики таблице данных в первую очередь нужно проверить наличие сохраненных ошибок (обозначается как DTC). Если там присутствуют строчки типа «ошибка 505», нужно обратиться за их расшифровкой на сайты и форумы автомобильной тематики либо к специалисту.

Некоторые виды софта содержат расшифровки значительного перечня ошибок. Но ЭБУ может и не выдавать ошибок, что не говорит об их отсутствии. Допустимым отклонением считается, если тот или иной параметр отличается от базового не более чем на 20 %. Если отклонение больше — следует искать неисправность. К наиболее важным значениям относятся UACC (напряжение на аккумуляторе), THR (положение дроссельной заслонки), частота вращения коленвала, массовый расход воздуха, температура охлаждающей жидкости.

Диагностический комплект Сканматик-2

Комплект для диагностики «Сканматик-2»

В свободной продаже есть и диагностический комплект «Сканматик-2», вполне подходящий для схемы разъема Гранты (требуется наличие ноутбука). Программа для диагностики также входит в состав комплекта. На официальном сайте производителя цена на комплект — 13 700 руб. Эту систему автолюбители называют лучшей для отечественных авто. Предположим, нужно выполнить диагностику своими руками. Для начала загружаем ноутбук, устанавливаем нужную программу. Далее к компьютеру подключается шнур USB. Заходим в диспетчер устройств Windows. Там должен появиться новый COM-порт.

Лада гранта разъем obd2 — Защита имущества

Где находится диагностический разъем на Ладе Гранта? Под рулем не нашел.

Где находится ЭБУ Лада Гранта? – 1 ответ
Почему пропало питание от аккумулятора на ВАЗ Гранта? – 4 ответа
Самопроизвольное включение вентилятора ВАЗ Гранта – 4 ответа
Перестала гореть лампочка давления масла при включении зажигания в Лада Гранта – 3 ответа
Не работает электроника Лада Гранта – 3 ответа

Диагностический разъем находится со стороны переднего пассажира, под защитным кожухом, возле бардачка.

Диагност. разъем нужен для подключения оборудования, которое производит компьютерную диагностику и выявляет возможные ошибки.

Сегодня утром смотрел данные по температуре двигателя через программу OBD2 Torque и с первого раза не нашёл диагностический разъём. Перед поиском загуглил, что диагностический разъём установлен « со стороны переднего пассажира в районе центральной консоли «. Облазил всю центральную консоль и не нашёл никаких следов разъёма.

Месторасположение диагностического разъёма в моей Гранте (фото)

В моей Лада Гранта диагностический разъём находится левее от бардачка под панелью приборов. Ориентиром для поиска служит сопло обдува ног пассажира. Если от верхней точки провести параллель внутрь панели, то вы увидите разъём для диагностики.

На мой взгляд не совсем удачное месторасположение. Поясню почему. Если Вы захотите использовать этот разъём для постоянного подключения ELM327 (диагностического адаптера), то он, в зависимости от модели, будет немного выпирать, поэтому внутрь него может попасть влага с ног пассажира. Также сильные пассажиры его могут ногой попробовать ненароком оторвать или вдавить, что может вызвать поломку.

Пассажир нечаянно может зацепить диагностический разъём ногой

Как можно использовать диагностический разъём

Напрямую по назначению. Для диагностики автомобиля при помощи адаптера, который подключен к компьютеру или телефону, или к специальному диагностическому прибору.
С целью побаловаться. Подключите адаптер и установите на телефон программу Torque, соединитесь с ней при помощи bluetooth-подключения, и можете смотреть данные в режиме он-лайн. А если у Вас телефон с GPS, то вы можете измерить разгон до 100 км/ч, время прохождения участка и прочее.

Даигностический разъём с подключенным адаптером ELM327

Где находится разъем для диагностики у Лады Гранты

Вне зависимости от года выпуска LADA KALINA, вход для диагностики расположен справа от водителя, рядом с вентиляционной решеткой печки, у ног пассажира (слева от пассажира). Расположение указано на схеме цифрой 7.

Где находится разъем для диагностики Лада Гранта: фото и видео

Сегодня утром смотрел данные по температуре двигателя через программу OBD2 Torque и с первого раза не нашёл диагностический разъём. Перед поиском загуглил, что диагностический разъём установлен «со стороны переднего пассажира в районе центральной консоли«. Облазил всю центральную консоль и не нашёл никаких следов разъёма.

https://youtube.com/watch?v=95ognGQ4zIY

Месторасположение диагностического разъёма в моей Гранте (фото)

Фотография из под бардачка

Фотография разъёме от водительской двери

Фотография разъёма со средней дистанции

Фотография разъёма вблизи

Пассажир нечаянно может зацепить диагностический разъём ногой

Но, как мне кажется, конструкторы АвтоВаза решили сэкономить на проводах, и не вести колодку диагностического разъёма в более удобное место. Да и не было у них цели сделать этот разъём для постоянного подключения. Хотя именно к этому разъёму и подключаются бортовые компьютеры, такие как Multitronics VC731.

Как можно использовать диагностический разъём

Напрямую по назначению. Для диагностики автомобиля при помощи адаптера, который подключен к компьютеру или телефону, или к специальному диагностическому прибору.
С целью побаловаться. Подключите адаптер и установите на телефон программу Torque, соединитесь с ней при помощи bluetooth-подключения, и можете смотреть данные в режиме он-лайн. А если у Вас телефон с GPS, то вы можете измерить разгон до 100 км/ч, время прохождения участка и прочее.
Даигностический разъём с подключенным адаптером ELM327
Просмотр температуры двигателя. Так как в первых версиях автомобиля не было индикации температуры двигателя на панели приборов, то многие владельцы использовали диагностический разъём для подключения бортовых компьютеров, которые показывают многие параметры, в том числе и температуру двигателя. А так как большинство владельцев Гранты жалуются на низкую рабочую температуру двигателя, то бортовые компьютеры являются очень популярным решением данной проблемы.

YouTube Premium

Пожаловаться на видео?

ПРИОБРЕТАЛ ТУТ — https://ali.pub/2arn6h и https://ali.pub/2arn8f Распаковка тут — https://goo.gl/vKhhKe ====================================== ПОДПИШИСЬ на канал «КИТАЙ В SHOPe» — https://goo.gl/PazuON И не пропускай новые видео. Официальная группа канала — https://vk.com/kitay_v_shope ====================================== КЭШБЭК EPN 7% — https://cashback.epn.bz/?i=bfc07 ПАРТНЕРКА EPN 8,5% — https://ali.epn.bz/?i=bfc07 ВСЕ ВИДЕО про СКИДКИ и ЗАРАБОТКИ — https://goo.gl/l7173L РЕАЛЬНАЯ ЭКОНОМИЯ в мобильном приложении Aliexpress — https://ali.pub/nv1w5 Браузерный ПЛАГИН EPN — https://epngo.bz/cashback_install_plug. Мобильное приложение ePN Cashback — https://epngo.bz/cashback_install_app/. Мой заработок на YOUTUBE — https://join.air.io/Kitay_v_SHOPe ========================================= АЛИЭКСПРЕСС на русском — https://ali.pub/ofr3l ========================================= ПЛЕЙ-ЛИСТЫ МОЕГО КАНАЛА: Все товары из Китая — https://goo.gl/nx8dbp 3D печать — https://goo.gl/bh5vnH Зарядные устройства — https://goo.gl/mUXFH8 Инструменты из Китая — https://goo.gl/qba3Yz Флешки из Китая — https://goo.gl/PrrMY5 IP камеры и регистраторы — https://goo.gl/tTOR8W Аккумуляторы LI-ION, NI-MH, NI-ZN, NI-CD — https://goo.gl/YKw6Re Тесты, испытания, самоделки — https://goo.gl/PbpyfA Доработка Лады Гранта — https://goo.gl/7ma0tW Лада Веста — https://goo.gl/K4mkfm KIT наборы из Китая — https://goo.gl/UiNh0l Споры с продавцами на Алиэкспресс — https://goo.gl/BsO6Kn Мой заработок — https://goo.gl/l7173L Разное интересное видео — https://goo.gl/w922fP Конкурсы — https://goo.gl/sX9mst ====================================== Диагностический адаптер ELM327 Bluetooth Mini с кнопкой — усовершенствованная версия адаптера, позволяющая снизить энергопотребление при длительных простоях автомобиля без необходимости извлечения устройства из диагностического разъема.

Данный адаптер позволяет просматривать следующее параметры:

Обороты двигателя; Температура охлаждающей жидкости; Краткосрочная топливная балансировка; Долгосрочная топливная балансировка; Давление во впускном коллекторе; Данные кислородного датчика; Обороты двигателя; Нагрузка двигателя; Состояние топливной системы; Скорость движения автомобиля; Абсолютное давление воздуха; Опережение зажигания; Температура всасываемого воздуха; Массовый расход воздуха; Положение дроссельной заслонки; Графическое отображение параметров; Функция ведения логов; Стоп-кадр.

ISO15765-4 (CAN-шина): Audi, Opel, VW, Ford, Jaguar, Renault, Peugeot, Chrysler, Porsche, Volvo, Saab, Mazda, Mitsubishi;

ISO14230-4 (KWP2000): Daewoo, Hyundai, KIA;

ISO9141-2: Honda, Infinity, Lexus, Nissan, Toyota, Audi, BMW, Mercedes, Porsche;

J1850 VPW: Buick, Cadillac, Chevrolet, Chrysler, Dodge, GM, Isuzu;

Диагностический разъем автомобиля Lada Granta
