Установка круиз-контроля на lada granta fl (новое поколение)

установка круиз-контроля Waeco MagicSpeed MS 50

Автор фото отчета piton-22

Стоимость круиз  набора — 6750 PУБ. + 400 PУБ. стоимость доставки почтой + 214 PУБ. ну и перевод денег ч/з СБРФ. Купил  в Питере http://www.truck-comfort.ru/magic/speed , шла посылка 16 дней до нашей окраины. И так начнем. Старался подробно описать все свои действий, надеюсь установить вам удастся легко. Простите за неточности в терминологии.

Такой набор пришол мне поштой

Некоторые общепонятнык  сокращения, использованные в работе: БУ – блок управления ВП – вакуумный привод ВС – выключатель сцепления

С теорией покончено пора братся за дело.

Во первых снимаем накладку водительского порога, накладку возле подножки и панель с бардачком для мелочи. Также левый передний брызговик, подкрылок и кожух двигателя. В салоне. Начнем с тормоза и сцепления. На тормозе есть куда цепляться. Ставим ВС на сцепление, который есть в наборе. Поразмыслили с вариантами установки и сделал кронштейн самостоятельно из полоски алюминия толщиной 1 мм. Вот это чудо мысли :).

Крепим ВС на скотч

И ставим в машину. Ставим вот сюда

Вот как это выглядит уже в установленном виде

Теперь вернемся к проводке. С  блока управления идут 2 провода на тормоз и сцепление, коричневый и коричнево-белый. На выключатель сцепления два коричневых провода, один(без разницы какой) соединяем с коричневым с блока управления, второй с выключатель сцепления подключаем к минусу тормозной лягушки, коричнево-белый провод с блока управления на плюс тормозной лягушки. Плюс блока управления(оранжевый) цепляем на 58 контакт С202(розовый). Два провода с блока управления которые подключаются к Магнетсенсору(ставится на вал привода, нам это не нужно), отрезаем имеющееся штекеры они нам не нужны и черный проводок(при подключении к скорости не используется, его за изолируем), синий цепляем на 63 контакт С202(зелено-белый). Вот они уже в заизолированом виде

Массу(зеленый проводок) прикручиваем сверху С202 там уже есть прикрученные проводка. Три провода с блока управления для подключения вакуумного привода пропихаем под крыло рядом со жгутом проводки.

Крепим блок управления. Для этого  я зделал опять таки кронштейн

Вот блок управления

Когда был первый  тестовый заезд, петелька(судя из прочитанного в интернете – отвечает за кратность импульсов) была целая, индикатор импульсов(красная лампочка) на блоке управления очень часто моргала и круиз не работал. Остановился на обочине дороги, разрезал — мигать стала реже, поехал – заработало. С переключателем «реакция на изменение скорости» пока не эксперементировал, успеется. Вот блок управления на своем месте

Кнопки на скотче прикрепляем на панель, убираем провода под торпеду и собираем салон.

Под капотом chevrolet lacetti. Подключаем провода к ВП, подключаем шланг вакуума в впускному коллектору и тросик ВП.

Подключение тросика ВП.

И общий план

Вот вроде и всё что хотелось сказать по теме установка круиз-контроля Waeco MagicSpeed MS 50 Планирую доделать: покрасить ВП в черный цвет, а то мне не  очень нравится как он выглядит и сделать  защитный кожух чтоб грязью не забрызгивало.

Полевые испытания проведу завтра.

Прокатился по трассе 60 км. У  нас ветрище сегодня сильный, машину аж сносит, поэтому как следует не насладился.

Обнаружены минус(для меня не сильно критические, для других не знаю): 1. при включении есть небольшой рывок(как бы резкое ускорение), это трос Вакуумного привода натягивается. 2. Больше 130( БК показывает 123-124 км/ч ) работать не хочет. Видно связано с частотой импульсов идущих от 63 контакта. Возможно её можно как то изменить, ради интереса поищу информацию, но мне этой границы в принципе  за глаза для наших дорог и штрафов.

У кого автомат можно с 20км/ч разгонятся не давя на гашетку, ниже 20 не работает.

Прокатился на дальняк. Ехал туда ночью, из 400 км примерно 300 в общей сложности проехал на круизе — красота.

Как работает круиз-контроль

Самая простая система круиз контроля состоит из сервопривода (мотора с управлением через отрицательную обратную связь), который соединяется с механизмом подачи топлива в двигатель. Когда автомобиль двигается с постоянной скоростью, водитель удерживает ногу на педали газа с постоянным усилием, то есть педаль газа фиксируется у определенном положении. Если в этот момент водитель активирует систему круиз-контроля, то электронный блок управления «запоминает» это положение педали и поддерживает скорость автомобиля, соответствующую такому положению.

Если скорость начинает падать, например на подъеме, специальные датчики подают сигнал на сервопривод, увеличивается подача топлива в двигатель, что сохраняет скорость постоянной. На спуске происходит обратный процесс, подача топлива уменьшается вплоть до полного прекращения подачи, скорость опять сохраняется постоянной.

Если крутизна спуска слишком большая и скорость автомобиля все равно растет, в таком случае включается автоматическое торможение двигателем. На машине с механикой нужно будет подтормаживать и перейти на более низкую передачу.

Как работает круиз-контроль на «автомате»

При движении в подъем для поддержания стабильной скорости автомобиль сам перейдет на одну или несколько передач ниже. На спуске для сохранения стабильной скорости наряду с уменьшением подачи топлива автомобиль сам снизит передачу.

Как работает круиз-контроль на «механике»

На машине с механической коробкой передач водителю придется самому определять когда переходить на пониженную передачу и вовремя нее включать. Так на крутом подъеме, когда круиз-контроль не вытягивает машину на повышенной передаче, водителю надо переключить передачу на одну-две ниже. На спуске круиз контроль снижает подачу топлива, но если этого недостаточно и скорость растет, водителю надо выбрать более низкую передачу для торможения двигателем и подтормаживать. Но в таком случае система круиз-контроля выключается.

Раньше в карбюраторных автомобилях настройка подачи топлива производилась специальным электродвигателем, который регулировал положение дроссельной заслонки и обеспечивал подачу топлива в необходимом объеме. Сейчас в автомобилях используется вакуумная электронная система.

Системы круиз-контроля имеют разные скоростные пределы: нижний 30-50 км/час, верхний около 200 км/час. Нижний предел обеспечивает безопасность движения, систему невозможно включить, если скорость ниже пороговой. Также круиз-контроль автоматически выключается когда вы жмете на тормоз.

Если у вас в автомобиле нет круиз-контроля, его можно приобрести отдельно и установить.

Можно ли сделать круиз самостоятельно

При самостоятельном изготовлении КК возникают следующие вопросы:

• где брать схему, которую не нужно переделывать под свой автомобиль;
• где достать сервопривод с подходящими характеристиками;
• как обеспечить общую надежность системы;
• как избежать ошибок, которые могут привести к трагедии.

В интернете выложено большое количество различных схем, взятых с серийных автомобилей конца прошлого века. Найти детали для них проблематично, потому что их уже не выпускают. Если же использовать современные схемы с микроконтроллерами, то никто не знает, как поведет себя такая схема во время какого-то сбоя. Возможно, сбросит обороты двигателя до холостых, а может, резко поднимет до максимума. Если это произойдет на крутом повороте, трагедии не избежать. Еще одна проблема – сервопривод, шаг которого составляет десятые доли миллиметра. Это позволит плавно регулировать скорость автомобиля и избежать рывков.

Многие самодельщики предлагают использовать для этого двигатель и редуктор от дворников, однако, такой вариант не слишком хорош из-за высокой инерционности и сложностей с регулировкой. Если же использовать привод электронной педали газа с разбитой иномарки, то почему бы не взять оттуда и управляющий блок? Установка такого привода на автомобиль с тросиком газа потребует установки и подключения сервопривода к дроссельной заслонке. Все это позволяет сделать вывод – круиз-контроль можно сделать самостоятельно, если вы хорошо разбираетесь в электронике, имеете доступ к элементной базе и можете самостоятельно провести серьезную переделку автомобиля.

Какие двигатели на комплектации #Club

Наверное, все ждали 16-клапанного движка, но его здесь не будет. Только восьмиклапанный мотор с механической КПП. Если будет автомат, то возможна установка двигателя с 16 клапанами, на механике его не поставят.

Создана действительно интересная серия, которая наверняка будет пользоваться спросом. Но все идеально сделать не получилось. Такая машина по стоимости обойдется в 549 тысяч 900 рублей. К комфорту добавилось 25 000 рублей. За это автомобиль получил парктроники, литые диски, рояльный лак, ручки, кривой замок зажигания.

Продажи такой Лады Гранты начинаются 14 октября 2021 года, появится ее цена с автоматом. Это около 610 000 рублей. АвтоВАЗ просто скопировал лимитированную серию с других известных брендов. Но у них покупателю дают возможность получить разные дополнительные опции в вариантах. Почему бы не предоставить такой выбор ВАЗу?

Принцип действия пассивного круиз – контроля

Простейшая система поддержания крейсерской скорости включает следующие основные элементы:

• вакуумный либо электрический привод поворота дроссельной заслонки с тросом;
• электронный управляющий блок;
• комплект датчиков;
• кнопки управления, размещенные на подрулевом переключателе или прямо на баранке.

Контроллер, действующий независимо от основного блока управления двигателем, устанавливается под торпедо. Привод, подключенный к ЭБУ, расположен рядом с дроссельной заслонкой и соединен с ней тросом. Круиз – контроль на «механике» работает по такому алгоритму:

1. Водитель разгоняет машину до крейсерской скорости, включает автоматику и отпускает педаль акселератора.
2. Контроллер запоминает значение скорости и подает команду приводу, открывающему дроссель на требуемый угол.
3. При движении в гору датчик фиксирует замедление авто и передает информацию блоку управления. ЭБУ заставляет привод сильнее открыть заслонку, подача топлива увеличивается и машина сохраняет первоначальную скорость.
4. На спуске картина противоположная – дроссель закрывается, поскольку автомобиль разгоняется накатом.
5. Если водитель ускоряет либо замедляет транспортное средство кнопками, заслонка поворачивается приводом на небольшой угол.

На механической коробке действие круиз – контроля ограничивается диапазоном скоростей одной передачи. Если по какой-то причине (например, крутой подъем) машина замедляется до 30–40 км/ч, система автоматически деактивируется. Аналогичным образом электроника действует при нажатии на сцепление и переключении передач, поэтому шоферу приходится постоянно возобновлять ее работу.

С автоматической коробкой пользоваться круиз – контролем куда удобнее. Поскольку АКПП меняет передачи в зависимости от давления масла в гидротрансформаторе, то есть, от оборотов двигателя, переключение в процессе ускорения или замедления машины происходит автоматически. Роботизированные коробки, оснащенные электроприводом, получают запрос на включение следующей передачи от контроллера.

На автомобилях, оборудованных электронной педалью газа, дросселем изначально управляет вакуумный либо электрический привод. После активации режима ЭБУ перехватывает управление приводным механизмом и поддерживает курсовую скорость.

Как пользоваться круиз контролем. Общее руководство

Стандартная система круиз контроля имеет 5 управляющих кнопок, установленных на руле.

• «On» — ручное включение системы;
• «Off» — ручное выключение системы;
• «SetAccel» — установка и увеличение значения контролируемой скорости;
• «Resume» — восстановление ранее установленного значения скорости;
• «Coast» — уменьшение контролируемого значения скорости;

Помимо этого система дополнительно управляется и от тормозной педали.

Перед применением круиз – контроля, необходимо ознакомиться с назначением органов управления и режимами работы системы контроля.

Основной переключатель режимов работы или панель управления имеет в конце клавишу активации системы, обозначенную характерным символом или надписью CRUISE и ON/OFF. Активировать систему можно как скорость движения автомобиля составит более 40 км/ч.

Система контроля имеет следующие режимы работы

• Задать контролируемую скорость и установить режим автоматического слежения позволяет режим «SET» (S);
• Изменить заданную скорость в сторону увеличения можно режимом «ACCEL» (+; А).
• Уменьшить заданную скорость можно при помощи режима «COAST» (–; С).
• Восстановить прежнее значение установленной скорости после изменения можно режимом «RESUME» (RES; R).
• Выйти из режима слежения за заданной скоростью позволяет режим «CANCEL».

Инструкция по применению режимов круиз контроля

1. При скорости движения автомобиля от 40 – 100 км/ч, путем кратковременного нажатия переключателя в положение SET, можно перевести систему в режим автоматического слежения и управления скоростью движения.
2. Удерживая переключатель в позиции COAS в режиме автоматического слежения, можно снизить скорость движения, а установить новое значение можно после отпускания переключателя. Путем кратковременного нажатия скорость движения можно снизить на 1,5 км/ч.
3. Для принудительного выхода из режима автоматического поддержания заданной скорости нажимаем клавишу CANCEL.

Как включить и как отключить круиз-контроль?

На большинство автомобилях кнопки управления круиз-контролем расположены либо на рулевой колонке, либо на рулевом колесе.

Перед включением круиз контроля в активный режим, обязательным условием является выполнение определенного порядка действий:

Круиз контроль включен

1).Включение системы путем нажатия на кнопки с логотипом круиз-контроля или с надписью CRUISE и ON/OFF. При этом на приборной панели должен загореться индикатор системы контроля белого цвета. Разгоняем автомобиль до необходимой скорости (более 40 км/ч) и кратковременно нажимаем переключатель в положение SET (S). На приборной панели зеленым цветом загорится индикатор системы. При этом произойдет активация автоматического режима отслеживания.

Круиз контроль активирован

Чтобы повысить заданную скорость переключатель переводим в позицию RES/+ (RES/ACC), до того момента, пока автомобиль не наберет нужное значение скорости.

Чтобы уменьшить заданную скорость нажимаем и держим переключатель в позиции (COAST/SET), пока скорость не снизиться до нужного значения.

Для отключения режима автоматического управления скоростью нажимаем клавиши со значком отключения или с надписью CANCEL, кнопки выключения OFF, нажатием педали тормоза , переводом ручки автоматической КПП из положения D в нейтральное положение. Помимо этого отключение автоматического режима происходит и при резких ускорениях свыше 1,5 м/с.

Установка круиза на Гранту седан, лифтбек

Прогресс не стоит на месте, добрался и до нашей Лада Гранта. В комплектации люкс автомобиль можно приобрести с опцией Круиз контроль, который позволяет поддерживать заданную скорость без нажатия педали газа.

Если в вашей Гранта нет такой опции например в комплектации «Норма», то в блоке управления она зашита и для ее активации нужно только установить нужную панель приборов и рычаг включения круиза.

Комбинация приборов артикул 2190-3801010-50 или 2190-3801010-90 подрулевой переключатель 3709340-1119-20, можно приобрести на Али за 7$ (перекючатель от Калины 2) 1190-3709340-20

Для замены панели можно использовать схему замены приборов. Для Замены переключателя нужно открутить 2 бота снизу кожуха руля и 2 болта сверху. по времени занимаем минут 15.

На Лада Гранта с АКПП для включения круиза требуется активация в блоке управления и обновление прошивки i465AGK4 или AGK5.

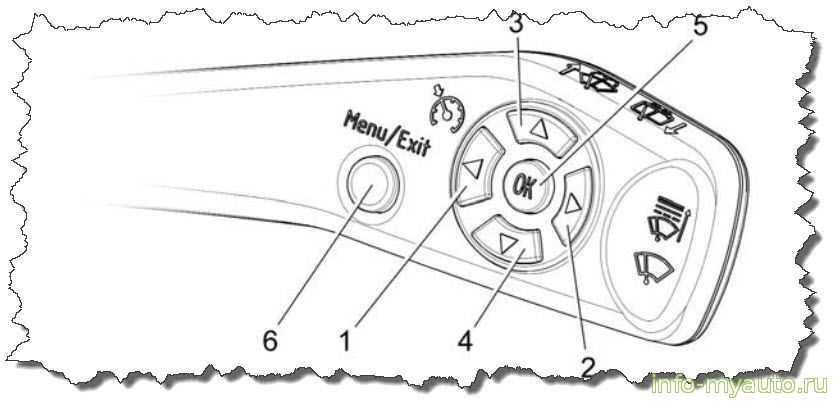

Управление Круизом на Гранте

– клавиша 1, «CC» – включение функции «Круиз-контроль» (повторное нажатие – выключение); – клавиша 2, «SL» – включение функции «Ограничитель скорости» (повторное нажатие – выключение); – клавиша 3, «Set+» – активация включенной функции с установкой скорости (последующее нажатие – увеличение установлен- ной скорости движения); – клавиша 4, «Set–» – активация включенной функции с установкой скорости (последующее нажатие – уменьшение установленной скорости движения); – клавиша 5, «OK» – возобновление или деактивация включенной функции; – клавиша 6, «Menu» – вход в режим управления функциями «КК и ОС» (повторное нажатие – выход из режима управления функциями КК и ОС).

Включение функции «КК» осуществляется с помощью нажатия клавиши «CC». На КП включится сигнализатор желтого цвета, свидетельствующий о включении функции. Повторное нажатие на клавишу «CC» приведет к выключению функции «КК», на КП выключится сигнализатор, а на ЖКИ выключится индикация установленной скорости движения автомобиля

При включенной функции «КК» нажатием на педаль акселератора необходимо набрать желаемую скорость движения автомобиля. После достижения желаемой скорости движения автомобиля с помощью нажатия клавиши «Set+» (или «Set–») можно зафиксировать скорость движения автомобиля, если выполняются следующие условия:

– скорость движения автомобиля должна быть больше (или равна) 40 км/ч и меньше (или равна) 150 км/ч; – обороты двигателя не ниже 1200 об/мин и не выше 5500об/мин; – передача коробки переключения передач должна быть не ниже третьей (для МКПП).

Функция «КК» активируется, и на КП включится сигнализатор зеленого цвета, свидетельствующий об активации функции, а на ЖКИ включится индикация установленной скорости движения автомобиля. После того, как педаль акселератора будет отпущена, автомобиль будет поддерживать выбранную скорость движения.Если условия активации не будут выполнены, желтый сигнализатор на КП будет мигать в течение 5 секунд, затем снова загорится постоянно. Функция «КК» при этом не активируется.

Понравился материал? Будем благодарны за оценку и комментарий

Пассивные системы

В систему пассивного круиз-контроля входят следующие элементы:

• клавиши управления системой;
• автоматический контроллер управления;
• сервопривод;
• электромагнитные клапаны для управления сервоприводом;
• привод для дроссельной заслонки.

Принцип работы круиз-контроля

Сервопривод использует разряжение, получающееся в коллекторе работающего двигателя. Контроллер, в зависимости от разницы сигналов о реальной и заданной скорости, по заложенной программе управляет вакуумным и вентиляционным клапанами сервопривода. Сигнал с мембраны сервопривода идет на управление дроссельной заслонкой, корректируя топливную подачу. Таким образом поддерживается неизменная (заданная) скорость машины, когда нагрузка на двигатель меняется (подъем, спуск).

По такай дороге, где спуск постоянно сменяется подъемом, лучше ехать с включенным круиз-контролем, иначе постоянно придется то нажимать, то бросать педаль газа

Контроллер запрограммирован таким образом, что система круиз-контроль не может быть принудительно включена, если скорость автомобиля менее 40 км/час. С другой стороны контроллер автоматически отключается при нажатии водителем на педаль тормоза.

Управление круиз-контролем

Как правило, клавиши управления находятся на многофункциональном рычаге или в центре руля, в некоторых моделях на передней панели, обычно подписаны CRUISE.

Управления круиз-контролем

1. Клавиша OFF – выключение.
2. Клавиша ON – включение контроллера круиз-контроля. При нажатии на эту клавишу активируется сама система, но для задания нужного значения скорости нужно набрать необходимую скорость, нажимая на акселератор, например 60 км/час, и нажать и отпустить кнопку SET. С этого момента автомобиль будет держать заданную скорость под управлением контроллера, загорится индикатор CRUISE ENGAGED.
3. Для ускорения автомобиля при активированном круиз-контроле (была нажата кнопка ON) нужно нажать на кнопку (переключатель) RES + (RESUME/ACCELERATE (R/A)). Кратковременное нажатие (полсекунды) приведет к минимальному увеличению скорости на 1,6 км/час. Если нажимать (удерживать переключатель) RES + во время разгона до нужной скорости, контроллер запомнит именно то значение, которое было достигнуто в момент отпускания кнопки (переключателя).
4. Кратковременное нажатие кнопки SET при активированном круиз-контроле (была нажата кнопка ON) позволит уменьшить скорость на 1,6 км/час., а длительное удержание кнопки даст возможность уменьшить скорость до нужной.
5. При выполнении обгона нужно нажать на педаль газа (увеличить скорость автомобиля), по завершении маневра нужно отпустить педаль газа. Контроллер снизит скорость до значения перед обгоном, и скорость автомобиля опять будет постоянной.
6. Отключить круиз контроль можно либо нажав на педаль тормоза, тогда система не запомнит заданную скорость, либо кнопкой OFF, при следующей активации системы без отключения автомобиля система наберет и будет поддерживать установленную ранее скорость.

При включенной системе круиз-контроль,  не надо  «давить на газ» — можно убрать ногу с педали газа. Можно также установить разрешенную скорость 90 км/час и иногда ее увеличивать.

Условия эксплуатации

В условиях частых спусков и подъемов могут наблюдаться некоторые сложности при управлении автомобилем с активированной системой круиз-контроль. Это зависит от совокупности трех факторов: крутизна дороги, установленная скорость и крутизны спуска (подъема). При подъеме возможна потеря скорости, при крутом спуске – торможения двигателем может быть недостаточно, нужно будет нажимать на педаль тормоза. Это неизбежно приводит к тому, что водители отключают систему круиз-контроль в таких переменных условиях.

ПРЕДУПРЕЖДЕНИЕ!!!

Категорически нельзя включать систему круиз-контроль при обледенении на дороге, при мокрой и скользкой дороге. Это может  привести к аварии. В тяжелых дорожных условиях (туман, ночь, дождь, снег, морось) нельзя пользоваться круиз-контролем.

ДВИГАТЕЛИ И КПП

Модели почти идентичны по силовым агрегатам — если брать начало 2011 года. На обеих установлен двигатель 1,6 литров — по мощностям: 87, 98, 106 лошадиных сил. Разница в количестве «лошадей» под капотом достигается доработкой двигателей и ГРМ. В этом плане у «Гранты» в комплектации Sport есть выделяющийся 16-клапанный агрегат на 118 лошадиных сил.

Что касается коробок передач, их у обеих моделей две — 5 МКПП (модернизированная, тросиковая) и 4 АКПП фирмы Jatco. Нужно отметить, что в 2021 году «Гранта» плюсом получила роботизированную 5 КПП. Но спустя некоторое время и на «Калину 2» тоже была установлена роботизированная коробка.

LADA GRANTA

Процесс подключения круиз-контроля на механику, когда он не предусмотрен производителем

Перед тем, как приступать к установке круиз-контроля, автовладелец обязательно должен убедиться в исправности всех технических узлов своего «железного коня», а также установить на авто хорошую резину. Связано это с тем, что при наличии подобных неисправностей очень опасно позволять автомобилю ехать под автоматическим управлением. Если же все исправно – ездой на круиз-контроле водитель не будет подвергать себя опасности.

Что понадобится для установки

Для выполнения работы важно заблаговременно подготовить:

• фигурную отвертку;
• ножницы или шило (главное, чтобы они были очень острыми);
• нож;
• гаечную головку;
• гаечный ключ;
• набор саморезов (можно использовать и шурупы);
• трос для подключения к акселератору (он может идти и в комплекте с устройством);
• универсальный круиз-контроль.

ВАЖНО! Если на вашем автомобиле присутствует датчик положения педали акселератора, то к нему необходимо будет приобрести дополнительный кронштейн, который также придется одеть своими руками

Процесс установки

В целом вся работа по установке круиз-контроля на механику займет у вас не более часа, однако, следует выделить время и на проверку работы, а также устранение возможных неисправностей. В целом же работа состоит из таких последовательных действий:

1. Выбираем место для нового устройства. Зачастую автолюбители крепят его около топливного фильтра, что также позволяет соединить круиз-контроль с тормозным шлангом. Вы можете выбрать и другое место для него, главное чтобы оно было сухим, и к нему можно было свободно подвести трос от акселератора (при наличии сильных изгибов троса вы не сможете управлять скоростью).

ВАЖНО! Если не удается пустить трос от акселератора таким образом, чтобы на нем не было изгибов, можно использовать обычную рыболовецкую катушку, по которой он будет свободно загибаться, при этом не переламываясь и не повреждая другие механизмы автомобиля. Чтобы подключить круиз-контроль к автомобилю, необходимо в первую очередь найти провода подключения тахометра, к которым и необходимо подсоединить новое устройство

К проводу тахометра необходимо подсоединить зеленый провод, который отходит от блока управления круиз-контролем. Красный же провод устройства предназначен для подключения к стоп-сигналам.
Устанавливаем кнопку активации/деактивации круиз-контроля. Для ее подключения подсоединяем серый двойной провод. Для полноценной работы кнопки и устройства обязательно протяните массу, которая идет по черному проводу.
Рукоятка управления круиз-контролем должна быть установлена на рулевом колесе автомобиля, для чего его придется разобрать. Если на Вашем авто присутствуют подушки безопасности, их также придется на время снять. Устанавливаем рукоятку на руль и обратно его собираем, не забывая о подушках безопасности.

Подсоединяем к акселератору второй трос, но не спешите его обрезать. Сначала установите на датчик контроля положения педали газа кронштейн, и только после этого отмерьте нужную длину троса и отрежьте его. После этого второй конец троса можно подсоединять к устройству круиз-контроля.

Чтобы подключить круиз-контроль к автомобилю, необходимо в первую очередь найти провода подключения тахометра, к которым и необходимо подсоединить новое устройство. К проводу тахометра необходимо подсоединить зеленый провод, который отходит от блока управления круиз-контролем. Красный же провод устройства предназначен для подключения к стоп-сигналам.
Устанавливаем кнопку активации/деактивации круиз-контроля. Для ее подключения подсоединяем серый двойной провод. Для полноценной работы кнопки и устройства обязательно протяните массу, которая идет по черному проводу.
Рукоятка управления круиз-контролем должна быть установлена на рулевом колесе автомобиля, для чего его придется разобрать. Если на Вашем авто присутствуют подушки безопасности, их также придется на время снять. Устанавливаем рукоятку на руль и обратно его собираем, не забывая о подушках безопасности.

Осуществляем проверку работы круиз-контроля. Для этого рекомендуем вам проехаться по пустой дороге, где нет движения. Пробную активацию устройства рационально делать на небольшой скорости (но выше 40 км/час), при этом будучи готовым к необходимости контролировать педаль акселератора, если устройство вдруг не сработает.

Установили — посмотрели

При отсутствии должных навыков общения с электрооборудованием современных автомобилей лучше не браться за самостоятельную установку подобных устройств. В первую очередь это относится к системе Drivenge: мы провозились больше двух часов. Jet-cruise KH удалось установить вдвое быстрее.

Drivenge. Возни довольно много. Drivenge — разветвленная система со множеством соединителей, которые нужно подключать в недрах под передней панелью. Придется сверлить кожух рулевой колонки для установки подрулевого рычага. Выглядит такое управление несколько неуклюже: нажимать-то на него нельзя — это всего лишь место для кнопочек! И конструкция хилая: крепление к пластику иным и не может быть. А провода в разъемах завальцованы слабо — ненадежно.

Jet-cruise KH. Устанавливать значительно проще. Разместить пультик с автономным питанием на двух распространенных батарейках можно в любом в удобном месте — хоть под левую руку, хоть под правую. Дрель понадобится разве что при установке индикаторного светодиода. Можно вообще ничего не сверлить, если вывести индикатор через подходящую щель, что мы и сделали в первых экспериментах. Ненадолго — сойдет, но, вообще-то, так поступать немножко несолидно.

Примерная цена 8600 руб.

Устройство позволяет включать круиз-контроль как на текущую, так и на последнюю заданную скорость. Изменение установок — с помощью педали газа или кнопками с шагом 1 км/ч. Автоматическое отключение — при нажатии педали тормоза или сцепления. Рабочий диапазон — от 20 до 160 км/ч. Функция «педаль-бустер» имеет три режима работы: «эконом», «динамика», «спорт». Есть возможность поддержания повышенной частоты вращения коленвала на холостом ходу — например, для прогрева мотора. В режиме «спорт» педаль кажется чересчур резкой, а вот «эконом» вполне понравился как зимний режим на заснеженных и скользких дорогах.

Примерная цена 11 200 руб.

Есть звуковое оповещение о достижении или превышении установленного владельцем порога скорости. Шаг установки — 1 км/ч. Рабочий диапа­зон — от 40 до 150 км/ч. Изменение установок — с помощью педали газа или кнопками. Автоматическое отключение — при нажатии педали тормоза или сцепления. Джеттер с автономным питанием реализует один из трех режимов: «динамик», ­«эконом» или «спорт».

Установка круиз-контроля на Лада Гранта, Калина или Приора с Е-газом

Круиз-контроль является незаменимой опцией, особенно при поездках на дальние расстояния. К сожалению, не все модели Лада комплектуются такой полезной функцией с завода, например, ее нет на Лада Калина и Гранта с автоматом, а также некоторых комплектациях Лада Приора. Однако, при желании можно установить универсальный комплект круиз-контроля своими руками.

Чаще всего автолюбители сталкиваются с двумя видами универсальных комплектов для автомобилей с Е-газом, цена которых примерно одинаковая (8000-1000 рублей):

1. Jet Cruise (управление через брелок; удерживает дроссельную заслонку в заданном положении, поэтому скорость падает/возрастает из-за рельефа дороги; есть джеттер педали газа);
2. Drivenge (управление через дополнительный подрулевый переключатель; положение дроссельной заслонки регулируется автоматически и скорость в зависимости от рельефа не меняется; есть джеттером педали газа).

Если вы решили выбрать первый вариант, то инструкция по установке — Чтобы скачать файлы нужно авторизироваться на сайте и подключения круиз-контроля есть на сайте производителя. Дальнейшая инструкция для тех, кто остановил свой выбор на Drivenge.

Активация через телефон

Этим простым способом активации круиз-контроля на Весте через ELM327 адаптер поделился pavel-kor

Способ проверен на щитках приборов старого (белые) и нового образцов (оранжевые).

Инструкция

1. Для смартфона на Android скачиваем и устанавливаем приложение ECU Tweaker. Архив ecu.zip копируем в корень внутренней или внешней памяти, не распаковывая.
2. Подключить адаптер ELM327 V1.5 к OBDII порту автомобиля.
3. Включить зажигание.
4. Запустить на смартфоне приложение «ECU Tweaker»
5. В поиске выбрать «Clio V»
6. Затем «Meter Cluster»
7. Затем «Cluster C1A_CMFB15-40ph2_V2.20» (либо «C1A_CMFB15-40ph2_V2.14»)
8. Затем «Configuration»
9. Затем «Configuration1»
10. Затем найти параметр «Language_CF»
11. Установить значение «Arabic»
12. Сохранить значение кнопкой справа.

Если после сохранения появится ошибка RequestCorrectlyReceived-ResponsePending (7F2E78), параметр все равно должен записаться. Проверить это вы можете обновив страницу, параметр со значением «Arabic» должен сохранится, либо запустить тестирование комбинации приборов (индикатор круиз-контроля и ограничителя скорости должны гореть).
