Как происходит замена радиатора печки ваз-2112 16 клапанов разных образцов

Снятие и замена радиатора охлаждения

Подробная процедура по снятию радиатора на автомобиле марки ВАЗ 2110 с видео сопровождением. Данная информация поможет в замене его и на других машинах.

Современный автомобиль — сложная система взаимосвязанных деталей. Нарушение штатного режима работы любой из них в конечном итоге приведёт к поломке нескольких других. Наглядным примером для такого утверждения являются случаи поломки радиатора.

Радиатор системы охлаждения — одна из самых уязвимых деталей автомобиля. Имея тонкий латунный корпус с большим количеством паяных соединений, он более, чем какая либо другая деталь подвержен механической деформации. А говоря простым языком — пробою от удара случайно залетевшего камешка или ветки дерева.

Второй распространённой причиной поломок радиатора есть разрушение точек пайки и контактной сварки. Именно в этом случае, взаимное влияние элементов автомобиля оказывает разрушительное действие: длительная эксплуатация химическим путём ослабляет зону контакта, нарушение режима работы помпы или термостата повышает температуру охлаждающей жидкости, прикипевший клапан крышки не даёт вовремя сбросить давление и в итоге получаем множество точек протекания.

Есть ещё множество причин, из-за которых радиатор может нуждаться в ремонте, но это уже тема для другой весьма объёмной статьи, а в этом обзоре мы кратко расскажем, как правильно снять радиатор системы охлаждения автомобиля ВАЗ 2110, если вдруг обнаружилась течь.

Снятие и замена радиатора:

1. Аккумулятор будет мешать демонтажу, поэтому его надо снять.

2. Для слива охлаждающей жидкости надо снять модуль зажигания. Теперь, имея доступ к пробкам на блоке цилиндров и на радиаторе, сливаем охлаждающую жидкость в предварительно подставленную ёмкость.

3. Если автомобиль оборудован инжекторной системой, надо снять воздушный фильтр.

4. Отключаем провода, ведущие к вентилятору. Для этого отсоединяем клеймёную колодку на вентиляторе и разрезаем хомут, фиксирующий жгут.

5. Освобождаем тягу дроссельной заслонки, которая крепится к кожуху вентилятора.

6. Предварительно ослабив хомуты, снимаем с посадочных штуцеров термостата патрубки системы охлаждения.

7. Отсоединяем патрубок для отвода пара, ведущий от радиатора к расширительному бачку в точке его крепления к бачку. Снимаем хомут.

8. Извлекаем пароотводящий патрубок из фиксирующих его хомутов. Как правило, эти хомуты есть в двух точках. Первая на шланге расширительного бачка.

9. Вторая – на трубе водяного насоса.

10. Разбираем верхнее крепление радиатора к раме автомобиля (таким образом мы одновременно освобождаем вентилятор).

11. Вынимаем радиатор из автомобиля ВАЗ 2110. Для того чтобы он без проблем «вышел» надо наклонить его к двигателю.

12. Отсоединяем от снятого радиатора все шланги и вентилятор. Для этого послабьте затяжение хомутов и отсоедините от радиатора шланг №1 (отводящий), шланг №2 (подводящий) и под номером 3 (пароотводящий). Далее открутите по два болта с гайкой.

13. Если на нижних штифтах остались посадочные подушки, снимаем их и оцениваем их состояние. В случае деформации или растрескивания — меняем на новые.

После этого, снятие радиатора ВАЗ можно считать завершённым. Теперь определяем, где в радиаторе течь, подав в него воздух с давление не более 0.2 МПа и погрузив его в воду. Но правильным решением будет доверить эту процедуру профессионалам. Хотя сложно тут ничего нет.

14. Замена радиатора 2110 модели машины ВАЗ на новый происходит в обратном порядке. Но, перед установкой нового или отремонтированного радиатора на автомобиль, проверяем состояние резиновой втулки верхнего крепления. В случае износа — меняем на новую. Устанавливаем вентилятор, фиксируя его кожух.

15. Устанавливаем радиатор на рабочее место, выполняя все пункты данной инструкции в обратном порядке, только изначально не забудьте надеть на шрифты радиатора подушки нижнего крепления.

16. Самым последним этапом в замене радиатора будет заливка антифриза (тосола) в систему охлаждения. Для этого подробно читайте статью под названием: «Замена охлаждающей жидкости ВАЗ 2110».

1. Замена радиатора охлаждения на Шевроле Ланос:

https://youtube.com/watch?v=kiRuZjc3eWM

2. На Ford Scorpio GFR 2.0:

3. Жигули Самара 2:

Видео: продувка радиатора и замена вентилятора на «Форд»:

Описание конструкции двигателя Лада 2112 16 клапанов

Дальнейшие работы по увеличению мощности двигателя 21083 потребовали установки 16-клапанной головки блока цилиндров. Получившийся мотор стал первым серийным силовым агрегатом с брендом ВАЗ и двумя распредвалами. В результате модернизации удалось поднять мощность мотора сразу на 15 л.с.

Ременной привод ГРМ остался без изменений, но были здесь и нововведения. Например новая ГБЦ обладала гидрокомпенсаторами, что наконец позволило владельцам отказаться от процедуры регулировки тепловых зазоров клапанов. А также коренные подшипники обзавелись дополнительными маслоканалами.

Подробно о 16-клапанных головках ВАЗа рассказывает Евгений Травников.

Причины ошибки 8

У последних это чаще всего свидетельствует о необходимости замены щеток, так как первые уже изношены. Кроме того, код также может возникать в таких случаях, как:

Плохой контакт на клеммах аккумулятора или контактах генератора;
Повреждена проводка аккумулятора или генератора.

Иногда ошибка указывает на другие сбои. Но это очень редко.

Определить точную причину такого поведения автомобиля можно самостоятельно. Сначала следует визуально осмотреть аккумулятор и генератор, их контакты. На клеммах и разъемах видны окислы и другие дефекты. Кабели часто имеют видимые повреждения. Клеммы аккумулятора могут быть ослаблены. В редких случаях вы можете заметить, что аккумулятор вздулся.

Полезно проверить, какое напряжение в бортовой сети на приборной панели

Вы должны обратить внимание на точку, в которой он уменьшается или остается постоянно низким. Также следует продиагностировать аккумулятор и генератор с помощью мультиметра в режиме вольтметра

Диагностика аккумулятора выполняется следующим образом:

Установите мультиметр в режим вольтметра. Выберите на нем напряжение около 20 вольт;
Подсоедините черный щуп к отрицательной клемме аккумулятора, а красный щуп к положительной клемме.
Оцените показания прибора. Если аккумулятор заряжен, на дисплее должно отображаться не менее 12 вольт.

Если значение ниже, аккумулятор необходимо зарядить. Если после этого он не заряжается полностью или будет быстро разряжаться, его следует проверить зарядным штекером. Это можно сделать своими силами или в автосервисе.

Также следует проверить работу генератора. Для этого вам нужно:

Возьмите мультиметр и поставьте на нем режим вольтметра, выставьте напряжение около 20 вольт;
Подсоедините черный щуп к минусу аккумулятора, а красный щуп к плюсу;
Запустите силовой агрегат и дождитесь стабилизации оборотов;
Обратите внимание на значение на дисплее прибора. При нормальной работе генератора оно должно быть не менее 13,5 вольт

Если мультиметр показывает число меньше указанного, генератор плохо заряжает аккумулятор или вообще не заряжает.

Устройство

Периодические неполадки в работе системы отопления для ВАЗ 2110 — вещь обыденная и распространенная. Потому владельцам этой модели от российского автопроизодителя то и дело приходится копаться в собственном гараже или отправлять авто на ремонт к специалистам со станций технического обслуживания.

Схема АУ отопителем

Чтобы разобраться в том, как именно проводить ремонтные и профилактические мероприятия, для начала нужно ознакомиться со схемой печки, ее составными элементами.

Элемент	Особенности
Электродвигатель	На нем крепится вентилятор. Оба элемента способствуют нагнетанию подогретого воздуха внутрь салона
Радиатор	На этом компоненте основана вся работа системы отопления. Убери радиатор, и отопитель работать не сможет. Интересно, на печке нового образца отсутствует кран, который перекрывал поток охлаждающей жидкости через радиатор. В устройствах старого образца кран присутствует. Кран убрали для того, чтобы избежать протечек, которые были распространены на старых печках. Плюс от крана избавились ради более быстрого и эффективного нагрева салона. Хотя многие владельцы новых десяток с этим решением не согласны, потому при ремонте устанавливают на печку кран
Заслонки	В общей сложности печка их имеет три штуки. Первая отвечает за рециркуляцию воздухозаборника, вторая — за открытие и закрытие канала отопителя, а третья предназначена для управления и считается самой главной
Резистор	Данный элемент отвечает за скорость обдува салона горячим воздухом

Все элементы, включая дополнительные клапаны, щитки, штуцеры, объединены в единый блок. Он, заключенный в корпус, располагается в подкапотном пространстве недалеко от приборной панели.

https://youtube.com/watch?v=ocHElPbzu8w

Воздуховоды

Воздуховоды представляют собой еще один блок системы отопления. Они идут от печки и выполняют сразу несколько различных функций:

Вентилируют салон через центральные сопла;
Распределяют воздух через соответствующий распределитель, работающий на подачу тепла или воздуха для вентиляции;
Еще пара воздуховодов служат для обогрева заднего ряда сидений;
Система, включающая сразу пять сопел, обогревает ноги;
Пара боковых воздуховодов берут на себя функции подогрева стекло и частично обогревают салон. Так отопление получается более эффективным;
Пара сопел служат для вентиляции.

Электронное управление печкой

Данный блок электронного управления функционирует непосредственно из салона. Он состоит из двух основных элементов.

Ручка. Ручкой контроллера пользователь задает необходимую температуру, которую генерирует затем печка. Управление осуществляется поворотами ручки в ту или иную сторону, в зависимости от того, какая степень подогрева вам требуется в данный момент.
Датчик температуры. Он отвечает за активацию печки, когда температура падает на более чем 2 градуса по сравнению с установленным на контроллере значении. Датчик оснащается микро моторчиком. При нахождении ручки в положении А, микро мотор в блоке печки включается, активируется заслонка, тем самым происходит правильный обогрев.

Блок управления

Прежде чем начинать ремонт всей печки, настоятельно рекомендуется проверить состояние датчика. Его вы сможете отыскать возле лампы отопителя на потолке автомобиля. Устройство ремонту не подлежит. Только замена.

https://youtube.com/watch?v=7OUuphinDvo

Возможные неисправности

Моторный агрегат 12-го семейства при правильном уходе работает безотказно, ведь базовая конструкция создавалась в сотрудничестве с немецкой компанией Porsche, являющейся авторитетом в области двигателестроения. Единственным «косяком» является использование ременной зубчатой передачи. Д

ело даже не в ней, а в том, что вазовцы упорно не хотят учитывать российские реалии. Применение зубчатого ремня требует качественных запчастей, о чем у нас, к сожалению, приходится только мечтать. Да и регламентированное обслуживание не все проводят, полагаясь на известный русский «авось».

Какие ЭБУ устанавливают на Ваз 2110

Раннее я уже рассказывал про то какие ЭБУ устанавливают на Ваз 2114, кому интересно прочитайте эту статью! Так вот на десятки электронные блоки управления устанавливаются аналогичные.

Январь 4 – технические характеристики на какие модели Ваз 2110 устанавливаются

Одним из самых распространенных ЭБУ устанавливаемых на Ваз 2110 является Январь 4.

Структурная система управления Январь 4

Январь 4 устанавливали на модели Ваз 2110 первого поколения 1999 г.в автомобиля. Конечно это не самая совершенная ЭБУ на Ваз, но все же она имеет ряд приемуществ о которых я расскажу позднее.

Bosch M1.5.4 — преимущества и недостатки использования в Ваз 2110

Для норм токсичности Евро-2 появляются новые модификации блока M1.5.4 (имеет неофициальный индекс «N», для создания искусственного отличия) 2111-1411020-60 и 2112-1411020-40, удовлетворяющие этим нормам и имеющие в своем составе датчик кислорода, каталитический нейтрализатор и адсорбер.

ЭБУ Bosch M1.5.4

Так же, для норм России был разработан ЭСУД для 8-кл. двигателя (2111-1411020-70), являющийся модификацией самого первого ЭСУД 2111-1411020. Все модификации, кроме самой первой, используют широкополосный датчик детонации. Этот блок начал производиться в новом конструктивном исполнении — облегченный негерметичный штампованный корпус с выдавленной надписью «MOTRONIC» (в народе «жестянка»). Впоследствии и ЭБУ 2112-1411020-40 тоже стали выпускаться в данном конструктивном исполнении. Замена конструктива, на мой взгляд, полностью неоправданна — герметичные блоки были более надежны. Новые модификации, скорее всего, имеют отличия в принципиальной схеме в сторону упрощения, так как канал детонации в них работает менее корректно, «жестянки» больше «звенят» на одинаковом ПО.

Январь-5 — описание и технические характеристики ЭБУ ВАЗ 2110

Параллельно с системой M1.5.4, АвтоВАЗ совместно с «ЭЛКАР» спроектировал функциональный аналог блока M1.5.4, который получил название Январь-5.». Первоначально были выпущены варианты под нормы Евро-2 (2112-1411020-41) имеющие в своем составе датчик кислорода, каталитический нейтрализатор и адсорбер. Позже началось серийное производство и установка систем на базе блоков управления:

«Январь-5.1.2» для 16-ти (2112-1411020-71).
«Январь-5.1.1» для 8-ми (2111-1411020-71) клапанных двигателей.

Все эти блоки имеют ПО и калибровки разработки ОАО «АвтоВАЗ». Для автомобилей классической компоновки используется модификация Январь 5.1.3 2104-1411020-01 в комплектации Евро-2, без датчика детонации.

ЭБУ ВАЗ 2110 Январь 5.1

От версии 5.1 отличается только незапаянными элементами канала детонации.В декабре 2005 г. НПП «Автэл» выпустило в запасные части (на конвейер ВАЗ это никогда не поставлялось!!!) ЭБУ «Январь 5.1.х» с измененной аппаратной частью.

ЭБУ ВАЗ 2110 BOSCH MP7.0H

Следующим поколением ЭБУ для Вазовских десяток стала Bosch MP 7.0 В данной модификации и аппаратная часть и программная разработаны фирмой «Bosch», окончательную калибровку и доводку систем выполнял ОАО «АвтоВАЗ». Это семейство также расширяется и уже дополнилось системами под нормы Евро-3 для 8-ми и 16-ти клапанных двигателей переднеприводных автомобилей, а также для полноприводных автомобилей ВАЗ-21214 и ВАЗ-2123 (нормы Евро-2 и Евро-3).

В качестве ПЗУ в данных блоках использована микросхема FLASH, емкостью 256 Kb, из которых только 32 Kb содержат калибровочные таблицы и могут быть считаны и перезаписаны. Вернее, записать можно все 256 Кб, а вот считать только 32 кб. Считывание /запись этих блоков (без вскрытия блоков) поддерживает только Combiloader от SMS-Software. Возможно так же программировать флэш внешним программатором через переходник, подключаемый к шине ЭБУ.

ЭБУ ВАЗ 2110 BOSCH MP7.0H

В данном ЭБУ использован 16-разрядный процессор B58590 (внутренняя маркировка фирмы Bosch), 20 — разрядная шина и, в качестве ПЗУ, для хранения ПО и калибровок, использована флэш-память 29F200. ЭБУ разных модификаций аппаратно различаются. ЭБУ под нормы Е3 (-50) имеет дополнительный драйвер для подогревателя 2-го датчика кислорода. Так же возможны различия по каналу ДТВ. Красивая бумажная наклейка (встречается и такое), поверх штатного шильдика — скорее всего детище ОПП, такие блоки устанавливались на некоторые «Нивы» и «Надежды», перешитые на ОПП из обычных «нивских». Этот тип ЭБУ поддерживает не отключаемую драйверную диагностику. Поэтому при установке ГБО на них строго обязательно применение безразрывного отключения форсунок.

Как отремонтировать систему отопления ВАЗ 2112

Незаменимым устройством любого авто в холодное время является печка. Иногда необходима замена печки радиатора на ВАЗ 2112 со всеми элементами. В салоне ВАЗ 2112 встроена вентиляция приточно-вытяжная. Воздух в салон поступает через специальные отверстия, выполненные в накладках лобовых стекол. Воздух может подаваться самопроизвольно или принудительно. Во втором случае подачу осуществляет вентилятор отопителя. Из салона он может выходить через щели, между панелями расположенными внутри дверей, отверстия в их торцах. Встроенные клапаны пропускают воздух наружу и задерживают его попадание вовнутрь, что в салоне улучшает теплоизоляцию. При необходимости радиатор отопителя подогревает воздух перед поступлением в салон.

Какие особенности у радиатора печки ВАЗ 2112

В пластмассовом кожухе под приборной панелью в горизонтальном положении расположен радиатор печки авто ВАЗ 2112.
В конструкции два ряда трубок, изготовленных из алюминия с напрессованных на них двух пластмассовых бачков. На левом расположены два штуцера: один для слива, другой для подвода охлаждающей жидкости.
Положение заслонок регулирует поступление части воздуха, который забирает радиатор. Основной поток его проходит мимо радиатора. Если заслонка находится в крайних положениях, воздух не идет совсем.
Особенность конструкции – отсутствие крана, который должен перекрывать поток охлаждающей жидкости, что обеспечивает постоянный нагрев радиатора отопителя при работающем моторе. В этом случае в салоне необходимая температура достигается быстрее, а отсутствие крана уменьшает число стыков, мест, которые могут протекать и создать во всей системе отсутствие герметичности.

Демонтаж радиатора печки авто ВАЗ 2112

Если радиатор печки дал течь, его необходимо заменить. Замена радиатора печки в ВАЗ 2112 начинается с демонтажа всей приборной панели и рулевой колонки. Работу нужно проводить аккуратно, что связано с изготовлением большей части разъемов из непрочных пластмассовых защелок и фиксаторов, которые легко можно сломать. Радиатор можно снять и без демонтажа панели.Замена радиатора печки на ВАЗ 2112 проще выполняется при снятом испарителе, но при этом требуется предварительная разгерметизация магистральной системы кондиционирования, удаление хладагента. Инструкция снятия радиатора предлагает:

Отсоединить аккумуляторную батарею.

Установленные на перегородке отопителя шланги отсоединить со стороны отсека двигателя.
Имеющийся на перегородке резиновый уплотнитель втолкнуть вовнутрь салона. Для этого нужно закраины уплотнителя отсоединить от краев отверстия в перегородке.
Снять , его накладку, пепельницу, приемник, для центральной стойки, лицевые панели.
Удалить панель управления отопителем и кондиционером.
Извлечь электронный блок управления, без отсоединения от блока разъемов.

Демонтаж блока управления автомобиля ВАЗ 2112

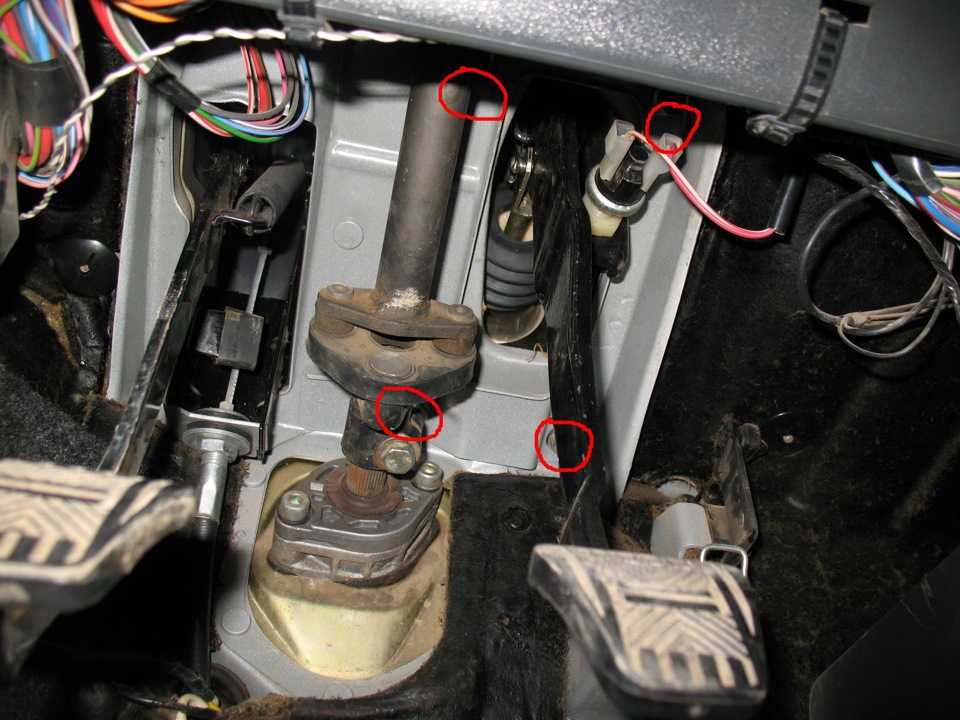

Отвернуть болты, крепящие левую стойку к основанию кузова и болты, фиксирующие провода соединения с массой, полностью стойку снимать не нужно.
Открутить болты, которые удерживают правую стойку, затем она снимается с автомобиля.
Выкрутить крестообразной отверткой винты-саморезы, которыми стойка крепится к передней пластмассовой панели с ее обратной стороны.

Удалить канал центрального воздуховода.
Над радиатором отопителя, немного смещенная вперед, расположена делительная заслонка, которую нужно извлечь вместе с секцией воздуховода, чтобы увеличить рабочее пространство.
Ослабить на шпильках затяжку гаек, которые фиксируют левую сторону корпуса испарителя.
Открутить гайка на шпильке, расположенной около верхнего рычага педали для управления дроссельной заслонкой.
Открутить болты, удерживающие правый нижний угол корпуса отопителя.
Снять ушки отопителя со шпилек.
Часть корпуса испарителя кондиционера отвести в сторону.
Из-под передней панели достать отопитель, общий вид его показан на фото.

Общий вид отопителя автомобиля ВАЗ 2112

Удалить хомуты, удерживающие к корпусу трубки отопителя.
Вытащить из корпуса радиатор.

ВИДЫ БЛОКОВ УПРАВЛЕНИЯ ВАЗ 2114

Четырнадцатая – автомобиль, производство которого велось в течении 12 лет. На протяжении всего цикла производства инженеры Авто-ВАЗа занимались постоянным усовершенствованием основных характеристик ВАЗ 2114. Изменения касались в том числе и мозгов машины. На ВАЗ 2114 может быть установлено 8 поколений электронных блоков от разных изготовителей.

Разберемся, как узнать, какой ЭБУ стоит на ВАЗ 2114. Для этого необходимо посмотреть на само устройство – на его корпусе нанесены цифры номера модели, перепишете эти цифры и сопоставьте с маркировкой, приведенной в таблицах этой статьи.

GM-09 И ЯНВАРЬ-4

Первое поколение мозгов четырнадцатой были представлено блоками GM-09 и Январь-4. Такие устройства устанавливались с самого начала производства ВАЗ 2114 по 2003 год.

Первые блоки обладали широким модельным рядом, электронный контроллер ВАЗ 2114 мог отличатся наличием датчика детонации, работающего по резонансному принципу, и соответствием стандарту ЕВРО-2.

На сегодняшний день стоимость такого устройства составляет от 5 до 5,5 тысяч рублей.

Список моделей ЭБУ GM-09 и Январь-4 (на рис.-таблица):

Список моделей ЭБУ GM-09 и Январь-4

ЯНВАРЬ 5.1.Х, ИТЕЛМА 5.1, BOSCH M1.5.4

Следующее поколение мозгов представлено устройствами Январь 5.1.х. (аналогичное устройство также ставилось на ВАЗ 2113 и ВАЗ 2115).

На ВАЗ 2114, выпущенных после 2013 года, может быть установлено 3 варианта блока Январь 5.1.х, отличия между которыми заключается в методе впрыска бензина: существуют устройства с фазированным, одновременным и парно-параллельным впрыском.

Стоит отметить, что данная модельная линейка Январей является полностью идентичной устройствам “Ителма 5.1” и “Bosch M1.5.4”.

Список моделей Январь 5.1.х и Ителма 5.1 (на рис.-таблица):

Список моделей Январь 5.1.х и Ителма 5

Список моделей Bosch M1.5.4 (на рис.-таблица):

Список моделей Bosch M1.5

Наиболее часто встречаемая модель на ВАЗ 2114 2003-2007 года производства – Январь 5.1.1, купить которую сейчас можно за 7-8 тыс. рублей, на экспортные машины чаще всего ставился Bosch 2111 1411020, который стоит аналогичных денег.

Статья в тему: Топливный насос на ВАЗ 2110

ЯНВАРЬ 7.2 И И BOSCH M7.9.7

То, какая модификация Января 7.2 установлена на четырнадцатой, зависит от литража силового агрегата. Контролеры Бош ставились, как правило, только на экспортные модели машин, от которых требовалось соответствие экологическому стандарту Евро-3.

На 8-ми клапанные ВАЗ 2114 объемом 1.5 л. устанавливались следующие контролеры (на рис.-таблица):

Список контроллеров на ВАЗ 2114 8 клапанов 1

На ВАЗ 2114 с объемом двигателя 1.6 литров (на рис.-таблица):

Список контроллеров на ВАЗ 2114 8 клапанов 1.6 литра

Стоимость нового Январь 7.2 варьируется в пределах 7-8 тысяч, БУ-шного – примерно в половину меньше, тот же ЭБУ 2111 1411020 81 можно взять за 3-3.5 тысячи рублей..

ЯНВАРЬ 7.3

Этот ЭБУ производился заводами Ителма и Автэл, в зависимости от модификации он мог соответствовать экологическому стандарту Евро-3 или Евро-4.

Соответствие ЭБУ ВАЗ 2114 экологическому стандарту

Рекомендуем: Предохранители Opel Vectra B

Новая Ителма 11183 1411020 02 стандарта ЕВРО-3 стоит сейчас около 8 тысяч рублей.

Что необходимо для работы

Если вы решили проводить диагностику неисправностей своего ВАЗ 2110 самостоятельно, то вам потребуется несколько основных вещей для этой работы.

Устройство	Особенности
	Это своего рода микросхема, заключенная в корпус. Она позволяет соединить «мозги» вашего автомобиля с компьютером и выдать соответствующую информацию на экран ноутбука или планшета
	Служит для соединения адаптера с автомобилем и компьютером. Обычно идет в комплекте с адаптером
Компьютер	При выборе компьютера опирайтесь на то, что у вас есть — стационарный ПК, планшет, ноутбук. Лучше переносной компьютер, поскольку соединять авто со стационарным ПК сложно. Не подойдут для диагностики кабели длиной более 5 м, так что учтите это при подключении к ПК
	Необходимое программное обеспечение можно найти на просторах Интернета, либо взять софт, предоставляемый в комплекте с адаптером. Проблем с поиском ПО нет сегодня никаких.

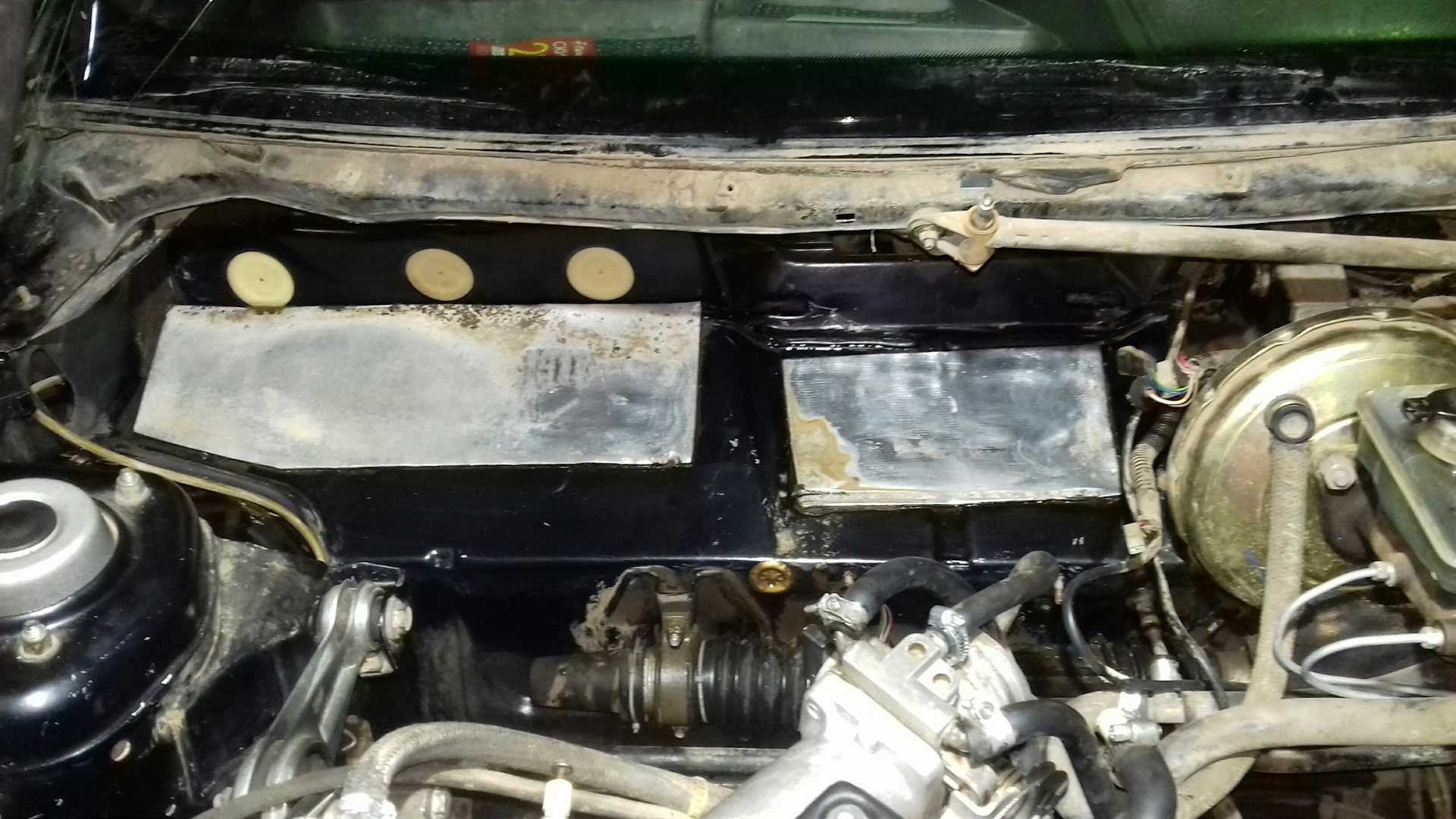

Как установить печку старого образца

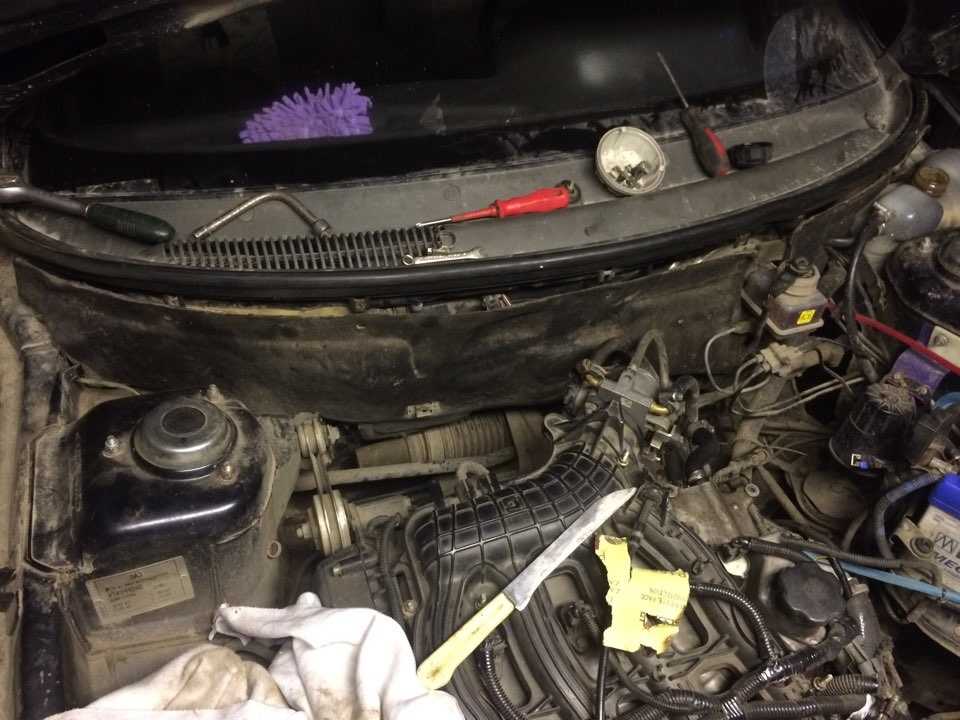

Начнем с установки радиатора печки старой модели на ВАЗ-2110. Для правильной установки повторите такие последовательные манипуляции:

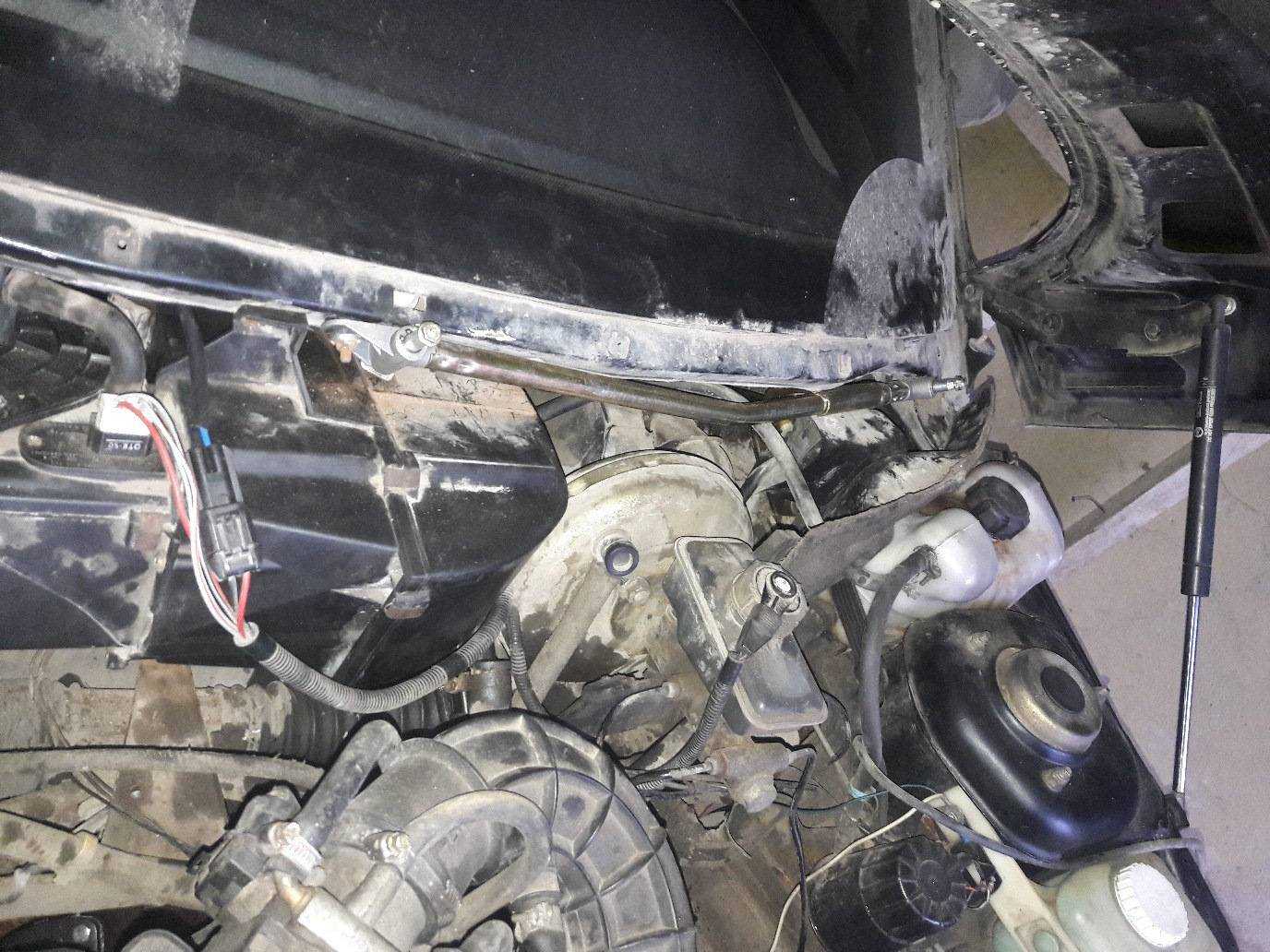

Отсоедините резиновый материал, который служит в роли уплотнителя жабо.
Нащупайте под основным цилиндром для тормоза винт, позволяющий прикрепить жабо, и открутите его.
Обратите внимание на правую сторону жабо – в этой части тоже размещены винты, избавьтесь от них.
Теперь, когда жабо ничем не зафиксировано с этой стороны, отцепите 2 хомута, поддерживающие шланги и провода.
Снимите клемму со знаком «+» и кабель «-», идущий от вентилятора.
Пришло время выдвинуть левый край жабо вперед. Снова отсоедините несколько винтов.
Избавьтесь от ветровой накладки.
Если ВАЗ 2110 оснащен клеммой для датчика, отражающего уровень тосола, открепите его и уберите от расширительного бачка шланг, который предназначен для отвода пара.
