Назначение вентилятора печки ваз 2108/09, неполадки и их устранение

Замена тросика

Довольно часто автовладельцам удается отрегулировать работу печки заменой троса, отвечающего за управление заслонкой отопителя. После замены или подтяжки натянутого троса печка в ВАЗ-2109 начинает нормально функционировать, а теплый воздух начинает дуть как в салон, так и на окна автомобиля, что особенно актуально в непогоду. Замену или подтяжку троса рекомендуется выполнять в следующей последовательности:

если визуальный осмотр показывает, что кабель нельзя использовать в дальнейшем из-за явных повреждений, его необходимо заменить как можно быстрее;
если же задание элемент простянулся, то подтянуть его можно объявлениями отверткой, призывом для этой пары вицков по часовой стрелке;
найти тросик просто просто, он правился на корпус опителя, возле педали газа.

Плохо греет печка ваз 2109, что делать?

Плохо греет печка ВАЗ 2109. Как исправить ситуацию?

Здравствуйте уважаемые, читатели блога RtiIvaz.ru. Предлагаю вашему вниманию очередную статью из рубрики «Авто советы опыт» о том, как плохо греет печка ваз 2109. Тема с неработающей плохо греющей печкой ВАЗ 2109 особа актуальна перед зимним периодом эксплуатации. Советы бывалых водителей таковы, что «сани нужно готовить летом». Это справедливо сразу по нескольким причинам. Зимой при отрицательной температуре гораздо сложнее выполнять любые работы, связанные со сливом охлаждающей жидкости, резиновые патрубки на морозе становятся неподатливы. При необходимости замены патрубков радиатора, вы можете зайти на блог Авто-РТИ, где они представлены самом широком ассортименте и подкреплены фотографиями.

Выполняя эту работу летом, исходя из авто опыта, вы можете одновременно с устранением неисправности заменить охлаждающую жидкость, если он выходил положенный свой срок. К тому же сам тосол летом стоит всегда дешевле, нежели при наступлении первых холодов. Последнее ненужное преимущество, когда не работает печка. Это в основном касается владельцев ВАЗа, где кран отопителя, по непонятным, многие десятилетия, причинам установлен в салоне автомобиля пре его подтекании, охлаждающая жидкость попадает на ковер салона.

Даже летом это доставляет массу неприятностей владельцу, а зимой это вообще трудновыполнимая задача по дальнейшей просушке ковра. Подтекание же связано как раз с сезонным включением краника. Если в системе уже грязный тосол, то скопившаяся кранике грязь прикипает пре открытие краника, режется внутренний уплотнитель результат, тосол начинает протекать.

Отсюда вывод- выполнять операции с ревизией возможно дальнейшим ремонтом , необходимо и удобно выполнять в теплое время года. Как проверить печку знает каждый, необходимо на полностью прогретом двигателе включить вентилятор отопителя перевести заслонки положение «открыто». Струя горячего воздуха укажет на исправность ее готовности к эксплуатации зимой. Если при полностью прогретом двигателе идет чуть теплый воздух плохо греет или вообще холодный, то необходимо найти причину устранить неисправность.

Плохо греет печка автомобиля причины отказа:

Забит радиатор
Краник отопителя заклинил положение «закрыто». Здесь возможен еще один вариант. Неисправен привод управления краником. Обычно это происходит когда пропадает фиксация поусона и он начинает ходить вместе с жилой. В таких случаях необходимо открыть кран вручную
Маленький уровень тосола в системе
Неисправен термостат, двигатель не согревается до конца
Забиты грязью патрубки подвода тосола. Особенно это касается передне приводных машин, семейства «восьмерок», где патрубки имеют не совсем удачный угол, часто забиваются грязью, почти на треть длины
Закрыта или заклинила заслонка подачи воздуха или неисправен привод ее открытия

В этих случаях советы из авто опыта, когда плохо греет ВАЗ 2109:

радиатор отопителя или распаивается, прочищается либо заменяется
краник отопителя подлежит замене
тосол доливается до нормы
неисправный термостат – заменяется
патрубки подачи прочищаются или заменяются новыми

В основном плохо греет печка при выше перечисленных отказах, устранив их, ВЫ добьетесь тепла кабины.

Вам так же будет интересно узнать:

Операция по замене сальников клапанов

Посмотрите фотографии автошлангов

Патрубки системы охлаждения

Завоздушенность системы отопления

В случае, когда работающий отопитель исправен, нет протеканий и отрегулирован тросик заслонки, но из дефлекторов по-прежнему идёт прохладный воздух, то, возможно, в системе образовалась воздушная пробка. Чтобы от неё избавиться, поставьте свою машину на горку передними колёсами, откройте кран до конца и погазуйте.

Ещё одним следствием слабого и холодного воздуха из сопел, может быть засорившаяся сердцевина радиатора. Чаще всего засоряется радиатор осенью, так как потом воздуха через вентилятор в радиатор помимо пыли попадают и опавшие листья, которые застревают в радиаторе, а иногда могут залететь в салон, так как у этой модели ВАЗ нет салонного фильтра.

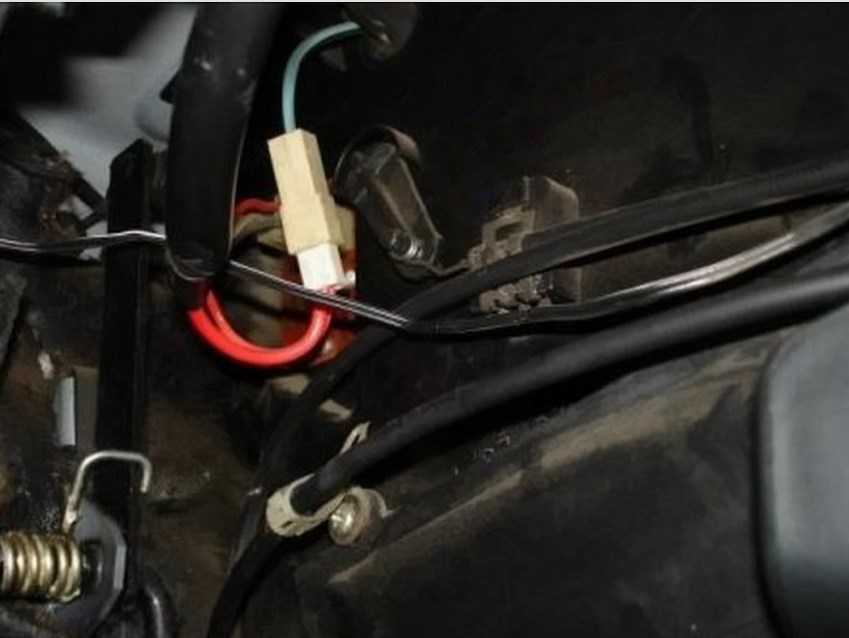

Расположение тросиков

Подробнее о том, как осуществляется этот процесс, узнайте из видео ниже (автор ролика — канал Ремонт Двигателя! И интересное!).

Итак, подготовьте плоскогубцы и демонтируйте верхнюю часть торпедо. Кстати, без демонтажа можно и обойтись, но так вы сможете наглядно увидеть, где находится центральная заслонка отопителя ВАЗ-2109, оценить её состояние и проконтролировать процесс регулировки. После снятия панели отыщите трос крепления, который находится справа от педали акселератора и, воспользовавшись плоскогубцами, аккуратно выгните проволоку.

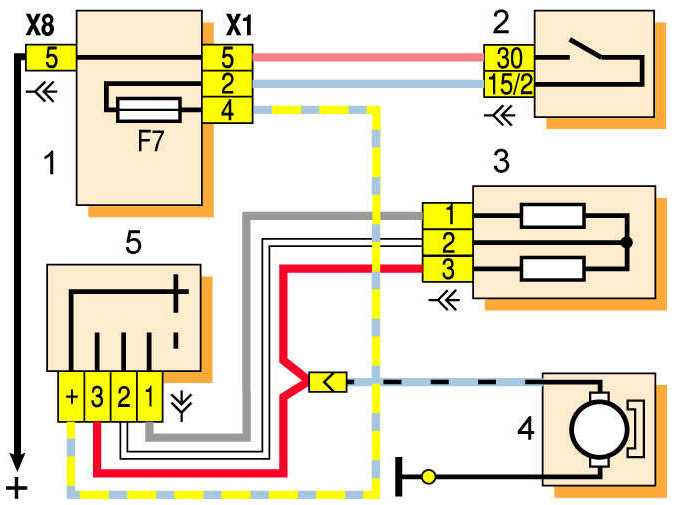

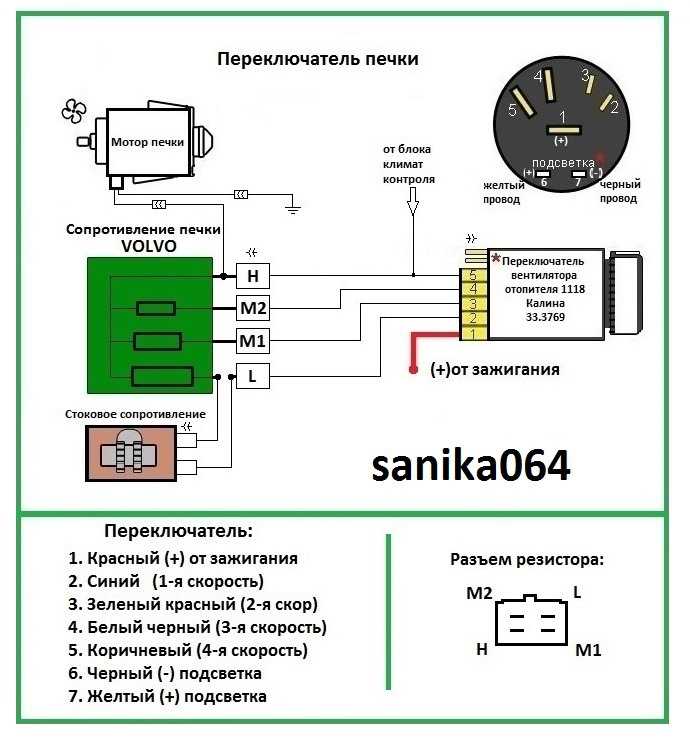

В «девятке» система отопления ВАЗ действует при помощи электропривода. В руководстве по эксплуатации ВАЗ 2109 высокая панель приведена электросхема работы печки. Схема подключения отопителя салона состоит из:

электродвигателя вентилятора;
замка зажигания, что осуществляет включение печки;
переключателя режимов работы;
дополнительного резистора;
монтажного блока предохранителей (за печку в «девятке» отвечает предохранитель F4).

Kia Rio 2021 СКИДКА 190 000 РУБ.

Официальный дилер
Кредит 4,5%
Рассрочка
Trade-In
95% одобрений
Без первоначального взноса

Первое что нужно сделать — это обесточить автомобиль. Для этого достаточно снять минусовую клемму с аккумулятора.
Снимите накладку панели в районе пепельницы, магнитолы и крепления рычагов управления печкой — для этого открутите 4 болта-крепления.
Отсоедините провода от всех переключателей: света, противотуманок, магнитолы и т. д.
Отодвиньте передние сиденья до конца назад или, вообще, снимите, чтобы они не мешали.
Снимите фиксаторы для ремней безопасности на полу. Также уберите пластиковую обшивку, на которой держится пыльник рычага переключения передач

Из-под этой обшивки нужно будет достать нижний воздуховод.
Очень осторожно отсоедините зажимы от крана, а потом и сами тросики. Чтобы было удобно, для начала отсоедините тягу заслонки обогрева ног (3), потом тягу заслонки обогрева лобового стекла (14), потом тягу, управляющую краном (19) и тягу, затем управляющую заслонкой (20).
С обратной стороны отопителя отсоедините провода, управляющие скоростью вентилятора, и крепления проводов, ламп подсветки и рычагов.
Не быстро, чтобы не повредить, опустите по диагонали вниз рычаг управления отопителем .
Теперь можно снимать трос и заменить его на новый.

Как известно, на Ваз 2109 отопление салона обеспечивается воздухом, подогреваемым радиатором. На Ваз 2109 отопление и вентиляция салона взаимосвязаны и представляют некую особую систему.В данной статье мы рассмотрим общие принципы работы системы отопления и вентиляции Ваз 2109.

Как и большинство ремонтных мероприятий, данная процедура проводится на эстакаде.Замена предусматривает наличие следующих инструментов:

Емкость для слива охлаждающей жидкости;
Классический набор ключей и отверток;
Герметик;
WD – 40;
Новый кран с комплектом резиновых прокладок.

Порядок работы:

1. Выставить автомобиль ВАЗ 2109;
2. Подставить подготовленную пустую тару под мотор и, открыв сливное отверстие, дать стечь охлаждающему веществу;
3. Далее, надо открутить патрубки, проходящие от двигателя до отопителя. Для этого достаточно ослабить скрепляющие хомуты. Бывает, что они не поддаются, тогда есть смысл применить «ведешку», и зачистить резьбу болтов крана;
4. Снять патрубки, и слить остатки тосола;
5. Удалить боковую накладку торпеды в салоне машины. Здесь тоже открутить патрубки;
6. Затем, работая ключом «на 10», ослабить и открутить крепежные гайки краника. Он находится под машиной. Снова продолжить работу в салоне автомобиля и со стороны пассажирского сиденья подтянуть краник. Затем снять фиксатор. Отсоединить тросик управления;
7. Следующий этап – установка нового крана. Прежде всего, его надо подсоединить к тросику управления. Теперь поставить на место пружинный фиксатор. Затянуть крепления. Устанавливая патрубки использовать герметик.

Где находится система отопления на отечественной девятке? Как разбирать и снимать шланги для ремонта, по каким причинам устройство может переставать работать? Если не греет печка ВАЗ 2109, в первую очередь нужно разобраться в причинах, по которым это происходит.

Радиаторное устройство для отопительной системы

Замена радиатора печки ваз 2109 — Лада мастер
Что делать, если плохо греет печка ВАЗ 2105
Ремонт генератора на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099
Стартер 2108, как сделать ремонт своими руками. Как отремонтировать стартер ВАЗ 2108. Ремонт и замена стартера на ВАЗ 2108.

Основные неисправности и методы их устранения

Причин неисправности может быть множество, вот самые частые из них.

Плохо поступает теплый воздух в салон или не поступает совсем

Неисправности вентилятора или ручки включения — одной из распространенных причин является поломка электрического двигателя вентилятора, проводки, ручки переключателя.

Методы проверки — для проверки этой неисправности необходимо; включить зажигание транспортного средства, включить рычаг управления на первое положение, прислушаться.

Звук работы вентилятора должен быть слышен в салоне если нет, то надо открыть капот и послушать там если звука работающего вентилятора не слышно причина в нем или переключателе.

Устранение поломки — снять двигатель вентилятора проверить его, если он исправлен проверить исправность проводки и ручки включения и устранить проблему.

Неисправность воздуховодов — в случае если вентилятор работает, а воздух не попадает в салон.

Методы проверки — проверить просто нужно включить вентилятор печки, открыть воздуховоды и поочередно проверить рукой подается ли воздух на лобовое стекло, боковые стекла в ноги и верхнюю часть водителя и пассажира.

Устранение — необходимо проверить воздуховоды скорее всего они забились пылью, листьями или пухом. Если опять воздух не поступает в салон надо проверить работоспособность заслонок воздуховода.

Дует холодный воздух из печки ВАЗ 2109, 21099

В зимний морозный день, отправляясь в далекую поездку вы, планируя, что эта поездка будет комфортной благодаря печке, включаете ее и… приходите в ужас, ведь из печки идет холодный воздух! Как же быть в такой ситуации?

Наиболее простым способом решения проблемы является подтяжка тросика заслонки радиатора. Его можно найти на радиаторном корпусе, расположенном неподалеку с педалью газа.

Нередко у переднеприводных моделей ВАЗа наблюдается такая поломка, как неполное открытие отопительного крана. Диагностика проводится путем сравнения температуры радиаторных патрубков. В случае, когда температуры разнятся, можно говорить с уверенностью, что кран закрыт не до конца, поэтому и происходит выдувание холодного воздуха вместо теплого. Решение проблемного вопроса заключается опять же, в натяжке троса управления клапаном и его регулировки.

Случается и так, что нагнетаемый печкой воздух уходит через щели воздухоотводов. Негерметичность приводит к такой неприятности. Простая герметизация швов поможет вернуть все на круги своя и снова наслаждаться теплом любимой печки.

Протечка тосола ВАЗ 2109

Протечка тосола в девятой модели ВАЗа – одна из наиболее распространенных неполадок. Это говорит о том, что, прежде всего, нужно заняться системой охлаждения, пора менять патрубки.

Но почему же происходит выброс?

Во-первых, это вполне может быть банальный износ комплектующих. Как правило, из рабочего строя выходят шланги и патрубки, так как изготовлены они у автомобилей ВАЗ из непрочного материала.

Низкое качество деталей, как и дефекты, износ напрямую влияют на здоровье радиатора. Комплектующие от нерадивого сборщика приводят к множественным проблемам, которые оказывают самое пагубное влияние, как на отопительную систему, так и на всю работу авто.

Одним из наиболее уязвимым элементом печки является бак расширителя. Пластик, одно это слово наводит на подозрения, не способен выдержать такие мощные нагрузки, которые приходятся на эту деталь, безусловно важную для автомобиля. И, если многие иномарки снабжены надежным, долговечным баком, то отечественный производитель пока до этой фишки не додумался и год за годом выпускает машины с пластиковым баком, регулярно выходящим из состояния дееспособности. Чинить его бесполезно, проще заменить на новый.

А теперь стоит разобраться с тем, как определить выброс охладительной жидкости.

Если под автомобилем на длительной стоянке остаются масляные пятна – нет сомнений, что протекает тосол.

Определить эту проблему можно и по запаху: при нормальной работе авто, в салоне никогда не должно пахнуть им.

Иногда можно наблюдать, как белый дым тянется через выхлопную трубу. Некачественный бензин? Возможно, но скорее – это протечка тосола.

Предотвратить поломку можно регулярно проверяя состояние автомобиля, его комплектующих на износ, в особенности, ремня ГРМ.

Теперь, когда известны все основные м

оменты, касающиеся неисправности радиатора ВАЗ 21009, можно спокойно попробовать свои силы в качестве автослесаря. Немного сноровки, терпения и подробное описание диагностической процедуры помогут избежать ошибок и лишних трат на СТО центр.

Удачи в дороге!

что делать?, почему не работает печка на ваз 2109?, электродвигатель в печке ваз 2109

Что делать, когда плохо греет печка ВАЗ 2109? Этот вопрос часто задают владельцы автомобилей данной модели. В первую очередь, необходимо понять, почему именно не работает печка на ВАЗ 2109 или почему она стала работать плохо? Причин этого существует множество.

Почему не работает печка на ВАЗ 2109?

На самом деле причины, из-за которых не работает печка ВАЗ 2109, бывают самыми разными. Сейчас мы перечислим некоторые основные причины данной неисправности.

Во-первых, если не работает вентилятор печки ВАЗ 2109, то и сам отопитель работать не будет. Вентилятор может перегореть, в таком случае его следует заменить.

Во-вторых, важно помнить, что в системе двигателя обязательно должна быть охлаждающая жидкость, в том числе и в летний период времени. Из-за отсутствия жидкости печка ВАЗ 2109 тоже может перестать работать

Отметим, что температура антифриза в системе охлаждения должна оставлять 85-90 градусов.

В-третьих, в случае засорения системы отопления может возникнуть поломка печки, по этой же причине вместо горячего воздуха в салон автомобиля начинает поступать холодный воздух

Помните, что в печке ВАЗ 2109 не должно быть никаких загрязнений! Именно поэтому крайне важно перед каждой зимой проверять отопитель на возможные загрязнения, в частности туда могут попасть листья деревьев, пух или пыль

В-четвёртых, важную роль в устройстве печки ВАЗ 2109 играет радиатор. Чтобы проверить его работоспособность, его нужно снять с отопителя и измерить температуру, для чего достаточно просто прикоснуться к радиатору рукой. Если он горячий, значит, всё в порядке, ну а если он холодный, то в радиаторе имеется та или иная неисправность.

В-пятых, причиной неисправности печки ВАЗ 2109 может стать и неработающий салонный фильтр – данный элемент очищает салон от пыли, однако он существенно влияет на отопительную систему. Из-за неисправности салонного фильтра отопитель способен как просто выйти из строя, так и начать подавать еле холодный воздух.

И наконец, в печке ВАЗ 2109 мог просто закончиться тосол – без него, естественно, перестанет работать печка ВАЗ 2109.

Электродвигатель в печке ВАЗ 2109

Система отопления ВАЗ 2109, как и система отопления любой другой марки автомобилей, состоит из нескольких элементов. Одним из самых важных элементов является электродвигатель, поэтому выясняя, почему плохо греет печка ВАЗ 2109, обязательно следует проверять и электродвигатель. Что именно может с ним случиться?

Во-первых, причиной плохой работы отопительной системы автомобиля может быть то, что электрический двигатель печки перестал работать на больших или малых оборотах. Это может произойти из-за перегорания предохранителя – в этом случае перед починкой печки требуется произвести замену предохранителя, разумеется, устранив причину, по которой он вышел из строя, так как подобная участь может постигнуть и новый предохранитель.

Могли повредиться провода или мог произойти обрыв в тех местах, где провода соединяются – в этом случае необходимо проверить электроцепь по схеме печки ВАЗ 2109.

Электрический двигатель может выйти из строя из-за того, что перестал работать отопительный переключатель. Возможно, сломанный переключатель придётся заменить.

Электродвигатель мог и сам сломаться, в частности могут зависнуть щётки, оборваться соединительные провода, возможно, произошло загрязнение или окисление коллектора якоря. Необходимо произвести очистку коллектора, устранить зависание щёток или восстановить соединения в проводах. Если данные методы не помогли, вероятнее всего, придётся заменить электродвигатель.

Наконец, может быть неисправен монтажный блок или оборвана цепь дополнительного резистора.

Во-вторых, если не работает печка ВАЗ 2109, следует проверить вращение якоря электродвигателя – возможно, оно стало слишком медленным из-за загрязнения коллектора якоря. Также вращение якоря может стать слишком медленным в том случае, если в обмотке якоря произошло замыкание между витками.

В-третьих, при работе электродвигателя могут возникать посторонние шумы – это не слишком ухудшает работу печки, но мешает. Возникнуть посторонние шумы могут из-за неправильно установленного дефлектора, ещё одна причина такой неисправности – заедание крыльчатки за дефлектор.

В-четвертых, у печки ВАЗ 2109 может перегреться добавочный резистор электродвигателя, что часто происходит из-за слишком сильно пережатых проводов электрического двигателя печки.

Как мы уже писали выше, причин, из-за которых не работает печка ВАЗ 2109 много, и в данной статье перечислены только основные. Если же не удаётся обнаружить причину неисправности печки самостоятельно, то, скорее всего, лучше всего будет её полностью заменить.

Почему печка дует холодным воздухом?

Если перестал греть радиатор печки на ВАЗ-21099, скорее всего, нарушилась циркуляция охлаждающей жидкости в нём. Эта неполадка также вызвана рядом причин, рассмотрим их:

Вполне возможно, что устарела охлаждающая жидкость, и в результате этого потеряла свои свойства. Заметим, что период её эксплуатации составляет примерно пять лет. Если в течение этого времени тосол или антифриз ни разу не менялись, их структура начинает разрушаться с образованием осадка, который оседая на магистралях охлаждения, препятствует нормальной работе системы. Также этим осадком забивается радиатор, трубки и патрубки отопителя, из-за чего он перестаёт нормально функционировать и отдавать тепло. Поэтому необходимо освободить систему от старой жидкости охлаждения полностью слив её, а потом промыть, используя специальный промывочный состав. Такая жидкость заливается в систему охлаждения, после чего запускается силовой агрегат. Производитель на упаковке указывает, сколько времени требуется использовать промывочный состав в системе при работающем двигателе до его слива. После того как промывка слита (она, как правило, вытекает из системы довольно грязная), следует залить новую охлаждающую жидкость в соответствии с регламентом производителя, и проверить работоспособность отопителя. Если после этого всё равно не греет печка, значит, забит её радиатор. Если же после его чистки и промывки работоспособность так и не восстановлена, придётся покупать новый радиатор.

Одним из наиболее уязвимых элементов системы охлаждения является краник печки, управление которым осуществляется из салона автомобиля посредством специального рычажка на панели отопителя. Рычажок и краник имеют тяговое соединение. Необходимо проверить работоспособность краника. Делается это так: передвигаем рычажок, при этом контролируя открытие и закрытие краника. Если же краник остаётся неподвижным либо открывается/закрывается не полностью, значит, нужна регулировка тяги.
Плохо греет либо и вовсе не работает печка ВАЗ-21099 по причине падения уровня тосола в системе охлаждения. Из-за этого внутри радиатора отопителя скапливается воздух, и он практически не функционирует (слабо отдаёт тепло). Для устранения этого потребуется лишь восполнить уровень «охлаждайки» в системе и постоянно его контролировать.
Завоздушенность охлаждающей системы силового агрегата также является распространённой причиной. Карбюратор имеет патрубок подогрева, который необходимо отсоединить, поскольку он является верхней точкой системы, соответственно, воздушная пробка образовывается именно там. Следующим шагом нужно освободить систему от воздуха, для этого следует снять крышку расширительного бачка и продуть его. Со шланга, который ранее был снят с карбюратора, начнёт выходить воздух, но как только вместо него польётся охлаждающая жидкость, шланг нужно одеть на место. Завоздушенность системы устранена.
Причиной неисправности отопителя ВАЗ-21099 может быть вышедший из строя термостат, из-за него силовой агрегат не набирает необходимую температуру (90 градусов).
Выход из строя помпы лишает систему охлаждения циркуляции жидкости. При этом мотор закипает, а из воздуховодов дует холодный воздух. В этом случае рекомендована замена помпы.

Как видно, причин плохой работы печки в автомобиле ВАЗ-21099 несколько, при этом каждая из них является следствием других неисправностей.

Автовладельцы «девяток» знают особенности работы отопительной системы своего автомобиля. Когда летом все в порядке, то зимой наблюдается обратная ситуация, и в салон поступает холодный воздух. А это уже неприятно, к тому же вредно для здоровья. Дополнительно к этому запотевают боковые и лобовое стекло. Проблемы с печкой ВАЗ-2109 нужно устранять заранее, чтобы быть во всеоружии к зиме.

На стабильную работу отопительной системы в автомобиле может влиять огромное количество факторов. Поэтому перед тем, как начать поиск неисправностей, необходимо в целом понимать принцип работы системы.

Почему печка дует холодным воздухом?

Вполне возможно, что устарела охлаждающая жидкость, и в результате этого потеряла свои свойства. Заметим, что период её эксплуатации составляет примерно пять лет. Если в течение этого времени тосол или антифриз ни разу не менялись, их структура начинает разрушаться с образованием осадка, который оседая на магистралях охлаждения, препятствует нормальной работе системы. Также этим осадком забивается радиатор, трубки и патрубки отопителя, из-за чего он перестаёт нормально функционировать и отдавать тепло. Поэтому необходимо освободить систему от старой жидкости охлаждения полностью слив её, а потом промыть, используя специальный промывочный состав. Такая жидкость заливается в систему охлаждения, после чего запускается силовой агрегат. Производитель на упаковке указывает, сколько времени требуется использовать промывочный состав в системе при работающем двигателе до его слива. После того как промывка слита (она, как правило, вытекает из системы довольно грязная), следует залить новую охлаждающую жидкость в соответствии с регламентом производителя, и проверить работоспособность отопителя. Если после этого всё равно не греет печка, значит, забит её радиатор. Если же после его чистки и промывки работоспособность так и не восстановлена, придётся покупать новый радиатор.
