Щелкает реле стартера, но не крутит, в чем причина неисправности

Коммутация

Коммутация стартера проста – плюс батареи прикручен к втягивающему реле, минус на корпусе, а для старта подходит провод небольшого сечения с типичного реле, которым управляет замок зажигания.

Схема включения стартера

Реле

Если, при включении зажигания щёлкает реле, но стартер не крутит (и втягивающее реле при этом также не срабатывает) – то причина может быть в самом реле или управляющем кабеле. Точно установить можно достаточно простым способом – необходимо подать «+» питания на управляющую клемму стартера (куда подключен кабель наименьшего сечения, на фото показано стрелкой).

Если стартер начал «крутить», то причина в проводке, реле или замке зажигания.

К слову сказать – если поездка не терпит отлагательств, то таким способом можно завести двигатель. Достаточно лишь включить зажигание и вручную (с помощью подачи плюса питания на управляющую клемму) завести двигатель.

Плохие контакты

Если стартер щёлкает, но не крутит и, при этом, возникают посторонние звуки (как вариант – то щёлкает, то не щёлкает) – необходимо проверить все соединения, особенно силового кабеля.

Дело тут в том, что при запуске двигателя, стартер потребляет достаточно большой так от АКБ – около 200 ампер. Если контакт где-либо недостаточный, то из необходимых 200 ему может «доставаться» лишь 10, чего достаточно для работы втягивающего реле, но недостаточно для запуска. В этом же случае может происходить серия «щелчков».

Необходимо проверить все соединения (включая клеммы АКБ), очистить контактные площадки от окислов, смазать их специальной смазкой и затянуть рекомендуемым моментом.

Конструкция и принцип работы

Чтобы разобраться в особенностях ремонта, необходимо для начала изучить конструкцию стартера и разобраться, как оно работает на благо вашего автомобиля.

Начнем с конструкции. Она включает четыре основных узла.

Узел	Особенности
Электромотор	По нему через четыре щетки передается постоянный ток
Муфта свободного хода с шестеренкой	Муфта или бендикс приводит в работу маховик двигателя вашего автомобиля
Тяговое реле	Служит для выдвижения бендикса с шестеренкой при включении электроприбора
Втулки	Обеспечивают легкое вращение муфты, ротора, шестерни. Одна втулка находится внутри стартера, а вторая — в картере сцепления.

Схема устройства

Ознакомившись со схемой стартера, можно обсудить принцип его работы.

Принцип работы заключается в преобразовании электросигнала во вращательное движение шестерни привода. Через щетки на полюса электромотора передается ток. Одновременно с этим выдвигается муфта и шестерня соединяется с венцом маховика. Для запуска мотора нужно быстрое, но легкое вращение стартера. Когда двигатель завелся, муфта возвращается в начальное положение.

Рекомендуем: Снимаем вакуумный усилитель тормозов на ВАЗ-2110 своими руками для замены

Плохо крутит стартер

Стартер – это механический элемент, который служит для раскручивания коленчатого вала перед стартом двигателя. Это необходимая процедура, ведь без подобного толчка автомобиль попросту не заведется. Когда механизм не может раскрутить систему до нужных оборотов, то возникают солидные проблемы со стартом.

Стоит отметить, что разница между неработающим и слабым стартером колоссальна. Причины таких поломок различны, поэтому изначально стоит диагностировать состояние механизма и определить признаки неисправности.

Перед началом любой диагностики важно проверить самую распространенную причину – заряд аккумулятора. Для запуска системы устройству нужен заряд, извлекающийся из батареи

Если напряжения в ней недостаточно, то это характеризуется вялым стартом.

Совет! Для проверки аккумулятора имеется масса методов, но важно также проверить и провода, идущие к стартеру. Ведь вопрос заключается не в состоянии батареи, а в наличии достаточного питания механизмов

Также стоит определить, временное ли это состояние или нет. Если подобные проблемы возникают однократно, то опасаться нечего. Если же наблюдается регулярная неполадка устройства, то здесь стоит проводить диагностику.

Почему не крутит стартер?

Что делать, если машина не может завестись, при этом стартер не реагирует, щелкает, но не крутит и не схватывает? Почему не получается запустить мотор при повороте ключа, каковы причины неисправности? Одной из основных причин, по которой устройство не выключается, является отсутствие питания механизма. Возможно, это свидетельствует об отсутствии необходимого уровня напряжения в сети, что связано с разрядом аккумуляторной батареи. Если АКБ полностью разряжена или отключена, механизм не будет показывать признаков жизни.

Автомобильный стартер в разрезе

Если при повороте ключа стартер не щелкает, двигатель не запускается, то в первую очередь нужно проверить качество подключения кабелей аккумулятора. Возможно, провода аккумулятора не отсоединены от клемм, а просто окислились.

Если это так, то не стоит поднимать панику, нужно просто выполнить такие действия:

сначала нужно выключить аккумулятор и отключить от него клеммы;
используя наждачную бумагу, необходимо обработать внутренние части клемм аккумулятора, также потребуется произвести очистку контактов батареи;
после этого нужно проверить, насколько заряжен аккумулятор — для этого используется зарядное устройство;
далее, необходимо произвести диагностику целостности кабелей, а именно провода, предназначенного для питания стартера;
выполнив эти действия, клеммы аккумулятора нужно зафиксировать наиболее прочно, чтобы впоследствии они не отсоединились.

Зачастую одной из основных причин, почему стартер не крутит, при этом щелкает, является полностью разряженная батарея. Если с ключа не получается запустить ДВС, механизм может реагировать и демонстрировать некоторые признаки жизни. В частности, когда вы начнете поворачивать ключ, вы можете услышать тот характерный и мощный щелчок либо же механизм сможет прокрутить ДВС, но только один раз. Чтобы решить проблему на моторе бензин или дизель, попробуйте зарядить батарею — возможно, после этого силовой агрегат заведется.

Составные элементы механизма

Каждый автолюбитель знает, для чего в автомобиле нужен генератор — это устройство позволяет передавать напряжение на бортовую сеть и батарею.

Благодаря такой работе осуществляется дополнительный заряд АКБ, однако не стоит полагаться только на генератор, поскольку он не сможет полностью зарядить батарею:

в ходе заряда АКБ должен быть в спокойном состоянии;
когда работает генератор, на аккумулятор возлагает дополнительная нагрузка;
при движении АКБ в слабом режиме;
в любом случае, работа генератора позволит только частично возобновить уровень заряда батареи, потраченный на старт мотора.

Соответственно, если батарея разряжена полностью, рассчитывать только на ее заряд от генератора не стоит. Наиболее оптимальным вариантом будет зарядка устройства с помощью прибора ЗУ. Как показывает практика, в основном стартер не срабатывает, щелкает, но не крутит и не заводится мотор именно из-за АКБ. Однако в некоторых случаях бывает такое, что проблема обусловлена некорректной работой системы старта ДВС. При этом сам стартер может издавать нехарактерные для его работы звуки.

Окисление контактов АКБ

Если это так, и машина не заводится именно по этой причине, то вам придется потратить больше времени на ее выявление.

Ниже приведен список основных поломок, из-за которых не заводится дизель или бензиновый двигатель:

Механизм мог отключить или периодически выключаться из-за того, что в сети случилось короткое замыкание. В результате этого могла сгореть одна из обмоток — таким образом, механизм даже может задымиться. Кроме того, характерным симптомом для этой поломки является неприятных запах гари в проводке.
Выход из строя втягивающего реле. Это может привести к нарушению работы бендикса. Сам механизм отказывается контактировать с силовым агрегатом.
Произошло истирание зубов бендикса, соответственно, этот компонент не может сработать и завести агрегат в результате отсутствия контактов.
Произошла поломка в работе электрической схемы непосредственно стартера. Мог перегореть один из проводов либо выйти из строя один из контактов (автор видео — NazipovValera).

На стартер не подаётся напряжение с аккумулятора

Если раздаётся щелчок, но моторчик стартера при включении ЗЗ не крутится, причина может заключаться в обрыве электропроводки на участке, соединяющем АКБ со стартером. Но такие симптомы характерны для большинства вышеописанных неисправностей, так что для точного диагностирования потребуется тестер и контрольная лампочка. Это наглядно видно на этом рисунке:

При обрыве силового провода, соединяющего «плюс» аккумулятора с контактом «30» втягивающего реле, стартер будет бездействовать, хотя реле будет щёлкать, как и прежде. В отдельных случаях проблему удаётся диагностировать банальным внешним осмотром проводки, но чаще всего потребуется тестер, который мало кто из водителей возит с собой. Так что дорожный ремонт здесь маловероятен.

Что делать, если долго крутит стартер при пуске двигателя

Несмотря на то, что пуск двигателя ложится практически полностью на стартер и аккумулятор, нельзя забывать и про другие элементы, которые участвуют в решении данной задачи. Можно выделить следующие наиболее распространенные причины, почему долго крутится стартер при запуске мотора:

Загрязненный фильтр тонкой очистки топлива. Если используется топливо низкого качества или в бензобак попадает различный мусор – песок, пыль, камни, то со временем засорится фильтр тонкой очистки топлива. Это приведет к сложностям при поступлении топлива в камеру сгорания, из-за чего будут возникать трудности при пуске двигателя и его работе. В такой ситуации нужно менять фильтр тонкой очистки на новый и прочищать бензобак от скопившихся загрязнений;

Выше приведены наиболее распространенные проблемы для любого типа двигателя, но также можно выделить характерные неисправности для инжекторных и карбюраторных моторов.

Долго крутит стартер на инжекторном двигателе

Характерной проблемой инжекторного двигателя, из-за которой долго приходится прокручивать стартер для пуска мотора, является ошибка в бортовом компьютере. Решается данная проблема двумя способами:

Перепрошивкой бортового компьютера в сервисном центре (либо сбросом ошибок);
Обнулением памяти бортового компьютера, путем отключения аккумулятора. Необходимо сбросить с минусовой клеммы аккумулятора провод на 15-20 минут, чтобы ошибки автоматически удалились из памяти бортового компьютера, если они были в нее записаны.

Долго крутит стартер на карбюраторном двигателе

Инструментом для диагностики проблем в карбюраторном двигателе являются свечи. Их необходимо выкрутить и осмотреть состояние электрода, по цвету нагара на котором можно определить наличие проблем в двигателе:

Темно-красный, коричневый нагар говорит о низком качестве используемого топлива. Вероятнее всего в таком топливе имеются примеси металла;

Черный или белый нагар – обогащенная или бедная топливовоздушная смесь, соответственно. Необходимо проверить систему подачи топлива, фильтры, карбюратор;
Светло-коричневый цвет нагара на электроде является индикацией нормальной работы двигателя.

Если долго крутится стартер при пуске двигателя, первым делом проверьте аккумулятор, а уже потом все остальные элементы двигателя. В большинстве случаев именно недостаток заряда аккумулятора является причиной сложностей при старте мотора.

Источник

Свечи

Еще одна причина — залитые бензином свечи, чья задача состоит в воспламенении топлива. Если элементы установлены давно, они постепенно загрязняются. Каждый автопроизводитель указывает интервалы проверки и замены свечей в регламенте на техническое обслуживание. Кроме того, необходимая информация указана в сервисной книжке или в руководстве по эксплуатации автомобиля.

Залитая бензином свеча зажигания

Когда водитель пытается многократно и безуспешно завести машину, свечи сильно заливает бензином. После этого они уже точно не сработают. Чтобы исправить ситуацию, выкрутите и просушите их.

Свечи можно залить и на карбюраторном моторе. Но особенно актуальна описанная ситуация для современных машин с электронным впрыском, когда водитель по незнанию начинает многократно давить педаль газа, что в данном случае только вредит.

Ремонтируем стартер на авто с инжекторным двигателем

Снимаем грязезащитные щитки, причем как основные, так и дополнительные. Данное действие невыполнимо, если у вас нет торцового ключа на 8. С его помощью необходимо отвернуть по 4 винта, которые находятся на основном щитке, а точнее, на его боковом и переднем креплениях, а также 2 болта, располагающиеся на дополнительном. Есть еще и нижний винт, но он имеет другой диаметр. Для его извлечения потребуется торцовый ключ на 10.
Теперь при помощи длинного торцового ключа на 13 отворачиваем болты, которые фиксируют картер сцепления и стартер. После этого откручиваем болты, при помощи которых стартер крепится непосредственно к кронштейну и растяжке впускного патрубка.
Убираем растяжки впускного трубопровода и очень аккуратно при помощи того же ключа отворачиваем гайку выпускного коллектора, после чего снимаем щиток.
Отсоединяем от клеммы АКБ тот провод, который у нас остался, и снимаем наконечник, находящийся на контактном стержне.
Вывод тягового реле необходимо освободить от провода 50, после чего изъять и сам стартер. Теперь его можно разбирать. Прежде чем сделать это, попытайтесь хорошенько очистить деталь от грязи, налипшей на нее.

После того как стартер оказался у вас в руках, порядок действий выглядит следующим образом (кстати, он абсолютно идентичен для любых типов мотора вышеуказанного авто):

проверяем втягивающее реле. После подсоединения 50 вывода реле к клемме «плюс» аккумуляторной батареи подсоединяем корпус стартера непосредственно к «минусу». Таким образом, станет понятно, есть ли проблема в самом реле или же она в чем-то другом. Если оно находится в рабочем состоянии, то при данном действии будет слышен отчетливый щелчок;
для проверки целостности обмоток нужно избавиться от крышки стартера и отсоединить щеточный узел. При помощи омметра следует проверить, есть ли замыкание на корпус стартера;
если результаты нашей проверки показали, что реле все-таки работает, достаем якорь. Для этого отворачиваем болты крепления кожуха стартера, снимаем штопорную шайбу, а также прокладки. Затем следует отвинтить две гайки и полностью снять заднюю крышку. Таким образом, корпус обмотки стартера освобожден от шпилек;
отворачиваем гайку оси вращения эксцентрика и вынимаем ее из корпуса, отсоединяя якорь.

На этом процесс разборки стартера можно считать завершенным. Якорь, кстати, ремонту не подлежит, зато его с легкостью можно заменить на новый. Сборка стартера проводится в обратном порядке.

Ситуация, когда при повороте ключа в замке зажигания нет никакой реакции, известна практически каждому автомобилисту, особенно владельцам отечественных моделей. Если панель приборов светится, значит, причина заключается не в аккумуляторе, а возможно, в таком устройстве, как стартер. Нас интересует стартер на ВАЗ 2107, но так как данные устройства идентичны практически на всех автомобилях отечественного производства, значит и проблемы неисправностей у них одинаковые. Если не крутит стартер ВАЗ 2107, значит пришло время провести диагностику и отыскать поломку. Разберемся, почему же изделие для запуска двигателя может не функционировать.

Втягивающая щелкает, стартер не крутит

В том случае, когда проблема кроется в самом стартере, есть несколько причин, из-за чего это происходит.

Силовой провод, соединяющий обмотку стартера и тяговое реле, может перегореть и придти в негодность.
Обмотка якоря оборвалась или произошло ее замыкание.
Проблемы с вилкой в приводе бендикса.

Еще одна распространенная разновидность поломок — неисправность втулок стартера. Они выполнены в виде подшипников и расположены в передней и задней части стартера. Подшипники обеспечивают плавное вращение вала стартера.

При износе подшипников реле может щелкать, но сам стартер при этом не крутится и не заводиться двигатель. Это происходит из-за смещения вала со своей оси. Сопутствующими проблемами будут, в таком случае, замыкание обмоток, и плавка силовых проводов.

Нередки случаи замыкания электроцепи и возгорания двигателя. Не пытайтесь завести машину, удерживая ключ подолгу в положении старта. Лучше сделать несколько коротких движений ключом, при этом есть вероятность, что вал встанет обратно на свое место.

В случае обнаружения подобных проблем, имеющих уже довольно серьезный характер, следует обратиться к помощи специалиста для масштабного и трудоемкого ремонта.

Признаки неисправности втягивающего реле и электромотора

Стартер щёлкает, но не крутит

Такая неисправность появляется, когда втягивающее срабатывает и «выкидывает» бендикс, но электродвигатель не проворачивает коленвал.

Существует две причины:

На электромотор стартера не поступает напряжение.
Оно может поступать, но из-за слабого контакта в цепи, силы тока не хватает, чтобы крутить якорь, а соответственно бендикс.

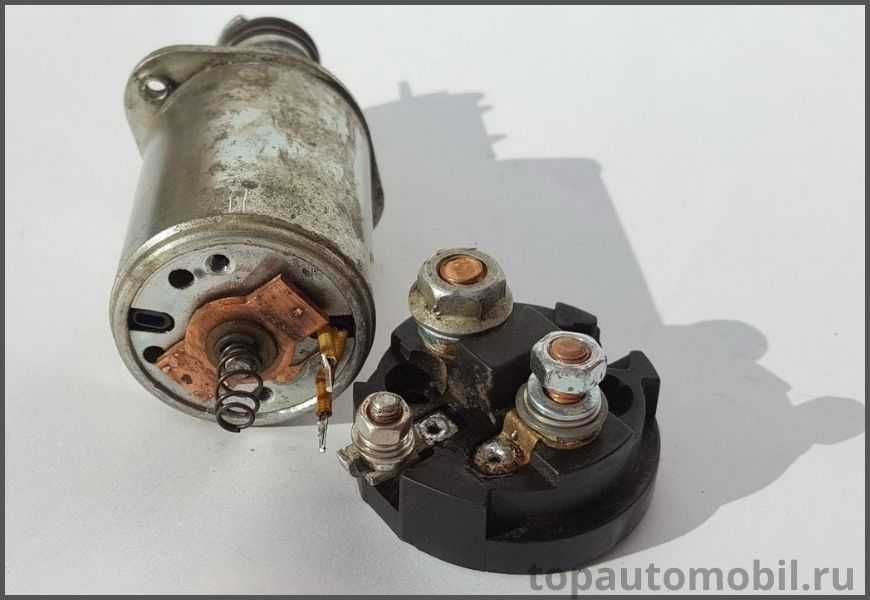

В первом случае во втягивающем реле подвижная пластина не замыкает пятаки силовых болтов. А значит, ток не течет от силового болта, где подключен провод от аккумулятора, ко второму болту, к которому прикручена «коса» электродвигателя. Между пластиной и пятаками образовался нагар, который препятствует протеканию тока от АКБ к электромотору.

Для второго случая характерна потеря контакта между гибким проводом от втягивающего до электромотора. Клеммы провода могут окислиться в месте его присоединения к силовому болту.

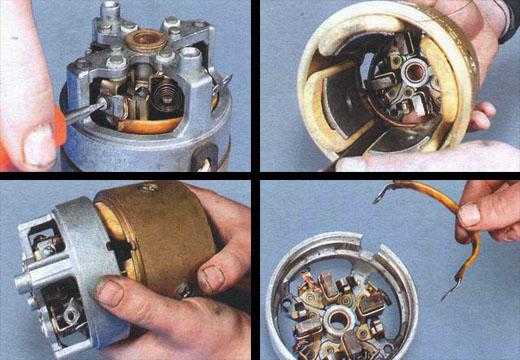

В электродвигателе неисправен щеточный узел:

Стерлись щётки. Да, такое тоже бывает от старости.
Протёрлась контактная площадка, к которой прилегают щётки. Реже, но тоже может быть.
Ослабли или «залегли» щеточные пружины. Они должны плотно придавливать щетки к площадке «коллектору». Со временем они теряют упругость или ломаются.

Реже встречаются обрывы в обмотках якоря. Были случаи, но тоже реже, обрывается провод щеточного узла к корпусу стартера или окисляется его контакт.

Стартер не щелкает

Нет напряжения на управляющем штекере, к которому прикручен провод от замка зажигания. Может быть нарушен контакт, банально «отошел» провод, или он окислился.
Неисправна втягивающая обмотка реле.
Разряжена аккумуляторная батарея. В этом случае лампы на панели приборов будут светиться в пол накала, вы сразу заметите эту неисправность.
Очень редко проблемы возникают в самом замке зажигания. В современных автомобилях неисправности стартера по этой причине возникают крайне редко, только на очень больших пробегах.

Стартер постоянно щелкает

Слышно, как выбрасывается бендикс, но он не фиксируется в маховике, а возвращается в исходное положение и опять «выстреливает». При этом можно слышать, как постоянно включается электромотор.

Это признак неисправности удерживающей обмотки втягивающего реле. Якорь втягивается, но не удерживается во втянутом положении. При этом обесточивается втягивающая обмотка, якорь, под действием возвратной пружины, выскакивает наружу.

При подобных признаках неисправности стартера, рекомендуется . Только так можно точно определить, где произошла поломка и можно ли её исправить.

Почему это случается

Причинами такого поведения стартера может выступать несколько факторов.

Для тех, кто, возможно, забыл, напомним: стартер – электродвижок короткого периода действия и по определению легко предположить, что для продолжительной работы он не предназначен. Во время торможения он зацепляется с маховиком, беря напряжение до 350А. Именно поэтому при вынужденной продолжительной работе устройство дает сбои.

Щелчок, который слышится при якобы поломке стартующего механизма, принадлежит на самом деле не ему, а его тяговому реле. Последнее имеет пару обмоток – одна предназначена для удерживания, вторая – для втягивания. Когда реле щелкает, это происходит из-за следующего. Одна обводка соответствующего назначения втягивает сердечник. Но в удерживающей обмотке образуется дефицит напряжения, и втягивающая упускает сердечник.

Так как тяговое реле в любой модели идентично, не имеет значения марка машины: ВАЗ, КИА или даже БМВ – принцип у всех одинаков.

Исправный механизм заводится максимум со второй попытки, но преимущественно с первой. Сломанный же и с трех не заведется. Потому не стоит издеваться над движком, пока аккумулятор не сядет.

После замены стартера машина не заводится

Мужики, я расстроен. Машина отказывается заводиться. На стартере заменили якорь, установили, а машина не заводится. Стартер крутит, но чуть-чуть не хватает ей, чтобы завестись. Машина простояла в гараже 2 суток, в гараже при плюсовой температуре, т.е. не замерзшая. Свечи залило, потом обжог их поставил на место, но все равно не хочет. Что может быть? Может какой датчик задел когда стартер снимал, ума не приложу. Да и еще, когда зажигаение включаешь, что-то начинает гудеть (как в трансформаторной будке).

Напомню, что я ее в мороз пытался завести и спалил якорь на стартере

правила

Задающим вопрос:

Здесь вы можете рассчитывать на помощь подводящую вас к самостоятельному решению проблемы, но за готовыми решениями к специалистам по месту жительства. В заголовке темы указываете название модели автомобиля и год выпуска, в подзаголовке – суть проблемы. Прежде чем открывать тему прочитайте «Правила форума».Коллегам: Не стоит выдавать готовые решения, даже если они вам известны, тем более если это попытка угадать.

Профиль Группа: Актив Сообщений: 15 Пользователь №: 11810 На форуме с: 27.09.2008

Имеет предупреждений: (0%)

Здравствуйте. Дело было так. Вышел из строя стартер, машину заводили с толкача. Стартер самостоятельно заменили на чужой запасной, наш отдали мастеру перебрать. После замены машинка через день перестала заводиться, поворачиваешь ключ – тишина. Стартер, который чужой, исправен точно, . Электрик в сервисе поставил дополнительное реле от акб к стартеру- машинка стала заводиться. Пришло время менять чужой стартер на родной, уже исправный. Поменяли, и все повторилось. Машинка завелась раза четыре и все. И доп. реле не помогло. Аккумулятор новый, исправен, заряжен. Клеммы зачищены, плюс и масса прикручены надежно, силовые провода тоже. Красный силовой провод от акб к стартеру проверили. Контакты в втягивающему тоже проверили, зачистили -ни фига. Замок зажигания, провода, предохранители и реле в салоне- все электрик проверял еще тогда, не в этом дело. Просто не знаю на что и думать- все варианты перебрали.

Прикол. Когда теребили черный провод «массу» к стартеру – сначала слабо запищала сигналка, потом вдруг перестала работать, как и блок дверей. Я не знаю, как сигналка у нас работает, ее при прежнем владельце устанавливали, может, это она глючит и стартер блокирует? Она странно так мигала и звук и до этого пропадал. Что это может быть.

Срабатывает только втягивающее реле

Бывает, что после поворота ключа двигатель не заводится, при этом водитель слышит лишь слабые щелчки, которые издает втягивающее реле, пытающееся вытолкнуть бендикс в исходное положение и замкнуть монеты электродвигателя. У большинства шоферов сразу возникает мысль, что оно вышло из строя, а значит, его нужно срочно заменить.

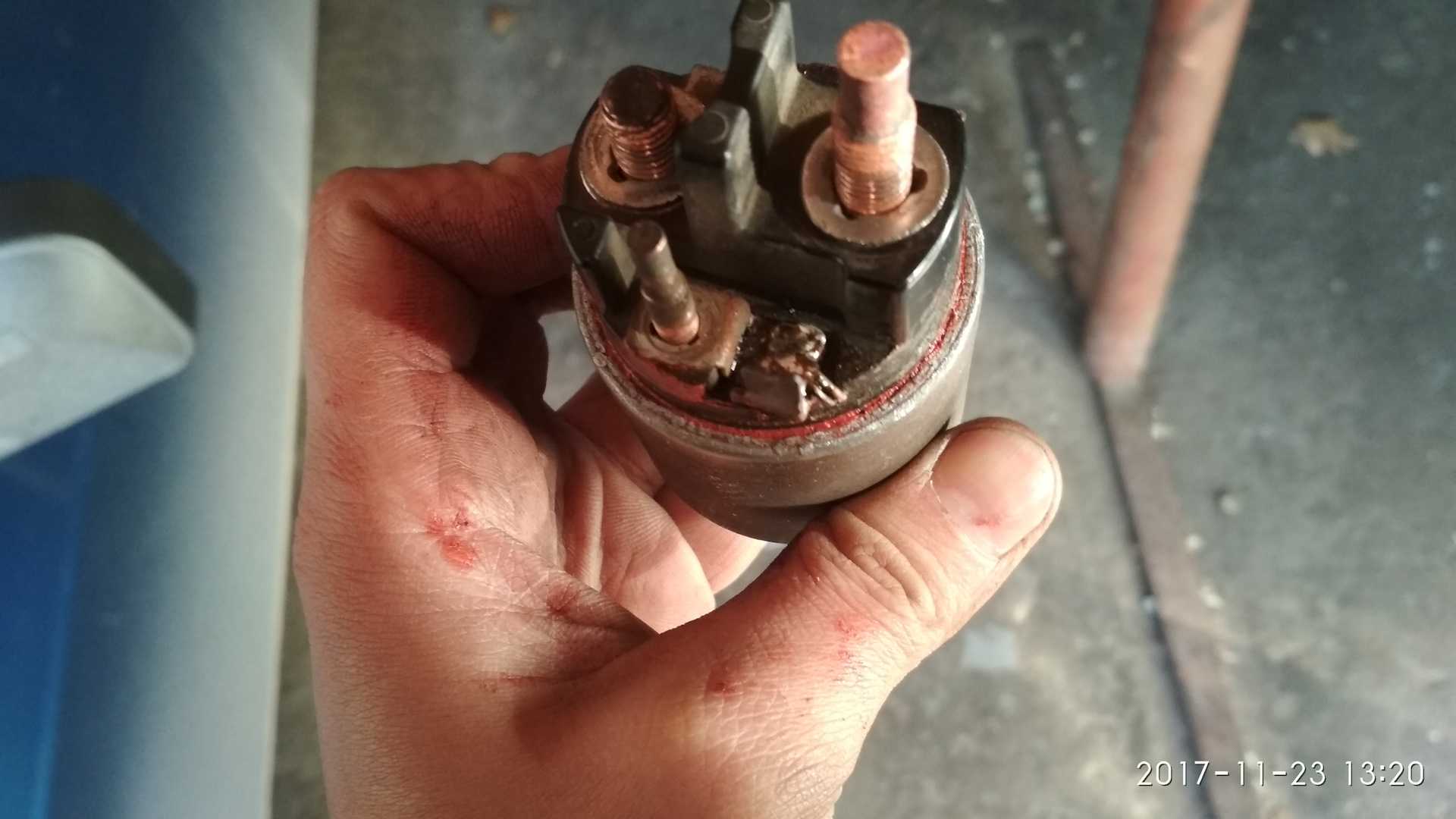

Втягивающее реле

После установки нового, стартер начинает нормально работать, корректно запуская двигатель. Но оказывается, что зачастую проблему можно решить быстрее и дешевле.

Во многих случаях достаточно просто затянуть контактную гайку между электромагнитным реле и пускателем. Со временем из-за окисления, попадания жидкости и грязи контакт ухудшается и его недостаточно для запуска электродвигателя, через который протекают большие токи.

Для такого ремонта понадобится всего несколько минут и подходящий ключ. При замене втягивающего приспособления этот контакт просто зачищается и крепко держится, в результате чего достигается нужный эффект.

Меняем стартер своими руками

На машинах ВАЗ-2107 стартер – одна из тех деталей, заменить которую сможет каждый водитель самостоятельно. Чтобы снять старую запчасть и установить новую, следует придерживаться такого порядка действий:

Отключают аккумуляторную батарею (минусовую клемму).
При помощи ключа № 10 откручивают нижний болт, который держит стартер.
Ключом на 13 откручивают следующие три болта, так, чтобы можно было сдвинуть агрегат.
Снимают корпус воздушного фильтра.
Снимают щиток, отсоединяют провод от положительной клеммы стартера. То же самое нужно проделать и с тяговым реле.
Снимают стартер.
Монтаж нового устройства производят в обратном порядке.

Как видите, замена стартера (ВАЗ-2107 или любой иной модели — не суть важно) – задача довольно простая

Как проверить втягивающее реле

Проверить ВР можно двумя способами — не снимая с автомобиля и после снятия вместе со стартером. Если вы предполагаете, что сигнал с замка — теряется где‐то в цепи — проведите сначала обычный тест на автомобиле, затем — по результатам, узел можно будет снять и проверить более точно — мультиметром.

Проверка не снимая с автомобиля:

Поставьте машину на ручник, убедитесь, что она стоит на нейтральной передаче.
Включите зажигание, оставьте ключ в замке.
Снимите с управляющей клеммы ВР разъем (тонкий провод).
Отверткой замкните клемму с верхним силовым болтом (плюс от АКБ).

Если после этого машина завелась – проблема в управляющей цепи (импульс с замка не приходит на клемму). Если стартер и дальше щелкает, но не крутит – проверяйте приборы по отдельности. Для этого «тяговое» нужно отсоединить от корпуса стартера (снимать с машины их проще вместе, а затем – разъединить).

Проверка после снятия:

Включить мультиметр в режим звуковой «прозвонки».
Соединить один щуп прибора с управляющей клеммой.
Второй – с нижним силовым болтом (клемма на щетки).
Если идет сигнал — втягивающая обмотка цела.
Оставив первый щуп на клемме, второй приложить к корпусу.
Если идет сигнал — удерживающая катушка — тоже цела.
Установить устройство вертикально, на якорь, выводами вверх.
Накинуть щупы на болты — один на верхний, другой — на нижний.
Нажать на реле, вдавив якорь до упора.
Если есть звук — силовые клеммы корректно замыкаются, пластина работает.
Если звука нет, но табло выдает цифры — не работает. Причина — постороннее сопротивление.

Проверка втягивающего реле мультиметром

При выявлении хотя бы одной поломки, деталь идет под замену на новую, или заведомо исправную. Если обе катушки целы, а пластина нормально замыкает «пятаки», остается провести испытание усилия, с которым запчасть двигает плунжер якоря. Для этого – сначала измерьте свободный ход плунжера, вставив реле на место в корпус, до плотного касания петлей рычажка вилки, и замеряйте линейкой расстояние между корпусом электростартера и самого втягивающего. Вытащите деталь, утопите плунжер до касания пружины, теперь отложите на плунжере полученное расстояние, от края корпуса. Отметьте (маркером или шилом).

Силовая проверка:

Зафиксируйте два провода одним концом на «массе» (корпусе) детали.
Один из этих проводов соедините с минусовой клеммой АКБ.
Наденьте на плюс АКБ третий провод с о штекером.
Одной рукой прижмите деталь к поверхности, «сжав» плунжер до отметки.
Наденьте штекер на разъем 50.
Коснитесь концом свободного провода (с корпуса) нижнего силового болта.
Если сердечник преодолеет сопротивление и втянется — проблемы нет, втягивающее реле — рабочее.

Для оценки усилия, нужно надежно зафиксировать устройство (за петлю на якоре) на ровном твердом основании. Поверхность не должна проводить ток — например, деревянный, или покрытый картонкой стол.

Причины щелчков при запуске двигателя, проверка и решения проблемы

Неисправности втягивающего реле

Таким образом, нетрудно додуматься до причин, по которым щелчок втягивающего реле может не сопровождаться срабатыванием стартера.
Простейшая из них – это проблемы с питанием: севший аккумулятор, окислившиеся клеммы. В момент, когда втягивающее реле включает обмотку стартера, происходит резкое падение напряжения, а с ним в строгом соответствии с законом Ома и тока в удерживающей обмотке. Энергии магнитного поля уже не хватает на то, чтобы противодействовать возвратной пружине втягивающего, и сердечник отходит наружу, разрывая цепь стартера. В зависимости от состояния автомобиля и аккумулятора это выливается как в одиночный щелчок стартера, так и в «пулеметную очередь» щелчков из-под капота.

Поэтому первое, что стоит проверить – это заряд аккумулятора, осмотреть клеммы на АКБ и при необходимости зачистить их. Уже гарантировав себе поступление электроэнергии «по назначению», приступаем к дальнейшей проверке.

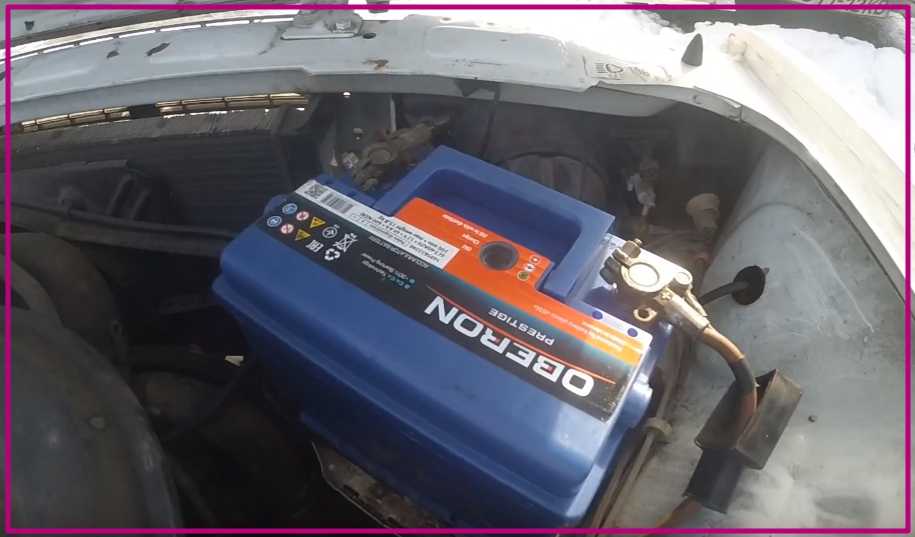

Неисправен аккумулятор автомобиля

Одной из самых распространенных причин того, что стартер начинает трещать и плохо крутит, это недостаточный заряд аккумулятора. Такие симптомы появляются, когда основной источник питания авто разрядился или поломан.

Чтобы уверится, что проблема кроется в аккумуляторе нужно проверить, как ведет себя система запуска мотора. Могут наблюдаться такие проблемы:

Отсутствие любого отклика на зажигание. Нет звуков, стартер не щелкает, не оказывает любых признаков жизни. Если обнаружена такая проблема, то проверьте работоспособность аккумулятора методом включения какого-либо электрического потребителя – магнитофона, осветительных приборов и т.п.
Приборная панель мигает и слышен треск втягивающего реле. В подобном случае, как правило, виноват аккумулятор.
Стартер щелкает и иногда затухает приборная панель.

В вышеперечисленных случаях изначально проверяется, насколько заряжен аккумулятор. Используется нагрузочная вилка или мультиметр. В подобном случае необходимо просто зарядить его.

Когда после проведенных манипуляций удалось выяснить, что аккумулятор исправен, тогда необходимо приступать к поиску иных причин отказа стартера крутиться.

Подгорание контактов во втягивающем реле

Признаки, указывающие на неисправности во втягивающем реле стартерного узла:

силовой агрегат удаётся запустить, но стартер тоже продолжает работать;
после включения ЗЗ на режим стартера раздаётся щелчок, но проворачивания коленвала не наблюдается;
после включения ЗЗ на режим стартера можно услышать, как стартер пытается раскручиваться (слышно натужное гудение), но коленвал не крутится.

Чтобы найти причину, почему втягивающее реле стартера щёлкает, привод мотора при этом не крутится, необходимо выполнить диагностику узла. Рассмотрим примерный алгоритм действий для ВАЗ-2110:

первое, что нужно сделать, – проверить целостность электропроводки, идущей к реле. Если обнаружится обрыв, меняем проводку;
если проводка целая, проверяем работоспособность реле. Потребуется посторонняя помощь – один человек проворачивает ключ замка, другой в моторном отсеке прислушивается к стартеру. Если щелчка нет – можно говорить о неисправном реле; при слышимости щелчка, но когда стартер не проворачивает вал, нужно проверить, не подгорели ли пластины в контактной группе. Нам потребуется простейший инструмент – плоская отвёртка. Отключаем от реле контактную группу и замыкаем отвёрткой клеммы, соединяющие АКБ со стартерной контактной группой. Таким образом, мы подаём напряжение непосредственно на стартерный моторчик, обходя втягивающее реле. Если стартер запустится, очевидная причина – неработоспособное реле;
в этом случае приступаем к измерению напряжения, подаваемого на реле. Нам понадобится тестер, один контакт которого цепляется на плюсовую клемму реле, а другой – на массу. После включения зажигания показания тестера должны быть в районе 12 В. Наблюдаете меньшее значение – причина в разряженном АКБ.

Что делать, если стартер не крутит?

Надежный запуск двигателя на автомобиле зависит от множества факторов и в первую очередь от исправности механизмов. На автомобиле ВАЗ 2107 установлен электрический стартер, который крутит маховик двигателя через подвижную обгонную муфту. В среде водителей ее часто называют бендиксом. Отказ стартера может быть вызван как неисправностями отдельных его деталей, или узлов так и банальным разрядом аккумуляторной батареи.

Обычно подобная ситуация возникает в зимнее время или после длительной стоянки автомобиля ВАЗ 2107 на открытой стоянке или в гараже. Характерными признаками является щелчки втягивающего реле стартера, замедленное вращение или полное его отсутствие. Устранение неисправности состоит в заряде аккумулятора при помощи специального устройства. После установки новой батареи легко убедиться, что стартер хорошо работает и раскручивает двигатель.

Самая быстрая и бюджетная модернизация — установка кулеров

Штатный отопитель ВАЗ 2105 не всегда справляется с холодной зимней погодойОсуществляемая своими руками доработка печки ВАЗ-2105 не потребует слишком больших трудозатрат и средств, если обладатель авто решит модифицировать штатное оборудование посредством установки кулеров на боковые дефлекторы. Стоит отметить, что усовершенствовать отопительное оборудование ВАЗ-2105 следует абсолютно всем, так как из-за нерациональной конструкции весь поступающий в салон воздух идёт вниз. Благодаря установке кулеров, которыми, как правило, комплектуются ПК, можно настроить поступление воздуха, идущее по сторонам. Специалисты рекомендуют приобретать такие приспособления, которые способны сделать не менее 1500 оборотов за минуту. Несмотря на то что сделанная своими руками доработка печки ВАЗ-2105 не потребует больших затрат и времени, это поможет повысить уровень комфорта.
