Ваз 2121 плохо греет печка

Печка дует холодным воздухом: возможные причины неисправности

Как устроена печка
Почему печка дует холодным воздухом
Как починить печку, которая дует холодным воздухом
Как промыть печку в машине

В большей части регионов России не обойтись без системы обогрева салона автомобиля. Однако порой можно столкнуться с ситуацией, когда с наступлением холодов возникает необходимость в обогреве, но включив печку, вы ощущаете, что из воздуховодов идет холодной воздух. В этой статье разберемся с тем, почему печка дует холодным воздухом, что делать в подобных обстоятельствах.

Как работает автомобильная печка

Попадающий в салон автомобиля теплый воздух вырабатывается за счет двигателя и охлаждающей жидкости. Омывая горячие части двигателя, антифриз их охлаждает. Формируемое таким образом тепло летом выбрасывается в атмосферу, в холодное время года жидкость, попадающая по патрубкам в радиатор, частично используется для обогрева салона.

Салон автомобиля оснащается электродвигателем с крыльчаткой, прогоняющим воздух сквозь горячий радиатор. Нагретый воздух распространяется внутри автомобиля. Температура регулируется количеством горячего антифриза, который проходит через печку. Для регулировки воздуха, дующего из печки, в ее корпусе имеются заслонки, управление которыми происходит благодаря моторедуктору блока управления. Регулировка скорости вращения вентилятора осуществляется также с этого блока, через реостат.

Мы рассказали о том, что представляет собой печка, теперь перейдем к выявлению неисправностей в ее работе. Благодаря грамотной проверке можно сэкономить не только время, но и деньги

Выполняя диагностику причин того, почему печка дует холодным воздухом, важно понять, что именно перестало работать. То есть в первую очередь необходимо определить, какой именно узел системы вышел из строя

Итак, рассмотрим, почему случается так, что не работает печка и дует холодный воздух.

Принцип работы системы кондиционирования воздуха

Для комфортного пребывания в автомобиле в летний период нужна система, которая будет охлаждать приходящий с улицы воздух. И если с отопителем всё более или менее ясно, то вот откуда взять холод горячему двигателю, предположить сложнее. Лучший способ объяснить, как работает кондиционер автомобиля – описать, что происходит с хладагентом при движении по системе. Начнем наше описание с компрессора. Он находится под капотом авто и приводится в движение за счёт вращения коленчатого вала двигателя.

Компрессор представляет собой простой насос, который прокачивает хладагент по системе. Горячий фреон под высоким давлением проходит через трубку к конденсатору.
Конденсатор стоит перед радиатором автомобиля, выглядит так же и делает то же самое, что и радиатор: он использует проходящий через него поток, чтобы охладить газ. Горячий хладагент при остывании конденсируется в холодную жидкость.
Теперь жидкий фреон течёт через трубку высокого давления к клапану. В зависимости от марки авто этот клапан называется либо тепловым, либо расширительным клапаном.
Клапан пропускает только небольшое количество фреона, а также уменьшает давление, создаваемое компрессором.
Холодный хладагент низкого давления поступает в испаритель, который похож на радиатор печки. Но поскольку фреон холодный, то поток, который проходит через него, охлаждается.
За циркуляцию воздуха через испаритель отвечает тот же вентилятор отопителя.

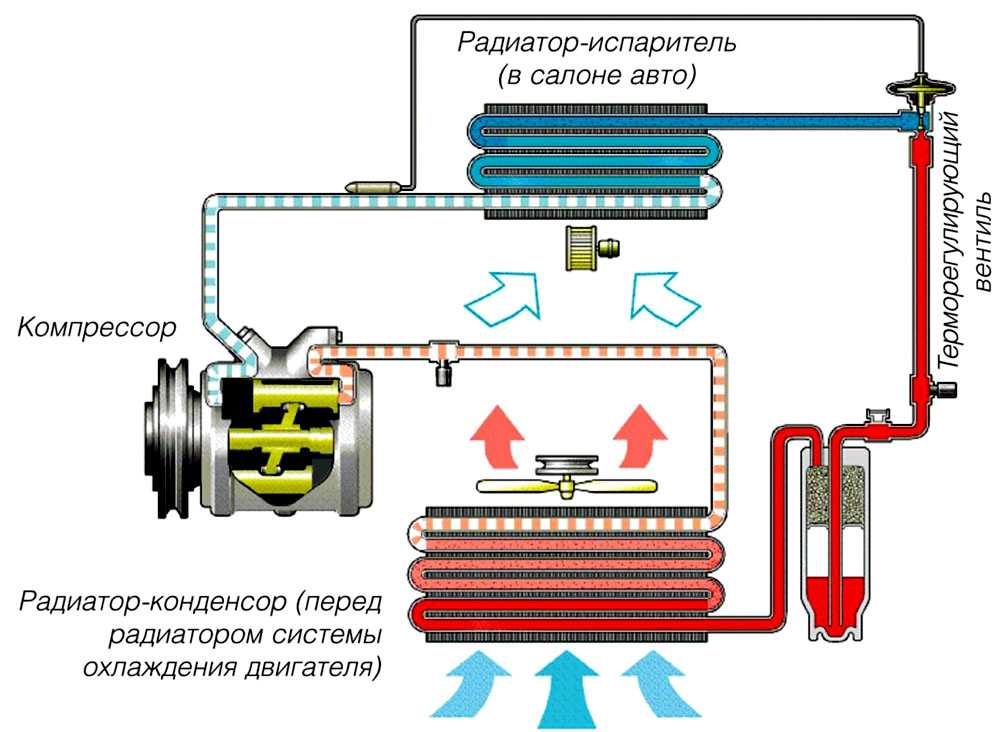

Схема работы системы кондиционирования воздуха

После завершения цикла хладагент поступает обратно в компрессор через трубку низкого давления, начиная цикл заново. Регулировка степени охлаждения и интенсивности обдува также возлагается на водителя.

Эти системы очень важные и полезные, от их работы зависит не только комфорт, но и безопасность. И если раньше автомобили оснащались кондиционерами только в дорогих комплектациях, то сейчас эта опция имеется уже в базе. Обе системы (отопления и кондиционирования) находятся в одном блоке. Переключение потоков (от радиатора к испарителю) происходит за счёт перемещения заслонки. Многие замечали, что при длительной поездке становится либо невыносимо жарко, либо холодно (в зависимости от того, что включено). Для того чтобы сделать температуру в салоне комфортной, нужно оборудовать машину автоматическим регулятором. Отличие её от простого кондиционера с печкой в том, что они имеют общую электронную систему управления с набором датчиков. Водителю достаточно раз выставить нужные параметры, и климат-контроль сам выберет, что нужно включить в данных погодных условиях. Работа климата заключается в считывании информации с датчиков и принятии решения, что именно требуется включить в данный момент, и с какой интенсивностью. После того как температура в салоне достигнет заданной, климатический контроль перейдёт в режим поддержки. Боле продвинутые системы имеют дополнительные датчики определения температуры за бортом и датчики солнечного света, чтоб реагировать на любые изменения. В более дорогих версиях авто климат-контроль может быть двух, трёх и даже четырёхзонным, чтобы каждый мог установить себе нужные параметры.

Двигатель

Если вы решили затронуть тему двигателя, то здесь придется разбираться более тщательно. Не занимайтесь тюнингом своими руками, если отсутствует элементарное понятие об устройстве и особенностях работы элементов силового агрегата.

Чтобы доработать мотор Шевроле Нивы, можно влезть в конструкцию силового агрегата, поменять некоторые элементы или выполнять другие операции.

Среди наиболее популярных решений выделяют такие:

Смена коленчатого вала и установка новых поршневых колец. Это позволяет увеличить объем мотора примерно на 0,1 л. Изменение кажется незначительным, но по факту технические характеристики улучшаются;
Замена форсунок. Выбирая качественные и эффективные форсунки, топливо расходуется лучше, сгорает с большей пользой для мощности и динамики;
Дроссельная заслонка. Про нее советую почитать отдельно;
Установка нового блока управления. Расширит возможности в плане чип-тюнинга;
Изменение геометрии мотора. Это делают с помощью увеличения диаметра клапанов и колодцев толкателей выпускного и впускного канала;
Герметизация клапанов. Так вы повысите реальную мощность мотора примерно на 10%;
Пламегаситель. Его устанавливают вместо стандартного катализатора. Меняет работу выхлопной системы и положительно влияет на динамику Шевроле Нивы.

Но все подобные доработки требуют значительных знаний и серьезного вмешательства в техническую составляющую кроссовера.

Потому большинство автовладельцев выбирают чип тюнинг.

Электрические обогреватели

фото: lifewire.com

В Скандинавии очень популярны электрические обогреватели для автомобилей (предпусковой обогреватель мотора). В блоке двигателя установлен нагреватель. Питание осуществляется через провод, подключаемый к городской электросети.

На Севере России автомобилисты также очень часто применяют такой подход. Но у него есть минус — нужна инфраструктура, в частности висящие электророзетки для подключения проводов.

В регионах страны, где морозы приходят время от времени (например, Центральный регион РФ), электрообогреватель ставить бесполезно. В таких местностях лучше использовать предпусковой подогреватель типа Webasto.

Самарский Нива Клуб

в ниве будет тепло?

Офлайн
Клубень
55 сообщений
Репутация:
Сообщение
Личные данные

Офлайн
Модераторы
344 сообщений
Репутация: 1
Сообщение
Личные данные

Офлайн
Пользователи
32 сообщений
Репутация:
Сообщение
Личные данные

Офлайн
Клубень
55 сообщений
Репутация:
Сообщение
Личные данные

Shade, пытаюсь выложить фото,но с телефона не получается:(

Офлайн
Модераторы
344 сообщений
Репутация: 1
Сообщение
Личные данные

Офлайн
Клубень
367 сообщений
Репутация:
Сообщение
Личные данные

Офлайн
Модераторы
344 сообщений
Репутация: 1
Сообщение
Личные данные

подозревая что печка от Фрост для Урбанов под кондиционер (по качеству, сделана на коленке). других вариантов модорнизированой печки в продаже не вижу

( 1 оценка, среднее 4 из 5 )

Как осуществляется переделка печки на Ниве 21213 своими руками?

Переделка печки на Ниве 21213 своими руками необходима при сбое в работе системы отопления автомобиля. Медлить с этим не стоит, ведь неравномерная термическая регуляция приводит к запотевшим стеклам или обледенению. В любом из указанных случаев ухудшается обзор происходящего на дороге. Неисправность вызывает износ отдельных элементов устройства или заводской брак.

Диагностирование неисправности

Потребуется переделка печки, поставляемой в штатной комплектации, в профилактических целях. Много времени процедура не отнимет, зато предотвратит множество проблем в будущем. Водительский опыт говорит о том, что первые сильные морозы подкосят «здоровье» устройства. Список основных слабых мест выглядит следующим образом:

оптимальный диапазон рабочей температуры модели 2121 от -5 до +10°С;
неспособность прогреть воздух в салоне, если за бортом -8°С и ниже;
при увеличении мощности обдува не происходит увеличение температуры;
при езде на II передаче шум от печки Нивы становится существенным.

Именно поэтому лучше заблаговременно принять необходимые меры. Альтернатив у водителя немного. С одной стороны, все остается на своих местах. Отопительное устройство используется на минимальной мощности. Во время мягких зим подобное еще терпимо, но с приходом настоящих холодов условия станут невыносимы. С другой стороны, несложно потратить несколько часов для исправления ситуации.

Дальнейшее развитие событий идет следующим образом. Если отопление в машине работает на ½ мощности, можно ограничиться незначительным ремонтом. Главное — убедиться в отсутствии шумов и посторонних стуков, иначе Нива 21213 должна немедленно отправиться на технический осмотр.

Наличие неприятного звукового сопровождения говорит о необходимости замены устройства. В специализированной торговой сети представлены готовые варианты отопительных механизмов на Ниву. При желании таковой собирается самостоятельно.

При покупке выбираются оригинальные детали или аналоги. Главное, чтобы они имели сертификат качества. В противном случае поставить их нельзя. Нелишним будет переписать технические данные транспортного средства, чтобы не превысить рекомендованные заводом-изготовителем параметры.

Технические тонкости процедуры

Эффективность работы новой отопительной системы на Ниве определит не стоимость купленных деталей, а их качество. Для работы понадобятся следующие элементы: автомобильный резистор, отопитель восьмерки и «улитка». Ошибочно полагать, что подойдут только «родные» запчасти для ремонта отопительного устройства. Главное требование — техническая совместимость.

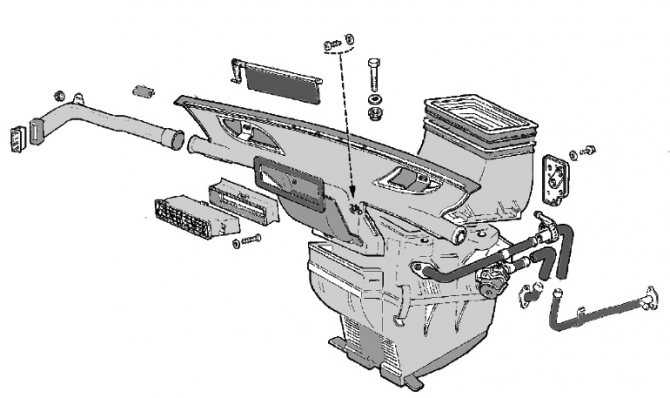

Если возникают сомнения, ясность внесет чертеж системы отопления. Дальнейший порядок действий выглядит следующим образом:

Вырезать новое посадочное отверстие. Делается это аккуратно, ведь от качества подготовительного процесса зависит надежность эксплуатации системы обогрева. Рекомендуется поместить двигатель в воздуховод как можно ниже, иначе устройство будет упираться в капот. Допускать подобного не стоит, иначе вентилятор печки долго не продержится.
Плавно вывести питание двигателя из воздуховода. Для этого используется выходное отверстие.
Правильная установка подразумевает надежное закрепление двигателя в воздуховоде. После этого автомобильным герметиком уплотняются все без исключения места креплений. Настоятельно рекомендуется ничего не пропустить. В противном случае из-за вибрационных нагрузок и воздействия внешних факторов схема подключения печки будет нарушена.
Взять 2 пластины из нержавейки, которые адаптируются под размеры сопла и верхнего проема. Измерения проводятся несколько раз. Педантичность исключит необходимость последующей доработки.
При помощи гаечного ключа и отвертки снимается установленная заводом-изготовителем задвижка. Использовать инструменты необходимо аккуратно

Достаточно одного неосторожного движения, чтобы 21213 потребовал дорогостоящего ремонта.
Рекомендуется отказаться от еще одного отопительного устройства в машине. Вторая печка тепла не добавит, а вот нагрузку на «движок» увеличит в несколько раз.
Завершается процесс монтажом нового воздуховода с двигателем.

Проверяется отопительная система нового образца пробным включением. Рекомендуется плавно переключать режимы. На каждом из них устройство должно находится не менее 5-7 минут. Задача водителя — убедиться в том, что работа системы не сопровождается посторонними шумами и вибрацией.

Замена радиатора печки

Система отопления достаточно надёжна, но как и всему достаточно надёжному, и ей приходит свой срок. Чаще всего достаётся патрубкам и кранам, последним дистанцию может покинуть радиатор печки. Нива ВАЗ 2121 и её модификации 21213 и 21214 не исключение и проблемы с радиатором могут ждать и их. Поэтому проблему лучше предупредить, чем столкнуться с ней в поле морозной ночью.

Внезапное похолодание в салоне Нивы ещё не означает, что нужно что-то срочно менять или ремонтировать. Для диагностики не обязательно ехать и на СТО, все можно выяснить самостоятельно, имея простейший набор инструментов и голову на плечах. Собственно, отсутствие тёплого воздуха в воздуховодах может быть следствием нескольких неисправностей:

воздушная пробка в системе отопления; забитые воздуховоды; неработающий или неправильно работающий мотор отопителя; забитый радиатор печки.

Совершенной неожиданностью для водителя может стать забитый воздухозаборник. Это особенно актуально для Нивы, которая дружит с бездорожьем. В воздухоприемник могут попасть пыль, листва, ветки, другие дары лесов, которые там абсолютно не нужны. Неисправный мотор отопителя даст о себе знать сразу, но радиатор при этом будет исправно прогреваться, а если же он забился или потёк, то замена ему светит.

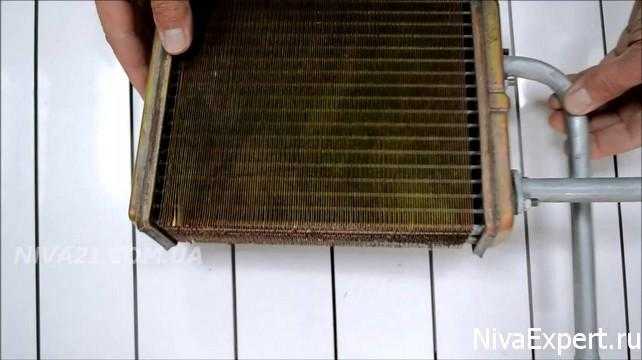

Перед тем как заменить радиатор печки Нива, стоит сто раз подумать, нужно ли его менять на новый. Возможно, лучше прочистить или запаять старый, поскольку конвейерный продукт всегда лучше детали из фонда запчастей. Хотя, это зависит от года выпуска автомобиля. В принципе, особого выбора радиаторов отопителя по типам нет — есть только медные и алюминиевые модели. Споры о том, какой из них лучше, не закончатся никогда, потому что медь и алюминий — совершенно разные металлы с совершенно разными характеристиками.

А если оперировать ценами, то медный, конечно, дороже. Его цена может быть в пределах 2,5 тысячи рублей в то время, как алюминиевый будет стоить не более 1800. Есть у алюминиевого теплообменника ещё одна хорошая способность — он быстро нагревается. Пожалуй, это все его плюсы. Медная деталь разогревается дольше, вместе с тем:

дольше держит тепло, у меди высокий показатель термической инерции; медь достаточно эластична и не так часто трескается по швам, как алюминий; медный радиатор всегда можно восстановить, починить, прочистить, запаять, а алюминиевый — никак.

Поменять радиатор отопителя довольно просто, хотя это может занять полдня времени

Именно поэтому мы и акцентировали внимание на качестве запчастей, чтобы не переделывать работу несколько раз. Достаточно придерживаться технологии, собрать все отвёртки, которые есть в гараже (желательно с коротким жалом), набраться терпения и приступить к поэтапной замене:

Слить антифриз из основного радиатора и блока цилиндров, хотя если система герметична, достаточно перекрыть канал отопителя. Лучше предохранить салон от попадания антифриза, поскольку часть его неминуемо окажется на ковриках в салоне.

Демонтировать центральную консоль, полку под бардачком и хорошо бы снять рычаг переключения передач, будет мешать. Демонтировать нижний воздуховод, можно снять и с ним, но так удобнее. Открутить винты крепления кронштейна радиатора. Ослабить или открутить винты крепления передней панели справа и слева, полностью панель снимать не нужно.

Снять тяги с крана печки, демонтировать кожух с вентилятором. Демонтировать радиатор отопителя, предварительно аккуратно сняв патрубки и слив из них антифриз.

Новый радиатор устанавливается на место в обратном порядке, после чего нужно убедиться, что в системе не образовалась воздушная пробка. Таким образом можно сэкономить как минимум 2500 рублей, которые попросили бы за эту работу на сервисе. А за эти деньги лучше купить качественный радиатор, который прослужит ещё десяток лет.

Снятие радиатора печки ВАЗ-2121

Процедура снятия радиатора печки на вазовской «Ниве» не требует особых навыков и умений

Важно подготовить заранее необходимые материалы и инструменты. Большинство инструкций по ремонту автомобильных печек содержит рекомендацию по сливу охлаждающей жидкости перед началом работ

На практике многие автолюбители ограничиваются сливом только той части антифриза, которая находится в самом радиаторе и ближних патрубках системы охлаждения.

Подготовка инструментов

Для работ по замене радиатора потребуются следующие инструменты:

пассатижи;
шлицевая отвёртка;
крестовидная отвёртка;
набор маркеров для идентификации проводов;
гаечный накидной ключ на «7»;
гаечный накидной ключ на «10»;
торцевой ключ на «7»;
торцевой ключ на «10».

Порядок работ по демонтажу радиатора

Все операции необходимо выполнять в такой последовательности:

Отвернуть левый саморез крепления вещевой полки. Саморез откручивается крестовой отвёрткой
Отвернуть два самореза правого крепления полки. Правая сторона полки крепится к обивке салона
Открутить центральный крепёж полки от щитка передка

Центральная часть полки откручивается от щитка передка
Осторожно опустить правую сторону полки. Правый край полки свободно опускается вниз
Вывести левую сторону полки из панели центральной консоли

С левой стороны полки имеется специальный шип
Отвернуть саморез крепления облицовки тоннеля пола к панели крепления радиоприёмника. Нижняя часть панели тоже зафиксирована саморезом
Открутить саморезы левого и правого крепления центральной панели. Процесс показан с правой стороны, с левой стороны выполняется аналогично
Снять панель радиоприёмника. Панель отводится в сторону
Отсоединить колодки проводов от панели радиоприёмника. Колодки проводов отсоединяются, чтобы убрать полностью панель радиоприёмника
Полностью демонтировать панель. После отключение проводов панель свободно снимается
В моторном отсеке ослабить хомуты крепления шлангов к патрубкам радиатора. Ослабление хомута показано на примере нижнего патрубка, аналогичная операция выполняется и с верхним
Отвернуть винты крепления уплотнителя от щитка передка. Винты откручиваются торцевым ключом с головкой на «7»
Снять уплотнитель. Снятый уплотнитель позволяет вывести патрубки радиатора из моторного отсека
В салоне ослабить гайку крепления тяги привода крана. Гайка крепления откручивается ключом на «7»
Снять тягу привода крана отопителя. Тяга снимается с рычага крана
C правой стороны кожуха вентилятора вывести из-под скобы тягу крана отопителя. Тяга отсоединяется от кожуха вентилятора
Отсоединить пружинные скобы крепления кожуха. Скобы поддеваются шлицевой отверткой
Снять кожух и вентилятор. Кожух с вентилятором отводится в сторону
Вынуть радиатор. После снятия вентилятора радиатор аккуратно вынимается из своего отсека
Отвернуть крепление кран от радиатора. Кран и патрубки отворачиваются ключом на «10»
Снять кран отопителя. Снятый кран проверяется на герметичность
Извлечь нижнюю гайку крепления крана к радиатору. Нижняя гайка часто выпадает и теряется
Отсоединить исходящий патрубок.Две гайки крепления откручиваются ключом на «10»

После демонтажа следует провести тщательный осмотр радиатора на предмет засоров решётки и течи из трубок. По результатам проверки принимается решение о возможности ремонта или установке нового радиатора.

Видео: установка радиатора

Процесс замены радиатора печки на классической «Ниве» изучен многими автовладельцами вдоль и поперёк. По сути, порядок действий похож на всем семействе классики АвтоВАЗа

Тем не менее при работах следует соблюдать осторожность и технику безопасности. После окончания ремонта перед выездом на дороги общего пользования необходимо убедиться в том, что все узлы и механизмы автомобиля работают в штатном режиме

Только после этого следует начинать повседневную эксплуатацию машины.

(11 голосов, среднее: 4.4 из 5)

Ремонт и замена печки автомобиля «Нива Шевроле» своими руками

Диагностика неисправностей, ремонт и замена элементов печки ВАЗ 2113-15 своими руками

Диагностика неисправностей, ремонт и замена радиатора печки Chevrolet Lanos своими руками

Доработки печки на Ниве 21213. Тепла мало не бывает

Многих людей интересуют доработки печки на Ниве 21213. Интерес этот связан с просто отвратительной работой этого элемента конструкции. Если при небольшом морозе и наличии ватных штанов проблема практически не ощущается. То вот уже при – 10° окна обмерзают настолько, что начинаешь ощущать себя танкистом, который глядит на мир через смотровую щель. Вот поэтому, водители и стараются исправить косяки производителей, и довести до ума в целом неплохой отопитель. Собственно говоря, ничего особенного для этого не требуется, практически каждый человек может справится с этой задачей. Доработки печки на Ниве 21213 бывают довольно разными. Самым простым вариантном будет доведение до ума воздуховодов. Но, многие идут еще дальше, и практически полностью переделывают печку. Как поступить, решать вам. Многое зависит от вашей любви к комфорту. Ниже рассмотрим наиболее популярные варианты переделки отопителя.

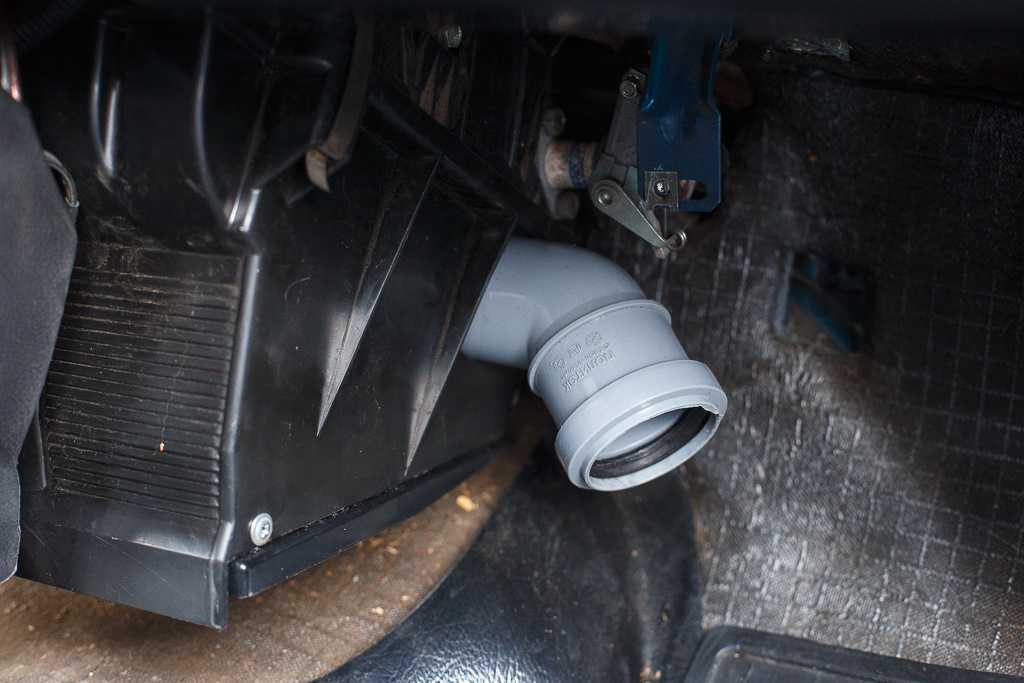

Воздуховоды

. Наверно только отечественные инженеры могут сделать не только прочные стены с хорошей слышимостью, но и воздуховоды отопителя с большим количеством щелей. Благодаря этой особенности, теплый воздух рассеивается под торпедой, не попадая в салон. Это болезнь всех модификаций Нивы. Лечится проблема довольно просто. Берем силиконовый герметик, и промазываем им все соединения рукавов. Главная сложность этой работы в тяжелом доступе к деталям, придется приловчиться, чтобы все сделать правильно.

Видео Как Снять Блок Управления Отопителем Нива Шевроле

ручки регулятора направления воздушного потока;
переключатель высокоскоростного режима работы вентилятора.

После того как все три переключателя демонтированы, вооружитесь отвёрткой и, немного ею поддев, снимите рычаг управления циркуляцией воздуха. Сейчас для вас ничто не будет препятствовать, вы сможете без затруднений снять саму облицовку блока управления. Так же аккуратненько подденьте в нескольких местах отвёрткой и извлеките её. Под облицовочной панелью вы обнаружите два шурупа, открутить которые для вас будет просто, воспользовавшись крестообразной отвёрткой. После таких действий сможете аккуратненько извлечь сам блок управления. С оборотной стороны вы увидите, что к блоку присоединена колодка проводов, подсоединённых к переключателю режимов скоростей, непременно, вытащите и её. Точно так же найдите колодку проводов, подключаемых к лампам подсветки, их тоже отсоедините. Если на вашем автомобиле установлен кондюк, тогда для вас необходимо дополнительно отсоединить шланги от вакуумного выключателя.

Чуток ниже вы обнаружите скобу, удерживающую оболочку тяги привода заслонки. Её для вас необходимо поддеть аккуратненько отвёрткой. Точно так же проделайте с другими тягами, обеспечивая полное отсоединение блока управления.

Как вы смогли наглядно убедиться, нет особенных сложностей при проведении демонтажа блока управления. Но вы осознаете, что проделывать такие манипуляции ради энтузиазма, практического опыта, конечно, не следует. Нередко приходится снимать блок, если перегорели лампы подсветки. Сменять их просто, довольно прокрутить патрон в обратном направлении, вытащить его, сменять лампу, а потом совершить все деяния в оборотном порядке.

Также приходится разбирать блок управления, когда вы обнаруживаете, что отопитель вашей Chevrolet Нивы не работает либо работает с большенными неуввязками.

Очень нередко выходит со строя сам электронный блок управления печкой, установленный на вашу Ниву. В данном случае придётся для вас обратиться всё-таки за помощью к квалифицированным электрикам, так как снять блок вы можете, но выявить причину задачи вы не можете. Для проведения таких работ очень принципиально иметь различный инструмент, приборы, тестеры и устройства, также принципиально владеть хорошими познаниями в электрике.

Итак, если вы недовольны тем, как работает печка на вашей Chevrolet Ниве, для вас не нравится то, что салон авто прогревается медлительно, тогда действуйте смелее, отыскиваете предпосылки, устраняйте задачи, вооружившись советами и необходимыми инструкциями, и услаждайтесь хорошей работой авто.

Устройство печки автомобиля «Нива Шевроле»

Автомобиль «Нива Шевроле» оснащён отопителем жидкостного типа. Он обеспечивает подачу тёплого воздуха в салон и охлаждение двигателя, перегрев которого может привести к печальным последствиям и дорогостоящему ремонту.

Без кондиционера

Система отопления «Нивы Шевроле» состоит из следующих элементов:

вентиляционный воздуховод;
воздуховод обогрева лобового стекла;
промежуточный корпус;
фильтр воздухозаборника;
вентилятор;
воздуховод обогрева салона;
воздуховод обогрева ног;
радиатор отопителя.

Интенсивность подачи горячего воздуха регулируется с помощью заслонок. Система воздуховодов распределяет поток тепла на различные участки салона: ветровое стекло, боковые стёкла, ноги, двери и пр. Кроме этого, имеется четырёхскоростной переключатель подачи воздуха.

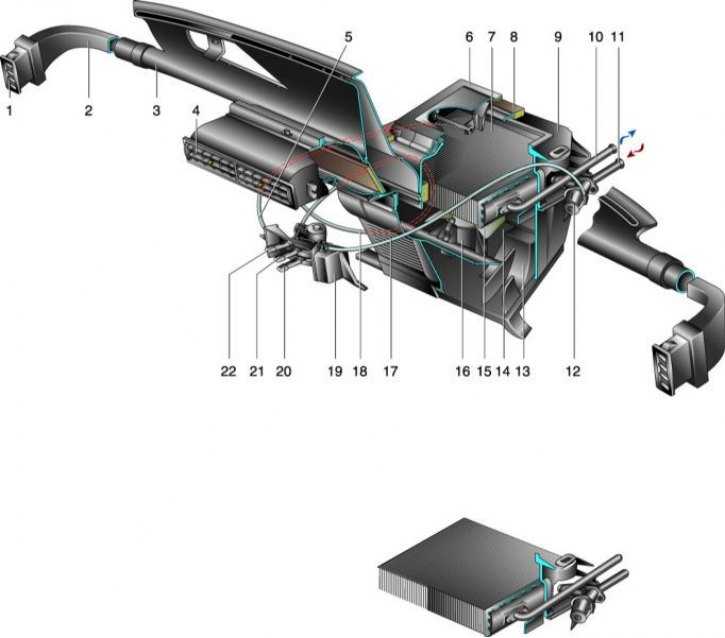

Система отопления салона автомобиля «Нива Шевроле», где 1 — воздуховод бокового дефлектора; 2 — воздуховод ветрового стекла; 3 — промежуточный корпус; 4 — промежуточный воздуховод; 5 — корпус фильтра очистки наружного воздуха; 6 — корпус вентилятора системы отопления и вентиляции; 7 — центральный дефлектор; 8 — воздуховод обдува ног переднего пассажира; 9 — облицовка блоков управления; 10 — передний воздуховод обдува ног пассажиров заднего сиденья; 11 — задний воздуховод обдува ног пассажиров заднего сиденья; 12 — отопитель в сборе; 13 — воздуховод обдува ног водителя; 14 — боковой дефлектор

С кондиционером

Система кондиционирования позволяет регулировать температуру и влажность воздуха в салоне. Перед включением кондиционера запускается включается вентилятор отопителя, а рукоятка регулятора температуры устанавливается на минимум. Практически вся система кондиционирования расположена в подкапотном пространстве. В салон между отопителем и электромотором выведен лишь испаритель, обеспечивающий теплообмен между поступающим воздухом и хладагентом.

Схема отопителя и кондиционера, где 1 — корпус отопителя; 2 — подводящий патрубок радиатора отопителя; 3 — отводящий патрубок радиатора отопителя; 4 — корпус испарителя кондиционера; 5 — отводящий патрубок испарителя; 6 — подводящий патрубок испарителя; 7 — корпус вентилятора; 8 — трос управления заслонкой подачи внешнего воздуха

Хладагент при движении по трубкам испарителя поглощает тепло и переходит в газообразное состояние. Рёбра испарителя охлаждаются, и холодный воздух вентилятором направляется в салон и снижает температуру. Газообразный хладагент из компрессора под давлением поступает в конденсатор, охлаждается и переходит в жидкое состояние. После этого жидкость подаётся в ресивер, а из него — в редуктор испарителя, где снова переходит в газообразное состояние. Начинается новый цикл.

Замена вентилятора

Опытные автовладельцы рекомендуют не останавливаться на достигнутом и продолжить дорабатывать печку, проводя тюнинг вентилятора.

Некоторые предлагают избавиться от вентилятора, установленного производителем, а взамен его установить вентилятор с «восьмёрки».

Если вы тоже решились на проведение такой замены, вам нужно дополнительно определиться, оставите ли вы штатное управление печкой родное или также замените его «восьмёрочным» аналогом.

Определившись со вторым вариантом действий, позаботьтесь о приобретении таких дополнительных элементов:

переключатель скоростей вентилятора;
дополнительный резистор для печки.

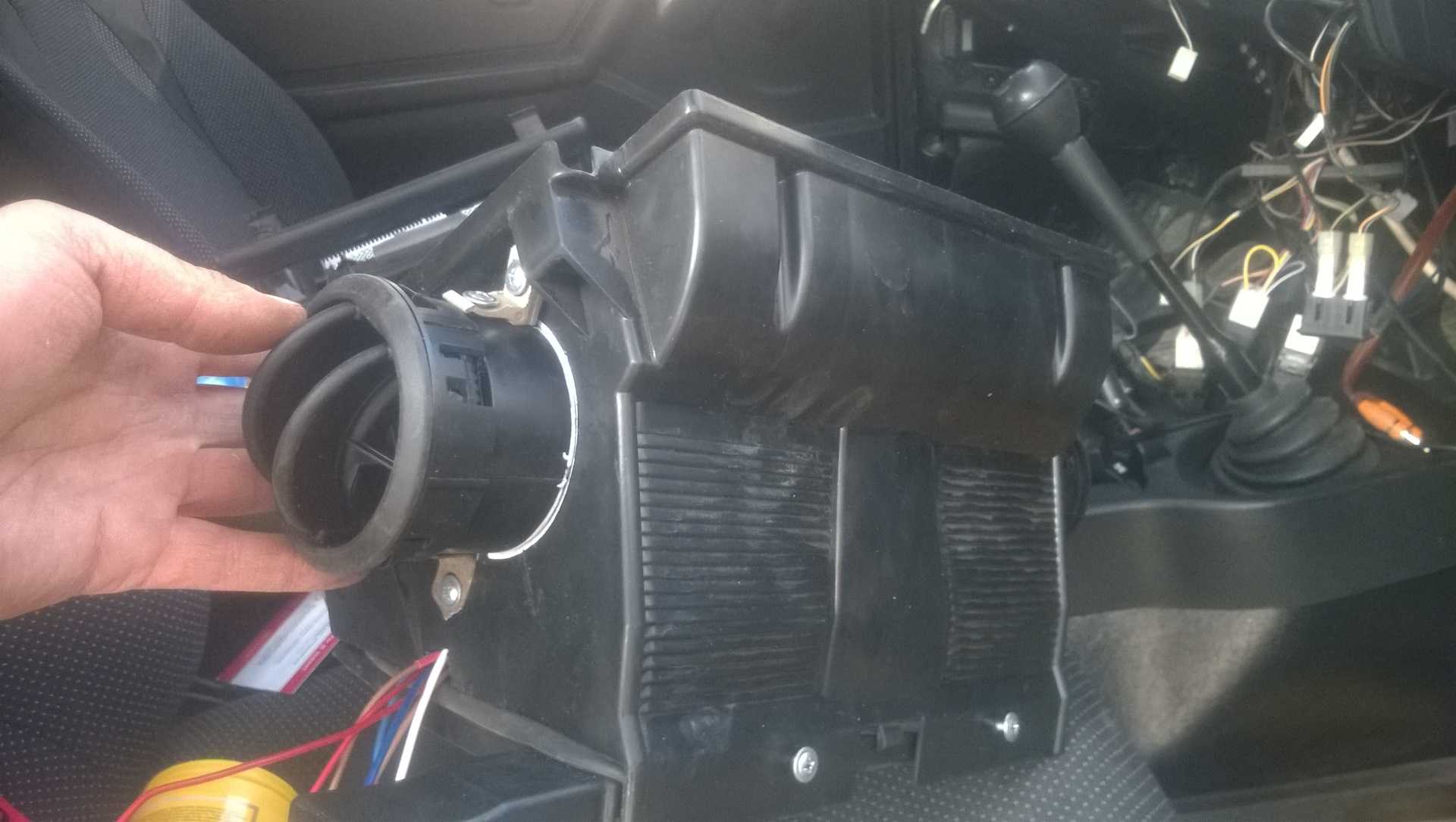

Итак, после того как вы полностью подготовили все необходимые составляющие, можно приступать непосредственно к процессу доработки вентилятора.

Первоначально следует демонтировать старую коробку вохдухопритоков. К сожалению, невзирая на то, что для этого требуется выкрутить всего лишь четыре гайки, обойтись без посторонней помощи не удастся. Напарнику будет нужно удерживать винты под капотом, тогда как вы будете их выкручивать, воспользовавшись ключом-трубкой.

После этого можно беспрепятственно извлечь воздухозаборник. Почистите его, если он в этом нуждается, а затем срежьте небольшое количество пластика, чтобы обеспечить достаточное пространство для работы нового вентилятора.

Установите вентилятор и внимательно осмотрите, что может выступать в качестве помех для работы установленного вентилятора. Если таковые преграды обнаруживаете, аккуратно их срезайте.

После того как вы убедитесь, что больше нет ничего, что может препятствовать работе вентилятора, зафиксируйте его при помощи герметика.Вокруг сопла вентилятора находятся небольшие зазоры, важно их устранить, прикрыв любым материалом. Это позволит предотвратить утечку тёплого воздуха

Теперь собранный вентилятор внедряется обратно в то пространство, в котором ранее «обитал» его старый аналог. Всё надёжно закрепляется и проверяется закрытие и открытие капота. В отдельных случаях после внедрения «инородного» вентилятора не удаётся нормально закрывать капот.

Если всё нормально, подсоедините все провода, а также установите новые элементы управления. По завершении выполненных работ обязательно проконтролируйте свой результат в действии.

Печка должна работать отлично, а в салоне автомобиля очень быстро должен распространяться тёплый воздух.
