Бюджетный лифт нивы

Варианты лифтовки

Как и где вы будете делат ь лифт для своего кроссовера, решайте сами. Постараюсь рассказать про все нюансы этой процедуры, чтобы вам было понятно, чего ожидать и к чему готовиться.

Скажу сразу, что кузовной лифт поднимает весь кузов путем использования подставок, доработки шланга и прочих деталей. В теории подобный тюнинг очень простой, но в случае с Нивой его не используют. А все почему? Да потому что у Нивы 2121 и других представителей серии отсутствует рама. Была бы рама, тогда вопросов нет.

Отсюда делаем вывод, что для нашей Нивы оптимальным решением станет подвесной лифтинг. Он дает следующие преимущества:

увеличивает проходимость кроссовера;
поднимает всю машину;
позволяет устанавливать колеса большего размера без необходимости подрезать арки;
обеспечивает автомобилю более привлекательный внешний вид;
делает Ниву идеальным авто для рыбалки, охоты и езды по самым сложным участкам дорог и бездорожья.

Если поднять машину примерно на 45 мм, добиться лифта в 50 мм или даже взять высоту в смелые 60 мм, удастся без труда вставить в заводские арки колеса диаметром до 29 дюймов. Не забывайте, что установки больших колес влияет на расход топлива.

Многие ошибочно считают, что проще вырезать арки, вставить туда шины на 33 дюйма и поднять тем самым авто. На практике при таких решениях машина поднимается незначительно. Самое главное, на геометрическую проходимость это не сильно влияет. Я бы рекомендовал поставить одновременно колеса на 31 дюйм и выполнить лифт. Такая комбинация обеспечит наилучший результат. Только грамотно выбирайте себе диски на авто и не забывайте о сезонных правилах хранения резины.

Сделаю одно замечание. При лифтовке у машины сокращается срок службы внутреннего ШРУСа и заводского пыльника. Чтобы исправить проблему, попробуйте поменять внутренние пыльники на ШРУСе на наружные, а также опустите РПМ (редуктор переднего моста) на 10 мм. Так удастся уменьшить угол работы ШРУСа.

Читать новости о новой Ниве

Лифт Нивы 2121 своими руками: чертежи, размеры
Лифт подвески «Нива» своими руками. Как осуществить лифт передней и задней подвески автомобиля «Нива»?
Лифт Нивы 2121 своими руками: чертежи, размеры || Нива лифт подвески проставки
Нива шевроле лифт подвески
Лифт подвески Шевроле Нива: правила, способы и пошаговая инструкция
Лифт подвески на ниве самостоятельно
Лифт Нивы 2121 своими руками: чертежи, размеры || Лифт комплект на ниву шевроле рейтинг
Лифт подвески нива 2121 своими руками чертежи

Увеличиваем клиренс Нивы ВАЗ-2121 21213 21214 2131 (лифт подвески)

По-другому увеличение клиренса называют лифтом и это делается не только из-за красоты, для внедорожника это «жизненный» вопрос. Именно расстояние от днища до земли определяет проходимость машины. Лифтинг подразделяется на две большие группы: кузовной и ориентированный на подвеску. Первый вариант более проще и безопаснее. Во время кузовного увеличения дорожного просвета практически не изменяется центр тяжести автомобиля, соответственно не меняется и управляемость, к тому же даже элементарная шайба здесь может быть использована в качестве проставки.

Самым простым вариантом увеличения дорожного просвета для Нивы является установка металлических проставок под пружины передней и задней подвески, передние пружины ставим от автомобиля «Волга», а задние амортизаторы покупаем с увеличенным ходом штока, например, от «ГАЗели». Такой тюнинг подвески Нивы является самым примитивным и результат получается таким же. Главный плюс такого лифтинга — неизменность центра тяжести машины. В других параметрах наблюдается сплошные минусы, например, устанавливается предельный рабочий угол в ШРУСах, а это приводит к их быстрому износу. Так же будут быстро рваться пыльники, так как они находятся в постоянно натянутом положении. Мы хотим получить максимальный эффект и при этом минимизировать истощение ресурса подвески. Для этого лифтинг начнем с установки колес большего размера и лишь после этого будем дорабатывать элементы подвески. Однако установить большие колеса не так просто. Первая проблема — маленький размер колесных арок, туда резина может не влезть. Решить проблему можно элементарным способом, взять болгарку и вырезать лишний металл. Только при этом нужно быть предельно аккуратным, дабы не срезать ничего лишнего.

Грузовые шины Грузовые шины Шины для спецтехники

Другой момент — при повороте колеса Нивы, резина будет цепляться за кузов. Самое простое решение — ставим колесные диски с увеличенным вылетом, но так мы создаем себе дополнительную проблему — меняется нагрузка на ступичные подшипники, они начинают изнашиваться. Выбирая большие колеса для Нивы, имейте в виду, что у двигателя есть определенный предел мощности, так что если поставить слишком большие колеса, то внедорожник может попросту не тронуться с места. Максимальный размер увеличения колес — 25 процентов от первоначального размера. Теперь переходим к подвеске. В передней части Нивы приподнимаем нижние площадки пружин, делается это путем установки проставок. Таким образом увеличивается нагрузка на верхние рычаги передней подвески. Дабы предотвратить их преждевременный износ, возросшую нагрузку направляют на рычаги, которые монтируем между ними и шаровыми. Теперь рулевые тяги будут упираться в стабилизатор, так что нам будет нужно поменять местами рычаги поворотных кулаков и переворачивать наконечники рулевых тяг. Однако на этом тюнинг Нивы еще не завершен. Нам нужно поменять амортизаторы, пружины, РТИ, резиновые пыльники внутренних гранат и отрегулировать отбойники пружин. Что касается задней подвески Нивы, то сюда мы монтируем новые чашки задних пружин и кронштейны крепления амортизаторов. Помимо этого придется удлинить верхние штанги заднего моста.

http://ladaautos.ru/niva-2/kak-uvelichit-klirens-dorozhnyj-prosvet-niva-2121.htmlhttp://www.syl.ru/article/191656/new_niva-tyuning-vaz—niva—legkovoy-avtomobil-povyishennoy-prohodimostihttp://kuruh.ru/vaz-2121-nivahttp://l2rv.ru/info/kakoj-klirens-u-nivy-2121/http://tuningtaza.ru/%D0%A3%D0%B2%D0%B5%D0%BB%D0%B8%D1%87%D0%B8%D0%B2%D0%B0%D0%B5%D0%BC-%D0%BA%D0%BB%D0%B8%D1%80%D0%B5%D0%BD%D1%81-%D0%9D%D0%B8%D0%B2%D1%8B-%D0%92%D0%90%D0%97-2121-21213-21214-2131-%D0%BB%D0%B8%D1%84%D1%82-%D0%BF%D0%BE%D0%B4%D0%B2%D0%B5%D1%81%D0%BA%D0%B8.html

Назначение

С завода Нива Шевроле поставляется с пружинами, как спереди, так и сзади. Главное назначение этих устройств — поглощение всех ударов подвески, возникающих при попадании колес в выбоины и на бугры. Располагаются они в просвете между колесом и рамой автомобиля, за счет чего и происходит сглаживание ударов от дороги.

Для их изготовления используется специальная сталь высокой прочности. Количество витков устройства влияет не только на качество амортизации, но еще и на расстояние расположения кузова от подвески.

Задние пружины многие владельцы Шевроле Нивы модернизируют, устанавливая проставки или усиленные детали.

Готовые комплекты

Полный комплект промышленных деталей для подъема Нивы 2121 (и другие моделей разных годов выпуска) можно приобрести в автомагазинах. В них входят проставки под амортизаторы, удлиненные и более жесткие пружины к ним, усовершенствованные, регулируемые тяги и штанги, кронштейны для крепления шлангов и т. д. Никаких дополнительных деталей для такого тюнинга автомобиля приобретать не нужно. Если вы не хотите использовать готовый комплект, можно изготовить нужные части самостоятельно. Правда, это значительно увеличит время, затраченное на доработку конструкции Нивы.

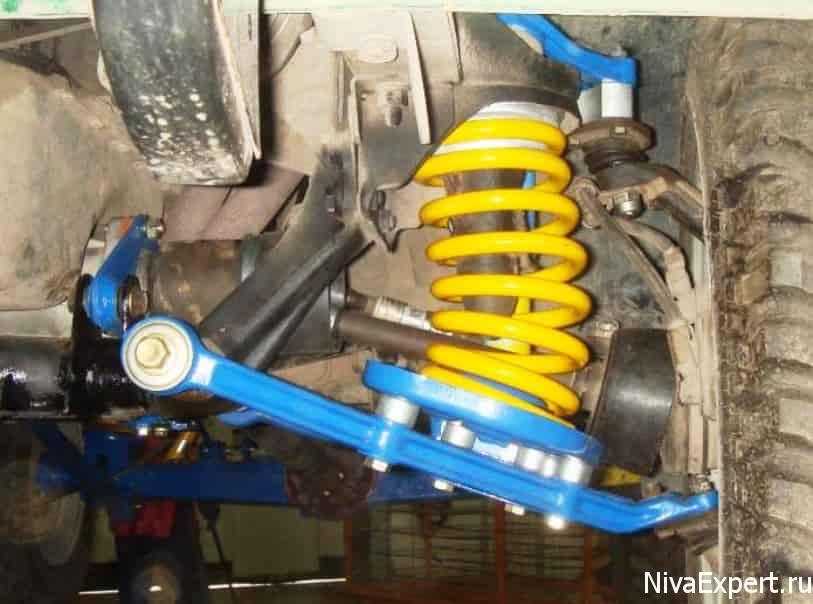

Усовершенствованную подвеску можно увидеть на следующих фото.

Мы разобрались, как поднять Ниву 2121 своими руками. Определяющим фактором при подъеме автомашины является необходимый размер (и профиль резины) устанавливаемых колес. Именно исходя из их размера нужно корректировать резку арок или ходы подвески. Если же сначала подняли Ниву, то подобрать колеса будет куда сложнее.

Как увеличить дорожный просвет у Нивы

Вам понадобится

Стяжки пружин подвески (короткие для передних и длинные для задних). Набор рожковых и накидных ключей с набором торцевых головок. Болгарка. Тиски. Домкрат. Для задней подвески: пружины ВАЗ-2104 и проставки для задних пружин от ВАЗ-2101-2107, амортизаторы от Газели или импортные, верхние продольные реактивные тяги от ИЖ-2126. Для передней подвески: пружины от Шевроле-Нивы, амортизаторы от этого же авто или импортные, прижимные шайбы пыльников шаровых опор в качестве проставок.

Инструкция

Перед началом работ вывесите Ниву на подъемнике. При отсутствии подъемника поднимите домкратом и установите на подставки под кузов. Вывешивание автомобиля снижает риск его падения и ускоряет процесс лифтования.

Поднимите заднюю часть автомобиля на максимальную высоту и зафиксируйте. Фиксация автомобиля должна быть надежной, т.к. при производстве работ машина будет сильно раскачиваться. Отверните от заднего моста тягу ограничителя тормозного усилия, тройник заднего контура тормозов, нижние и верхние крепления амортизаторов. Тройник снимите. Снимите амортизаторы и задние пружины. При необходимости отсоедините крепление троса ручного тормоза.

В верхние чашки пружин установите проставки, поставьте новые пружины. Домкратом поднимите задний мост до высоты, нужной для установки амортизатора. Установив новые резинки в амортизатор, поставьте его. Прикрутите сначала верхнее крепление, затем нижнее, но окончательно не затягивайте. Амортизатор перед установкой прокачайте, для чего сожмите его 6-7 раз до упора. Опустите заднюю часть автомобиля на землю.

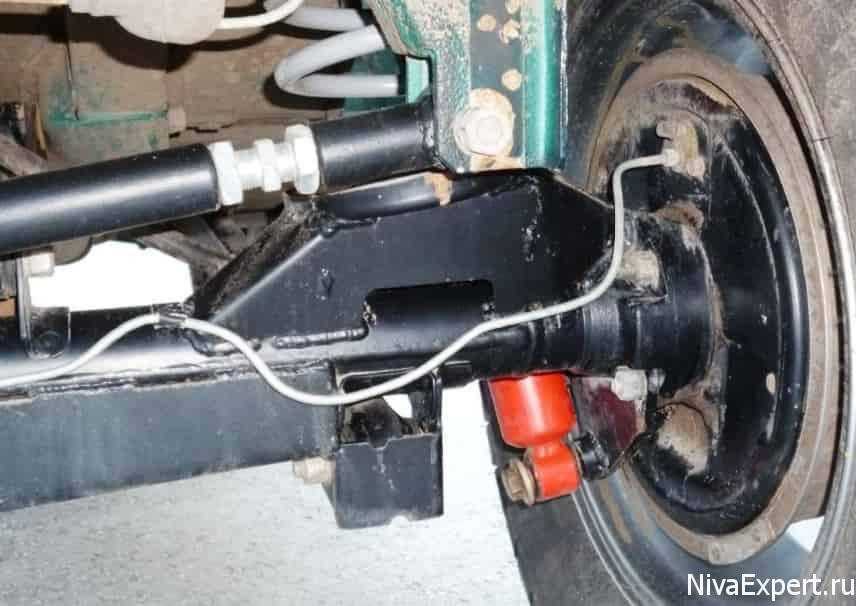

Снимите обе верхние реактивные тяги с заднего моста. Установите новые реактивные тяги, не заворачивая окончательно болты. Домкратом поднимите задний мост за редуктор. Поворачивая мост прикрутите тяги к кузову. Окончательно не затягивайте. Опустите задний мост. Немного попрыгайте на заднем бампере, чтобы установленные резинки амортизаторов встали свободно и развернулись.

Не поднимая автомобиль, окончательно заверните все незатянутые гайки. Установите на место тягу ограничителя тормозного усилия и отрегулируйте его. Тройник удлините с помощью подходящего шланга и установите на место.

Ослабьте гайки передних колес. Поднимите переднюю часть автомобиля и надежно зафиксируйте. Снимите колеса. Очистите от загрязнений шаровые опоры, рычаги и амортизаторы. Снимите пружины. Извлеките амортизаторы, отвернув верхнее и нижнее крепление. Снимите передний стабилизатор, отсоединив его крепление к кузову и нижнему рычагу подвески. Для повышения проходимости, не ставьте его обратно. Отверните болты крепления верхней и нижней шаровых опор. Извлеките пружины, освободив их от стяжек.

Установите стяжки на новые пружины, а сами пружины – на автомобиль. Домкратом поднимите нижние рычаги подвески до высоты, необходимой для установки амортизаторов. Установив на амортизаторы новые резинки, поставьте амортизаторы. От верхнего отбойника отрежьте 60-70% его высоты. Приверните шаровую опору к нижнему рычагу. На верхней шаровой опоре соберите проставку из 13-ти прижимных пластин, обваренных между собой. С помощью длинных болтов прикрутите верхнюю шаровую опору к верхнему рычагу. Если необходима устойчивость Нивы на асфальте, установите передний стабилизатор.

Полезный совет

После лифтования подвески заново отрегулируйте углы установки колес.

В каких случаях делают лифтинг Нивы

Увеличение клиренса — трудоемкая процедура. Она требует специальных навыков и инструмента. Поэтому лифтинг, как правило, выполняется на СТО. Однако при наличии умений можно установить лифт-комплект своими руками

При этом необходимо уделить внимание следующим моментам:

Лифтинг требует комплексного подхода. Одновременно с увеличением клиренса нужно менять амортизаторы и реактивные тяги. Иначе лифт подвески сделает машину непригодной к эксплуатации.
Справа в задней части кузова находится бензобак с трубками вентиляции. Это нужно учитывать, если кроме лифтинга вы решите увеличить колесные арки.
При сильном изменении клиренса следует установить удлиненный тормозной шланг и отрегулировать отбойники. Также придется перенастроить работу регулятора давления в заднем тормозном контуре.

Установка колес с большим внешним радиусом. В этом случае мастера сталкиваются с ограничением — слишком большие шины не помещаются в колесные арки. Приходится расширять их или выносить колесо за пределы авто, устанавливая удлиненные ступицы.

Монтаж проставок. Данный метод позволяет слегка приподнять кузов и не требует больших трудозатрат.

Установка увеличенных пружин. Этот способ дороже, но позволяет добиться большей высоты подъема кузова.

Смещение вниз передней балки. Для этого придется приварить специальные крепления на лонжероны и установить удлиненные рычаги.

Установка удлиненных пружин и проставок под шаровые опоры. Простой и недорогой способ сильно увеличить клиренс.

Всю работу мы разделим на две части. На первом этапе у нас будет модернизироваться передняя подвеска, на втором – задняя. Итак, приступаем к работе. Для начала снимаем колеса и отпускаем сайлентблоки. Далее под шаровую опору устанавливаем домкрат, под последний ставим доску и поднимаем машину до тех пор, пока пружина не будет сжата.

После этого устанавливаем стяжки на пружину, стягиваем ее и откручиваем крепление амортизатора. Дальше извлекаем нижнюю и верхнюю шаровые опоры и снимаем стабилизатор. Отпускаем рычаг и демонтируем пружину. Как далее делается лифт подвески? «Нива» пока остается в неподвижном состоянии, и в это время мы отворачиваем в сторону ступицу колеса и ставим ее на подставку

Важно при этом не повредить тормозные шланги

Как поднять Ниву 2121?

Прежде чем узнать, как лифтануть Ниву и что это даст в целом. Изначально рассмотрим несколько вариантов тюнинга.

Перед тем, как лифтовать Ниву своими руками, нужно определиться, как это правильно сделать и что для этого нужно. Профессиональные мастера различают кузовной и подвесочный тип лифтовки.

Кузовной – используется для подъема кузова с помощью полиуретановых проставок. Такой вид тюнинга считается самым простым вариантом, как задрать Ниву, требующий мелких работ (например, доточить шланг). Но при этом такой способ не подойдет для моделей 2121, 21213, 21214, потому что, эти автомобили не оснащены рамой. Рамную конструкцию (лишь задней подвески) имеет Нива 2329. Тогда как поднять Ниву 21213? В этом случае подойдет второй вариант.

Подвесочный – считается наиболее оптимальным вариантом для улучшения проходимости и надежности автомобиля в условиях бездорожья. С его помощью можно не только поднять авто, но и установить диски большего диаметра без необходимости резать арку. Если Вам удастся поднять Ниву на 5 см, по идее можно установить диски вплоть до 29 дюймов, которые станут в «родные арки». Но этого может показаться недостаточно для настоящих ценителей езды по бездорожью. Чтобы установить диски «экстремального диаметра» придется вырезать арки. Необходимость тюнинга подвески обусловлена тем, что вырезанная арка делает дорожный просвет и геометрию больше. Резка арок без изменения конструкции подвески позволит убрать ржавые детали и не нарушить функциональность подвески. Правда, при этом шрусы будут испытывать большие нагрузки и чаще выходить со строя.

На заметку автолюбителям. В каких случаях и как правильно лифтовать Ниву 21214? Обычно лифтовка проводится при установке дисков диаметром 31 дюйм. Которые считаются среди профессиональных автолюбителей покорять бездорожье самым оптимальным вариантом для улучшения проходимости авто.

Установка готового комплекта для лифтовки НИВЫ 21212

Для понимания процесса рассмотрим геометрию работы подвески на внедорожниках НИВА (передняя ось). Чертежи наглядно демонстрируют положение элементов относительно друг друга. Если организовать лифт только увеличением длины пружины — радиус ее изгиба уменьшается, появляются боковые нагрузки на крепления рычагов. Для компенсации этого побочного эффекта используются проставки: под чашку пружины и шаровую опору.

Стандартный вариант показывает, что полуось (ШРУС) располагается фактически параллельно земле. Проставка устанавливается между пружиной и рычагом. Радиус искривления упругого элемента небольшой, сохраняется мягкость подвески. Крепление надежное, люфт исключен. Недостаток — дополнительный элемент добавляет не подрессоренные массы (для уменьшения веса можно применить детали из алюминия). Проставка установлена между чашкой и пружиной. Не подрессоренные массы отсутствуют, радиус искривления упругого элемента еще меньше, чем в предыдущем варианте. Недостаток — крепление дополнительного элемента не такое надежное.

Во всех случаях, лифт меняет положение полуоси. Нагрузка на триподы (карданы) увеличивается. При опускании подвески, уменьшается ход верхнего рычага до отбойника. Для восстановления геометрии устанавливается проставка под крепление верхней шаровой опоры. Заводские комплекты разработаны с учетом всех нюансов конструкции передней оси и заднего моста.

В наборе предусмотрено:

Чертежи для правильного монтажа Проставки Удлиненные амортизаторы Новые продольные рычаги для моста Удлиненная тяга «панара» Новые чаши и пружины

Процесс замены: Для установки лифт комплекта достаточно гаража с ямой, и стандартного набора ремонтного инструмента. Те, кто самостоятельно обслуживают ЛАДУ 21214, знают, о чем речь. Подготовка передней оси описана в разделе бюджетного лифта НИВЫ. Только при монтаже комплекта, поворотный кулак снимается полностью. Если вам удастся зафиксировать его, не снимая ШРУС – хорошо. Обычно он полностью отделяется от подвески.

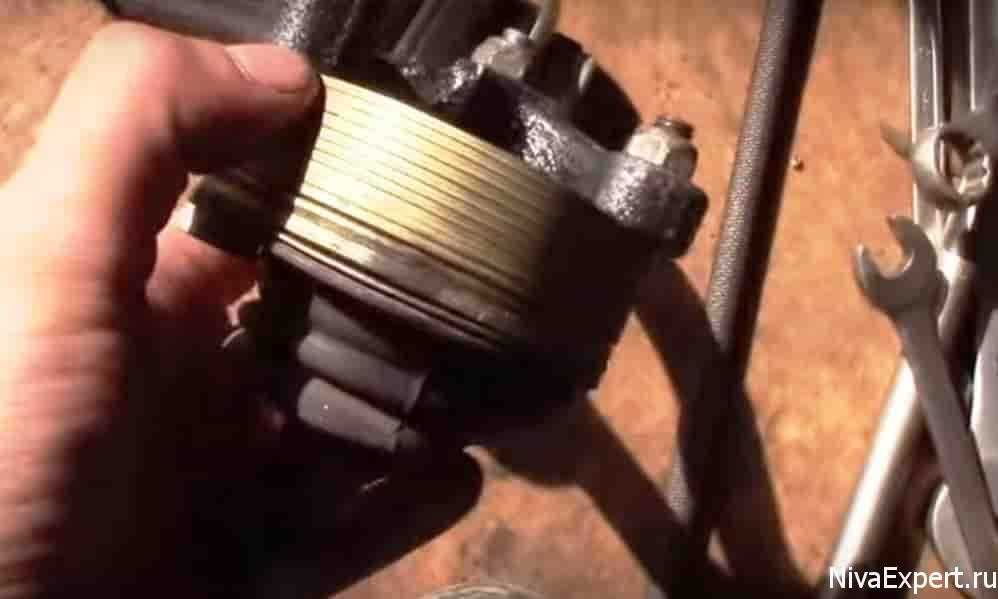

Далее демонтируем нижнюю чашку пружины и устанавливаем под нее три кольцевые проставки. На этом рычаге больше никаких доработок. Сверху на упругий элемент устанавливается увеличенное опорное кольцо.

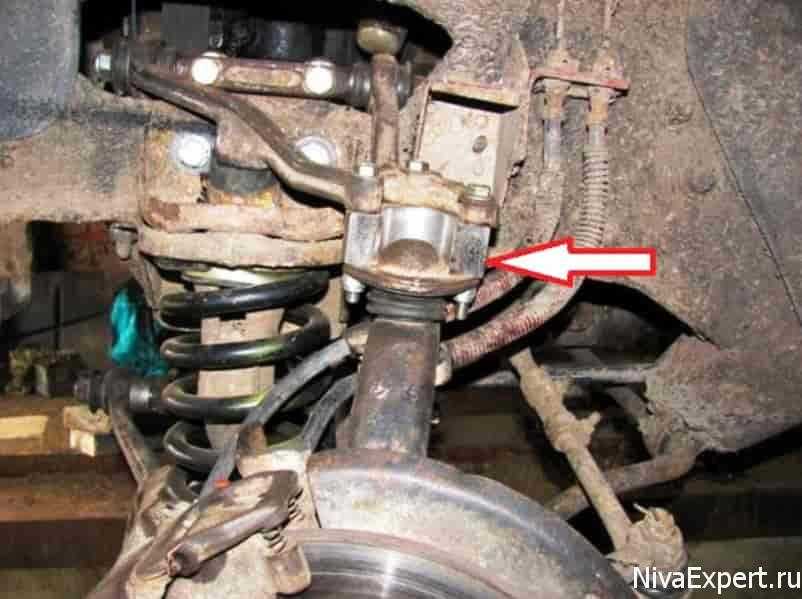

Для компенсации расхождения рычагов, под креплением верхней шаровой монтируем проставку. Поскольку все детали из одного набора, размеры синхронизированы.

Этот элемент самый ответственный. Если «поплывет» геометрия – ход передней подвески нарушится. Для точной настройки высоты, монолитную проставку верхней шаровой можно заменить наборными шайбами. Подбирая количество, вы регулируете параметры передней оси, как на раллийном болиде.

Если в наборе предлагаются новые амортизаторы – их следует установить. На штатных, может не хватить хода отбоя, и ваша 21212 будет козлить на ухабах. Задний мост снимается полностью, особенно если будут привариваться новые опорные чаши под пружины. Проушины для рычагов остаются штатные, удлиненные детали из комплекта имеют стандартные крепления. В зависимости от размеров лифта передней оси, вы можете ограничиться поднятыми чашками, или добавить проставки для пружин. Тягу «панара» лучше выбрать настраиваемую. Вы сможете регулировать ее длину при изменении высоты клиренса.

Плюсы и минусы ходовой

Существенными преимуществами являяются:

Комплектующие на ходовую Шевроле Нивы всегда имеются в наличии у большинства дилеров. Стоимость этих запчастей гораздо ниже, чем на автомобилях конкурентов.
Высокая проходимость в любых условиях.
Ходовая имеет большой угол съезда – 350 градусов и въезда – 370 градусов. Наличие подобных характеристик позволяет преодолевать любые препятствия на дороге.
Плавное и легкое передвижение по трассе.
Мягкая езда в условиях бездорожья благодаря понижающей передаче и принудительной блокировке межосевого дифференциала.

А еще интересно: Лифт Нивы 2121 своими руками: чертежи, размеры || Нива лифт подвески проставки

Вместе с преимуществами, которые получает владелец Шнивы, в подарок он вознаграждается и следующими минусами, к слову, исходящими из плюсов:

Ощутимая вибрация кузова при движении, особенно от заднего моста.
Большой расход топлива за счет увесистой задней подвески и постоянного полного привода. К примеру, мотор автомобиля «съедает» около 8 литров бензина на трассе и 14 л – в городе. Подобный расход, к примеру, равняется необходимости в топливе для Toyota LC 200.
Ходовая оснащена плохими по качеству сальниками, втулками, сайлент-блоками и шаровыми опорами

Обратить внимание на эти части нужно уже через 15 000-20 000 км пробега.
Уход колес в сторону при движении уже через 25 000 км пробега из-за разбитых подшипников ступиц.

Модернизация фар

Тюнинг оптики Нивы 2121 задает тон общей концепции модернизации. Например, установка фар от Mercedes Gelandewagen создаст антураж мощного, агрессивного внедорожника. Спортивные модификации фар добавят внешнему виду динамику и подчеркнут обтекаемые формы. Для увеличения видимости можно установить светодиодные фары повышенной мощности. Также хороший вариант — установка линзованных, хрустальных или фар с биксеноновыми линзами.

Полезный совет

В штатных образцах практически не заложен потенциал для модернизации, поэтому лучше заменить на новые.

Экспедиционный багажник на ниву своими руками в дачных условиях

Тюнинг задних фонарей Нивы 2121 осуществляется по той же схеме, что и модернизация оптики. Штатные фонари проще и эффективней заменить на новые модификации.

Чаще всего владельцы Нивы ставят на свой автомобиль биксеноновые линзы. Они имеют несколько плюсов:

мгновенное переключение ближнего и дальнего света шторкой;
чёткая световая граница;
линзы меньше слепят водителей встречных автомобилей.

Если вы решили произвести тюнинг Нивы, улучшив фары, то имеет смысл избавиться от заводского гидрокорректора, который достаточно часто промерзает зимой и плохо работает. Вместо него стоит поставить электрокорректор.

Итак, доработка Нивы начинается с приобретения следующих вещей:

Лифт подвески шевроле нива: правила, способы и пошаговая инструкция

выбранные линзы;
новый электрокорректор;
тонкие блоки розжига, которые мы врежем под подфарники (лучше выбирать пятого поколения);
сами лампы (самые дешёвые стоят до 1000 рублей).

После установки новых линз мы получаем лучшее освещение дороги, регулировку по высоте, небольшое потребление электроэнергии и чёткую границу света.

Тюнинг Нивы 4х4, продолжается съёмом родных фар — в городе ездить с дополнительным светом не очень удобно.

Родная фара Нивы маленькая по глубине, поэтому, чтобы поставить под неё лампы и блоки, придётся переделать разъём и отказаться от проводки автокорректора, иначе блоки рискуют не поместиться внутри фары.

Ваз 21214 светодиодные заднии фары Ваз 21214 светодиодные заднии фары

После сборки мы получаем герметичную конструкцию, что является большим плюсом. Фары сложно вместить в кузов нивы из-за площадок под штатные блоки, но их можно смело убрать и проблема будет решена. Также можно избавиться от гидрокорректора, прикрепив фару прямо к кузову. В результате таких полезных доработок Нивы получилась хорошая биксеноновая оптика.
