Восстановление работоспособности выхлопной системы ваз 2109 восстановление работоспособности выхлопной системы ваз 2109

Повышенный расход

Если зависает перепускной клапан либо поршень соответствующего насоса, тогда топливная смесь поступает в недостаточном количестве. При этом мотор работает под нагрузкой. В подобной ситуации 21099 не развивает большую скорость. Зачастую автовладельцы могут наблюдать за самопроизвольной остановкой двигателя. Для такой ситуации характерен высокий расход бензина.

Если в отстойнике насоса либо бака появилась вода, тогда мотор в холодном состоянии плохо запускается. В прогретом виде он стартует лучше. Наличие мусора в топливных трубопроводах и отстойнике может привести к тому, что двигатель не запустится.

Это явление зачастую связано со слабой продувкой топливного трубопровода, который идет от соответствующего бака к насосу. Устранить эту проблему можно, прогрев замерзшую воду грелкой. Затем жидкость сливается. Если диафрагма прорвалась, тогда мотор «девятки» не запустится. Связано это с тем, что топливная смесь быстро повышает уровень масла в картере.

Ручная подкачка может привести к слабому поступлению бензина либо его полному отсутствию. При неполном открытии дроссельной заслонки автомобиль не способен развить значительную скорость. В этой ситуации наблюдается существенный расход топливной жидкости. Если воздушная заслонка открыта частично, тогда происходит нарушение структуры топлива.

Автомеханики советуют в этой ситуации перевести работу мотора с малых оборотов на большие. Если прогретый двигатель работает с перебоями, тогда нужно проверить форсунки и прочие элементы выхлопной системы. Зачастую автовладельцы ВАЗ 21099 инжекторного типа проводят ремонтные работы деталей системы питания по следующим причинам:

отсутствие подачи топлива с помощью насоса;
течь топливной смеси через соединения;
высокий расход топлива;
подсос;
засорение клапанов;
износ рычага привода соответствующего насоса.

Чтобы выхлопная и другие системы автомобиля работали без сбоя, рекомендуется регулярно заменять воздушный фильтр. Исключить возможное попадание пыли в горючее можно, осуществляя периодический слив жидкости с помощью пробки фильтра отстойника. В противном случае промывается фильтр.

Подсос воздуха можно определить на слух: при этом издается шипящий звук. Сила его звучания изменяется с учетом увеличения оборотов мотора. При замене основного элемента воздушного фильтра на «девятке» потребуется установить новый фильтрующий элемент вентиляции картера.

Замена резонатора на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Как заменить резонатор, он же дополнительный глушитель, на ВАЗ 2108-ВАЗ 21099?

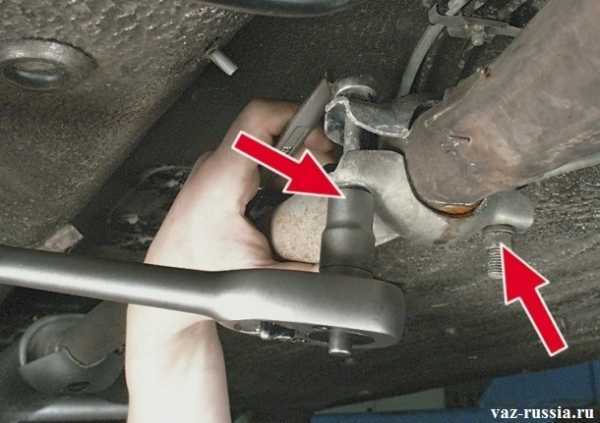

Снятие:1) Сперва взяв в руки два гаечных ключа, отверните при помощи них, обе гайки болта, крепления хомута, скрепляющего между собой резонатор, и заднюю часть глушителя.

2) Далее после отворачивания гаек, сдвиньте хомут на соседний глушитель, или либо же снимите его полностью, а вместе с ним, снимите так же кольцо, которое располагалось под ним.

3) Затем переберитесь поближе к приемной трубе автомобиля, и следом таким же образом отверните две гайки болта крепления хомута, который скрепляет между собой приемную трубу глушителя, и резонатор.

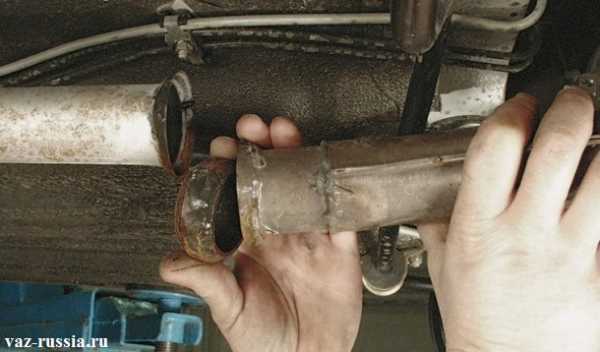

4) Теперь когда хомут будет снят, отсоедините кончик приемной трубы автомобиля, от кончика резонатора, сняв при этом уплотнительное кольцо, которое находится между ними.

5) Следом разыщите две подвесные подушки резонатора, и вследствие чего снимите их, при помощи отвертки, со своего установочного места.

Примечание!После снятия обоих подвесных подушек резонатора, проверьте их на наличие разорванностей и трещин, все подушки которые имеют дефекты, замените на новые!

6) И в завершение операции, снимите резонатор, со своего посадочного места.

Установка:1) В начале подвести передний и задний края глушителя, за две подвесные подушки.

2) Затем установите уплотнительное кольцо, между резонатором, и задней частью глушителем.

3) Далее на это же место, где вы установили ранее уплотнительное кольцо, поставьте скрепляющий хомут глушителей, и после чего заверните оба болта его крепления.

4) Следом перебравшись к приемной трубе автомобиля, поставьте между нею и резонатором уплотнительное кольцо.

5) И после чего заверните двумя ключами, скрепляющий хомут глушителей.

Выхлопная система ВАЗ 21099 инжектор: самостоятельная модернизация

Главная » Новости

Опубликовано: 27.08.2018

Ремонт и доработка глушителя ВАЗ Классика

Выхлопная система «девятки» требует некоторых доработок, связанных с уменьшением сопротивления выхлопного тракта.

Два резонатора или один , выбор резонаторной трубы.

Самостоятельная модернизация

Прежде чем провести тюнинг на автомобиле ВАЗ 21099 инжекторный, потребуется выяснить, как работает эта система. Исходящие выхлопные газы способствуют снижению мощности. Этот поток необходимо подавлять. Снижение его объема с целью быстрого отвода выхлопов позволяет в кратчайшие сроки заполнить камеру воздушными массами и горючим.

Необходимо учесть, что чем больше горючей смеси будет попадать в цилиндр, тем более высокая мощность получится. При этом снижается сопротивление воздуха в любой точке глушителя и прочих элементов рассматриваемой системы. Таким образом, улучшается реакция мотора и снижается расход топлива. Отметим, что выхлопная система бывает следующих видов.

Автотюнингу подвергается в основном прямоточная выхлопная система. В этом случае необходимо заменить ее элементы иными устройствами, у которых присутствуют изгибы.

Стреляет в выхлопной трубе, что делать?

Зачастую владельцы «девятки» не знают, почему стреляет выхлопная труба. Это связано с неотрегулированной системой холодного хода. При переизбытке соответствующей смеси мотор запускается с выстрелами в глушителе. Повышение уровня рабочей смеси связано с неисправным клапаном ее подачи.

При засорении главного жиклера топливная смесь обедняется. Двигатель запускается с хлопками. Если автомобиль перевести в режим движения, тогда транспортное средство не сможет набрать нужную скорость для последующего перемещения. Жиклер засоряется по следующим причинам:

В этом случае мотор ВАЗа перегревается, повышается расход топлива. Вода, которая находится в радиаторе, начинает кипеть. В такой ситуации, для карбюраторных 21099, выстрелы появляются в карбюраторе.

Если предварительно включить клапан экономайзера, тогда топливная система обогатится преждевременно. Скорость автомобиля будет незначительной. Мотор, работая под большой нагрузкой, способствует появлению выстрелов в выхлопной трубе.

Повышенный расход

Обслуживание, устройство и ремонт автомобилей ВАЗ 2108, 2109, 21099 — Система выпуска отработавших газов- Лада СамараСпутник

Система выпуска отработавших газов

Описание конструкции

Система выпуска состоит из выпускного коллектора, приемной трубы 3, дополнительного
6 и основного 7 глушителей. На автомобилях, оснащенных системой впрыска, приемная
труба — с датчиком кислорода (лямбда-зондом). В системе выпуска этих автомобилей
может быть установлен трехкомпонентный нейтрализатор. На части карбюраторных
автомобилей (в экспортном варианте) также устанавливался нейтрализатор. Глушители
и нейтрализатор — неразборные узлы и при выходе из строя должны заменяться новыми.

Выпускной коллектор отлит из чугуна. Между ним и головкой цилиндров установлена
металлоармированная термостойкая прокладка. К нему на четырех шпильках крепится
приемная труба 3, изготовленная из нержавеющей стали. Она крепится к силовому
агрегату кронштейном с прижимом, охватывающим обе отводные трубы. Приемная труба
соединена с дополнительным глушителем через уплотнительное кольцо с хомутом
4. Для уменьшения шума и лучшей теплоизоляции дополнительный глушитель имеет
защитный кожух. Для автомобилей с нейтрализатором дополнительный глушитель выпускается
с укороченной передней трубой.

Нейтрализатор служит для уменьшения выбросов в атмосферу оксида углерода, оксидов
азота, а также несгоревших углеводородов. Он состоит из двух керамических блоков
со множеством пор, покрытых так называемыми катализаторами дожига: родием, палладием,
платиной. Проходя через поры нейтрализатора, оксид углерода превращается в малотоксичный
диоксид, а оксиды азота восстанавливаются до безвредного азота. Степень очистки
газов в исправном нейтрализаторе достигает 90–95%. Для нормальной работы нейтрализатора
состав отработавших газов (в частности, содержание в них кислорода) должен находиться
в строго заданных пределах. Эту функцию выполняет контроллер, изменяя количество
подаваемого топлива в зависимости от показаний датчика кислорода (см. Система
управления двигателем ВАЗ-2111). Нейтрализатор и датчик кислорода весьма
чувствительны к соединениям свинца: они «отравляются» и перестают работать.

Если ваш автомобиль оснащен
нейтрализатором, категорически запрещается его эксплуатация (даже кратковременная)
на этилированном бензине.

Также причиной выхода из строя нейтрализатора может стать неисправная система
зажигания: несгоревшее топливо, попадая в нейтрализатор в больших количествах,
догорает и спекает керамику, что может привести к полной закупорке выпускной
системы и остановке (или сильной потере мощности) двигателя.

Основной глушитель располагается после дополнительного и соединяется с ним через
уплотнительное кольцо с хомутами. Глушители подвешены к кронштейнам кузова на
пяти резиновых подушках. Обслуживание системы выпуска заключается в периодическом
осмотре труб и глушителей (на предмет коррозии) и в подтяжке или замене ослабленных
соединений.

Система выпуска двигателя -21081 отличается прокладкой коллектора, выпускным
коллектором, приемной трубой (одинарная), и кронштейном крепления приемной трубы
к блоку цилиндров.

Замена на ВАЗ 2110/2112

Инструменты, необходимые для смены на автомобилях ВАЗ десятого поколения:

для снятия гаек разных размеров понадобится набор головок;
набор трещоток для головок;
молоток с обухом круглой формы;
комбинированные либо стандартные накидные гаечные ключи;
сабельная пила, ножовка или любой другой инструмент для резки по металлу;
два зажима для выхлопной трубы;
герметик и смазка проникающего типа;
брезентовые либо латексные перчатки для безопасного проведения работ;
защитные очки;
домкрат;
козлы — с их помощью автомобиль будет удерживаться на весу;
башмаки для колёс;
новый глушитель.

Читать дальше: От чего подходит двигатель

Демонтаж старого

Автомобиль перед началом работ должен находиться на ровной твердой поверхности. Можно выгнать его из гаража и приступить к работе по снятию.

Рычаг ручного тормоза вытягивается до упора, переключается передача на положение парковки в случае с АКПП или на нейтральную передачу для МКПП.

Рычаг переключения передач переводится на «парковку»

Под колёса автомобиля устанавливаются противооткатные башмаки, не позволяющие машине сдвинуться с места

Автомобиль поднимается домкратом и устанавливается на козлы для облегчения доступа к выхлопной системе

Автомобиль аккуратно опускается на козлы и надежно закрепляется на них

На автомобилях ВАЗ десятого поколения глушитель располагается под днищем перед задней осью

Глушитель крепится двумя зажимами на передней и задней части

Глушитель и выхлопная труба разъединяются, а места стыковки зачищаются от грязи и ржавчины

Установка нового

Процесс монтажа нового глушителя аналогичен процессу демонтажа, только осуществляется в обратном порядке. При этом необходимо соблюдать определённые нюансы:

При помощи режущего инструмента выравниваются конец выхлопной трубы, к которому крепился старый глушитель.

Режущим инструментом выравнивается конец выхлопной трубы перед установкой глушителя

Диаметр выхлопной трубы корректируется под размер глушителя

Новый глушитель устанавливается на крепежи от старого глушителя

Герметиком промазываются концы выхлопной трубы и глушителя

Новые крепежи для глушителя устанавливаются на свои места, но при этом не затягиваются

В выхлопную трубу вставляется новый глушитель

Зажимы в местах стыковки глушителя и выхлопной трубы затягиваются трещоткой

Гайки хомутов затягиваются до упора

Особенности замены

Выхлопная система автомобиля требует реглуярного осмотра. После демонтажа изношенного глушителя её также необходимо тщательно осмотреть и убедиться, что остальные элементы не имеют дефектов и изъянов. При налии на металле выхлопной трубы следов коррозии её необходимо заменить, поскольку такое плачевное состояние может привести к утечке отработанных газов.
Наращиванием выхлопной трубы занимаются в том случае, если при демонтаже старого глушителя был отрезан слишком большой участок трубы

Делается это при помощи специальной секции под названием «мама-папа».
Резка металла выхлопной трубы должна осуществляться крайне осторожно и аккуратно, поскольку в непосредственной близости от нее проходят топливные и тормозные шланги вкупе с проводкой.
Во избежание повреждений глаз необходимо использовать защитные очки.

Замена резонатора выхлопной системы

Основной причиной замены деталей выхлопной системы ВАЗ 2110/2112 является усталость и коррозия металла, что сопровождается появлением сторонних шумов во время езды. В большинстве случаев осуществляют замену глушителя и дополнительного глушителя, именуемого резонатором.

Замена резонатора ВАЗ 2110/2112, или дополнительного глушителя, осуществляется при его дефектах

Замена резонатора системы сброса выхлопных газов ВАЗ 2110/2112 осуществляется следующим образом:

Глушитель и резонатор машины объединяются посредством хомутов и гаек креплений. Болты зажимов выкручиваются, при невозможности их аккуратного снятия можно срезать их болгаркой.

На ВАЗ 2110 резонатор и глушитель крепятся при помощи болтов, которые выкручиваются или срезаются болгаркой

Между резонатором и глушителем располагается уплотнительное кольцо

Болты крепления резонатора выкручивается не до конца — они должны удерживать дополнительный глушитель

С кронштейна снимается задняя подушка подвески резонатора

Снимается передняя подушка подвески

Болты и гайки, которыми крепится резонатор, выкручиваются из своих гнёзд

Дополнительный глушитель снимается с автомобиля

Установка нового резонатора осуществляется аналогичным образом, но в обратной последовательности. Детали выхлопной системы автомобиля не должны касаться его кузова во время колебаний.

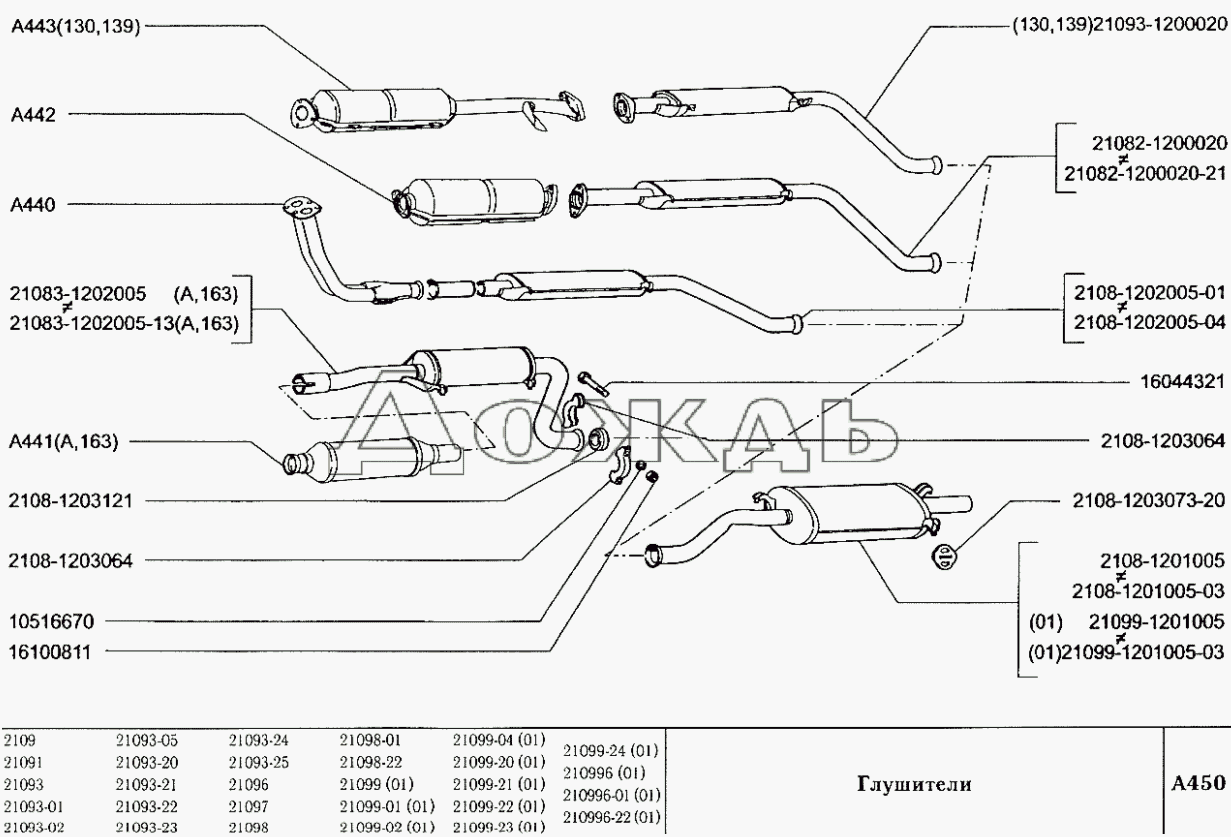

Устройство глушителя на ВАЗ 2108 и 2109

Сразу следует отметить, что глушители автомобилей ВАЗ 2108 и ВАЗ 2109 практически не отличаются друг от друга по конструкции. Единственным отличием являются размеры: выхлопная труба на «девятке» на 8 см длиннее.

Глушитель на автомобилях ВАЗ 2109 и 2109 состоит из двух частей:

глушитель основной;
глушитель дополнительный (он же резонатор).

Корпус главного глушителя имеет форму трубы овального сечения и выполнен из легированной стали. В корпусе есть ряд перегородок, образующих резонаторные отсеки. Там же присутствуют два выхлопных патрубка (выпускной и впускной) и главная выхлопная труба. Все эти элементы соединены с помощью завальцовки. Точечная сварка в подобных устройствах практически не применяется, чтобы не снижать их коррозионную стойкость.

Корпус резонатора представляет собой трубу круглого сечения с алюминиевым покрытием. Внутри располагается ещё одна труба с отверстиями, на концах которой есть крепёжные фланцы. С их помощью резонатор подключается к газоприёмнику автомобиля.

Замена глушителя на ВАЗ 2109 и 2108

Замена глушителя на автомобилях ВАЗ 2109 и ВАЗ 2108 всегда начинается с подбора необходимых инструментов и материалов. Вот что нам потребуется для работы:

новый глушитель;
набор рожковых ключей;
набор торцовых головок с трещоткой;
плоскогубцы;
фонарик.

Последовательность действий

Чтобы результат работы порадовал автовладельца, желательно действовать по такому алгоритму:

Автомобиль устанавливается на смотровую яму. Двигатель глушится, под колёса ставятся противооткатные башмаки.
Труба глушителя отсоединяется от трубы резонатора. Для этого гайка на хомуте удерживается рожковым ключом на 13, а болт снизу откручивается торцовой головкой с трещоткой.
Освобождённый от болта хомут слегка разгибается плоскогубцами и снимается.
Глушитель удерживается под днищем системой обрезиненных подвесов. На корпусе глушителя есть три подвесных крючка. Для извлечения глушителя его необходимо слегка приподнять, так, чтобы все крючки вышли из зацепления (обычно в этот момент слышится характерный щелчок).
Снятый с подвесов глушитель извлекается из-под автомобиля.
На место старого глушителя устанавливается новый. Все монтажные операции производятся в обратном порядке.

При установке «глушака» следует обратить внимание на надёжность соединений и убедиться в правильности его крепления под днищем автомобиля

Возможные отличия выхлопной системы на инжекторных ВАЗ 21099

На инжекторных двигателях выхлопная система без обратной связи имеет абсолютно идентичное вышеописанной схеме устройство, но машины, поставлявшиеся на экспорт, отличались наличием в ней кислородного датчика (λ-зонда) и (не всегда) каталитического нейтрализатора.

Владелец такого автомобиля зачастую не подозревал о таких изменениях в конструкции, пока не появлялись проблемы, связанные с системой выпуска.

Кислородный датчик «врезается» в приёмную трубу (рис. выше). Он определяет концентрацию несгоревшего кислорода в отработанных газах, что служит критерием оценки эффективности сгорания топливовоздушной смеси. ЭБУ, после обработки данных ДК, изменяет в соответствии с ними управляющий сигнал на форсунки, изменяя количество впрыскиваемого топлива.

Катализатор (рис. ниже) устанавливается после приёмной трубы и служит для уменьшения токсичности выхлопа путём сжигания окиси углерода. В отличие от резонатора, он имеет фланцевое соединение с приёмной трубой:

Некачественное топливо вызывает быстрое «забивание» ячеек катализатора, что создаёт избыточное сопротивление движению газов и приводит к потере мощности мотора. По этой причине многие владельцы заменяют его простой вставкой в выхлопную систему, либо разрушают и вытряхивают керамику. Правда, после этого приходится вносить изменения в ПО ЭБУ, т.е. делать перепрошивку.

Описание конструкции

Запас топлива находится в баке, расположенном под днищем в зоне заднего сиденья. Бак — стальной, состоит из двух сваренных между собой штампованных частей. Через дренажный шланг бак связан с сепаратором, улавливающим пары бензина. Конденсат из сепаратора сливается обратно в бак. Сепаратор сообщается с атмосферой через двухходовой клапан, препятствующий чрезмерному повышению или понижению давления в топливном баке. Заливная горловина соединена с баком резиновым бензостойким шлангом, закрепленным хомутами. Пробка герметична.

Через топливозаборник с сетчатым фильтром бензин из бака подается по стальным топливопроводам и резиновым бензостойким шлангам к фильтру тонкой очистки топлива, бензонасосу и далее — к карбюратору. Бензин засасывается из бака за счет разрежения, создаваемого бензонасосом.

Фильтр тонкой очистки — с бумажным фильтрующим элементом в пластмассовом корпусе, неразборной конструкции. На корпусе фильтра нанесена стрелка, которая должна совпадать с направлением движения топлива.

Топливный насос — диафрагменного типа, с механическим приводом от эксцентрика распределительного вала, с рычагом ручной подкачки. Он состоит из нижнего корпуса с рычагами привода, верхнего корпуса с клапанами и патрубками, диафрагменного узла и крышки. Диафрагменный узел устанавливается между верхним и нижним корпусами. Сверху устанавливаются две диафрагмы (рабочие), снизу — одна (предохранительная): она предотвращает попадание бензина в картер двигателя при разрыве рабочих диафрагм. В этом случае просочившийся бензин отводится через отверстия в наружной дистанционной проставке, находящейся между предохранительной и рабочими диафрагмами.

Диафрагмы вместе с внутренней проставкой и тарелками (с наружной стороны) собираются на штоке и крепятся гайкой. Шток Т-образным хвостовиком вставляется в полость балансира. Между диафрагменным узлом и нижним корпусом установлена пружина. Верхний корпус закрыт крышкой, закрепленной болтом. Под ней находится сетчатый топливный фильтр.

Схема включения РХХ и его работа

Подключается РХХ к управляющему контроллеру ЭБУ 4-х проводным жгутом через стандартный соединительный разъем.

Существующая электрическая схема не позволяет водителю влиять на работу РХХ, так как управляющий алгоритм работы контроллера перепрошивается исключительно на спецоборудовании.

Работает механизм РХХ по указанному ниже алгоритму:

При повороте ключа зажигания происходит смещение штока регулятора в крайнее положение и калибровочное отверстие канала подкачки воздуха в дроссельном патрубке полностью закрывается .
РХХ возвращает клапан в первичное положение, после начала считывания шагов. В этом место нахождении штока обеспечивается пуск мотора и начинается его работа в режиме ХХ.
При включенной передаче дроссельная заслонка открыта и РХХ в работе двигателя участия не принимает — положение клапана является закрытым, при том что шток с иглой неподвижны.
Если силовой агрегат переходит в режим ХХ (что означает, что дроссельная заслонка закрыта), напряжение передается на шаговый электродвигатель.
Игла немного открывает отверстие в клапане, после того как шток начинает движение.
Обходным путем нужное количество воздуха движется в мотор (через приоткрытое отверстие дополнительного канала подкачки), не давая последнему заглохнуть.

Недостатком датчика холостого хода типа ВАЗ 2109 инжектор и схемы его подключения к ЭБУ является отсутствие системы самодиагностики. Водитель при сбоях и ошибках в работе не получит никакой полезной информации об этом. Сигнальная лампа «Check Engine» на приборной панели не загорится. Поэтому догадываться о неисправности регулятора водитель должен самостоятельно исходя из собственного анализа произвольно появляющихся косвенных признаков, сказывающихся на работе мотора.

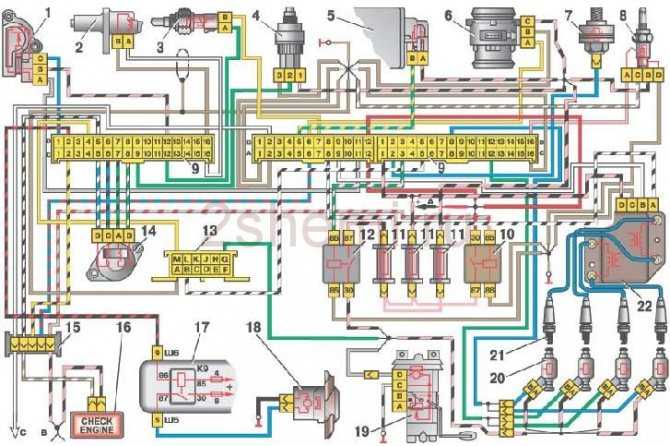

Схема оборудования ВАЗ-2109 инжектор

Электропроводка ВАЗ 2109 на инжектор имеет множество разъемов для подключения датчиков к ЭБУ.

ДПДЗ (датчик положения дроссельной заслонки);
ДПКВ (датчик положения коленчатого вала);
ДТ (датчик температуры);
ДСА (датчик скорости автомобиля);
Клапан продувки адсорбера;
ДМРВ (датчик массового расхода воздуха);
ДД (датчик детонации) и другие.

С середины 90-х годов на ВАЗ 2109 стали применяться двигатели с системой впрыска, что сильно изменило электрический план моторного отсека и панели приборов. Ниже представлена схема электрики машины 1999 года с ЭСУД типа GM ISFI-2S и Январь 4/4.1.

1 — система форсунок;
2 — свечи;
3 — управляющий модуль зажигания;
4 — диагностический разъем;
5 — контроллер Дженерал Моторс или Январь;
6 — разъем для подключения комбинации приборов;
7 — главное реле системы;
8 — предохранитель проводки питания контроллера и модуля системы зажигания;
9 — защита цепей датчиков замера скорости и расходомера воздуха;
10 — защита питания насоса подачи топлива;
11 — контроллер бензонасоса;
12 — измеритель температуры двигателя;
13 — система холостого хода;
14 — измеритель детонации;
15 — система продувки емкости для улавливания паров топлива;
16 — измеритель положения коленчатого вала;
17 — измеритель скорости;
18 — измеритель расхода воздуха;
19 — лямбда-зонд;
20 — измеритель угла положения дроссельной заслонки;
21 — электрический насос топлива в комплекте с датчиком уровня топлива;
22 — подключение системы зажигания;
23 — контрольная лампа;
24 — замок зажигания;
25 — коммутационный блок;
26 — вентилятор охлаждения радиатора.

Тюнинг выпускной системы ВАЗ 2109 (099)

В большинстве своем тюнинг системы выпуска на автомобилях модельного ряда ВАЗ 2109 подразумевает установку вместо штатной системы прямоточной. Именно о ней мы и поговорим. Но, для начала, кратко разберем теоретическую сторону вопроса.

Несколько слов о теории прямотока для ВАЗ 2109

Известно, что за выпускным коллектором возникает обратное давление отработанных газов. Это давление мешает повышению мощности силового агрегата, а поэтому оно должно быть уменьшено насколько это возможно. Другими словами: если снизить уровень обратного давления, то существенно повысится эффективность выброса отработанных газов из камеры сгорания, что соответственно позволит нагнетать в нее больший объем топливной смеси. В свою очередь, чем большее количество топливной смеси поступит в цилиндр, тем большую мощность он сможет развить.

Основной задачей прямоточной системы является максимальное снижение потерь на выходе. Таким образом, за счет «прямотока» автомобиль гораздо быстрее реагирует при воздействии на педаль газа и обладает большим крутящим моментом.

Конструктивные особенности прямоточного глушителя

Н сегодняшний день на рынке тюнингованных автозапчастей представлен достаточно большой ассортимент самых различных прямоточных глушителей для ВАЗ 2109. При этом конструкция большинства из них одинакова.

Основным элементом такого глушителя является перфорированная труба. Благодаря перфорации, поступающие выхлопные газы, достаточно эффективно расширяются в корпусе («бочке») глушителя. За счет этого достигается боле быстрый их отвод.

Интересный момент: действительно качественный тюнинг глушитель для ВАЗ 21099 в общей длине может составлять более 80 % прямой трубы. То есть, если бы на вашем автомобиле был установлен такой глушитель, сопротивление выхлопной системы составляло бы всего на 10% больше, чем если бы вы ездили вовсе без глушителя.

Трубы для доработанного выхлопа

Разумеется, одного модернизированного глушителя не достаточно для того, чтобы получить эффективную прямоточную систему. В частности, помимо глушителя должны быть использованы и соответствующие трубы. Такие трубы должны быть достаточно большого диаметра, для того, чтобы они могли пропустить максимальный объем газов при минимальном сопротивлении.

Следует отметить, что как правило, такие трубы, помимо довольно значительного диаметра имеют внутри специальный сердечник. Благодаря этому при любых изгибах пропускная способность трубопровода остается практически неизменной.

При этом необходимо подчеркнуть, что далеко не все трубы с сердечником одинаково производительны. Идеальная выхлопная система получится лишь в том случае, если после выпускного коллектора установлена только одна труба, причем ее начало совпадает с выходом выходного коллектора. На практике же, прямоток создают путем сварочного соединения коротких переходных элементов с уже выполненными изгибами

При этом особое внимание уделяют качеству сварочных работ, ведь в процессе соединения внутри трубы могут образоваться «наросты» расплавленного металла. Такие наросты будут препятствовать прохождению газов, что крайне нежелательно

Источник

Как определить неисправность глушителя

Понять, что глушитель автомобиля ВАЗ 2109 неисправен, несложно:

громкость работы двигателя резко увеличивается, мотор начинает рычать;
мощность двигателя при этом снижается в два, а то и в три раза;
в салоне пахнет выхлопными газами;
если водитель ничего не предпринял, рычание мотора сменяется оглушительным рёвом, который иногда может сопровождаться хлопками, похожими на пистолетные выстрелы.

Всё это говорит о том, что в корпусе глушителя образовалась дыра. Если ничего с ней не сделать, то проблемы неизбежны:

при неисправном глушителе двуокись углерода, содержащаяся в выхлопных газах, может оказаться в салоне автомобиля. Этот газ не имеет цвета и запаха, но вызывает сильную головную боль и головокружение. А если воздействие двуокиси длится долго, то это может привести к смерти водителя;
езду с неисправным глушителем никак нельзя назвать комфортной;
поездки с неисправным глушителем обходятся дорого: есть правила, ограничивающие шумную езду. Нарушение этих правил может привести к штрафам.

Система выпуска отработанных газов инжекторного двигателя автомобилей ВАЗ 2108, 2109, 21099

Выпускной коллектор выполнен из чугуна и крепится к головке блока двигателя на шести шпильках, через прокладку, состоящую из двух симметричных частей. Фланец выпускного коллектора соединяется с фланцем приемной трубы четырьмя шпильками с гайками. Между фланцами установлена термостойкая металлоасбестовая прокладка.

Приемная труба имеет фланец с двумя отверстиями, две трубы и газоприемник. На газоприемнике приемной трубы устанавливается датчик кислорода ЭСУД. Крепление приемной трубы и каталитического нейтрализатора сделано шарнирным для снижения передачи вибраций на кузов. Подвижность и герметичность соединения обеспечивается двумя пружинами, установленными под стяжные болты вместо шайб и металлографитовым уплотнительным кольцом со сферической наружной поверхностью.

Каталитический нейтрализатор со стороны соединения с приемной трубой имеет фланец с вогнутой сферической поверхностью, а со стороны дополнительного глушителя фланец с выпуклой сферической поверхностью. Над нейтрализатором устанавливается термозащитный металлический экран. Соединение нейтралиатора с дополнительным глушителем неподвижное.

Дополнительный глушитель (резонатор) состоит из корпуса с перфорированной трубой и перегородками внутри. Трубы дополнительного глушителя также имеют со стороны нейтрализатора фланец, со стороны основного глушителя развальцованный край. Снаружи дополнительный глушитель может быть обработан алюминием для улучшения корозостойкости.

Основной глушитель так же состоит из корпуса с перфорированными трубами и перегородками внутри. Корпус может быть изготовлен из нержавеющей стали, для предупреждения возникновения коррозии. К корпусу глушителя крепятся две трубы: с одной стороны развальцованная, для соединения с дополнительным глушителем, с другой стороны прямая, для выпуска отработанных газов. Соединение с дополнительным глушителем выполнено посредством металлического кольца и двухсоставного хомута.

Оба глушителя не имеют точек сварки, собраны путем завальцовки деталей, для предотвращения появления коррозии.

Схема системы выпуска инжекторного двигателя автомобилей ВАЗ 2108, 2109, 21099

Примечания и дополнения

— На автомобилях ВАЗ 2108, 2109, 21099 без каталитического нейтрализатора приемная труба имела раструб вместо фланца для соединения с дополнительным глушителем, труба которого также имела раструб (развальцованный край). Соединение выполнялось через металлическое кольцо и двухсоставной хомут.

Замена глушителя на ВАЗ 2109 и 2108

новый глушитель;
набор рожковых ключей;
набор торцовых головок с трещоткой;
плоскогубцы;
фонарик.

Последовательность действий

Чтобы результат работы порадовал автовладельца, желательно действовать по такому алгоритму:

Автомобиль устанавливается на смотровую яму. Двигатель глушится, под колёса ставятся противооткатные башмаки.
Труба глушителя отсоединяется от трубы резонатора. Для этого гайка на хомуте удерживается рожковым ключом на 13, а болт снизу откручивается торцовой головкой с трещоткой.
