Внутренне устройство и принцип работы

Система отопления, установленная на ВАЗ-2109, имеет свои отличия и особенности относительно других автомобилей линейки АвтоВАЗа.

Отопитель состоит из пары пластмассовых кожухов (справа и слева), которые соединены между собой по всему периметру скобками-фиксаторами. В пазы кожухов закладывают особый жгутик, чтобы его хорошо уплотнить. Вентилятор подаёт воздушный поток во внутреннее пространство машины. Печка ВАЗ-2109 сконструирована так, чтобы вентилятор можно было достаточно просто самостоятельно достать со стороны двигательного отсека.

Электромотор вида 45.37230 крепят к кожуху, на его валу располагается вентилятор. Чтобы получить его нужную частоту вращения, было предусмотрено добавочное сопротивление. Его прикрепили слева в отверстие кожуха отопителя при помощи винта.

Радиатор отопительной системы

В корпус печки вмонтирован радиатор подогревания воздушных потоков, которые затем дуют в салон. Тремя винтами этот элемент системы прикручивают к правому кожуху и уплотняют пенополиуретановой прокладкой.

Конструкция радиатора представляет собой совокупность:

2 ряда трубок.
2 ряда охлаждающих пластинок.
2 пластиковых бака.

Кран

Имеет две пары патрубков, он подсоединён к охлаждающей системе резиновыми трубами, там при помощи насоса обеспечивается циркуляция ОЖ. В кожухе крана на оси подводящей магистрали стоит пластинчатый клапан, который имеет отверстие, оно пропускает охлаждайку. Рычажок клапана соединяется тягой с рычажком рукоятки, которая также управляет процессом нагревания воздушных потоков. Если повернуть этот рычаг, то отверстие в клапане откроет магистраль для поступления ОЖ в радиатор.

Чтобы обеспечить равномерное отопление салона автомобиля, в печке имеется два центральных сопла, а также левое и правое, к которым подведены воздуховоды.

Вытяжная вентиляция

В машине установлена вытяжная вентиляция, которая осуществляет циркуляцию воздуха из салона на улицу. Она располагается сзади от проёмов кузова для боковых стёкол.

Также воздух проходит наружу сквозь дефлекторы при движении автомобиля. Процесс вентиляции производится за счёт разрежения, которое возникает у дефлекторов при движении. Отсасывание воздуха производится из задней части салона под облицовкой дефлектора, для этого отжимаются резиновые клапана и через отверстие дефлектора воздушный поток идёт на улицу.

Клапаны из резины нужны для того чтобы препятствовать проникновению уличного воздуха в салон автомобиля.

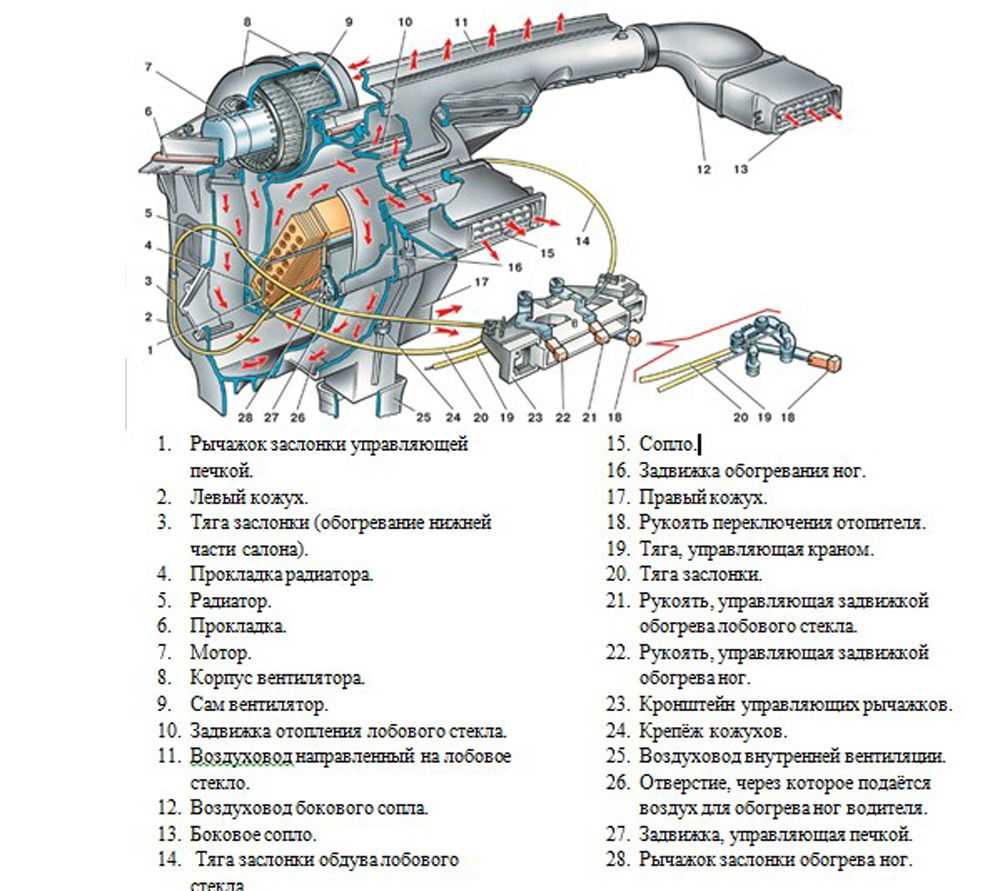

Конструкция отопителя ВАЗ-21099

А далее все просто: создаваемый поток проходит через соты радиатора, где происходит теплообмен, в результате тепло отдается воздуху, который затем поступает в требуемые зоны по воздуховодам. Конструкция печки ВАЗ-21099 включает в себя несколько основных составных элементов:

корпус из пластика;
радиатор системы обогрева (подключенный к системе охлаждения);
вентилятор с электроприводом;
воздуховоды;
механизм управления отопителем.

На этом авто применялись обогреватели двух модификаций, несколько отличающиеся конструктивно, но составные части у них полностью идентичны.

Корпус, радиатор, заслонки

Благодаря корпусу обеспечивается требуемое перенаправление обогрева, поскольку создаваемое вентилятором движение сразу же подается в него, а не рассеивается. Сам корпус состоит из двух половин, соединяемых между собой специальными скобами. Для уменьшения потерь потока между его половинами укладывается уплотнитель. Внутри обеих половин сделаны перегородки, которые и обеспечивают правильное направление. Также внутри этого корпуса сделана ниша, в которую устанавливается радиатор. Изначально радиатор изготавливался из латуни, сейчас же он практически всегда делается из алюминия. Конструктивно радиатор отопителя идентичен основному (состоит из двух бачков, трубок, по которым циркулирует охлаждающая жидкость. и пластин, формирующих соты), но значительно меньше в размерах.

Видео: Плохо ГРЕЕТ Печка в ВАЗ 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, 2115

Перенаправление воздуха осуществляется за счет заслонок, также устанавливаемых внутри корпуса. Эти элементы – подвижные, и благодаря им удается перекрывать одни и открывать другие воздуховоды. Всего их три – основная (управление отопителем), воздуховода, осуществляющего перенаправление между зоной ног и подачей в салон, и заслонка подачи потока на лобовое стекло. Дополнительные заслонки установлены на боковых и центральных дефлекторах. Получается, что по умолчанию воздух из корпуса постоянно подается на дефлекторы и сделано это для того, чтобы поток всегда имел выход. Благодаря имеющимся заслонкам можно обеспечить одновременную подачу горячего воздуха сразу в несколько зон (салон и лобовое стекло или же лобовое стекло и зона ног). Основная же заслонка обеспечивает подачу воздушного потока на радиатор или же в обход него. Делается это все потому, что отопитель также играет роль системы принудительной вентиляции салона. Это позволяет в летнее время обеспечить подачу прохладного воздуха. И для этого необходимо лишь перенаправить движение в обход теплообменника, а на сам радиатор прекратит подачу разогретой ОЖ. Для отключения теплообменника от системы охлаждения применяется кран, устанавливаемый на подающий патрубок перед радиатором.

Вентилятор

Воздушный поток создается вентилятором типа «беличье колесо», приводимое в действие от электродвигателя. Эти два элемента заключены в свой отдельный корпус, устанавливаемый сверху на корпус отопителя. Причем конструктивно сделано так, чтобы обеспечить максимально простой доступ к электродвигателю, поскольку он считается одним из самых слабых составляющих системы. Конструктивно предусмотрено три режима работы вентилятора. Это позволяет подобрать оптимальные условия подачи воздуха (холодного или горячего).

Видео:Полезные советы для авто. Почему не работает печка ВАЗ.

Для перенаправления движения воздуха и открытия-закрытия крана подачи охлаждающей жидкости применяется механизм управления, выведенный на центральную консоль. Представляет собой механизм три ползунка и переключатель режима работы вентилятора. Нижний ползунок является основным, поскольку им осуществляется изменение режима системы (обогрев или вентиляция). Им управляется сразу два элемента – основная заслонка и кран. При переводе этого ползуна в режим «вентиляция» одновременно закрывается кран и заслонка, что обеспечивает движение воздуха в обход теплообменника. И все с точностью до наоборот — при переводе его в режим «обогрев». Двумя остальными ползунами управляются две другие заслонки – подачи на лобовое стекло и в зону ног. К примеру, при своде их к центру (левый ползунок до упора вправо, а правый – влево), воздуховод зоны ног будет закрыт, а ведущий на лобовое стекло – открыт. При разведении же этих ползунков по краям, горячий воздух поступит к ногам (причем также перекроется подача его на центральные дефлекторы). Соединение ползунком с заслонками и краном осуществляется тросиками. Причем к основному ползунку их подходит сразу два, поскольку он одновременно открывает-закрывает заслонку и кран.

Что получилось улучшить?

Модернизированная печка имеет ряд преимуществ:

Тихая, а на 1-ой скорости бесшумная.
Производительная, на 1-ой скорости дует на уровне 2-ой скорости старого вентилятора. На максимальной скорости из воздуховодов вылетит пыль.

Такой тюнинг отопительной системы является обязательным для водителей северных городов. А вы улучшали печку Нивы 4х4 таким образом? Пишите отзывы и дополнения по данной модернизации, участвуйте в опросе. Напомним, другие доработки внедорожника публикуются в этой категории.

Фото: бортовой журнал Flea

Ключевые слова: печка нива | воздуховоды нива

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Дополнительный резистор служит для выбора режима работы вентилятора отопителя. Дополнительный резистор вентилятора отопителя имеет две спирали сопротивлением 0,23 и 0,82 Ом. При повороте ручки на панели управления отопителем можно включить в цепь питания электродвигателя либо обе спирали (1-я скорость), либо спираль сопротивлением 0,23 Ом (2-я скорость), либо включить электродвигатель отопителя напрямую без резистора (3-я скорость).

Расположение тросиков

Подробнее о том, как осуществляется этот процесс, узнайте из видео ниже (автор ролика — канал Ремонт Двигателя! И интересное!).

Итак, подготовьте плоскогубцы и демонтируйте верхнюю часть торпедо. Кстати, без демонтажа можно и обойтись, но так вы сможете наглядно увидеть, где находится центральная заслонка отопителя ВАЗ-2109, оценить её состояние и проконтролировать процесс регулировки. После снятия панели отыщите трос крепления, который находится справа от педали акселератора и, воспользовавшись плоскогубцами, аккуратно выгните проволоку.

В «девятке» система отопления ВАЗ действует при помощи электропривода. В руководстве по эксплуатации ВАЗ 2109 высокая панель приведена электросхема работы печки. Схема подключения отопителя салона состоит из:

электродвигателя вентилятора;
замка зажигания, что осуществляет включение печки;
переключателя режимов работы;
дополнительного резистора;
монтажного блока предохранителей (за печку в «девятке» отвечает предохранитель F4).

Kia Rio 2021 СКИДКА 190 000 РУБ.

Официальный дилер
Кредит 4,5%
Рассрочка
Trade-In
95% одобрений
Без первоначального взноса

Первое что нужно сделать — это обесточить автомобиль. Для этого достаточно снять минусовую клемму с аккумулятора.
Снимите накладку панели в районе пепельницы, магнитолы и крепления рычагов управления печкой — для этого открутите 4 болта-крепления.
Отсоедините провода от всех переключателей: света, противотуманок, магнитолы и т. д.
Отодвиньте передние сиденья до конца назад или, вообще, снимите, чтобы они не мешали.
Снимите фиксаторы для ремней безопасности на полу. Также уберите пластиковую обшивку, на которой держится пыльник рычага переключения передач

Из-под этой обшивки нужно будет достать нижний воздуховод.
Очень осторожно отсоедините зажимы от крана, а потом и сами тросики. Чтобы было удобно, для начала отсоедините тягу заслонки обогрева ног (3), потом тягу заслонки обогрева лобового стекла (14), потом тягу, управляющую краном (19) и тягу, затем управляющую заслонкой (20).
С обратной стороны отопителя отсоедините провода, управляющие скоростью вентилятора, и крепления проводов, ламп подсветки и рычагов.
Не быстро, чтобы не повредить, опустите по диагонали вниз рычаг управления отопителем .
Теперь можно снимать трос и заменить его на новый.

Как известно, на Ваз 2109 отопление салона обеспечивается воздухом, подогреваемым радиатором. На Ваз 2109 отопление и вентиляция салона взаимосвязаны и представляют некую особую систему.В данной статье мы рассмотрим общие принципы работы системы отопления и вентиляции Ваз 2109.

Как и большинство ремонтных мероприятий, данная процедура проводится на эстакаде.Замена предусматривает наличие следующих инструментов:

Емкость для слива охлаждающей жидкости;
Классический набор ключей и отверток;
Герметик;
WD – 40;
Новый кран с комплектом резиновых прокладок.

Порядок работы:

1. Выставить автомобиль ВАЗ 2109;
2. Подставить подготовленную пустую тару под мотор и, открыв сливное отверстие, дать стечь охлаждающему веществу;
3. Далее, надо открутить патрубки, проходящие от двигателя до отопителя. Для этого достаточно ослабить скрепляющие хомуты. Бывает, что они не поддаются, тогда есть смысл применить «ведешку», и зачистить резьбу болтов крана;
4. Снять патрубки, и слить остатки тосола;
5. Удалить боковую накладку торпеды в салоне машины. Здесь тоже открутить патрубки;
6. Затем, работая ключом «на 10», ослабить и открутить крепежные гайки краника. Он находится под машиной. Снова продолжить работу в салоне автомобиля и со стороны пассажирского сиденья подтянуть краник. Затем снять фиксатор. Отсоединить тросик управления;
7. Следующий этап – установка нового крана. Прежде всего, его надо подсоединить к тросику управления. Теперь поставить на место пружинный фиксатор. Затянуть крепления. Устанавливая патрубки использовать герметик.

Где находится система отопления на отечественной девятке? Как разбирать и снимать шланги для ремонта, по каким причинам устройство может переставать работать? Если не греет печка ВАЗ 2109, в первую очередь нужно разобраться в причинах, по которым это происходит.

Радиаторное устройство для отопительной системы

Замена радиатора печки ваз 2109 — Лада мастер
Что делать, если плохо греет печка ВАЗ 2105
Ремонт генератора на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099
Стартер 2108, как сделать ремонт своими руками. Как отремонтировать стартер ВАЗ 2108. Ремонт и замена стартера на ВАЗ 2108.

Элементы отопительной системы

Схема печки наглядно показывает расположение его основных функциональных элементов. Надо отметить, что устройство печки на моделях ВАЗ-2108, 2109 и 21099 одинаковое. Многие автовладельцы знают о том, что в этих моделях отопитель не доработан до конца. В итоге салон должным образом не обогревается, поэтому принимается решение о доработке печки своими руками

Как раз-таки в этом случае важно знать устройство отопителя, чтобы ничего не напутать

Составные части:

Конструкция печки автомобиля ВАЗ-2109 будь то высокая панель или низкая абсолютно идентичная. Поэтому представленная информация пригодится владельцам этой модели с любой приборной консолью.

Зная основные моменты и что где располагается, уже можно попытаться самостоятельно разобраться с возникающими проблемами и починить появившиеся неисправности, сэкономив при этом средства и время на поездках по СТО.

Замена радиатора отопителя ВАЗ 2113, 2114, 2115

Автомобили ВАЗ 2113-2115 (Samara 2) являются довольно современными и весьма популярными в бюджетном сегменте. Многие владельцы этих авто жалуются на трудности в обслуживании системы отопления. На “Cамарах” второго поколения конструкторы существенно переработали переднюю панель и повысили комфортабельность салона, но значительно потеряли в удобстве обслуживания отопителя. Радиатор печки спрятан глубоко под панелью и доступ к нему ограничен. В этой статье расскажем, как произвести замену радиатора отопителя ВАЗ 2113, 2114, 2115 без снятия передней панели. Также расскажем о выборе нового радиатора и перечислим инструмент для работы.

Принцип работы печной системы

Как только температура за окном становится ниже ноля градусов, охлаждающая жидкость в автомобиле начинает подаваться непосредственно при помощи печного краника. После того, как двигатель прогреется до оптимальной температуры (порядка девяноста градусов), антифриз начнёт поступать в радиатор.

В салоне автомобиля на панели расположен специальный рычажок, отвечающий за включение вентиляционной системы. В ВАЗ 21099 он оснащён тремя режимами мощности. Также можно выбрать направление подачи воздушного потока. Воздух направляется при помощи амортизаторов, расположенных в разных точках автомобиля.

https://youtube.com/watch?v=MBMeMzlKYrw

Как заставить автомобильную печку огненно жарить зимой

Полезные лайфхаки

Ну и, напоследок, несколько полезных лайфхаков для улучшения работы печки в условиях русской зимы.

Закрываем радиатор

На некоторых моделях автомобилей, продающихся на российском рынке, штатно устанавливаются электрические створки радиатора охлаждения или прикладываются пластиковые экраны, установив которые, можно частично перекрыть поступление набегающего воздуха к радиатору охлаждения. Это простой и эффективный способ ускорить прогрев салона и улучшить работу печки в сильные холода. При отсутствии таких устройств вы можете изготовить их самостоятельно

Однако важно соблюсти все меры предосторожности, дабы не допустить самовоспламенения экранов — они не должны соприкасаться с горячими элементами подкапотного пространства

Уменьшаем поток воздуха через печку

В сильные холода некоторые автолюбители повышают прокачку воздуха через радиатор отопителя до максимума, и удивляются, что печка всё равно плохо прогревает салон. Секрет прост: проходя через печку на большой скорости, внушительные объёмы холодного воздуха попросту не успевают прогреться. Уменьшив скорость работы моторчика, вы усилите нагрев салона.

Приоткрываем окно

В отдельных случаях хорошему прогреву салона мешает сама конструкция автомобиля, точнее, непродуманная система вентиляции. При неработающих клапанах вентиляции кузова и хорошей герметизации дверей в салоне создаётся повышенное давление, а воздух почти не выходит наружу. Моторчику отопителя с каждой минутой становится всё сложнее нагнетать кислород в автомобиль. Слегка опустив одно из стёкол, вы усилите прокачку воздуха через печку и, возможно, улучшите климат в своей машине.

Экспериментируйте, и вы, несомненно, найдёте наилучший способ повышения эффективности работы печки конкретно для вашего автомобиля!

Почему печка дует холодным воздухом?

Если перестал греть радиатор печки на ВАЗ-21099, скорее всего, нарушилась циркуляция охлаждающей жидкости в нём. Эта неполадка также вызвана рядом причин, рассмотрим их:

Вполне возможно, что устарела охлаждающая жидкость, и в результате этого потеряла свои свойства. Заметим, что период её эксплуатации составляет примерно пять лет. Если в течение этого времени тосол или антифриз ни разу не менялись, их структура начинает разрушаться с образованием осадка, который оседая на магистралях охлаждения, препятствует нормальной работе системы. Также этим осадком забивается радиатор, трубки и патрубки отопителя, из-за чего он перестаёт нормально функционировать и отдавать тепло. Поэтому необходимо освободить систему от старой жидкости охлаждения полностью слив её, а потом промыть, используя специальный промывочный состав. Такая жидкость заливается в систему охлаждения, после чего запускается силовой агрегат. Производитель на упаковке указывает, сколько времени требуется использовать промывочный состав в системе при работающем двигателе до его слива. После того как промывка слита (она, как правило, вытекает из системы довольно грязная), следует залить новую охлаждающую жидкость в соответствии с регламентом производителя, и проверить работоспособность отопителя. Если после этого всё равно не греет печка, значит, забит её радиатор. Если же после его чистки и промывки работоспособность так и не восстановлена, придётся покупать новый радиатор.

Одним из наиболее уязвимых элементов системы охлаждения является краник печки, управление которым осуществляется из салона автомобиля посредством специального рычажка на панели отопителя. Рычажок и краник имеют тяговое соединение. Необходимо проверить работоспособность краника. Делается это так: передвигаем рычажок, при этом контролируя открытие и закрытие краника. Если же краник остаётся неподвижным либо открывается/закрывается не полностью, значит, нужна регулировка тяги.
Плохо греет либо и вовсе не работает печка ВАЗ-21099 по причине падения уровня тосола в системе охлаждения. Из-за этого внутри радиатора отопителя скапливается воздух, и он практически не функционирует (слабо отдаёт тепло). Для устранения этого потребуется лишь восполнить уровень «охлаждайки» в системе и постоянно его контролировать.
Завоздушенность охлаждающей системы силового агрегата также является распространённой причиной. Карбюратор имеет патрубок подогрева, который необходимо отсоединить, поскольку он является верхней точкой системы, соответственно, воздушная пробка образовывается именно там. Следующим шагом нужно освободить систему от воздуха, для этого следует снять крышку расширительного бачка и продуть его. Со шланга, который ранее был снят с карбюратора, начнёт выходить воздух, но как только вместо него польётся охлаждающая жидкость, шланг нужно одеть на место. Завоздушенность системы устранена.
Причиной неисправности отопителя ВАЗ-21099 может быть вышедший из строя термостат, из-за него силовой агрегат не набирает необходимую температуру (90 градусов).
Выход из строя помпы лишает систему охлаждения циркуляции жидкости. При этом мотор закипает, а из воздуховодов дует холодный воздух. В этом случае рекомендована замена помпы.

Как видно, причин плохой работы печки в автомобиле ВАЗ-21099 несколько, при этом каждая из них является следствием других неисправностей.

На стабильную работу отопительной системы в автомобиле может влиять огромное количество факторов. Поэтому перед тем, как начать поиск неисправностей, необходимо в целом понимать принцип работы системы.

что делать?, почему не работает печка на ваз 2109?, электродвигатель в печке ваз 2109

Что делать, когда плохо греет печка ВАЗ 2109? Этот вопрос часто задают владельцы автомобилей данной модели. В первую очередь, необходимо понять, почему именно не работает печка на ВАЗ 2109 или почему она стала работать плохо? Причин этого существует множество.

Почему не работает печка на ВАЗ 2109?

На самом деле причины, из-за которых не работает печка ВАЗ 2109, бывают самыми разными. Сейчас мы перечислим некоторые основные причины данной неисправности.

Во-первых, если не работает вентилятор печки ВАЗ 2109, то и сам отопитель работать не будет. Вентилятор может перегореть, в таком случае его следует заменить.

Во-вторых, важно помнить, что в системе двигателя обязательно должна быть охлаждающая жидкость, в том числе и в летний период времени. Из-за отсутствия жидкости печка ВАЗ 2109 тоже может перестать работать

Отметим, что температура антифриза в системе охлаждения должна оставлять 85-90 градусов.

В-третьих, в случае засорения системы отопления может возникнуть поломка печки, по этой же причине вместо горячего воздуха в салон автомобиля начинает поступать холодный воздух

Помните, что в печке ВАЗ 2109 не должно быть никаких загрязнений! Именно поэтому крайне важно перед каждой зимой проверять отопитель на возможные загрязнения, в частности туда могут попасть листья деревьев, пух или пыль

В-четвёртых, важную роль в устройстве печки ВАЗ 2109 играет радиатор. Чтобы проверить его работоспособность, его нужно снять с отопителя и измерить температуру, для чего достаточно просто прикоснуться к радиатору рукой. Если он горячий, значит, всё в порядке, ну а если он холодный, то в радиаторе имеется та или иная неисправность.

В-пятых, причиной неисправности печки ВАЗ 2109 может стать и неработающий салонный фильтр – данный элемент очищает салон от пыли, однако он существенно влияет на отопительную систему. Из-за неисправности салонного фильтра отопитель способен как просто выйти из строя, так и начать подавать еле холодный воздух.

И наконец, в печке ВАЗ 2109 мог просто закончиться тосол – без него, естественно, перестанет работать печка ВАЗ 2109.

Электродвигатель в печке ВАЗ 2109

Система отопления ВАЗ 2109, как и система отопления любой другой марки автомобилей, состоит из нескольких элементов. Одним из самых важных элементов является электродвигатель, поэтому выясняя, почему плохо греет печка ВАЗ 2109, обязательно следует проверять и электродвигатель. Что именно может с ним случиться?

Во-первых, причиной плохой работы отопительной системы автомобиля может быть то, что электрический двигатель печки перестал работать на больших или малых оборотах. Это может произойти из-за перегорания предохранителя – в этом случае перед починкой печки требуется произвести замену предохранителя, разумеется, устранив причину, по которой он вышел из строя, так как подобная участь может постигнуть и новый предохранитель.

Могли повредиться провода или мог произойти обрыв в тех местах, где провода соединяются – в этом случае необходимо проверить электроцепь по схеме печки ВАЗ 2109.

Электрический двигатель может выйти из строя из-за того, что перестал работать отопительный переключатель. Возможно, сломанный переключатель придётся заменить.

Электродвигатель мог и сам сломаться, в частности могут зависнуть щётки, оборваться соединительные провода, возможно, произошло загрязнение или окисление коллектора якоря. Необходимо произвести очистку коллектора, устранить зависание щёток или восстановить соединения в проводах. Если данные методы не помогли, вероятнее всего, придётся заменить электродвигатель.

Наконец, может быть неисправен монтажный блок или оборвана цепь дополнительного резистора.

Во-вторых, если не работает печка ВАЗ 2109, следует проверить вращение якоря электродвигателя – возможно, оно стало слишком медленным из-за загрязнения коллектора якоря. Также вращение якоря может стать слишком медленным в том случае, если в обмотке якоря произошло замыкание между витками.

В-третьих, при работе электродвигателя могут возникать посторонние шумы – это не слишком ухудшает работу печки, но мешает. Возникнуть посторонние шумы могут из-за неправильно установленного дефлектора, ещё одна причина такой неисправности – заедание крыльчатки за дефлектор.

В-четвертых, у печки ВАЗ 2109 может перегреться добавочный резистор электродвигателя, что часто происходит из-за слишком сильно пережатых проводов электрического двигателя печки.

Как мы уже писали выше, причин, из-за которых не работает печка ВАЗ 2109 много, и в данной статье перечислены только основные. Если же не удаётся обнаружить причину неисправности печки самостоятельно, то, скорее всего, лучше всего будет её полностью заменить.

Элементы отопительной системы

Как раз-таки в этом случае важно знать устройство отопителя, чтобы ничего не напутать

Составные части:

Поиск проблем

Чтобы отыскать источник течи в печном радиаторе, обратите внимание на следующие моменты:

Первостепенный признак наличия течи в системе отопления салона — это повышенная частота доливки тосола в расширительный бачок. При этом гарантировать, что проблема именно в самом радиаторе, нельзя;
Изучите состояние крана отопителя, патрубков;
Если виновник кран, определить это не сложно. Если внутри салона отсутствуют неприятные сладковатые запахи и пол не покрыт следами охлаждающей жидкости, тогда это точно не он. Наличие таких признаков говорит о том, что нужно менять кран печки;
Определить наличие деформаций, трещин в патрубках можно только путем их визуального осмотра. Потому демонтажные работы проводить придется;
Откинув варианты с патрубками и краном, остается только один вариант — повреждение самого радиатора печки.

Выбор

Выбирая новый радиатор для печки своего ВАЗ 2109, следует понимать, чего именно вы хотите добиться и каким бюджетом при этом располагаете.

Сегодня на выбор потребителям предлагается два типа агрегатов.

Тип радиатора
Особенности
Алюминиевый
Относительно недорогой вариант радиатора, который характеризуется высокими показателями теплопроводности. Однако такое устройство не подлежит ремонту, в чем выражается главный его недостаток

Но на практике ремонт проводят не так часто, потому мало кто обращает внимание на этот минус
Медный
При необходимости и обнаружении течи медный радиатор поддается ремонту — пайке. Показатели теплопроводности несколько выше, если сравнивать с алюминиевыми аналогами

Но при этом цена достаточно высока — как на ремонт, так и на сам радиатор

Из-за нерентабельности и высокой стоимости большинство владельцев ВАЗ 2109 выбирают алюминиевые радиаторы. Но здесь все зависит от ваших личных решений и предпочтений. При активной эксплуатации автомобиля в условиях суровой зимы медный радиатор вполне себя оправдывает.

Медный радиатор печки

Отопители старого и нового образца

Напоследок отметим, что на ВАЗ-21099 разных годов выпуска применялись отопители с определенными конструктивными особенностями, которые касались угла положения радиатора и места расположения основной заслонки.

В печках, так называемого старого образца (на авто до 1998 года), радиатор устанавливался почти вертикально, а основная заслонка располагалась под теплообменником. Между задней стенкой корпуса и радиатором имелась перегородка, которая формировала канал, обеспечивающий подачу воздуха вниз корпуса.

При открытой заслонке воздушный поток двигался через радиатор, где он нагревался и подавался к воздуховодам. В режиме вентиляции основная заслонка закрывала теплообменник, формируя собой вместе с передней стенкой корпуса еще один канал, по которому поток поступал сразу на воздуховоды.

В печках нового образца (на авто с 1998 года производства) угол положения радиатора был значительно меньше, чем на старых отопителях, что, как считается, обеспечивает большую площадь контакта потока воздуха для теплообмена.

Также изменилось положение основной заслонки и ее форма (она стала дугообразной). Она стала располагаться над радиатором. В закрытом положении (режим вентиляции) заслонка обеспечивает движение воздуха по кратчайшему пути к воздуховодам. В режиме обогрева она перекрывала канал подачи холодного воздуха на воздуховоды и направляла поток вниз корпуса, откуда он поступал на теплообменник.
