Замена бендикса ваз-2109 (инжектор, карбюратор): инструкция

Ремонт бендикса стартера своими руками

Ремонт стартера – дело хлопотное, но, проведя его своими руками, можно сэкономить семейный бюджет. Во время эксплуатации стартер постоянно испытывает большие нагрузки, и подвергается воздействию пыли, влаги, грязи и масла, что способствует быстрому разрушению изоляции электродвигателя и поломкам механизма привода.

Мы уже писали о некоторых признаках неисправности стартера и о проверке и ремонте втягивающего реле. Еще одной неисправностью, которая ведет к ремонту стартера, является пробуксовка обгонной муфты свободного хода – бендикса, возникающая в результате загрязнения пазов и роликов. В этом случае при включении стартера слышится шум вращающегося якоря, а коленчатый вал стоит на месте (это хорошо показано в видео-инструкции по ремонту стартера внизу страницы). Без ремонта здесь не обойтись.

Проверка бендикса и его ремонт без разборки стартера

Проверить бендикс можно непосредственно на автомобиле, не снимая весь агрегат. Для этого нужно:

1. Включить передачу;
2. Выжать педаль тормоза;
3. Запустить стартер.

Если при этом вы услышите звук вращения якоря, значит бендикс пробуксовывает и нуждается в ремонте или замене на новый.

Для начала можно попробовать провести небольшой ремонт и удалить загрязнения бендикса без разборки стартера. Для этого:

• снимите стартер с автомобиля (видео-инструкция в конце статьи);
• погрузите его целиком в емкость с бензином и оставьте там на несколько часов;
• не вынимая стартер из ёмкости, несколько раз прокрутите шестерню муфты для лучшей промывки пазов;
• выньте и просушите стартер.

Если в результате такого «не хитрого» ремонта неисправность не устранится, придется снимать и разбирать обгонную муфту.

Разборка-сборка бендикса при ремонте стартера

Ремонт стартера с разборкой бендикса выполняется в следующем порядке:

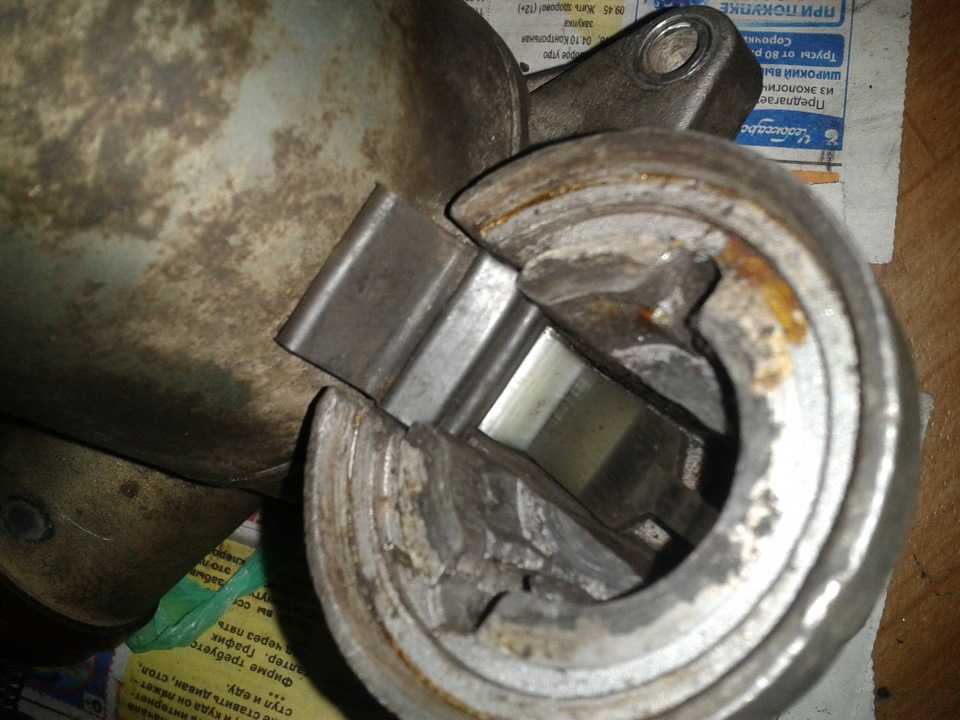

1. Перед разборкой бендикса, прежде всего, его необходимо снять с якоря (смотрите на видео ниже).
2. Затем очень аккуратно развальцуйте загнутый край кожуха и снимите его с наружной обоймы.
3. После этого снимите пружины и растяните их так, чтобы в свободном состоянии они увеличились примерно на 10 мм.
4. Далее необходимо промыть в бензине все детали бендикса, пазы наружной обоймы и зачистить забоины и заусенцы на рабочих поверхностях.
5. Не забудьте перед сборкой смазать моторным маслом все элементы конструкции.

Если вы правильно завальцуете края кожуха, то такой ремонт стартера продлит жизнь бендиксу еще на несколько лет.

Как снять, почистить, разобрать и чем смазать?

Рассмотрим один из простых, но действенных способов очистки муфты:

• демонтируем стартер с транспортного средства;
• на 2-3 часа снятую деталь необходимо погрузить в емкость с бензином. Это поможет качественно очистить ее от грязи;
• для очистки пазов муфты от скопившихся внутри них отложений, необходимо прокрутить ее шестерню не вытаскивая устройство из емкости с бензином;
• теперь можно достать прибор, после чего тщательно вымыть его корпус.

Если подобная мера не дала желаемого результата, необходимо будет снять и разобрать муфту. Рассмотрим, как поменять на стартере бендикс:

1. Открываем капот и снимаем клемму «минус» с источника питания, тем самым полностью обесточивая бортовую сеть автомобиля. После чего необходимо снять с втягивающего реле и корпуса стартера провода питания, и приступать к его демонтажу.
2. Раскручиваем крепежи, которые удерживают элемент. Заметим, что для снятия элемента, скорее всего, придется демонтировать расположенные рядом детали.
3. Оцениваем состояние маховика.
4. Для замены обгонной муфты придется полностью разбирать устройство запуска силового агрегата. Вначале стоит удалить крышку, после чего с обмотки тягового реле снять крепление, и вытащить шайбу.
5. Снимаем крепеж, после чего устройство пуска двигателя разбирается на две половины. Бывает так, что внутри него располагается шарик, желательно его не потерять.
6. Поскольку стартер находится в разобранном состоянии, стоит провести диагностику всех его узлов, и, в случае их неполадки, выполнить замену.
7. Демонтируем тяговое, вставку из резины и удерживающую шайбу, чтобы получить доступ к остальным мелким частям устройства.

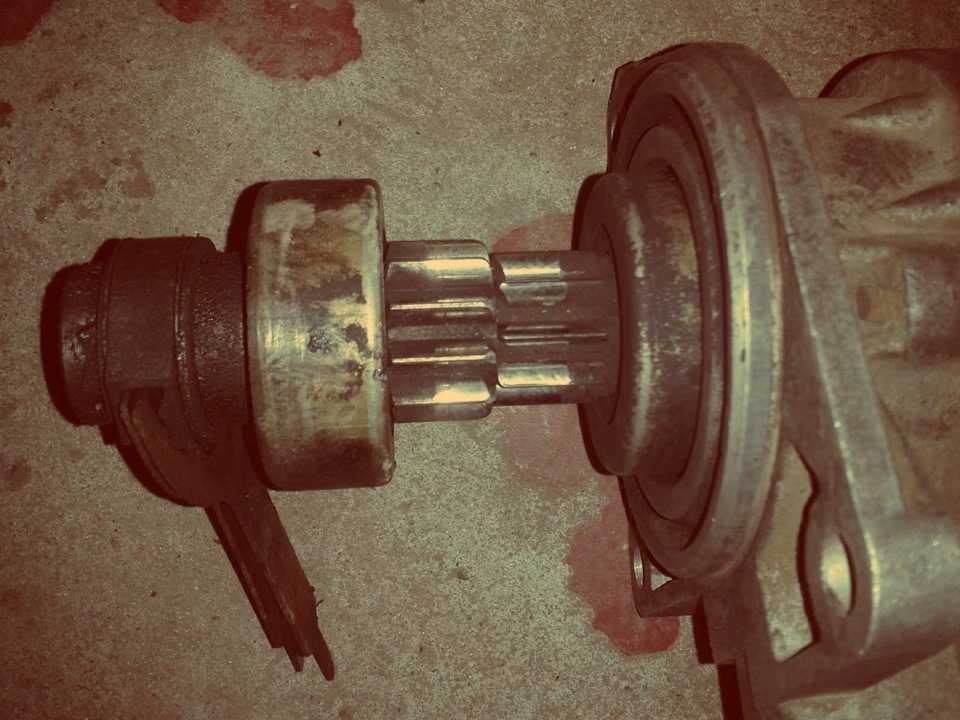

8. Высвобождаем выступающую часть бендикса, поддев ее отверткой, после чего необходимо демонтировать расположенную на валу стопорную шайбу или кольцо.
9. Снимаем выработанный бендикс и на его место устанавливаем новый элемент.
10. В качестве смазки идеально подходит литол. Если же он отсутствует, можно обойтись и моторным маслом.
11. Все собирается в обратной последовательности.

Бендикс на стартере выполняет несколько функций, довольно сложно определить какая из них преобладает над другими

Поскольку он постоянно находится под нагрузкой, крайне важно правильно эксплуатировать устройство и вовремя проводить профилактические мероприятия, которые в дальнейшем предотвратят его преждевременный выход из строя

Замена стартера ВАЗ 2109 (2108, 2115, Калина)

В этой статье пойдет речь о замена стартера на автомобиле Калина. Но в связи со схожей конструкцией двигателей, она отлично подойдет и для других авто семейства ВАЗ (2109, 2108, 2115 и т.д.).

Изначально, на моем автомобиле 2007 года выпуска (1118 1.6 8кл) был установлен стартер производства БАТЭ 2109-3708010-01. После 80000 километров пробега он начал выделывается и периодически отказывался работать — поворачиваю ключ, а в ответ тишина, ничего не клацает, ничего не крутиться. Но после применения физической силы — немного по нем постучать ключом — он оживал и снова начинал работать.

Вскрытие показало, что практически полностью, процентов на 90, износились щетки. В таком случае можно было просто заменить их на новые, но мне не понравилась сама конструкция стартера. Постоянные магниты не приклеены к корпусу, устанавливать их на место сплошное веселье, отсутствует редуктор. И именно из-за последней причины я решил заменить стартер на новый — с редуктором. По моим соображениям стартер с редуктором должен будет лучше крутить двигатель зимой, ибо старому это делать было очень тяжело.

Купил стартер фирмы АТЭК 2108-000.

Для того, что бы снять старый стартер придется снять воздушный фильтр.

Теперь у Вас появился отличный доступ к самому стартеру. От втягивающего реле нужно отсоединить два провода — один тонкий и один толстый (постоянный + от АКБ).

Стартер крепится к двигателю тремя гайками, одна из которых находится снизу. Ее то открутить будет сложнее всего.

В корпус двигателя впрессована втулка, которую желательно заменить на новую. Я этого не сделал, так как посчитал, что она ещё в довольно хорошем состоянии. Та и вытаскивать ее очень проблематично.

Так же желательно почистить все от грязи. Сам кончик оси и шестерёнку бендекса немного смазать. Теперь можно приступать к установке нового стартера. И не забудьте подключить все провода на свои места.

Прежде чем приступать к непосредственному демонтажу стартера в обязательном порядке стоит отсоединить провод от клеммы «-» аккумуляторной батареи. Вместе с тем, процедура снятия стартера совершенно не сложная, однако достаточно не удобная. Лучше всего данную работу проводить работы на яме.

Порядок выполнения работ:

1. отсоединяется от клеммы реле тягового стартера колодка с проводом.

2. Отворачивается гайка крепления, снимается привод с контактного болта тягового реле.

3. Отворачиваются болты крепления и снимается защита картера.

4. Внизу двигательного отсека размещаются две гайки, при помощи которых крепится стартер — их требуется отвернуть.

5. Вверху отсека двигателя нужно отвернуть еще одну гайку, с помощью которой прикрепляется стартер.

6. Вынимается стартер с автомобиля ВАЗ.

Пожалуй, это и все. Устанавливается стартер на основании данной последовательности работ только в обратном порядке.

Замена стартера на ваз 2109 видео бонус

Стартер на автомобиле ваз 2109 снимают для его замены или ремонта. Для выполнения работ подготовьте стандартный набор инструментов, обесточьте автомобиль, после чего загоните его на смотровую яму или эстакаду, чтобы было удобно снимать нижнюю защиту двигателя. Проделайте нижеследующую последовательность действий:

В первую очередь от тягового реле необходимо отсоединить все провода. Снимите колодку с проводами с разъема реле, после чего отверните гайки и снимите высоковольтный питающий провод от аккумуляторной батареи.

• Теперь необходимо снять защиту картера двигателя, для отворачиваем по периметру все винты ее крепления и снимаем.
• После чего, тут же снизу отворачиваем две гайки крепления стартера к блоку.

Далее отворачиваем еще одну гайку сверху в моторном отсеке и извлекаем стартер.

На этом ремонтные работы по снятию стартера на автомобиле ваз 2109 завершены. Произведите его разборку с последующим ремонтом или полную замену. Установку выполните в обратной последовательности. Предварительно необходимо смазать бендикс, а именно его шестерню. Так же тщательно зачистите наждачной бумагой клеммы тягового реле, так как если они сильно будут окислены, может произойти существенное падение напряжения в цепи и как следствие стартер будет плохо запускаться.

https://youtube.com/watch?v=DRhN3pF9UOE

Источники

• http://car-hobby.ru/zamena-startera-vaz-2109-2108-2115-kalina.html
• http://avtogury.ru/tyuning-dvigatelya/zamena-startera-na-vaz-21099-2109-2108-svoimi-rukami.html
• http://zubilovaz.ru/vaz-2109-kak-snyat-starter

VESKO-TRANS.RU

АвтоНовости / Обзоры / Тесты

Как Снять Бендикс Со Стартера Ваз 2109

Self-изменения Бендикс ВАЗ-2109 Bendix. это устройство, без которого вы не можете управлять своим собственным ВАЗ-2109 на другом автомобиле. Его задача. передать крутящий момент от ротора стартера к заводной головке маховика. Он содержит только две части: шестерню, необходимую для передачи крутящего момента, в дополнение к подвижной муфте, которая предотвращает вращение первого элемента в противоположном направлении. Если у этой системы есть проблема, начните сначала машина ты Вы больше не можете этого делать, и вам нужно будет сменить мандикс на ВАЗ-2109. Сейчас мы проанализируем процедуру для стартеров KZATE, которые использует АвтоВАЗ.

Что нужно для работы

Сразу же обратите внимание на то, что Бендикс не подлежит ремонту. Соответственно, если это не удастся, вам нужно будет потратить время и деньги, чтобы установить новый

Современный, его цена не так высока, поэтому пытаться вернуть непоправимое не имеет смысла. Более того, процедура установки нового устройства не так уж сложна. Главное, чтобы необходимые детали и инструменты были рядом. Потому что работа полезна для вас:

• отвертка плюс и минус;
• гаечные ключи 13 и 10;
• молоток;
• плоскогубцы;
• запасная часть.

Не все bandix

подходит для конкретного стартера. Поэтому вам нужно будет приобрести соответствующий товар.

Workflow

Давайте начнем с предыдущих шагов. Сначала необходимо отсоединить отрицательный вывод от аккумулятора. Замена бендикса требует манипуляций с проводкой, так как отсоединение аккумулятора является обязательным требованием безопасности. Затем подходим к ретракторному реле. Он может видеть два болта: верх и низ. Проводник, который соединяет реле с аккумулятором, подключается к первому. Вам нужно будет выключить его, здесь вам понадобится ключ на 13. Далее вы заметите небольшой провод, который подает питание на обмотку при включении ключа в замке зажигания. Он также должен быть отключен, вам просто нужно слегка потянуть его влево.

Стартер прокручивается, заменяя БАЗ ВАЗ 2109.15

Свитки стартер

, найти причину, чтобы выяснить этостартер , заменаbandix сделай сам, проверь втягивающие.

Затем мы переходим к процедуре снятия стартера. На лицевой стороне вы заметите три гайки, расположенные сверху вниз. Они также удаляются с ключом на 13. Разборка завершена, стартер

вам нужно протянуть руку и подготовиться к работе непосредственно с ним. Вам нужно будет разобрать этот элемент, удалить панель ожидания и установить новую. Но сначала все.

После того как вы сняли стартер, просмотреть это. Оцените текущее состояние втулок, обмоток ротора, щеток и ребер. Если вы заметите их повреждение, у вас будет возможность немедленно заменить их. Теперь перейдем непосредственно к разборке устройства. Это выполняется следующим образом:

1. Крышка крепится к корпусу двумя болтами. Мы удаляем их.
2. Следующей строкой разборки будут болты очистки стартера и гайка, которая обеспечивает контакт с силовым кабелем.
3. Теперь вы можете увидеть кольцо на роторе. Мы демонтируем.
4. Мы вооружаемся ключом 10 и удаляем шпильки.
5. Щетки соединяются с контактами маленькими винтами. На помощь приходит отвертка.

Стартер теперь можно разделить. Он закроется на 3 части.

Наконец, мы переходим к самому важному. демонтаж бандикса

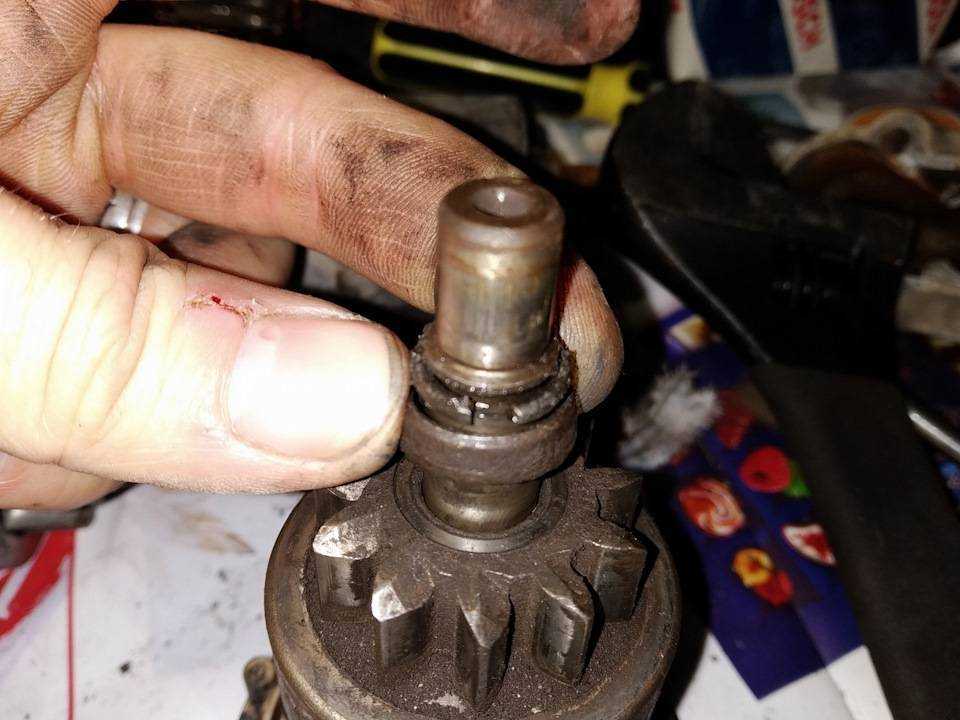

Сначала осторожно опустите шайбу на вал ротора. Маленький молоток поможет вам в этом

Ниже это кольцо, для которого вам понадобится отвертка. И, наконец, старый bandix

может бытьвзлетать .

Но что, если причина не в разрушении этого элемента? На самом деле это очень легко проверить. Попробуйте крутить передачу. Если его поймают в 1/4 хода, то бандикс работает. Если шестерня свободно вращается в обоих направлениях. bandix

Вы можете смело выбрасывать это. Установка производится в обратном порядке.

Основные признаки неполадок стартера

Ремонт и диагностика устройства может потребоваться не только тогда, когда автомобиль не заводится вообще – неполадки, возникающие в работе стартера, возможно выявить на раннем этапе.

• не прокручивается с первого оборота ключа. Это может означать, что проблема кроется в щётках, передающих напряжение на ротор стартера – их надо заменить.
• при полностью заряженном аккумуляторе начинает работать с задержкой или раскручивается ощутимо дольше. Это также указывает на повреждение и износ щёток или подшипников, из-за которых ротор, движущаяся часть механизма, цепляет обмотку – статор.
• с задержкой возвращает свои составные части в исходное положение после старта двигателя – это наводит на мысль о повреждении/износе маховика двигателя или шестерни бендикса – детали стартера, которая раскручивает маховик. Свидетельством его поломки также может быть ситуация, при которой бендикс цепляется за маховик, но не может его раскрутить.
• продолжает вращаться вместе с двигателем. То есть, после раскручивания мотора автомобиля детали стартера не отцепляются от него с помощью возвратной пружины, а крутятся на тех же оборотах, что и маховик двигателя. Скорее всего, вина лежит на засоренном роторе и/или силовых контактах реле.

Сценариев поломок стартера может быть много, и если один из них был реализован в вашем автомобиле, необходимо сразу приниматься за ремонт.

Способов проверки неисправностей стартера всего 2: по характерным симптомам и по итогам дефектовки после разборки. Основные причины поломок и их признаки.

• Стартер крутит, но мотор не заводится. Исключив проблемы с системами питания, зажигания, ГРМ и иммобилайзером, можно сделать вывод об изношенных щетках стартера. Чаще всего при износе щеточного узла можно на слух ощутить, что коленчатый вал двигателя вращается медленней обычного. Но прежде чем снимать стартер для ремонта, проверьте надежность крепления клемм, отсутствие на них окислов и уровень зарядки аккумуляторной батареи.
• Стартер щелкает, но не крутит. Причиной поломки может быть как износ щеток, так и низкий заряд АКБ, окислы на клеммах питающего провода, гибкой массы.
• Стартер срабатывает, но коленчатый вал не вращается. Визуально слышно вращение якоря пускача, но маховик при этом стоит на месте. Поломка может проявлять себя лишь время от времени. Ремонт стартера своими руками заключается в замене бендикса. В очень редких случаях к подобным симптомам приводит слизывание зубьев на венце маховика или на шестерне бендикса.
• Не срабатывает втягивающее реле. Соленоид внутри тягового реле при подаче на него напряжения передвигает вилку, вводя в зацепление с венцом маховика шестерню бендикса, и замыкает контактной пластиной клеммы питания электродвигателя. Если после поворота ключа в положение Start не приходит напряжение на управляющий вывод втягивающего, или неисправно само втягивающее реле, контакты попросту не замкнутся для включения электродвигателя.
• Стартер не перестает вращаться после запуска двигателя. Причина в залипании контактной пластины втягивающего реле.
