Система, порядок и схема зажигания ваз 2109 и 21099 карбюратор и инжектор: модуль и угол опережения

Тюнинг ДВС

• прямоточня выпускная система – паук схемы 4/2/1 и резонатор с банками;
• спортивный распредвал – изменяются режимы газораспределения.

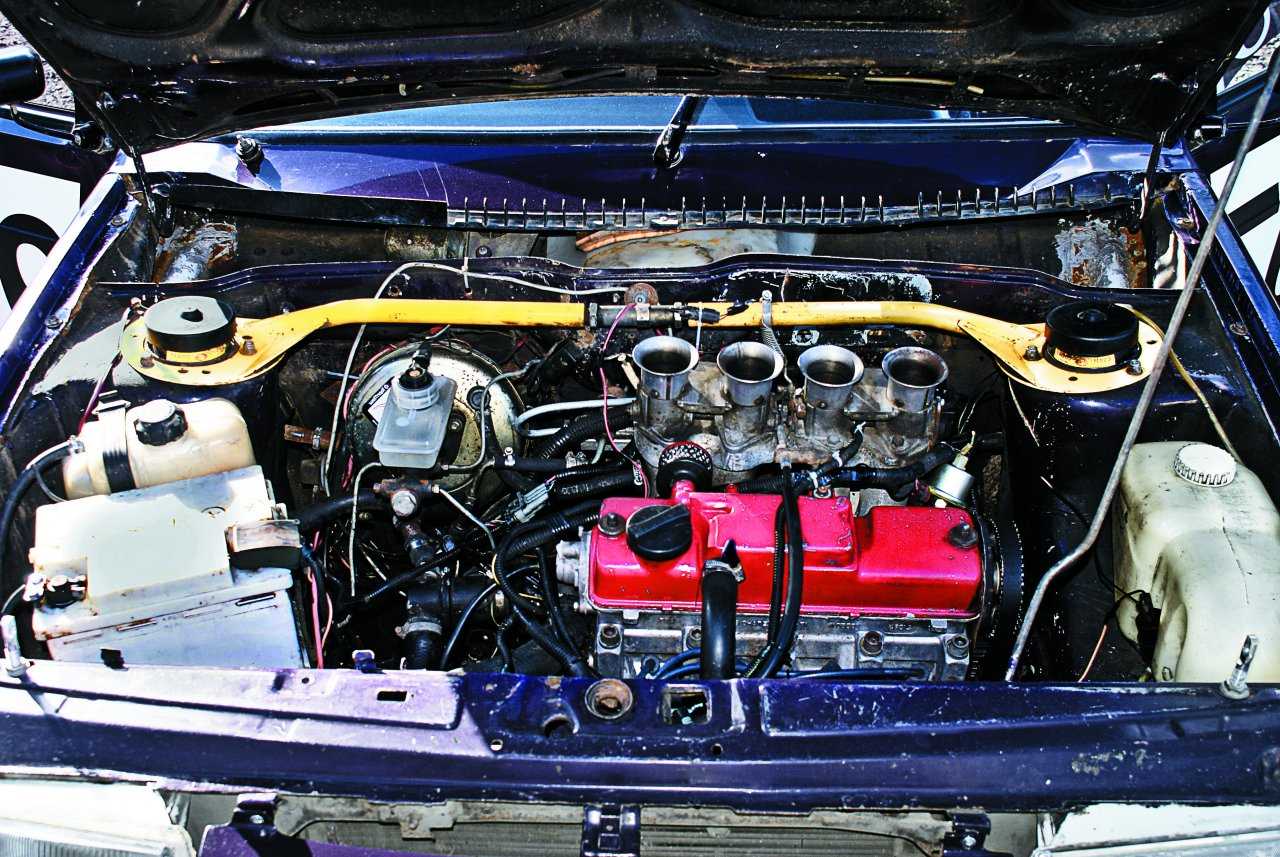

Тюнинг 2108

Обычно применяется тюнинг для добавления мощности около 10 л. с. за счет замены карбюратора инжектором либо прямоточного глушителя. Существует трудоемкий вариант замены коленвала со следующим диаметром кривошипа. Ход поршня увеличивается на 2 мм, однако требуется комплект КШГ, точный расчет и подгонка механизма.

Таким образом, в двигателе 2108 использованы передовые технологии немецкого автопрома. Снижен вес и габариты мотора для поперечного размещения под капотом переднеприводного авто. В двух версиях 1,1 л и 1,5 л модернизация производилась сотрудниками завода производителя.

Онлайн-калкулятор

Рассчитать объем цилиндра можно через:

• радиус основания и высоту, при этом высота равняется ходу поршня;
• площадь основания и высоту.

Но есть и более сложные калькуляторы, обладающие расширенным набором функций. Они позволяют рассчитывать не только объем мотора, но и степень сжатия. Для вычислений необходимы значения следующих параметров:

• длину шатуна;
• ход поршня;
• недоход поршня;
• диаметр цилиндра;
• объем поршневой камеры;
• толщину и диаметр прокладки;
• объем камеры в ГБЦ;
• количество цилиндров.

Перед тем, как посчитать объем цилиндра или всего двигателя либо вычислить уровень сжатия, следует уточнить и записать все вышеперечисленные параметры. У новичков с этим могут возникнуть сложности, поэтому придется проявить настойчивость.

Общие сведения о системе зажигания «Девятки»

Система зажигания в 21099 инжектор или карбюратор являет собой совокупность множества компонентов и механизмов, взаимосвязанных друг с другом. Основное назначение СЗ заключается в производстве электрического разряда, который впоследствии используется для возгорания топливо-воздушной смеси в цилиндрах мотора. Одним из основных параметров СЗ считается момент появления этого разряда, то есть искры, поскольку именно этот параметр определяет правильность работы силового агрегата.

Какие элементы включает в себя электросхема СЗ:

1. Катушка или модуль. Это устройство обрадует высоковольтных разряда и осуществляет его передачу на свечи по высоковольтным кабелям.
2. Свечи. Данные устройства используются для передачи высоковольтного импульса в цилиндры силового агрегата, где находится топливо-воздушная смесь. Свечи со временем могут работать некорректно, причиной тому является износ либо образование нагара на электродах. Такие проблемы могут привести к некорректной работе двигателя в целом, а также трудному его запуску в частности.
3. Высоковольтные провода. Они соединяют распределительный узел со свечами. Работоспособность высоковольтных проводов также важна, поскольку в случае их пробоя водитель также может столкнуться в некорректным функционированием ДВС.
4. Распределительное устройство. Этот узел распределяет высоковольтный разряд по определенным свечам, поскольку цилиндры должна срабатывать в определенном порядке. Одним из основных компонентов распределителя является вакуумный регулятор.
5. Коммутатор.
6. Монтажный блок.
7. Реле зажигания.
8. Выключатель, то есть замок. С его помощью водитель дает команду на запуск мотора (автор видео — Наиль Порошин).

Принцип работы четырехтактной силовой установки

Понять, почему важно правильно подключать высоковольтные провода можно, если вы изучите принцип работы силовой установки. Карбюратор или инжектор ВАЗ-2109 работают примерно по одному принципу, так как обе силовые установки являются четырехтактными

1. Сначала объем цилиндра наполняется топливной смесью и отработанными газами. Этот процесс называется «впуск».
2. Затем двигатель переходит к сжатию. При нем клапана закрыты, а коленвал и шатун двигают поршень вверх. Смесь из топлива и воздуха переносится в камеру сгорания.
3. На этапе расширения включается в работу зажигание, появляется искра. Она воспламеняет топливную смесь, благодаря чему образуются газы. Они давят на поршень, из-за чего он двигается вниз. Через шатун это усилие передается на коленчатый вал.
4. Завершает процесс «выпуск» отработанных газов через выхлопную систему.

Чтобы работал двигатель плавно и без рывков, процессы должны проходить в определенном порядке. Это, в первую очередь, касается порядка включения в работу цилиндров.

Онлайн-калкулятор

Рассчитать объем цилиндра можно через:

• радиус основания и высоту, при этом высота равняется ходу поршня;
• площадь основания и высоту.

Но есть и более сложные калькуляторы, обладающие расширенным набором функций. Они позволяют рассчитывать не только объем мотора, но и степень сжатия. Для вычислений необходимы значения следующих параметров:

• длину шатуна;
• ход поршня;
• недоход поршня;
• диаметр цилиндра;
• объем поршневой камеры;
• толщину и диаметр прокладки;
• объем камеры в ГБЦ;
• количество цилиндров.

Перед тем, как посчитать объем цилиндра или всего двигателя либо вычислить уровень сжатия, следует уточнить и записать все вышеперечисленные параметры. У новичков с этим могут возникнуть сложности, поэтому придется проявить настойчивость.

Признаки неисправности

Игнорировать признаки выхода из строя датчика холостого хода на вашем инжекторном или карбюраторном ВАЗ 2109 ни в коем случае нельзя. Сначала это будет доставлять дискомфорт в вождении, но вскоре может стать причиной серьезной аварии.

Существует несколько основных симптомов, которые могут указывать на проблемы с РХХ:

• Обороты самопроизвольно начинают то увеличиваться, то уменьшаться;
• При включении холодного силового агрегата не повышаются обороты;
• При использовании дополнительных электрозависимых устройств, таких как фары или отопитель, на холостом ходу сразу начинают падать обороты;
• При выключении передачи или на холостом ходу двигатель может заглохнуть.

Это не полный перечень возможных симптомов, но все они косвенные. Потому чтобы убедиться, что проблема кроется именно в РХХ, а не других узлах двигателя, необходимо проверить текущее состояние датчика.

Проверка состояния

Чтобы проверить текущее состояние вашего РХХ на автомобиле ВАЗ 2109, выполните несколько последовательных действий.

Шаг проверки

Ваши действия

Включите ручной тормоз на автомобиле, установите противокаты под колеса. Безопасность всегда должна стоять на первом месте во время ремонта машины своими руками

Необходимо добраться до искомого датчика, отключить его от питательной колодки с проводами, а затем с помощью вольтметра проверить наличие напряжения. Минус ставится на двигатель, а плюс устанавливается на выводы колодки проводов А и D

Включите зажигание, проверьте показатели напряжения. В норме они составляют около 12Вольт. Если вольтметр показывает меньшие значения, возможна проблема с уровнем заряда аккумуляторной батареи. Если напряжения совсем нет, придется проверить весь ЭБУ и электрическую цепь. Не исключены обрывы.

Проведите еще одну проверку при включенном зажигании. Проверьте поочередно выводы AB и CD. В нормальном состоянии сопротивление на них должно составлять примерно 53 Ом. Если РХХ работает нормально, измерительный прибор покажет бесконечное сопротивление

При снятом регуляторе холостого хода и включенном зажигании подключите к нему колодку с питание. Если при этом конусная игла выдвинулась, все с устройством хорошо. Если же не выдвигается конусообразная игла, тогда РХХ вышел из строя и требует замены

https://youtube.com/watch?v=yj3rXyRVerI

Определив, что старый датчик холостого хода уже отработал свое на ВАЗ 2109, ему требуется замена. Процедура вполне выполнима без посторонней помощи.

Дрожание рычага ПП на холостом ходу

Дергает ручка? Проверь подушки мотора

Дергание рычага переключения передач на холостом ходу — довольно распространенное явление, если автомобиль старый. Мало кто связывает данную проблему с силовым агрегатом, а зря. Указанный симптом свидетельствует о чрезмерном износе подушек крепления мотора. И если проблему не устранить, двигатель просядет, появятся другие осложнения — затрудненное переключение передач, сильное дрожание передка машины при движении и усиленный износ шарниров равных угловых скоростей (ШРУСов). В результате ШРУСы придется менять через каждые 5 000 километров пробега.

Порядок действий при замене подушек двигателя ВАЗ 21099.

Неисправности системы зажигания

Одна из самых распространённых причин, по которым происходит троение — отсутствие искры, воспламеняющей топливовоздушную смесь в камере сгорания. Конкретных неисправностей может быть две:

• выход из строя соответствующей свечи зажигания;
• неисправность высоковольтного провода, ведущего к этой свече.

Выкрутите соответствующую свечу и осмотрите её. Наличие сажевого, масляного, лакового налёта свидетельствует о нештатной работе свечи и близком выходе её из строя. Распространённая причина выхода свечей из строя — низкое качество топлива. Это влияет на работу всех четырёх свечей, но когда одна из них выходит из строя, двигатель начинает троить. Получается, что некачественное топливо может быть косвенной причиной троения мотора.

Не рекомендуется проверять работу свечи визуально, по наличию проскакивающей в рабочем зазоре искры при работающем двигателе. Даже наличие искры при атмосферном давлении на открытом воздухе не даёт стопроцентной гарантии адекватной работы свечи в цилиндре. А отсутствие искры не обязательно связано с выходом свечи из строя, дело может быть в высоковольтном проводе. Провода проверяют на соответствие фактического сопротивления номинальному, указанному на его изоляции.

Мотор троит на холостых оборотах: распространенные причины и быстрая диагностика

Вполне очевидно, что с подобной неисправностью эксплуатировать ТС становится затруднительно, так как приходится постоянно повышать обороты для поддержания нормальной работы ДВС. В результате заметно увеличивается расход топлива, холодный пуск мотора также может быть сильно затруднен и т.д.

В самом начале нужно определить, какой из цилиндров не работает. Для этого следует завести ДВС, после чего по очереди отключать высоковольтные провода от свечей. Если после отсоединения питания работа двигателя меняется, это значит, что цилиндр рабочий. Отключение питания от нерабочего цилиндра, напротив, не приведет к изменению звука и характера работы силового агрегата.

В ряде случаев замена свечи зажигания или ее чистка позволяет нормализовать работу двигателя и избавиться от «троения». Следует помнить, что хотя свечи могут быть рассчитаны на 30-80 или даже 100 тыс. км. пробега, в условиях езды на отечественном горючем часто приходится менять данные элементы уже на 20-25 тыс.

Еще важно учитывать, что проверяя высоковольтное оборудование, нужно соблюдать технику безопасности. Если опыта нет, тогда желательно под ноги положить деревянный брусок, коврик из резины и т.п

Также отсоединяя провода от свечи, нельзя держаться за колпачок. Нужно браться за высоковольтный провод. При этом нужно стараться не касаться двигателя и кузова авто.

Параллельно следует понимать, что бронепровода также могут быть повреждены и пробивать. Кстати, если искра куда-то «уходит», в темное время суток бывает достаточно заглянуть под капот, чтобы обнаружить пробой.

Отметим, что когда троит дизель, для проверки нужно выполнять поочередное отключение подачи дизтоплива на форсунки. Для этого производится откручивания штуцеров на магистралях высокого давления.

А теперь давайте представим, что нужный цилиндр найден, при этом свеча дает искру, бронепровод в полном порядке, а мотор все равно троит. В этом случае нужно еще раз выкрутить свечу и осмотреть наконечник, определяя, влажный он или сухой. Как правило, это укажет на проблемы со смесеобразованием.

Если свеча мокрая, тогда топливно-воздушная смесь может оказаться слишком обогащенной. Сухая свеча указывает на излишнее переобеднение смеси. Как в первом, так и во втором случае цилиндр на такой смеси работать не будет даже при условии исправной системы зажигания. Причиной может стать загрязнение или повреждение форсунок, а также подсос лишнего воздуха.

В рамках диагностики можно выполнить быструю проверку форсунок, отсоединив от них фишки питания. Если при отключении питания от какой-либо форсунки работа двигателя не меняется, тогда это и есть неисправный элемент. Для подтверждения или опровержения следует поменять эту форсунку местами с той, которая стоит в соседнем цилиндре. Если цилиндр будет работать нормально, тогда дело не в форсунке.

Напоследок следует помнить, что инжекторный двигатель также троит во многих случаях по причине повреждения или выхода из строя катушек, коммутаторов, датчиков ЭСУД, неправильно выставленных меток ГРМ и т.д. В одних случаях искры может не быть, в других искра есть и с топливоподачей все нормально, но троение все равно присутствует.

В подобных ситуациях самому решить проблему, особенно в дороге, будет крайне сложно. Лучше сразу отправляться на компьютерную диагностику. Например, выход из строя или неверный сигнал от ДМРВ (датчик массового расхода воздуха) часто является причиной того, что двигатель неровно работает и троит на холостых.

Лада 2109 ?Шустрый 8V ?™ › Бортжурнал › Двигатель ВАЗ 2109 (8 клапанов) инжектор – устройство и особенности

До 2004 года ВАЗ выпускал «девятки» с карбюраторными восьмиклапанными двигателями, а затем на двигатель ВАЗ 2109 начали устанавливать инжектор – в итоге была изменена система впрыска и электрическая схема автомобиля.

Преимуществ инжектор имеет так же много, как и недостатков. Если сравнить двигатели ВАЗ 2109 с карбюраторной системой впрыска и инжекторной, то можно увидеть следующие плюсы во второй:

• Увеличение мощности двигателя: в карбюраторах топливная смесь засасывается в камеру сгорания за счёт разрежения и на эту процедуру уходит немалая мощность ДВС. В инжекторе же топливная смесь под высоким давлением принудительно впрыскивается в камеру сгорания.• Уменьшение расхода топлива: достигается благодаря тому, что в инжекторном двигателе смесь подается в цилиндры дозировано. В карбюраторе же в двигатель может поступить слишком богатая смесь, которая в итоге вся не сгорит и выплеснется в выхлопную систему.• Улучшение экологических показателей двигателя ВАЗ 2109: топливная смесь сгорает практически полностью, следовательно, количество вредных веществ в выхлопе намного меньше. Катализатор в системе выпуска ВАЗ 2109 несгоревшую смесь воспламеняет. В итоге на выходе идет практически чистый воздух, который контролируется альфа-зондом.• Лёгкий запуск в холодную погоду: отсутствие привычного «подсоса», так как ЭБУ регулирует качество и количество смеси, необходимое для работы двигателя.• Высокая надежность топливной системы.

Минусы инжектора в ВАЗ 2109

Самый главный минус в инжекторной системе – практически нулёвая ремонтопригодность. Те же форсунки стоят немалую сумму – отремонтировать их качественно не каждому под силу, а порой даже не представляется возможным. В этом карбюраторы выигрывают, так как для их диагностики и настройки не требуется сложного оборудования. Но инжекторные варианты двигателей ВАЗ 2109 имеют явное преимущество в расходе топлива и высокой надежности.

Кроме всего сказанного, можно добавить, что двигатели с 8 клапанами надёжнее своих 16-клапанных сородичей. Такой вывод можно сделать, слушая и читая отзывы владельцев ВАЗ 2109. По крайней мере первые 16-клапанные версии двигателей имели огромный недостаток: при обрыве ремня ГРМ гнуло клапана. И такой недостаток долгое время присутствовал. По этой причине большинство людей, покупая автомобиль, в первую очередь смотрели на двигатели с 8 клапанами.

Система питания двигателя ВАЗ 2109

Топливная система инжекторных двигателей ВАЗ 2109 кардинально отличается от карбюраторных собратьев. Самое главное отличие – регулирование подачи топлива отдано в руки электроники (ранее этой задачей занималось разрежение). Состав топливной системы инжекторного двигателя ВАЗ 2109:• Топливный бак и топливопровод.• Топливный насос – служит для перекачки бензина из топливного бака.• Регулятор давления топливной смеси обеспечивает постоянное давление в системе.• Рампа и форсунки: предназначены для подачи топлива в камеру сгорания (форсунки инжекторной системы впрыска).• Дроссельная заслонка.• Фильтры и клапаны для регулировки подачи топлива и возврата неиспользованного обратно в бак.

В момент включения зажигания происходит запуск электрического топливного насоса (его слышно в салоне автомобиля ). Если же характерный звук отсутствует, то это говорит о неисправности насоса или проводки. Когда в систему накачано необходимое давление топлива, можно запустить двигатель.

На ВАЗ 2109 за работу форсунок отвечает электронный блок управления. По схеме, заложенной в его прошивке, он открывает форсунки на определённое время (в этот момент происходит впрыск топлива в камеру сгорания двигателя). Закрывается форсунка под действием возвратной пружины.

Техобслуживание

Классическое устройство ДВС в сочетании с поперечным расположением мотора под капотом переднеприводных авто подчиняется следующему регламенту ТО:

Объект техобслуживания	Время или пробег (что наступает раньше)
Ремень ГРМ	замена через 100 тысяч км
Батарея АКБ	12 месяцев/20 тысяч км
Зазор в клапане	24 месяца/20 тысяч км
Вентиляция картера	24 месяца /20 тысяч км
Ремни, приводящие в действие навесное оборудование	24 месяца /20 тысяч км
Топливопровод и крышка бака	24 месяца /40 тысяч км
Масло моторное	12 месяцев/10 тысяч км
Фильтр масляный	12 месяцев/10 тысяч км
Фильтр воздушный	21 – 24 месяца /40 тысяч км
Фильтр топливный	48 месяцев/40 тысяч км
Фитинги и шланги обогрева/охлаждения	24 месяца /40 тысяч км
Жидкость охлаждающая	24 месяца /40 тысяч км
Датчик кислородный	100 тысяч км
Свеча зажигания	12 – 24 месяца /20 тысяч км
Коллектор выпускной	12 месяцев

В сопроводительной инструкции содержится описание параметров, производитель настоятельно рекомендует придерживаться порядка обслуживания движков 21083.

Как правильно подсоединить провода

При замене высоковольтных проводников сначала их подключают к распределителю зажигания. Крышка трамблера удобна тем, что устанавливается всегда в одном положении. На ней стоит специальная метка, благодаря которой разместит деталь на месте не составит труда. Прежде чем подключить провода, осмотрите крышку. Она должна быть целой, так как при появлении трещин работоспособность этого узла не гарантирована.

Метка на крышке трамблера располагается рядом с гнездом провода первого цилиндра. Порядок работы цилиндров слегка нарушен (1-3-4-2) из-за бегунка зажигания. Он движется по кругу (распределителю) против часовой стрелки. Именно по этому принципу движения бегунка, легко запомнить порядок расположения проводов. Подключать на карбюраторных и инжекторных ВАЗ-2109 их нужно по одному принципу. На крышке трамблера подключайте провода по принципу движения бегунка, только так вы сможете выставить зажигание правильно:

• у метки расположено гнездо первого цилиндра;
• в самом низу подключается третий;
• на одной линии с гнездом первого, располагается место для провода к 4-му цилиндру;
• в верхней точке подключается второй цилиндр.

На самом двигателе нумерация цилиндров идет от места расположения ремня ГРМ к стартеру, то есть слева направо. Ближе всего к стартеру располагается четвертый цилиндр, а к ремню ГРМ первый

При подключении важно смотреть из какого гнезда крышки трамблера идет провод, если перепутать их расположение автомобиль не заведется

Если вы подключили провода правильно, но автомобиль все равно не заводится, то проблема может быть в них самих. Проверьте высоковольтные проводники на целостность. Если вы давно их не меняли, стоит купить новый комплект. Особенность этих проводов в том, что с течением времени на их поверхности могут образовываться микротрещины. Они приводят к отсутствию искры при работоспособной системе распределения зажигания. В эти трещины попадает влага и пыль, что портит провод изнутри, хотя снаружи он кажется целым.

Автолюбители рекомендуют приобретать комплекты высоковольтных проводов от зарубежных производителей, так как они служат гораздо дольше стоковых или отечественных. Вместе с проводами желательно заменить свечи, особенно если на их поверхности появились трещины или нагар. Это необходимо, чтобы после ремонта проблем с зажиганием у вас точно не возникало.

Рабочий процесс двигателя через цилиндры

Включение в работу цилиндров происходит следующим образом:

1. В первом происходит движение вверх. Газы расширяются, а смесь из воздуха и топлива сгорает.
2. В третьем, для осуществления процедуры сжатия, поршень поднимается.
3. В четвертом происходит «впрыск» – поршень движется вниз и одновременно с этим происходит поступление в цилиндр смеси из воздуха и бензина.
4. Во втором цилиндре поршень поднимается и занимает верхнее положение, чтобы через клапанную систему вышли газы. После чего отработанные газы выводятся из силового агрегата.

Исходя из принципа работы цилиндров, схема включения их выглядит следующим образом: 1-3-4-2

Важно подключить их правильно, чтобы цилиндры работали именно в таком порядке

Нумерация цилиндров в разных типах ДВС

Что касается стандартов нумерации камер сгорания, то их нет. На то, как они пронумерованы в ДВС, влияют такие факторы:

• Тип привода;
• Тип ДВС, компоновка блока;
• Поперечное либо продольное расположение агрегата под капотом;
• Сторона вращения.

На стандартных переднеприводных авто с поперечно установленным двигателем нумерация начинается со стороны ГРМ. Так, возле ремня ГРМ находится первый цилиндр и дальше все остальные. Последний находится около КПП.

Примеры

В многоцилиндровых V-образных двигателях первый цилиндр расположен в ряду с водительской стороны.

В двигателях американского производства камеры сгорания и их нумерация может отличаться и не поддаваться логике.

Так, для рядных четверок и шестерок первым может быть цилиндр около радиатора, в то время, как на всех прочих моделях нумерация начинается в сторону салона. Если нумерация обратная, то первым считается цилиндр ближайший к салону.

Французы очень оригинальны и применяют два способа нумерации камер сгорания ДВС.

• На рядных четверках нумерация начинается от маховика.
• Если это V-образная шестерка, тогда ближний к радиатору ряд – это первые три цилиндра, а ряд ближе к салону – последние три.

Характеристики моторов 2114

С момента выпуска Lada Samara ВАЗ-2114 технические характеристики бензинового привода постоянно совершенствовались. У владельцев отечественных автомобилей вопросов, какое масло лить в двигатель, не возникает в принципе, поскольку для Жигулей, Лады и Самары применяются типовые требования – 5W30 или 10W30.

Замена масла 2114 с промывкой мотора

Кроме того, следует знать, какое масло использовать в передачах трансмиссии – в инструкциях завода производителя АвтоВАЗ рекомендовано применять группу смазок GL-4, обладающих вязкостью 80W85 (минералка), 75W90T (синтетика) или 85W90 (полусинтетика).

Технические характеристики двигателя имеют вид:

Характеристики	Модификация ДВС
2111	21114	11183	21124	21126
Годы установки	2003 – 2007	2003 – 2007	2007 – 2009	2009 – 2013	2009 – 2013
Объем	1500 см3 (1,5 л)	1596 см3 (1,6 л)	1596 см3 (1,6 л)	1599 см3 (1,6 л)	1597 см3 (1,6 л)
Мощность	56,4 кВт (77 л. с.)	59,5 кВт (81,6 л. с.)	59,5 кВт (82 л. с.)	65,5 кВт (89,1 л. с.)	72 кВт (97,9 л. с.)
Момент крутящий	115,7 Нм (3200 об/мин)	125 Нм (3000 об/мин)	120 Нм (3200 об/мин)	131 Нм (3700 об/мин)	145 Нм (4000 об/мин)
Вес	127,3 кг	112 кг	112 кг	121 кг	115 кг
Степень сжатия	9,8	9,6	9,6	10,3	11
Питание	инжектор
Схема двигателя	Рядный (L)
Зажигание	модуль	катушка	катушка	катушка для каждой свечи
Число цилиндров	4
Местонахождение первого цилиндра	ТВЕ
Число клапанов на каждом цилиндре	2	2	2	4	4
Материал ГБЦ	сплав алюминиевый
Впускной коллектор	алюминиевый	пластиковый с ресивером
Выпускной коллектор	с катализатором
Распредвал	2110	2111	2112
Диаметр цилиндра	82 мм
Ход поршня	71 мм	75,6 мм
Поршни	да	нет	нет	да	нет
Гнет клапана	да	нет	нет	да	нет
Коленвал	2112	11183
Горючее	АИ-95
Нормативы экологии	Евро-4	Евро 2 – 4	Евро 3 – 4
Расход топлива трасса/смешанный цикл/город	5,7/7,3/10	6/7,3/10,4	6/7,8/11	5/7/9,5	5,4/7,2/9,8
Расход масла на 1000 км	0,7	0,5
Моторное масло для 2114	5W-30 и 10W-30
Объем масла моторного	4 л	3,8 л	3,5 л	3,6 л
Температура рабочая	95°
Ресурс мотора	заявленный 150000 км, реальный 250000 км
Регулировка клапанов	шайбы между кулачками распредвала и толкателями	гидротолкатели
Система охлаждения	принудительная, антифриз/тосол
Количество ОЖ	7,8 л
Помпа	пластиковая крыльчатка
Свечи на 2114	А17ДВРМ, BPR6ES	АУ17ДВРМ, BCPR6ES
Зазор между электродами свечи	1,1 мм
Ремень ГРМ	длина 698 – 1125 мм в зависимости от навесного оборудования
Порядок работы цилиндров	1-3-4-2
Воздушный фильтр	Nitto, Knecht, Fram, WIX, Hengst
Масляный фильтр	Mann W914/2
Маховик	2110
Болты крепления маховика	М10х1,25 мм, длина 26 мм
Маслосъемные колпачки	код 90913-02090 впускные светлые код 90913-02088 выпускные темные
Компрессия	от 14 бар
Обороты ХХ	750 – 800	800 – 850
Усилие затягивания резьбовых соединений	свеча – 31 – 39 Нм маховик – 61 – 87 Нм болт сцепления – 54 – 87 Нм крышка подшипника – 59 Нм (коренной) и 43 – 53 Нм (шатунный) головка цилиндров – четыре стадии 20 Нм, 71 Нм + 90° + 90°

Для качественного обслуживания ДВС изготовителем моторов выпускается мануал, содержащий описание параметров привода, периодичность замены расходников и пошаговые операции ремонта. Это же руководство по эксплуатации рекомендует объемы масла в редукторах в двигателе.

Обрыв ремня ГРМ
