Горит на панели приборов индикатор на ваз 2112

Инструкция по монтажу и ремонту

Вид после демонтажа панели

Замена панели, особенно если устанавливаете на старый ВАЗ 2112 представляет собой определенную сложность. На старых машинах нет части тех функций, под которые панель имеет кнопки. Может потребоваться поработать над проводкой.

Инструменты и материалы

Инструменты потребуются стандартные.

А вот дополнительных материалов нужно определенное количество:

понадобятся заглушки для лишних кнопок, которые не нужны на старом автомобиле;
воздухопровод;
различные вставки, кнопки (5 штук) и колодки;
новый жгут проводов, подходящий для схемы подключения;
кронштейны для крепления приборного щитка;

Алгоритм действий

Щиток в полностью установленном виде

Вначале нужно снять старую панель. Делается это также, как и на других моделях машин производства ВАЗ.

При установке, нужно заменить замок зажигания на десяточный или калиновский, в зависимости от того, сколько клемм на колодке к замку. Можно оставить и старый и переставить провода, но новый и работать и смотреться будет лучше.

Нужно заменить проводку . Также, подключить габариты дополнительными двумя проводками в ш4/13 и ш3/13 на монтажном блоке. Это относится к старым блокам, с 11 местами под реле.

В зависимости от того, инжектор или карбюраторная, подключение имеет свои нюансы. Если покупали цельную заводскую панель, то к ней должна прилагаться инструкция. Вкратце можно отметить, что на инжекторе не ставится датчик скорости, учтите это при установке.

Большую помощь может оказать электросхема автомобиля. Если ее нет, то можно найти в интернете. Есть некоторые различие в ней между ВАЗ 21124, 2111 и другими вариантами машин, так что найдите именно свою.

Если после включения не работает панель приборов, проверьте правильность подключения проводки – обычно ошибка именно в этом.

Ошибки отображаемые на приборной панели ВАЗ 2110 и способы их устранения.

Для примера я возьму скриншот с индикаторами приборной панели, который я уже показывал в рамках данной статьи.

Ошибки и способы их устранения отображаемые на приборной панели ВАЗ 2110

Рис. 1.9 . Органы управления ВАЗ 2110: 1 — сопло обдува стекла передней двери; 2 — боковые сопла системы вентиляции и отопления салона; 3 — крышка вещевого ящика; 4 — часы (электронные или кварцевые); 5 — блок индикации бортовой системы контроля; 6 — крышка гнезда магнитолы; 7 — прикуриватель; 8 — передняя пепельница; 9 — облицовка тоннеля пола; 10-блоки управления*; 11 — рычаг стояночного тормоза; 12-рычаг переключения передач; 13 — педаль акселератора; 14- патрон подключения переносной лампы; 15- педаль тормоза; 16- педаль сцепления; 17- выключатель зажигания; 18-рукоятка регулировки рулевой колонки; 19 — рукоятка привода замка капота; 20 — выключатель звукового сигнала; 21 — крышка монтажного блока; 22 — выключатель привода замка багажника (двери задка)*; 23 — кнопка замка монтажного блока; 24 — гидрокорректор фар; 25 — рычаг переключателя указателей поворота и света фар; 26 — переключатель наружного освещения; 27 — выключатель передних противотуманных фар*; 28 — контрольная лампа включения противотуманных фар*; 29 — комбинация приборов; 30 — контрольная лампа включения заднего противотуманного света; 31 — выключатель заднего, противотуманного света; 32 — контрольная лампа обогрева заднего стекла; 33 — выключатель обогрева заднего стекла; 34 — выключатель освещения приборов; 35 — датчик-сигнализатор иммобилизатора*; 36 — рычаг переключателя очистителей и омывателей стекол; 37 — центральные сопла системы вентиляции и отопления салона; 38 — выключатель рециркуляции; 39 — выключатель кондиционера*; 40 — рычаг управления заслонками системы отопления; 41 — контроллер системы автоматического управления отоплением; 42 — выключатель аварийной сигнализации; 43 — выключатель очистителей и омывателей фар*; 44 — сопло обдува ветрового стекла

Рис. 1.10. Комбинация приборов: 1 — контрольная лампа включения стояночного тормоза; 2 — сигнальная лампа аварийного падения давления масла; 3 — резервная контрольная лампа; 4 — контрольная лампа включения габаритного света; 5 — указатель температуры охлаждающей жидкости; 6 — тахометр; 7 — контрольная лампа включения левых указателей поворота; 8 — контрольная лампа включения правых указателей поворота; 9 — спидометр; 10 — корпус; 11 — сигнальная лампа резерва топлива; 12 — указатель уровня топлива; 13 — контрольная лампа включения дальнего света; 14 — контрольная лампа включения аварийной сигнализации; 15 — сигнальная лампа аварийного состояния рабочей тормозной системы; 16 — кнопка установки на ноль счетчика суточного пробега; 17 — счетчик пробега; 18 — сигнальная лампа «CHECK ENGINE» («проверьте двигатель»); 19 — сигнальная лампа разряда аккумуляторной батареи

Ваши отзывы, комментарии, вопросы и ответы на LADA-10.ru

В обсуждении о причинах неисправности и других проблемах участвуют все желающие.Если знаете, что ответить, пишите и тем самым поможете другим владельцам ВАЗ 2110 в поиске истины.

Комментарии на сайте LADA-10.ru запущены 11 января 2012 года

Юра 2017-04-13 16:16:26

Delphia 2016-06-01 02:39:28

александр 2014-01-24 18:49:47

Александр 2013-08-22 16:50:35

Анатолий 2013-05-26 19:59:46

юрий 2013-02-25 19:53:15

Алмаз 2013-01-18 18:50:37

валера 2012-08-20 15:14:52

Алик 2012-08-12 17:29:11

димон 2012-08-03 20:37:08

владимир 2012-07-24 09:38:34

У нас тоже Лада

Сайт создан в 2010 — 2019 гг. В соответствии с законом об авторских и смежных правах, перепечатка любых материалов сайта, возможна только с разрешением администрации (Kонтакты) и при указании прямой ссылки lada-10.ru

Коды ошибок приборки

Стандартные ошибки при самодиагностике автомобиля указывают на поломку не точно. При причине простоты бортового компьютера, устройство может указать только направление, где стоит искать проблему. Расшифровка стандартных ошибок выглядит так:

0 – ошибки не обнаружены – система в полном порядке;
1-2 в бортовой сети превышено или слишком низкое напряжение;
3 – сбои в работе поплавкового датчика в бензобаке;
4/5 неисправность в цепях датчиков температуры антифриза и окружающей среды соответственно;
6 – критический перегрев силовой установки, необходимо дождаться остывания антифриза;
7 – недостаточно масла в картере двигателя;
8 – проблема кроется в тормозной системе;
9 – сел аккумулятор или деталь повреждена;
Е – ошибка в прошивке, нарушен пакет данных EEPROM.

При этом необходимо учитывать, что в некоторых случаях, код ошибки может быть двузначным. К примеру, если на табло высвечивается 15 – это может говорить о наличии поломок в цепях №7 и 8.

Узнав, что значит каждая ошибка, можно самостоятельно определить источник неприятности и исправить поломку.

Европанель

Примечание Некоторые версии автомобилей более поздних выпусков (в частности модели, выпускаемые ), оборудованы измененной панелью приборов – так называемой «европанелью».

Левый боковой дефлектор.
Кнопки наружного освещения.
Комбинация приборов.
Замок зажигания.
Правый подрулевой переключатель (стеклоочистителей и омывателей).
Кнопка аварийной световой сигнализации.
Ручка регулятора подсветки приборов.
Датчик иммобилайзера с индикатором.
Выключатель подогрева заднего окна.
Заглушки (резервные места для установки выключателей дополнительного оборудования).
Центральные дефлекторы.
Панель управления отопителем.
Крышки ниш под установку автомагнитолы.
Правый боковой дефлектор.
Левый подрулевой переключатель (указателей поворотов и света фар).
Рычаг отпирания замка капота.
Рулевое колесо.
Педаль сцепления.
Педаль тормоза.
Педаль акселератора.
Гнездо для подключения переносной лампы.
Рычаг переключения передач.
Крышка пепельницы.
Прикуриватель.
Перчаточный ящик.
Рычаг стояночного тормоза.

Выключатель габаритных огней.
Индикатор включения габаритных огней.
Индикатор включения фар головного освещения.
Выключатель фар головного освещения.
Индикатор включения задних противотуманных фонарей.
Выключатель задних противотуманных фонарей.
Заглушки (резервные места для установки выключателей дополнительного оборудования).
Регулятор уровня света фар головного освещения.

Тахометр.
Индикатор левых указателей поворота.
Спидометр.
Индикатор правых указателей поворота.
Указатель температуры охлаждающей жидкости.
Указатель уровня топлива.
Левая панель индикаторов.
Информационный дисплей.
Правая панель индикаторов.
Кнопка сброса показаний счетчика суточного пробега и установки часов.

Описание кнопок приборной панели ВАЗ 2110

Ну и сразу перейдем к описанию кнопок на приборной панели ВАЗ 2110.

Панель приборов автомобиля ВАЗ 2110 – на стрелках отмечены кнопки расположенные на ней

Как видно из скриншота на панели приборов ВАЗ 2110 расположены всего 4 кнопки – давайте перейдем к их описанию.

Кнопка включения/ выключения передних противотуманных фонарей.
Включение/выключение наружнего освещения.
Обогрев заднего стекла
Кнопка включения/ выключения задних противотуманных фонарей.

Кроме кнопок находящихся на приборной панели, есть и другие, которые находятся под печкой, рядом с магнитолой в салоне. Давайте узнаем их функции:

Панель приборов ВАЗ 2110 – описание кнопок рядом с печкой

Многие владельцы ВАЗ 2110 задаются вопросом – а зачем нужны эти самые 4 кнопки, которые находятся на приборной панели под печкой. Ответ покажется вам довольно банальным:

Данные кнопки на самом деле не играют ни какой функции, я думаю инженеры, работающие над десяткой, хотели добавить в автомобиль электрические стеклоподъемники, но по каким то причинам забыли этого сделать.

Ладно, это была шутка! На самом, деле эти кнопки отвечают за следующие:

Включение/выключение рециркуляции
Кнопка установки дополнительного оборудования (например стеклоподъемников)
Включение/выключение аварийной световой сигнализации
Кнопка установки дополнительного оборудования (например стеклоподъемников)

блок индикации бортовой системы контроля автомобилей ваз 2110 | ваз 2111 | ваз 2112

Рис. 1-8, блок индикации бортовой системы контроля Блок индикации бортовой системы контроля (рис. 1-8) информирует о состоянии узлов и систем автомобиля ваз 2110, ваз 2111, ваз 2112 посредством сигнализаторов. 1 — сигнализатор недостаточного уровня масла в картере двигателя загорается оранжевым светом при понижении уровня масла в картере двигателя ниже метки «MIN» указателя. Перед доливкой масла проверьте, не произошла ли утечка масла из-за потери герметичности системы смазки. 2 — сигнализатор незакрытой левой передней двери загорается красным светом при незакрытой левой передней двери. 3 — сигнализатор незакрытой правой передней двери загорается красным светом при незакрытой правой передней двери. 4 — сигнализатор неисправности ламп стоп-сигнала и габаритных огней загорается оранжевым светом, если неисправна одна из ламп стоп-сигнала или габаритных огней. 5 — сигнализатор износа накладок колодок передних тормозов загорается оранжевым светом, если толщина накладок уменьшилась до 1,5 мм. 6 — сигнализатор незастегнутых ремней безопасности загорается красным светом при непристегнутых ремнях безопасности водителем. 7 — сигнализатор незакрытой правой задней двери загорается красным светом при незакрытой правой задней двери. 8 — сигнализатор незакрытой левой задней двери загорается красным светом при незакрытой левой задней двери. 9 — сигнализатор недостаточного уровня охлаждающей жидкости в расширительном бачке загорается оранжевым светом при понижении уровня охлаждающей жидкости в расширительном бачке на холодном двигателе ниже допустимого предела. Перед доливкой жидкости в расширительный бачок проверьте герметичность системы охлаждения. 10 — сигнализатор недостаточного уровня омывающей жидкости в бачке загорается оранжевым светом, если в бачке осталось менее 1 л омывающей жидкости. Блок индикации бортовой системы контроля машин ваз 2110, ваз 2111, ваз 2112 может находиться в следующих режимах: выключен; режим ожидания; предвыездной контроль сигнализаторов; контроль параметров. Блок индикации бортовой системы контроля автомобиля ваз 2110, ваз 2111, ваз 2112 находится в режиме «Выключен», если ключ не вставлен в выключатель зажигания. В положении 0 («Выключено») ключа в выключателе зажигания блок индикации бортовой системы контроля переходит в «Режим ожидания». Если при этом будет открыта дверь водителя, возникнет неисправность «Забытый ключ в выключателе зажигания» и звуковой сигнализатор блока индикации бортовой системы контроля в течении 5-10 сек. будет подавать прерывистый сигнал. Сигнал можно прервать или закрыв дверь, или вынув ключ, или повернув ключ в выключателе зажигания в положение I («Зажигание»). В положении I ключа в выключателе зажигания блок индикации бортовой системы контроля автомобиля ваз 2110, ваз 2111, ваз 2112 переходит в режим «Предвыездной контроль сигнализаторов», при котором для проверки их исправности на 2-6 сек. включаются все световые и звуковой сигнализаторы, а затем через паузу в 1 сек блок индикации бортовой системы контроля переходит в режим «Контроль параметров» и при наличии неисправности производит сигнализацию по следующему алгоритму: световой сигнализатор того параметра, который вышел за пределы нормы, начинает мигать в течении 5-10 сек, после чего переходит в режим постоянного свечения до устранения неисправности или возвращения ключа в выключателе зажигания в положение 0 («Выключено»); одновременно со световым сигнализатором на 5-10 сек. включается звуковой сигнализатор; если при этом возникнет другая неисправность, то звуковая сигнализация и световая в режиме мигания начинают работать для последней неисправности, как более приоритетной, а световой сигнализатор предыдущей неисправности переходит в режим постоянного свечения.

Читать дальше: Движение по крайней левой полосе

При использовании материалов сайта активная ссылка на car-exotic.com обязательна!

Поломки реле-регулятора

Неисправность реле-регулятора – это еще одна причина, почему загорается лампочка зарядки АКБ. Этот узел ответственен за включение/выключение сигнального индикатора.

Принцип работы устройства следующий: во время включения зажигания через его замкнутые контакты проходит ток, который идет от батареи и подпитывает индикаторные сигналы. Когда запускается ДВС, начинает работать генератор, который подает на реле уже выпрямленное напряжение и контакты узла размыкаются. В это время лампочка должна погаснуть.

Проверить деталь можно самостоятельно. Отключите от него оба провода и замкните между собой. Заведите мотор и посмотрите на приборную панель. Если индикация отсутствует – нужно поменять реле.

Читаем приборную панель ВАЗ-2111

При этом зачастую тот или иной символ вызывает определенные вопросы. На самом деле, разобраться со всем этим достаточно просто. Во-первых, символов здесь не так уж и много, во-вторых, большинство из них понятны на интуитивном уровне. Впрочем, давайте разберемся со всем этим по порядку. В качестве примера возьмем наиболее распространенный вариант панели, встречающейся в салоне «одиннадцатых». Тем более что другие модификации не имеют каких-либо серьезных отличий от нее.

Итак, начнем по порядку. В самом нижнем левом углу вы увидите индикатор оранжевого цвета – это лампочка воздушной заслонки, актуальная для автомобилей с карбюраторным двигателем. Вслед за ней расположилось понятное всем изображение масленки. Несложно догадаться, что это индикатор, сигнализирующий о наличии проблем с давлением масла. Далее – предупреждающая лампочка. Она напомнит забывчивому водителю о затянутом стояночном тормозе.

Сверху над данными индикаторами, в левой части щитка приборов, находится указатель температуры охлаждающей жидкости. Обозначается он традиционным знаком, да и шкала с цифровыми обозначениями сразу же подскажет, что это такое.

Далее в центральной части приборного щитка расположен тахометр и спидометр – слева и справа соответственно. Первый показывает обороты двигателя, второй – скорость, с которой двигается транспортное средство. С этим, наверное, ни у кого никаких сложностей возникнуть не должно. Непосредственно под спидометром и одометром находятся два небольших по размеру электронных дисплея. Первый – это часы, показывающие текущее время (при правильной настройке, конечно же). Под вторым прибором находится одометр с цифрами общего и суточного пробега. Последний, кстати, в зависимости от модели, может быть широким либо узким. Возле одометра, внизу и справа, находится ручка настройки часов. На панели с узким дисплеем ею переключаются показатели суточного и дневного пробега. То есть данная ручка может отвечать как за настройку часов, так и за показания одометра, в зависимости от модификации панели.

Между тахометром и спидометром внизу, прямо посередине щитка, конструкторы расположили один над другим два индикатора. Верхний сигнализирует о включенной аварийке. Второй индикатор – Check Engine. Обозначается он традиционным значком, который можно встретить и на многих других автомобилях. Его загорание означает о наличии каких-то серьезных проблем. Многие рекомендуют, увидев загоревшийся Check Engine, заглушить двигатель, и попытаться установить причину неисправности. Впрочем, нередко данный индикатор появляется вследствие банального сбоя в работе электроники. В таком случае рекомендуется заехать к специалисту, и с помощью специального программного обеспечения сбросить ошибки. В верхней центральной части приборного щитка, опять-таки между тахометром и спидометром, находятся индикаторы поворотов, соответственно, левого и правого.

Идем далее. За спидометром, в правой части щитка, конструкторы расположили указатель уровня топлива. Отличить его от других приборов несложно, во-первых, по соответствующему стандартному обозначению, во-вторых, по традиционной индикации. Зная, на какое количество топлива рассчитан бак автомобиля, разобраться с его показаниями особого труда не доставит. Возле указателя, внизу, находится указатель в виде бензоколонки. Он загорается оранжевым цветом, когда уровень топлива в баке опускается до 5-7 литров.

Непосредственно под указателем топлива конструкторы расположили несколько предупреждающих индикаторов. Давайте рассмотрим их слева направо. Первый из них – это индикатор синего цвета с условным обозначением фары. Он предупреждает водителя о том, что тот едет с включенным дальним светом. Далее сигнальная лампа, указывающая на низкий уровень

тормозной жидкости. При ее загорании рекомендуется сразу же остановиться и осмотреть систему на предмет возможных подтеканий. Лучше всего вообще никуда не ехать до тех пор, пока не будет установлена причина падения уровня тормозной жидкости, поскольку речь здесь идет не только о вашей безопасности – это серьезный риск и для других участников дорожного движения. В самом левом нижнем углу щитка приборов находится контрольная лампа, указывающая на включение габаритных огней.

Дополнительная панель

Дополнительная передняя панель БСК управления нового образца имеет индикаторы:

Изображена масленка. Если при этом лампочка работает – проверьте уровень масла;
Загорается значок, в котором при некоторой фантазии можно «опознать» работающие дворники. Это говорит о том, что мало омывающей жидкости для стекол в бачке;
Условное изображение градусника над емкостью с жидкостью – высокая температура тосола;
Перечеркнутая лампочка, на которую указывает стрелка – знак того, что не работает стоп сигнал или габариты;
Если загорается лампочка с изображением колеса с тормозными колодками, вполне возможно, что колодки износились и требуют замены;
Знак человечка с ремнем безопасности говорит о том, что ремень следует пристегнуть.

Панель БСК ВАЗ 2110

Снятие приборной панели авто

при помощи крестообразной отвертки снять три самореза, которые крепят центральную консоль;
снять накладку, находящийся внизу выступ, вывести выступ из кронштейна;
насадкой отвернуть пять саморезов, размещенных в консоли справа, снять экран;
отсоединить клемму со знаком (-) от батареи аккумулятора. Если имеется радиоприемник, его нужно снять, достать заглушку из щитка;
провода, идущие от прикуривателя, отсоединить, достать патрон;
при помощи узкой отвертки снять рукоятку с рычагов;
потянув на себя, у отопительного и вентиляторного выключателя снять рукоятку;
открутить два самореза над панелью и два, находящиеся под ней при помощи отвертки;
открутить саморез, находящийся за панелью;
два самореза, крепящих накладку, также открутить;
отсоединить колодки жгута и проводов. Чтобы при установке панели не было замешательства, следует пометить порядок их подсоединения;
отвинтить болты крепления;
открутить два самореза, те, что крепят нижний кронштейн при помощи ключа на 8;
открутить саморез, крепящий световод и снять его;
саморезы, крепящие отопительный блок также открутить;
снять ламповые патроны;
после снятия внешних деталей, вынуть декоративную вставку;
открутить все гайки ключом на 21;
гидрокорректор, вынуть его лампу;
открутить саморезы, которые крепятся к поперечине, находящейся слева.
В конце снимается сама панель. Сборка панели проводится, соответственно, в обратной последовательности.

В общем работа по ремонту вполне выполнима даже своими руками, но прежде чем начинать демонтажные работы, нужна хотя бы условно нанесенная на бумагу распиновка, иначе придется трудно: нужно будет «проследить» каждый провод и каждое соединение, которое находится на «пути следования» от приборов до кнопки включения.

Установка без полного разбора панели

Панель, как многим известно, состоит из трех частей, но европанель ВАЗ 2110 – это, собственно, только верхняя часть торпедо. И если цель – лишь ее замена, без каких-либо доработок и другого тюнинга, тогда смело можно делать частичный разбор, не снимая всего оборудования.

Процесс демонтажа проходит так:

Снимаем приборную панель;
Открываем бардачок, и изнутри откручиваем три самореза. Довольно сложно открутить саморез около ветрового стекла, но все же посильно;
Рядом с ЭБУ вытягиваем 4 кнопки и изнутри откручиваем саморезы;
Ослабляем крепление регулировки подсветкой. Можно открутить полностью, как удобнее;
Открыв блок предохранителей приборов также изнутри откручиваем 2 самореза;
Остаются еще два самореза, которые удерживают накладку панели, но открутить их не получится без полного разбора

Поэтому либо осторожно выламывают эти саморезы, либо даже выпиливают, приподняв накладку справа, используя пилку по металлу. При этом внешний вид будущего обновленного «лица» салона не пострадает, поскольку евронакладка перекроет эти места;
Теперь можно спокойно снять накладку.

Блок предохранителей

Слабым звеном электроусилителя руля на Калине, является блок предохранителей, если что-то не работает, стоит проверить их. Чтобы добраться до них, Вам нужно открыть приборную панель, слева от руля. Для этого потяните за верхнюю часть на себя и защелка откроется.

Проверьте, работает ли предохранитель, если отказал, замените его. Проверяется очень просто, смотрите целостность нити внутри предохранителя. Так же поможет смена 50 амп реле на 30 амп.

В более новых версиях Калины ставят электроусилители от Hyundai, что положительно сказалось на его надежности. Однако остались тысячи машин с отечественной версией, которая сбоит и ломается время от времени. Теперь Вам будет проще сделать ремонт электроусилителя руля на Калине своими руками. Главное помнить, что не любое отключение усилителя является поломкой. И Вы сможете сами найти проблему и устранить ее, а где-то придется ехать в сервис.

Тюнинг и ремонт ВАЗ 2110

Здравствуйте дорогие посетители сайта vaz2110-remont.ru. Темой данной статьи будет диагностика приборки на ВАЗ 2110, 2111, 2112.

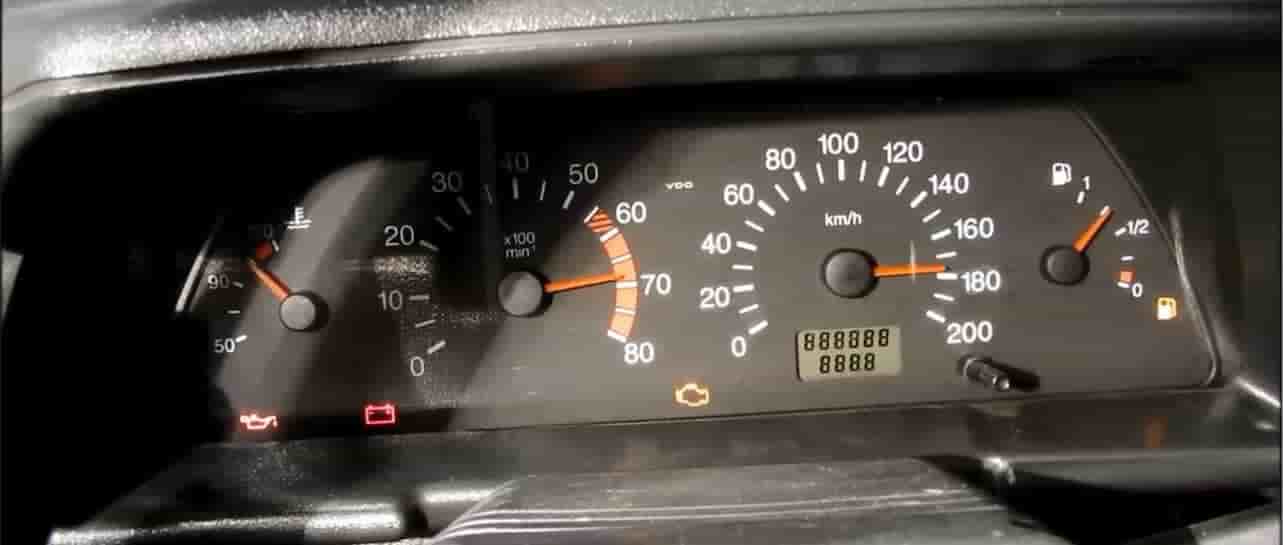

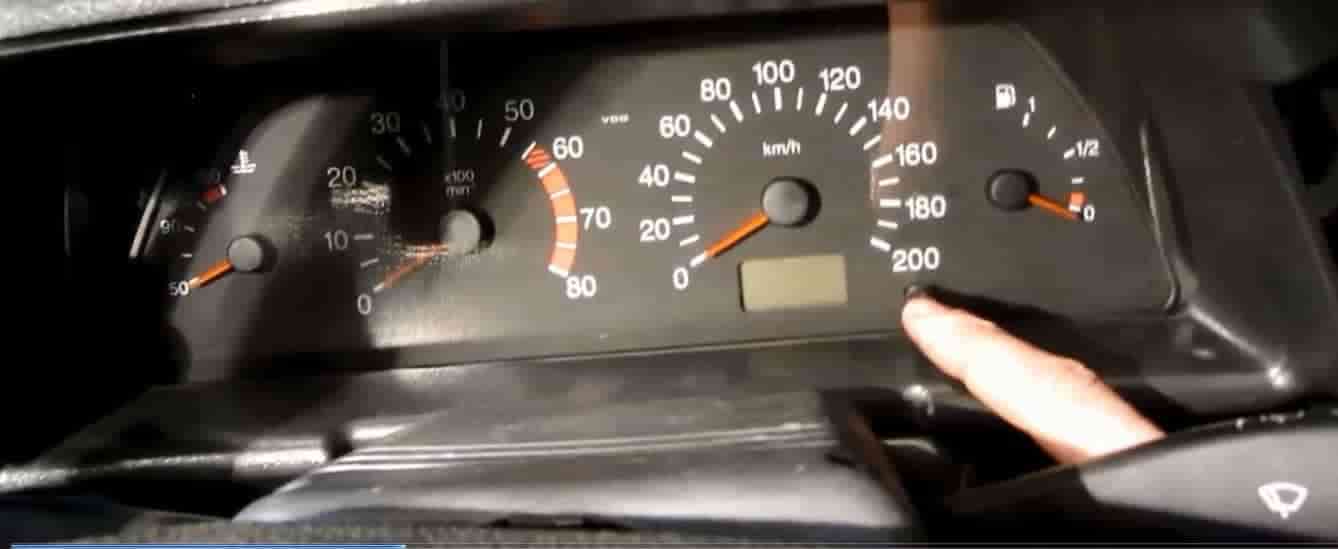

Для того, чтобы запустить режим самодиагностики комбинаций приборов необходимо включить зажигание при этом удерживать кнопку, сбрасывающую суточный пробег.

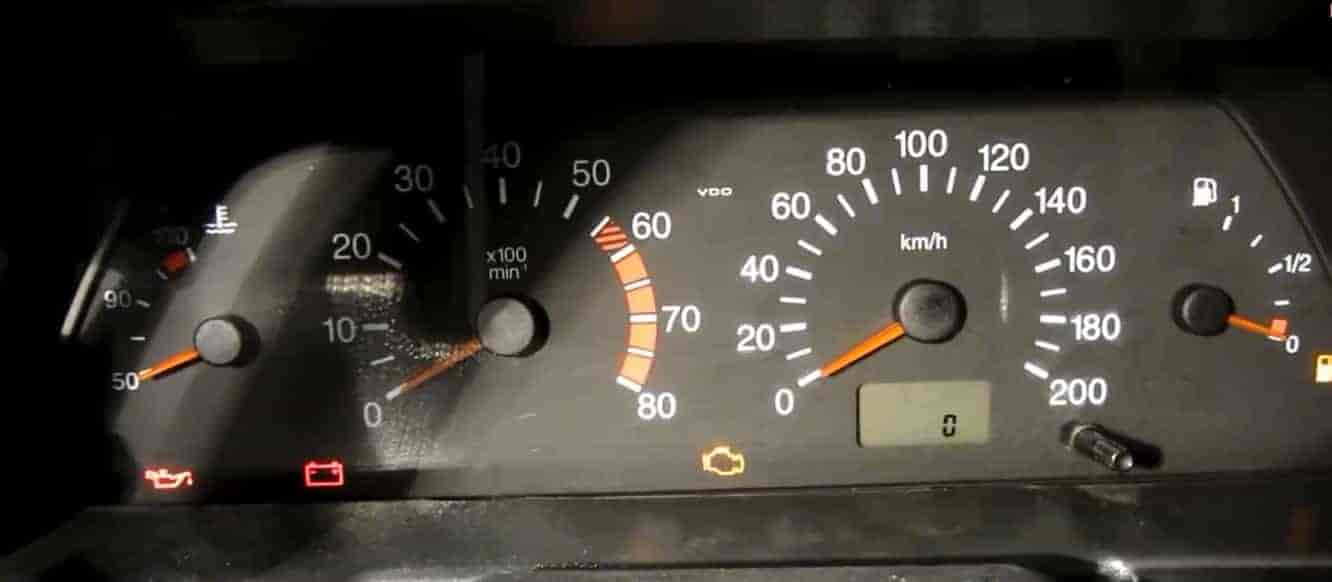

Как понять, что режим запустился? Все очень просто, начнут гореть лампочки давления масла, значок аккумулятора, сигнальная лампа топлива и лампочка Chek (Чек). При этом все стрелки начинают двигаться от начального положения до максимума, и этот процесс повторяется. Таким образом вы сможете проверить работу всех лампочек, приборов, стрелок.

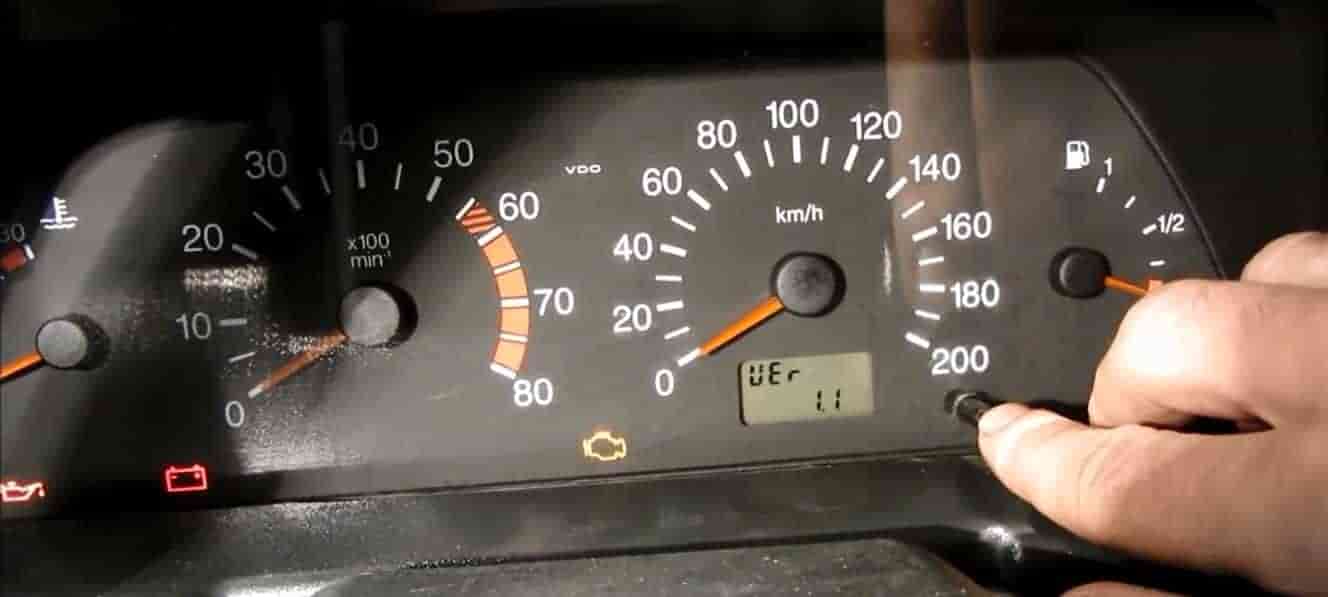

Идем далее, нажимаем на кнопку для сброса суточного пробега. При этом стрелки становятся в начальное положение, а на экране бортового компьютера покажется версия прошивки. В нашем случае это версия 1.1.

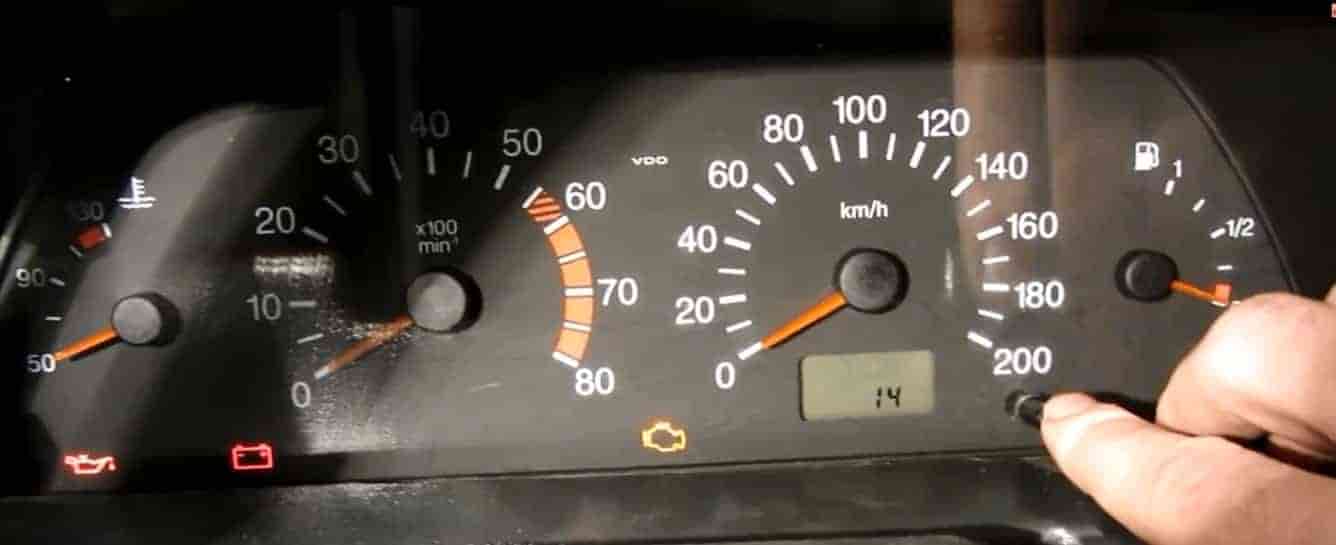

При нажатии кнопки для сброса пробега за сутки нам покажется код ошибки.

Для сброса этой ошибки нужно зажать и удерживать кнопку, которой сбрасывают суточный пробег. Пока ошибка не сброситься на 0.

Чтобы проверить, что ошибки сбросились, повторяем процедуру: входим в режим — диагностика приборки ВАЗ 2110 (во время включения зажигания нажимаем и держим кнопку, сбрасывающую пробег); нажимаем три раза на кнопку-сброс пробега и смотрим на экран бортовика. Он должен показывать 0.

С этим определились. Но, теперь нужно же выяснить, что за ошибку мы выявили при самодиагностики комбинаций приборов. Для этого вам представлена таблица.
