Инструкция по замене

В большинстве случаев причина кроется именно в радиаторном устройстве, поэтому ниже мы расскажем о том, как осуществляется замена радиатора отопителя ВАЗ 2109.

Как поменять узел на машинах с высокой или низкой панелью, читайте далее:

Само устройство находится в ногах у пассажира, под бардачком. Процедура замены будет идентичной для автомобилей с высокой и низкой панелью, только в первом случае вам придется произвести демонтаж пассажирского сиденья. Сняв кресло, справа вы можете заметить винты, фиксирующий панель, их нужно выкрутить. Саму панель нужно незначительно подтянуть на себя, в появившуюся щель вставьте какой-то распор, к примеру, деревянный брус.
Закрутите полностью кран, а под возможные места протечки охлаждающей жидкости следует подложить ветошь.
Затем откройте моторный отсек и открутите крышку на радиаторном устройстве. Последний агрегат расположен между вещевым ящиком, а также нижней полкой под ним. Шаги, которые вам предстоит выполнить далее, необходимо выполнить максимально быстро, в противном случае охлаждающая жидкость может разлиться. Магистрали, которые идут от радиаторного устройства, необходимо закрыть, для этого потребуются заглушки. Через отведенную центральную консоль просуньте руку, отсоедините нижнюю магистраль и как можно быстрее заткните отверстие заглушкой.
Аналогичные действия повторите с верхним шлангом.
Снятие радиатора осуществляется после того, как весь расходный материал будет слит. Производится установка нового устройства.

Поиск проблем

Чтобы отыскать источник течи в печном радиаторе, обратите внимание на следующие моменты:

Первостепенный признак наличия течи в системе отопления салона — это повышенная частота доливки тосола в расширительный бачок. При этом гарантировать, что проблема именно в самом радиаторе, нельзя;
Изучите состояние крана отопителя, патрубков;
Если виновник кран, определить это не сложно. Если внутри салона отсутствуют неприятные сладковатые запахи и пол не покрыт следами охлаждающей жидкости, тогда это точно не он. Наличие таких признаков говорит о том, что нужно менять кран печки;
Определить наличие деформаций, трещин в патрубках можно только путем их визуального осмотра. Потому демонтажные работы проводить придется;
Откинув варианты с патрубками и краном, остается только один вариант — повреждение самого радиатора печки.

Выбор

Выбирая новый радиатор для печки своего ВАЗ 2109, следует понимать, чего именно вы хотите добиться и каким бюджетом при этом располагаете.

Сегодня на выбор потребителям предлагается два типа агрегатов.

Тип радиатора
Особенности
Алюминиевый
Относительно недорогой вариант радиатора, который характеризуется высокими показателями теплопроводности. Однако такое устройство не подлежит ремонту, в чем выражается главный его недостаток

Но на практике ремонт проводят не так часто, потому мало кто обращает внимание на этот минус
Медный
При необходимости и обнаружении течи медный радиатор поддается ремонту — пайке. Показатели теплопроводности несколько выше, если сравнивать с алюминиевыми аналогами

Но при этом цена достаточно высока — как на ремонт, так и на сам радиатор

Из-за нерентабельности и высокой стоимости большинство владельцев ВАЗ 2109 выбирают алюминиевые радиаторы. Но здесь все зависит от ваших личных решений и предпочтений. При активной эксплуатации автомобиля в условиях суровой зимы медный радиатор вполне себя оправдывает.

Медный радиатор печки

Как снять печку на ВАЗ-2109 с высокой и низкой панелью: видеоинструкция

Время от времени все элементы машины необходимо менять. Если вы разбираетесь в своем железном коне и знаете его структуру, то любая работа по снятию или установке той или иной детали не составит для вас труда. Что касается отопительного прибора, то периодически его тоже необходимо менять. В основном это происходит, если он выходит из строя либо барахлит. Заменить радиатор несложно, если знать некоторые нюансы и хотя бы немного разбираться в своем транспортном средстве. Выясним, как это корректно сделать.

Извлечение вентилятора своими руками: этапы процедуры

Наличие необходимых инструментов и соблюдение последовательности – главные составляющие качественной процедуры по снятию отопителя. Итак, выполняется это следующим образом:

Для начала необходимо открыть капот и отсоединить клемму «минус» от зарядной батареи.
После этого нужно отсоединить питающий привод от электродвигателя, разъединив при этом колодку с проводами.
Затем сразу отворачиваем гайку, которая держит двигатель, и снимаем со шпильки массовый провод.
Потом снимаем кожух мотора, который находится в отсеке между двигателем и салоном. При помощи крестовой отвертки нужно отвернуть по два крепления, а лишь потом можно снимать.
После отворачиваем по два винта крепления мотора от кузова машины. Далее нам нужно этот моторчик снять, отвернув винты и сняв решетки.
Затем приступаем к снятию электродвигателя, приподнимая его, а потом, поворачивая на 90 градусов, вытаскиваем из отсека багажника. Если вы намерены разбирать электродвигатель, сначала проверьте крыльчатку, дабы она была без повреждений, иначе снимать ее нежелательно.

На этом снятие отопителя салона завершается.

Далее рассмотрим, как осуществляется замена радиатора отопителя с высокой панелью и низкой.

Высокая панель

Замена радиатора отопителя с высокой панелью состоит из следующих этапов:

Радиатор печки располагается там, где находятся ноги переднего пассажира. Именно поэтому на время проведения работ желательно снять пассажирское кресло.
Найти с правой стороны болты, которые крепят панель, а затем их открутить.
Далее нужно немного подтянуть на себя корпус и вставить в щель распор в виде деревянного бруска.
Затем надо закрыть кран и подложить несколько тряпок в места, где может быть утечка.
После нужно открыть капот и крышку расширительного бачка на радиаторе.
Печка располагается между бардачком и нижней полкой. Все работы нужно делать быстро, дабы не разлился антифриз. Также для того чтобы шланги шли по направлению к радиатору, понадобятся две резиновые перчатки.
Затем готовим резиновую заглушку, просовываем руки через отведенную панель к радиатору.
Снимаем нижний патрубок и затыкаем отверстие большим пальцем левой руки, а после правой вставляем в шланг заглушку.
После этого понадобится пустая емкость для охлаждающей воды. Ее необходимо разместить под патрубком.
Точно такую же операцию надо повторить с верхним патрубком.
Когда сольется охлаждающая жидкость, нужно вытащить радиатор обогревателя и поставить новый. При вытаскивании радиатора его следует приподнять вверх, слегка сдвинуть, а потом потянуть вниз.

Процедура не из легких, но при соблюдении правил ее можно выполнить собственноручно, не обращаясь к специалистам. На просторах Интернета есть множество видеороликов на эту тему, которые помогут быстро и качественно заменить радиатор отопления салона.

Низкая панель

В целом замена низкой панели сильно не отличается от замены высокой. Действия в обоих случаях примерно одинаковые. Однако в первом случае времени должно уйти немного меньше. Дело в том, что поменять радиатор печки можно без снятия пассажирского места. Разборка кресла тоже занимает время, поэтому в данном случае оно не утрачивается

Здесь важно снять кожух руля, чтобы он не испортился при снятии панели. После окончания очень важно хорошо помыть руки, так как в процессе работы на них попадает охлаждающая жидкость, опасная для здоровья

По возможности работы следует выполнять в перчатках, дабы различные жидкости не повредили руки.

Итак, мы рассмотрели в общих чертах, как правильно снимать радиатор и тонкости при работе с высокой и низкой панелями. При наличии соответствующих знаний выполнить данные работы не составит труда. Но если вы не уверены в своих силах, обратитесь в технический сервис, где не только качественно заменят отопительное устройство, но и выключатель вентилятора печки, а также другие элементы ВАЗ-2109. За такую услугу придется заплатить, но зато результат будет наилучшим.

Как Снять Печку Ваз 21099 Высокая Панель

Устройство на панели устройства

Иногда вы открываете автомобильную дверь, садитесь на место водителя, вставляете ключ в замок зажигания, запускаете его, и жидкость начинает капать из-под центральной панели. И время от времени не просто капает, а льется. Если вы неопытный владелец автомобиля, сразу подумайте о том, что произошло. И если у вас нет опыта, вы хорошо знаете, что внутренняя система отопления не работает. Посмотрим, как снять детали печи ВАЗ 21099 для диагностики без помощи профессионалов, ремонт, и, возможно, изменение.

Давайте сначала рассмотрим устройство этого устройства. Плита ВАЗ 2108-21099 расположена под центральной панелью, между торпедой и щитком двигателя. Прикрепите 4 болтами к коробке подачи воздуха. Состоит из 2 пластиковых оболочек. левой и правой. Внутри корпусов имеется пластина радиатора. Он состоит из 2 рядов трубок, теплообменных пластин и 2 пластиковых резервуаров, прикрепленных 3 винтами к правой оболочке. Электрический вентилятор установлен на верхней части нагревателя; это необходимо для подачи воздуха в кабину. Его можно снять из моторного отсека. Также имеется смеситель для печки. чудо-устройство, позволяющее хранить горячий антифриз снаружи обогревателя, а также тяговые и смесительные трубы.

В случае затопления в салоне сначала необходимо переместить ручку управления в последнюю левую позицию. Это избавит вас от ожогов, перегрева мотора и необходимости брать еще одно ведро антифриза. Если кран закрыт, но охлаждающая жидкость вытекает из-под торпеды, это означает, что трубы, шланги или кран лопнули. В этом случае вам нужно немедленно затормозить, выключить двигатель и либо доставить автомобиль в сервис, либо достать необходимые инструменты из багажника и начать ремонт.

Как заменить пластину радиатора ВАЗ 21099

Чтобы узнать объем работ, вам необходимо выяснить причину утечки. Для начала нужно заглянуть под торпеду с фонариком. Наиболее распространенным вариантом является то, что, если впускной шланг сломается, он будет виден сразу. Замена занимает минуты с помощью ремонтного комплекта и отвертки. Но самой распространенной причиной утечек в системе отопления являются трещины в корпусе радиатора. Замена печного радиатора. сложная вещь.

В системе охлаждения двигателя обогреватель салона расположен сразу после рубашки блока цилиндров. Все частицы, вымытые со стенок блока, попадают в трубки радиатора и со временем сильно забиваются. Охлаждающая жидкость поступает в плиту под огромным давлением, и из-за скопления это давление увеличивается еще больше и прорывается через изношенные участки. Реальность подтверждает теорию: где он худой, где он ломается.

Обычно автомобилиста обвиняют в разгерметизации печи, которая не проверялась, не чистила устройство, не меняла шланги. Это должно быть сделано в обязательном порядке, по крайней мере, каждые 3 года.

Сначала вам нужно выяснить, какая центральная панель в вашем автомобиле низкая или высокая. Если панель низкая, то вам определенно не повезло. Чтобы снять его, нужно попотеть.

Сначала поверните передние колеса, чтобы они выглядели прямыми.
Затем откройте капот, снимите отрицательную клемму с аккумулятора, снимите всасывающий трос с рычага воздушной заслонки, отсоедините трос спидометра от коробки передач.
Снимите ручки смесителя.
Снимите, потянув за ручку электрического вентилятора.
Удалите 4 винта, которые крепят накладку бороды, и наденьте ее
Мы отключаем все вилки, пометив или запомнив, какие разъемы необходимо будет подключить позже.
Ослабьте 4 винта, которыми панель управления крепится к варочной панели.
Ослабьте 2 винта, которые крепят козырек к панели приборов, и снимите его.
Сжимаем зажимы панели устройства и снимаем ее с торпеды.
Отсоедините трос спидометра от панели приборов, снимите все заглушки и фитинги.
Когда вы вытащите, снимите регуляторы уровня фар и выключатель освещения панели приборов.
Откручиваем гайки для крепления регулятора фар и подсветки панели приборов.
Снимите рулевое колесо и переключите перемычки.
Ключ зажигания установлен в положение «0» и отсоедините разъем замка зажигания.
Выкрутите винты и снимите центральную панель.

Экспресс замена радиатора печки ВАЗ 2109 (без снятия торпеды и слива ОЖ)

Здравствуйте. Хочу рассказать о самом простом способе замены радиатора отопителя на ВАЗ 2108-99 с ВЫСОКОЙ торпедой. Данный способ не требует её снятия и слива охлаждающей жидкости. В общей сложности по времени примерно весь процесс займёт от 1 часа. В остальном всё будет зависеть от вашей быстроты действий. Единственный недостаток этого метода — мы будем спиливать журнальную полку под бардачком.

Вам потребуется: 1) Ножовочное полотно по металлу 2) Крестовая отвёртка 3) Ключ на 7 или на 8 (в зависимости какие у вас хомуты) 4) Новый радиатор 5) 3 пробки от шампанского 6) Небольшая ёмкость для охлажд.жидности.

Для начала нужно снять нижнюю консоль (ту, которая отходит от рычагов регуляторов отопления салона к кожуху КПП). Единственное, что ещё я рекомендую сделать для лучшего удобства — это отодвинуть оба передних сиденья максимально вдаль. Если Вы планируете помимо радиатора печки заменить краник, то лучше всего ещё задрать ковролин (для этого ещё нужно будет снять пластиковые накладки с порогов). С задранным ковролином доступ к крану будет полностью свободным, вы можете лечь прямо на оба передних сиденья, так чтобы ваша голова была направлена вниз к ногам пассажира.

Нижний шланг — подводящий, он перекрывается, верхний отводит ОЖ, его перекрыть нельзя

Сначала рассмотрим способ замены ТОЛЬКО радиатора отопителя (без крана). Разумеется, в этом случае мы оставляем старые патрубки.

И так, берём ножовочное полотно и спиливаем нижнюю журнальную полку. Примерно вот так:

обратно можно будет прикрутить саморезами

После того, как отпилили, будет видно, что радиатор выйдёт без каких-либо проблем, его нужно будет просто вытянуть.

почти отпилил

Теперь перекрываем кран, готовим пробки-затычки и ёмкость для ож. Тара нужна для того, чтобы слить тосол который остался в самом радиаторе.

Далее, откручиваем по 3 болта с каждой стороны от радиатора. Потом ослабеваем хомуты (только те, которые подходят к радиатору), но пока что их не стягиваем. Самая сложность этого метода состоит в том, чтобы слить тосол с самого радиатора.

Я рекомендую весь пол застелить тряпками, т.к. может так случится, что из-за медлительности ваших действий и/или неаккуратности вы прольёте ож. А это случится по любому. Поэтому либо тряпки, либо влаговпитывающие коврики стелите под кран, под радиатор и в ноги переднему пассажиру.

Теперь сдёргиваем патрубки с радиатора. Сначала нижний (тот, который находится и внизу на кране, мы его перекрыли). Из самого крана ничего не польётся (т.к. он перекрыт), подставляем тару и сливаем тосол из радиатора. Затычку держите наготове! Вытечет примерно литр или больше. Как только ёмкость переполнится, затыкаете патрубок пробкой и готовьте новую тару. Пробка от шампанского в кач-ве затычки подходит лучше всего. Повторяем эти манипуляции до того, как из патрубка не будет выливаться ож. Затыкаем его пробкой.

Следующий шаг — нужно снять отводящий патрубок от радиатора. Из него может хлынуть тосол, поэтому опускать вниз его не рекомендуется, держите на том уровне, как он крепится к радиатору, тогда ничего не польётся из него. Отсюда тосол сливать не нужно, достаточно просто его заткнуть пробкой.

После всего этого вытаскиваем старый радиатор, чистим от листвы его место (я использовал пылесос в режиме “на выдув”).

Теперь делаем всё по аналогии, в обратном порядке: 1) Вставляем новый радиатор. 2) Сначала втыкаем верхний патрубок (отводящий). 3) Потом нижний (из него ничего не польётся, т.к. кран перекрыт) 4) Затягиваем хомуты.

Всё. Только не забывайте, что может образоваться воздушная пробка. Про способы её устранения можно почитать в интернете.

Если Вы планируете замену радиатора и патрубков, то всё делаем так-же по аналогии, только на самом кране третьей пробкой нужно закрыть верхнюю пластиковую трубочку. Но имейте ввиду, что оттуда тосол хлынет с силой, нужно максимально быстро её заткнуть.

Если вам не хочется отпиливать эту полку, радиатор можно высунуть между бардачком и этой полкой. Для этого необходимо открутить с правой стороны все болты, крепящие торпеду и отогнуть её. Этот способ хорошо описан тут-же на сайте, ищите.

Как провести процесс модернизации

Для этого нужно:

Извлечь термостат, заранее слив жидкость из системы и отсоединив патрубки.
Поменять местами патрубки печки и расширительного бачка.

Начинаем:

снятый термостат разбираем;
находим байпасный канал, у которого имеется отверстие (именно оно и является причиной нехватки тепла);

Разобранный термостат ваз 21093

Уменьшаем отверстие байпасного канала

Байпасный канал – это важный элемент термостата, ведь сквозь него проходит циркуляция охлаждающей жидкости. И чем меньше диаметр отверстия, тем больше охлаждающей жидкости будет поступать на радиатор отопителя печки.Итак:

делаем пластину из куска алюминия, которая должна напоминать нижнюю часть байпасного канала;
фиксируем ее при помощи саморезов;

Алюминиевая пластинка

отверстие в пластине нужно просверлить размером в 6-7 мм;

Самодельная пластина с отверстием

устанавливаем термостат на место, после того как собираем его;
подсоединяем патрубки, поменяв их местами.

Замена радиатора печки

Если наблюдается пропуск тосола из радиатора печки, то уже нужна не модернизация, а замена. Процедура замены подразумевает приобретение новых хомутов (около 4 штук).
Также, необходимо вооружиться фигурной отверткой и пинцетом, которые помогут установить защелки. Ну и конечно, подобрать надежный и качественный радиатор отопителя.

Начинаем процесс замены старого радиатора на новый:

извлекаем уплотнитель резинового типа ветровой накладки (жабо);
винт крепления жабо расслабляем и вынимаем (находится он под тормозным цилиндром);
после этого переходим к 4 винтам верней фиксации правой части ветровой накладки;
далее находим два хомута, фиксирующие провода и шланги;
отцепляем их;
находим минусовой провод вентилятора и отсоединяем его от кузова;
извлекаем также плюсовую клемму;
переходим к левой части ветровой накладки;
отодвигаем ее немного вперед, отркутив перед этим два винта (полностью снимать жабо не рекомендуется);
накладка ветрового стекла снимается с помощью ключа на 10;
также следует открутить и пять винтов, находящихся там же;
находим клемму датчика уровня ОЖ и извлекаем ее;

Извлечение клеммы датчика охлаждающей жидкости

переходим затем к шлангу омывателя лобового стекла и отсоединяем его;
находим четыре винта и откручиваем их;
стеклоочистители извлекаем и убираем затем, накладку ветрового стекла;
зажимы корпуса отопителя и вентилятора снимаем;
находим винты корпуса фильтра салона (они все бывают одинаковыми, кроме четырех длинных).

Передняя часть корпуса вентилятора отопителя ваз

извлекаем также корпус фильтра салона;

Снятие корпуса фильтра салона

переходим к снятию задней части корпуса вентилятора;
нужно ослабить болты хомутов, фиксирующих корпус;
затем следует снять шланги подачи и обратки антифриза или другой ОЖ;
после чего снимаем радиатор отопления (понадобится приложить немного усилий);
тщательно очищаем место и ставим новый радиатор отопителя ваз.

Радиатор отопителя ваз новый

Данное видео поможет провести замену радиатора (фото сверху) намного проще.

Как снять печку ВАЗ-21099 (низкая панель)

Потребуется вывернуть руль, чтобы передние колёса стали прямо. Далее открываем капот и обесточиваем автомобиль, отсоединив клеммы от аккумулятора.
На этом этапе нужно снять трос спидометра, который идёт от коробки передач и подсоса (он расположен на рычаге воздушной заслонки).
Нужно удалить ручки с краника отопителя и движением к себе вытянуть ручку переключения режимов вентилятора.
Снимает так называемую бороду, открутив её крепёжные винты.
Все штекеры необходимо отсоединить. Перед этим желательно сфотографировать или пометить провода, чтобы потом не перепутать с разъёмами.
Выкручиваем крепёжные винты с панели управления отопителем.
Козырёк приборного щитка нужно снять. Для этого необходимо выкрутить винты, которыми он крепится.
С приборной панели снимаем зажимы, после чего её следует отсоединить от торпедо.
Снимаем приборную доску, отсоединив от неё все штекеры и тросик от спидометра.
Движением на себя нужно отсоединить выключатели освещения приборов и корректора света фар, после чего придётся их демонтировать, выкрутив гайки, которые их крепят.
Демонтируем рулевое колесо вместе с подрулевыми переключателями.
Нужно снять замок зажигания вместе с проводами, а после чего извлекается центральная панель.
Систему необходимо освободить от охлаждающей жидкости, слив её.
В подкапотном пространстве следует удалить шланги с патрубков крана обогревателя, далее в салоне снимаем шланги с патрубков, которые находятся под торпедо.
Кран печки необходимо снять, открутив две его гайки крепления.

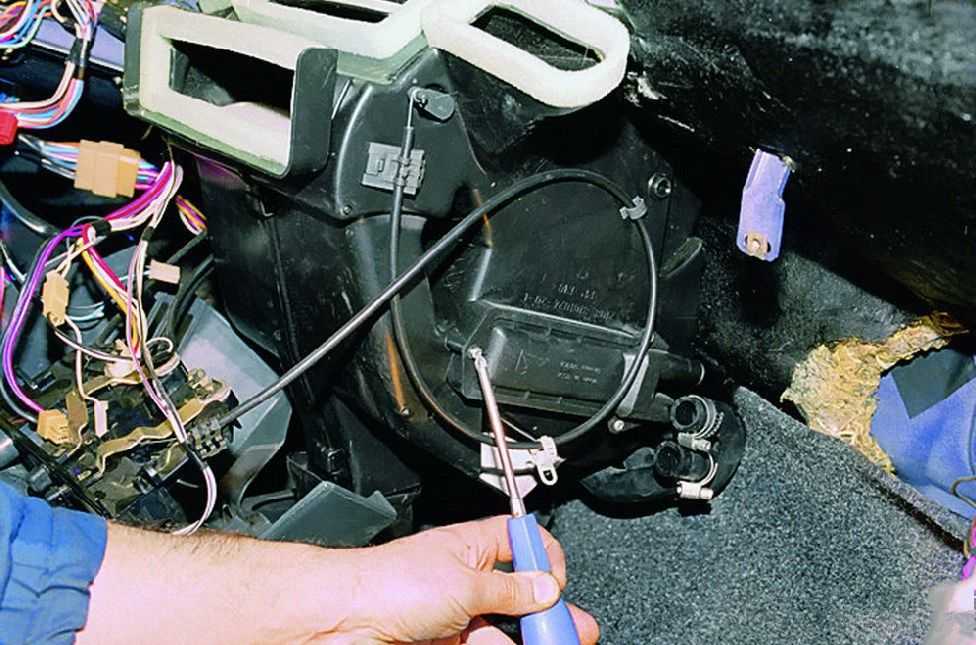

Снимаем тягу заслонки обогрева стекла, которая располагается в правой части корпуса отопителя.
Снимаем радиатор печки, выкрутив его винты.

Печка ВАЗ-21099 полностью демонтирована, теперь можно выполнить её очистку или замену. Установка производится в обратной последовательности.

Как самостоятельно снять и разобрать печку ВАЗ 2109?

Если печка перестала работать, то ее придется ремонтировать, для решения проблемы надо выполнить демонтаж и разбор устройства:

Производится слив хладагента из силового агрегата машины, при выполнении задачи надо открыть краник отопления. Под сливное отверстие устанавливается емкость. После слива выполняется разбор центральной консоли, демонтируется воздуходув внутренней системы вентиляции.
При помощи отвертки с крестовым наконечником выкручиваются саморезы, которые фиксируют к консоли кронштейн рычагов управления печкой. После этого кронштейн вместе с тягами отводится вниз.
Отключается штекер от выключательного устройства электрического мотора вентилятора. Производится демонтаж рычага управления устройством.
Чтобы произвести снятие переключательного механизма, с помощью пинцета надо открутить пластмассовую гайку. Она фиксирует к кронштейну переключатель. После этого узел демонтируется.
Извлекается патрон со световым индикатором подсветки управляющего устройства печи. С использованием отвертки скоба фиксации к кронштейну оболочки тяги освобождается. Сама тяга демонтируется из ручки приводного устройства заслонки. Аналогичным образом выполняется демонтаж оставшихся тяг управления.
Чтобы снять печку, надо разобрать центральную консоль. От радиаторного устройства отключаются магистрали. Саму печку можно демонтировать с радиаторным узлом. Скоба, которая фиксирует тягу заслонки системы прогрева лобового стекла, отсоединяется от кожуха печки. Производится демонтаж тяги с ручкой заслонки.
При помощи головки на 10 надо открутить 4 фиксирующих гайки, которые крепят кожух печки к кузову. Открутив гайку, расположенную спереди слева, производится снятие со шпильки клеммы кабеля массы электромотора вентилирующего устройства.
Производится отключение разъемов от резисторного устройства. Также отсоединяются электроцепи моторчика вентилятора. Отопительный узел демонтируется вместе с вентилирующим устройством.
С использованием отвертки с крестовым лезвием выкручиваются болты, фиксирующие вентилирующее устройство к печи. Вентилятор демонтируется.
Той же отверткой откручивается саморез, фиксирующие резисторный элемент электрического мотора. Затем выкручивается еще три самореза, расположенные на левой крышке печки. Крышка демонтируется.
Затем семь защелок, фиксирующие две части кожуха друг к другу, освобождаются. При помощи крестовой отвертки саморез, который крепит две части корпуса, откручивается. Этот элемент располагается справа в небольшом углублении.
Канцелярским ножом разрезается уплотнительный элемент от плоскости штекера. Две части корпуса отопительного узла разделяются.
Ручка заслонки обогревательной системы лобового стекла выводится из отверстия внешнего рычага приводного устройства. Выполняется демонтаж заслонки.
При помощи пинцета или плоскогубцев сжимаются усики фиксирующего устройства. Производится снятие ручки привода заслонки, использующейся для обогрева ног. Заслонка демонтируется. Аналогично снимается заслонка управления отопителем. Дальнейшая процедура сборки устройства производится в обратном порядке.

Демонтируется управляющая панель с центральной консоли

Извлечение патрона со световым индикатором панели управления

Снятие тяг управления отопительным узлом

Демонтаж печки с радиаторным устройством

Замена

Прежде чем приступить к замене устройства, обязательно оцените состояние нового агрегата.

Ошибка многих — это покупка окрашенных радиаторов. Может они выглядят презентабельнее, но на практике обладают ухудшенной теплопроводностью. Причем разница с неокрашенным радиатором существенная. Не покупайте такие устройства.

Замена радиатора отопителя может быть выполнена двумя методами:

Со снятием панели приборов;
Без снятия приборной панели.

Снимая панель, работа проводится легко и довольно удобно. Но придется потратить на это не меньше 6-8 часов, в зависимости от вашего уровня подготовки.

Второй метод не требует снятия панели, из-за чего процедура усложняется. Зато на работу уходит буквально 2 часа.

Большинство автовладельцев хотят сделать все быстро, но качественно. Процесс демонтажа панели занимает много времени, требует внимательной возни с каждым крепежом. Потому оптимальный для большинства вариант — без снятия приборной панели.

Потому именно о нем подробно расскажем.

Для работы вам потребуется:

Трещотка;
Набор головок;
Набор отверток (плоские и крестовые);
Емкость для слива тосола объемом 8-10 литров;
Резиновые перчатки для защиты;
Гаечные ключи;
Гараж с ямой.

Когда все готово, и вы настроились на работу, можно приступать.

Залезайте в яму под автомобиль, предварительно включив ручной тормоз, поставив опоры под колеса и сняв минусовую клемму с аккумуляторной батареи. Все во имя безопасности.
Слейте жидкость охлаждения из радиатора, открутив сливную пробку.
Далее, слив тосол из радиатора, вы заполните емкость примерно на 2 литра. Переходим к сливной пробке на двигателе. Тосол сливается так же, как из радиатора. Помочь может шланг диаметром 1 см и длиной около 1 метра. Все работы по сливу ОЖ обязательно выполнять на остывшем двигателе и в перчатках.
Пробка для слива ОЖ из мотора откручивается ключом на 17.
Ослабьте хомуты патрубков и слейте оставшийся тосол из системы печки. Тут вам придется лечь в салоне головой к двигателю, поскольку до патрубков можно добраться только со стороны пассажира.

Процесс демонтажа

Слив тосол, можно начинать замену самого радиатора.
Открутите шурупы, которые удерживают переднюю панель.
Открутите крепеж, расположенный на задней стенке вещевого ящика (бардачка).
Еще требуется демонтировать шуруп, который вы найдете возле бокового зеркала со стороны пассажира.
Сняв эти крепления, передняя панель начнет свободно перемещаться вниз и вверх со стороны переднего пассажира.
Чтобы облегчить себе работу, поднимите панель максимально вверх и в образовавшийся промежуток вставьте что-то типа деревянного бруска. Обычно нужен стопор толщиной порядка 7 сантиметров.
Ложитесь на спину на пол со стороны пассажира, открутите три крепежа, которые удерживают печку. Достаньте ее. Радиатор извлечен.
Наклейте на новый агрегат уплотнительную резинку и вставьте устройство на место старого радиатора. Не забудьте предварительно зачистить место посадки агрегата.
Выполните обратную сборку узла.
Залейте в систему старую или новую охлаждающую жидкость. Это отличный повод поменять тосол, если старый служит достаточно давно.

Извлеченное устройство

Заливать тосол следует последовательно. Сначала добавьте в бачок жидкости до отметки МАХ. После этого двигатель нужно запустить, чтобы он поработал минут 15. Уровень тосола снизится, и вы сможете долить недостающее количество.

https://youtube.com/watch?v=-2eZ-KKjBuQ

Работа завершена. Старый радиатор идет на утилизацию, салон приводится в порядок и можно наслаждаться результатом.

Загрузка …

Замена радиатора отопителя ВАЗ 2113, 2114, 2115

Автомобили ВАЗ 2113-2115 (Samara 2) являются довольно современными и весьма популярными в бюджетном сегменте. Многие владельцы этих авто жалуются на трудности в обслуживании системы отопления. На “Cамарах” второго поколения конструкторы существенно переработали переднюю панель и повысили комфортабельность салона, но значительно потеряли в удобстве обслуживания отопителя. Радиатор печки спрятан глубоко под панелью и доступ к нему ограничен. В этой статье расскажем, как произвести замену радиатора отопителя ВАЗ 2113, 2114, 2115 без снятия передней панели. Также расскажем о выборе нового радиатора и перечислим инструмент для работы.

Элементы отопительной системы

Схема печки наглядно показывает расположение его основных функциональных элементов. Надо отметить, что устройство печки на моделях ВАЗ-2108, 2109 и 21099 одинаковое. Многие автовладельцы знают о том, что в этих моделях отопитель не доработан до конца. В итоге салон должным образом не обогревается, поэтому принимается решение о доработке печки своими руками

Как раз-таки в этом случае важно знать устройство отопителя, чтобы ничего не напутать

Конструкция печки автомобиля ВАЗ-2109 будь то высокая панель или низкая абсолютно идентичная. Поэтому представленная информация пригодится владельцам этой модели с любой приборной консолью.

Зная основные моменты и что где располагается, уже можно попытаться самостоятельно разобраться с возникающими проблемами и починить появившиеся неисправности, сэкономив при этом средства и время на поездках по СТО.

Печка в любом автомобиле предназначена для создания комфортных условий. Однако в этой конструкции есть уязвимое место, коим является моторчик отопителя. При возникновении неполадок с вентилятором устранить их можно своими руками, при этом посещение автосервиса становится необязательным.

Принцип устройства и работы

Печка включает в себя пару пластиковых кожухов (левый, правый). Они соединятся между собой скобами по периметру. Для уплотнения в пазы кожухов заложен жгут.
Электрический вентилятор печки принудительно подает воздух внутрь салона. Удерживается парой винтов сверху печки. Конструкция отопителя устроена таким образом, чтобы вентилятор легко снимался через подкапотное пространство.
К кожухам вентилятора закреплен электромотор. На его валу расположено рабочее колесо вентилятора с тремя скоростями. Это возможно за счет двух спиралей резистора. Чтобы получить требуемую частоту вращения колеса, имеется доп резистор. Он крепится в отверстии кожуха отопителя слева.
Радиатор располагается в кожухах отопителя. Монтируется к правому из них с помощью 3 крепежей и уплотнен прокладкой из полиуретана. Радиатор состоит из двух рядов трубок, охлаждающих пластин и пластиковых бачков. Также двух.
Кран отопителя состоит из корпуса, двух пар патрубков и подключен к системе охлаждения с помощью резиновых шлангов.
Жидкость через радиатор циркулирует за счет работы насоса системы охлаждения.
На подводящей магистрали в корпусе краника печки на оси располагается клапан крана (он пластинчатый), имеющий отверстие для пропуска жидкости охлаждения.
Рычаг клапана крана соединен с рычагом рукоятки тягой. Рукоятка отвечает за управление подогревом воздуха. При повороте рычага отверстие клапана открывает магистраль и жидкость начинает поступать в радиатор.
Печка управляется с помощью трех рукояток. Их рычаги расположены на осях пластикового кронштейна, закрепленного на панели приборов 4 винтами.
Ручка управления подогревом воздействует на рычажок крана по средствам тяги и на рычаг привода заслонки. Полностью переместив ручку вправо, кран и заслонка полностью откроются, воздух начнет подаваться с помощью вентилятора через радиатор, где прогоняется нагретая ОЖ.
В среднем положении ручки заслонка и кран переходят в промежуточное положение. Часть воздуха идет через радиатор, а другая часть — мимо него. Так эффективно обеспечивается необходимая пользователю степень подогрева воздуха в данный конкретный момент.
Если ручка находится в крайнем левом положении, заслонка и кран оказываются полностью закрытыми. Как результат, идущий внутрь салона воздух не подогревается.
Верхняя левая ручка отвечает за регулировку подачи воздуха в ноги пассажиров и водителя. Она соединяется с рычажком заслонки по средствам тяги.
Перемещая ручку влево, заслонка обогрева зоны ног открывается и воздух через кожухи идет в соответствующие окна.
Слева и справа подается воздух в ноги переднему пассажиру и водителю. Воздуховоды внутренней вентиляции позволяют доставлять воздух к ногам задних пассажиров.
Ручка, которая регулирует подачу воздуха на лобовое стекло, соединяется с рычагом привода заслонки подогрева ветрового стекла с помощью тяги. Она может закрыть или открыть путь для прохождения воздуха к стеклу через воздуховоды.
Чтобы обеспечить подачу воздуха пассажиров и обдуть боковые стекла автомобиля, конструкцией печки предусмотрены 4 сопла — пара центральных, левое и правое. Корпус каждого из них оснащается заслонкой с уплотнителем. Закрывая или открывая заслонку, вы регулируете интенсивность подачи воздуха. Плюс другой рычажок позволяет контролировать направление поступающего из сопла воздуха.
ВАЗ 2109 оснащается системой вытяжки или вытяжной вентиляции. С ее помощью происходит отсос воздуха из салона. В случае с девяткой вытяжка располагается сзади от проемов кузова для боковых окон. Также вытяжка происходит через разряжение, которое возникает у дефлекторов во время движения автомобиля.

При возникновении проблем в работе печки можно посетить автосервис. Либо есть другой вариант — самостоятельно снять печку и попытаться ее отремонтировать, либо доверить работу специалистам. В любом случае, самостоятельно демонтировав устройство, вы неплохо сэкономите и получите важный опыт.

Особенности обратной сборки

Во время обратной сборки автомобиля после замены радиатора отопителя обратите внимание на следующие нюансы:

Обратите внимание на уплотнитель в области лобового стекла – он должен быть на своем месте.
Корпус центрального сопла должен быть на собственном месте без отклонений.
Проводку располагайте в тех же проемах, где она была до разборки, чтобы не делать лишнюю работу по несколько раз.

Как только сборка завершена, закрутите сливную пробку и залейте новый тосол. Можно использовать и старый, но лучше воспользоваться уже новым расходником. После завершения всех этих работ заведите машину, пока не начнет свою работу вентилятор радиатора.

После этого проверьте все соединения на предмет подтеков. Удостоверьтесь в том, что отопитель и заслонки работают так, как нужно.

Завершающим шагом идет проверка на правильную работу электрооборудования приборной панели.

Если после замены радиатора печки на ВАЗ-2115 все работает, как и прежде, можно считать, что все работы вы выполнили правильно.
