Ремонт стартера на ваз 2114: глаза боятся, а руки делают

Как проверять стартер с демонтажем

Снятие стартера при наличии соответствующего опыта обычно не составляет сложностей. Последовательность операций:

отключите обе клеммы от аккумулятора;
отсоедините от втягивающего реле два провода: толстый и тот, что идет от замка зажигания;
открутите болты крепления стартера (обычно их 3);
извлеките устройство через подкапотное пространство или опустите вниз (как это удобнее, в зависимости от марки авто).

Как прозвонить щеточный узел

Дальнейшие действия потребуют частичной разборки стартера. Обычно этот узел обычно находится в задней части устройства (достаточно снять защитный ободок или крышку). Сначала взгляните на выступающую часть щеток (если это возможно) и определите их длину: она должна быть не менее 12 мм (для разных моделей стартеров величина может быть иной). Также проверьте свободность перемещения элементов в их держателях: заеданий быть не должно: в противном случае попробуйте подточить щетки надфилем. Далее понадобится тестер или хотя бы обычная лампа на 12 В, пара проводов и источник постоянного тока на такое же напряжение (та же АКБ) – это необходимо для проверки отсутствия замыкания между щетками и корпусом.

Один щуп мультиметра, переведенного в режим измерения сопротивления, присоедините к щеткодержателю, второй – к корпусу стартера. При отсутствии замыкания прибор покажет «бесконечность».
Если тестера не оказалось под рукой, возьмите лампу с присоединенными к ней двумя проводами: один из них подключите к щеткодержателю, второй – к любому полюсу источника питания 12 В. От второго проведите провод к корпусу генератора. Свечение лампы будет указывать на наличие короткого замыкания.

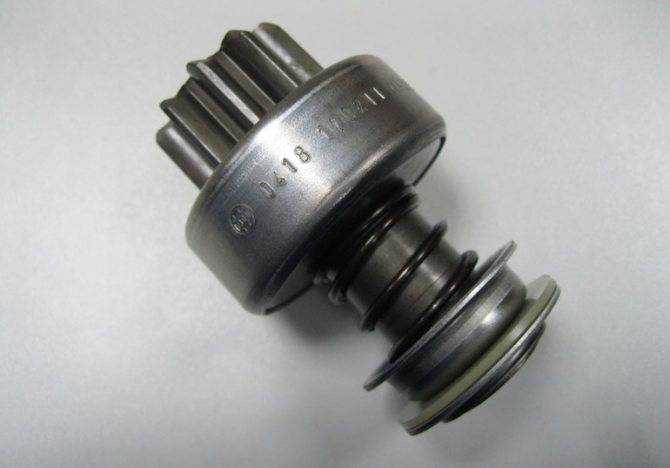

Проверка вилки и обгонной муфты

Здесь тоже особых сложностей нет: вилка (обычно она пластиковая) выталкивает обгонную муфту и поломка детали ведет к тому, что стартер крутит («жужжит»), но пуска двигателя не происходит, т. к. зацепление с маховиком отсутствует. Что касается проверки бендикса на исправность, для этого необходимо зажать его в тисках через грубую ткань, чтобы не повредить.

Попробуйте подходящим ключом (лучше газовым №1 или «0») покрутить обгонную муфту в обе стороны: если она исправна, будет вращаться только в одну. В противном случае бендикс замените.

Демонтаж и замена

Чтобы удобнее было выполнять замену реле, рекомендуется не полениться и все же снять сам стартер. Это позволит одновременно с заменой релюшки выполнить проверку состояния стартера.

Описанная ниже процедура снятия касается сборного реле, у которого есть возможность заменить отдельные элементы конструкции.

Отключите минусовую клемму с аккумулятора.
Отключите красную клемму с релюхи. Это провод красного цвета.
С помощью ключа на 8 миллиметров открутите гайку крепления щеточного узла. Ее вы найдете сзади реле.
Снимите контакт, который удерживала эта гайка.
Открутите крепеж втягивающего реле к массе. Речь идет о стяжных болтах.
Далее необходимо демонтировать силовой провод, после чего вытаскивается само реле.
С торцевой части откручиваются крепежные гайки, что позволяет снять верхнюю часть реле.
Сердечник релюшки желательно сразу заменить на новый.
Поставьте новое реле.
Действуя строго в обратной последовательности, соберите узел, что позволит вам завершить замену агрегата.
Рассоединяя релюху на две его составные части, обязательно следите за тем, чтобы не выскользнул сердечник, и не выскочила пружинка.

Потому чтобы разобраться, работает ли релюшка или нет, а также кто является истинным виновником нарушения функциональности системы, проведем несколько проверок.

Проверьте стартер. Поверните ключ зажигания. Стартер при этом должен начать крутить, реле — издавать характерный щелчок. Если стартер не выполняют свою задачу, замените его. Релюха в таком случае тут ни при чем.
Проверьте втягивающее реле. Для этого на задней крышке располагаются два медных болта. На них крепятся два контакта. Если стартер начал крутить, тогда ваше реле точно вышло из строя и подлежит замене. В данном случае не стоит снимать стартер, что позволит получить более точные результаты проверки.
Если вы сняли стартер, проверка выполняется несколько иначе :

Соедините провод контакта втягивающей релюхи с плюсовой клеммой аккумулятора;
Второй контакт сопрягает массу стартера и зарядное устройство аккумулятора;
Когда контакты ложатся на клеммы реле, реле должно включиться с характерным щелчком;
При слишком медленном, нехарактерном срабатывании, проверьте состояние контактов. Часто они перегорают или окисляются.

Чтобы не перепутать, что же именно вышло из строя — стартер или втягивающее реле, есть отличный метод распознавания «виновника».

Снимите стартер, зацепите к массе минусовую клемму аккумулятора;
Конструкция устройства имеет медные болты и языковидный элемент;
К этому «языку» подключается плюсовой провод от аккумуляторной батареи;
При наличии контакта, втягивающее реле щелкает и включается в работу;
Если нет, тогда придется отправляться в магазин за новым реле.

Но есть еще один очень важный момент. При указании всех фактов на то, что не работает стартер или втягивающее реле, все равно причиной проблем с зажиганием может послужить другой агрегат — замок зажигания. Не поленитесь проверить его исправность, прежде чем покупать новые запчасти.

Радикальный подход

Если времени нет, а нервы на пределе – некоторые автолюбители прибегают именно к ним, но это самые худшие способы открыть машину. Представьте, что вы решили продать машину через год, а покупатель попался внимательный и дотошный. Следы после подхода со стороны грубой силы останутся с вероятностью в 99%, а такая машина будет очень долго продаваться, ведь никто не поверит, что она не была в ДТП.

Если вы решились то:

1. Выламываем замок – берем отвертку и забиваем ее в личинку замка, после чего проворачиваем. Этот способ неимоверно дорогой, ведь далее предстоит ремонт. Вы столкнетесь с тем, что вместо одной личинки придется поменять все 5 (двери + багажник), а после ремонта у вас будет два ключа. Чтобы ключ остался один замки придется дорого заказывать и долго ждать, обрекая себя на невозможность пользоваться всегда открытым авто.

Ломаем замок

Выбиваем стекло – когда вы испортили замок, но не открыли машину – бейте стекло. Разбивать необходимо стекло задней двери (лучше правое). Есть несколько причин такого решения: во-первых, заклеенное скотчем окно не испортит обзорность, во-вторых, если после разбития выяснится, что не открывается задняя дверь ВАЗ 2114, а вам придется выбить все стекло чтобы пролезть – вам будет меньше дуть потом. И не бейте стекло руками – найдите молоток, иначе кроме автослесаря вам понадобится еще и хирург.

Выбиваем стекло

Причины и способы устранения неисправностей

Разберем причины почему не крутит стартер на ВАЗ-2114.

Причины неисправности могут крыться не только в нем, но и в остальных элементах, задействованных в цепи.

Причем поведение самой цепи при замыкании может подсказать, где искать поломку.

Ключ в положении «пуск» стартер не запускается.

Если после перевода ключа в положение «пуск» стартер не крутится, но срабатывает втягивающие реле (слышен отчетливый щелчок, указывающий на то, что якорь переместился), при этом лампы на приборной панели заметно потускнели, то причина может быть:

В разряженном АКБ . Забытые включенными на ночь электропотребители сажают аккумулятор и количества его энергии недостаточно, чтобы запитать электродвигатель. Сильные морозы тоже могут повлиять на батарею (воздействие минусовых температур приводит к возрастанию сопротивления в АКБ). Чтобы завести авто нужно либо зарядить аккумулятор, или «прикурить» от другого авто;
В сильном окислении контактов . Или недостаточном контакте на клеммах АКБ и выводах втягивающего реле, в том числе и массы. Это является причиной возрастания сопротивления в местах соединения, поэтому энергии от батареи будет недостаточно для проворачивания электромотора. Чтобы стартер начал крутить, необходимо проверить все места соединений между АКБ и стартером, при надобности их зачистить и подтянуть. Чтобы не происходило окисления необходимо смазывать клеммы аккумулятора;
В подгорании контактов внутри втягивающего реле (пятаков) . По этой причине при замыкании цепи якорем, происходят сильные потери напряжения в местах контакта. Для устранения проблемы придется снимать стартер, разбирать втягивающее реле для зачистки пятаков или же просто его заменить;
В сильном износе контактных щеток электродвигателя . Благодаря такой неисправности нарушается контакт между щеточным блоком и ротором и электромотор вращаться не будет. «Лечится» это все заменой щеток;
В коротком замыкании обмоток электродвигателя . Восстановить работоспособность поможет только перемотка обмоток или замена сгоревшего стартера на новый.

При повороте ключа все контрольные лампы горят.

Если при повороте ключа все контрольные лампы горят, но даже реле не срабатывает, то это может указывать на:

Перегорание предохранителя цепи питания, ведущей на замок зажигания или недостаточного контакта в местах соединения. При этом напряжение от АКБ не будет поступать на замок, и соответственно, на обмотку втягивающего реле. Поэтому в первую очередь следует проверить состояние предохранителя и при надобности заменить его, а также проверить все места соединения;
Подгорание контактной группы замка зажигания. По этой причине цепь не будет замыкаться и реле не сработает. Проверить это можно достаточно просто – нужно отверткой соединить между собой выводы на втягивающем реле (по сути, подать напряжение на электродвигатель в обход реле). Если при этом стартер начнет крутить, значит, причина в замке. Дополнительно можно проверить путем отсоединения проводов от замка и замыканием тех, которые ведут на реле (но для этого нужно знать, где какой провод). Если замыкание приведет к включению стартера, то неисправность точно кроется в замке и устранить ее можно путем замены сгоревшего элемента на новый;
Замыкание обмотки втягивающего реле. В результате последнее перестает выполнять свои функции. Проверить это можно путем все того же замыкания контактов на нем отверткой. Если выявлено, что реле не работает, то последнее заменяется.
Заклинивание якоря. Магнитное поле не может его втянуть и цепь не замыкается. Проверка делается как обычно – замыканием выводов. Устраняется же все разборкой реле и чисткой.

Это основные причины почему стартер не крутит. Если последовательно проверить все элементы цепи, то неисправность можно будет выявить очень быстро.

Устройство стартера, принцип его работы

Стартер автомобиля ВАЗ-2114 (заводской индекс – 5712.3708) – это силовой электродвигатель постоянного тока, дополнительно оснащенный обгонной муфтой с шестеренкой (бендикс) и втягивающим реле.

Принцип его работы очень прост: при включении зажигания напряжение поступает на втягивающее реле. За счет создания магнитного поля в нем происходит втягивание якоря, соединенного с вилкой.

Эта вилка перемещает бендикс по валу ротора электродвигателя и вводит в зацепление шестеренку с зубчатым венцом маховика.

При этом якорь, полностью входя в реле, замыкает контакты, и напряжение уже подается на сам электродвигатель, который включается в работу.

В задачу обгонной муфты входит также защита электродвигателя. После запуска силовой установки скорость вращения маховика значительно превышает скорость шестеренки. Получается обратное действие – уже маховик крутит шестерню.

И чтобы усилие не передавалось обратно, после превышения скорости вращения электродвигателя, шестеренка начинает свободно вращаться на валу до тех пор, пока водитель не отключит питание втягивающего реле, после чего пружина вернет бендикс в исходное положение, выведя из зацепления шестерню.

Более подробно читайте: Устройство стартера автомобиля.

Назначение и принцип работы втягивающего реле

На большинстве автомобилей втягивающее устройство смонтировано со стартером в одном блоке, и предназначается для управления муфтой свободного хода. В конце муфты находится шестерня, вращающая маховик двигателя в момент запуска, но во время его работы такое вращение не допускается, так как приводит к поломке стартера или бортовой электросети, если стартер начнет работать в режиме генератора.

Для этого втягивающее устройство выдвигает муфту только при необходимости запуска двигателя, после чего возвращает в исходное положение, убирая шестерню из зацепления с маховиком. Особенность втягивающего реле в том, что работа стартера может производиться только при его срабатывании. Это сделано для исключения переломов зубьев в момент встречи вращающихся шестерен муфты и маховика.

Внутри реле размещена катушка с якорем, на которую действует ток после замыкания цепи. Возникшее вокруг катушки магнитное поле двигает к ней якорь, сжимая возвратную пружину и толкая рычаг, который перемещает муфту свободного хода. При запуске двигателя электрическая цепь катушки размыкается, сила магнитного поля исчезает, и возвратная пружина толкает якорь с муфтой в исходное положение.

Методы аварийного запуска двигателя

Когда стартер не щелкает и не издает вообще никаких звуков, то двигатель можно запустить, если замкнуть его “напрямую”. Это не самое лучшее решение, однако в тех случаях, когда вам нужно срочно ехать и другого выхода нет, можно воспользоваться им.

Рассмотрим ситуацию как запустить двигатель напрямую на примере автомобиля ВАЗ-2110. Итак, последовательность действий будет следующей:

включить нейтральную передачу и установить машину на ручной тормоз;
включить зажигание путем поворота ключа в замке и открыть капот, так как дальнейшие действия будем проводить в моторном отсеке;
снять воздушный фильтр со своего посадочного места и отвести его в сторону с тем, чтобы добраться до контактов стартера;
отсоединить фишку, идущую к контактной группе;

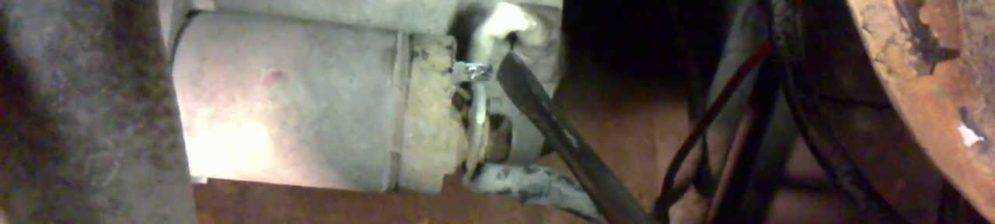

металлическим предметом (например, отверткой с широким плоским жалом или куском провода) замкнуть клеммы стартера;
в результате этого при условии исправностей других перечисленных выше узлов и заряженного аккумулятора машина заведется.

После этого установите назад фишку и воздушный фильтр. Интересным является тот факт, что в большинстве случаев двигатель будет в дальнейшем запускаться с помощью ключа зажигания. Однако следует помнить, что поломка все же осталась, поэтому ее необходимо искать самостоятельно или отправляться за помощью в автосервис с тем, чтобы устранить ее.

Аварийный запуск двигателя

Предлагаем для вас еще один метод, который пригодится вам в случае необходимости экстренного запуска двигателя. Он подходит только для переднеприводных легковых автомобилей с механической коробкой передач! Алгоритм действий следующий:

необходимо поддомкратить машину, вывесив любое из передних колес;
вывернуть вывешенное колесо до упора наружу (если левое колесо — то влево, правое — вправо);
намотать на поверхность покрышки буксировочный трос или крепкую веревку 3-4 раза, оставляя свободными 1-2 метра;
включить ТРЕТЬЮ передачу;
повернуть ключ в замке зажигания;
сильно дернуть за конец троса, пытаясь раскрутить колесо (лучше делать это не на месте, а с небольшим разбегом);
когда машина завелась, первым делом установите нейтральную передачу (делать это можно без нажатия на педаль сцепления) и подождите, пока колесо полностью остановится;
опустите вывешенное колесо на землю.

Описанный метод с раскручиванием колеса переднеприводных машин напоминает метода запуска кривого стартера (с помощью заводной рукоятки), используемого в старых заднеприводных машинах (например, ВАЗ “классика”). Если в последнем случае стартер раскручивается с помощью рукоятки, то в переднеприводных он раскручивается от полуоси, на которой находится поднятое колесо.

Заключение

Стартер — несложный, но чрезвычайно важный механизм в автомобиле. Поэтому его поломка является критичной, так как не позволяет запустить двигатель. В большинстве случаев проблемы связаны с электропроводкой автомобиля, плохими контактами, обрывом проводов и так далее. Поэтому в случае, когда стартер не крутит и не запускает двигатель, первым делом рекомендуем вам провести ревизию контактов (основной “массы”, контактов реле, замка зажигания и т. п).

Цель написания данного текста – предостеречь владельцев авто от одной типичной ошибки. При повороте ключа к метке START/KRANK стартер не крутит, и тогда стремятся замкнуть силовые клеммы напрямую. Открыв капот и добравшись до стартера, видят два медных отвода – их и замыкают. Электромотор в этом случае срабатывает, но втягивающее реле не задействуется, и обгонный подшипник остаётся на месте. В действительности замыкать силовые отводы нельзя! А о том, как правильно замкнуть стартер отвёрткой, мы будем говорить дальше.

Почему не крутит стартер?

Что делать, если машина не может завестись, при этом стартер не реагирует, щелкает, но не крутит и не схватывает? Почему не получается запустить мотор при повороте ключа, каковы причины неисправности? Одной из основных причин, по которой устройство не выключается, является отсутствие питания механизма. Возможно, это свидетельствует об отсутствии необходимого уровня напряжения в сети, что связано с разрядом аккумуляторной батареи. Если АКБ полностью разряжена или отключена, механизм не будет показывать признаков жизни.

Автомобильный стартер в разрезе

Если при повороте ключа стартер не щелкает, двигатель не запускается, то в первую очередь нужно проверить качество подключения кабелей аккумулятора. Возможно, провода аккумулятора не отсоединены от клемм, а просто окислились.

Если это так, то не стоит поднимать панику, нужно просто выполнить такие действия:

сначала нужно выключить аккумулятор и отключить от него клеммы;
используя наждачную бумагу, необходимо обработать внутренние части клемм аккумулятора, также потребуется произвести очистку контактов батареи;
после этого нужно проверить, насколько заряжен аккумулятор — для этого используется зарядное устройство;
далее, необходимо произвести диагностику целостности кабелей, а именно провода, предназначенного для питания стартера;
выполнив эти действия, клеммы аккумулятора нужно зафиксировать наиболее прочно, чтобы впоследствии они не отсоединились.

Зачастую одной из основных причин, почему стартер не крутит, при этом щелкает, является полностью разряженная батарея. Если с ключа не получается запустить ДВС, механизм может реагировать и демонстрировать некоторые признаки жизни. В частности, когда вы начнете поворачивать ключ, вы можете услышать тот характерный и мощный щелчок либо же механизм сможет прокрутить ДВС, но только один раз. Чтобы решить проблему на моторе бензин или дизель, попробуйте зарядить батарею — возможно, после этого силовой агрегат заведется.

Составные элементы механизма

Каждый автолюбитель знает, для чего в автомобиле нужен генератор — это устройство позволяет передавать напряжение на бортовую сеть и батарею.

Благодаря такой работе осуществляется дополнительный заряд АКБ, однако не стоит полагаться только на генератор, поскольку он не сможет полностью зарядить батарею:

в ходе заряда АКБ должен быть в спокойном состоянии;
когда работает генератор, на аккумулятор возлагает дополнительная нагрузка;
при движении генератор заряжает АКБ в слабом режиме;
в любом случае, работа генератора позволит только частично возобновить уровень заряда батареи, потраченный на старт мотора.

Соответственно, если батарея разряжена полностью, рассчитывать только на ее заряд от генератора не стоит. Наиболее оптимальным вариантом будет зарядка устройства с помощью прибора ЗУ. Как показывает практика, в основном стартер не срабатывает, щелкает, но не крутит и не заводится мотор именно из-за АКБ. Однако в некоторых случаях бывает такое, что проблема обусловлена некорректной работой системы старта ДВС. При этом сам стартер может издавать нехарактерные для его работы звуки.

Окисление контактов АКБ

Если это так, и машина не заводится именно по этой причине, то вам придется потратить больше времени на ее выявление.

Ниже приведен список основных поломок, из-за которых не заводится дизель или бензиновый двигатель:

Механизм мог отключить или периодически выключаться из-за того, что в сети случилось короткое замыкание. В результате этого могла сгореть одна из обмоток — таким образом, механизм даже может задымиться. Кроме того, характерным симптомом для этой поломки является неприятных запах гари в проводке.
Выход из строя втягивающего реле. Это может привести к нарушению работы бендикса. Сам механизм отказывается контактировать с силовым агрегатом.
Произошло истирание зубов бендикса, соответственно, этот компонент не может сработать и завести агрегат в результате отсутствия контактов.
Произошла поломка в работе электрической схемы непосредственно стартера. Мог перегореть один из проводов либо выйти из строя один из контактов (автор видео — NazipovValera).

Как снять стартер на автомобилях LADA своими руками — Весташоп77

_x000D_

Снятие стартера производится в связи с его заменой, проверкой или ремонтом. На автомобилях LADA стартер установлен на картере сцепления спереди по ходу движения. Перед началом работ следует отключить минусовую клемму аккумулятора загнать машину на смотровую канаву (эстакаду) и снять защиту двигателя.

_x000D_

На всех современных автомобилях LADA (Lada XRAY, Веста, Ларгус, Гранта, Калина, Приора и Нива 4х4) снятие стартера выполняется аналогично. Установка производится в обратной последовательности. Отличительные особенности процесса представлены ниже.

_x000D_

Lada XRAY и Vesta

_x000D_

Снять брызговик двигателя (инструкция для Lada Vesta, XRAY).

_x000D_

Для комплектаций с МКПП: Вывернуть 2 болта (№1) и снять цилиндр гидропривода сцепления (№2), не отсоединяя от трубки гидропривода (№3). Подвесить цилиндр на технологический крючок (головка «на 13»).

_x000D_ _x000D_

Для всех комплектаций: Вывернуть гайку (№1) и отсоединить от тягового (втягивающего) реле стартера (№4) клемму (№2) и колодку с проводами (№3) (головка «на 13»).

_x000D_ _x000D_

Вывернуть 3 болта (№1), снять кронштейн крепления цилиндра гидропривода сцепления (№2) (для автомобилей с МКПП) и стартер (№3) (Torx E10).

_x000D_ _x000D_

Lada Largus

_x000D_

Снять кожух (при наличии) электронного блока управления ЭСУД, отжав два фиксатора (отвертка плоская). Вывернуть 2 гайки (№1) крепления расширительного бачка (№2) (ключ «на 10»). Снять и отвести в сторону расширительный бачок, не отсоединяя шлангов.

_x000D_ _x000D_

Для комплектаций с коробкой передач JR5:

_x000D_

_x000D_
отсоединить шарниры (№1) тросов выбора и переключения передач от коробки передач (отвертка плоская);

_x000D_

нажать с двух сторон на фиксаторы и отсоединить стопоры оболочек тросов выбора и переключения передач от кронштейна коробки передач.

_x000D_

_x000D_ _x000D_

Для комплектаций с коробкой передач JH3:

_x000D_

_x000D_
снять чехол (№1) шарнира тяги привода переключения передач;

_x000D_

отвернуть болт (№2) крепления тяги привода переключения передач, снять дистанционную втулку и отсоединить тягу (ключ «на 10»).

_x000D_

_x000D_ _x000D_

Вывернуть 3 болта (№1) крепления стартера (головка «на 13»).

_x000D_ _x000D_

Поднять автомобиль и вывернуть гайку (№2) крепления кронштейна (№4) к впускному коллектору (№3) (головка «на 13»). Вывернуть болт (№6) крепления кронштейна (№4) к блоку цилиндров (№5) (головка «на 17»). Снять кронштейн (№4) крепления впускного коллектора (№3).

_x000D_ _x000D_

Вывернуть гайку (№2), рисунок 3-7, и отсоединить жгут (№1), рисунок 3-6, проводов системы зажигания от стартера (№3) (головка «на 10»).

_x000D_ _x000D_

Отвернуть гайку (№4), рисунок 3-7, крепления провода стартера (№5) (головка «на 10»). Отсоединить провод стартера. Отвернуть гайку (№3) крепления провода электромагнитного реле стартера (№5) (головка «на 8»). Снять стартер.

_x000D_

Процесс также показан на видео:

_x000D_ _x000D_ _x000D_

Lada Granta, Kalina, Priora

_x000D_

Снять защитный колпачок (№3), вывернуть гайку крепления провода к втягивающему реле стартера (№4) и отсоединить провод от реле (головка «на 13»). Отсоединить колодку c проводами (№2) от втягивающего реле стартера.

_x000D_

Для автомобилей с МКПП с тяговым приводом: вывернуть 3 гайки крепления стартера (№5) и снять его (головка «на 13»).
Для автомобилей с АКПП и МКПП с тросовым приводом: вывернуть три болта (№5) и снять стартер (№3) (головка «на 13» или Torx E14).
Видео процесса:

_x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_

Lada 4×4

_x000D_

Снимаем задний опорный кронштейн впускной трубы, выворачивая два болта ключом «на 13».
Снимаем защитный щиток стартера, выворачивая его гайки крепления ключом «на 13».
Снимаем защитный щиток стартера на Ниве 4х4Снимаем защитный щиток стартера на Ниве 4х4Снимаем защитный щиток стартера на Ниве 4х4

_x000D_ _x000D_ _x000D_ _x000D_

Снизу автомобиля откручиваем два болта крепления стартера.

Со стороны моторного отсека сдвигаем стартер вперед и отсоединяем колодку с проводами.

_x000D_

Снизу автомобиля откручиваем два болта крепления стартера на Ниве 4х4снимаем провод стартера на Ниве 4х4

_x000D_

Выворачиваем гайку, и отсоединяем наконечник провода от контактного болта тягового реле. Вынимаем стартер из моторного отсека.

_x000D_

снимаем стартер на Ниве 4х4снимаем стартер на Ниве 4х4снимаем стартер на Ниве 4х4
Видео инструкция:
Кстати, а вы знаете, что систему зажигания автомобилей LADA можно доработать, например, отказаться от ключа зажигания в пользу кнопки старт/стоп.

_x000D_ _x000D_ _x000D_

Схема стартера ВАЗ 2114

Стартером в автомобиле принято называть устройство, запускающее вращение вала, который перемещает цилиндры в ДВС. По сути, это электродвигатель, преобразующий электрическую работу в механическую.

Корпус стартера состоит из маски и стакана. Под маской располагаются стопорное кольцо и шестерня.

Внутри стакана размещается якорь и 4 магнитных башмака, или сердечника, между которыми образуется магнитное поле. Эти магнитные сердечники образуют статор двигателя. Якорь – это вал с сердечником из электротехнической стали.

В пазы сердечника вставлены рамки, которые и будут вращаться под действием образуемого башмаками электромагнитного поля. Рамки своими концами соединяются с коллектором, к которому подведены 4 угольные щетки:

две положительные – от аккумулятора;
две отрицательные, подведенные к массе и замыкающие цепь;

Щеточный узел вмонтирован в заднюю закрывающую крышку корпуса. Пружинки, прижимающие щетки стартера к коллекторному узлу якоря, припаяны к щеткодержателям.

В задней крышке стартера размещается подшипник якоря, выполняющий функцию опорной втулки.

Стартер щёлкает, но не крутит: почему и как исправить

Владельцы автомобилей нередко сталкиваются с неприятной ситуацией: после поворота ключа в замке зажигания слышно как щёлкает стартер, но он не крутит. Двигатель не заводится. И дело, как правило, не в аккумуляторе или в отсутствии топлива в бензобаке. Без нормально работающего стартера дальнейшая эксплуатация транспортного средства невозможна. Причин, почему он издаёт щелчки и не крутит, может быть несколько: от простых проблем с контактами до серьёзных поломок в системе запуска. Внешних признаков неполадки тоже бывает множество.

Почему стартер щёлкает, но не крутит

Составные части стартера на примере ВАЗ 2114

Водители-новички часто заблуждаются, думая, что щелчки издаёт реле стартера. Но на самом деле источник звуков — это втягивающее устройство, которое приводит в сцепление рабочую шестерню бендикса с венцом маховика двигателя и обеспечивает его запуск.

Если слышно несколько щелчков

Опытные водители по характеру щелчков могут определить, где конкретно есть неисправность. Если при повороте ключа зажигания слышны несколько щелчков, то следует искать неполадку в:

тяговом реле, подающее напряжение на стартер;
плохом контакте между реле и стартером;
недостаточном контакте массы;
других контактах стартера, плохо прилегающих друг к другу.

Исправная работа системы запуска мотора зависит от нормального функционирования каждой составляющей. И не имеет значение, на каком автомобиле вы ездите: Приора или Калина, Форд, Нексия или другая иномарка. Поэтому сначала надо проверить электрические соединения, начиная от клем автомобильного аккумулятора до контактов стартера. Часто это помогает запустить двигатель, добраться до ближайшей станции техобслуживания и провести более детальную диагностику системы запуска.

Слышен один щелчок

Мощный щелчок и незапуск мотора указывает на проблему в стартере. Сам звук говорит о том, что тяговое устройство работает и к нему идёт электрический ток. Но сила заряда, поступающего на втягивающее устройство, недостаточная для запуска двигателя.

Следует попытаться несколько раз (2–3) с интервалом 10–20 секунд завести мотор. Если попытки будут неудачными, то возможны такие причины:

втулки и внутренние щётки стартера сильно изношены и подлежат замене;
есть замыкание или обрыв обмотки внутри агрегата;
подгоревшие контакты силового кабеля;
втягивающее устройство вышло из строя и блокирует запуск;
проблемы с бендиксом.

Неисправный бендикс — одна из неполадок

Зубья бендикса могут быть повреждены и мешают нормальному запуску стартера

Важную роль в запуске ДВС (двигатель внутреннего сгорания) играет бендикс. Он входит в состав пусковой системы и расположен в стартере. Если бендикс деформирован, то старт двигателя будет затруднён. Вот две частые неисправности бендикса: повреждение зубьев рабочей шестерни, поломка вилки привода.

Втягивающее и бендикс связаны между собой вилкой. Если в момент включения не происходит полное втягивание, то зубья не будут входить в сцепление с маховиком. В этом случае мотор не запускается.

Покупка новенького стартера не всегда оправдана. Старый агрегат способен послужить ещё долгое время. Достаточно провести квалифицированную диагностику и заменить неисправные внутренние детали: втулки, щётки.

Проверка работы

Порой, несмотря на более чем очевидные признаки поломки или износа втягивающей релюхи, на деле все оказывается не так. Автомобиль может вести себя аналогично и при некоторых других неисправностях.

Проверьте стартер. Поверните ключ зажигания. Стартер при этом должен начать крутить, реле — издавать характерный щелчок. Если стартер не выполняют свою задачу, замените его. Релюха в таком случае тут ни при чем.
Проверьте втягивающее реле. Для этого на задней крышке располагаются два медных болта. На них крепятся два контакта. Если стартер начал крутить, тогда ваше реле точно вышло из строя и подлежит замене. В данном случае не стоит снимать стартер, что позволит получить более точные результаты проверки.
Если вы сняли стартер, проверка выполняется несколько иначе: Соедините провод контакта втягивающей релюхи с плюсовой клеммой аккумулятора;
Второй контакт сопрягает массу стартера и зарядное устройство аккумулятора;
Когда контакты ложатся на клеммы реле, реле должно включиться с характерным щелчком;
При слишком медленном, нехарактерном срабатывании, проверьте состояние контактов. Часто они перегорают или окисляются.

Статья в тему: Замена диодного моста генератора на ВАЗ 2110
