Не крутит стартер ваз 2114 инжектор 8 клапанов в мороз, причины

Машина плохо заводится в мороз

Почему автомобиль плохо заводится в мороз?
Причины:
— плохой аккумулятор,
— проблемы бензопровода,
— старые свечи накаливания.

Знакомая многим автомобилистам картина: в одно прекрасное морозное утро приходите Вы на стоянку или гараж. Пытаетесь завести железного друга, а попытка заканчивается неудачей. Как правило причина – сел аккумулятор. Выйти из этой неприятной ситуации можно двумя способами:

— подкурить у другого автомобиля,
— завести машину с толкача (актуально лишь для авто с механикой).

Завести авто с помощью «прикуривания» — следует подключить специальными проводами минусовую клемма вашего аккумулятора к минусовой клемме другой машины, а затем повторить тоже самое для плюсовой клеммы.

Другую машину нужно завести и дать высокие обороты, примерно полторы – две тысячи оборотов в минуту. Подождать две-три минуты для подзарядки авто.

Далее нужно попробовать завести свой автомобиль, но при этом глушить помощника не нужно.

Рекомендуем положить в багажник провода на такой случай. Если первая попытка закончилась неудачей, то через пару минут можно попробовать еще раз. Не стоит крутить стартером слишком долго, в противном случае можно выжечь обмотки стартера, в результате чего он сломается.

Меняем бендикс на ВАЗ-2110 своими руками (+артикулы)

Стартер представляет собой электрический двигатель, который работает от постоянного тока. Сгореть такой узел может по разным причинам. Если стартер не запускает двигатель или при подаче тока на него слышны щелчки, то не стоит покупать новый агрегат, его можно отремонтировать. Часто на ВАЗ-2110 потребуется замена бендикса в узле. Такая работа может быть выполнена своими силами.

Для чего предназначен бендикс?

Бендикс изнашивается вследствие значительных нагрузок, испытываемых им при запуске двигателя автомобиля.

Чтобы его поменять, надо полностью демонтировать стартер с авто. Стартер крутит коленвал , в результате чего создается давление в камере сгорания. Если мощности стартера недостаточно, то запуск двигателя не происходит. Потому периодически надо менять стартер на новый или производить его ремонт. Перед проведением мероприятия стоит ознакомиться с инструкцией по безопасности проведения работ на авто.

Замена бендикса на ВАЗ-2110

Для проведения работ потребуются такие инструменты, материалы и приспособления:

Изолента.
Бендикс.
Отвертка.
Головки.
Ключи.

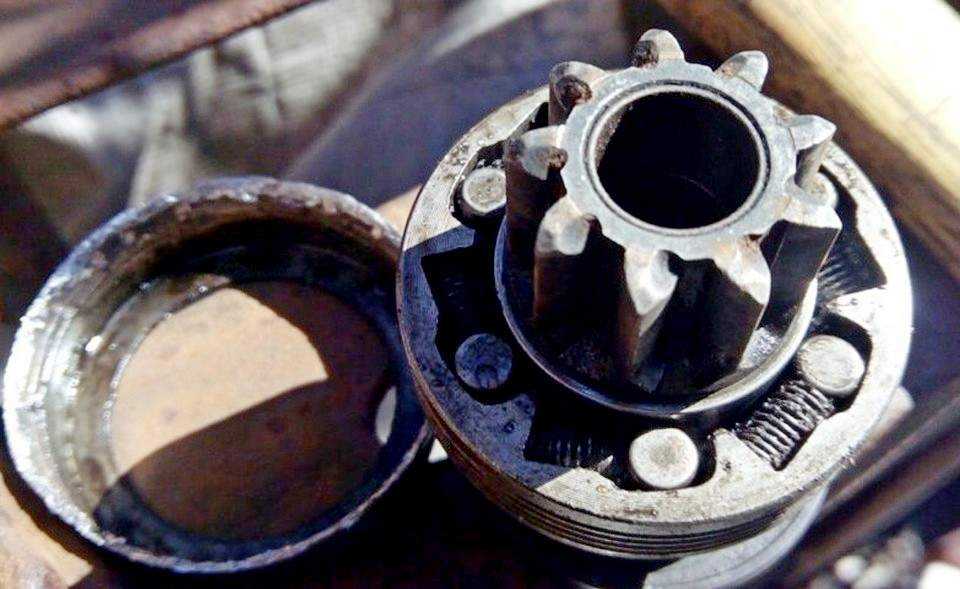

Бендикс для стартера ВАЗ-2110 с девятью зубьями.

Этапы работы

Проводится она так:

Снять минусовую клемму от аккумулятора. Машину можно при этом поставить на смотровую яму. Это облегчит работу.
Открутить плюсовой провод от стартера.

Откручиваем крышку стартера.

Сняв старый бендикс, сравниваем его с новым.

Полезные советы

При покупке бендикса потребуется иметь при себе старый. Часто на авто могут отличаться некоторые элементы этой запчасти, в частности втулки. Покупать деталь надо только отечественного производства. Артикулы у запчасти могут быть разные, так как авто может иметь другую модификацию. Обычно на ВАЗ-2110 подходит стартер только от производителя. Эти моменты стоит уточнять у менеджера на точке продаж.

Как видно из сказанного выше, такую работу можно провести своими силами. Если есть навыки, то это не займет много времени и поможет сэкономить на посещении СТО.

Проводим диагностику стартера

Чтобы снять стартер и провести его осмотр на наличие неисправностей в домашних условиях, можно воспользоваться пошаговым алгоритмом:

Шаг 1: поставить ВАЗ-2114 на ремонтную яму.

Шаг 2: снять защиту автодвигателя.

Шаг 3: открыть крышку капота.

Шаг 4: снять аккумуляторную клемму «-».

Шаг 5: отсоединить колодку проводов.

Шаг 6: снять защиту картера.

Шаг 7: отвинтить гайку крепления для снятия проводов с тягового реле.

Шаг 8: снизу машины также следует отвинтить два крепления стартера.

Шаг 9: снять последнее верхнее крепление.

Шаг 10: извлечь стартер (это делают снизу машины).

После извлечения данной детали ВАЗ-2114 производится ее визуальный осмотр на наличие внешних повреждений и неисправностей. Если все в полном порядке, то следует снятую деталь разобрать поэлементно и провести тщательный осмотр каждого элемента:

выкрутить удерживающую гайку;
освободить от провода втягивающее реле;
выкрутить болты крепления этого реле и с задней крышки;
извлечь стопорное кольцо, которое находится на задней части ротора;
выкрутить гайки со шпилек и болты крепления проводов от обмоток к щеткодержателю;
снять щеточный узел;
изъять штифт, с помощью которого крепиться вилка бендикса;
отдельно демонтировать ротор и статор;
с ротора снять стопорное кольцо.

После всех описанных операций можно приступать к осмотру обгонной муфты и редуктора, а именно шестерней, которые входят в их состав. Сразу же стоит осмотреть и другие элементы стартера, которые влияют на функционирование транспортного средства в целом. К неустранимым поломкам основных элементов данной детали специалисты относят:

выход из строя ротора;
выход из строя статора;
разрушение обмоток ротора и/или статора;
разбитая втулка.

Причины и способы устранения неисправностей

Разберем причины почему не крутит стартер на ВАЗ-2114.

Причины неисправности могут крыться не только в нем, но и в остальных элементах, задействованных в цепи.

Причем поведение самой цепи при замыкании может подсказать, где искать поломку.

Ключ в положении «пуск» стартер не запускается.

Если после перевода ключа в положение «пуск» стартер не крутится, но срабатывает втягивающие реле (слышен отчетливый щелчок, указывающий на то, что якорь переместился), при этом лампы на приборной панели заметно потускнели, то причина может быть:

В разряженном АКБ . Забытые включенными на ночь электропотребители сажают аккумулятор и количества его энергии недостаточно, чтобы запитать электродвигатель. Сильные морозы тоже могут повлиять на батарею (воздействие минусовых температур приводит к возрастанию сопротивления в АКБ). Чтобы завести авто нужно либо зарядить аккумулятор, или «прикурить» от другого авто;
В сильном окислении контактов . Или недостаточном контакте на клеммах АКБ и выводах втягивающего реле, в том числе и массы. Это является причиной возрастания сопротивления в местах соединения, поэтому энергии от батареи будет недостаточно для проворачивания электромотора. Чтобы стартер начал крутить, необходимо проверить все места соединений между АКБ и стартером, при надобности их зачистить и подтянуть. Чтобы не происходило окисления необходимо смазывать клеммы аккумулятора;
В подгорании контактов внутри втягивающего реле (пятаков) . По этой причине при замыкании цепи якорем, происходят сильные потери напряжения в местах контакта. Для устранения проблемы придется снимать стартер, разбирать втягивающее реле для зачистки пятаков или же просто его заменить;
В сильном износе контактных щеток электродвигателя . Благодаря такой неисправности нарушается контакт между щеточным блоком и ротором и электромотор вращаться не будет. «Лечится» это все заменой щеток;
В коротком замыкании обмоток электродвигателя . Восстановить работоспособность поможет только перемотка обмоток или замена сгоревшего стартера на новый.

При повороте ключа все контрольные лампы горят.

Если при повороте ключа все контрольные лампы горят, но даже реле не срабатывает, то это может указывать на:

Перегорание предохранителя цепи питания, ведущей на замок зажигания или недостаточного контакта в местах соединения. При этом напряжение от АКБ не будет поступать на замок, и соответственно, на обмотку втягивающего реле. Поэтому в первую очередь следует проверить состояние предохранителя и при надобности заменить его, а также проверить все места соединения;
Подгорание контактной группы замка зажигания. По этой причине цепь не будет замыкаться и реле не сработает. Проверить это можно достаточно просто – нужно отверткой соединить между собой выводы на втягивающем реле (по сути, подать напряжение на электродвигатель в обход реле). Если при этом стартер начнет крутить, значит, причина в замке. Дополнительно можно проверить путем отсоединения проводов от замка и замыканием тех, которые ведут на реле (но для этого нужно знать, где какой провод). Если замыкание приведет к включению стартера, то неисправность точно кроется в замке и устранить ее можно путем замены сгоревшего элемента на новый;
Замыкание обмотки втягивающего реле. В результате последнее перестает выполнять свои функции. Проверить это можно путем все того же замыкания контактов на нем отверткой. Если выявлено, что реле не работает, то последнее заменяется.
Заклинивание якоря. Магнитное поле не может его втянуть и цепь не замыкается. Проверка делается как обычно – замыканием выводов. Устраняется же все разборкой реле и чисткой.

Это основные причины почему стартер не крутит. Если последовательно проверить все элементы цепи, то неисправность можно будет выявить очень быстро.

Не крутит стартер ВАЗ 2114, причины и неисправности

Конечно перед снятием стартера нужно выяснить может дело совсем и не в нем, а для этого нужно хоть немного знать какие у него бывают неисправности.

Основные неисправности стартера ВАЗ 2114

Неисправен бендикс (обгонная муфта).
Замкнула обмотка статора или якоря.
Неисправно втягивающее реле.
Износ или зависание щеток.
Износ втулок.

Все эти неисправности относятся к стартеру, но бывают и другие причины при которых не крутит стартер это окисление или плохой контакт на клеммах аккумуляторной батареи или вообще полный ее разряд, обрыв проводов питания которые подходят к стартеру, а возможно неисправен и замок зажигания или его контактная группа.

Такие причины как окисление клемм аккумулятора легко устраняются самостоятельно, для этого их надо всего-навсего почистить и смазать техническим вазелином или литолом, что у вас имеется в наличии, а разряженный АКБ разумеется зарядить.

Если причина возникла в контактной группе, можно попробовать зачистить контакты, но если это не помогло, то скорее всего она подлежит замене, а возможно придется и полностью заменить замок зажигания.

Неисправности, которые связаны непосредственно со стартером без его снятия устранить будет невозможно, поэтому этот момент рассмотри более подробно.

Как организовано подключение стартера

Чтобы разобраться, почему не крутит стартер ВАЗ 2114, нужно не только понимать его устройство, но также разбираться в схеме подключения прибора к общей электросети Лады.

Электродвигатель стартера данной модели ВАЗ (как и у многих других автомобилей) относится к типу силовых, поэтому он потребляет немало энергии от аккумуляторной батареи, будучи одним из самых расходных устройств.

Схема подключения стартера

Для максимальной пиковой энергии стартера подключение к АКБ устроено напрямую плюсовым контактом, имеющим довольно большое сечение: один вывод приходится на втягивающее реле, а второй соединен с самим электродвигателем, плюс, между ними есть разрыв цепи для управления зажиганием.

Для запитывания втягивающего реле организован еще один контакт от провода с аккумулятора, идущий непосредственно на замок зажигания в салоне. Из дополнительного оборудования в схеме – монтажный блок и стандартные предохранители.

Весь процесс запуска двигателя осуществляется так:

поворот ключа в замке;
замыкание цепи питания реле;
подача напряжения на обмотку;
образование магнитного поля, влияющего на якорь;
устранение разрыва в цепи;
подача тока на электродвигатель.

Замок зажигания ваз 2114

Неполадка на любом из этапов описанного процесса может быть, с различной вероятностью, причиной того, что стартер не крутит и ВАЗ 2114 не заводится.

Как заменить стартер на новый

Перед тем, как приступить к замене стартера, следует проверить еще один важный элемент его цепи, довольно часто выходящий из строя — главное реле (оно же — реле стартера, не стоит путать его со втягивающим реле). На большинстве автомобилей ВАЗ оно установлено либо под рулевой колонкой либо под капотом ближе к лобовому стеклу (а в некоторых случаях, например — при ремонте электрики в автосервисе, вообще может быть перенесено в произвольное место).

Спрашивается, как же тогда найти это устройство, если место его нахождения точно неизвестно? Здесь опять поможет схема включения стартера ваз 2114. Как можно на ней видеть, главное реле ставится в цепи питания втягивающего реле и служит для защиты стартера от возможных перегрузок.

В свою очередь, на втягивающее реле идут всего два провода — от аккумуляторной батареи и от замка зажигания. Следуя за последним проводом как раз и можно прийти к месту установки реле стартера. В случае, если оно окажется неисправным — достаточно просто заменить его на аналогичное.

Проверка стартера ваз 2114

Если в ходе проверки всей электрической цепи стартера и установленных на ней дополнительных приборов вы пришли к выводу, что неисправно все-таки само устройство, то следует выполнить его демонтаж и частичную разборку, выполняется которая следующим образом:

Снять минусовую клемму с АКБ.
Вывинтить два крепежных винта, крепящих стартер к картеру.
Сдвинуть устройство немного вперед и отсоединить проводок, идущий на втягивающее реле, открутив его крепежную гайку.
Выкрутить два винта в крышке стартера.
Снять гайку, соединяющую втягивающее реле с обмоткой стартера.
Вынуть шайбу-скобу.
Выкрутить два болта-стяжки и оценить состояние опорных втулок.
Легкими ударами неметаллического (лучше — резинового) молотка разделить корпус на две части и осмотреть графитовые щетки.
При помощи плоской отвертки демонтировать стопорные кольца, извлечь бендикс и оценить его состояние.

Замена стартера ваз 2114 В случае обнаружения неисправных элементов (щеток или бендикса) их следует заменить, после чего собрать стартера в точной такой же последовательности, но в обратном порядке, и установить его на место.

Виды неполадок стартера

Ранее перечисленные неисправности хоть и относятся к ситуациям, когда не работает стартер ВАЗ 2114, но не имеют прямого отношения к нему. Проблемы, возникшие в самом устройстве:1) Неверно втягивающее реле.В данной ситуации нет иного выхода, как замена неисправной детали. Но стоит предварительно проверить клеммы реле и их почистить. Чаще всего причина того, что не крутит стартер ВАЗ 2114, кроется именно в этом. По звуку, возникающему при попытках завести машину, можно понять, где таится первопричина поломки. Если слышны сухие щелчки при повороте ключа – разряжен аккумулятор. Слышны щелчки и батареи в порядке – причина в неисправности контактов реле. Если в ответ на все действия автомобиль остается молчаливым – наверняка прогорела обмотка реле, ее стоит заменить.2) Неверное прилегание щеток к коллектору.3) Износ деталей коллектора.Если диагностика и попытки реанимирования отдельных механизмов автомобиля не привели к результату и ВАЗ 2114 по-прежнему не крутит стартер, стоит попытаться завести машину «с толкача» и добраться до ближайшего автосервиса.

Здоровый и бодрый пуск двигателя в любую погоду — это хорошее настроение на целый день. Все же иногда система пуска и электрооборудование может поубавить оптимизма. Имея дело с несвежей второй Самарой, нужно быть готовым ко всему, а когда на ВАЗ-2114 не крутит стартер, претензий к нему может и не возникать, поскольку он сам по себе может быть исправен. Кроме самого стартера в цепи системы пуска достаточно элементов, которые могут подвести в самый неподходящий момент.

Далеко не всегда сам стартер окажется виновником в этой ситуации, хотя и его неисправности рассмотрим также.

Чаще всего причина кроется именно в них, поэтому с вторичных причин и начнём расследование. Вставляем ключ в замок зажигания, проворачиваем — ничего не происходит. Стартер не крутит, под капотом тишина.

Когда виноват сам стартер

После предварительных проверок силовой и управляющей цепей, которые мы уже провели, под подозрением оказывается сам стартер.

Возможные причины, по которым стартер не крутит, и способы их устранения

Специалисты называют несколько причин, в результате которых стартер перестает крутить, а автомобиль заводиться. Первая, наиболее часто встречающаяся, когда разряжается аккумуляторная батарея (АКБ). Она может разрядиться во многих случаях. Например, если водитель не выключил приборы для освещения в транспортном средстве на достаточно длительный период. Особенно часто такую ситуацию можно встретить в период зимы, когда темнеет рано и приходиться пользоваться дополнительным освещением в автомобиле.

Понять, что стартер не крутит по причине разряженной аккумуляторной батареи, просто. Специалисты советуют во время проворачивания ключа зажигания, прислушиваться к тому, как срабатывает реле – оно будет издавать характерный шум. В этом случае можно применить несколько способов, чтобы исправить ситуацию:

зарядить АКБ;
заменить аккумулятор;
отогреть аккумуляторную батарею (если проблема возникла в холодный зимний период);
«прикурить» ее.

Вторая распространенная причина, по которой стартер может не крутиться, – это отсутствие «массы» на втягивающем реле

В подобной ситуации владельцу ВАЗ-2114 необходимо обращать внимание на то, как крепится минусовый провод от втягивающего реле к «массе» аккумуляторной батареи. Если будет замечены отклонения от нормы, то следует предпринять следующие шаги:

первый шаг – зачистить клемму;
второй шаг – закрепить «массу» на втягивающем реле.

Подобные действия помогут стартеру возобновить свои функции, он станет крутиться, а автомобиль заведется.

Почему плохо заводится ВАЗ 2114 инжектор 8 клапанов?

Почему-то кажется, что многих водителей этой модели, заинтересует вопрос, почему плохо заводится ВАЗ 2114 инжектор 8 клапанов. Найти причину такого явления не так-то просто, как может показаться на первый раз. Это связано с определёнными сложностями поиска неисправностей в этой модели, так как инжекторные системы имеют отличия от карбюраторных систем. Алгоритм определения возможных проблем будет выстраиваться по-другому, подстраиваясь под конструктивные особенности машины.

Почему плохо заводится ВАЗ 2114 инжектор 8 клапанов, постараемся рассмотреть в этой работе. В небольшой статье нельзя рассмотреть абсолютно все возможные проблемы, есть такие, которые можно выявить только с помощью диагностического оборудования. Но, всё же постараемся разобрать как можно больше таких ситуаций, чтобы помочь всем владельцам ВАЗ 2114 определиться, что предпринять в подобной ситуации.

Почему может плохо заводиться двигатель?

Искать виновника в такой ситуации можно по нескольким направлениям. Среди них наиболее важными являются такие проблемы:

Неисправности в зажигание автомобиля ВАЗ 2114
Отсутствует давление в топливной рампе 8-кл двигателя ВАЗ
Подсос воздуха во впускной коллектор ВАЗ
Смещены метки ремня ГРМ

Диагностика двигателя по свечам зажигания

Разберем первый вариант, почему ваз 2114 плохо заводится. Для этого выкрутите свечи и посмотрите на их цвет. Если на свечах черный сухой нагар, можно говорить о том, что двигатель долгое время работает на богатой смеси которая закидывает свечи черным нагаром.

Почему появляется черный нагар на свечах инжекторного автомобиля:

Неисправность датчика массового расхода воздуха
Вышел из строя первый датчик кислорода
Неисправен регулятор давления топлива
Неисправность топливных форсунок

Белый нагар на свечах зажигания инжекторного автомобиля появляется из-за бедной смеси, причины появления:

Все тоже самое что и при черном нагаре
Неисправность топливного насоса или забитый топливный фильтр(проверить сеточку и фильтр тонкой очистки)
Подсос воздуха через патрубок ДМРВ, место где крепится регулятор ХХ стыки коллектора.

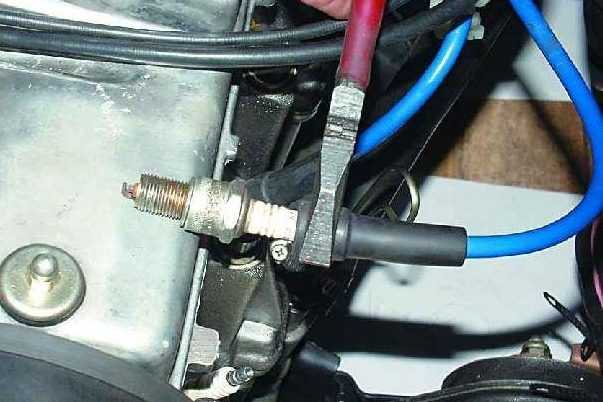

Проверка искры свечи зажигания

Отсутствие искры на 1 одной свече 8 кл двигателя ваз не повлияет на запуск двигателя, это будет заметно при работе на холостом ходу, троение и прыгающие обороты. Но если неисправен модуль зажигания ваз 2114, то искры пропадает в двух цилиндрах 1-4 или 2-3. Для проверки искры свечи зажигания вынимаем предохранитель бензонасоса, выкручиваем одну свечу или берем запасную, поочередно снимает высоковольтные провода, надеваем на свечу потом кладем это все дело на массу(в данном случае клапанная крышка) и просим друга прокрутить стартером двигатель, так проверяем каждую свечу. Если отсутствует искра на одной свече, скорее всего дефект в ВВ проводах, если в двух или всех свечах можно со с огромной вероятностью сказать что проблема в модуле зажигания или проводке до него.

Не правильно выставлены метки ГРМ на ВАЗ

Еще одной причиной почему не заводится Ваз 2114, может стать несоответствие меток газораспределительного механизма(ГРМ). Причиной несоответствия меток может стать слабая натяжка ремня ГРМ, срезанные зубья, кривые руки механика на СТО.

Расхождение более чем в два зуба будет заметно сказываться на работе двигателя четырнадцатой. При небольшом отклонение двигатель начинает заводится чуть хуже, не держит холостой ход, глохнет при переходе на нейтральную передачу. Если отклонение превышает 4-5 зубцов меняется звук работы двигателя, становится слышно вырывающийся под давлением воздух через не вовремя открытые клапана, тяга заметно пропадает, завести двигатель крайне проблематично.

Для проверки нам понадобится ключ на «10», с помощью него откручиваем три болта крепления кожуха ГРМ.
Далее ставим автомобиль на 5 передачу и толкаем его до тех пор пока метка на шкиве распредвала и задней крышке не совпадут, также провернуть шкив можно ключом на «17»
Снимаем защитную пробку с картера сцепления и смотрим совпадает ли риска на маховике с меткой, если нет то нужно ослабить натяжной ролик и выставить ремень по меткам.

Проверка датчика коленвала ваз 2114

Пожалуй это единственный датчик без которого автомобиль ваз вообще не сможет завестись. Если при прокрутке двигателя стартером при исправном зажигание и топливоподаче, не происходит схватывания, воспламенения топлива значит дело в ДПКВ. Стоимость датчика не превышает 300 рублей, лучше его заменить. Однако есть способ проверки: проверка датчика коленвала видео

https://youtube.com/watch?v=3TCcw73LZis

Источник

Проверка и ремонт стартера на автомобилях ВАЗ 2113, 2114, 2115 и Лада Приора, Калина, Гранта

Ремонт или замена стартера требуется, когда при повороте ключа зажигания в положение «запуск двигателя» стартер не крутится или крутится с провалами. Бывает, что стартер вращается, а двигатель нет. Это легко проверить по подозрительному звуку и отсутствию вращения шкива генератора.

Для проверки работы стартера нам потребуются:

Заведомо исправный аккумулятор
Автомобильные шнуры с «крокодилами»
Металлическая щетка или плоская отвертка

1) Сбрасываем клеммы «+» и «-» с аккумулятора на авто. Это необходимо, чтобы не повредить контроллер двигателя.

2) На всех автомобилях семейства Самара (ВАЗ 2113, 2114 и 2115) и Приора, а так же на автомобилях семейства Лада Калина и Гранта со старой, «рычажной» коробкой переключения передач, стартер установлен на КПП рядом с двигателем со стороны радиатора под воздушным фильтром.

Для того, чтобы проводить работы, необходимо снять корпус воздушного фильтра вместе с впускным патрубком (процедура подробно описана в статье про замену масла в КПП).

На «Калине» и «Гранте» с тросиковой КПП стартер установлен так же на коробке, но со стороны двигателя и за ним, ближе к салону. Добираться и проводить его проверку без подъемника крайне неудобно. Иногда проще снять стартер и проверять отдельно.

3) Откручиваем токопроводящий провод (самый толстый провод, который отходит от клеммы «+» аккумулятора). Он прикручен на верхнюю шпильку втягивающего реле гайкой «на 13» (нижняя стрелка указывает на гайку, сам провод для наглядности снят). Снимаем управляющий провод со штекера «папы» на втягивающем реле (верхняя стрелка).

4) ОБЯЗАТЕЛЬНО ставим автомобиль на нейтральную передачу.

5) Устанавливаем рабочий аккумулятор рядом с автомобилем (или используем установленный, если уверены в нем на 100%). Накидываем крокодил на клемму «-»,

и цепляем второй конец к корпусу стартера (за болт, корпус втягивающего). Предварительно место соединения чистим металлической щеткой для лучшего контакта.

6) Накидываем крокодил на клемму «+» аккумулятора. Второй конец подносим к «папе» на тыльной стороне втягивающего реле.

7) При касании должно сработать втягивающее реле и будет слышан характерный щелчок. Если никаких звуков не издается, то еще раз проверяем массу. Если щелчка нет, то снимаем массу с корпуса и устанавливаем крокодил «-» на нижний болт втягивающего (показан стрелкой). Еще раз подносим крокодил «+» к клемме «папа».

Если втягивающее реле сработало, то в 95% случаев неисправны щетки стартера. Если не сработало, то смело покупаем новое (не ремонтируется, но снимается без снятия стартера)

ВНИМАНИЕ! Не оставляйте напряжение на втягивающем реле больше 5 секунд. Это может повредить как реле, так и аккумулятор

При этом должен завращаться стартер и будет слышен характерный гул. Обороты у рабочего стартера доходят до 11 тысяч об/мин. Если стартер крутит медленно, то, скорее всего (при исправном аккумуляторе и соединении), неисправен щеточный узел или заклинивает якорь. Если стартер не крутит (при срабатывании втягивающего с крокодилом «-» на корпусе), то дело в обмотке. Если стартер крутит исправно и втягивающий работает, то проверяем их в комплексе

ВНИМАНИЕ! Не оставляйте напряжение на стартере больше 5 секунд. Это может повредить стартер или аккумулятор. 9) Для общей проверки кидаем клемму «+» на верхнюю шпильку втягивающего реле

И отверткой или ключом перемыкаем крокодил «+» и «папу»

9) Для общей проверки кидаем клемму «+» на верхнюю шпильку втягивающего реле. И отверткой или ключом перемыкаем крокодил «+» и «папу».

При этом должен заработать стартер, и начать крутиться двигатель (определяем по ремню генератора). Если слышно как стартер работает, но при этом раздаются различные резкие звуки, хруст, то дело в механической части (бендикс или редуктор). При медленном вращении двигателя причин неисправности может быть несколько. В большинстве случаев это щетки, но может быть и заклинивание подшипников или втулок. Необходим разбор и поиск дефектов.

Для снятия и ремонта стартера нам потребуется:

Отвертка плоская
Отвертка крестовая
Ключ «на 8»
Ключ «на 10»
Ключ «на 13»
Ключ «на 15»
Ключ «на 17»
Литоловая смазка (литол, шрус, солидол)

Ветошь
Металлическая щетка
Очиститель тормозов или карбюратора

1) Откручиваем две гайки крепления стартера. Гайки в основном идут под ключ «на 17», но попадаются и «на 15». Снимаем его со шпилек и вытаскиваем. Вытаскивать удобнее через днище.

2) Проверяем внешний вид. На зубчатой шестерне не должно быть задиров, трещин и следов сильного износа. Если есть, то меняем бендикс. Осматриваем состояние втулки на конце якоря. Если она лопнула или на ней наблюдаются трещины, то необходимо ее заменить. Не допускается следов износа на валу.

Как проверить стартер не снимая с машины

С помощью стартера осуществляется пуск двигателя транспортного средства. Срок эксплуатации стартера в два раза ниже, чем у двигателя и составляет около 5–6 лет. К сожалению стартер очень часто ломается в самое неподходящий момент, и вместо звука зажигания слышится полнейшая тишина. Чтобы избежать подобных ситуаций необходимо уметь проверять стартер до того, как он выйдет из строя, и устранять возникающие неполадки в деталях. Своевременная диагностика и профилактика актуальна как для машин с пробегом, так и для новых авто, не бывших в употреблении.

Принцип работы стартера

Работа этого механизма очень простая. После того как владелец авто проворачивает ключ замка зажигания, автоматически втягивающее реле начинает зацепляться за шестерни, расположенные на вале стартера. При этом случается замыкание контактов и возникает искра, благодаря которой коленчатый вал начинает функционировать и включается мотор.

Главные причины неисправной работы стартера

К основным неисправностям стартера относятся:

Во время подключения стартера не действует тяговое реле, вращающее якорь.

При работе механизма тяговое реле функционирует, но бездействует якорь или уровень его вращения недостаточно интенсивный.

В работе стартера якорь совершает обороты, но не прокручивается коленчатый вал.

Стартер не прекращает работать после включения двигателя.

Когда двигатель работает, а сам стартер не отключается нужно быстро отключить зажигание, после открыть капот машины и отключить провод, идущий к реле. Причиной неполадки в данной ситуации является неправильное положение стартера, а это, легко исправить подтянув болты, которые крепят его к корпусу двигателя.

Проверка стартера

Доступ к стартеру несколько ограничен, поэтому для его проверки не снимая с машины понадобится длинную отвертка с прорезиненной ручкой и вольтметр.

Далее необходимо внимательно рассмотреть стартер, как к большому болту присоединен толстый провод в оплетке, идущий от аккумуляторной батареи – это положительно заряженная клемма втягивающего реле. К ней следует прикрепить красный провод вольтметра, а к массе автомобиля – черный провод. Попросите, чтобы кто-либо повернул ключ зажигания, и посмотрите на стрелку шкалы, она должна показывать 12В, а стартер характерно стучать. Если же стрелка не доходит до этого показателя, выходит проблема в АКБ или самом замке зажигания.

Как проверить стартер не снимая с машины

Для выполнения проверки стартера понадобится:

Отсоедините провод, присоединенный к втягивающему реле, который проходит от выключателя зажигания.

Закоротите положительно заряженную клемму реле с болтом, используя при этом металлическую часть отвертки.

От аккумулятора напрямую к реле пройдет ток, и автомобиль заведется.

Если выполнив эти действия, все получилось, значит, у вас неисправный замок и его следует заменить или же изработалось втягивающее реле.

Когда проведенные действия с отверткой не смогли дать никаких результатов либо не получилось дотянуться до необходимых клемм, тогда понадобится снять стартер с автомобиля.

Запуск двигателя во время буксировки транспортного средства

Это еще один из распространенных методов запуска автомобильного двигателя с неисправным стартером.

Важно! Этот способ не подходит для транспортных средств, на которых установлена автоматическая трансмиссия, поскольку из-за определенных особенностей ее конструкции буксировка машины категорически противопоказана. Для воплощения этого метода понадобится буксировочный трос и еще один автомобиль. Крайне важно строго соблюдать следующую последовательность действий во время буксировки:

Крайне важно строго соблюдать следующую последовательность действий во время буксировки:

Для воплощения этого метода понадобится буксировочный трос и еще один автомобиль

Крайне важно строго соблюдать следующую последовательность действий во время буксировки:

ведущая машина должна трогаться плавно и начинать движение с небольшой скоростью для натяжения троса;
водитель взятого на буксир автомобиля не должен резко тормозить;
после того, как транспортное средство заведется, оно начнет резко ускоряться;
останавливаться стоит только после того, как остановится ведущая машина;
не заглушать двигатель в момент отцепления троса, иначе он может не завестись, и опять потребуется буксировка.

Как устранить причины проблем с запуском двигателя машины

Покупка новенького стартера не всегда оправдана. Старый агрегат способен послужить ещё долгое время. Достаточно провести квалифицированную диагностику и заменить неисправные внутренние детали: втулки, щётки.

Если доставить неисправный автомобиль на СТО не представляется возможным, то необходимо снять неисправную деталь и отвезти его мастеру. Только квалифицированная диагностика на специальном оборудовании может выявить точную неисправность. Ремонт внутренних деталей намного дешевле, чем покупка новой детали.

Обычно ремонт не занимает много времени. Все зависит от загруженности мастера по ремонту и наличия необходимых запасных частей. Лучше обратиться на сервис, который специализируется на ремонте электрооборудования для автомобилей. При благоприятном стечении обстоятельств вы уже на следующий день сможете сесть за руль своего автомобиля.

Заклинило обгонную муфту

Если стартер издает звуки, но не крутит двигатель — для дальнейшей диагностики потребуется снять его с авто.

Обгонная муфта стартера

Проверить муфту можно проворотом шестерни вручную – в одну, и в другую сторону. Если она будет крутиться в обе стороны свободно – муфту нужно менять. Узел – полуоткрытый и находится достаточно низко, поэтому «собирает» на себя загрязнения. Для профилактики, нужно периодически прочищать его. Некоторые автовладельцы промывают муфту из распылителя, но этого нельзя делать, равно как смазывать ее консистентными смазками. Иначе деталь заклинит от налипших на шток загрязнений.

Как поменять реле своими руками?

Для этого нам нужно обесточить бортовую сеть – снимите клеммы с аккумулятора. Далее очистите поверхность стартера от пыли и грязи. Открутите гайку с реле и извлеките его контакт. Выкрутите болты крепления реле к телу стартера. После этого снимаете с торца гайки.

Смотреть галерею

Дальше требуется демонтировать старый сердечник и на его место поставить новый. Все элементы собираются в обратной последовательности

Важно проверить работу нового устройства сразу после ремонта. Устанавливаем стартер на место, подкачаем клеммы и запускаем двигатель. Мотор должен завестись с пол-оборота (при условии нормально заряженной АКБ)

Мотор должен завестись с пол-оборота (при условии нормально заряженной АКБ).
