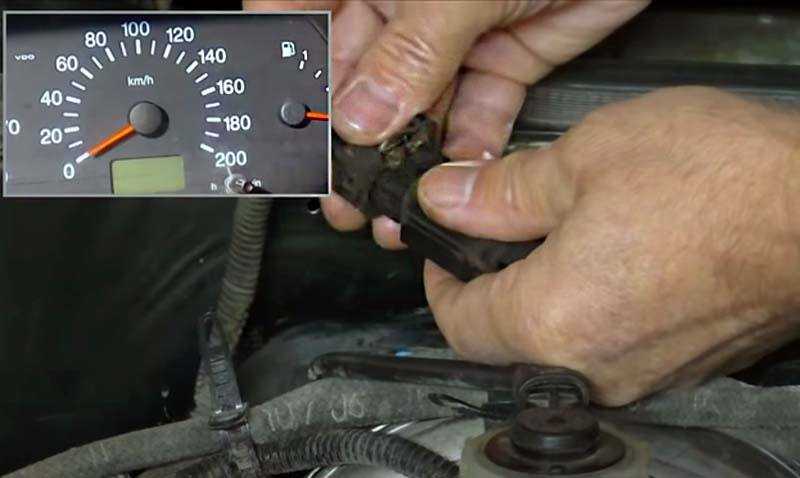

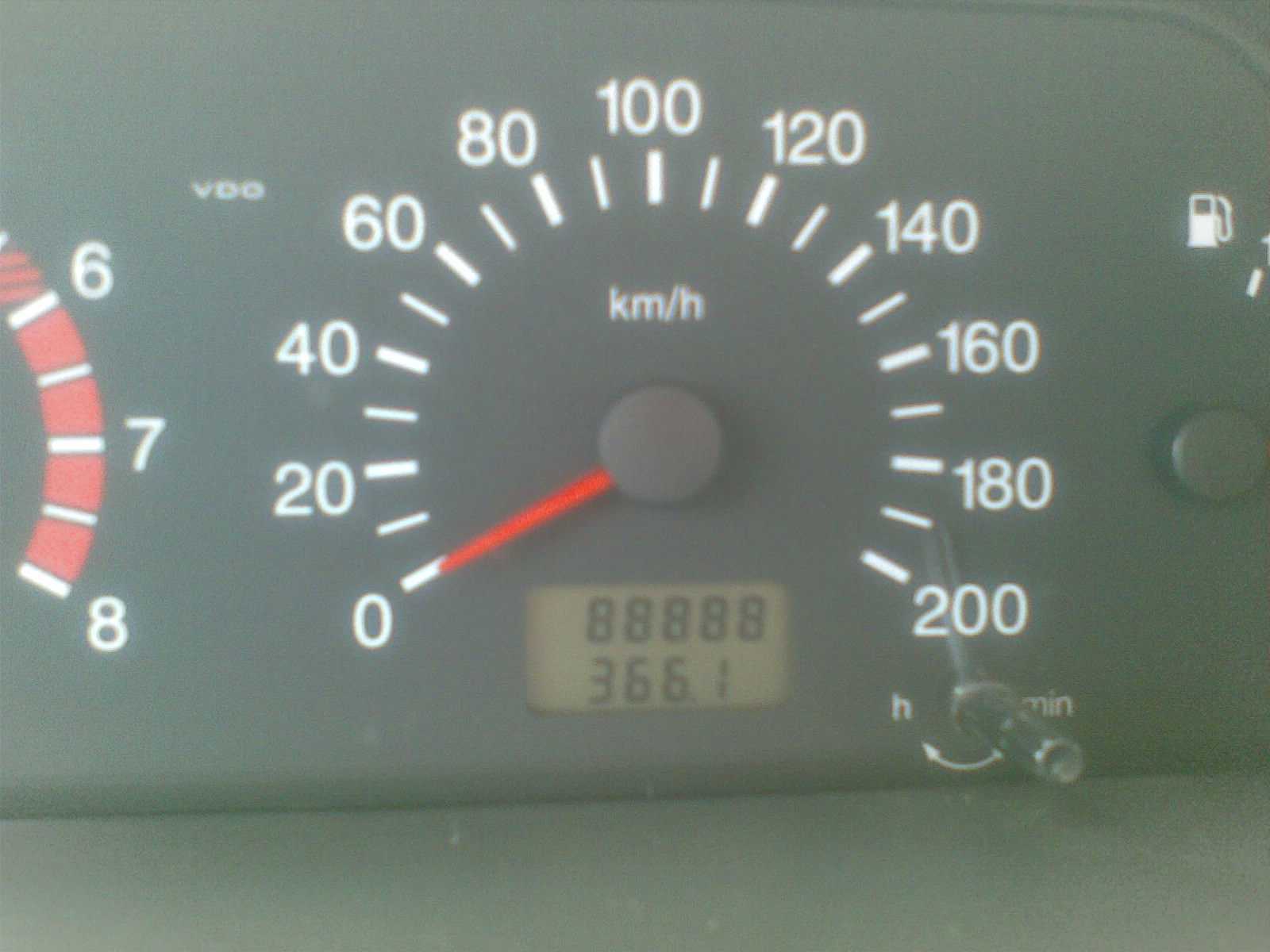

Не работает спидометр на ваз 2114: причины неисправности

Основные причины, по которым не работает спидометр Ваз 2114

Давайте теперь разберем основные причины по которым не работает спидометр на Ваз 2114 и посмотрим решение этих проблем.

Датчик спидометра Ваз 2114 – вышел из строя

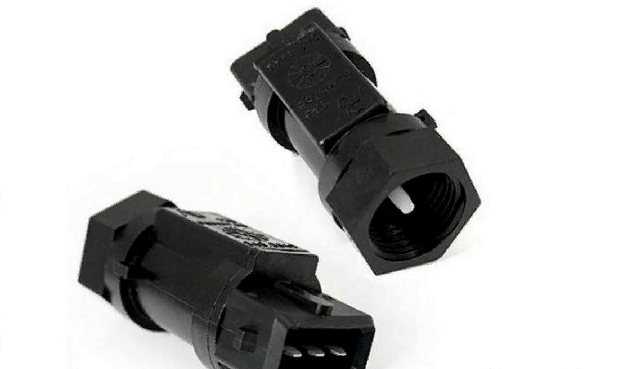

Датчик спидометра Ваз 2114

В отличие от более старых моделей АвтоВАЗа, спидометр ВАЗ 2114 является не механическим, а электронным, чьи показания зависят от датчика, который установлен на коробке передач автомобиля. Именно этот электронный прибор чаще всего выходит из строя, причиной чему могут быть различные факторы:

отсутствие контакта на разъемной колодке (например, из-за попавшей туда воды);
обрыв питающего датчик провода;
отсутствие тока в питающем контакте.

Так как ВАЗ 2114 оснащен бортовым компьютером, первым делом можно попытаться обнаружить поломку с его помощью: включив процесс самодиагностики, нужно подождать, пока она не закончится. Если результатом проверки стала отображенная ошибка Р0500, значит, бортовой компьютер не получает соответствующий сигнал от датчика скорости.

Как проверить датчик спидометра Ваз 2114

Датчик скорости Ваз 2114

Чтобы проверить состояние датчика спидометра, необходимо произвести такие действия:

Откройте крышку капота ВАЗ-2114.
Избавьтесь от адсорбера, так работать будет комфортнее.
Определите, где в области ШРУСа расположен провод, подходящий к датчику.
Найдите приспособление, находящееся под узлом дросселя.

Наконец, вы добрались до самого датчика. Осмотрите, как он выглядит, займитесь проверкой работоспособности прибора. В чем она заключается?

Посмотрите на шток, он изготовлен из пластика, этот материал часто ломается и портится. Поломки сопровождают и пластиковый шток

Обратите внимание на приводную шестерню из пластмассы – в идеале все зубья должны быть на месте. Если они срезаны, значит работа датчика оставляет желать лучшего

Если шток и шестеренки сделаны из металла, спидометр вряд ли сломается скоро. Меняя механизм, учитывайте такие особенности: ВАЗ-2114 может быть укомплектован агрегатами с разным объемом.

Датчик скорости Ваз 2114 – неисправен

Шестеренки имеют неодинаковый цвет. Числовые значения привода спидометра изменяются в соответствии с разными передаточными показателями основной комбинации пар. Значит, оттенок шестерен должен соответствовать и оставаться одинаковым.

Когда проверка устройства закончена, не будет лишним осуществить прозвон контактов, находящихся в колодке – так удается зафиксировать место обрыва в электроцепи, затем зафиксируйте напряжение всех контактов. Чтобы тестирование завершилось результативно, вооружитесь мультиметром, имеющимся в продаже в автомагазинах, чтобы провести диагностику, установите режим работы «вольметр». Далее определите состояние контроллера, если не знаете, как, лучше обратиться к специалисту.

Износ или обрыв тросика спидометра Ваз 2114

Трос спидометра Ваз 2114 — отвечает за передачу скорости от коробки к панели приборов спидометра автомобиля. Одним концом этот трос соединяется с редуктором привода который располагается на коробке передач, а другим концом он подсоединён к самому механизму спидометра который в свою очередь находится на панели приборов.

Находится трос спидометра Ваз 2114 рядом с нижней частью картера коробки передач и крепится к редуктору, для наглядности чтобы у вас было хоть малейшее представление о том где находится тросик, просмотрите фото ниже на котором стрелкой указан тросик:

Замена троса спидометра производится в 2 случаях:

Выходе из строя, в связи с чем на панели приборов спидометр не будет показывать никаких значений.
А так же при его деформации и при поломки гайки которая его крепит на редукторе, или на механизме спидометра.

Замена троса спидометра Ваз 2114

Для того, чтобы заменить трос спидометра на Ваз 2114 необходимо выполнить следующий порядок действий:

В начале операции, вам будет необходимо снять панель приборов с автомобиля.
Далее при помощи пассатижей полностью отверните гайку которая крепит трос к механизму, а после отворачивания отсоедините трос.
Затем переберитесь к днищу автомобиля, а уже там отверните гайку которая крепит трос к редуктору (Она указана стрелкой), а после отворачивания гайки отсоедините трос.
Теперь возьмите в руки трос и вытяните его из автомобиля.
И в завершение отвяжите проволоку от гайки.
Всю установку троса проделайте в обратном порядке снятию

Типы устанавливаемых измерителей

Замена датчика скорости своими руками для ваз 2115 мало, чем отличается от замены на любом автомобиле «десятой серии» (например ВАЗ 2110-2112), а так же серии «Самара» (ВАЗ 2113-2115), и новинках, таких как Лада Калина, Гранта либо Приора. Сам датчик располагается на задней стороне сверху КПП (если смотреть от радиатора) прямо над дифференциалом, где и выходят провода (на фото ниже показан стрелкой, смотрите под патрубками).

Под патрубком, указанным стрелкой располагается искомый нами измеритель

На моделях ВАЗ в разное время ставились датчики (измерители) трех типов.Первый из них на новых автомобилях уже не применяется.

Устанавливался на первые «Самары» имеющие инжектор с тросовым приводом спидометра:

Он устанавливался как «промежуточная вставка» между тросом спидометра и выходом шестеренки на КПП.
От него в сторону отходят провода с разъемом.

Измеритель скорости первого (наиболее старого) типа

Его неисправность определить можно только специальным диагностическим прибором при одинаковых оборотах на (ХХ) холостом ходу. А так же при движении автомобиля накатом и при остановке.

Иногда, когда случается такая поломка, автомобиль начинает глохнуть сразу после включения «нейтралки» (нейтральной передачи) при движении. Происходит это из-за того, что автомобиль, при движении, держит немного завышенные обороты ХХ изначально (1000 вместо 850 если автомобиль остановился). Это придумано для плавного переключения при движении накатом от «нейтралки» к передаче.

Внимание: Перед заменой рекомендуется проверить механизм привода (на котором накручен датчик измеритель)

Можно сделать это, попытавшись провернуть привод, используя любые подручные средства. Аккуратно! Чтоб не разбить квадратное окошко.

Более новая модель измерителя, устанавливается на последующие модели инжекторных ваз.Главное ее отличие, это электронный спидометр и полное отсутствие троса. Накручивается он прямо на выход шестерни привода.

Измеритель скорости второго типа, более новая модель без троса

При поломке его на панели приборов перестает отображаться скорость движения авто.Остальные симптомы такие же как и у первой модели.

Новейшая версия в которой ненадежный механизм привода (в случае поломки которого приходилось раньше снимать и разбирать коробку) заменен на современный электронный (который и основывается на эффекте Холла).

Измеритель скорости, работа которого основана на эффекте Холла

Последствия выхода из строя такого измерителя точно такие же, рассмотренные у предшествующего аналога. Однако на машинах с таким типом датчика устанавливаются электроусилители руля (сокращенно ЭУР). При отказе измерителя меняется усилие при повороте руля, а в некоторых случаях сгорает обмотка ЭУР. Это особенно неприятно при «плавающем» дефекте измерителя скорости. При повороте начинает меняться усилие на руле.Некоторых водителей это пугает. Сейчас от ЭУР отказались.

Внимание: Такие измерители имеют совершенно разную маркировку для «Приоры» и «Калины» и не являются взаимозаменяемыми!

Прежде чем покупать новый, необходимо проверить, измеритель, какой маркировки установлен на вашей машине.Маркировка измерителя пишется на его боковом пояске.

Классификация по принципу работы

Механические либо электромеханические тахометры с прямым приводом. На стрелочный указатель обороты передаются через гибкий вал, который посредством червячной передачи получает вращение непосредственно от коленчатого вала или одного из валов трансмиссии. Принцип работы индикатора основывается на явлении индукции вихревых токов. Работа и устройство магнитного тахометра крайне схожи с принципом действия автомобильного спидометра. В современных авто подобная конструкция тахометра не применяется.
Электромашинные. Отличительная черта – подключение к генератору. Используется преимущественно на дизельных двигателях, но в целях унификации устройство такого типа может использовать и на бензиновых моторах.
Электронные. Сигнал может быть взят как с системы зажигания, так и непосредственно с ЭБУ. Устанавливается на бензиновые и дизельные ДВС.

Устройство и принцип работы

Основные компоненты электромашинных и электронных тахометров:

измерительный блок, или преобразователь сигнала. Может базироваться на элементах аналоговой схемотехники либо построен с использованием специальных микросхем;
блок индикации с аналоговым или цифровым отображением количества оборотов;
вспомогательные элементы.

Схема подключения

При поиске причины, из-за которой не работает тахометр, в первую очередь важно понимать схему подключения и тип сигнала. Существуют 3 типовые схемы подключения:

к бесконтактной системе зажигания (провод тахометра подключается к первичной цепи катушки зажигания). Принцип работы основывается на измерении частоты скачков напряжения в первичной цепи системы зажигания. Расчет угла зажигания невозможен без ориентирования на количество оборотов коленчатого вала, поэтому частота искрообразования прямо зависит от скорости вращения коленвала. На 4-цилиндровых ДВС полному обороту коленчатого вала соответствует 2 импульса напряжения в первичной цепи. Соответственно, чем выше скорость вращения коленвала, тем большей будет частота скачков напряжения;
подключение к контактной системе зажигания. Принцип работы и схема подключения схожи с БСЗ, но устройство измерительного блока будет иметь отличия в зависимости от вольтажа входной цепи;
подключение к ЭБУ двигателя. Принцип работы все так же основывается на регистрации импульсов напряжения в первичной цепи системы зажигания, но сигнал к тахометру поступает от блока управления двигателем;
подключение к генератору (сигнальный контакт тахометра подключается к выводу W генератора). Вращение шкива генератора осуществляется ременной передачей от коленчатого вала, поэтому скорость вращения ротора генератора будет всегда пропорциональна частоте вращения коленвала. Изменение количества оборотов коленчатого вала можно рассчитать, постоянно измеряя генерируемую на обмотке величину ЭДС. По своему принципу работы электромашинный тахометр напоминает обычный вольтметр.

Ремонт неисправности

По факту, если не работает спидометр ВАЗ-2115, причины чего уже установлены, ремонт датчика скорости на этих моделях ВАЗа никто не проводит. Гораздо быстрее и проще заменить этот узел целиком. Его стоимость составляет около 400 рублей, что не так уж и дорого. Чтобы приступить к процессу замены спидометра, следует загнать автомобиль на яму, и подготовить:

Отвертки.
Плоскогубцы.
Набор гаечных ключей.

Если ямы неподалеку нет, то изначально нужно снять клеммы с АКБ, а затем убрать воздушный фильтр и только потом впускной патрубок. Далее снимаете клемму с самого датчика спидометра. Однако если в машине применен тросовый привод на спидометр, то снять надо и его.

Читать дальше: Лада приора снятие двигателя

Далее необходимо очистить рабочую зону от пыли, мусора и масла. Затем приступить непосредственно к замене детали:

Демонтируйте контактную колодку, используя кнопки, которые деактивируют пружинный фиксатор.
Гаечным ключом на 21 снимите датчик скорости.
Прикрепите новый датчик таким образом, чтобы точно попал он своим штоком в фиксирующую втулку.
Затяните обратно резьбу ключом на 21. Не пережимайте, чтобы не повредить целостность пластикового корпуса спидометра.

По итогу проделанных работ результат можно оценить сразу же: если спидометр не садится в гнездо, значит, во втулку его шток не продвинулся. Поэтому вышеописанную процедуру вам придется повторить до достижения успеха. Когда спидометр установлен, далее надо вернуть на место все демонтированные детали, подключить питание и проверить работу нового датчика во время движения авто.

Мне часто задают вопросы по подключению датчика скорости на европанели. Я и сам разбираться в схемах начал недавно, но подробная статья с картинками никому не повредит. Если коротко — вкручиваем датчик в коробку, кидаем к нему питание и массу, а его сигнал выводим на Х7-7.

Если подробно. Находим подходящую схему электроцепи автомобиля. Например, схема 21099 в комплектации люкс — с панелью, проводкой и монтажником от четырки:

На что следует обратить внимание!

Если Вы ставите на зубилу панель приборов 2114, используете подторпедную проводку 2114 и блок предохранителей 2114, то подключение спидометра делается толькопод капотом . Нужно всего лишь подключить к датчику три провода. Дальше через блок и проводку всё дойдет куда нужно.Но если Вы используете подторпедную проводку от 2109/2108 или же оставили старый блок предохранителей, то данная статья поможет Вам лишь в общих чертах понять суть подключения, ведь номера контактов и колодок будут другими.

И так, подключение. Берём схему и ищем на нём сам датчик. Позиция 27, нашли!

Теперь отслеживаем по схеме, куда они ведут. Оранжевый

провод уходит вниз и подключается к датчику уровня тормозной жидкости. Это общий плюс по одному проводу от монтажного блока (не сигнал! ). Питание по этому проводу приходит не постоянно, а от зажигания. Теперьчерный . Это масса, минус, кузов — называйте как хотите. Подключается по месту или от любого провода массы под капотом по-близости. И самое интересное —серый провод. Он отправляет сигнал на стрелку спидометра, которая и показывает нашу скорость движения. Так же по этому сигналу крутится километраж электронного одометра. Как видно по схеме, серый провод переходит в белый — это жгут проводов. Чтобы понять, откуда он теперь из этого жгута выйдет, просто ведём пальцем по нему, пока не увидим провод такого же цвета. Направление движения по жгуту показывает уходящий провод под углом 45. Наш серый провод под этим углом уходит вверх. Правильно, идем вверх! Оттопыриваем сардельку и медленно идем вверх по белому жгуту:

Читать дальше: Замена масла в халдекс вольво хс70

Для законченности рассказа добавлю, что и куда уходит дальше. Рядом, на схеме блока предохранителей, ищем наш входящий Х7-7.

Как видите, туда так же подходит серый провод. Он используется для инжекторных машин, то есть идет на блок ЭБУ. У меня этот провод тоже есть, и ничем не мешает работе спидометра. Вот собственно и вся цепь подключения! Напоминаю, что в европанельной подторпедной проводке в салоне это всё уже проложено и связано, нужно только подключить сам датчик под капотом к монтажнику и всё будет работать!

При эксплуатации автомобилей «десятого» семейства от АвтоВАЗа нередко возникает вопрос, почему на ВАЗ 2115 не работает стрелка спидометра. Ведь далеко не у каждого автолюбителя настолько развито ощущение скорости движения, чтобы ездить с неработающим указателем. Зато данное ощущение хорошо развито у камер слежения, фиксирующих нарушения скоростного режима. Диагностировать и устранить эту неисправность может и сам автолюбитель, если найдет немного времени.

Диагностика датчика скорости и всей цепи

Проверка обрыва проводки

Итак, чтобы найти причину неисправности, необходимо проверить как датчик скорости, так и всю цепь в целом. Для этого отсоединяем колодку с 3 проводами от датчика и визуально осмотрим ее. Колодка с тремя проводами — питание, сигнал и масса. Если все провода в порядке, приступаем к дальнейшему осмотру.

Проверка привода датчика

Далее проверяем привод датчика, который выходит из кпп. Поддомкратим любое переднее колесо автомобиля и начинаем его крутить, при этом смотрим на сам привод датчика. Он должен крутиться легко без заеданий и хруста. Пальцем можно потрогать равномерно от крутится или нет. Если с приводом все в порядке переходим к дальнейшей диагностике. Если нет, потребуется замена привода.

Проверка обрыва цепи питания

Теперь с помощью контрольки или мультиметра проверим подается ли питание на колодку датчика. Проверяем отверткой с индикатором. Один конец цепляем на +АКБ вторым в разъем №3, включаем зажигание, смотрим, лампочка должна гореть. Потом проверяем питание один конец на (-)АКБ второй в разъем №1, включаем зажигание, смотрим, лампочка должна гореть. Ставим датчик на место, проверяем сигнальный, подключаем один конец к питанию АКБ, второй к сигнальному на датчике №2, крутим колесо желательно быстро, лампочка должна моргать.

Если после всех диагностических процедур проблем не выявлено, обрыва цепи нет, привод датчика на коробке в норме, значит следует произвести замену датчика.

Датчик скорости ВАЗ 2114 – измеряющее устройство, основное функциональное назначение которого – определение частоты оборотов коленного вала и передачи информации о ней на электронное бортовое управление ВАЗ 2114.

Датчик скорости

Из данной статьи вы узнаете принцип работы датчика скорости, методику проверки его работоспособности и технологию замены датчика своими руками, что позволит в будущем существенно экономить на услугах СТО.

Диагностика и ремонт механического спидометра

Для диагностики вам понадобятся:
моторчик на 12 Вольт;
плоская и крестовая отвертки;
фонарик; домкраты и подставки;
инструкция по ремонту или обслуживанию вашего автомобиля.

Для проверки спидометра приподнимите переднюю пассажирскую сторону автомобиля с помощью домкрата. О том, как делать это безопасно, читайте в статье (Замена и восстановление амортизаторов). Снимите переднюю панель (торпедо), чтобы добраться до комбинации приборов. На некоторых моделях автомобилей можно обойтись без этой операции, поэтому внимательно изучите инструкцию по ремонту и эксплуатации вашей машины. Снимите комбинацию приборов и открутите фиксирующую гайку тросика от индикатора, заведите двигатель и включите 4 передачу. Проверьте, крутится ли тросик в защитном кожухе? Если да, заглушите двигатель, вставьте и закрутите наконечник тросика, после чего снова заведите мотор, включите 4 передачу и посмотрите на показания индикатора. Если стрелка не меняет положения, неисправен индикатор, его необходимо заменить.

Если при работающем двигателе и включенной передаче тросик не крутится, необходимо заглушить мотор и снять тросик с привода, расположенного на коробке переключения передач со стороны водителя. Вытащите тросик из подкапотного пространства и осмотрите наконечники, не повреждена ли форма (квадрат). Покрутите наконечник с одной стороны тросика и наблюдайте за наконечником другой стороны. Если оба наконечника вращаются синхронно, без усилий и грани наконечников не слизаны, то проблема в изношенной шестеренке привода, поэтому ее необходимо заменить. Эта операция описана в инструкции по ремонту и эксплуатации автомобиля.

Диагностика и ремонт электронного спидометра

Для диагностики и ремонта вам понадобятся:

плоская и крестовая отвертка;
тестер;
набор ключей;
сканер для инжекторного двигателя (вместо него можно использовать обычный осциллограф).

Запустите самодиагностику бортового компьютера (БК). На большинстве инжекторных автомобилей, которые произведены после 2000 года, БК поддерживает эту функцию. Если БК выдаст ошибку, необходимо расшифровать ее с помощью специальной таблицы, которая находится в инструкции по обслуживанию и ремонту вашего автомобиля. Но, результаты диагностики покажут, работает вся система спидометра, или нет. Для устранения неисправности придется искать повреждение самостоятельно. Для этого приподнимите автомобиль, как описано выше. Присоедините осциллограф к среднему контакту датчика скорости (установлен на месте привода спидометра) и плюсовому контакту аккумулятора. Заведите двигатель и включите 1 передачу.

Исправный датчик будет выдавать импульсный сигнал напряжением не меньше 9 Вольт с частотой 4 – 6 Герц. Если датчик исправен, необходимо выключить передачу и с помощью тестера проверить провод, который соединяет датчик с контроллером электронного блока управления (ЭБУ). Или с помощью осциллографа проверить сигналы датчика на входе ЭБУ. Если сигналы есть, необходимо проверить клеммы и провод, который соединяет ЭБУ и комбинацию приборов (индикатор спидометра). Если есть специальный сканер, то желательно проверить индикатор спидометра, это позволит точнее определить причину неисправности.

Чаше всего спидометр перестает работать из-за попадания в клеммы воды и грязи, а также из-за обрыва или перелома сигнальных проводов. Поэтому в большинстве случаев достаточно высушить и почистить контакты. Если по результатам проверки выявится неисправность датчика скорости, потребуется его замена. Подробно эта процедура, а также замена поврежденного индикатора, описана в инструкции по эксплуатации и ремонту вашего автомобиля.

Как доехать, если отказал спидометр

Одним из самых главных устройств на доске приборов современного автомобиля является спидометр. Ориентируясь на него, водитель выбирает оптимальную скорость движения при езде по городу или загородному шоссе. Это повышает безопасность.

За рулем комфортабельной машины очень легко потерять контроль над скоростным режимом, поскольку внутри салона быстрота езды не ощущается. С другой стороны, сильные разгоны сопровождаются определенными рисками. Бывают ситуации, когда спидометр выходит из строя прямо во время движения. При таких обстоятельствах не стоит паниковать. Главное – действовать взвешенно и правильно.

Аналоги

Оригинальные датчики скорости для инжекторных ВАЗ-2114 маркируются артикулом 2111-3843010. Это деталь в пластиковом корпусе, с ведущей шестерней из того же металла. На эту модель автомобиля также подходит германский аналог в металлическом корпусе, но для его установки придется переделывать электрическое контактное гнездо.

Отечественные ЭДС достаточно надежны. Их заявленный срок службы до 100–150 тысяч километров. Быстрый износ появляется по причине попадания грязи или поломки самого корпуса во время ремонта других узлов. Просто нужно контролировать состояние детали при эксплуатации.

Неисправности и их диагностика

Должен сказать, что в ваз 21099 замена датчика скорости это, к сожалению, стандартная процедура, это связано с хрупкостью и чрезвычайной ненадежностью данного узла. Благо цена не велика и процесс замены датчика не сложен(см.Как проводится замена датчика скорости), что позволяет провести все работы по его замене своими руками.

Существует несколько причин выхода из строя ДС:

Первая и, как правило, основная – тросик спидометра. В процессе эксплуатации на самом тросике образуются разрывы и заусенцы, которые, в дальнейшем, начинают цепляться за его оплетку и приводят к обрыву и закусыванию тросика, а так же к сбиванию граней в зацеплении;
Электропроводка, а именно жгут проводов датчика, который может, соприкасаясь с выпускным коллектором, под воздействием температура банально расплавится и замкнуть провода.
В первом случае для предотвращения неисправности желательно изредка смазывать тросик спидометра в его оплетке путем шприцованния внутрь масла, что значительно улучшает его эластичность и продлевает срок его службы;
Во втором же случае необходимо проложить жгут проводов так, чтобы исключить контакт с горячими поверхностями.

Меры предосторожности

Совет! Если наблюдаются подергивания стрелок приборов (спидометр и тахометр), не откладывайте в «долгий ящик» смазку или даже возможную замену тросика спидометра, так как его дальнейшие заедания могут привести к выходу из строя самого датчика скорости.

Диагностика

Как «видит» неисправность электронный блок управления автомобиля

Конечно же, он (ЭБУ) регулярно проводит самодиагностику всех систем автомобиля, но дело в том, что отсутствие сигналов от датчика скорости не дает контроллеру определить – стоит ли автомобиль или же находится в движении. И только при сопоставлении данных о наличии больших оборотов двигателя и одновременных больших нагрузок (определяется по массовому расходу воздуха) блок управления «видит» неисправность датчика скорости, так как при этих параметрах отсутствуют ожидаемые от него импульсы напряжения.

Как видит неисправность водитель

Внимательно приглядевшись, опытный водитель, хорошо знающий «повадки» своего автомобиля, сможет определить неполадки датчика скорости, внимательно прислушавшись к работе двигателя на некоторых режимах, а именно:

Режим холостого хода, пониженные обороты которого при выключении передачи (резком сбросе нагрузки) на движущемся автомобиле приводят к остановке двигателя;
Режим набора мощности (разгона) при котором наблюдается потеря динамики автомобиля.

В любом случае неисправность ДС проявляет себя как отказ работы одометра и спидометра, а так же срабатывания на щитке приборов светового индикатора неисправностей «CHECK».

Также ДС возможно поверить с помощью вольтметра, для чего:

Подсоединяем щупы измерительного прибора к двум клеммам ДС и включаем его в режим замера переменных напряжений;
Вращая вручную приводную шестеренку датчика, регистрируем сигнал с амплитудой примерно в 0,5 вольт.

При отсутствии сигнала – датчик однозначно неисправен, при положительном результате – проверяем электропроводку на наличие обрыва и плохого контакта.

https://youtube.com/watch?v=9zbNx0doWqs

Хотя процесс замены датчика скорости на ваз 2109 не представляет из себя ни чего сложного, данная инструкция с сопроводительным фото материалом осветит вам все стадии данного ремонта.

Совет! Дабы надолго избавить себя от данного вида работ, предлагаю не тратить свои деньги и время на замену на аналогичный датчик, выполненный с хвостовиком из пластмассы, который очень быстро разбивается в гнезде даже из-за контакта с тросиком спидометра. Надолго дольше вам прослужит ДС у которого хвостовик выполнен из металла .

Датчик скорости в ваз 2109 установлен на коробке переключения передач, на ее задней стороне (если смотреть от радиатора), над дифференциалом.

Видео замена ДС

Процесс ремонта

Разъединяем датчик скорости и тросик спидометра и отсоединяем от него (датчика) жгут проводов;

Внимание! Отсоединение контактной группы необходимо проводить при выключенном зажигании. С помощью ключа на «22» откручиваем…. С помощью ключа на «22» откручиваем…

С помощью ключа на «22» откручиваем…

…и демонтируем ДС.

Установка производится в обратном порядке, из необходимого инвентаря нам понадобится тот же ключ на «22» ну и пожалуй кусочек чистой ветоши что бы вытереть руки после окончания ремонтных работ.

Причина 1. Обрыв проводки

По сути, неработающий спидометр никак не влияет на эксплуатацию автомобиля. Однако при движении в пределах города, где установлены десятки камер контроля, отслеживать скорость движения без этого прибора сложно. Опытные водители без труда определяют скорость «по ощущениям» и по оборотам двигателя (через тахометр). В любом случае, езда с неисправным прибором неприятна, учитывая то, что он всегда находится перед глазами водителя.

Одной из причин, почему не работает спидометр на ВАЗ 2114, может быть обрыв проводки. Для проверки возможной неисправности произведите действия, подробно описанные в видео ниже.

На снятом разъеме датчика скорости необходимо при помощи контрольной лампы (подключив ее к минусу аккумулятора) поочередно проверьте крайние выходы штекера. Один из них при проверке должен дать питание на лампочку тестера. Это означает, что плюс на спидометре есть;
Проверка по минус-питанию производится таким же образом. Единственное различие – необходимо провод питания контрольной лампы переключить с минуса на плюс аккумулятора. Далее проведите проверку оставшегося штекера.

Процесс проверки не занимает много времени, но дает более подробно раскрыть картину поломки. Если при проверке нет результатов и лампа не загорается – проблема в обрыве проводки. Устранить неисправность в таком случае можно путем замены проводки, ведущей к спидометру, либо её восстановления.

Устройство спидометра на ваз 2114 инжектор

Спидометр выполняет функции отображения скорости перемещения автомобиля.

Механические модели спидометров

Изначально автомашины ваз комплектовались прибором механического типа. Водитель на панели видел стрелку скорости на цифровой шкале.
Счетный механизм, состоящий из пластмассовых шестеренок с различным передаточным числом, накапливал пройденное расстояние. Производил вращение механизма измерителя привод, представляющий собой гибкий вал.
Защитный кожух, сохраняющий внутри упругий, жесткий тросик, одним концом входящий в зацепление червячного механизма, закрепленного на выходном валу коробки переключения передач (на полно приводных моделях – раздаточной коробки), другим – в гнездо обратной стороны приборной панели.
Быстрее вращались шестерни КПП – скорее вокруг своей оси крутился трос, вращая магнит прибора. Под воздействием магнитного потока металлическая пластина проворачивалась. Преодолевалась упругость спиральной пружины, отклонялась стрелка.
При остановке автомашины круговое движение магнита прекращается, пластина теряет влияние поля, пружина возвращает стрелку к нулевой отметке. Шестеренки счетного механизма перестают считать.

Электронные спидометры

На смену механическому принципу измерения пришли электронные методы. Упор делается на бесконтактные способы съема информации, исключающие износ трущихся деталей.

Существует несколько вариантов, применяемых в автомобилестроении.

Оптоэлектронный. Механическая часть аналогична предыдущему описанному устройству. Электронная схема содержит передатчик света, фотоприемник, согласующие радиодетали. Электрические импульсы формирует вращающийся диск, пропуская световой поток от светодиода к фототранзистору через радиальные пропилы. Один оборот соответствует определенному расстоянию. Скорость определяется путем вычисления частоты следования импульсов в единицу времени.
Без троса. Полностью исключены изнашивающиеся детали. На приводную ось, связанную с вторичным валом коробки переключения передач, закрепляется многополюсный магнит. На неподвижном корпусе устанавливается интегральная схема, вмещающая магниторезистор, использующий эффект Гаусса. Сопротивление элемента меняется при попадании в магнитное поле, создавая импульс. Периодичность следования напрямую зависит от быстроты поворачивания, позволяя высчитать скорость перемещения.
На эффекте Холла. Металлическая пластина прямоугольной формы, запитанная через две противоположные стороны постоянным напряжением, пронизываемая линиями магнитного поля под углом 90 градусов, вырабатывает на оставшихся гранях напряжение Холла. Изменение магнитного потока (появление, пропадание) формирует последовательность импульсов, преобразовываемое в показания спидометра. Данный вариант применяется в автомобилях ваз 2114.

Самые распространенные поломки

Из строя может выйти, как спидометр — показывающий скорость, так и одометр — счетчик километража. Неполадки могут проявляться в различных вариантах, это неподвижная стрелка на приборе, посторонние шумы в приборной панели или неверные показания во время движения. Отличные причины поломок у механических и электронных спидометров.

Механический

Механические приборы делятся на виды:

стрелочные — состоит из металлической пластины с нанесенной шкалой и стрелки указывающей скорость движения;
ленточные — окрашенная лента на размеченной шкале показывает скорость;
барабанные — индикатором является лента, движущаяся между катушками и указывает скорость на размеченной горизонтальной шкале.

До сих пор в автомобилях встречаются спидометры стрелочного типа. Состоят они из червячного узла с вращающейся шестерней, тросиковым приводом, магнитного элемента. Сопутствующим элементом, соединенным с тросиком, является одометр, считает километраж.

Принцип работы основывается на вращении вторичного вала коробки передач, которое провоцирует движение троса. В свою очередь трос соединен с магнитом, который приводит в движение стрелку путем «утягивания» металлической пластины.

Неисправности

Причиной выхода из строя механического спидометра может быть:

залипание стрелки;
износ шестеренок;
обрыв тросика;
окисление контактов и разрыв соединительных проводов;
выход из строя электронной системы приборной панели.

Практически любая проблема может быть устранена самостоятельно, если правильно выполнена диагностика и установлена причина.

Электронный

Отсутствие механической связи между показаниями приборной панели и вторичной валом коробки передач характеризует электронный спидометр. Работа осуществляется при помощи датчиков: оптоэлектронного и безтроссового.

Возможные проблемы выхода из строя:

нарушение работы приборной панели, датчика скорости, электронной начинки спидометра;
разъединение проводов и нарушение их целостности;
окисленные или грязные разъемы;
блокирование системы, неверно установленный чип-тюнинг.

Диагностику можно осуществить самостоятельно или обратиться за профессиональной помощью в автосервис.

Это интересно: Не работает омыватель лобового стекла — причины и решения проблемы
