Ремонт
Для того чтобы снять прикуриватель, необходимо.
- Заглушить двигатель, открыть капот и убрать минусовую клемму с батареи для исключения возможности появления короткого замыкания и срабатывания предохранителя на ВАЗ 2114.
- Демонтировать защитную панель, находящуюся возле правой ноги водителя, выкрутив саморезы крепления.
- Отсоединить штекер подключения.
- Извлекать лампу подсветки вместе с самим патроном.
- Поддеть фиксирующие усики внутри (см. фото). Так прикуриватель с предохранителем будет легче сниматься.
- Вытянуть металлический элемент.
Установка детали проходит в порядке, обратном снятию.
Найти причину, почему на ВАЗ-2114 отказал прикуриватель и магнитола, не так сложно. Часто проблема скрывается в контактной группе или в блоке предохранителей.
Перебитую проводку нельзя отремонтировать, ее можно только заменить новой. Некоторые автомобилисты пытаются решить проблему старым и проверенным методом, соединив место повреждения изоляционной лентой. Однако специалисты не советуют ремонтировать проводку таким способом, чтобы в будущем не появились новые неисправности в виде короткого замыкания.
Использование дешевых изделий приводит к возникновению поломки через небольшой промежуток времени.
Чтобы отремонтировать подсветку в салоне, необходимо заменить перегоревший элемент. Если ситуация повторяется часто, рекомендуется устранить причину: покупать подходящие лампочки с учетом напряжения, проверить проводку и гнездо для крепления лампочек.
Разобраться с ситуацией, связанной с блоком предохранителей, не так сложно, автомобилисты способны решить эту проблему самостоятельно. Иногда бывают другие причины, по которым прикуриватель и магнитола на ВАЗ-2114 и 2115 не работают. Если поломка возникает часто, специалисты рекомендуют обратиться в автосервис.
Устройство и назначение прикуривателя ВАЗ 2107
В последние годы функции прикуривателя заметно расширились. Поэтому владелец 2107 должен знать алгоритм диагностики его неисправности и ремонта.
Основные функции и принцип работы прикуривателя
Прикуриватель современного автомобиля является многофункциональным устройством. Кроме использования по прямому назначению, к его розетке подключают:
- телефон, смартфон или планшет для зарядки;
- видеорегистратор;
- навигатор;
- вентилятор;
- компрессор для подкачки шин.
Прикуриватель состоит из гнезда (розетки) и головки (патрона).
Патрон представляет собой металлический корпус с пластиковой рукояткой в виде кнопки. В центре гнезда имеется металлический стержень, выполняющий роль положительного контакта. Минусовым контактом в прикуривателе является корпус. Для предотвращения короткого замыкания корпус и стержень отделены друг от друга слоем изолятора. Контакты соединены нихромовой спиралью, которая является нагревательным элементом и находится внутри патрона. В момент подачи тока на спираль происходит её нагрев до высокой температуры. При достижении температурой определённого значения срабатывает тепловое реле и подача тока прекращается.
Прикуриватель расположен на панели приборов в удобном для водителя месте. Гнездо выполнено в виде продолговатого металлического корпуса, который выполняет роль массы. Центральный контакт соединён с плюсом аккумулятора. Кроме того, в корпус прикуривателя встроена лампа подсветки, включающаяся вместе с внешним освещением.
Для включения режима нагрева нужно надавить на патрон и зафиксировать его в нажатом состоянии. Удерживается патрон за счёт биметаллических пластин. При нажатии положительный и отрицательный контакты патрона соединяются с соответствующими контактами гнезда. В результате начинается нагрев спирали, продолжающийся 15–20 секунд до достижения нужной температуры. После этого биметаллические пластины расходятся, освобождая патрон, который за счёт внутренней пружины возвращается в исходное положение.
Перегорел предохранитель
При использовании прикуривателя в качестве розетки для работы нескольких мощных устройств через разветвитель предохранитель прикуривателя, рассчитанный на максимальную силу тока в 10 А, может перегореть. Из-за особенностей схемы подключения электрооборудования ВАЗ 2107 вместе с прикуривателем перестанут работать часы и радио.
Ненадёжный контакт
Иногда контакты или разъёмы прикуривателя окисляются, и устройство перестаёт работать. В такой ситуации их необходимо зачистить, предварительно отсоединив минусовую клемму с аккумулятора. Последнее исключит вероятность короткого замыкания. Кроме этого, часто разъём подключаемого к прикуривателю устройства входит в гнездо недостаточно плотно. Такой ненадёжный контакт может привести к замыканию, оплавлению контактов и выходу прикуривателя из строя. Контакты могут оплавиться и при установке предохранителя большего номинала (например, на 15 А). В подобных случаях можно попытаться зачистить и перепаять контакты. Если же это не приведёт к положительному результату, прикуриватель необходимо будет заменить на новый. Стоимость нового устройства для ВАЗ 2107 — около 150 руб.
Иногда перегорает спираль прикуривателя. В этом случае устройство меняется на новое.
Обрыв электропроводки
Прикуриватель может перестать работать из-за защемления или перетирания проводов с последующим разрывом контактов. Диагностировать такую ситуацию можно с помощью мультиметра, прозвонив проводку цепи подключения прикуривателя.
После нахождения повреждённый участок проводки меняется на новый
Особое внимание при этом следует обращать на целостность изоляции проводов — это позволит свести вероятность замыкания и возгорания к минимуму
Расшифровка штекеров монтажного блока предохранителей ВАЗ 2114, 2113, 2115 модели 2114-3722.010
| Таблица расшифровки клемм монтажного блока предохранителей ВАЗ 2114, 2113, 2115 | |||
|---|---|---|---|
| Обозначение штекерного разъема | Номер клеммы | Цвет провода | Наименование устройства |
| Ш1 | 1 | Б | стеклоподъемники |
| 2 | Г | выключатель зажигания (кл. 15/2) | |
| 3 | ГП | выключатель зажигания (кл. 15) | |
| 4 | ЖГ | переключатель эл.двигателя отопителя | |
| 5 | Р | выключатель зажигания (кл. 30/1) | |
| 6 | КР | выключатель зажигания (кл. 30) | |
| 7 | блокировка дверей | ||
| 8 | П | выключатель зажигания (кл. 50) | |
| Ш2 | 1 | БГ | переключатель очистителя заднего стекла |
| 2 | Г | переключатель указателей поворотов (правый) | |
| 3 | РП | включатель стоп-сигналов | |
| 4 | Б | контрольная лампа целостности ламп | |
| 5 | ПЧ | включатель аварийной сигнализации | |
| 6 | ГБ | дверь левая передняя | |
| 7 | ОБ | включатель задних противотуманных огней | |
| 8 | 34 | контрольная лампа дальнего света | |
| 9 | -/td> | ||
| 10 | 04 | включатель задних противотуманных огней | |
| 11 | СЧ | контрольная лампа резерва топлива | |
| 12 | пч | контрольная лампа уровня топлива | |
| 13 | БЧ | плафон освещения салона | |
| 14 | кг | контрольная лампа ручного тормоза | |
| 15 | гч | переключатель указателей поворотов (левый) | |
| 16 | эл.двигатель фароочистителя | ||
| 17 | – | ||
| Ш3 | 1 | ж | датчик скорости |
| 2 | чп | включатель аварийной сигнализации | |
| 3 | гп | переключатель указателей поворотов | |
| 4 | сб | контрольная лампа уровня масла | |
| 5 | ч | масса | |
| 6 | рб | контрольная лампа уровня омывающей жидкости | |
| 7 | ро | контрольная лампа износа тормозных накладок | |
| 8 | 3в | включатель фар | |
| 9 | жз | переключатель стеклоочистителя ветрового стекла | |
| 10 | пг | патрон подключения переносной лампы | |
| 11 | о | выключатель зажигания (кл. 15) | |
| 12 | рч | включатель омывателя заднего стекла | |
| 13 | |||
| 14 | ж | контрольная лампа противотуманных фар | |
| 15 | |||
| 16 | сг | указатель давления масла | |
| 17 | |||
| 18 | р | переключатель стеклоочистителя | |
| 19 | со | переключатель стеклоочистителя | |
| 20 | с | переключатель стеклоочистителя | |
| 21 | об | включатель задних противотуманных фар | |
| Ш4 | 1 | зп | Вкл. и контрольная лампа обогрева заднего стекла |
| 2 | гб | переключатель света фар (дальний свет) | |
| 3 | о | стеклоочиститель | |
| 4 | бч | включатель наружного освещения | |
| 5 | к | реостат освещения приборов | |
| 6 | р | аккумулятор | |
| 7 | чб | переключатель очистителя и омывателя ветрового стекла | |
| 8 | о | колодка Ш4 монтажного блока клемма 3 | |
| 9 | сч | включатель звуковых сигналов | |
| 10 | бп | включатель стоп-сигналов | |
| 11 | р | аккумулятор | |
| 12 | сп | переключатель света фар (ближний свет) | |
| 13 | предупредительный свет | ||
| 14 | – | ||
| 15 | – | ||
| 16 | рг | контрольная лампа уровня тормозной жидкости | |
| 17 | зб | указатель температуры охлаждающей жидкости | |
| 18 | кб | контрольная лампа заряда аккумуляторной батареи | |
| 19 | жч | включатель противотуманных фар | |
| 20 | рз | контрольная лампа уровня охлаждающей жидкости | |
| 21 | ж | тахометр | |
| Ш5 | 1 | 3 | дальний свет (правый) |
| 2 | зч | дальний свет (левый) | |
| 3 | сч | ближний свет (левый) | |
| 4 | п | стартер (кл. 50) | |
| 5 | пб | электровентилятора охлаждения радиатора | |
| 6 | с | ближний свет (правый) | |
| Ш6 | 1 | – | |
| 2 | 3 | включатель света заднего хода | |
| 3 | гч | указатель поворота (левый передний) | |
| 4 | |||
| 5 | – | ||
| 6 | – | ||
| 7 | – | ||
| 8 | жч | габаритный огонь (правый передний) | |
| 9 | бч | терморегулятор электровентилятора | |
| 10 | жч | габаритный огонь (левый передний) | |
| 11 | г | указатель поворота (правый передний) | |
| 12 | о | включатель света заднего хода | |
| 13 | рг | датчик уровня тормозной жидкости | |
| Ш7 | 1 | – | |
| 2 | жг | эл.двигатель фароочистителя | |
| 3 | б | эл.двигатель фароочистителя | |
| 4 | – | ||
| 5 | сб | датчик уровня масла | |
| 6 | сч | звуковые сигналы | |
| 7 | с | датчик скорости | |
| 8 | зб | датчик температуры охлаждающей жидкости | |
| 9 | кб | генератор (кл. 61) | |
| 10 | р | насос омывателя ветрового стекла | |
| 11 | бч | включатель подкапотной лампы | |
| 12 | рб | датчик уровня омывающей жидкости | |
| 13 | рч | тормозные накладки | |
| 14 | |||
| 15 | кп | тахометр | |
| 16 | рз | датчик уровня охлаждающей жидкости | |
| 17 | жб | реле противотуманных фар | |
| Ш8 | 1 | жл | реле противотуманных фар |
| 2 | жч | противотуманная фара (левая) | |
| 3 | ж | противотуманная фара (правая) | |
| 4 | гп | катушка зажигания | |
| 5 | р | генератор (кл. 30) | |
| 6 | р | генератор (кл. 30) | |
| 7 | |||
| 8 | рч | реле противотуманных фар | |
| Ш9 | 1 | рч | эл двигатель очиститель заднего стекла |
| 2 | г | указатель поворота (правый задний) | |
| 3 | бг | эл двигатель очиститель заднего стекла | |
| 4 | оч | задние противотуманные огни | |
| 5 | сч | дверь задняя | |
| 6 | пч | дверь передняя правая | |
| 7 | бч | плафон освещения салона | |
| 8 | кг | датчик ручного тормоза | |
| 9 | бч | кнопки сигнализации открытых дверей | |
| 10 | элементы обогрева заднего стекла | ||
| 11 | с | фонарь освещения номерного знака | |
| 12 | гб | дверь передняя левая | |
| 13 | б | плафон освещения салона | |
| 14 | п | стоп-сигналы | |
| 15 | ж | габаритный огонь (правый задний) | |
| 16 | з | фонарь заднего хода | |
| 17 | жч | габаритный огонь (левый задний) | |
| 18 | жч | очиститель заднего стекла | |
| 19 | о | элементы обогрева заднего стекла | |
| Ш11 | 1 | ж | насос |
| 2 | рч | клапан омыва заднего стекла | |
| 3 | |||
| 4 | ж- | насос | |
| 5 | бч | подкапотная лампа | |
| 6 | |||
| 7 | |||
| 8 | кч | подкапотная лампа | |
| 9 | б | эл двигатель стеклоочистителя | |
| 10 | о | эл.двигатель стеклоочистителя ветрового окна | |
| 11 | |||
| 12 | со | датчик аварийного давления масла | |
| 13 | |||
| 14 | р | клапан омыва ветрового стекла | |
| 15 | со | эл.двигатель стеклоочистителя | |
| 16 | с | эл двигатель стеклоочистителя | |
| 17 | жб | эл двигатель стеклоочистителя | |
| 18 | |||
| 19 |
Цвета проводов:
- Б – белый;
- Г – голубой;
- Ж – желтый,
- 3 – зеленый,
- К – коричневый;
- О – оранжевый;
- П – красный;
- Р – розовый;
- С -серый,
- Ч – черный.
Что может случиться с прикуривателем
Если в вашем ВАЗ-2114 прикуриватель не работает, причин этому может быть только две: либо нарушена целостность нихромовой спирали, либо же нет напряжения на контактах стакана. Определить проблему поможет обыкновенный автомобильный тестер или мультиметр, включенный в режиме вольтметра.
Присоедините один щуп прибора к плюсовому выводу стакана, а второй подведите к его корпусу. Вольтметр должен показывать напряжение аккумулятора. В этом случае можно просто заменить вставку со спиралью, и прикуриватель снова будет работать, как новый. Но если напряжения на контактах нет, нужно продолжать искать проблему.
Причины неисправности и их устранение
Говоря о том, почему прикуриватель ваз 2114 может выйти из строя, стоит отметить следующие, наиболее вероятные причины:
- перегорел предохранитель;
- контакты предохранителя либо гнезда колодки окислились;
- нарушился контакт в монтажном блоке;
- перегорела лампочка;
- произошло замыкание внутри устройства.
Как можно догадаться, поиск возможной поломки следует начать с первого пункта, а именно — с предохранителя. Для того, чтобы это сделать, следует внимательно осмотреть общий блок и найти требуемый предохранитель. Обозначается он маркировкой F4 и рассчитан на силу тока в 20 А.
После того, как предохранитель найден, его следует аккуратно извлечь и проверить при помощи тестера (достаточно обычной «прозвонки»). Если в ходе проверки выяснится, что предохранитель исправен, то его следует установить на место и продолжить поиски. В противном случае предохранитель придется заменить на новый, аналогичный.
Заменять предохранитель на другой, но рассчитанный на меньшую силу тока — не следует, ведь в таком случае он станет перегорать гораздо чаще, даже просто при подключении мощных потребителей.
Если предохранитель прикуривателя ваз 2114 оказался рабочим, то следует проверить состояние его контактов, а также контактов гнезда, в которое он вставляется. В случае, если на них заметны окислы, следует провести очистку.
Для этого контакты нужно будет протереть при помощи тряпочки с керосином или ВД-40 либо зачистить очень мелкой шкуркой. После окончания такой процедуры предохранитель следует снова установить на место и проверить работоспособность прикуривателя. Если окажется, что он все равно не работает, поиски следует продолжить.
Следующим, что придется проверить, являются контакты на выходе из монтажного блока (там же, где находится предохранитель прикуривателя ваз 2114). Обозначены эти контакты маркировкой Х1. В случае, если их крепление ослабло, следует их аккуратно подтянуть. Подобная, казалось бы, мелочь, очень часто является причиной неисправности прикуривателя.
После того, как все предыдущие пункты были проверены, а устройство так и не работает, стоит проверить — не перегорела ли лампочка.
Для этого понадобится:
- Снять клеммы с аккумуляторной батареи.
- Открутить крепежные элементы корпуса прикуривателя (его удерживают два шурупа, вкрученных в центральную панель).
- Снять пластмассовый корпус.
- Извлечь лампочку.
- В случае, если она неисправна — выполнить ее замену на новую, аналогичную.
- Установить на место корпус.
- Подключить клеммы к АКБ.
Если после этой несложной процедуры выяснится, что и лампочка тут не причем, останется проверить сам прикуриватель. Иногда его лепестки замыкаются друг на друга, в результате чего и возникает неисправность. Проверить это можно, воспользовавшись мультиметром и выполнив «прозвонку» устройства.
Если окажется, что присутствует замыкание, то прикуриватель, скорее всего, придется заменить (поскольку отремонтировать его, особенно если сломана центральная пружина, крайне сложно. Дешевле и проще будет приобрести новый).
Для того, чтобы продлить срок жизни прикуривателя, обращаться с ним нужно аккуратно. Извлекать вставленные в него штекеры следует плавно и не совершая при этом боковых нагрузок — именно они приводят к замыканию внутри самого устройства.
ДРУГИЕ ПРИЧИНЫ ОТСУТСТВИЯ ЗАРЯДКИ
Если нет зарядки аккумулятора или она недостаточная, помимо неисправного регулятора напряжения могут быть другие причины, связанные с генератором:
- Плохо натянут ремень;
- Плохой контакт или обрыв в проводах, подающих питание;
- Неисправный ротор или обмотка статора;
- Плохой контакт щеток с коллектором ротора, просто изношены щетки.
Новые и изношенные щетки генератора
Многие водители слышали о том, что в машине есть такая деталь, как регулятор напряжения ваз 2114, но при этом не знают, какую роль он выполняет и что делать в случае его неисправности. Ответить на все эти вопросы мы и постараемся в сегодняшней статье.
Назначение каждого из предохранителей на автомобиле
Если вы перевернёте снятую крышку, то на её внутренней стороне будет видна схема расположения реле и плавких предохранителей в монтажном блоке (блоке предохранителей). На ней все эти элементы пронумерованы и имеют обозначения от F1 до F20. Естественно, каждый отвечает за работоспособность различных потребителей в электросети автомобиля:

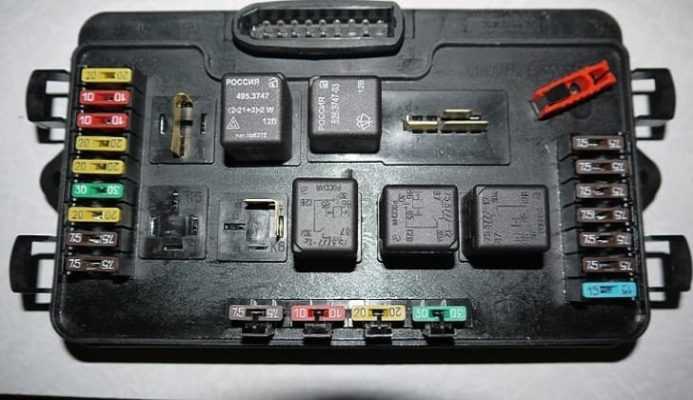

Схема с расположением предохранителей ВАЗ 2114
- F1 – задний противотуманный свет и лампочка указателя включения последнего (10 A);
- F2 – реле-прерыватель поворотников, аварийная сигнализация ВАЗ 2114, поворотники (10 A);
- F3 – плафон передний и центральный салонного освещения, багажника, маршрутный компьютер и лампочки сигналов торможения (7,5 A);
- F4 – обогрев заднего стекла (20 A);
- F5 – сигнал звуковой, вентилятор охладительной системы (20 A);
- F6 – стеклоподъёмники (30 A);
- F7 – электромотор отопителя, переднего стекла, омыватель, лампа «бардачка», прикуриватель (30 A);
- F8, F9 –противотуманка соответственно правая и левая (7,5 A);
- F10, F11 – левый габарит, а также правый, указатель включения габаритов, освещение номера, а также лампа приборного освещения, пепельницы (7,5 A);
- F12, F13 – соответственно правый и левый свет ближний (7,5 A);
- F14, F15 – свет дальний соответственно левый и правый (7,5 A);
- F16 – поворотники, сигнализаторы приборной панели – стояночного тормоза, разряда аккумулятора и т. д., а также маршрутный компьютер (15 A);
- F17-20 – резервные соответственно на 7.5, 10, 30 и 20 A.
Схема предохранителей ваз 2114 содержит и резервные предохранители на 7.5, 10, 20, а также 30 А, расположенные в нижней части блока предохранителей ВАЗ 2114. Вытащив предположительно перегоревший, следует осмотреть его визуально. Если видно, что целостность нити нарушена, то можно однозначно утверждать, что причина неработоспособности оборудования ТС кроется именно в неисправности предохранителей. Заменить неработоспособный можно резервным той же мощности согласно данным, которые представляет вам схема на обратной стороне пластмассовой крышки монтажного блока.
Почему перестал работать прикуриватель
Прибор может поломаться по ряду причин. В некоторых случаях можно отремонтировать его своими руками, а иногда требуется полностью поменять прикуриватель.
| Причина неисправности | Как ремонтировать |
| Плохой контакт | Подогнуть металлические фиксаторы внутри патрона. |
| Наличие окислов или ржавчины | Обработать надфилем контакты от налета. |
| Перегоревший предохранитель | Заменить элемент F47 новым, с номиналом 30 Ампер. |
| Обрыв проводки | Проверить целостность проводов при помощи мультитестера. Припаять или заменить оборванные кабели. |
| Расплавление шайбы | Замена новым устройством. |
| Выгорание металлической спирали | Замена прикуривателя. |
Самая распространенная поломка
{banner_content}Прежде, чем закапываться во внутренности автомобиля, проверьте, насколько надежно зафиксирован массовый провод, ведущий на переднюю панель. Непоседливый пассажир спереди нередко ногами просто выдергивает его с насиженного места. Чтобы ситуация не повторялась, после закрепления стоит изолировать провод от досягаемости.
Ситуация чуть посложнее
Ее признаки очень характерны:
- Указатели не работают все: спидометр, тахометр, одометр, регистратор уровня топлива, датчик температуры охлаждающей жидкости;
- Остальной набор аппаратуры – оптика, магнитола, даже подсветка панели включаются штатно и не капризничают;
- Зажигание срабатывает режимно, машина заводиться не отказывается;
- Практически 100% перегорел предохранитель F3 . Расположен он в монтажном блоке, менять придется обязательно. Но сначала надо выяснить, почему он накрылся, в противном случае поставленный новый постигнет та же участь. В большинстве случаев в перегорании виновато короткое замыкание. На хорошо попользованных ВАЗ-2114 частенько предохранитель перегорает после каждой мойки. Вместо того чтобы возить с собой запасной, нужно выяснить, откуда проникает к нему влага.
Если предохранитель цел, это не повод сразу же оставлять его в покое. Не лишним будет его извлечь и проверить контакты: при живом предохранителе, но окисленных клеммах цепь будет прерываться, и приборка перестанет подавать всякие признаки жизни.Следующее слабое звено:
Им является реле зажигания. Находится слева от колонки руля, зафиксировано на шпильке, так сказать, вверх ногами. Его нужно снять и попытаться напрямую сделать контакт проводам. При явных признаках оживления на приборном щитке сразу становится ясно, что реле пришла пора поменять.
Расшифровка штекеров монтажного блока предохранителей ВАЗ 2114, 2113, 2115 модели 2114-3722.010
| Таблица расшифровки клемм монтажного блока предохранителей ВАЗ 2114, 2113, 2115 | |||
|---|---|---|---|
| Обозначение штекерного разъема | Номер клеммы | Цвет провода | Наименование устройства |
| Ш1 | 1 | Б | стеклоподъемники |
| 2 | Г | выключатель зажигания (кл. 15/2) | |
| 3 | ГП | выключатель зажигания (кл. 15) | |
| 4 | ЖГ | переключатель эл.двигателя отопителя | |
| 5 | Р | выключатель зажигания (кл. 30/1) | |
| 6 | КР | выключатель зажигания (кл. 30) | |
| 7 | блокировка дверей | ||
| 8 | П | выключатель зажигания (кл. 50) | |
| Ш2 | 1 | БГ | переключатель очистителя заднего стекла |
| 2 | Г | переключатель указателей поворотов (правый) | |
| 3 | РП | включатель стоп-сигналов | |
| 4 | Б | контрольная лампа целостности ламп | |
| 5 | ПЧ | включатель аварийной сигнализации | |
| 6 | ГБ | дверь левая передняя | |
| 7 | ОБ | включатель задних противотуманных огней | |
| 8 | 34 | контрольная лампа дальнего света | |
| 9 | -/td> | ||
| 10 | 04 | включатель задних противотуманных огней | |
| 11 | СЧ | контрольная лампа резерва топлива | |
| 12 | пч | контрольная лампа уровня топлива | |
| 13 | БЧ | плафон освещения салона | |
| 14 | кг | контрольная лампа ручного тормоза | |
| 15 | гч | переключатель указателей поворотов (левый) | |
| 16 | эл.двигатель фароочистителя | ||
| 17 | – | ||
| Ш3 | 1 | ж | датчик скорости |
| 2 | чп | включатель аварийной сигнализации | |
| 3 | гп | переключатель указателей поворотов | |
| 4 | сб | контрольная лампа уровня масла | |
| 5 | ч | масса | |
| 6 | рб | контрольная лампа уровня омывающей жидкости | |
| 7 | ро | контрольная лампа износа тормозных накладок | |
| 8 | 3в | включатель фар | |
| 9 | жз | переключатель стеклоочистителя ветрового стекла | |
| 10 | пг | патрон подключения переносной лампы | |
| 11 | о | выключатель зажигания (кл. 15) | |
| 12 | рч | включатель омывателя заднего стекла | |
| 13 | |||
| 14 | ж | контрольная лампа противотуманных фар | |
| 15 | |||
| 16 | сг | указатель давления масла | |
| 17 | |||
| 18 | р | переключатель стеклоочистителя | |
| 19 | со | переключатель стеклоочистителя | |
| 20 | с | переключатель стеклоочистителя | |
| 21 | об | включатель задних противотуманных фар | |
| Ш4 | 1 | зп | Вкл. и контрольная лампа обогрева заднего стекла |
| 2 | гб | переключатель света фар (дальний свет) | |
| 3 | о | стеклоочиститель | |
| 4 | бч | включатель наружного освещения | |
| 5 | к | реостат освещения приборов | |
| 6 | р | аккумулятор | |
| 7 | чб | переключатель очистителя и омывателя ветрового стекла | |
| 8 | о | колодка Ш4 монтажного блока клемма 3 | |
| 9 | сч | включатель звуковых сигналов | |
| 10 | бп | включатель стоп-сигналов | |
| 11 | р | аккумулятор | |
| 12 | сп | переключатель света фар (ближний свет) | |
| 13 | предупредительный свет | ||
| 14 | – | ||
| 15 | – | ||
| 16 | рг | контрольная лампа уровня тормозной жидкости | |
| 17 | зб | указатель температуры охлаждающей жидкости | |
| 18 | кб | контрольная лампа заряда аккумуляторной батареи | |
| 19 | жч | включатель противотуманных фар | |
| 20 | рз | контрольная лампа уровня охлаждающей жидкости | |
| 21 | ж | тахометр | |
| Ш5 | 1 | 3 | дальний свет (правый) |
| 2 | зч | дальний свет (левый) | |
| 3 | сч | ближний свет (левый) | |
| 4 | п | стартер (кл. 50) | |
| 5 | пб | электровентилятора охлаждения радиатора | |
| 6 | с | ближний свет (правый) | |
| Ш6 | 1 | – | |
| 2 | 3 | включатель света заднего хода | |
| 3 | гч | указатель поворота (левый передний) | |
| 4 | |||
| 5 | – | ||
| 6 | – | ||
| 7 | – | ||
| 8 | жч | габаритный огонь (правый передний) | |
| 9 | бч | терморегулятор электровентилятора | |
| 10 | жч | габаритный огонь (левый передний) | |
| 11 | г | указатель поворота (правый передний) | |
| 12 | о | включатель света заднего хода | |
| 13 | рг | датчик уровня тормозной жидкости | |
| Ш7 | 1 | – | |
| 2 | жг | эл.двигатель фароочистителя | |
| 3 | б | эл.двигатель фароочистителя | |
| 4 | – | ||
| 5 | сб | датчик уровня масла | |
| 6 | сч | звуковые сигналы | |
| 7 | с | датчик скорости | |
| 8 | зб | датчик температуры охлаждающей жидкости | |
| 9 | кб | генератор (кл. 61) | |
| 10 | р | насос омывателя ветрового стекла | |
| 11 | бч | включатель подкапотной лампы | |
| 12 | рб | датчик уровня омывающей жидкости | |
| 13 | рч | тормозные накладки | |
| 14 | |||
| 15 | кп | тахометр | |
| 16 | рз | датчик уровня охлаждающей жидкости | |
| 17 | жб | реле противотуманных фар | |
| Ш8 | 1 | жл | реле противотуманных фар |
| 2 | жч | противотуманная фара (левая) | |
| 3 | ж | противотуманная фара (правая) | |
| 4 | гп | катушка зажигания | |
| 5 | р | генератор (кл. 30) | |
| 6 | р | генератор (кл. 30) | |
| 7 | |||
| 8 | рч | реле противотуманных фар | |
| Ш9 | 1 | рч | эл двигатель очиститель заднего стекла |
| 2 | г | указатель поворота (правый задний) | |
| 3 | бг | эл двигатель очиститель заднего стекла | |
| 4 | оч | задние противотуманные огни | |
| 5 | сч | дверь задняя | |
| 6 | пч | дверь передняя правая | |
| 7 | бч | плафон освещения салона | |
| 8 | кг | датчик ручного тормоза | |
| 9 | бч | кнопки сигнализации открытых дверей | |
| 10 | элементы обогрева заднего стекла | ||
| 11 | с | фонарь освещения номерного знака | |
| 12 | гб | дверь передняя левая | |
| 13 | б | плафон освещения салона | |
| 14 | п | стоп-сигналы | |
| 15 | ж | габаритный огонь (правый задний) | |
| 16 | з | фонарь заднего хода | |
| 17 | жч | габаритный огонь (левый задний) | |
| 18 | жч | очиститель заднего стекла | |
| 19 | о | элементы обогрева заднего стекла | |
| Ш11 | 1 | ж | насос |
| 2 | рч | клапан омыва заднего стекла | |
| 3 | |||
| 4 | ж- | насос | |
| 5 | бч | подкапотная лампа | |
| 6 | |||
| 7 | |||
| 8 | кч | подкапотная лампа | |
| 9 | б | эл двигатель стеклоочистителя | |
| 10 | о | эл.двигатель стеклоочистителя ветрового окна | |
| 11 | |||
| 12 | со | датчик аварийного давления масла | |
| 13 | |||
| 14 | р | клапан омыва ветрового стекла | |
| 15 | со | эл.двигатель стеклоочистителя | |
| 16 | с | эл двигатель стеклоочистителя | |
| 17 | жб | эл двигатель стеклоочистителя | |
| 18 | |||
| 19 |
Цвета проводов:
- Б – белый;
- Г – голубой;
- Ж – желтый,
- 3 – зеленый,
- К – коричневый;
- О – оранжевый;
- П – красный;
- Р – розовый;
- С -серый,
- Ч – черный.
Дополнительные советы
Гнездо прикуривателя в ВАЗ-2115, а также 14, 09 и других моделях предназначено для электропитания таких бытовых приборов:
- зарядного устройства телефона;
- планшета или ноутбука;
- насоса для автомобильных колес;
- автомобильного пылесоса и другой бытовой техники со специальным разъемом и возможностью питания от сети в 12 В.
При включении таких приборов на длительный срок или при движении происходит перегрев и подгорание контактов. Частая эксплуатация гнезда прикуривателя приводит к быстрому выходу его из строя и может спровоцировать перегорание общего с магнитолой предохранителя.
Замена этой вставки (№ 14) иногда быстро решает проблему. Чтобы предохранительная вставка стартера не сгорала, при производстве работ с использованием прикуривателя во время стоянки (например, накачивании колеса, чистке салона) или прослушивании магнитолы нужно завести автомобиль для работы на холостом ходу.
Нельзя заменять сгоревшие предохранители «жучками». Самодельные вставки неспособны вовремя расплавиться при неисправностях в электроцепи или приборах. Это может привести к возгоранию проводки.
При ремонте контактов не рекомендуется применять скручивание проводов. Этот способ вызывает местный нагрев контакта и тоже может привести к пожару. В автомобильных цепях нужно хорошо пропаивать все контакты или использовать специальные крепления-разъемы.
АвтоНовости / Обзоры / Тесты
Почему Не Работает Прикуриватель На Ваз 2114
На ВАЗ-2114
прикуриватель не работает: предпосылки и способы устранения
Прикуриватель не относится к тем элементам, при неисправности которых предстоящая эксплуатация машины невозможна. Его поломка не несет никаких угроз работе мотора либо других узлов автомобиля. Но без него машина становится наименее комфортабельной.
Уже пару лет прошли те времена, когда прикуриватель употреблялся по предназначению. Сейчас, Вы, он нужен не если вы поставили цель поджечь сигарету, для обеспечения электропитания разных электрических и электронных устройств: видеорегистраторов, навигаторов, аудио- и видеопроигрывателей, пылесосов, компрессоров и т. п.
Далее подвергнутся рассмотрению главные неисправности, вследствие которых на ВАЗ-2114 прикуриватель
не работает. Дополнительно, мы разберемся в их причинах и попытаемся убрать поломку своими силами.
Причины замены прикуривателя
Прибор может выходить из строя по ряду причин. Иногда замена прикуривателя ВАЗ 2114 даже не требуется. К наиболее распространенным поломкам стоит отнести.
- Обрыв проводки. При солидном возрасте автомобиля или вследствие неграмотных манипуляций с электрикой, провода могут коротнуть и выгореть или в самой цепи возникнет обрыв. Диагностировать эту поломку следует при помощи мультитестера. Провода, приходящие на прикуриватель прозваниваются на предмет сопротивления.
- Поломка предохранителя. Если будут запускаться одно или нескольких мощных устройств в разъем прикуривателя ВАЗ 2114, сила тока цепи может превысить критическое значение 20 Ампер. Из-за этого перегорит предохранительный элемент. Дополнительно перестанут работать часы, радиоприёмник. Ремонт осуществляется просто – следует снимать переднюю панель, чтобы добраться до монтажного блока, где поменять сгоревший предохранитель.
- Плохое соединение. Со временем контакты окисляются, из-за чего прикуриватель на ВАЗ перестает работать. Причиной появления может стать подключение предохранителя с большим сопротивлением, к примеру, 25-амперного. Если прикуриватель не работает, то предварительно необходимо вытащить металлический патрон и проверить его контакты на наличие окислов. Рекомендовано зачистить контактные места. Перед проведением процедуры следует снять минусовую клемму с аккумуляторной батареи. Это исключит возможность короткого замыкания.
- Перегоревший элемент накаливания прикуривателя. Внутри патрона – нихромовая спираль, которая от возраста может перегореть. Такая неисправность лечится заменой и установкой нового элемента.
- Поломка лампы подсветки в прикуривателе ВАЗ. Вокруг самого устройства имеется дополнительное освещение, помогающее найти прибор в темноте. Со временем лампочка также может перестать гореть. Потребуется вынимать сгоревший элемент, а затем заменить его на исправный.
https://youtube.com/watch?v=RUl65pclHjA
