Диагностика и ремонт датчика дроссельной заслонки на ваз 2110

Чистка дроссельной заслонки

Очищать данный узел автомобиля необходимо в правильной посредственности. Подробная инструкция:

Следует достать дроссельную заслонку. Для этого стоит в первую очередь снять воздухопровод, соединяющий дроссель с воздушным фильтром. Это можно сделать специальным ключом.
Следующий этап – это снятие самой заслонки. В зависимости от конструктивных особенностей мотора, эта манипуляция производится с некоторыми отличиями. Но основные действия такие: снимаются болты крепления, разбираются наложенные разъемы.
Чистка проводится специальными средствами, которые имеют отличные очистительные свойства и снимают даже малейший налет маслянистых загрязнений. Пользуется спросом карбюраторный очиститель. Его можно найти в любом автомобильном магазине. Стоимость его доступная.
Средство распыляется на поверхность заслонки и при помощи сухого куска ткани снимается загрязнение. Не нужно прилагать усилия. Проведя легонько тканью можно быстро очистить дроссель сверху и внутри.
Если имеется в наличии решетка защиты, тогда ее также следует почистить.
Произвести монтаж ДЗ, подсоединить все снятые ранее детали, прикрутить воздуховод.
Проверить работу системы.

Замена

На самом деле поменять этот датчик до безумия просто. Так что не спешите отправлять машину на станцию технического обслуживания. Все можно сделать своими руками, качество от этого не пострадает.

Для демонтажа датчика положения дросселя сначала его нужно отыскать.
Как мы уже отмечали, располагается искомый агрегат сбоку дроссельного патрубка на оси дроссельной заслонки.
Отыскав элемент, возьмите в руки фигурную отвертку.
С помощью этого нехитрого инструмента открутите пару болтов, которые удерживают устройство.
Обратите особое внимание на прокладку, которая имеется в наличии под старым регулятором. Использовать ее повторно не рекомендуем, лучше сразу купить новую

Зачастую прокладка идет уже в комплекте с самим датчиком дросселя.
Сняв старый датчик, можете немного зачистить место его установки, если там имеются загрязнения.
Далее ставится новый датчик вместе с новенькой прокладкой из поролона и затягиваются болты.
Старайтесь максимально до упора затянуть крепежные элементы, иначе в противном случае новый датчик дроссельной заслонки быстро потеряет свою эффективность. Придется заново проводить работы.
Никаких настроек выполнять после замены не нужно.
Нулевая отметка на контроллере позволит определить, что дроссель полностью закрыт.

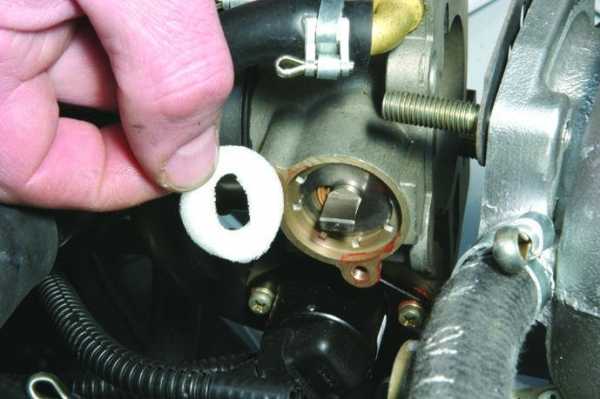

Поролоновая прокладка

Что выбрать?

При замене у многих уже более или менее опытных автовладельцев возникает вопрос, какой регулятор лучше установить. Ведь существует два типа.

Тип датчика	Особенности
Пленочно-резистивные	Такие датчики обычно устанавливаются заводом-изготовителем. Ресурс такого датчика положения заслонки дросселя составляет по заявлениям около 55 тысяч километров, но на практике приходится менять чаще
Бесконтактные	Работа такого устройства основана на магнитно-резистивном явлении, применяется элемент Холла. По стоимости он заметно выше первого варианта, однако менять его вряд ли придется. Ресурс огромный, надежность высокая

В погоне за экономией многие забывают про важность качества. А ведь именно оно должно стоять на первом месте при выборе запчастей при ремонте автомобиля

ДПДЗ — важное, но легкое в замене устройство. На операцию по ремонту у вас уйдет не более часа даже при условии, что вы только начинаете постигать прелести самостоятельной починки автомобиля

Но ни в коем случае не затягивайте с ремонтом датчика, иначе это может негативно сказаться на работе двигателя, его ресурсе и стоимости топлива, которое вы будете перерасходовать из-за некорректных данных от датчика на ЭБУ.

Загрузка …

Что нужно знать о ДПДЗ

Где находится ДПДЗ ТПС, какие функции он выполняет и каковы симптомы неполадок? Перед тем, как найти поломку, предлагаем ознакомиться с основными характеристиками механизма и его принципом действия.

Предназначение и местонахождение

Итак, в чем заключается предназначение, и где находится датчик положения ДЗ? Непосредственно заслонка представляет собой конструктивный элемент впускной системы мотора. Она используется для регулировки объема поступающего воздушного потока, то есть благодаря ей формируется правильный состав горючей смеси. Предназначение датчика дроссельной заслонки заключается в передаче данных коллектора о состоянии пропускного клапана — оно может быть либо закрытым, либо открытым.

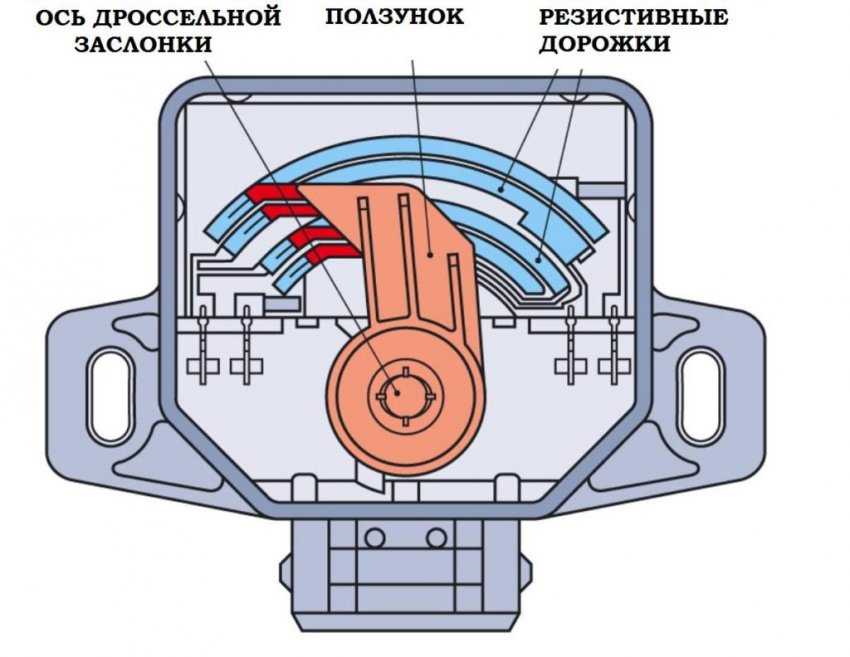

Схематическое устройство механизма

Где расположен ДПДЗ? Обычно эти устройства находятся в подкапотном отсеке, непосредственно на дроссельной магистрали. Они подключаются к оси заслонки. Если положение дроссельной заслонки не изменяется по каким-то причинам, это приведет к неправильному формированию топливовоздушной смеси, что, в свою очередь, отразится на работе двигателя.

Конструкция и принцип действия

По конструкции датчик дроссельной заслонки относится к типу резистивных приборов. Внутри устройства расположен специальный подвижный ползунок, который используется для перемещения по дугообразной плоскости. Эта плоскость совмещена с заслонкой. При нажатии на газ заслонка принимает открытое состояние, а сам токосъемник осуществляет вращение по поверхности резистивного устройства. В этот момент на потенциометре меняется сопротивление.

Принцип действия девайса довольно простой. При закрытом состоянии заслонки напряжение на ДПДЗ будет невысоким, но когда она открывается, это значение начинает расти. Самое высокое напряжение ДПДЗ появляется при открытой заслонке. С учетом данной информации блок управления автомобилем выбирает необходимый объем горючего для формирования топливовоздушной смеси (автор видео о симптомах поломки и замене регулятора — Иван Васильевич).

В зависимости от конструкции, в структуре механизма может использоваться магниторезистивный элемент. Такое девайс включает в свою конструкцию чувствительную составляющую, на нее устанавливается магнит, связанный с валом устройства. В результате того, что контакта между резистивным элементом и магнитом не будет, механизм является бесконтактным.

Бесконтактный датчик положения дроссельной заслонки функционирует немного по другому принципу. При открытии заслонки в механизме изменяется магнитное поле, в свою очередь, это способствует и изменению сопротивления чувствительной составляющей. Информация об этом также подается на управляющий узел, который формирует саму смесь.

Причины и первые признаки неисправности

Прежде чем заняться регулировкой, рекомендуем ознакомиться с причинами и признаками неисправности датчика.

Основные симптомы, которые указывают на то, что нужно осуществить регулировку или ремонт датчика положения дроссельной заслонки:

Первостепенным признаком неисправности датчика положения дроссельной заслонки является нестабильная работа двигателя авто. Силовой агрегат может работать в нормальном режиме определенное время, но потом он внезапно будет глохнуть при переключении передач или езде накатом, на нейтральной скорости. В целом на холостых оборотах мотор будет функционировать нестабильно.
При езде на первой или третьей передаче и нажатии на газ могут ощущаться провалы. Мощность двигателя может упасть, а затем она сама восстановится. Эти провалы могут ощущаться не системно, а периодически.
Еще одним признаком неисправности датчика положения дроссельной заслонки является произвольная перегазовка, это происходит в тот момент, когда водитель жмет на газ. Также автомобиль в этом случае может и заглохнуть.
Появление рывков, что особенно ощущается при наборе скорости. Как и другие симптомы, рывки могут то появляться, то исчезать (автор видео о диагностике устройства в гаражных условиях — канал Alex ZW).

https://youtube.com/watch?v=Yo4iu55VJLE

Датчик положения ДЗ

Датчик положения ДЗ может быть контактный (поставляется в заводской комплектации), и бесконтактный. Чаще всего бесконтактный ДПДЗ ставят, проведя снятие старого и обнаружив, что восстановить его качественно не получится.

Этот датчик на ВАЗ 2110 расположен непосредственно на дроссельном патрубке, присоединен к оси дроссельной заслонки.

О том, что необходима проверка ДПДЗ ВАЗ 2110, его нужна почистить (а возможно, и заменить), свидетельствуют такие симптомы:

«Плавающие» холостые обороты;
При нажатой педали газа во время разгона машина движется рывками;
Повышен расход топлива по сравнению с тем, что был ранее;
Возможно (но не обязательно), что будет загораться «Check Engine» на приборной панели.

Основная опасность, что при неисправности ДПДЗ будет искажать информацию, касающуюся положения заслонки, тогда вашему ВАЗу будут гарантированы перебои в работе мотора, плюс — перерасход топлива.

Основные признаки неисправности устройства

Установить проблемы в работе можно по следующим признакам неисправности ДПДЗ, указывающим на поломку именно этого механизма:

Вне зависимости от рабочего режима мотора обороты холостого хода непостоянны.
Если резко отпустить педаль газа, при переключении КПП глохнет мотор.
Существенно падает мощность мотора.
В работе мотора на холостом ходу обороты непостоянны.
Топливный расход заметно увеличился.
Несмотря на плавный выжим педали газа, при наборе скорости ощутимы рывки.

В некоторых ситуациях возможно загорание лампочки-индикатора Check Engine, при этом она какой-то период не тухнет. Этим сигналом тоже не стоит пренебрегать: обязательно нужно проверить и устранить ошибки в работе устройства.

Относительно определения неисправностей дроссельной заслонки, симптомы которых были выявлены в процессе эксплуатации автомобиля, существует определённый алгоритм действий:

Первым делом необходимо выключить зажигание, осмотреть панель приборов, заметить, горит или нет лампа-индикатор Check Engine, которая сигнализирует о присутствии проблем. Если индикатор не светится, нужно залезть под капот и проверить ДПДЗ.
Далее понадобится мультиметр — специальный прибор для проверки работы датчика дросселя.
Необходимо определить наличие «минуса». Чтобы не отбрасывать отдельно каждый провод, стоит прокалывать нужные провода и выполнять их измерение.
Таким же способом осуществляется поиск «массы». В период проверки механизма включать зажигание не нужно.

Поверхностное вмешательство или глубокая чистка?

Чистку дроссельной заслонки можно проводить двумя способами. Первый – это поверхностное вмешательство, не требующее полного снятия всего устройства. И второй – это полная чистка, её нужно выполнять в тех случаях, когда двигатель вашего автомобиля работает плохо.

Чтобы произвести чистку первого типа, пригодится купленное заранее средство для очистки и мелкая щетка. Откройте капот, снимите гофру, она идет от корпуса воздушного фильтра к дроссельной заслонке. Вы увидите клапан – его легко узнать по совершенно круглой форме. Обработайте его химическим средством и дайте постоять несколько минут, после чего щеткой снимите грязь. Если понадобится, используйте тряпку. Повторите процедуру еще несколько раз, пока клапан заслонки не станет яркого цвета. Эти работы можно проводить один раз в 3–5 тысяч километров, благо, много времени она не занимает.

Для более детальной чистки дроссельной заслонки в автомобиле ВАЗ 2110 нужно полностью снять весь механизм инжектора. Также рекомендуется заменить прокладку и уплотнительное кольцо, которые входят в ремкомплект дроссельной заслонки, который не составит труда купить в любом автомагазине. Перед началом проведения работ по очистки снимите клеммы с аккумулятора.

Затем отсоедините все воздушные патрубки, подключенные к дроссельному узлу. После этого снимите крепления тросика газа и открутите саму дроссельную заслонку. Крепится она на двух болтах, которые вкручены в корпус двигателя

Электронные датчики отсоединять нужно осторожно, не допуская их повреждения

После этого возьмите химическое средство и обработайте весь корпус и все канавки дроссельной заслонки. Делайте это, пока полностью не избавитесь от грязи. Также можно сделать чистку датчика расходомера воздуха. Для этого аккуратно обработайте его волоски средством для чистки и снимите грязь щеткой. Дайте всему устройству время полностью высохнуть и приступайте к обратной сборке. Не забывайте сменить прокладку и кольцо, которые расположены в гофре

Также обратите внимание, все ли воздушные патрубки целые. Возможно, некоторые требуют замены на новые

Для максимального эффекта можно также заменить воздушный фильтр.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как проверить работоспособность датчика

Если вы наблюдаете один или несколько признаков из вышеприведенного списка, то проверить исправность датчика без комплексной диагностики можно следующим способом:

включите зажигание и возьмите тестер, переведя его в режим вольтметра;
один из щупов тестера установите на вывод ползунка, другой — на «массу»;
при полностью закрытой дроссельной заслонке показатели не должны превышать 0,7 вольт (это отправная точка в замерах датчика);
посредством поворачивания рукой пластмассового сектора необходимо открыть заслонку и снова снять показания — вольты должны вырасти как минимум до 4 В;
после этого нужно выключить зажигание и подключить щуп, зафиксированный на «массе», к одному из двух оставшихся выводов датчика;
теперь нужно перевести тестер в режим омметра и определить величину сопротивления в различных диапазонах, плавно вращая сектор рукой — в любом положении сопротивление должно быть примерно одинаковым, без скачков.

Двигатель глохнет на холостом ходу — неисправен ДПДЗ

Замена датчика:

Снимите «минусовую» клемму с АКБ либо воспользуйтесь кнопкой отключения «массы»;
Отожмите пластмассовую защелку на датчике положения дроссельной заслонки и отсоедините от него провода;
Демонтируйте датчик, открутив 2 крепежных винта;
Установка нового датчика производится в обратном порядке.

Дроссельная заслонка на ваз 2110

Что же такое дроссельная заслонка в машине. Это регулятор проходимости сечения канала, который изменяет количество протекающей в каналах среды, газа или жидкости. Она является частью конструкции впускной системы двигателя. Дроссельная заслонка – это такой элемент, без которого не будет происходить регулировка воздуха для образования топливно-воздушной смеси, то есть выполнять бесперебойную работу автомобиля.

По своей сути – это клапан, который ещё называется дроссель. Конструкция состоит из следующих элементов: сам дроссель представлен в виде круглой пластины, он может поворачиваться на 90 градусов, то есть под прямым углом, фиксируя закрытие и открытие потока. Корпус устройства имеет непростой механизм, так как он входит в систему охлаждения.

Дроссельные заслонки на различных типах карбюраторов разные:

если карбюратор с падающим током или же быстрого разряжения, то заслонка будет в виде жесткой пластины;
карбюратор горизонтально типа – заслонка вертикальная шибера;
в системе впрыска топлива – представлена отдельным узлом.

Типы привода заслонок такие: электрический, механический. Представить дроссель на электрике можно лишь в современных моделях автомобилей. Отличительные черты характерные для этого типа привода: регулируется холостой ход, отсутствует механика между заслонкой и педалью. Благодаря использованию такого привода без всяческих усилий можно воздействовать на крутящийся элемент.

Лучший датчик положения дроссельной заслонки ВАЗ 2110-12

Проблемы на холостом ходу, которые уже описаны выше.
При выключении передачи во время движения автомобиля двигатель иногда глохнет.
При наборе скорости проявлялись рывки, особенно при плавном разгоне.
Плавают обороты холостого хода практически на всех режимах работы двигателя.
Может загореться лампа «CHECK ENGINE», но это не обязательное условие при поломке ДПДЗ.

Включить зажигание и измерить напряжение между «массой» и выводом ползунка (чтобы не отключать разъемы, провода можно проколоть тонкими иглами). Показания вольтметра должно быть не более 0,7В.
Поворачивать рукой пластмассовый сектор, полностью открыть дроссельную заслонку и снова измерить напряжение. Должно быть более 4В.
Выключить зажигание, отсоединить разъем, подключить омметр между выводом ползунка и любым из двух оставшихся.
Медленно поворачивать сектор рукой, следить за показаниями стрелки.
На всем диапазоне рабочего хода не должно быть скачков. В противном случае нужно заменить ДПДЗ.

Стерлось напыление основы в начале хода ползунка. В результате получить линейного повышения напряжения выходного сигнала не получится.
Другой причиной сломанного ДПДЗ может быть подвижный сердечник с контактами ползунка. Сломанный один из наконечников вызывает задир на подложке, что привело к поломке двух других. В результате получаем отсутствие контакта ползунка с резистивным слоем.

Пленочно-резистивный ДПДЗ, которые устанавливал завод изготовитель (дешевые, имеющие как правило не большой срок службы)
Бесконтактный ДПДЗ (более высокая цена и больший ресурс работы). Работа датчика основана на магниторезистивном эффекте. Цена бесконтактного ДПДЗ на ВАЗ около 500р. Кстати тест (обзор) ДПДЗ сделал сайт ЗаРулем.

Какой датчик Вы купили ?
Впечатления и замечания по работе ДПДЗ ?
Сколько отслужил прошлый ДПДЗ ?

xn--2111-43da1a8c.xn--p1ai

Как проверить ДПДЗ

Здесь пойдёт речь о том, как тестировать датчики дроссельной заслонки, какие могут быть неисправности и как их выявлять.

Проверка напряжения

Подсоедините чёрный провод (минус) цифрового мультиметра к корпусу или минусу аккумулятора.
Найдите клеммы опорного напряжения (+5 вольт), заземления и сигнального напряжения.
Подключите красный провод мультиметра (плюс) к выводу сигнального напряжения.
Включите зажигание, но не запускайте двигатель. В большинстве автомобилей показания напряжения должны быть менее 0,7 В.
Откройте и закройте дроссельную заслонку несколько раз, проверив плавность изменения напряжения.

Проверка сопротивления датчика

Отключить разъём датчика.
Подключить мультиметр в режиме измерения сопротивления (Ом) между выводом бегунка потенциометра и клеммой опорного напряжения. Или между бегунком и землёй.
Откройте и закройте дроссельную заслонку несколько раз и проверьте плавность изменения сопротивления. Если сопротивление потенциометра бесконечно или равно нулю, это указывает на неисправность.
Мы не указываем точные значения сопротивления потенциометра. Одна из причин заключается в том, что многие производители не публикуют контрольные данные. Тот факт, что сопротивление потенциометра находится в определенных пределах, менее важен, чем правильная работа потенциометра, то есть плавное изменение сопротивления при перемещении дроссельной заслонки.
Подключите мультиметр между землей и выводом опорного напряжения. Сопротивление должно быть постоянным.
Если сопротивление бесконечно или мало, потенциометр необходимо заменить.

Состояние регулятора: проверка на ВАЗ-2110

Итак, как же проверить датчик дроссельной заслонки? Процесс этот необходимый, так как он дает возможность понять, на самом ли деле неисправность по его причине или проблема в отказе других деталей вашей «десятки».

Порой автовладельцы-новички делают скоропалительные выводы, отталкиваясь от первичных признаков повреждений. Это тянет за собой лишние траты денег и время на ремонт.

Чтобы проверить текущее положение ДПДЗ, понадобится выполнить следующее:

произвести замер показателей напряжения на выходе ползунка, при этом включив зажигание, стоит разомкнуть контакты холостого хода;
во время проверки показало напряжение свыше 0,7 В – значит, контроллер неисправен;
открыть дроссельную заслонку целиком (в нормальном положении значения напряжения составляют максимум 4 В);
произвести замер переменного резистора на сопротивление;
подключить омметр/мультиметр на питание и выход;
не спеша поворачивать заслонку;
отслеживать показания на устройстве;
если сопротивление меняется плавно по мере открывания заслонки, значит, прибор функционирует исправно.

В том случае, когда вами в ходе проверки замечено, что сам ДПДЗ поврежден, его понадобится заменить. Ремонт здесь не поможет. Важным моментом является подбор данного элемента. В 2110-й модели ВАЗ устанавливают 2 аналога ДПДЗ:

Пленочно-резистивный. Данный вид оборудован заводом-изготовителем; датчик рассчитан на 55 тыс. км пробега.
Бесконтактный. Здесь применяется датчик Холла. У подобного устройства нет ограничений касательно срока эксплуатирования. Стоимость такого датчика дороже.

Резистивный слой, где перемещается ползунок, при воздействии силы трения со временем стирается. По этой причине регулятор выдает неверные данные, меняются свойства подаваемой смеси, снижается деятельность двигателя.

Чистка

Итак, деталь снята. Теперь необходимо оценить состояние прокладки. Если чистка выполняется первый раз, то прокладку стоит заменить. Выполняется чистка при помощи заранее приготовленного средства, ватных палочек и зубной щетки. Нам необходимо почистить все полости, скрытые каналы

Самой заслонке и местам посадки необходимо уделить особое внимание

На фото показан процесс очистки при помощи специальной жидкости.

В итоге ДУ должен быть полностью очищен от смазки и пыли. Перед установкой стоит почистить канал вентиляции картерных газов. Здесь уже понадобится ножной насос. Выполнять продувку лучше с тем же средством.

На фото наглядно показано, как должен выглядеть очищенный узел.

Принцип работы датчика

Чтобы проще было понять схему его работы, именно так и представим его, как переменный резистор, закрепленный на оси дроссельной заслонки подвижной частью. На датчик постоянно подается напряжение, а в зависимости от положения заслонки, меняется и положение датчика, а, следовательно, меняется и его сопротивление. Он подает импульс на электронный блок управления, тот в свою очередь по показаниям датчика выстраивает рецепт подачи топлива в камеру сгорания — количество топлива, количество воздуха, угол опережения зажигания, открытие или закрытие рециркуляционного клапана отработанных газов. Словом, на основе показания этого маленького датчика, готовится весь план управления двигателем на ближайших несколько секунд.

Независимо от типа датчика, предел напряжения его работы колеблется в пределах 0,5-5 вольт, в зависимости от модели двигателя. В инжекторных автомобилях ВАЗ 2110, 2112, Приора, Калина, используется рабочий диапазон от 0,7 до 4 вольт. То есть при полном закрытии дроссельной заслонки импульс на выходе датчика составляет 0,7 вольт, а при полностью открытой — 4 вольта. У других автомобилей характеристики напряжения могут быть другие, но суть работы датчика от этого не меняется.

Как правильно настроить дроссельную заслонку

Если заслонка не имеет механических дефектов, то можно смело перейти к ее настройке. Для этого, используя ключ, открутите болты для ее фиксации. После этого вы услышите характерный удар, это говорит о том, что положение заслонки полностью сбросилось. Затем нужно регулировать крепежными болтами ее до тех пор, пока полностью не пропадет зажатие в стенках. Когда вы поймаете, что это — нужное положение, то можно закрутить крепежные болты обратно.

Как вы уже поняли, регулирование положения дроссельной заслонки — не такой уж и сложный процесс, с этим справится даже автолюбитель. Причем это не отнимет у вас много сил и времени, максимум вам потребуется 15-20 минут. Но это уже зависит от ловкости и старательности, у мастеров это получается сделать и за минуту.

Подробнее об этом можете посмотреть в полезном видеоролике:

Теперь вы знаете, что такое дроссельная заслонка, а также какие трудности могут с ней возникнуть при эксплуатации автомобиля. Если у вас сломается ДПДЗ, то лучше купите новый, тем более стоит он не так дорого — всего 500 рублей, максимум 1000 рублей. Лучше всего приобретать в магазинах у производителей, так будет надежнее. Желаем вам успехов и чтобы ваш автомобиль приходилось реже ремонтировать!

Неисправности

Есть несколько характерных признаков неисправностей, за счет которых можно обнаружить, что с регулятором дроссельной заслонки возникли проблемы.

Высокие показатели холостого хода;
При выключении передачи двигатель может заглохнуть;
Когда автомобиль набирает обороты, машину дергает, чувствуются рывки;
Динамика разгона существенно ухудшается;
Возникают плавающие обороты на холостом ходу.

Следует отметить, что подобные признаки могут быть характерными и при выходе из строя других узлов — регулятора холостого хода или модуля зажигания, например. Потому предварительно нужно проверить ДПДЗ.

Проверка состояния регулятора

Далее поговорим о том, как можно проверить данный датчик заслонки дросселя. Мероприятие необходимое, поскольку оно позволяет понять, действительно ли все беды из-за него, либо проблемы возникли по причине отказа других элементов вашего автомобиля.

Не редко начинающие автовладельцы делают поспешные выводы, опираясь на первичные признаки поломки. Отсюда лишние ремонтные работы, затраты.

Для проверки текущего состояния датчика положения дроссельной заслонки вам необходимо:

Измерить показатели напряжение на выходе ползунка, включив при этом зажигание и разомкнув контакты холостого хода;
Если проверка показывает, что напряжение составляет более 0,7 вольт, тогда датчик действительно вышел из строя;
Откройте заслонку полностью. В нормальном состоянии показатели напряжения должны составлять не больше 4 вольт;
Замерьте переменный резистор на сопротивление;
Для этого подключается омметр или мультиметр в режиме омметра на питание и на выход;
Медленно начинайте поворачивать дроссельную заслонку;
Параллельно следите за показаниями на приборе;
Если по мере открытия заслонки сопротивление так же медленно меняется, тогда агрегат работает исправно.

Если вы обнаружили в ходе проверки, что датчик неисправен, его нужно только заменить. Ремонту он не подлежит.

Резистивный слой, по которому передвигается ползунок, под действием силы трения стирается со временем. Из-за этого регулятор начинает выдавать неправильные данные, изменяются характеристики подаваемой смеси, ухудшается работа двигателя.

Отключение регулятора

Поролоновая прокладка

Что выбрать?

Виды ДПДЗ

Всего существует 2 варианта устройства датчика, один с механическим, а другой с электроприводом. Механическую модификацию можно встретить на недорогих версиях автомобилей. ДПДЗ — это отдельный блок, он состоит из следующих компонентов:

Корпус.
Регулятор холостого хода.
Датчик.
Заслонка.

Корпус заслонки также подключается к системе охлаждения автомобиля. В этой части также устанавливаются дополнительные патрубки, они необходимы для системы сдавливания паров топлива, а также для охлаждения картера.

Дроссельная заслонка

Регулятор холостого хода при закрытой заслонке все время поддерживает на одном уровне период вращения коленвала. Это осуществляется в моменты прогрева двигателя, либо при запуске другого оборудования автомобиля. РХХ состоит из ступенчатого электродвигателя и клапана, вместе эти два элемента способны полноценно корректировать подачу воздуха на впуске.

В последние годы большую популярность набирают ДПДЗ с электрическим приводом. Дело в том, что специалисты этой модификации отмечают то, что с таким датчиком получается достичь наибольшего крутящего момента. Это достигается за счет использования электронного компьютера для управления. Если на автомобиле именно такая модификация, то крутящий момент будет оставаться постоянно высоким на разных скоростных диапазонах. Также отмечено, что в этом случае расход топлива значительно ниже, а отработанные газы считаются менее токсичными.
