Регулировка рулевой рейки на ваз 2109

Разновидности систем управления

Конструкция рулевого управления современных автомобилей может быть двух типов:

Первой оборудуются почти все модели классических ВАЗов. Червячной она называется потому, что основным элементом механизма здесь является так называемый червяк, являющийся своего рода продолжением вала руля. Он находится в постоянном зацеплении с роликом, закрепленном на валу сошки, которая, собственно, и передает усилие на рулевые тяги. Такая конструкция позволяет выворачивать колеса на большой угол и превосходно глушит удары и вибрацию, поступающие от колес.

Реечными рулевыми механизмами оснащают переднеприводные ВАЗы семейства «Самара» и «Лада». Их механизм имеет другую конструкцию. Тут все немного проще. Конец рулевого вала оснащен шестерней, которая, прижимаясь к специальной рейке, имеющей зубья на верхней стороне, заставляет ее двигаться в горизонтальном направлении. Эта конструкция отличается простотой, компактностью и высокой надежностью.

Оказывается, рулевую рейку можно ремонтировать (пример на видео)

Как заявляет компания производитель отечественной Лада Калина, ее рулевая рейка должна прослужить при правильной эксплуатации не мене 10-и лет. Но все мы прекрасно понимаем, что сложные дорожные условия в нашей стране вносят свои корректировки в продолжительность работы всех элементов и узлов автомобиля без поломок. Из-за этого автовладельцы должны знать, как подтянуть рулевую рейку.

Вообще на Лада Калина так называемая система рулевого управления если и выходит из строя, то в большинстве своем причиной тому служит езда по плохим дорогам, на которых присутствуют выбоины и ямы. Все это заставляет владельцев транспортных средств дополнительно расходовать деньги на ремонт, особенно когда требуется подтяжка рулевой рейки, однако данную процедуру можно выполнить и самостоятельно, о чем и расскажем сегодня.

Требования к системе рулевого управления

Система рулевого управления преобразует создаваемые водителем вращательные движения рулевого колеса в изменение угла поворота управляемых колес автомобиля. Конструкция и схема системы призваны обеспечить удобное и безопасное рулевое управление автомобиля во всех ситуациях и на всех скоростях. Вся система рулевого управления, от рулевого колеса и до управляемых колес, должна в этих целях обладать следующими свойствами.

Передача инициируемых водителем рулящих движений на рулевом колесе без люфта особенно важна при движении по прямой. Это гарантирует безопасное, неутомительное для водителя управление автомобилем, прежде всего на средних и высоких скоростях.

Поэтому рулевой механизм должен быть очень жестким. Это необходимо для обеспечения точной управляемости и преодоления отклонения от заданного угла поворота рулевого колеса под действием изменяющихся возвратных сил, возникающих, например, при изменении бокового ускорения.

Слабое трение в рулевом механизме позволяет водителю получать через реактивные силы тактильную обратную связь, дающую информацию о коэффициенте сцепления между дорогой и шинами. Слабое трение также помогает колесам выровняться для движения по прямой. В системах рулевого управления с мускульной энергией слабое трение обеспечивает небольшие движущие силы. В системах рулевого управления с усилителем оно повышает эффективность управления.

Кинематические параметры рулевого управления и конструкция управляемой оси автомобиля должны быть такими, чтобы водитель мог чувствовать величину сцепления между шинами и дорогой.

Требования к рулевому управлению

Требованиями к функционированию системы рулевого управления являются:

Легкое, безопасное рулевое управление автомобилем. Сюда, к примеру, относится тенденция рулевого управления автоматически возвращаться в положение прямолинейного движения при отпускании руля.

Максимально возможное демпфирование колебаний, передаваемых от колес автомобиля на рулевое колесо при движении по неровным дорогам. Но этот процесс не должен приводить к потере обратной связи в рулевом управлении.

Для обеспечения чистого качения колес и, соответственно, предотвращения их избыточного износа вся рулевая кинематика должна удовлетворять условию Аккермана. Это означает, что оси управляемых колес должны пересекаться в одной точке с осью задних колес (рис. «Условие Аккермана» ).

Достаточно жесткая схема всех компонентов рулевого механизма означает, что даже малые инициируемые водителем рулевые движения преобразуются в изменение направления управляемых колес, обеспечивая безопасную и точную управляемость автомобиля.

Угол поворота рулевого колеса от упора до упора по соображениям комфорта должен быть как можно меньше при парковке и движении с небольшой скоростью. Однако на средних и высоких скоростях рулевое управление не должно быть столь чувствительным.

Требования законодательства, предъявляемые к системам рулевого управления автомобилей

Требования законодательства, предъявляемые к системам рулевого управления автомобилей, описаны в международных правилах ECE-R79. К этим требованиям, наряду с базовыми функциональными требованиями, относятся максимально допустимые управляющие силы для исправной и неисправной систем рулевого управления. Эти требования регламентируют прежде всего поведение автомобиля и рулевого управления при въезде на круг и выезде с круга. Для автомобилей всех категорий: после отпускания рулевого колеса при движении автомобиля по окружности на скорости 10 км/ч, радиус поворота автомобиля должен увеличиться или как минимум остаться тем же.

Для автомобилей категории М1 (легковые автомобили с числом посадочных мест до 8): когда автомобиль в тангенциальном направлении выезжает из круга с радиусом 50 м на скорости 50 км/ч, в системе рулевого управления не должно возникать никаких необычных вибраций. В автомобилях категорий М2, М3, N1, N2 и N3 это поведение должно демонстрироваться на скорости 40 км/ч или, если это значение не достигается, то на максимальной скорости.

Это поведение также предписывается в случае неисправности у автомобилей с гидро- или электроусилителем рулевого управления. У автомобилей категории М1 это должно быть возможно в случае отказа сервопривода рулевого управления для въезда со скоростью 10 км/ч в течение 4 секунд в круг радиусом 20 м. Управляющее усилие на рулевом колесе не должно превышать 30 даН (табл. «Нормы рабочих усилий в системе рулевого управления» ).

Рулевой механизм

Предназначен для преобразования вращения вала рулевой колонки в поступательные движения элементов привода.

Наибольшее распространение на легковых автомобилях получили механизмы типа «шестерня-зубчатая рейка». Ранее же использовался еще один вид – «червяк-ролик», который сейчас в основном используется на грузовых авто. Еще один вариант для грузовиков – «винтовой».

«шестерня-рейка»

Распространение тип «шестерня-рейка» получил благодаря сравнительно простому устройству рулевого механизма. Состоит этот конструктивный узел из трех основных элементов – корпус, в котором размещается шестерня и перпендикулярно ей – рейка. Между двумя последними элементами имеется постоянное зубчатое зацепление.

Работает этот вид механизма так: шестерня жестко связана с рулевой колонкой, поэтому она вращается вместе с валом. Из-за зубчатого соединения вращение передается на рейку, которая при таком воздействии смещается внутри корпуса в ту или иную сторону. Если водитель вращает рулевое колесо влево, взаимодействие шестерни с рейкой приводит к тому, что последняя перемещается вправо.

Зачастую на авто применяются механизмы «шестерня-рейка» с фиксированным передаточным числом, то есть диапазон поворота рулевого колеса для изменения угла колес одинаков при всех их положениях. Для примера, предположим, что для поворота колес на угол 15° необходимо сделать 1 полный оборот руля

Так вот, неважно, в каком положении находятся управляемые колеса (крайнее, прямолинейное), для поворота на указанный угол придется сделать 1 оборот

Но некоторые автопроизводители устанавливают на свои авто механизмы с меняющимся передаточным числом. Причем достигается это достаточно просто – изменением угла положения зубьев на рейке в определенных зонах. Эффект от этой доработки механизма такой: если колеса стоят прямо, то для изменения их положения на те же 15° (пример) требуется 1 оборот. Но если они находятся в крайнем положении, то из-за измененного передаточного числа, колеса повернуться на указанный угол уже через пол-оборота. В результате диапазон поворота руля «от края до края» значительно меньше, чем в механизме с фиксированным передаточным числом.

Рейка с переменным передаточным числом

Помимо простоты устройства тип «шестерня-рейка» используется еще потому, что в такой конструкции возможна реализация исполнительных механизмов гидроусилителя (ГУР) и электроусилителя (ЭУР), а также электрогидравлического (ЭГУР).

«червяк-ролик»

Следующий тип – «червяк-ролик», менее распространен и на легковых авто сейчас практически не используется, хотя его можно встретить на автомобилях ВАЗ классического семейства.

В основе этого механизма положена червячная передача. Представляет червяк собой винт с резьбой особого профиля. Этот винт располагается на валу, соединенном с рулевой колонкой.

С резьбой этого червяка контактирует ролик, соединенный с валом, на который посажена сошка – рычаг, взаимодействующий с элементами привода.

Червячный рулевой механизм

Суть работы механизма такова: при вращении вала, винт вращается, что приводит к продольному перемещению ролика по его резьбе. А поскольку ролик установлен на валу, то это смещение сопровождается поворотом последнего вокруг своей оси. Это в свою очередь приводит к полукруговому движению сошки, которая и воздействует на привод.

От механизма типа «червяк-ролик» на легковых авто отказались в пользу «шестерни-рейки» из-за невозможности интегрировать в него гидроусилитель (на грузовых авто он все же имелся, но исполнительный механизм был вынесенным), а также достаточно сложной конструкции привода.

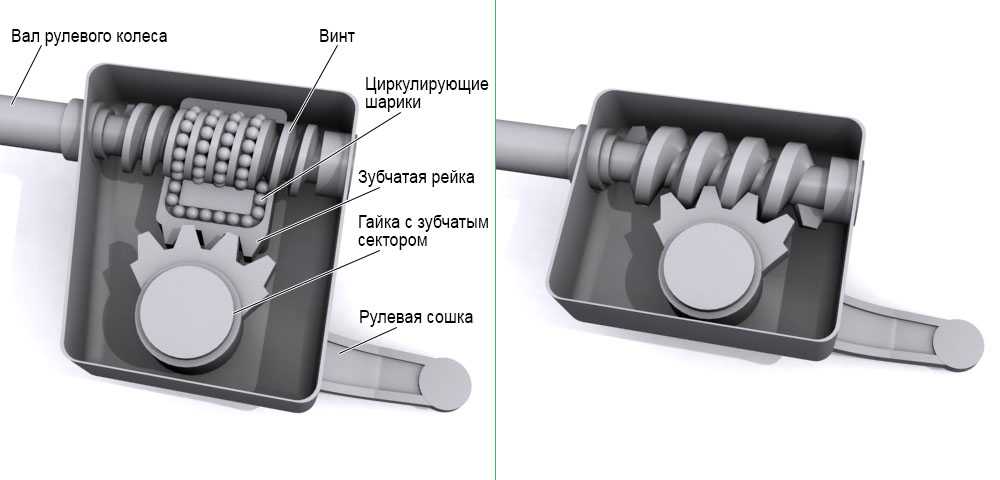

Винтовой тип

Конструкция винтового механизма – еще сложнее. В ней также имеется винт с резьбой, но контактирует он не с роликом, а со специальной гайкой, на внешней стороне которой нанесен зубчатый сектор, взаимодействующий с таким же, но сделанным на валу сошки. Также существуют механизмы с промежуточными роликами между гайкой и зубчатым сектором. Принцип же действия такого механизма практически идентичен червячному – в результате взаимодействия вал проворачивается и тянет сошку, а та в свою очередь – привод.

Винтовой рулевой механизм

На винтовой механизм можно установить гидроусилитель (гайка выполняет роль поршня), но на легковых авто он не применяется из-за массивности конструкции, поэтому и используется он только на грузовиках.

Конструкция и виды рулевого привода

Устройство привода рулевой рейки К приводу относятся все элементы, находящиеся между рулевым механизмом и управляемыми колесами. Структура узла зависит от типа используемой подвески и рулевого механизма.

Рулевой привод механизма “шестерня-рейка”

Данный вид привода, входящий в состав рулевой рейки, получил наибольшее распространение. Он состоит из двух горизонтальных тяг, рулевых наконечников и поворотных рычагов стоек передней подвески. Рейка с тягами соединяется при помощи шаровых шарниров, а наконечники фиксируются стяжными болтами либо при помощи резьбового соединения.

Также следует заметить, что с помощью рулевых наконечников регулируется схождение колес передней оси.

Привод с механизмом типа «шестерня – рейка» обеспечивает поворот передних колес автомобиля на разные по величине углы.

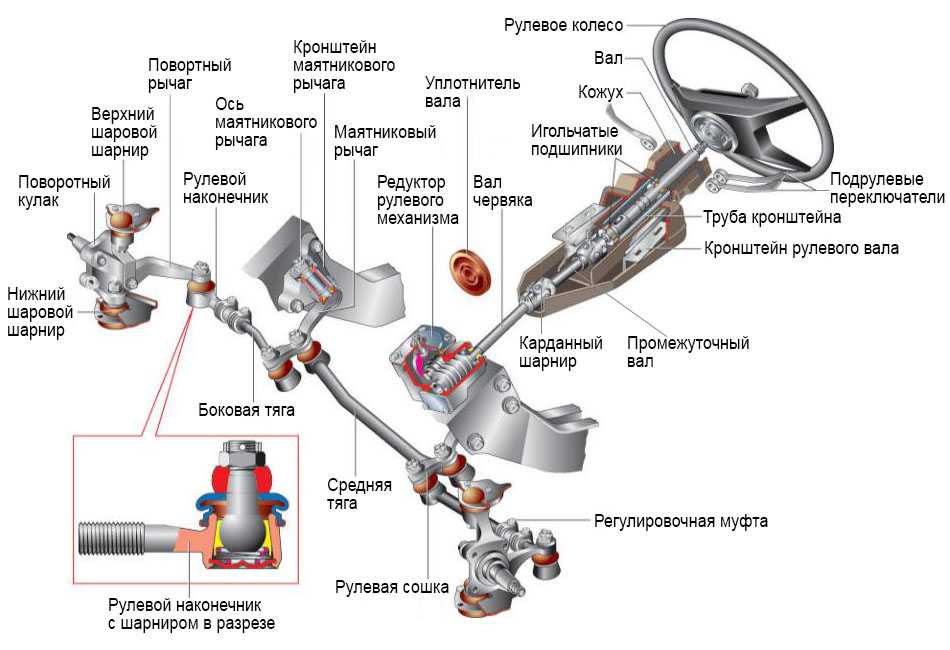

Рулевая трапеция

Рулевая трапеция с разрезной тягой Рулевая трапеция обычно применяется в рулевом управлении с червячным или винтовым механизмом. Она состоит из:

боковых и средней тяг;
маятникового рычага;
правого и левого поворотного рычага колес;
рулевой сошки;
шаровых шарниров.

Каждая тяга имеет на своих концах шарниры (опоры), которые обеспечивают свободное вращение подвижных деталей рулевого привода относительно друг друга и кузова автомобиля.

Рулевая трапеция обеспечивает поворот управляемых колес на разные углы. Нужное соотношение углов поворота осуществляется путем подбора угла наклона рычагов относительно продольной оси автомобиля и длины рычагов.

Исходя из конструкции средней тяги трапеция бывает:

с цельной тягой, которая применяется в зависимой подвеске;
с разрезной тягой, используемой в независимой подвеске.

Также она может отличаться по типу расположения средней тяги: перед передней осью либо после нее. В большинстве случаев рулевая трапеция применяется на грузовых автомобилях.

Рулевой наконечник с шаровым шарниром

Шаровый шарнир Шаровой шарнир сделан в виде съемного наконечника рулевой тяги, в его состав входят:

корпус шарнира с заглушкой;
шаровой палец с резьбой;
вкладыши, которые обеспечивают вращение шарового пальца и ограничивают его перемещение;
защитный кожух (“пыльник”) с кольцом для фиксации на пальце;
пружина.

Шарнир выполняет передачу усилия от рулевого механизма к управляемым колесам и обеспечивает подвижность соединения элементов рулевого привода.

Шаровые опоры воспринимают все удары от неровностей дорожной поверхности и потому подвержены быстрому износу. Признаками износа шаровых опор являются люфт и стук в подвеске при проезде неровностей. В этом случае неисправную деталь рекомендуется заменить на новую.

По способу устранения зазоров шаровые шарниры подразделяются на:

саморегулируемые – они не требуют регулировок в процессе эксплуатации, а появившийся в результате износа деталей зазор выбирается благодаря поджиманию головки пальца с помощью пружины;
регулируемые – в них зазоры между деталями устраняет затяжка резьбовой крышки;
нерегулируемые.

Демонтаж рулевой рейки ВАЗ 2109, 2110

Автомобиль должен быть обездвижен – для этого он ставится на ручник и под колеса кладутся упоры.

Далее передок автомобиля выдомкрачивается с обеих сторон и снимаются передние колеса.

Затем отворачиваются болты крепления шаровых опор механизма к поворотным кулакам. Далее опоры нужно вытянуть из посадочных мест, для этого используется съемник.

Следующим этапом будет откручивание болта крепления рулевой колонки к валу шестерни механизма. Располагается он в салоне возле пола, в месте вхождения вала колонки в пол. Болт выкручивается полностью и извлекается.

Затем нужно открутить болты скоб, которыми механизм крепится к задней стенке. Скобы тоже снимаются. После этого нужно потянуть механизм вниз и на двигатель, чтобы снять вал шестерни с посадочного места в валу колонки.

Разъединив механизм с рулевой колонкой, можно извлечь его через технологическое отверстие в подкрылках, через которые выходят рулевые тяги.

После извлечения рулевого механизма, он зажимается в тисках, затем откручиваются болты крепления рулевых тяг, и они снимаются.

Если производится замена рулевого механизма, то берется новый механизм, к нему присоединяются рулевые тяги и он устанавливается на место.

Переборка рулевой рейки

1. При помощи бокорезов или любого другого подходящего инструмента перекусываются пластиковые хомуты по бокам защитного кожуха.

После этого кожух легко снимается. Осматриваем его на наличие повреждений. Наличие надрывов или трещин недопустимо, так как через них попадает вода и пыль внутрь реечного механизма.

2. Боковые защитные колпаки крепятся также пластиковыми хомутами. После перекусывания хомута колпаки легко стаскиваются. Проводится их визуальный осмотр на наличие повреждений.

3. Не будет лишним проверить рулевую рейку на износ в паре шестерня-река. Для этого рукой придерживаем рейку в месте крепления тяг и пробуем проворачивать валик механизма влево-вправо. Наличие люфта может означать износ или неправильную регулировку в этом узле.

4. Для дальнейшей работы понадобится специализированный ключ для автомобилей ВАЗ. Он обычно продается в варианте приспособления двойного назначения: с одной стороны – восьмигранник для регулировки рейки или выкручивания регулировочного винта, с другой – для натяжения ролика ГРМ.

Если регулировка рулевой рейки или ее разборка не проводилась, то провернуть регулировочный винт в первый раз достаточно сложно. В условиях завода-изготовителя после регулировки этот винт кернится.

5. После откручивания вынимаем уплотнительное и стопорное кольца, пружинку и упор. Упор – одна из двух точек опоры самой рейки в корпусе. Поэтому от его состояния напрямую зависит работоспособность всего механизма.

Рабочая поверхность должна быть гладкой, без задиров и прочих повреждений. Уплотнительное колечко также не должно иметь повреждений.

6. Чтобы дальше разобрать рулевую рейку, необходимо снять пыльник рулевого механизма. Он плотно посажен на корпусе, специальных креплений нет. Его так же осматриваем на наличие трещин или любых других повреждений.

7. Вынимаем стопорную шайбу. Отвинчиваем гайку подшипника. Для этого понадобится специальный восьмигранный ключ.

Затем вынимаем уплотнительное кольцо и шайбу.
Далее, нужно извлечь вал рулевого механизма. Он посажен не сильно плотно, поэтому хватает небольшого усилия.
Проверяется состояние шарикового подшипника.
Если подшипник изношен, его необходимо заменить. Он плотно посажен на вал.
Старый можно сбить при помощи наставки или аккуратными ударами молотком по наружной обойме.
Новый напрессовать через трубчатую наставку в тисках или на прессе.
Забивать новый подшипник не рекомендуется, так как это негативно отразится на его ресурсе.

8. Вынимаем опорный игольчатый подшипник. Для этого отверткой или шилом аккуратно приподнимаем его и вытаскиваем из своего посадочного места. Если он также имеет признаки износа, закладываем в паз новый подшипник.

9. Вынимаем саму рейку. После разборки рулевого механизма и демонтажа упора она легко выходит из корпуса. Здесь ее нужно очистить от остатков старой смазки и внимательно осмотреть.

Зубья не должны иметь сколов и других повреждений. На самом валу рейки не должно быть задиров и участков, где происходило трение металла по металлу. При наличии подобных дефектов необходима замена рулевой рейки.

10. Демонтируется втулка. Для снятия нужно сначала сдвинуть ее с посадочного места. Подцепив ее плоской отверткой за край с одного из краев корпуса, нужно слегка надавить до отсоединения от посадочного паза.

После этого втулку можно аккуратно смять в корпусе и вытащить через отверстие для крепления тяг.

Втулка является одним из самых слабых мест в конструкции рулевой рейки. Пластиковый материал изнашивается интенсивнее металла, и появляются люфты.

11. Замена втулки рулевой рейки начинается с установки на новую втулку колец . После этого втулка просовывается через боковое отверстие в корпус до тех пор, пока не упирается в стопорный бортик.

Далее отверткой осторожно подворачивается втулка через отверстие для крепления тяг до установки в свое рабочее положение. Чаще всего рулевая рейка стучит именно по причине разбитой втулки

После разборки все элементы промываются в растворителе или любом другом жидкостном составе для промывки замасленных деталей

12. После разборки все элементы промываются в растворителе или любом другом жидкостном составе для промывки замасленных деталей.

Диагностика неисправностей, первичный осмотр

Плановые технические работы помогут значительно снизить риск неожиданной поломки, однако непредвиденная ситуация может застать в любой момент. Так какие же признаки в поведении автомобиля говорят о неисправности механизма управления?

Вращение руля стало затруднительно (тугой поворот) или его и вовсе заедает.
Большой люфт руля.
При вращении руля в области рейки что-то стучит или же слышен скрежет.
При непосредственном осмотре заметна смазка, вытекающая из-под уплотнителей.

Конечно, проблема может возникнуть и в других элементах, узлах, но, как правило, осмотр начинают именно с рулевой рейки. Замена рулевой рейки ВАЗ 2109 нам грозит, или лишь ремонт рейки — покажет детальный осмотр конструкции. Правда, для этого придется провести её полное демонтирование. Процесс не очень сложный, но времени и терпения для проведения подобных работ у вас должно быть с избытком. Ремонт придется проводить под поднятым передком, поэтому дополнительно позаботьтесь о надежной фиксации автомобиля домкратом и башмаком. Хотя обойтись можно и смотровой ямой или эстакадой.

Изначально необходимо добраться непосредственно до рейки. Процесс это трудоёмкий, ведь предварительно потребуется отсоединить адсорбер газов (конструкция для очистки и осушки газа), отодвинуть и зафиксировать провода препятствующие обзору. Выровняв положение колес рулем в направлении «прямо», ищем шлицевое соединение (в районе педалей) и выкручиваем из него болт. Далее следует очистка гаек рулевых тяг от грязи и их отвинчивание. Автомобилисты с опытом рекомендуют проводить снятие конструкции «картер плюс рулевая тяга», а после в тисках комфортно работать с конструкцией. Итак, рулевую рейку извлекли, зажали в тисках, начинаем изучать дефекты.

В зависимости от результата осмотра должно стать ясно, удастся ли отремонтировать конструкцию, или замена рулевой рейки на ВАЗ 2109 — это единственное решение. Первый вариант выйдет значительно дешевле.

Снятие рулевой рейки

Для того чтобы извлечь рейку, необходимо:

поднять перед и снять колеса;
открутить и снять рулевые наконечники;
отсоединить рулевой вал в салоне;
открутить крепление рулевой рейки и вывести ее в сторону;

Разборка

Для разборки рулевой, понадобятся «спец ключи» (они же используются для регулировки).

Начинать необходимо со следующего:

снять рулевые тяги (предварительно пометив или запомнив сторону);
снять резиновый пыльник и резиновый наконечник;
открутить регулировочную и упорную втулки и вытащить валы;
извлечь пластиковую втулку, изнутри корпуса;
очистить валы, детали и корпус от смазки и грязи;

Ремонтируете ли вы электрические рулевые рейки на мазда 6?

Добрый день. Да ремонтируем в течении одного дня.

В последнее время стал слышать стук в рулевой рейке. Это нормально? Можно самому как-то исправить?

Нет, такого быть не должно. По поводу самостоятельного ремонта таких важных механизмов – мы всегда против. Не только потому, что заинтересованы в предоставлении услуг, но и потому, что затем нам придется исправлять Ваши ошибки при самостоятельном ремонте, а это куда тяжелее. При стуках в рейке, для того, чтобы определить причину, нужно ее изначально полностью разобрать. Только зная, как должен быть устроен механизм, можно заметить его неисправность. Не каждый даже самый опытный водитель достаточно осведомлен во внутреннем строении рейки.

Руль стал плохо поворачиваться, больше нет плавности. Что это – износ деталей со временем или поломка рулевой рейки?

Дистанционную диагностику мы еще проводить не научились. Это может говорить как о первой озвученной Вами ситуации, так и сигнализировать о серьезной поломке. В автосервисе в случае временного износа Вам могут предложить проведение процедуры реставрации рейки. При этом механизм разбирается, а все устаревшие детали меняются на полностью новые. В случае необходимости ремонта мастер разберет рейку и решит, что и как менять или ремонтировать.

Как понять, что рулевую рейку нужно отремонтировать?

Так как с ее работой Вы контактируете непосредственно при вождении автомобиля, зафиксировать поломку не будет слишком трудно. Если не во время очередной диагностики, то во время управления автомобилем, Вы заметите шумы или стуки, люфты в рейке. Это служит прямым сигналом к визиту в автосервис.

Процесс съема узла

Вы не сможете провести диагностику, если не демонтируете механизм. Это достаточно трудоемкая работа, связанная с разборкой сразу нескольких узлов. Существует несколько способов демонтажа, приведем один из них:

Зафиксируйте автомобиль так, чтобы его передняя часть была выше задней. Установите под колеса башмаки, чтобы он не сдвинулся с места. Снимите передние колеса.
Чтобы у вас был полный доступ к рулевой рейке, отключите провода и адсорбер газов. Отведите эти детали в сторону.
Рулем выровняйте колеса и около педалей открутите болт шлицевого соединения. Для этого вам потребуется накидной ключ или карданная головка.
Очистите гайки рулевых тяг от грязи, после чего начните скручивать их плоскогубцами, а потом снимите их до конца накидным ключом.
Съемником демонтируйте тяги.
От картера рулевой рейки открутите тяги. Можно снять из вместе с картером, а окончательно их разобрать в тисках.
Рейку вытащите через колесную арку. Очистите ее от загрязнений и зажмите в тисках для последующего ремонта.

Он отнимет у вас немало времени, но сэкономит деньги.

Демонтаж рулевой рейки ВАЗ 2109, 2110

Автомобиль должен быть обездвижен – для этого он ставится на ручник и под колеса кладутся упоры.

Далее передок автомобиля выдомкрачивается с обеих сторон и снимаются передние колеса.

Неисправности, их признаки

Неисправностей, которые могут возникнуть с самим механизмом не так уж и много. Однако они могут возникнуть не только с ним, но и остальными элементами рулевого управления – тягами, шаровыми опорами, рулевой колонкой.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Не работает печка Лада Приора – причины, способы устранения неисправностей

Поэтому при их появлении следует проверять все элементы.

• Увеличение свободного хода руля может указывать на износ зубчатого сектора из-за попадания пыли и грязи внутрь механизма, а также увеличение зазора между рейкой и ее упором. В таком случае уменьшается зацепление рейки с шестерней. Также такая неисправность может указывать на износ сайлентблоков рулевых тяг или послабление крепления шаровых опор в поворотном кулаке;

• Стуки и шум со стороны рулевого управления при движении может указывать на появление зазора между упором и рейкой, износ пластиковой втулки рейки. Стук также может появиться из-за сильного износа сайлентблоков тяг, шаровых опор, или в случае послабления крепления вала шестерни к валу рулевой колонки;

• Тугое вращение руля обычно указывает на повреждение втулки рейки, повреждение подшипника вала шестерни. Но виной также могут быть шаровые опоры, подшипники стойки подвески.

Перед началом ремонтных работ сначала следует определить, какой из элементов неисправен.

Если рулевые тяги, шаровые опоры и рулевая колонка подозрений не вызывают, то следует искать причину в самом механизме. Но для этого он должен быть извлечен с автомобиля.

Протяжка и устранение люфта рулевой рейки Ваз 2109

Причинами люфта или стука могут служить:

ослабление крепления рулевой рейки;
естественный износ передающей пары;
износ шаровых шарниров рулевых тяг и так далее.

Предупреждаю о том, что подтяжка рулевой рейки может и не решить проблему с люфтом. Степень износа деталей может показать только вскрытие. Но всегда надо начинать с простого, т.е. с подтяжки.

Что понадобится? Спец ключ — есть во многих магазинах автозапчастей. Свой я взял за 55руб.

Далее открываем капот и добираемся до регулировочного винта снизу рейки.

Убираем резиновую пипку/заглушку и без фанатизма пробуем немного (мне хватило половины оборота) закрутить регулировочный винт. Попутно дергаем за рулевую тягу. Ловим момент когда бряконье пропадает. Далее следует прокатиться и удостоверится в легкости руля и возвращении его из поворота в прямое положение.

Туговато — ослабляем немного винт. Как правило первая подтяжка рейки помогает избавится от стука и люфта.

Конечно, капитальный ремонт необходим не в каждом случае, так же не всегда нужна замена комплектующих частей, потому что:

На ваз 2109 рулевая рейка регулируется, и если знать, каким образом подтянуть механизм рулевой рейки, тогда можно убрать стуки рулевого управления без каких-либо денежных вложений вообще
Это возможно, конечно, если стуки вызваны эксплуатационным либо заводским люфтом управления
Для регулировки вам следует воспользоваться эстакадой либо смотровой ямой, отыскать под слоем грязи регулировочную гайку, затем, воспользовавшись специальным ключом «17» ее подкрутить

Причины

Есть три основные причины, которые приводят к необходимости проведения такого мероприятия как замена рулевых наконечников.

Причина

Особенности

Время никого не щадит, потому по мере завершения эксплуатационного срока, разбавленного далеко не идеальными дорожными условиями, наконечник изнашивается. Он постоянно вращается, а износ вращающихся, подвижных элементов вполне естественный. Потому когда вы знаете, что эксплуатационный период ваших старых наконечников подходит к концу, рекомендуем более пристально за ними следить. Отказать они могут в любой момент

Точно как в случае с шаровой опорой, наконечники рулевых тяг у отечественных девяток заключены в защитный пыльник. Во время эксплуатации этот защитный кожух не редко рвется, что приводит порой к достаточно печальным последствиям. К примеру, если внутрь пыльника попадет грязь, пыль, мусор, это спровоцирует еще более быстрый износ деталей. А потому наконечники точно не проживут весь положенный срок жизни

Недостаточно количество смазывающего материала

К чему приводит трение, когда отсутствует смазка? Правильно, ни к чему хорошему. Потому если наконечники имели небольшое количество смазки, очень скоро она израсходуется и уже не сможет выполнять свои функции. Как результат, элементы рулевой системы изнашиваются и требуют срочной замены

Как ни крути, но при любых обстоятельствах замена концевиков рулевых тяг — дело времени. Чтобы продлить это время между заменами, приобретайте только качественные изделия.

Демонтаж

Вам не удастся оценить текущее состояние рулевой рейки, если не демонтируете устройство.

Не существует оптимального способа демонтажа рулевой рейки, поскольку процесс в любом случае сопряжен с достаточно трудоемкой, длительной работой, предусматривающей разборку множества узлов.

Подвесьте переднюю часть автомобиль с помощью домкрата, чтобы иметь возможность снять передние колеса. Обязательно тщательно продумайте меры безопасности, поставьте противокаты, башмаки, чтобы машина не сдвинулась с места в процессе ремонта рейки.
Отсоедините адсорбер газов, отключите провода и отведите их в сторону. Так вы обеспечите себе полноценный доступ к рулевой рейке.
Открутите болт от шлицевого соединения. Перед этим обязательно выровняйте колеса с помощью руля. Болт располагается около педалей. Для демонтажа крепежа используйте карданную головку или же простой накидной ключ.
Зачистите крепежные гайки рулевых тяг от скопившихся загрязнений, после чего расшплинтуйте их, используя плоскогубцы. С помощью накидного ключа открутите гайки.
С помощью специального съемника отсоединяются тяги.
Далее открутите тяги от картера рулевой рейки. Однако специалисты рекомендуют демонтировать картер с тягами вместе, поскольку в тисках процесс снятия оказывается намного проще.
Когда вы освободите рейку, извлеките ее из-под автомобиля через колесную арку. Зачистите, промойте и зажмите в обычных тисках.

Теперь перед вами стоит выбор — полностью заменить рулевую рейку или попробовать ее отремонтировать. Второй вариант займет больше времени, однако позволит сэкономить внушительную сумму денег.

Демонтаж рулевой колонки

Если после регулировки проблема с рейкой не исчезла, придется ее разбирать и ремонтировать. Но для этого ее нужно снять. Существует два метода демонтажа: с рулевыми тягами и без них. Последний способ предпочтительней, так как требует гораздо меньше времени. Перед тем как снять рулевую рейку на ВАЗ-2110, переднюю часть машины нужно поддомкратить с обеих сторон. Это необходимо для того, чтобы разгрузить тяги.

В салоне, в районе блока педалей, нужно открутить болт кардана рулевого вала. После этого переходим в моторный отсек и откручиваем 2 болта крепления тяг, предварительно отогнув стопорную пластину. Затем нужно открутить 4 болта фиксации рулевой колонки к кузову автомобиля. Когда это будет сделано, снимаем колонку и извлекаем ее через проем левой колесной арки.

Непосредственно реализация

Для начала все разбираем, моем и приступаем к нарезке фрагментов нужной длинны. В качестве сухаря выступит ПВХ труба диаметром 5 см, ее мы нарежем и уложим в четыре слоя. Длина импровизированных втулок составляет 24 см, поэтому вам не нужно ничего подгонять, все проверено на личном опыте :).

По центру трубы необходимо удалить полоску шириной порядка 3,5 см. Это необходимо для того, чтобы во время установки сухарь мог сжаться по форме рейки.

Когда первый фрагмент вырезан можно приступать к установке. Аккуратно сжимаем сухарь и заталкиваем вовнутрь таким образом, чтобы нигде ничего не выпирало и не торчало, так как в процессе эксплуатации — это может создать немало проблем.

4. Второй сухарь вырезаем аналогичным образом. Единственный нюанс, и его нужно учитывать, это то, что каждый новый пластиковый элемент будет сжиматься больше, поэтому полоска, которую вырезаем по центру должна быть шире предыдущей. После того как вырезали устанавливаем второй фрагмент на место. При необходимости все аккуратно подрезаем, используя острый нож.

Аналогичным образом изготавливаются и устанавливаются 3-й и 4-й сухари. У вас должно получиться примерно, как на фото. Также важный момент — это сделать так, чтобы края трубы не выступали в рабочем окне рейки, и не препятствовали свободному движению рулевых тяг и валу.

Когда вы установите последний фрагмент, свободный ход между корпусом и валом станет именно такой как нам нужно, как говорится тютелька в тютельку. Для лучшего результата добавляем необходимое количество графитовой смазки, меняем неисправные детали (сальники, наконечники, и т. д.), если в этом есть необходимость, после чего производим сборку в обратной последовательности.
