Ремонт рулевой рейки ваз 2114 и ее регулировка

Оказывается, рулевую рейку можно ремонтировать (пример на видео)

Как заявляет компания производитель отечественной Лада Калина, ее рулевая рейка должна прослужить при правильной эксплуатации не мене 10-и лет. Но все мы прекрасно понимаем, что сложные дорожные условия в нашей стране вносят свои корректировки в продолжительность работы всех элементов и узлов автомобиля без поломок. Из-за этого автовладельцы должны знать, как подтянуть рулевую рейку.

Вообще на Лада Калина так называемая система рулевого управления если и выходит из строя, то в большинстве своем причиной тому служит езда по плохим дорогам, на которых присутствуют выбоины и ямы. Все это заставляет владельцев транспортных средств дополнительно расходовать деньги на ремонт, особенно когда требуется подтяжка рулевой рейки, однако данную процедуру можно выполнить и самостоятельно, о чем и расскажем сегодня.

Рулевые наконечники: признаки неисправности


Новый набор наконечников для рейки ВАЗ Рулевые наконечники заменяют при наблюдении следующих симптомов: при движении по неровностям, при ускорении движения, торможении ощущается стук, руль начинает вибрировать и трястись, в рулевой тяге замечены люфты, наблюдается отдача в педаль газа. Полностью проверить исправность наконечников можно при проверке целостности пыльников и пр.

Поскольку эти детали влияют на развал-схождение, их необходимо вовремя заменять, чтобы не начала неравномерно стираться резина.

Рулевые наконечники меняют сразу с обеих сторон (если один ломается, то через некоторое время сломается и другой).

При выполнении ремонтных работ по замене наконечников ВАЗ 2114 используют такие инструменты:

  • Ключ на «19», ключ на «24», ключ на «27».
  • Штангенциркуль.
  • Выпрессовочный съемник или монтажка.
  • Молоток.
  • Тормозная жидкость или химическое средство WD-40.

Все работы, связанные с заменой наконечников на ВАЗ 2114, можно выполнять или на подъемнике, или, как в данном случае, воспользоваться домкратом.

Замена

Выпрессовка наконечника рулевой тяги Замена рулевых наконечников предполагает выполнения таких действий:

Машина фиксируется в неподвижном состоянии (при помощи противооткатных упоров и ручного тормоза);
Автомобиль подымается на высоту, снимается колесо со стороны, где будет производиться замена;
Руль поворачивается максимально до упора в противоположную сторону колесу (влево или вправо, смотря где производится ремонт);
Дальше нужно вынуть шплинт, применяя ключ на «19», открутить гайку крепления наконечника;
Пользуясь специальным инструментом, следует выпрессовать палец из рычага. При отсутствии инструмента можно применить молоток или монтажку;
Также делаются замеры углов при помощи штангенциркуля, чтобы ускорить монтаж колес;
Фиксируя положение муфты ключом на «24», надо открутить контргайку ключом на 27 (вращения по часовой стрелке). Она часто бывает закручена намертво (возможно, заржавела, прикипела). Чтобы гайка начала откручиваться, следует брызнуть на нее тормозной жидкостью или химическим средством WD-40

Также можно применить молоток – осторожно постучать им по гайке;
Рулевой наконечник надо отвернуть универсальным ключом, двигаясь против часовой стрелки; Откручивание наконечника от поворотного кулака

Затем на ВАЗ 2114 устанавливается новый рулевой наконечник, детали предварительно промазываются моторным маслом;
Монтаж производится при соблюдении обратного порядка.

Такие манипуляции помогают убрать стуки и поскрипывание, а также улучшить управление автомобилем. Если после замены управление автомобилем неудовлетворительное, и наоборот, только ухудшилось, нужно отрегулировать схождение колес. Иногда специалисты советуют выполнять комплексную замену: заменить рулевые наконечники и рулевые тяги, так как ресурс у них приблизительно одинаковый.

Чтобы предотвратить возникновение подобных неисправностей, рулевые наконечники следует менять хотя бы раз в год.

Каждый автовладелец хочет, чтобы его машина не подводила в ответственные моменты, доставляла минимум проблем и приносила максимум пользы. Но это напрямую зависит от того, как владелец ухаживает, следит, вовремя ремонтирует свой автомобиль.

Один из наиболее важных узлов, влияющих на безопасность, является рулевое управление. Выполнять ремонт рулевых реек приходится не так часто владельцам ВАЗ 2114, поскольку эти агрегаты имеют достаточно продолжительный срок службы

Но ряд факторов и время приводят к тому, что приходится обращать самое непосредственное внимание на рулевые, своевременно диагностировать неполадку и оперативно ее устранять

Сегодня поговорим о том, как выполнить ремонт этого узла своими руками, а также какие мероприятия позволят вернуть к жизни вашу немного износившуюся рулевую рейку.

Ремонт рейки

Ремонт рейки нужно начать с ее регулировки. Скорее всего после регулировки все стуки исчезнут. Если не поможет — придется ее разбирать и менять детали.

Регулировка

Отрегулировать рейку ВАЗ 2114 можно следующим образом: прямо на машине или сняв ее. Второй способ нужен после ремонта. Автомобиль должен стоять на смотровой яме, в качестве альтернативы можно использовать подъемник. Регулировка выполняется следующим образом:

  1. ВАЗ 2114 нужно поставить на стояночный тормоз, зафиксировав задние колеса;
  2. Далее следует отключить минусовую клемму с аккумуляторной батареи и заблокировать рулевое колесо;
  3. Производителем была предусмотрена специальная регулировочная гайка, при помощи которой можно быстро наладить узел. Находится этот элемент на стороне крепления детали, повернутой к кузову автомобиля;
  4. Если наладка выполняется редко, то на регулировочной гайке будет большой слой грязи – его нужно удалить при помощи чистящего средства. Регулировка выполняется при помощи специального ключа.

Если регулировка выполнена правильно, то при повороте тяг не должно быть люфта. В самом рулевом колесе ВАЗ 2114 люфт должен составлять около 15 градусов. «Баранка» должна вращаться без закусываний и дополнительных усилий. Если руль сам возвращается в исходное положение, то наладка выполнена правильно. Повторить вышеописанную работу нужно после 500-800 километров пробега.

Разборка и замена деталей

Когда все проблемные крепления смазаны, можно начинать работу:

  1. Переднюю часть ВАЗ 2114 необходимо поднять и провести демонтаж колес. После этого появится доступ к рулевым наконечникам, которые тоже нужно снять;
  2. Далее нужно переместиться в салон и отсоединить там рулевой вал. Теперь необходимо открутить гайки крепления к кузову автомобиля. После снятия всех элементов крепления деталь следует отвести в сторону и потянуть на себя;

Рулевая рейка ВАЗ 2114 является механизмом, который обеспечивает управляемость автомобилем и его безопасность. Если появились дефекты — стук, люфт, то это первые признаки того, что необходимо произвести ремонт. Причин, по которым выходит из строя рейка ВАЗ, достаточно много. Например, езда по бордюрам и неровной дороге.

В таких условиях нагрузки, действующие на узел, очень высокие, что приводит к быстрому износу деталей рулевой рейки. Обычно стук является предвестником ремонта. Возникает он исключительно при езде, но в тех случаях, когда поломка была запущена, он может проявить себя и при вращении руля на месте.

Перед началом ремонта необходимо приобрести ремкомплект рулевой рейки, который продается в трех исполнениях. Если узел не подлежит восстановлению, то разумнее окажется замена рулевой рейки ВАЗ 2114. При появлении небольшого люфта может не потребоваться разборка и замена комплектующих, достаточным окажется подтянуть рейку.

Работа занимает довольно малое количество времени, необходима лишь смотровая яма. При помощи ключа на 17 нужно вкрутить регулировочный болт на рулевой рейке. Это поможет избежать от дорогостоящего ремонта и избавиться от большого люфта. Но если же это не помогает, придется разбирать весь узел или заменять его.

Регулировка рулевой рейки без снятия

Если вы не можете решить, как подтянуть рулевую рейку на ВАЗ 2110, рекомендуем ознакомиться со вторым вариантом — без снятия.

Для этого метода вооружитесь специальным гаечным ключом, который выполнен в виде восьмигранника, размером на 17 мм.

Выполнять подтяжку рулевой на «десятки» следует исключительно в тех случаях, когда во время работы рулевого механизма наблюдаются стуки. Просто так выполнять работу без реальной потребности не стоит.

  1. Заедьте на смотровую яму или поднимите автомобиль на подъемнике.
  2. Снимите защиту двигателя, возьмите плоскую отвертку и поднесите хорошее освещение под автомобиль.
  3. Найдите заднюю часть подрамника в задней части рулевой рейки. Там рейка и вал должны пересекаться. В том месте располагается регулировочная гайка. Не перепутайте ее с пробкой регулировочной гайки. Это распространенная ошибка новичков.
  4. Если ранее рулевой механизм был нетронутым, на гайке будет присутствовать заглушка зеленого цвета. Она выполняет функции стопора и ее монтируют непосредственно на заводе.
  5. Плоской отверткой удалите заглушку. Наверняка она сломается, но ничего страшного в этом нет.
  6. Удалив стопор, берите в руки специализированный регулировочный ключ, выполните зажим, двигаясь по часовой стрелке. Не зажимайте до упора. Степень зажатия напрямую зависит от силы стуков при движении.
  7. Ключ проверните градусов на 10, проверьте рейку на предмет люфта. Если он присутствует, прижмите еще. За раз крутить более чем на 15 градусов не рекомендуется.
  8. Проверить степень зажатия достаточно легко. Возьмите рейку, поверните ее резко в одну и другую сторону. Если никаких посторонних шумов при этом не наблюдается, рейка затянута хорошо.
  9. Пытаться установить на место стопор не имеет смысла, даже если вам удалось его сохранить в целостности. Никакой пользы он в себе не несет.

Видео

Мы разобрались, как можно отрегулировать рулевую рейку на ВАЗ 2110 со снятием и без снятия. Какой вариант привлекательнее для вас — решайте сами. Снимая рейку, можно дополнительно выполнить некоторые другие работы, проверить состояние агрегатов, узлов, что-то заменить, подтянуть.

Очевидно, что самостоятельно выполнить регулировку более чем реально. Единственный нюанс — это поиск специализированного ключа регулировки именно под автомобиль ВАЗ 2110. Без него вы ничего сделать не сможете, аналогов среди подручного инструмента не существует. Стоит он не дорого, потому переживать не стоит. Но и пережимать тоже.

Регулировка рулевой рейки ВАЗ 2110, 2111 и 2112

Если на ВАЗ 2110 стучит рулевая рейка, не спешите огорчаться. Возможно решить проблему поможет ее регулировка. А Вы знаете, как подтянуть рейку на «десятке» своими руками без снятия?

Чтобы подтянуть рулевую рейку ВАЗ 2110 потребуется специальный ключ восьмигранник «на 17». Чтобы найти регулировочную гайку подъемник или яма не потребуется, добраться до гайки можно просунув руку под вакуумный усилитель тормозов и нащупать углубление для ключа в этом месте:

На двигателях ВАЗ 2112 добраться до регулировочной гайки можно следующим образом: Подтяжка рулевой рейки ВАЗ 2110 производится против часовой стрелки (если смотреть сверху). Затягиваем гайку до упора, а затем ослабляем ее на два деления (24 градуса), чем обеспечивается зазор 0,12мм. между гайкой и упором рейки. Проверяем легкость перемещения рейки, отсутствие стуков и заеданий. После чего кернят (обминают) в двух точках резьбу картера (не повреждая гайку) и наносят краской метки, фиксирующие положение гайки относительно картера.

Если регулировка рулевой рейки выполнена правильно, то посторонние стуки должны исчезнуть, руль станет острее и после поворота должен самостоятельно возвращаться в центральное положение. Если рулевую рейку перетянули, тогда в крайних положениях руля рейку будет закусывать, а вращение руля будет более трудным, чем раньше. Если для решения проблемы пришлось выполнить ремонт рулевой рейки, тогда подтяжка рулевой рейки будет производится в тисках. Определить люфт рулевой рейки можно пошатывая тяги (усы). Чтобы уменьшить люфт в рулевой рейке следует повернуть гайку против часовой стрелки примерно на 10-15 градусов, после чего снова проверяем люфт. При необходимости опять подтягиваем, пока люфт в рулевой рейки не исчезнет. Выработка в каждом случае разная, поэтому какого-то определенного момента затяжки не существует. По окончанию работ не забываем закернить гайку, обмяв резьбу картера.

Кстати, если придется менять рулевую рейку, то ознакомьтесь с таблицей их взаимозаменяемости.

Подтянуть рулевую рейку ВАЗ без снятия.. Как часто Вы регулируете рулевую рейку?

Ключевые слова:

рулевая рейка

Ремонтируем самостоятельно

Для начала вам потребуется набор инструментов и ремкомплекты.

Набор для замены

В перечень инструментов и материалов обязательно включите следующее:

  • Ремкомплект одной из трех комплектаций (о них ниже);
  • Подшипники;
  • Смазка;
  • Набор ключей и отверток.

Выбор ремкомплекта

Запасные части

Что касается ремкомплектов, то стандартный минимальный набор включает в себя четыре элемента:

  • Шайбы;
  • Гайки;
  • Подшипники;
  • Втулки, выполненные из фторопласта.

Но хватит ли его для конкретно вашей ситуации с рулевыми рейками? Попробуем разобраться в назначении и комплектации каждого из трех типов ремкомплектов.

  1. Самый дешевый ремкомплект, с комплектацией которого вы уже знакомы, позволяет решить самые незначительные проблемы, возникшие с вашими рейками.
  2. Средний комплект дополнительно включает в себя другие подшипники и валы. Предназначен для более серьезных ремонтных работ.
  3. Самый дорогой ремкомплект может состоять из цельных новых реек, то есть предусматривает уже скорее не ремонт, а простую замену агрегатов.

При выборе ремкомплекта важно убедиться, что он подходит не просто для ремонта рулевых реек, но и для конкретно вашего автомобиля ВАЗ 2114. Плюс ко всему, важно знать, какая рейка стоит сейчас на машине. Если это не родная деталь, что бывает достаточно часто, тогда ремкомплект для «четырнадцатой» модели уже не подойдет

Вам нужен набор в соответствии с автомобилем, от которого была позаимствована деталь системы рулевого управления

Если это не родная деталь, что бывает достаточно часто, тогда ремкомплект для «четырнадцатой» модели уже не подойдет. Вам нужен набор в соответствии с автомобилем, от которого была позаимствована деталь системы рулевого управления.

Зачем подтягивать рейку на ВАЗ-2114

Диагностика рулевой рейки и рулевого механизма

Перед тем как на ВАЗ-2114 подтянуть рулевую рейку, стоит рассмотреть предпосылки, которые подскажут, что пришло время заняться её ремонтом или подтяжкой.

В первую очередь — это люфт.

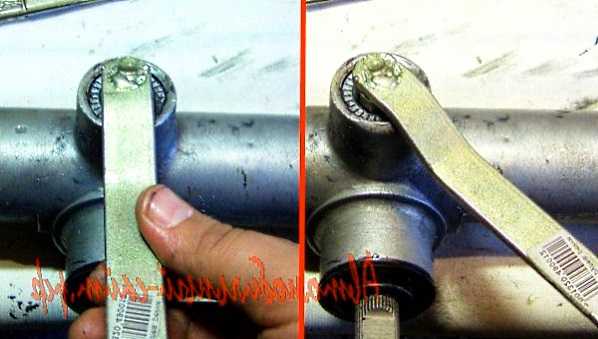

Ключ для устранения люфта рулевой рейкиУстранение люфта рулевой рейки

В принципе, АвтоВАЗ гарантирует достаточно длительное время эксплуатации рулевого механизма, а именно десять лет. Однако надо понимать, что речь идёт об идеальных условиях эксплуатации. Это предполагает ровные асфальтовые дороги, постоянное наличие качественной смазки в картере рейки и щадящий стиль вождения.

В обычных условиях эксплуатации этот срок практически недостижим

Неважные дороги, неважное качество запчастей и зачастую жёсткий режим эксплуатации автомобиля приводят к тому, что механизм даёт о себе знать гораздо раньше

Первые симптомы неисправности рулевого механизма на ВАЗ-2114

Первые симптомы неисправности рейки или необходимости подтяжки понятны:

  1. Стук под капотом в районе моторного щитка, особенно при проезде неровностей. На ВАЗ-2114 стук при проезде неровных участков дороги может возникнут из-за ослабшей гайки на болту, который сжимает хомут кардана
  2. Увеличенный люфт рулевого колеса.
  3. Слишком тугое или слишком свободное вращение рулевого колеса.
  4. Утечка смазки через сальники и кожухи рейки.
  5. Внезапное закусывание рулевой рейки во время движения.

Последнее может рассматриваться, как вопиющий сигнал о неисправности и может привести к серьёзным неприятностям во время движения.

В этом случае, скорее всего, подтяжкой уже ситуацию не исправить, тем не менее делать выводы рано, можно попробовать её отрегулировать. Сделать это можно двумя способами — как на автомобиле, так и при снятой рейке.

Полная разборка рулевой рейки и замена ремкомплекта

Во втором случае регулировка производится уже после замены ремкомплекта и полного ремонта механизма. Мы же постараемся обойтись малой кровью и просто отрегулировать зазор в зацеплении шестерня-зубчатая рейка, тем самым ликвидировав люфты и стуки.

Ремонт и замена

Рулевая рейка ВАЗ 21099 находится непосредственно в рулевом механизме машины. С ее помощью осуществляется поворот колес в необходимую водителю сторону. Иногда возникают ситуации, когда рулевая рейка выходит из строя. Причиной могут стать изношенные шаровые соединения рулевой тяги или наконечника. В таких случаях необходим разбор и ремонт рулевой рейки на автомобиле ВАЗ 21099.

Эксплуатация машины, как и любого другого механизма, зависит от исправного функционирования всех ее систем. Выход из строя одной, несомненно, отражается на работоспособности остальных — это принцип цепной реакции. Рулевая рейка должна быть исправна, так как дефектное управление создает очень опасную дорожную ситуацию. Эксплуатировать машину при поломке детали не допускается.

Если при поворотах руля слышен хруст, следует сменить управляющую рейку. Время от времени требуется подтяжка винтов либо замена сальников. Иногда после подтяжки болтов руль слушается несколько хуже либо его вовсе клинит. В этом случае необходимо срочно заменить рулевую рейку, особенно если при ее использовании по-прежнему слышен неприятный звук.

Заменить рулевую рейку на ВАЗ 21099 не так трудно, но если совершенно нет навыков починки авто, лучше устремиться в сервис. Самостоятельно осуществить замену детали, конечно, можно, но удобнее взять в помощь друга.

Инструкция по замене рулевой рейки на ВАЗ 21099

Для замены рейки необходимы несколько вариантов крепления, подходящие инструменты и ключи.
Для начала нужно поставить машину на ручной тормоз, а под задние колеса на всякий случай подставить упор.
Снять клеммы аккумулятора.
Приподнять машину при помощи домкрата.
Выкрутить ключом болты на колесах и снять их с машины.
После снятия колес необходимо смазать их гайки специальным раствором.
В салоне нужно найти стопорный болт кардана и отвинтить его.
Абсорбер, расположенный под капотом автомобиля, открутить для облегчения доступа к рейке.
Ослабляем гайку и осторожно выбиваем абсорбер
Очень важно помнить, что нельзя бить по резьбе.
Осторожно откручиваем и снимаем винты рулевой рейки ВАЗ 21099.
Аккуратно достаем рейку руля, начиная с правой стороны.
Снимаем рулевую рейку с ее шпиц.
Задание выполнено — рейка у вас в руках. Теперь нужно проверить наличие и посчитать количество винтов.
Берем в руки новую рейку и наливаем в нее специальный раствор.
В обратном порядке закручиваем на новой рейке наконечники
Стоит напомнить, что они отличаются друг от друга, поэтому не перепутайте их!
Теперь можно установить новую деталь на место старой

Тут-то и понадобится помощь друга, так как одному человеку при установке и замене рейки очень тяжело правильно вставить шпицы.
В установленную рейку следует вставить стопорный болт. В ней для этого предусмотрено необходимое отверстие.

При любой поломке в вашем автомобиле рекомендуется консультация и диагностика специалиста. Опытные мастера проведут ремонт транспортного средства быстро, качественно, в установленный срок. Они подберут нужную деталь, дадут гарантию на ее замену и ремонт. Вы не потратите ни своих сил, ни лишнего времени.

Правильное положение детали

Но если все-таки автовладелец желает сам заняться диагностикой, ремонтом неисправностей и заменой запчастей, стоит предварительно ознакомиться с характеристиками и строением своей машины, почитать специализированную литературу. В сети интернет сейчас существует множество статей и форумов о ремонте автомобилей, где можно обсудить любую проблему.

Какую рулевую рейку выбрать?

Далеко не всегда оригинальная запчасть (конкретно в ситуации с ВАЗ) отличается высоким качеством. Перечислим три варианта на выбор:

  1. LADA Деталь. Оригинальный производитель запчастей и комплектующих на Ладу предлагает деталь в диапазоне цен от 4500 до 6000 рублей.
  2. SS-20. Изделия от этого производителя устанавливаются с доработанными частями подвески. Отличаются высоким качеством и долговечностью. Стоимость довольно высока – от 10000 рублей за механизм на 2114.
  3. Для желающих сэкономить есть производитель Фенокс. Цена рейки от этого Фенокс – 2000-4000 рублей. Качество довольно низкое, поэтому не стоит надеяться на долгий срок службы.

Ремонт рейки

Ремонт рейки нужно начать с ее регулировки. Скорее всего после регулировки все стуки исчезнут. Если не поможет — придется ее разбирать и менять детали.

Регулировка

Отрегулировать рейку ВАЗ 2114 можно следующим образом: прямо на машине или сняв ее. Второй способ нужен после ремонта. Автомобиль должен стоять на смотровой яме, в качестве альтернативы можно использовать подъемник. Регулировка выполняется следующим образом:

  1. ВАЗ 2114 нужно поставить на стояночный тормоз, зафиксировав задние колеса;
  2. Далее следует отключить минусовую клемму с аккумуляторной батареи и заблокировать рулевое колесо;
  3. Производителем была предусмотрена специальная регулировочная гайка, при помощи которой можно быстро наладить узел. Находится этот элемент на стороне крепления детали, повернутой к кузову автомобиля;
  4. Если наладка выполняется редко, то на регулировочной гайке будет большой слой грязи – его нужно удалить при помощи чистящего средства. Регулировка выполняется при помощи специального ключа.

Если регулировка выполнена правильно, то при повороте тяг не должно быть люфта. В самом рулевом колесе ВАЗ 2114 люфт должен составлять около 15 градусов. «Баранка» должна вращаться без закусываний и дополнительных усилий. Если руль сам возвращается в исходное положение, то наладка выполнена правильно. Повторить вышеописанную работу нужно после 500-800 километров пробега.

Разборка и замена деталей

Когда все проблемные крепления смазаны, можно начинать работу:

  1. Переднюю часть ВАЗ 2114 необходимо поднять и провести демонтаж колес. После этого появится доступ к рулевым наконечникам, которые тоже нужно снять;
  2. Далее нужно переместиться в салон и отсоединить там рулевой вал. Теперь необходимо открутить гайки крепления к кузову автомобиля. После снятия всех элементов крепления деталь следует отвести в сторону и потянуть на себя;

За возможность изменять направление во время передвижения на автомобиле ВАЗ 2114 отвечает рулевой механизм. На данном авто применяется механизм типа «шестерня-рейка»

Схема работы рулевого управления

Принцип работы данного механизма сводится к преобразованию вращения шестерни, связанной с приводом, в поперечное перемещение рейки с зубчатым сектором. Движение этой рейки затем передается посредством рулевых тяг на амортизационные стойки подвески, выполняющие также роль поворотных кулаков.

Данные механизмы последнее время стали очень распространенными из-за простоты конструкции, и используется на многих авто. Простота конструкции обеспечивает должную надежность, однако неисправности с рулевым механизмом бывают достаточно часто. Часть из неисправностей можно устранить заменой изношенных составных частей, но некоторые неисправности приводят к тому, что требует замена рулевой рейки ВАЗ 2114.

Процедура замены

Замена рулевых потребует не только ваших рук, но и еще пару в качестве помощи. Так что заранее договоритесь с товарищем, что он будет помогать вам решать проблему неисправного рулевого управления.

Помимо помощника и новых реек, вам также потребуется набор инструментов и материалов. В этот список обязательно включите:

  • Набор гаечных ключей;
  • Домкрат;
  • Шестигранный ключ на 17 миллиметров;
  • Баллонный ключ;
  • Кирпичи или похожие материалы (для удержания передней части машины без колес);
  • Съемник для рулевых тяг (не обязательно нужен, можно обойтись без него);
  • Сухие тряпки;
  • Смазка типа Литол;
  • Всемогущее средство WD40.

Вот теперь можно приступать непосредственно к замене рулевых реек. Соблюдать установленный порядок проведения операций настоятельно рекомендуем.

  1. Установите автомобиль на ровной площадке. Нет, достаточно простого пола в вашем гараже, выравнивать его цементом не обязательно.
  2. Включите стояночный тормоз, чтобы машина не двигалась.
  3. Поднимите автомобиль на домкрате, подставьте под переднюю часть бревна или кирпичи, после чего демонтируйте колеса.
  4. Снимите минусовой провод с вашей аккумуляторной батареи в целях безопасности. Удары током никому не нужны сегодня.
  5. Со стороны водителя внутри салона около блока с педалями открутите стопорный крепежный болт кардана вашего рулевого вала.
  6. Уже непосредственно в подкапотном пространстве снимите адсорбер. Его пока можно убрать в сторонку.
  7. Извлеките шплинты, что позволит вам затем выкрутить крепежные гайки от рулевых наконечников.
  8. Съемником для тяг извлекаются из стоек наконечники. Если по каким-то причинам съемник отсутствует, его могут заменить несильные последовательные удары по наконечникам. Не повредите их резьбу только при этом. Обычно они поддаются, потому многие обходятся без съемников.
  9. Обработайте гайки фиксации хомутом рейки с помощью средства, борющегося против ржавчины. Сейчас мы как раз говорим про всемогущее средство WD40. Подождите некоторое время, чтобы состав впитался.
  10. С помощью ключа открутите крепежные гайки. Обработка вэдэшкой должна вам существенно упростить эту задачу. В общей сложности гаек там четыре штуки.
  11. Достаньте рейку, протолкнув ее через пассажирскую, то есть правую сторону вашего ВАЗ 2114.
  12. Одновременно с заменой реек рекомендуем заменить пыльник. С течением времени и за период эксплуатации пыльники рулевых серьезно изнашиваются, потому доверять старым пыльникам работе с новыми рейками вряд ли стоит.
  13. С реек снимаются наконечники. При этом попробуйте посчитать количество витков, с помощью которого закручивались гайки. Это позволит на этапе обратной сборки максимально близко к точности закрепить их обратно и со спокойной душой отправиться на СТО, где проведут регулировку развала-схождения.
  14. Возьмите свою новую рейку, снимите с нее заглушки.
  15. Далее берете в руки Литол или подобную смазывающую жидкость, и максимально наполняете корпус этим составом.
  16. Наконечники монтируются обратно на тяги. Постарайтесь не перепутать местами узлы, хотя они отличаются друг от друга. Тем не менее, как показывает практика, это не мешает многим мастерам по самостоятельному ремонту их путать.
  17. Новая рейка укладывается на свое законное место. Для этого гайки наживляются на шпильки хомутов.
  18. Теперь вам понадобится ваш друг, товарищ, помощник. Попросите его помочь с направлением приводной шестерни вала на посадочное место, расположенное непосредственно на корпусе рейки. Шлицы должны четко совпадать. Обязательно проконтролируйте этот момент.
  19. На кардане фиксируется стопорный болт.
  20. Все остальные работы можете смело выполнять в обратной последовательности описанного выше демонтажа. При этом обязательно каждая резьба обрабатывается Литолом. Это мероприятие позволит вам при последующих ремонтах проще справляться с разборкой элементов. Либо это уже будет приятный сюрприз для нового владельца вашего ВАЗ 2114.

Очевидно, что самостоятельная замена рулевых реек — не самая сложная задача, но выполнять ее нужно четко, последовательно и аккуратно.

Замена рулевой рейки на ВАЗ 2114 и 2115. Четырка-четырка

  • Коробка настоящей рейки светло-голубого цвета. При этом, здесь можно увидеть голограмму. Для каждого производителя они разные;
  • Целлофан, в который завернута деталь, имеет маркировку «Lada»;
  • Цифры и буквы на корпусе выбиты довольно четко, их без проблем можно прочитать;
  • На гайке, которая предназначена для регулировки, должна стоять пломба.

  • Поставьте машину на ручник, под задние колеса поставьте противооткатные упоры;
  • Передняя часть авто домкратится, снимаются колеса;
  • В салоне выкручивают стопорный винт рулевого кардана;
  • Переходим под капот. Для удобства снимаем абсорбер, а также аккумулятор. В принципе, можно обойтись и без этого, но лучше все же лучше снять, чтобы не цепляться за них в процессе ремонта;
  • Извлекаем шплинт с пальца наконечника. Скручиваем корончатую гайку. С помощью съемника снимают шарнир с крепления на поворотном кулаке. Если под рукой нет съемника, то можно воспользоваться «дедовским» способом с помощью лома и молотка. Работа производится с двух сторон;
  • После этого откручиваются 4 гайки крепления рейки к кузову. После чего деталь выбивается со шлицов. Сделав это, ее можно спокойно вытащить через правую сторону;
  • Сняв рейку, скручиваем наконечники. Обязательно измерьте расстояние от шаровых шарниров до основных тяг. Это позволит без проблем доехать до сервиса для установки углов колес;
  • Новую рейку нужно подготовить. Для этого, снимите боковые заглушки, и набейте туда литола или аналогичной смазки. Это позволит продлить срок службы детали;
  • Закручиваем наконечники;
  • Остается самое «эротичное». Затаскиваем рейку на место. После чего, наживляем рейку на шпильки крепления. Самое сложное, это попасть в шлицы рулевой колонки. Проще это делать с помощником. Вы направляете рейку снизу, он руководит процессом из салона;
  • Закручиваем стопорный винт рулевого кардана.

AutoFlit.ru

Выбираем узел на замену

К выбору нового узла на ВАЗ-2114 подходить следует серьезно. Основная проблема заключается в том, что на рынке очень часто попадаются дефектные изделия, которые уже неисправны или выйдут из строя в очень короткие сроки.

Оптимальный вариант – приобретение оригинального узла. На ВАЗ-2114 используется тот же механизм, что и на авто семейства «Самара 1» (2108, 2109, 21099). Поэтому его номер по каталогу 2108-3400012, то есть при поисках можно смело спрашивать рейку на «Восьмерку» и не переживать, что она не подойдет. Средняя стоимость составляет 100$.

Можно также и купить аналоги рейки, выпускаемые производителями автозапчастей

Но здесь следует обращать внимание на фирму-изготовителя (она должна быть известной), а также на наличие сертификатов качества

Среди аналоговых изделий, рекомендуем обратить внимание на рулевые механизмы таких производителей:

  • Weber CG 2108-0012 (цена на нее начинается с отметки 80$);
  • Pilenga SR-P 1141(обойдется в 100$);
  • Trialli CR 108 и CR S 708 (первая идет без тяг и наконечников и стоит около 100$, вторая – механизм в сборе, из-за чего стоит вдвое дороже).

Для желающих немного доработать рулевое управление, можно поискать тюнинговые рейки. Основное отличие у них заключается в меньшем числе оборотов. Также производителями они позиционируются как усиленные.

Относительно производителей, то искать стоит продукции итальянской компании Brembo, польской – ATF, или российской – SS20.

Что касается последнего производителя, то он выпускает только рулевые рейки для 10-го семейства ВАЗ, поэтому после приобретения механизм придется немого переделать.

Но отметим, что тюнинговые рейки обойдутся значительно дороже, чем оригинальная или обычные аналоги. Так, за узел Brembo придется выложить около 250$, за ATF – примерно 200$, а SS20 – ориентировочно 210-220$.

Подготовительные мероприятия

Многие специалисты советуют выполнить определенные мероприятия по предварительной подготовке к замене, чтобы все прошло легче и быстрее. К таковым действиям относят следующие.

  1. Обработайте все гайки, крепежные элементы с помощью проникающей жидкости. Отлично подойдет WD40.
  2. Если наконечники служат дольше одной зимы, для снятия их кулака потребуется воспользоваться головкой на 17, чтобы открутить гайки.
  3. Если гайки прикипят, попробуйте нагреть их строительным феном. Также подойдет газовая горелка, но с ней нужно быть максимально аккуратным.
  4. Подготовьте инструменты для снятия наконечников.

Сегодня применяют два способа демонтажа рулевых наконечников — современный и традиционный. Первый предполагает использование специального съемника, а второй — кувалды.


Домкрат и WD40 наготове

Традиционный способ демонтажа предполагает такие действия:

  • Руль выкручивается до упора;
  • По поворотному кулаку наносится несколько сильных ударов;
  • Под действием вибрации наконечник выскакивает.

Но есть у метода два серьезных недостатка.

  1. Потребуется особый навык, чтобы нанести точные, но в то же время аккуратные и сильные удары.
  2. Подобный метод способен сократить срок службы рулевых реек.

Потому оптимальный вариант — это съемник. Приобрести его можно буквально на 200-300 рублей, зато пригодится в будущем и существенно сохранит целостность остальных деталей при замене РН.


Демонтажные работы

Замена

Процедура замены проводится достаточно просто. Особенно, если вы заранее подготовили соединительные элементы и обзавелись съемником.

  1. Поднимите с помощью домкрата одну из сторон, где начнете менять наконечники.
  2. Выверните руль до такой степени, чтобы вам было удобно выполнять замену поврежденных элементов.
  3. Обработайте еще раз элементы с помощью проникающей жидкости.
  4. Выкрутите крепежную гайку.
  5. Извлеките наконечник из отверстия поворотного кулака. Тут как раз потребуется съемник или традиционный дедовский способ с применением кувалды.
  6. Проверьте, в каком состоянии находятся рулевые тяги. Порой их лучше заменить еще на первых парах износа. К тому же, вы все равно полезли в этот узел.
  7. Проведите замену поврежденных наконечников на новые.
  8. Выполните процедуру обратной сборки.


Сборка

  1. Аналогичным образом сделайте со вторым колесом.
  2. Рекомендуем дополнительно подумать относительно защиты резьбовых соединительных элементов от воздействия влаги и грязи. Для этого резьбу можно смазать литолом, графитовой смазкой, надеть трубку подходящего диаметра или использовать термоусадку.
  3. Завершив замену рулевых наконечников, посетите СТО с целью регулировки развал схождения.
  4. Если на СТО ехать не хотите, тогда заранее посчитайте количество оборотов при снятии старого наконечника. Новый закручивается на аналогичное количество оборотов.
  5. Выезжайте на прямую дорогу и проверяйте, не заносит ли автомобиль в стороны при прямолинейном движении.

Одно из главных условий успешной замены — это выбор качественных деталей.


Новая деталь

Что выбрать

Напоследок приведем несколько вариантов наиболее востребованных рулевых наконечников, которые используются сегодня при замене на ВАЗ 2114. Так вы сможете для себя решить, что выбрать и какие лучше.

Производитель Стоимость
АвтоВАЗ 620 рублей
ТРЕК 620 рублей
ВИС 730 рублей
Lemfoerder 830 рублей
Finwhale 860 рублей

Последние два наконечника зарубежного производства. Их цена от этого выше. Но и качество несколько превышает продукцию АвтоВАЗ.

Заменить РН не так сложно, чтобы обращаться на СТО и платить за работу мастеров 500-1000 рублей. С этой задачей вполне можно справиться своими руками, опираясь на видео и представленные инструкции.

ВАЗ 2114: регулировка и подтяжка рулевой рейки. Замена рулевых наконечников

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Бит Стандарт
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
