Проверка и замена регулятора напряжения Лада Приора
На генераторе 5102.3771 установлен регулятор напряжения мод. 5102.3771.060
Работа регулятора напряжения заключается в непрерывном автоматическом изменении силы тока возбуждения генератора таким образом, чтобы напряжение генератора поддерживалось в заданных пределах при изменении частоты вращения и тока нагрузки генератора.
Отведите резиновый чехол и подсоедините «плюсовый» провод воль аккумуляторной батареи, а «минусовый» провод подключите соответственно к клемме «минус».
Пустите двигатель и включите фары автомобиля.
Через 15 мин работы двигателя на средних оборотах замерьте напряжение, оно должно быть в пределах 13,8–14,4 В.
Если наблюдается слабая зарядка (напряжение не укладывается в заданные пределы):
Проверьте напряжение непосредственно на силовом выводе (шпильке) генератора относительно его корпуса («массы»).
Если напряжение на шпильке генератора соответствует норме, проверьте напряжение на силовой клемме.
Если тестер показывает различные значения напряжения, то зачистите контакт силовой клеммы и надежно затяните гайку, после чего повторите измерения.
После профилактических воздействий разница значений напряжения между шпилькой и клеммой должна снизиться до нуля.
Если показания тестера одинаковы, т.е. в норме, то аналогичным образом, описанным выше, проверьте напряжение на предохранителях F4 и F6, их контактных колодках и в месте крепления жгута «плюс» аккумуляторной батареи к общей «плюсовой» шине основного блока предохранителей.
Если напряжение на шпильке генератора не соответствует норме, проверьте натяжение ремня привода генератора и при необходимости отрегулируйте натяжение.
Если напряжение снова не соответствует норме, замените регулятор напряжения.
Отсоедините провод от клеммы «минус» аккумуляторной батареи.
Отсоедините колодку с проводом от вывода «D+» генератора.
Отведите резиновый чехол, отверните гайку.
Отсоедините провода от контактной шпильки.
Работу по замене регулятора напряжения выполняют на генераторе, установленном на автомобиле.
Для наглядности генератор снят с автомобиля.
Отверните гайку крепления клеммы цепи возбуждения генератора
Снимите клемму.
Отверните три гайки крепления пластмассового кожуха генератора.
Снимите кожух.
Отверните две гайки крепления корпуса регулятора напряжения.
Отверните винт крепления клеммы регулятора к шине «D+» выпрямительного блока.
Снимите регулятор напряжения с генератора.

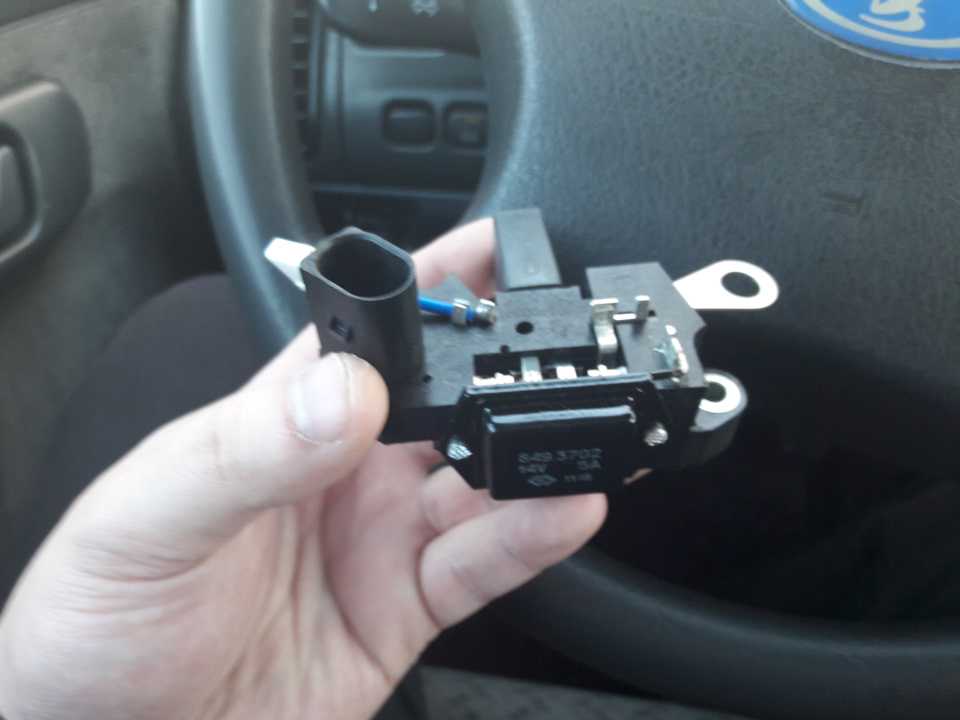

Так выглядит снятый с автомобиля регулятор напряжения в сборе со щеткодержателем.
Проверьте легкость перемещения щеток в щеткодержателе и их выступание.
Если щетки выступают из щеткодержателя менее чем на 5 мм, замените регулятор напряжения со щеткодержателем.
Установите регулятор напряжения в порядке, обратном снятию.
Какой генератор следует выбрать?
Перед тем, как перейти к рассказу о том, какой генератор ваз 2114 лучше, стоит сказать — почему не стоит приобретать родной для 14-й модели аккумулятор? Дело в том, что он рассчитан на довольно низкую силу тока — всего 80 А.
Учитывая то, что во время работы автомашины, генератору приходится не только заряжать аккумуляторную батарею, но и питать электронные устройства, этого тока просто не хватит на полноценную зарядку АКБ (сюда же следует добавить пусть и небольшие, но потери тока в цепи). Именно поэтому желательно установить более мощный генератор.
И так, какие же устройства можно установить на ваз 2114?
Во-первых, безо всяких модификаций можно поставить 37.3701 от 15-й модели. Он полностью заменяем с родным генератором 14-й, но проблема в том, что его ампераж еще меньше — всего 55 А. Поэтому устанавливать его следует только в крайнем случае.
Вторым допустимым вариантом является генератор от Приоры либо Калины — он создает ток силой в 115 А, которого хватит и на зарядку аккумулятора и на работу всей бортовой электроники. Правда, придется заменить шкив устройства на более подходящий.
Третий вариант — генератор от PRAMO, имеющий ампераж 120 А. Это — наиболее оптимальный из всех вариант для 2114.
Ну и, наконец, генераторы от Eldix с силой тока 80 или 115 А — они полностью идентичны с генератором 14-й модели по внешним габаритам и параметрам шкива. Единственное, что стоит помнить — они практически не ремонтопригодны. Даже при небольшой поломке придется заменять все устройство.
Признаки неисправности
Признаки, при появлении которых нужно проверить реле регулятора напряжения генератора «Приора» 115А:
- после включения зажигания не загорается контрольная лампочка;
- постоянно горит индикатор аккумулятора, указывая на отсутствие зарядки;
- яркость свечения фар зависит от оборотов двигателя;
- автомобиль плохо заводится;
- на высоких оборотах гаснут индикаторы приборной панели.
При выходе из строя регулятора напряжения генератора «Приора» с кондиционером аккумулятор может не заряжаться вообще или перезаряжаться. Оба варианта плохо влияют на продолжительность службы батареи.
Какие признаки укажут, что щетки генератора вышли из строя
Понять, что щетки генератора пришли в непригодность на Приоре с ГУР или кондиционером, помогут следующие внешние признаки:
- длина осматриваемого элемента;
- если при осмотре будет обнаружено, что длина щеток менее 5 мм, их обязательно нужно заменить;
- также замена потребуется в том случае, если внешний вид щеток укажет на неравномерную изношенность, то есть один элемент окажется сильно стертым, а второй будет новеньким. Неравномерная изношенность данных элементов обязательно негативно отобразится на работе генератора, поэтому специалисты рекомендуют их непременно заменить.
Стоимость новых комплектующих для Приоры не превышает 150 рублей, конечно, можно найти и более дешевые щетки для генератора, но навряд ли такие элементы прослужат верой и правдой длительный период времени, и такая экономия приведет к повторной процедуре замены этих комплектующих.
После того как качественные щетки приобретены (желательно отдавать свой выбор известным производителям), можно приступать к сборке всего элемента и установке генератора на прежнее место. Но как уже было сказано ранее, такой процесс удастся осуществить и без его снятия, что, разумеется, должен решить каждый автовладелец самостоятельно. Эти операции, как многие понимают, совершаются в обратном порядке, а после заключительного этапа обязательно проверяется, эффективно ли работает весь генератор.
Если замена изношенных щеток будет произведена правильно, и проблема с зарядкой аккумуляторной батареи заключалась именно в изношенности этих комплектующих, то автовладелец решит этот вопрос, причем без помощи сотрудников СТО, чем и сэкономит немало собственных денежных сбережений. Сам процесс замены довольно прост, но если все же в ходе работы возникнут трудности, можно в любое время просмотреть обучающее видео на интернет-ресурсе, которое предоставляют профессионалы своего дела, выбрав для просмотра самое подходящее время.
В последнее время на станциях технического обслуживания автомобилей всё больше применяют европейский стандарт ремонта. То есть не заменяют чаще всего узел целиком без попыток мелкого ремонта. Но есть некоторые операции, которые продолжают производить и сейчас. Одна из них – замена щёточного механизма генератора. И «Приора» здесь не исключение.
Снятие генератора на Приоре для замены или ремонта
В этом материале рассмотрим дельно, как можно снять генератор на Приорах разных модификаций, используя различные методики. Как производится ремонт агрегата — это тема для другого материала. О выборе нового генератора на замену штатного можно почитать здесь. Если же вы ищете ответ на вопрос о непосредственном выполнении демонтажа по инструкции, тогда он представлен ниже.
Интересно! Неисправности генератора на Приоре — это популярная тема, о чем свидетельствует большое количество видео инструкций от автовладельцев. Однако большая часть таких инструкций является лишь поверхностной, и зачастую приходится просматривать другие видео, чтобы найти ответ на свой вопрос. В материале рассмотрены детально все этапы снятия генератора независимо от выбранной методики.
Для начала посмотрим, какую же инструкцию по снятию генератора на Приоре предлагает «Авто-ВАЗ». Ниже представлен снимок с детальным описанием и фото.
Ниже на фото показано, что его также можно извлечь не только снизу, но и через подкапотное пространство.
Эта инструкция предназначена для автомобилей Приора в бюджетной модификации (без кондиционера и ГУР). Произвести демонтаж агрегата в таких модификациях Приор не составляет большого труда. Ориентируясь на инструкцию, можно реализовать процесс быстро и правильно.
Теперь рассмотрим инструкцию от Авто-ВАЗ по снятию генератора на Приоре с кондиционером.
Опыт показывает, что инструкции от завода вовсе не достаточно для того, чтобы иметь возможность снятия генератора на Приоре. Именно поэтому детально рассмотрим процесс демонтажа для автомобилей ВАЗ-2170 с кондиционером и без него.
Габаритные огни
Например, схема электрическая Лада Приора универсал имеет функцию как автоматического, так и ручного включения габаритных огней. Само включение происходит после поворота ручки габаритных огней и фар на приборной панели. Срабатывает контакт, включаются огни.
В схеме стоят предохранители, которые служат для защиты от перенапряжений и замыканий. Питание подается на лампу, расположенную на приборной панели. Для регулировки яркости огней применяется специальный регулятор, расположенный на модуле управления освещением.
Схема фар Приоры отличается от иных автомобилей. Схема электрическая ВАЗ Приора содержит датчик освещения, а также блок управления освещением. После включения зажигания и кнопки управления освещением срабатывает электронный блок, отвечающий за управление освещением.
Если освещенности не достаточно на улице, то на блок поступает сигнал от датчика, который расположен на лобовом стекле. Там же находится и датчик дождя. После получения подобного сигнала электронный блок управления подает питание на катушку электромагнитного реле. Подается питание на фары.
Замена реле регулятора генератора
Замена реле необходима в следующих случаях:
- Износ щеток, при котором контакт с реле-регулятором пропадает и генератор не работает.
- Пробой в схеме устройства, который вызывает в системе увеличение напряжения.
- Поломка креплений или корпуса, которое может привести к замыканию.
Процесс замены устройства рассмотрен на примере генератора Лада-Калина. Замена реле-регулятора связан с демонтажем генератора, и осуществляется в следующем порядке:
- Снятие с генератора клеммы «минус».
- Демонтаж генератора.
3. Отщелкивание на крышке генератора пластиковых фиксаторов и ее снятие.
4. Отключение разъема диодного моста.
5. Откручивание гайки и демонтаж втулки контактной группы.
6. Выкручивание пары винтов, удерживающих реле-регулятор.
7. Демонтаж самого реле.
8. Сборку проводят в обратном порядке.
Советы и рекомендации
Частым виновником неисправной работы реле регулятора может быть окисление его клемм. Такое окисление приводит к значительной потере напряжения. В таком случае необходимо провести тщательную очистку контактов и произвести повторную проверку. Показатель напряжения на контактах должен быть аналогичен тем показателям, которые выдает сама АКБ, то есть не должно быть заметных потерь. Пониженное напряжение на контактах указывает на то, что их следует зачистить, а сам регулятор зачастую оказывается в рабочем состоянии. После очистки клеммы можно дополнительно обработать специальными химическими средствами, которые препятствуют дальнейшему окислению.
Напоследок хотелось бы добавить, что стоимость реле регулятора не высокая. Одним из верных путей будет его замена на новый элемент при обнаружении сбоев в его работе. Более того, интегральные реле регуляторы являются деталью в монолитном корпусе, который не подлежит разборке для проведения ремонта. Экономия на данном устройстве себя не оправдывает, так как быстрый выход из строя батареи или существенное снижение ресурса аккумулятора повлечет более серьезные расходы при необходимости замены АКБ.
Правильная зарядка автомобильного аккумулятора зарядным устройством. Проверка перед зарядкой, каким током заряжать аккумулятор. Как зарядить АКБ без ЗУ.
Принцип работы и устройство автомобильного генератора. Составные элементы генератора переменного тока в автомобиле: ротор, статор, обмотки, регулятор.
Как измеряется плотность электролита в АКБ, от чего зависит данный показатель. Доступные способы повышения плотности в «банках» аккумулятора своими руками.
По каким причинам электролит в АКБ становится мутным, серым или черным. В каких случаях и какими способами можно восстановить работоспособность батареи.
Почему стартер может не работать после поврота ключа в замке зажигания. Основные причины неисправностей стартера: бендикс, тяговое реле, щетки, обмотка.
Назначение, особенности конструкции, место установки регулятора давления топлива инжекторного двигателя. Признаки неисправностей РДТ, проверка устройства.
Реле-регулятор устанавливается на автомобили для поддержания стабильного напряжения от генератора. Данный элемент защищает АКБ от перезарядки, продлевая срок службы батареи. Именно поломка реле регулятора напряжения генератора является одной из наиболее распространенных неисправностей бортовой сети автомобиля.
Замена генератора
Чтобы провести ремонт или замену генератора, автовладельцу придется снимать агрегат с автомобиля полностью или обращаться за работой к профессионалам. Если все же хочется осуществить замену самостоятельно, то для начала потребуется подготовить все необходимые инструменты:
- молоток;
- удлинитель;
- ключи на «10» и «19».
А еще интересно: Как натянуть ремень генератора нива шевроле
Процедура представляет собой следующую последовательность действий:
- Для начала потребуется поставить машину место, предназначенное для проведения осмотра и ремонта. Также автомобиль потребуется зафиксировать с помощью специальных противооткатных упоров. Наконец, чтобы работы проводились безопасно, следует отключить аккумулятор, отсоединив от него клеммы.
- После этого нужно снять защиту двигателя. Она крепится на нескольких болтах, и их необходимо открутить, чтобы добраться до самого нижнего болта крепления генератора.
- После этого с помощью молотка потребуется выбить болт крепления. Стучать рекомендуется аккуратно, чтобы не повредить резьбу и чтобы болт не вылез в обратную сторону. Молоток необходим, так как ключ и любой другой инструмент с болтом просто не справятся.
- Далее нужно вынуть болт, болтая генератор из стороны в сторону. Болтать необходимо в любом случае, так как это облегчает изъятие штока.
- Четвертый шаг подразумевает отсоединение проводки. Для этого от агрегата отсоединяются провода питания, подключенные к корпусу. При этом вначале можно разъединить штекер с проводами.
Также к генератору крепятся провода, затянутые гайкой или кронштейном. Гайки в этом случае необходимо открутить с помощью ключа, а потом вытянуть ослабленные провода.
Наконец, после отключения проводов можно приступить к отворачиванию верхнего крепежного элемента с натяжителем ремня. Для этого тоже понадобится ключ, а также небольшой удлинитель.
Отсоединение крепления позволит демонтировать ремень и генератор. Тогда можно приступать к очистке освободившегося пространства с помощью щетки и установке нового агрегата.
Сборка конструкции производится в обратном порядке, на всю процедуру уйдет порядка двух часов, если имеются все необходимые инструменты.
Дополнительно стоит отметить, когда все будет собрано, потребуется отрегулировать положение генератора с помощью натяжителя. Для этого необходимо открутить гайку натяжителя и натянуть или ослабить ремень, при этом наблюдая за зарядом аккумулятора.
А еще интересно: Устройство и ремонт раздаточной коробки ВАЗ 2121 Нива
Если показатель придет в норму, значит, выбранного натяжения достаточно. Перетягивать конструкцию не нужно, так как может выйти из строя подшипник генератора. Если же натяжение недостаточно, то генератор будет работать с перебоями, и это тоже может привести к поломке.
Где находится регулятор напряжения на приоре
Наверняка, очень многие приороводы сталкивались с такой проблемой. Обрисую ситуацию. Еду как-то поздно вечером и замечаю, что при переключении передачи тускнеет ближний свет. Совсем ненадолго, через секунду-две выравнивается. Переключился на щитке приборов на показания вольтметра. Все в порядке, 14.2В, газанул до 3000 оборотов и наблюдаю картину, при падении оборотов до холостых напряжение падает до 12.4В, свет фар тускнеет, затем постепенно становится ярче, напряжение снова 14.2В. Поездив так пару дней, почитав мурзилку, узнал, в чём может быть проблема. В щётках. Генератор у меня стоит КЗАТЭ 115А. Посмотрел каталожный номер реле-регулятора и поехал покупать.
Далее замена. Вот где я хапнул горя, изорвав руки в кровь и проклиная АвтоВАЗ… К генератору подобраться оказалось непросто, да еще и на улице -14, холодно. Ну да ладно, приступаем, значит. Скинул клемму с АКБ, снял корпус воздухана, открутил крепление трубки кондея, этого оказалось достаточно, как мне показалось, чтобы засунуть туда руку.
Снятие регулятора напряжения и щеткодержателя генератора на автомобиле Лада Приора производят для замены в случае выхода из строя. Ремонтные работы можно проводить без демонтажа генератора, но для наглядности, процесс будет показан на снятом. Подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:
В первую очередь необходимо обесточить автомобиль, отсоединив клемму минус от аккумуляторной батареи.
- От вывода D+ генератора отсоединяем разъем с проводом.
- После чего снимаем резиновый защитный чехол с контактной шпильки.
- Сняв чехол, откручиваем гайку и снимаем со шпильки клемму провода.
- Теперь откручиваем гайку крепления клеммы цепи возбуждения генератора.
- Снимаем со шпильки клемму цепи возбуждения.
- Откручиваем гайки крепления защитного чехла генератора.
- Снимаем кожух.
- Откручиваем три гайки крепления корпуса регулятора напряжения.
- Теперь откручиваем винт крепления клеммы D+ к шине регулятора.
- И снимаем выпрямительный блок с генератора.
Перед установкой нового, проверьте легкость перемещения щеток в щеткодержателе, а так же величину их выступания, которая должна быть не менее 5 мм.
Добро пожаловать! Регулятор напряжения – он установлен на генераторе и непосредственно связан с ним, благодаря нему весь ток который отдаёт генератор изменяется и идёт более ровным, вот к примеру чем сильнее крутить двигатель у автомобиля (Повышать обороты то есть) то и генератор будет работать сильнее и намного больше отдавать тока, всё это происходит потому что генератор связан с двигателем (А именно он связан с коленчатым валом), но напряжение в бортовой сети от этого вить тоже будет меняться (Чем больше тока даёт генератор, тем и возрастает сила этого тока во всей бортовой сети автомобиля), поэтому при увеличение оборотов у вас и свет постоянно будет гореть сильнее, а при понижение он будет тускнеть так как сила тока будет уменьшаться, вот именно что бы и не было такого, был изобретён регулятор напряжения, благодаря которому сила тока в бортовой сети постоянно остаётся одна и та же, но она меняется при включение дополнительных приборов которым нужно по больше тока, то есть к примеру вы включаете фары дальнего света у автомобиля и через регулятор увеличивается подача тока чтобы хватило мощности на эти фары, кроме того подача тока протекающая через регулятор идёт постоянная и не скачет то сильнее то ниже, поэтому фары работают в одном режиме и не светят то сильнее то слабее.
Примечание! Для того чтобы поменять или проверить регулятор напряжения, нужны будут: Два разных вида отвёрток, а так же два гаечных ключа которые будут размером «на 12», и ещё вам понадобится постоянного тока вольтметр благодаря которому можно будет чётко определить какое напряжение у вас в бортовой сети и не скачет ли оно, и из электроприборов ещё пригодится мегомметр благодаря которому вы сможете проверить на исправность конденсатор регулятора, благодаря которому сила тока и остаётся постоянной при подаче в бортовую сеть!
Где находится регулятор напряжения? Он располагается на самом генераторе как уже и было сказано чуть ранее, к нему так же подходит провод плюс и колодка проводов, чтобы регулятор не загрязнялся он закрывается для этого ещё и в дополнение пластмассовой крышкой, более подробно вывод который выходит из регулятора вы можете посмотреть на фотографии которая расположена ниже, на этом фото можно как раз таки увидеть ту самую пластмассовую крышку которая закрывает регулятор, а на другом фото (Маленьком) можно увидеть то что крышка уже снята и торчит только лишь один вывод который идёт от регулятора (Данный вывод на обоих картинках указан красной стрелкой).
Когда нужно менять регулятор напряжения?
Как проверить реле регулятор
Поломка реле-регулятора проявляется в систематическом недозаряде или перезаряде аккумулятора. Простейшая проверка устройства проводится тестером в режиме вольтметра на постоянном токе в пределах от 0 до 20В. Щупы прибора при неработающем двигателе подсоединяются к клеммам АКБ и фиксируют показания вольтметра, которые от состояния батареи варьируются в пределах 12-12,8 В.
После двигатель запускают и смотрят на показания прибора: напряжение должно повыситься до 13-13,8 В, в зависимости от оборотов коленвала. Дальнейшее повышение оборотов должно соответственно увеличивать напряжение. Так, на средней частоте вращения оно составляет 13,5-14 В, а при максимальных достигает 14-14,5 В. Отсутствие повышения напряжения после запуска мотора свидетельствует о неисправности реле-регулятора.
Существует вероятность, зарядка аккумулятора отсутствует по другой причине, к примеру, из-за неисправности в самом генераторе. С целью установки диагноза, реле-регулятор снимается для более точной проверки при помощи тестера и 12-вольтовой лампы. Дополнительно понадобятся провода с клеммами, блок питания или зарядное устройство, в котором можно регулировать ток.
После подключения реле к схеме и включении блока питания лампа загорится. Регулятором напряжения постепенно увеличивают ток и следят за показаниями вольтметра или шкалой подключенного тестера. При показаниях до 14,5 В лампа должна гореть, а после превышения гаснуть. Если после уменьшения ниже 14,5 она загорается снова, значит реле-регулятор исправен. При отклонениях работы в ту или иную сторону реле будет давать перезаряд или не выдавать необходимый ток для заряда, что является поводом для его замены.
Подобным образом проверяются интегральные реле, которые в народе называют «шоколадки», применяемые на более старых моделях отечественных машин. Схема также подключается к блоку питания или зарядному устройству через лампочку, которая должна гаснуть при достижении необходимого предела напряжения
При этом нужно обратить внимание на состояние клемм, которые при загрязнении или окислении могут создать дополнительное сопротивление и при исправном реле вызывать потерю напряжения
Разборка генератора Lada Granta
Инструменты:
- Отвертка плоская средняя
- Ключ трещоточный
- Головка на 8 мм
- Гаечный ключ рожковый на 8 мм
- Гаечный ключ рожковый на 12 мм
- Гаечный ключ накидной изогнутый на 24 мм
- Тиски слесарные
- Маркер
- Молоток большой
- Инструментальные головки (под кольца подшипников)
- Двухзахватный съемник
Детали и расходники:
- Деревянный брусок
- Подшипники генератора (при необходимости)
- Передняя крышка генератора (при необходимости)
- Задняя крышка генератора (при необходимости)
- Комплект токосъемных колец (при необходимости)
- Наждачная бумага (мелкозернистая)
Примечание:
Разбирайте генератор для проверки и замены регулятора напряжения, выпрямительного блока, ротора, статора, и подшипников.
1. Отожмите три фиксатора пластмассового кожуха генератора и снимите его.
2. Поддев отверткой, отсоедините клемму провода реле регулятора напряжения к шине выпрямительного блока.
3. Выверните два болта крепления регулятора напряжения (отмечено красными указателями) воротком с насадкой на 8 мм и отверните гайку крепления клеммы реле регулятора напряжения к шине выпрямительного блока (синий указатель) ключом на 12 мм.
4. Снимите щеткодержатель с реле регулятора напряжения генератора в сборе.
5. Выверните три болта крепления выпрямительного блока генератора.
6. Отверткой отожмите пружинный фиксатор и одновременно другой отверткой выведите из фиксатора вывод статорной обмотки генератора. Проделайте такую операцию с шестью выводами.
7. Отверните гайку силового болта ключом на 12 мм генератора и снимите выпрямительный блок.
8. Отверните накидным ключом гайку шкива генератора, предварительно зажав в тиски шкив генератора, чтобы он не проворачивался.
9. Снимите гайку и шкив генератора.
10. Промаркируйте взаимное расположение крышек генератора.
11. Выверните четыре стяжных болта, расположенные по окружности генератора.
12. Поддев отверткой крышку генератора, снимите крышку генератора со стороны привода (в сборе с подшипником генератора).
13. Извлеките вал ротора генератора из подшипника. При необходимости навинтите на вал ротора гайку крепления шкива и через деревянную проставку легкими ударами молотка выпрессуйте вал ротора из подшипника.
14. Выньте статор генератора.
15. Осмотрите статор генератора.
Примечание:
На внутренней поверхности статора не должно быть следов задевания якоря о статор. Если обнаружен износ, замените подшипники или крышки.
16. Осмотрите крышку генератора со стороны привода (в сборе с подшипником генератора).
Примечание:
Если при вращении подшипника крышки генератора чувствуется люфт между кольцами, перекат или заклинивание тел качения, повреждены защитные кольца или обнаружены потеки смазки, замените подшипник крышки генератора, а если обнаружены трещины в крышке, особенно в местах крепления генератора, замените крышку генератора.
17. Для замены переднего подшипника выпрессуйте его подходящей инструментальной головкой, прикладывая усилие к наружному кольцу подшипника.
18. Новый подшипник запрессуйте в крышку инструментальной головкой, прикладывая усилие к наружному кольцу подшипника.
19. Осмотрите контактные кольца генератора.
Примечание:
Если на них есть задиры, риски, царапины, следы износа от щеток и другие дефекты, прошлифуйте кольцо. Если повреждения колец нельзя удалить шкуркой, проточите кольца на токарном станке, снимая минимальный слой металла, и затем прошлифуйте. В случае сильного износа поверхности контактных колец замените их.
20. Проверьте легкость вращения подшипника ротора со стороны контактных колец. Если при вращении подшипника чувствуется люфт между кольцами, перекат или заклинивание тел качения, повреждены защитные кольца или есть потеки смазки, подшипник необходимо заменить.
21. Двухзахватным съемником спрессуйте задний подшипник с вала ротора.
Примечание:
При выполнении этой операции винт съемника следует упирать точно в центр вала, чтобы не повредить пластмассовый изолятор контактных колец ротора.
22. Для установки заднего подшипника опирайте передний конец вала ротора на деревянный брусок и напрессуйте подшипник на задний конец вала оправкой или инструментальной головкой подходящего диаметра, прикладывая усилие только к внутреннему кольцу подшипника.
23. Сборку генератора выполняйте в обратной последовательности.
В статье не хватает:
- Фото инструмента
- Фото деталей и расходников
- Качественных фото ремонта
Источник
Где находится регулятор напряжения на приоре
Наверняка, очень многие приороводы сталкивались с такой проблемой. Обрисую ситуацию. Еду как-то поздно вечером и замечаю, что при переключении передачи тускнеет ближний свет. Совсем ненадолго, через секунду-две выравнивается. Переключился на щитке приборов на показания вольтметра. Все в порядке, 14.2В, газанул до 3000 оборотов и наблюдаю картину, при падении оборотов до холостых напряжение падает до 12.4В, свет фар тускнеет, затем постепенно становится ярче, напряжение снова 14.2В. Поездив так пару дней, почитав мурзилку, узнал, в чём может быть проблема. В щётках. Генератор у меня стоит КЗАТЭ 115А. Посмотрел каталожный номер реле-регулятора и поехал покупать.
Далее замена. Вот где я хапнул горя, изорвав руки в кровь и проклиная АвтоВАЗ… К генератору подобраться оказалось непросто, да еще и на улице -14, холодно. Ну да ладно, приступаем, значит. Скинул клемму с АКБ, снял корпус воздухана, открутил крепление трубки кондея, этого оказалось достаточно, как мне показалось, чтобы засунуть туда руку.
Снятие регулятора напряжения и щеткодержателя генератора на автомобиле Лада Приора производят для замены в случае выхода из строя. Ремонтные работы можно проводить без демонтажа генератора, но для наглядности, процесс будет показан на снятом. Подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:
В первую очередь необходимо обесточить автомобиль, отсоединив клемму минус от аккумуляторной батареи.
- От вывода D+ генератора отсоединяем разъем с проводом.
- После чего снимаем резиновый защитный чехол с контактной шпильки.
- Сняв чехол, откручиваем гайку и снимаем со шпильки клемму провода.
- Теперь откручиваем гайку крепления клеммы цепи возбуждения генератора.
- Снимаем со шпильки клемму цепи возбуждения.
- Откручиваем гайки крепления защитного чехла генератора.
- Снимаем кожух.
- Откручиваем три гайки крепления корпуса регулятора напряжения.
- Теперь откручиваем винт крепления клеммы D+ к шине регулятора.
- И снимаем выпрямительный блок с генератора.
Перед установкой нового, проверьте легкость перемещения щеток в щеткодержателе, а так же величину их выступания, которая должна быть не менее 5 мм.
Добро пожаловать! Регулятор напряжения – он установлен на генераторе и непосредственно связан с ним, благодаря нему весь ток который отдаёт генератор изменяется и идёт более ровным, вот к примеру чем сильнее крутить двигатель у автомобиля (Повышать обороты то есть) то и генератор будет работать сильнее и намного больше отдавать тока, всё это происходит потому что генератор связан с двигателем (А именно он связан с коленчатым валом), но напряжение в бортовой сети от этого вить тоже будет меняться (Чем больше тока даёт генератор, тем и возрастает сила этого тока во всей бортовой сети автомобиля), поэтому при увеличение оборотов у вас и свет постоянно будет гореть сильнее, а при понижение он будет тускнеть так как сила тока будет уменьшаться, вот именно что бы и не было такого, был изобретён регулятор напряжения, благодаря которому сила тока в бортовой сети постоянно остаётся одна и та же, но она меняется при включение дополнительных приборов которым нужно по больше тока, то есть к примеру вы включаете фары дальнего света у автомобиля и через регулятор увеличивается подача тока чтобы хватило мощности на эти фары, кроме того подача тока протекающая через регулятор идёт постоянная и не скачет то сильнее то ниже, поэтому фары работают в одном режиме и не светят то сильнее то слабее.
Примечание! Для того чтобы поменять или проверить регулятор напряжения, нужны будут: Два разных вида отвёрток, а так же два гаечных ключа которые будут размером «на 12», и ещё вам понадобится постоянного тока вольтметр благодаря которому можно будет чётко определить какое напряжение у вас в бортовой сети и не скачет ли оно, и из электроприборов ещё пригодится мегомметр благодаря которому вы сможете проверить на исправность конденсатор регулятора, благодаря которому сила тока и остаётся постоянной при подаче в бортовую сеть!
Где находится регулятор напряжения? Он располагается на самом генераторе как уже и было сказано чуть ранее, к нему так же подходит провод плюс и колодка проводов, чтобы регулятор не загрязнялся он закрывается для этого ещё и в дополнение пластмассовой крышкой, более подробно вывод который выходит из регулятора вы можете посмотреть на фотографии которая расположена ниже, на этом фото можно как раз таки увидеть ту самую пластмассовую крышку которая закрывает регулятор, а на другом фото (Маленьком) можно увидеть то что крышка уже снята и торчит только лишь один вывод который идёт от регулятора (Данный вывод на обоих картинках указан красной стрелкой).
Когда нужно менять регулятор напряжения?
