Как заменить генератор ваз 2113, 2114, 2115

Подробно об алгоритме работы

Принцип действия генератора основан на простом физическом явлении, называемом электромагнитной индукцией. Суть в следующем: если навести на многовитковую обмотку из медной проволоки магнитное поле, изменяющее направление с определенной частотой, то на выходе катушки возникнет переменный ток той же частоты. Остается лишь создать упомянутое поле вокруг обмоток статора, вырабатывающих напряжение.

На практике генерация электричества происходит по такому алгоритму:

  1. Источник переменного магнитного поля автомобильного электрогенератора – обмотка самовозбуждения, расположенная в роторе. Чтобы изначально намагнитить клинообразные втулки, к ней подается импульс малой мощности от аккумулятора.
  2. После запуска мотора и достижения определенных оборотов коленчатого вала обмотки статора выдают переменный ток, выпрямляемый силовыми диодами. С этого момента обмотка ротора питается от самого генератора, то есть, происходит самовозбуждение. Внешний источник питания больше не требуется.
  3. Постоянный ток от диодного моста направляется в блок реле-регулятора. Поскольку величина напряжения «скачет» вместе с оборотами двигателя, задача электроники – стабилизировать перепады в диапазоне от 13,8 до 14,7 В.
  4. Дальше напряжение подается на подзарядку аккумуляторной батареи и в бортовую электросеть автомобиля.

Рекомендуем: Что лучше выбрать между вариатором, механической, автоматической и роботизированной коробкой передач

Реле-регулятор напряжения может входить в состав генераторной установки либо применяться в качестве отдельного блока.

Ток в статорных обмотках возникает в результате вращения переменного магнитного поля, создаваемого катушкой ротора. Чем быстрее крутится вал, тем выше напряжение и частота на выходе. Преобразование в постоянный ток обеспечивают полупроводники (диоды), закрепленные на теплоотводящей пластине и обдуваемые крыльчаткой вентилятора.

Устройство генератора безщеточного типа позволяет обмотке статора возбуждаться без внешнего источника питания. Намагничивание стальных втулок начинается при малых оборотах вала благодаря особой конструкции ротора и дополнительной катушке. Поэтому когда вы заводите с толкача машину с разряженным аккумулятором, оборотов коленчатого вала хватает, чтобы электрогенератор включился в работу.

Что идет не так?

Генератор может выйти из строя в одном из двумя способами: либо электрическая часть агрегата перестает работать из-за перегрева и чрезмерного использования, либо подшипники могут выйти из строя, вызывая шум генератора и, в конечном итоге, блокировку. Когда это произойдет, змеевиковый ремень порвется или соскочит с шкива генератора. Распространенная проблема — недозаряд. Это состояние часто сопровождается такими симптомами, как световой индикатор аккумулятора, низкий уровень заряда аккумулятора, плохая или неустойчивая работа электрических компонентов и, наконец, двигатель выключается.

СПОНСОРНЫЕ ССЫЛКИ

Полезные советы в помощь

В завершение рассказа об автомобильных генераторах стоит выделить ряд советов, что необходимо, а чего нельзя делать автовладельцам в процессе эксплуатации.

Главный момент — установка, в процессе которой важно с предельным вниманием подойти к подключению полярности. Если ошибиться в этом вопросе, выпрямительное устройство поломается и возрастает риск возгорания

Если ошибиться в этом вопросе, выпрямительное устройство поломается и возрастает риск возгорания.

Аналогичную опасность несет и пуск двигателя при некорректно подключенных проводах.

Чтобы избежать проблем в процессе эксплуатации, стоит придерживаться ряда правил:

Следите за чистотой контактов и контролируйте исправность электрической проводки автомобиля

Отдельное внимание уделите надежности соединения. В случае применения плохих контактных проводов уровень бортового напряжения выйдет за допустимый предел.
Следите за натяжкой генератора

В случае слабого натяжения источник питания не сможет выполнять поставленные задачи. Если же перетянуть ремень, это чревато быстрым износом подшипников.
Отбрасывайте провода от генератора и АКБ при выполнении электросварочных работ.
Если контрольная лампочка загорается и продолжает гореть после пуска мотора, выясните и устраните причину.

Отдельное внимание стоит уделить реле-регулятору, а также проверке напряжения на выходе источника питания. В режиме заряда этот параметр должен быть на уровне 13,9-14,5 Вольт

Кроме того, время от времени проверяйте износ и достаточность усилия щеток генератора, состояние подшипников и контактных колец.

Высота щеток должна измеряться при демонтированном держателе. Если последний износился до 8-10 мм, требуется замена.

Что касается усилия пружин, удерживающих щетки, оно должно быть на уровне 4,2 Н (для ВАЗ). При этом осматривайте контактные кольца — на них не должно быть следов масла.

Также автовладелец должен запомнить и ряд запретов, а именно:

  • Не оставляйте машину с подключенной АКБ, если имеются подозрения поломки диодного моста. В противном случае аккумулятор быстро разрядится, и возрастает риск воспламенения проводки.
  • Не проверяйте правильность работы генератора путем перемыкания его выводов или отключения АКБ при работающем двигателе. В этом случае возможна поломка электронных элементов, бортового компьютера или регулятора напряжения.
  • Не допускайте попадания технических жидкостей на генератор.
  • Не оставляйте включенным узел в случае, если клеммы АКБ были сняты. В противном случае это может привести к поломке регулятора напряжения и электрооборудования авто.
  • Своевременно проводите замену ремня генератора.

Зная особенности работы генератора, нюансы его конструкции, основные неисправности и тонкости ремонта, можно избежать многих проблем с проводкой и АКБ.

Помните, что генератор — сложный узел, требующий особого подхода к эксплуатации.

Важно постоянно следить за ним, своевременно проводить профилактические мероприятия и замену деталей (при наличии такой необходимости). При таком подходе источник питания и сам автомобиль прослужат очень долго

При таком подходе источник питания и сам автомобиль прослужат очень долго.

Предыдущая
РазноеЧто такое однолинейная схема электроснабжения и какие требования для её проектирования?
Следующая
РазноеОтносительная диэлектрическая проницаемость

Диагностика узла

Проверить генератор на ВАЗ можно без демонтажа устройства с автомобиля. Чтобы произвести диагностику, вам понадобится помощник, а также мультиметр или вольтметр.

Как проверить генератор своими руками:

  1. Заведите мотор и дайте ему прогреться. Включите все электрооборудование, которое вы обычно используете во время поездки — оптику, печку, магнитолу, видеорегистратор, систему обогрева заднего стекла и т.д.
  2. Далее, мультиметр следует переключить в режим измерения вольт, после чего подключить его к АКБ. Помощник должен сесть на место водителя и нажать на газ, чтобы обороты силового агрегата увеличились примерно до 3200. Если генераторный узел работает в нормальном режиме, то на дисплее мультиметра должно вывестись напряжение примерно 13 вольт. Можно и больше, главное, чтобы не меньше.
  3. Если напряжение более низкое, то причина, скорей всего, кроется в плохой натяжке ремешка или повреждении электроцепи, как вариант, могли окислиться контакты на массе, поэтому их можно просто очистить. Также причина может заключаться в выходе из строя регулятора напряжения и износе щеточного узла. Значительно реже проблема кроется в самом агрегате, но и этот вариант исключать нельзя.
  4. Далее, отключается все электрооборудование, теперь нужно проверить уровень напряжения без него. Обороты при этом должны быть аналогичными. В итоге мультиметр должен показать не более 14.7 вольт (автор видео — Denis Legostaev).

Порядок замены генератора

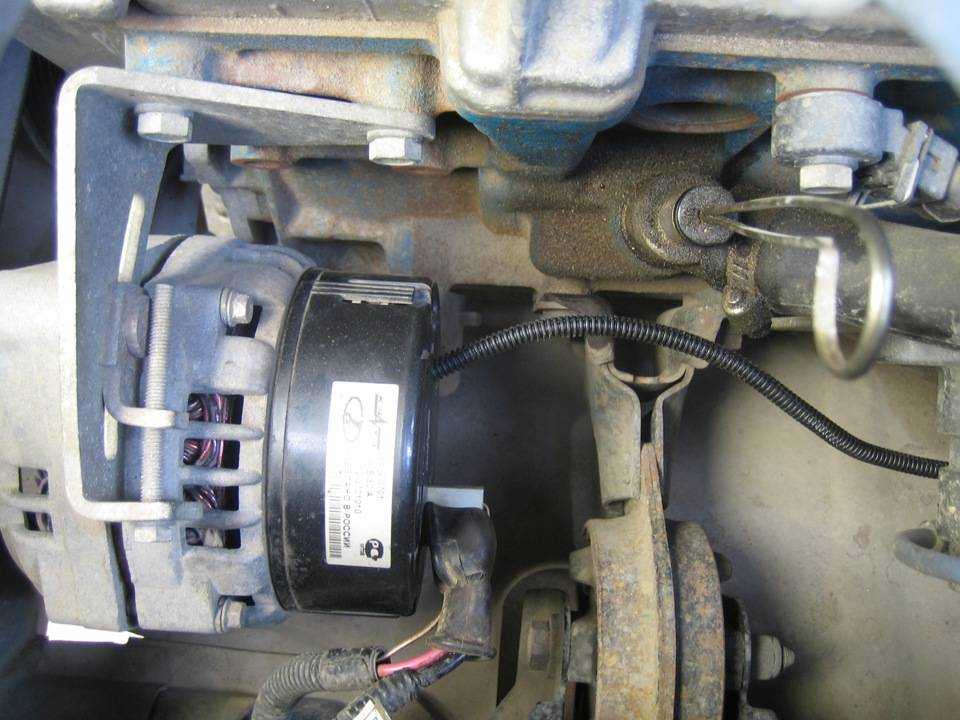

Если электроузел вышел из строя и ремонт нецелесообразен, изначально нужно найти замену. Рекомендуется покупать заводской вариант, который подойдет по креплениям и клеммам. Иначе ремонт будет сопровождаться изменением проводов.

Процесс замены на ВАЗ 2109-2115:

  1. Загнать автомобиль на эстакаду.
  2. Снять защиту двигателя.
  3. Убрать клемму (−) с аккумулятора.
  4. Отодвинуть защитный кожух с плюсовой, открутить фиксирующий болт и снять клемму.
  5. Убрать провода (закреплены колодкой).
  6. Снять верхний элемент крепления.
  1. Демонтировать устройство.
  2. Установить новый узел, чтобы совпадал по креплениям.
  3. Закрепить нижним и верхним болтами.
  4. Установить ремень (желательно новый).
  5. Накинуть клемму, закрепить, вернуть защитный кожух.

Для натяжки необходимо крутить регулировочный винт, который при движении по часовой стрелке натягивается, против — ослабляется. Проверить просто — нужно аккуратно нажать на ремень, чтобы прогнулся не более чем на 15 мм.

Из чего состоит генератор на ВАЗ-2114

Генератор проявляет из себя трехфазное устройство, которое действует с переменным током. Все это оснащается специализированой частью выпрямителей, которые преобразовывают переменный ток в постоянный ток.

Генератор на ВАЗ-2114 состоит из следующих деталей:

Крышки, которых всего две. Обычно их изготавливают из алюминия, и они имеют в себе пазы, в которые присоединяют подшипники. Задняя часть крышки оснащена также специализированной клеммой с помощью, которой присоединяется с АКБ. Также там находится разъем, где напряжение подается на обмотку возбуждения

На задней крышке располагается конденсатор, и его используют для того, что убирать различные радиопомехи.
Не забываем о еще важной детали – цилиндр сердечника статора, который изготавливают из специального трансформаторского железа. Также в нем находятся пазы, где укладывается обмотка

Есть еще и выводы для соединений деталей с выпрямительным блоком. Крышка прикручивается к ней благодаря винтикам.
Оборудование, которое располагается на валу цилиндра, называется обмотка возбуждения. К ней присоединяется к медным кольцам, который обеспечивается контакт. Чтобы сделать монтаж приводного шкива, нужно использовать шпоночную канавку, которая располагается в передней части вала.
Щетки генератора, которые производят из цельного узла, совмещенные с электронными реле. Это скрывается за прочным корпусом, который крепится к щеткодержателю.
На задней крышке располагается блок диодов. Их примерное количество составляет 9 штук и 6 из них являются основными. Этот аппарат установлен на полукруглые пластины, которые тоже сделаны из алюминия. Благодаря этому проводники быстро охлаждаются.

Основными неисправностями о которых мы не раз говорили на сайте provaz2114.ru генератора являются:

  1. Предохранитель сломался. Чтобы исправить поломку, нужно поменять предохранитель. Только сначала надо выяснить причину поломки.
  2. Цепь, которая питала приборы, оборвалась. Непременно нужно проверить соединение провода с другими контактами.
  3. В замке зажигания случилась поломка. Обязательно нужно убедиться в исправной работе платы от замка зажигания.
  4. Не правильно работает лампа контрольной.
  5. Щетки работают не правильно. Чтобы избавится от неисправности, нужно заменить щеткодержатель и щетки. Контактные кольца необходимо прочистить с помощью бензина или обработать WD – 40.
  6. Не работает регулятор напряжения.
  7. Ремень генератора повредился или стал работать плохо.
  8. Не работает подшипник.

Что выбрать?

Генераторами Катек выбор автомобилистов не ограничивается. Потому если старое устройство вышло из строя, следует подумать относительно того, кто встанет на его место.

https://youtube.com/watch?v=PGLXZBe5c6M

Можно выделить несколько основных вариантов.

Катек. Стандартный, достаточно надежный и весьма эффективный генератор. Выбор со стороны АвтоВАЗа в его пользу обусловлен именно этим. Плюс это отечественный производитель.
Китайские изделия. Отношение автомобилистов к китайским генераторам достаточно скептическое. Этому есть объяснения. По сравнению с ними, Катек просто идеальное решение. Хотя справедливости ради отметим, что можно встретить довольно неплохие варианты китайской сборки. Но это скорее исключение, нежели правило.
Импортные аналоги

Здесь в первую очередь следует обращать внимание на фирмы Bosch. Denso и Delphi

Высокое качество сборки, внушительный эксплуатационный срок, эффективная работа. Стоят они дороже российских аналогов в виде Катек, но на такое дело есть смысл потратиться немного больше.

Катек

Среди импортных устройств неплохими вариантами считаются:

  • Динамо — производитель Болгария;
  • Eldix — также выпускается в Болгарии;
  • БАТЭ — выпускают в городе Борисов, что в Беларуси.

https://youtube.com/watch?v=oK5FpoIF6i8

Выбирая для своего автомобиля новый генератор, обращайте внимание на его технические характеристики и запас прочности. Уже потом думайте относительно производителя

Смотреть в сторону Китая не советуем, если вы делаете ремонт для себя и хотите добиться высокого качества работы.

https://youtube.com/watch?v=f6cOgEFu5fU

 Загрузка …

Маркировка клемм на корпусе

При самостоятельной диагностике мультиметром для владельца актуальна информация, как маркируются клеммы, выведенные на корпус генератора. Единого обозначения не существует, но общие принципы соблюдаются всеми производителями:

  • с выпрямителя выходит «плюс», маркирующийся «+», 30, В, В+ и ВАТ, «минус», обозначенный «–», 31, D-, B-, E, M или GRD;
  • от возбуждающей обмотки отходит клемма 67, Ш, F, DF, E, EXC, FLD;
  • «плюсовой» провод от дополнительного выпрямителя на контрольную лампу обозначен D+, D, WL, L, 61, IND;
  • фазу можно узнать по волнистой линии, буквам R, W или STA;
  • нулевая точка статорной обмотки обозначена «0» или МР;
  • клемма реле регулятора для подключения к «плюсу» бортовой сети (обычно АКБ) обозначена 15, Б либо S;
  • кабель от замка зажигания должен подключаться к клемме регулятора напряжения, маркированной IG;
  • бортовой компьютер подсоединяется к выводу реле регулятора с обозначением F или FR.

Других обозначений не существует, а вышеуказанные присутствуют на корпусе генератора не в полном объеме, поскольку встречаются на всех существующих модификациях электроприборов.

Порядок выполнения работ

Перед началом работы нужно полностью прочесть инструкцию, как починить неполадку. Это разрешит действовать уверенно. Нужно понимать, что причиной потери работоспособности генератора может быть не только выход из строя щеток, но ремень или реле-регулятор. Не исключено, что изношен весь генераторный агрегат. Поэтому во время ремонта нужно проверить состояние всех элементов. Сначала нужно подготовить автомобиль к работе: снимаем клемму с аккумулятора, чтобы исключить проблемы, и отключаем плюс от генератора.

Теперь можно приступать к основным работам:

  1. Откручиваем крепежный болт ремня генератора.
  • Агрегат пододвигаем к мотору и снимаем ремень.
  • Отсоединяем планку натяжителя, штекер, клеммы.
  • Извлекаем двигатель.

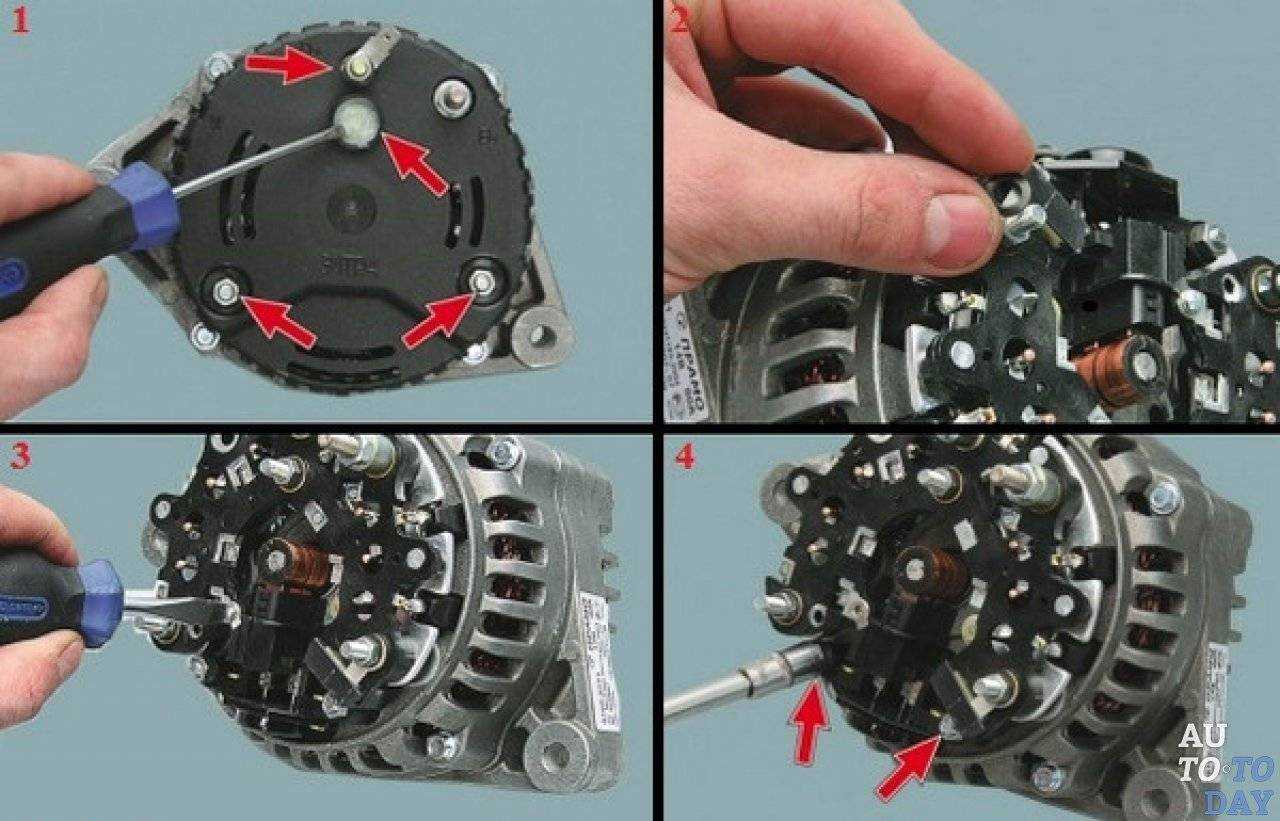

  • Теперь нужно сделать щеточный узел доступным для работы, для этого нужно открыть защитный кожух. Он крепится тремя защелками.

  • Открутив два болта, отсоединяем провода.
  • Справа расположена гайка, которую тоже нужно выкрутить.
  • Теперь нужно поднять регулятор напряжения.

    Выполняем снятие щеток генератора ВАЗ 2114, 2113 или 2115 и их проверку. Часто бывает, что они полностью закончились.

    Обязательно следует проверить вынос на якоре. Он расположен в месте соприкосновения вала и щеток. Если он большой – нужно шлифовать.

  • Теперь нужно тщательно очистить место расположения щеточного узла, зачистить контакты, проверить надежность пружин.
  • Установка новых деталей.
  • Сборка в обратном порядке.

Сравните старые и новые щетки по длине.

Также смотрите замену щеток генератора ВАЗ 2114 без снятия генератора на видео:

Также можно действовать в следующем порядке:

  1. Обесточиваем аккумулятор посредством отсоединения минусовой клеммы.
  2. Отсоединяем контакты.
  3. Выкручиваем два крепежа, расположенных на корпусе щеткодержателя.
  4. Извлекаем узел.
  5. Осмотр конструкции на наличие дефектов.
  6. Замер выступающей части щеток.
  7. Установка новых компонентов.
  8. Монтаж узла в обратной последовательности.

Этот вариант актуален в том случае, если вы точно уверены, что причиной неисправности генератора являются щетки. После грамотно выполненных работ на приборной доске появляется такое сообщение.

Возможные проблемы

Аккумулятор автомобиля не заряжается от генератора, хотя автомобиль используется регулярно? На это есть много причин. Рассмотрим подробнее те, с которыми чаще всего сталкиваются автомобилисты.

Генератор работает, но не заряжает аккумулятор

Значок аккумулятора, светящийся красным цветом на приборной панели во время движения, означает, что в результате стечения определенных обстоятельств аккумулятор перестал получать энергию от генератора. То есть генератор работает, но по какой-то причине он не заряжает аккумулятор. Причина может заключаться в самом генераторе или в аккумуляторе. Для начала следует определить причину утечки тока, помимо измерения напряжения на клеммах и проверки уровня и плотности электролита, что в большинстве случаев позволит выявить виновника. Обычно причина заключается в следующем:

  1. Перегорел предохранитель. Когда это происходит в цепи аккумулятора, зарядка не будет поступать непосредственно на аккумулятор, но остальные электрические потребители автомобиля будут работать нормально. Вольтметр также покажет наличие напряжения в бортовой электросистеме.
  2. Ремень генератора сломан или ослаблен. В такой ситуации под нагрузкой генераторный блок будет «проскальзывать»: ремень скользит по шкиву, издавая свистящий звук. При включении фар на панели загорается индикатор низкого заряда батареи. Устраните причину неисправности, заменив ремень и отрегулировав его натяжение.
  3. Поврежденные клеммы или проводка. Окисленные клеммы аккумулятора способствуют утечке тока и не позволяют генератору принимать заряд. Состояние клемм следует проверять не только на самой батарее, но и на блоке генератора переменного тока и на заземлении автомобиля. Оксид удаляется путем очистки или с помощью специальной смазки. Генератор переменного тока подключен непосредственно к аккумулятору толстым кабелем. Если он поврежден или имеет производственные дефекты, то зарядка аккумулятора не будет осуществляться.

«Прыгает» зарядка

Иногда зарядный ток генератора переменного тока может колебаться в широком диапазоне. Это влияет не только на полное питание аккумулятора, но и на другие потребители: тускнеют фары, мигает освещение салона, автомобильное радио работает с перебоями. Основные причины нестабильной зарядки:

  1. Неисправен регулятор генератора переменного тока. Устройство, представляющее собой реле, должно обеспечивать поддержание напряжения бортовой сети в допустимых пределах независимо от нагрузки, температурных условий или скорости вращения вала. Чувствительное устройство представляет собой не что иное, как обычную электронную схему с выводами в виде графитовых щеток. Причиной неисправности устройства могут быть:
    • плохой контакт между проводами или разрыв в электрической цепи;
    • неправильная регулировка;
    • короткое замыкание между контактами;
    • спекание контактов; поломка пружины якоря. Неисправность устройства обычно проявляется в регулярном отсутствии зарядки аккумулятора или, наоборот, в его перезарядке. Правильность работы устройства можно проверить с помощью тестера, установленного в режиме вольтметра.
  2. Отказ диодного моста. Конструктивный элемент генератора заменяет коллектор. Мостовая схема необходима для выравнивания пульсаций переменного тока и преобразования его в постоянный ток. Основными факторами, вызывающими неудачу, являются:
    • Неисправность батареи — низкая плотность электролита или короткое замыкание в банках батареи;
    • Неправильно сделанная «зажигалка» из другого автомобиля;
    • Попадание грязи или влаги в корпус генератора.

Признаки проблем:

  • Мгновенная разрядка полностью заряженной батареи;
  • свистящие звуки, исходящие из-под капота при запуске двигателя или во время движения;
  • на дисплее отображается неисправность рулевого управления, и усилитель руля перестает работать;
  • Во время движения фары быстро гаснут;
  • автомобильное радио и кондиционер выключены.

Бывает также, что аккумулятор сильно разряжается, но это не связано с неисправностями в системе генератор-аккумулятор:

  1. Срок службы батареи подходит к концу.
  2. Короткие поездки с полной электрической нагрузкой — максимальное количество включенных потребителей: фары, радио, кондиционер и т.д.
  3. Многочасовое стояние в пробках с включенным двигателем.

Как правильно демонтировать генератор

Снятие устройства состоит всего из восьми этапов. Если придерживаться инструкции, то деталь можно снять всего за 10 — 15 минут.

  1. Необходимо отсоединить минусовую клемму от аккумулятора.
  2. Для удобства лучше снять защиту картера.
  3. Далее необходимо ослабить натяжение ремня. Для этого ослабляются два болта, которые находятся сбоку детали.
  4. После того, как ремень был послаблен, генератор необходимо слегка подвинуть к мотору, а резиновую деталь снять.
  5. В связи с тем, что генератор снимается полностью, планку натяжения ремня можно демонтировать.
  6. На следующем этапе необходимо снять все клеммы и трубки от кондиционера.
  7. После того, как генератор отсоединён от всех патрубков, нужно открутить все болты, которыми он крепится.
  8. Так как внизу деталь крепится на длинный болт, который сложно открутить, то можно снять генератор вместе с метизом, а потом его выкрутить.

Монтаж нового генератора происходит в обратной последовательности и требует аккуратности.

Нежелательно перетягивать крепления, так как это может привести к нарушениям в целостности детали.

Обрывы в обмотке

Если есть обрыв в обмотке возбуждения, то генератор не дает зарядки. Определяется это просто. Достаточно потрогать генератор рукой. При обрыве обмотки устройство будет нагреваться. Чтобы продиагностировать более точно, от щетки отсоединяют конец обмотки возбуждения и подключают к клемме на генераторе. Замер производят через мультиметр от аккумулятора.

При обрывах мультиметр ничего не покажет. Если вместо прибора используется сигнальная лампа, то она не загорится. Для того чтобы найти проблемную катушку, к каждой их них по очереди подключают провода от АКБ. Если обрыв внутри, катушку меняют. Внешние обрывы устраняют с помощью паяльника.

Порядок выполнения работ

Перед началом работы нужно полностью прочесть инструкцию, как починить неполадку. Это разрешит действовать уверенно. Нужно понимать, что причиной потери работоспособности генератора может быть не только выход из строя щеток, но ремень или реле-регулятор. Не исключено, что изношен весь генераторный агрегат. Поэтому во время ремонта нужно проверить состояние всех элементов. Сначала нужно подготовить автомобиль к работе: снимаем клемму с аккумулятора, чтобы исключить проблемы, и отключаем плюс от генератора.

Теперь можно приступать к основным работам:

  1. Откручиваем крепежный болт ремня генератора.

Агрегат пододвигаем к мотору и снимаем ремень.
Отсоединяем планку натяжителя, штекер, клеммы.
Извлекаем двигатель.
Теперь нужно сделать щеточный узел доступным для работы, для этого нужно открыть защитный кожух. Он крепится тремя защелками.

Открутив два болта, отсоединяем провода.
Справа расположена гайка, которую тоже нужно выкрутить.

Выполняем снятие щеток генератора ВАЗ 2114, 2113 или 2115 и их проверку. Часто бывает, что они полностью закончились.

Обязательно следует проверить вынос на якоре. Он расположен в месте соприкосновения вала и щеток. Если он большой – нужно шлифовать.

Теперь нужно тщательно очистить место расположения щеточного узла, зачистить контакты, проверить надежность пружин.
Установка новых деталей.
Сборка в обратном порядке.

Сравните старые и новые щетки по длине.

Также смотрите замену щеток генератора ВАЗ 2114 без снятия генератора на видео :

Также можно действовать в следующем порядке:

  1. Обесточиваем аккумулятор посредством отсоединения минусовой клеммы.
  2. Отсоединяем контакты.
  3. Выкручиваем два крепежа, расположенных на корпусе щеткодержателя.
  4. Извлекаем узел.
  5. Осмотр конструкции на наличие дефектов.
  6. Замер выступающей части щеток.
  7. Установка новых компонентов.
  8. Монтаж узла в обратной последовательности.

Этот вариант актуален в том случае, если вы точно уверены, что причиной неисправности генератора являются щетки. После грамотно выполненных работ на приборной доске появляется такое сообщение.

От чего зависит срок годности АКБ?

Каждый производитель после изготовления батареи устанавливает гарантийный срок ее эксплуатации.

Кроме этого параметра, существует и фактический период, зависящий от многих факторов — своевременности обслуживания, соблюдения правил эксплуатации, состояния электропроводки и прочих моментов.

Из-за того, что условия обслуживания АКБ отличаются, различается и срок годности изделия.

У автовладельцев, которые эксплуатируют машину только в теплое время года, аккумулятор живет дольше всего. Другое дело, когда автомобиль нужен круглый год, вне зависимости от температуры на улице.

В такой ситуации срок годности АКБ снижается. Это вызвано и тем, что во втором случае водитель может накатать больший километраж.

Также на ресурс аккумулятора влияет:

  • Исправность и правильность работы генератора и регулятора напряжения.
  • Подключение к электропроводке автомобиля дополнительного оборудования, имеющего большой номинальный ток.
  • Режим эксплуатации. Меньше всего «живут» аккумуляторные батареи на такси, которые прохаживают большой километраж в течение года. Кроме того, такие автомобили работают в режиме частого пуска двигателя, что создает нагрузку на АКБ и генератор. При активном применении транспортного средства срок службы источника питания не превышает 1,5 лет.

Как проверить напряжение генератора на аккумуляторе

Существует два способа диагностики разности потенциалов: непосредственно на генерирующем оборудовании или через аккумулятор. Поскольку генератор подключен непосредственно к источнику питания толстым проводом, для проверки уровня разности потенциалов можно измерить напряжение источника питания. Для этого необходимо специальное оборудование, такое как вольтметр, мультиметр или нагрузочная вилка.

Выводы первого измерительного прибора должны быть подключены к батарее в любом порядке. Штекеры всегда должны быть подключены к клеммам аккумулятора в соответствии с полярностью. Принято считать, что нормальное напряжение в сети должно быть не менее 12 вольт. На холостом ходу, когда все электрооборудование автомобиля не включено, напряжение должно составлять от 13,5 до 14 вольт; допустимым считается падение напряжения от 13,3 до 13,8 вольт.

В то же время сопротивление элементов генератора — ротора, статора и диодного моста — может быть проверено с помощью обычного испытательного оборудования. Диагностика устройства ротора по обмотке. Щуп прибора должен быть подключен к контактному кольцу. Если значение на мультиметре находится в диапазоне от 2 или 3 до 5,1 Ом, устройство в порядке. Потребляемый ток обмотки должен быть в пределах от 3 до 4,5 ампер.

Его нормальное значение сопротивления составляет 0,2 Ω. Диодный мост можно проверить по наличию или отсутствию резистора, величина которого не имеет значения. Следует учитывать, что не должно быть нулевого измерения. Измерения можно проводить на положительном выводе и всех пластинах на его стороне, или на отрицательном выводе и всех парах элементов.

Для правильной зарядки автомобильного аккумулятора напряжение, подаваемое генератором переменного тока, должно составлять от 13,5 до 14 вольт.

Порядок замены генератора

Если электроузел вышел из строя и ремонт нецелесообразен, изначально нужно найти замену. Рекомендуется покупать заводской вариант, который подойдет по креплениям и клеммам. Иначе ремонт будет сопровождаться изменением проводов.

Процесс замены на ВАЗ 2109-2115:

  1. Загнать автомобиль на эстакаду.
  2. Снять защиту двигателя.
  3. Убрать клемму (−) с аккумулятора.
  4. Отодвинуть защитный кожух с плюсовой, открутить фиксирующий болт и снять клемму.
  5. Убрать провода (закреплены колодкой).
  6. Снять верхний элемент крепления.

Верхний болт крепления

  1. Скинуть ремень.
  2. Открутить нижний болт.

Нижний болт

  1. Демонтировать устройство.
  2. Установить новый узел, чтобы совпадал по креплениям.
  3. Закрепить нижним и верхним болтами.
  4. Установить ремень (желательно новый).
  5. Накинуть клемму, закрепить, вернуть защитный кожух.

Закрепление клем на генераторе

  1. Подсоединить колодку проводов.
  2. Отрегулировать натяжение.

Для натяжки необходимо крутить регулировочный винт, который при движении по часовой стрелке натягивается, против — ослабляется. Проверить просто — нужно аккуратно нажать на ремень, чтобы прогнулся не более чем на 15 мм.

Заключение

Итак, мы выяснили, почему в автомобиле генератор не выдает зарядку. Если обнаружены проблемы, связанные с утечкой тока, нужно сразу же приступать к поиску поломки и устранению ее. Генератор является главной частью электрической системы автомобиля. Как и сердце человека, он обеспечивает энергии все приборы и устройства. К генератору необходимо относиться бережно — устанавливать нештатные приборы и акустику с умом. А если возникли неполадки, ремонт лучше не откладывать «на потом». Теперь начинающие автолюбители знают, как проверить генератор – дает зарядку или нет. Это поможет в самостоятельном ремонте.

Частая неисправность «системы электроснабжения» проста – генератор не дает зарядку либо «просыпается» только на высоких оборотах. Этим славятся отечественные генераторы как за счет общего низкого качества изготовления, так и из-за ряда конструктивных дефектов. Столкнувшись с проблемой недозаряда аккумулятора, стоит разобраться с причинами проблемы – кому случалось оставаться на трассе с мертвой батареей и отсутствующей зарядкой, подтвердит, что хорошего в этом мало.

Что в итоге

С учетом приведенной выше информации становится понятно, что если начались проблемы с АКБ, часто причиной неполадок является именно генератор, а не аккумуляторная батарея. При этом проверять генератор нужно комплексно (щетки генератора, контактные кольца, обмотка, реле генератора, проводка, клеммы и т.д.)

Обратите внимание, слишком высокая нагрузка на генератор (например, при установке мощных нештатных потребителей электроэнергии) во многих случаях является причиной быстрого выхода генератора из строя. Чтобы избежать проблем (особенно при выборе нового генератора), нужно отдельно учитывать некоторые особенности
