Самостоятельная проверка и замена щеток генератора

Ремонт генератора Ваз 2110 своими руками

И так давайте рассмотрим распространенные неисправности генератора Ваз 2110 и способы их ремонта:

Как проверить конденсатор генератора Ваз 2110

Конденсатор генератора ваз 2110 является одним из элементов электрической цепи автомобиля и представляет собой емкость, состоящую из пары электродов изолированных между собой диэлектриком.

Так как главной задачей конденсатора является накопление электрической энергии, то его емкость можно считать главным показателем (чем больше емкость, тем больше накопленный заряд). Итак, в корпусе конденсатора на одной из пластин накапливается положительный заряд, на другой же (соединенной с массой) накапливается равный по величине отрицательный

Замена в генераторе ваз 2110 конденсатора начинается с его диагностики. Основным параметром, по которому можно судить о его повреждении, являются увеличившиеся помехи радиоприемника во время работы двигателя.

Проверка подшипников генератора Ваз 2110

Довольно часто выходит из строя подшипник генератора, и владелец авто будет слышать навязчивый гул при передвижении. Но необязательно сразу ехать в автосервис, для начала можно самостоятельно определить в подшипнике ли дело.

Как понять неисправность подшипника?

  1. Визуальный осмотр. Если позволяет конструкция автомобиля, можно произвести внешний осмотр детали на наличие трещин в области обойм, повреждений металла, износа посадочных мест.
  2. Если при движении стоит гул генератора, попробуйте подтянуть гайку крепления, которая фиксирует шкив вентилятора. Прекращение постороннего шума после таких манипуляций означает, что замена подшипника генератора не требуется.
  3. Иногда гул прекращается после разбора генератора и проверки стартера с выпрямительным блоком. Это так же подтверждает, что подшипник генератора тут не при чем, а неисправны совсем другие детали.
  4. В случае, когда гул остается, следует почистить контактные кольца с щетками. Лучше всего это делать с помощью обычной тряпки, смоченной в бензине. Если и после этого шум остается, тогда замена подшипников неизбежна.
  5. Что касается заднего подшипника генератора, его неисправность установить гораздо проще. Для этого покачайте наружное кольцо детали и повращайте его. Если кольцо беспрепятственно вращается, и не наблюдается люфта, шума, значит все в порядке. В противном случае запчасть подлежит замене.
  6. Передний подшипник генератора проверяется аналогично предыдущему. Нужно покачивать и вращать переднюю крышку, при этом поддерживая шкив. Заедание, люфт, шум – все это указывает на износ подшипника.

Признаки непригодного к использованию подшипника генератора:

  • Шум, гул, свистящие звуки при вращении ротора;
  • Быстрый и чрезмерный нагрев;
  • Проворачивание шкива;
  • Нестабильная зарядка.

Диагностика авто, позволяющая выявить проблему с зарядкой аккумулятора

Следующий важный шаг – проверка работоспособности предохранителя. Лучше сразу заменить его на заведомо исправное устройство и попытаться запустить двигатель. Если индикатор заряда сразу же гаснет, значит, проблема обнаружена и успешно решена.

Аккумулятор по-прежнему не заряжается? Попытаемся обнаружить утечку тока, если таковая имеет место. Для этой цели проверяем автомобиль на холодную, когда все его системы полностью отключены. Небольшая отдача напряжения в такой ситуации считается нормой, так как практически в любой машине можно обнаружить слабый контакт на некоторых участках цепи, выявить локальное замыкание. Если же утечка настолько велика, что генератор не способен давать зарядку аккумулятору, следует бить тревогу.

При отсутствии сильной отдачи тока проводим точно такую же проверку, но с подключением оборудования, установленного в процессе тюнинга. В этом случае причиной утечки будет именно оно. Самый простой способ решения проблемы – убрать все сторонние устройства.

Щетки генератора.

Как определить, что щетки генератора необходимо заменить?

Щетки генератора деталь которая есть практически в каждом автогенераторе.

Чем современней автомобиль, особенно иномарка, тем больше в нем электрических потребителей, которые тем или иным образом облегчают жизнь владельцу машины. Соответственно все большую роль среди автомобильных агрегатов играет автогенератор, который снабжает электричеством все потребители на машине.

Для чего предназначены щетки генератора?

С помощью щеток генератора напряжение с реле регулятора подается на обмотку возбуждения — ротор . На роторе закреплены коллекторные кольца — коллектор ротора к которому плотно прилегают щетки. Чтобы передать ток с реле напряжения на обмотку ротора, щетки должны находится в определенном положении и прижиматься к коллекторным кольцам с определенной силой. Для этого они установлены в посадочных местах щеткодержателя и с обратной стороны их поджимает пружина.

Материал из которого изготовлены щетки генераторов иностранных производителей — смесь меди и графита отличается от отечественных лучшей износостойкостью и проводимостью. По этой причине не рекомендуется установка на иномарки этого элемента от отечественных автомобилей.

Как узнать, когда нужна замена щеток генератора?

  1. Пробег автомобиля, 150-200 тыс. км. является сроком когда деталь порядком изношена.
  2. Загорается и снова тухнет контрольная лампочка зарядки аккумулятора. Так может продолжаться несколько дней, пока значок не загорится окончательно.
  3. Потеря мощности или просадка напряжения из за неплотного прилегания изношенной детали.
  4. Скачки напряжения бортовой сети автомобиля могут свидетельствовать о неисправности детали.
  5. Если на генератор попало много моторного масла или иной технической жидкости, в этом случае деталь подвержена повышенному износу.

Как проверить, действительно ли необходима замена щеток генератора?

Для определения причин неисправности необходимо разобрать генератор и осмотреть щетки генератора — они должны быть достаточной длинны и контактировать с контактными кольцами.

Если оставшаяся длинна хотя бы одного элемента менее 3 мм, необходима замена в любом случае. Также щетки генератора должны быть хорошо подвижны в своих посадочных местах, иметь примерно равную остаточную длину, не должны быть загрязнены, пружины должны прижимать с одинаковым усилием.

Как выполнить замену щеток на генераторе? Порядок действий.

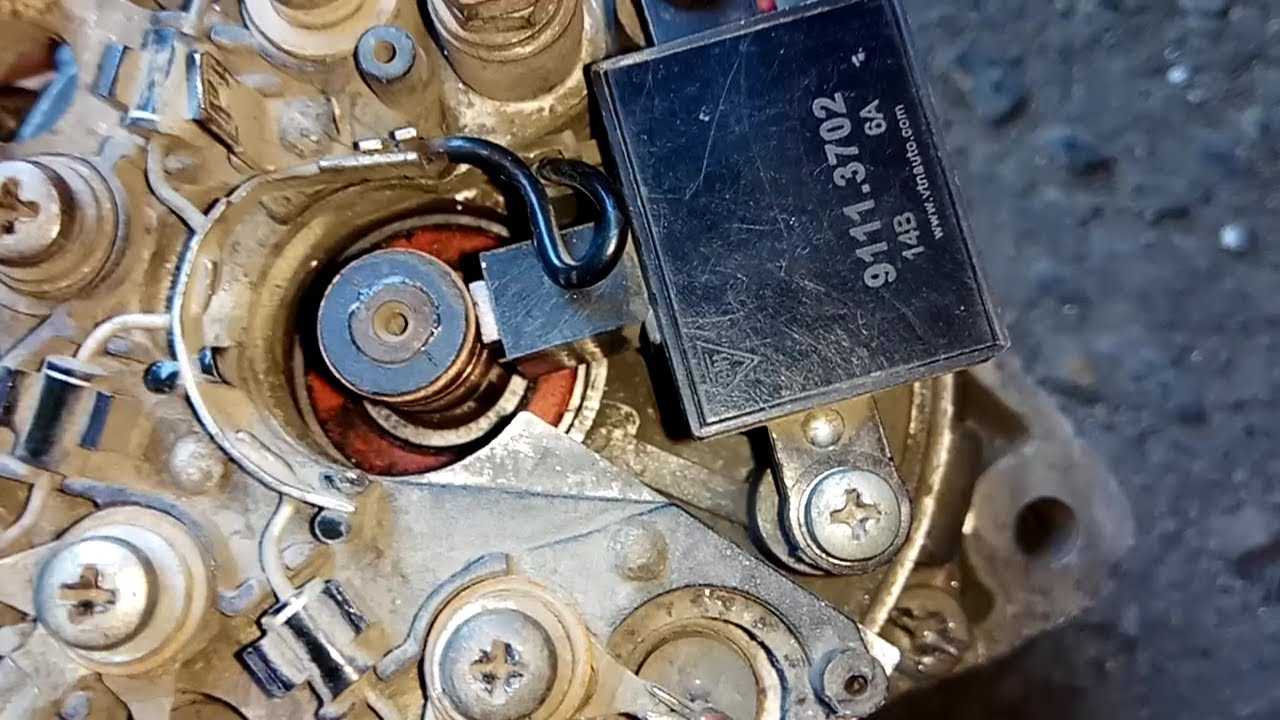

На многих современных автогенераторах щетки составляют одно целое с реле регулятором напряжения, например это справедливо для фирм Valeo, Bosch, Mitsubishi, Magneti Marelli у фирмы Denso реле регулятор выполнен отдельно от щеточного узла.

Для замены щеток генератора, если они встроены в реле регулятор, из инструментов потребуются паяльник 40-100 Вт, припой, флюс, сверло 1,5-3 мм, дрель или шуруповерт, а также инструмент для снятия регулятора.

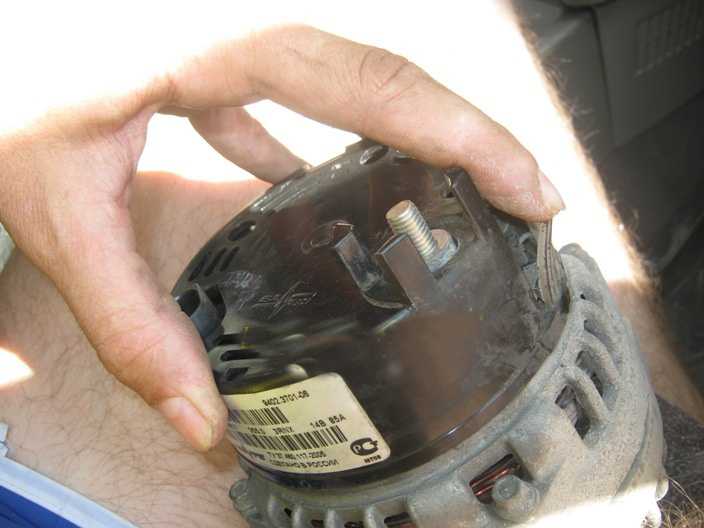

  1. Снимаем защитную крышку
  2. Снимаем реле-регулятор напряжения (либо щеточный узел)
  3. Со стороны крепления жгута щетки высверливаем контакт так, чтобы остатки детали вышли. Стараемся не повредить пружину, которая находится внутри щеточного узла.

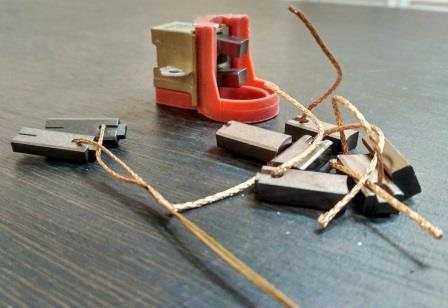

  4. Берём новые щетки, проверяем свободно ли они двигаются в своих посадочных местах
  5. Вставляем пружину и заводим жгут в отверстие, так чтобы осталась необходимая рабочая длинна.
  6. Запаиваем место контакта, остатки жгутов отрезаем.
  7. Собираем все в обратной последовательности.

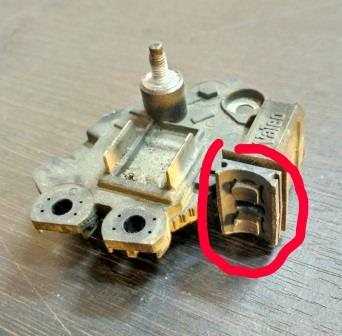

На некоторых реле регуляторах возможна замена щеток генератора, а на некоторых деталь заменить не получиться, можно заменить реле регулятор в сборе.

Например на генераторах Бош примерно с 2000 года реле регулятор идет в сборе с щетками, замена не возможна.

Конструктивные особенности

Снятие и установка топливной рампы и регулятора топлива Ваз 2110, Ваз 2111, Ваз 2112, Лада ДесяткаСнятие и установка топливной рампы и регулятора Ваз топлива 2110, Ваз 2111, Ваз Лада, 2112 Десятка

Итак, прежде чем разбираться с неисправностями имеет принцип работы устройства. За основу берем ВАЗ 2110, 21099 и 2109. Прежде всего, следует понимать, что работает этот прибор фактически только за счет электромагнитной индукции. Впрочем, углубляться в основы элементарной физики мы не будем, а лучше всего разберемся, из чего состоит прибор, который генерирует переменный ток для электроники автомобилей ВАЗ 2109, 21099 и 2110. В случае с этими машинами используется классический тип генератора, который имеет следующую конструкцию:

  • Роторная часть устройства.
  • Статор.
  • Корпус прибора.
  • Регулятор напряжения.
  • Узел щеток генератора.
  • Выпрямительный блок.

Вообще, если говорить о генераторе в целом – это прибор имеет исключительную надежность и ломается очень редко, основной причиной неисправности прибора, генерирующего, ток для автомобилей Ваз 2109, 210999 и 2110, могут стать следующие факторы:

  • Детали для генератора либо контрафактные, либо выполнены с браком.
  • Превышение эксплуатационных норм (встречается очень редко по причине того, что те самые нормы очень велики, и достигнуть их непросто).
  • Коррозия в результате попадания в механизм посторонних жидкостей, к примеру, соленая вода, дорожные реагенты или грязь.

Помимо этих самых основных неисправностей, которые связаны с механическими или электрическими поломками в электросистеме ВАЗ 21099, 2109, 2110. Случай может быть как типовым, так и совершенно оригинальным. Однако прежде чем браться за ремонт или диагностику имеет смысл изучить квалифицирующие признаки неисправности генератора.

Генератор ВАЗ 2110

Проверка щеток генератора ВАЗ 2110

Также на износ щёток указывают следующие признаки:

  • Спонтанное отключение электроники без видимых причин
  • Падение напряжения в бортовой сети
  • Быстрая разрядка аккумуляторной батареи, которая после этого отказывается заряжаться

Эти проблемы сигнализируют о том, что генераторные щётки нужно срочно заменить. В противном случае автомобиль станет просто бесполезен и даже опасен. Не бойтесь, устранить проблему гораздо проще, чем кажется! Но для начала нужна правильная диагностика. Вдруг причина неприятностей окажется не в щётках?

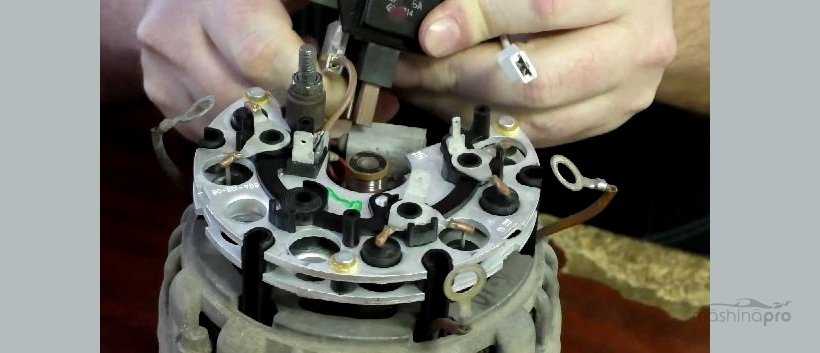

В первую очередь, проверить состояние щёток можно визуально. Для этого потребуется обесточить и снять сам генератор и посмотреть, насколько выступают щётки из корпуса держателя. Если их уже не видно, значит, они стёрлись и подлежат замене. Также для проверки состояния щёток можно применить электрический мультиметр, который есть в гараже у многих автомобилистов. Это прибор, измеряющий как напряжение тока, так и электрическое сопротивление. Достаточно переключить тестер в режим омметра.

Затем нужно взять 12-вольтовую лампу с двумя проводами и подсоедините их к клеммам B+ и D+ автомобильного генератора. Щупы мультиметра прикладываем к разным концам щётки. Исправная щётка имеет сопротивление 0,05 Ом. Если это значение выше, щётки пора менять.

Замена щёток на ВАЗ-2110

Для того, чтобы снять щётки с генератора лучше всего сначала снять сам генератор. Для этого понадобятся:

  • Гаечный ключ на 13
  • Торцовый ключ на 8
  • Плоская отвёртка
  • Ключ на 10

Непосредственно для демонтажа генератора нужны ключи на 10 и на 13. В процедуре снятия генератора на «десятках» с 8-клапанными и 16-клапанными моторами есть отличия. В машине с 8-клапанным двигателем устройство можно достать сверху открыв капот, а вот на авто с 16-клапанным движком придётся снимать защиту картера и проводить демонтаж генератора находясь под днищем автомобиля.

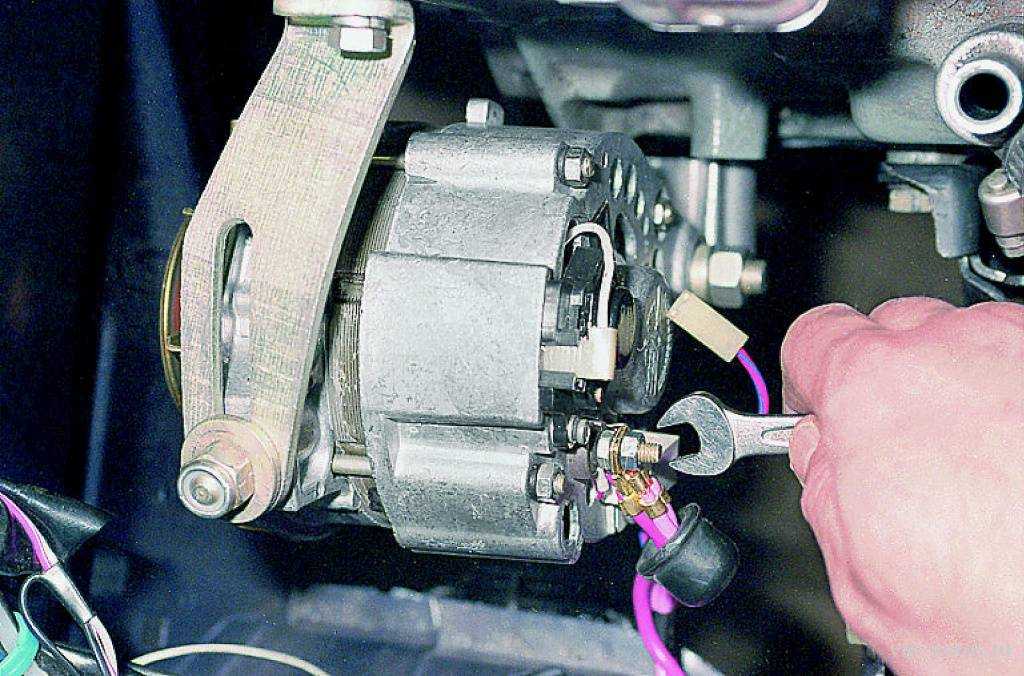

Перед тем, как искать генератор, нужно отсоединить минусовую клемму аккумуляторной батареи. После этого можно приступать к демонтажу. Сперва, открутите гайку на плюсовом контакте генератора (B+).

Пора приниматься за ременный привод генератора. Ослабьте нижнюю гайку с помощью ключа на 13.

То же самое сделайте с верхней гайкой.

Ослабьте болт натяжителя и снимите генераторный ремень. Открутите полностью крепежные болты генератора.

Выкрутите регулировочный болт и снимите натяжную планку

После этого генератор можно вытащить из подкапотного пространства.

Часто спрашивают, а можно ли заменить щётки, не снимая генератора. Можно, но это будет гораздо сложнее, так как есть риск потерять значимые детали и повредить устройство. Кроме того, подобный трюк вряд ли пройдёт на 16-клапанном моторе, где даже просто подобраться к генератору уже нелёгкая задача.

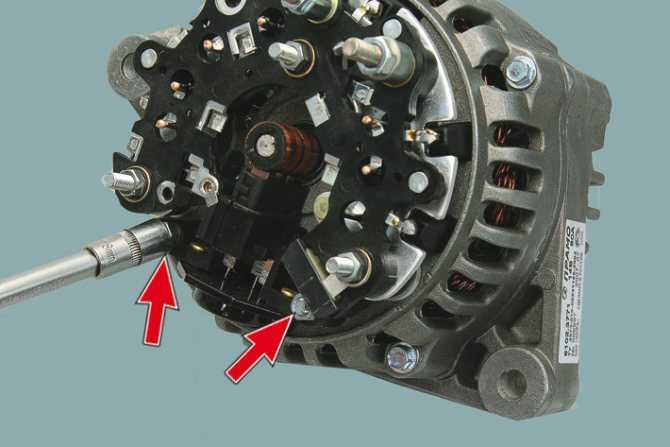

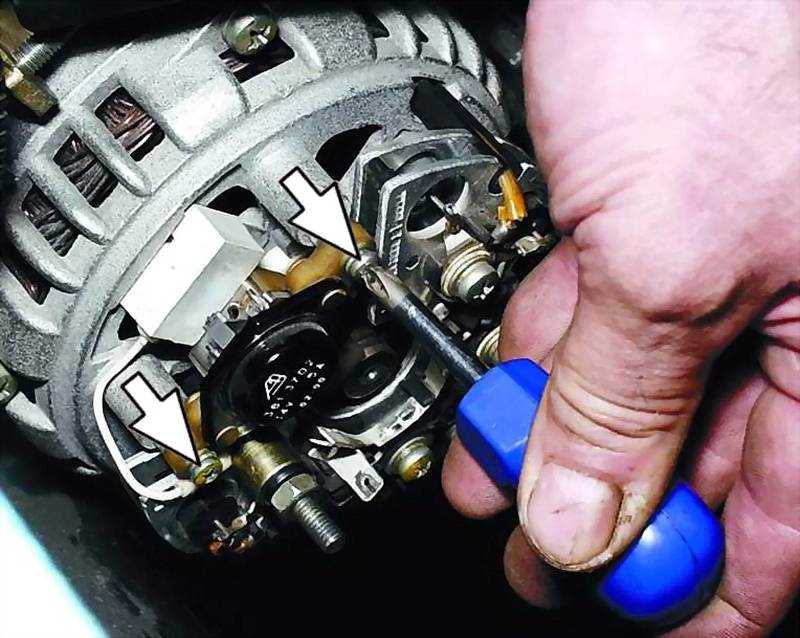

Щёточный узел крепится на генераторе всего одним болтом, но для того, чтобы его достать, потребуется к стандартному набору инструментов добавить карданный шарнир с удлинителем и снять аккумулятор. Для начала рукой отсоедините от генератора все подключенные к нему провода и контакты. Помогайте себе плоскогубцами по необходимости. После этого карданным шарниром выкрутите болт щёткодержателя и постарайтесь его не потерять. После этого вставьте в держатель новые щётки и закрутите болт на место. Если будет трудно, — делайте замену щёток первым способом, сняв генератор.

ЗаключениеАвтомобиль как живой организм — все его детали требуют за собой бережного ухода и аккуратного обращения.

Но, как и человеческий организм, машина иной раз дает «сбои».

Выход из строя электрического генератора может доставить массу проблем автовладельцу,

но в его ремонте нет ничего сложно, и уж тем более, нет ничего такого, с чем бы не справился мужчина.

FakeHeader

Comments 12

У меня 13.6 на ХХ без потребителей(

Скорее всего диодный мост под замену!

Сложно его менять, я не про разбор и снятие генератора, это я смогу, сам мост выпаивать?

нет. я не снимая генератор менял мост и всё хорошо стало, всё на винтиках и клеммах. у меня 8кл двиг. Лучше снять генератор, снять диодный мост прийти в магазин с ним и там такой-же дадут

У меня такая же беда… Ген 21214(80а) только диодный мост не менял…выдает 13.8

диодный мост поменял и всё решилось, прибором проверялся как исправный, но я решил попробовать поменять и угадал…

хахахаха генератор на 30 ампер хахахах ))))

на 80, я потом присмотрелся. стерлась надпись…

Меняй мост, он копеечный !

Чек горит наверно сообщая что был обрыв цепи питания, бывает такое когда напряжение пропадает (снял аккум, от гены 2 проводка открутил). Сбрось и забей. А напруга маленькая у тебя возможно из за загрязнения. Шкурочкой пройди все места где болтами стягиваются, в особенности зашкурь торцы цилиндрика, который «+» выводит на провода. У меня из за его ржавости была такая проблема. Если защиты нет и гену постоянно поливает, то эти проблемы тебя будут преследовать постоянно, то контакты, то подшипники. Закрывайся по полной))))

На автомобиле два источника тока – аккумуляторная батарея и генератор. Аккумуляторная батарея используется при пуске двигателя и для питания электрическим током напряжением 12 В стартера и других потребителей при неработающем двигателе. Когда двигатель работает, основной источник тока — генератор — обеспечивает электрическим током все потребители, включая систему зажигания, и заряжает аккумуляторную батарею.

Если на приборной панели горит красная лампа зарядки аккумуляторной батареи, значит ток не поступает от генератора в бортовую сеть и расходуется запас энергии аккумуляторной батареи. Этот запас ограничен и зависит от емкости. Если аккумуляторная батарея была заряжена полностью, можно доехать до гаража и без генератора, но лучше попытаться устранить неисправность на месте.

Как заменить щетки генератора на автомобиле ВАЗ-2110

Для того чтобы снять генератор и установить новые щетки, потребуется подготовить весь необходимый инструмент – ключи на 8 (торцовый), 10 и 13, а также плоскую отвертку и карданный шарнир со специальным удлинителем. Вся процедура выполняется по следующей схеме:

  • отключаем минусовой контакт аккумуляторной батареи, чтобы обесточить генератор;
  • отвинчиваем гайку, расположенную на плюсовом контакте. Это необходимо, чтобы отключить генератор от системы;
  • ослабляем нижнюю и верхнюю гайки, а также болт натяжителя, чтобы быстро и без особых усилий снять генераторный ремень;
  • полностью извлекаем регулировочный болт, после чего снимаем с генератора натяжную планку;
  • извлекаем генератор. Все остальные работы можно будет выполнять в любом удобном месте, так как теперь несложно обеспечить быстрый доступ к щеткам;
  • снимаем аккумуляторную батарею и отключаем от генератора все подсоединенные к нему провода;
  • с помощью карданного шарнира добираемся до болта щеточного узла и полностью выкручиваем его из корпуса;
  • устанавливаем новые щетки и осуществляем сборку генератора в обратном порядке.

После этого вам потребуется закрепить генератор на специально предназначенном для него месте и вновь подключить все провода. Обязательно проверьте работу электрической сети автомобиля после завершения сборки и устраните допущенные ошибки, если таковые имеют место.

Замена щеток генератора в автомобиле ВАЗ-2110 – процедура относительно простая, поэтому вы сможете справиться с ее проведением своими руками даже без привлечения мастеров автосервиса. Достаточно лишь иметь в своем распоряжении весь необходимый инструмент, без которого вы не сможете демонтировать агрегат.

Как проверить генератор автомобиля мультиметром

Стабильная и корректная работа электроники автомобиля во многом зависит от исправности генератора. Именно он обеспечивает питание всех устройств, а также способствует запуску двигателя

В связи с этим важно следить за его исправностью, а при необходимости знать, как проверить генератор автомобиля мультиметром

Данный элемент напрямую связан с аккумуляторной батареей, с которой также нередко возникают проблемы. А при необходимости подключить к штатной бортовой сети новые устройства и различные приборы следует проверить исправность генератора, так как именно он является источником штатного тока. Другими словами, это один из тех узлов, которые необходимо регулярно проверять.

проверка и ремонт регулятора напряжения ВАЗ 2110 | ВАЗ 2111 | ВАЗ 2112

Работа регулятора напряжения заключается в непрерывном и автоматическом изменении силы тока возбуждения генератора таким образом, чтобы напряжение генератора поддерживалось в заданных пределах при изменении частоты вращения и тока нагрузки генератора. Проверка регулятора напряжения на автомобилях семейства ваз 2110

Для проверки необходимо иметь вольтметр постоянного тока со шкалой до 15-30 В класса точности не хуже 1,0. После 15 мин работы двигателя на средних оборотах при включенных фарах замерьте напряжение между клеммой «В+» и «массой» генератора. Напряжение должно находится в пределах 13,2-14,7 В. В том случае, если наблюдается систематический недозаряд или перезаряд аккумулятора и регулируемое напряжение не укладывается в указанные пределы, регулятор напряжения необходимо заменить.Проверка снятого регулятора ваз 2110, ваз 2111, ваз 2112. Регулятор в сборе с щеткодержателем, снятый с генератора, проверяется по схеме, приведенной на рис. 7-12. Между щетками включите лампу 1-3 Вт, 12 В. К выводам «D+» и «масса» регулятора присоедините источник питания сначала напряжением 12 В, а затем напряжением 15-16 В. Если регулятор напряжения исправен, то в первом случае лампа должна гореть, а во втором — гаснуть. Если лампа горит в обоих случаях, то в регуляторе пробой, а если не горит в обоих случаях, то или в регуляторе напряжения имеется обрыв, или нет контакта между щетками и выводами регулятора напряжения. Последнее можно проверить, присоединяя провода от лампы не к щеткам, а непосредственно к выводам «D+» и «DF» регулятора напряжения.Проверка конденсатора Конденсатор служит для защиты электронного оборудования автомобилей ваз 2110, ваз 2111, ваз 2112 от импульсов напряжения в системе зажигания, а также для снижения помех радиоприему. Повреждение конденсатора или ослабление его крепления на генераторе (ухудшение контакта с массой) обнаруживается по увеличению помех радиоприему при работающем двигателе. Ориентировочно исправность конденсатора можно проверить мегомметром или тестером (на шкале 1—10 МОм). Если в конденсаторе нет обрыва, то в момент присоединения щупов прибора к выводам конденсатора стрелка должна отклониться в сторону уменьшения сопротивления, а затем постепенно вернуться обратно. Емкость конденсатора, замеренная специальным прибором, должна быть 2,2 мкФ±20%.


рис. 7-12. Схема для проверки регулятора напряжения: 1 — контрольная лампа; 2 — вывод (масса) регулятора напряжения; 3 — вывод «DF» регулятора напряжения; 4 — регулятор напряжения; 5 — вывод «D+» регулятора напряжения; А — к источнику питания

При использовании материалов сайта активная ссылка на car-exotic.com обязательна!

Регулятор напряжения генератора (РН) ремонту не подлежит, он только меняется на новый. Однако перед его заменой следует убедиться, что именно он вышел из строя. Изучаем вопрос «как проверить регулятор напряжения ВАЗ 2110 «.

Проверка регулятора напряжения на автомобиле

Чтобы проверить РН потребуется вольтметр постоянного тока со шкалой до 15. 30 вольт. Проверяем так: на работающем на средних оборотах двигателе и включенных фарах замеряем напряжение на клеммах аккумулятора. Оно должно находится в пределах 13,5. 14,2 В.

Если регулируемое напряжение не укладывается в указанные пределы, а также наблюдается систематический недозаряд или перезаряд АКБ, тогда возможно, что регулятор напряжения неисправен, и его необходимо заменить.

Проверка регулятора напряжения после его демонтажа

Снятый регулятор напряжения генератора, проверяется по схемам: (первая схема для РН старого образца): Реле-регулятор лучше проверять в сборе со щеткодержателем, так как при этом можно сразу обнаружить обрывы выводов щеток и плохой контакт между выводами регулятора напряжения и щеткодержателя. Нужно включить лампу 1. 3 Вт, 12В между щеток. К выводам «Б», «В» и к массе регулятора присоедините источник питания сначала напряжением 12. 14В, а затем напряжением 16. 22В. (источником питания 12В может выступать аккумулятор, а в качестве источника питания 16. 18В — тот же аккумулятор, но с присоединенными к нему последовательно 2..4 самыми дешёвыми пальчиковыми батарейками.)

Если регулятор напряжения исправен, то

  1. в первом случае лампа должна гореть,
  2. во втором — гаснуть.

Если лампа горит в обоих случаях, то в регуляторе пробой, а если не горит в обоих случаях, то в регуляторе имеется обрыв или нет контакта между щётками и выводами регулятора напряжения.

Пример практической проверки регулятора напряжения 54.3702 с помощью лампы мощностью 21Вт: Кстати, на «десятку» можно установить и трехуровневый регулятор напряжения .

Обрывы в обмотке

Если есть обрыв в обмотке возбуждения, то генератор не дает зарядки. Определяется это просто. Достаточно потрогать генератор рукой. При обрыве обмотки устройство будет нагреваться. Чтобы продиагностировать более точно, от щетки отсоединяют конец обмотки возбуждения и подключают к клемме на генераторе. Замер производят через мультиметр от аккумулятора.

При обрывах мультиметр ничего не покажет. Если вместо прибора используется сигнальная лампа, то она не загорится. Для того чтобы найти проблемную катушку, к каждой их них по очереди подключают провода от АКБ. Если обрыв внутри, катушку меняют. Внешние обрывы устраняют с помощью паяльника.

Заключение

Как показывает практика, если вы занимаетесь самостоятельным ремонтом своего «железного коня», то в принципе, от большинства неисправностей можно избавиться своими силами

Важно с умом подойти к процедуре ремонта, чтобы не сделать еще хуже, эта рекомендация особенно актуальна для начинающих автолюбителей. Следует также отметить, что некоторые ремонтные процессы могут оказаться не эффективными с экономической точки зрения, к примеру, речь идет о замене обмотки статора

В данном случае наиболее целесообразно будет произвести замену ГУ полностью. Если вы сомневаетесь в своих силах, лучше доверьте процедуру ремонта специалистам.
