Как снять руль лады-приоры

О руле

Руль нового образца получился более симпатичным, чем старый и стал лучше вливаться в интерьер автомобиля. С выходом рейсталинга многие владельцы дорестайленговых автомобилей начали интересоваться заменой старого руля на новый.

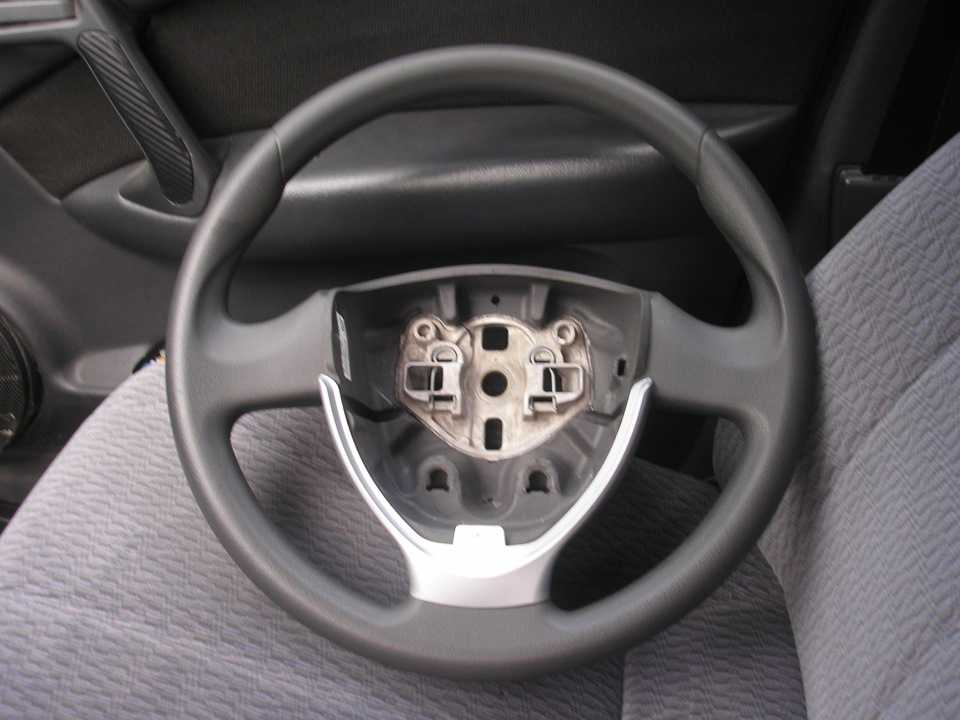

Руль нового (слева) и старого (справа) образца

Руль на Приоре довольно быстро подвергается износу, и замена старого потертого руля будет нелишней работой, особенно если заменить руль на рестайлинговый.

Износ руля Приоры

Существует два вида рулей: с серебристой вставкой и черной глянцевой. Серебристая вставка появилась еще в Приора 1 и уже тоже является не актуальной, а вот черная глянцевая вставка, появившаяся в люксовой версии Приоры 2, довольно гармонично смотрится и предает отличный вид в салоне, что действительно бросается в глаза.

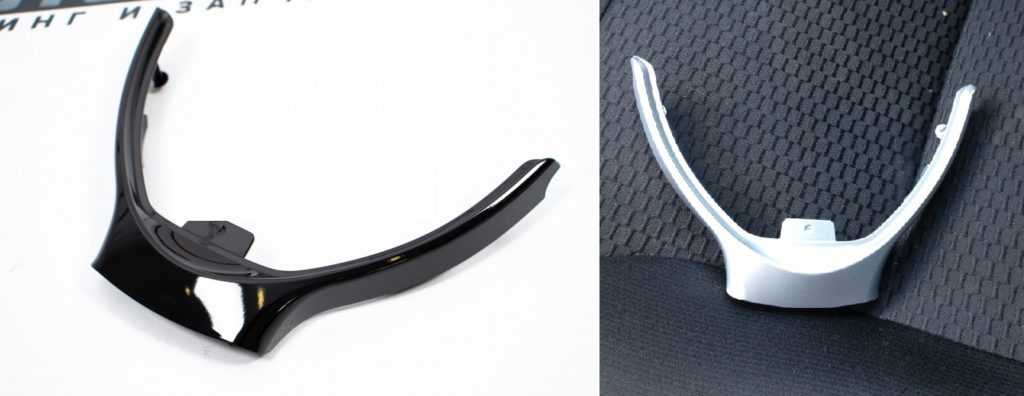

Вставки руля нового образца

Руль нового образца намного удобнее старого, тем, что сигнал на руле теперь можно нажимать как привычно посередине рулевого колеса. В старой же версии были две кнопки, нажатие которых в критических ситуациях затруднялось поиском данной клавиши.

Возможен ли ремонт снятой подушки безопасности

Возможность восстановления сработавших подушек безопасности — один из актуальных вопросов, волнующих многих водителей, попадавших в ДТП. Выводы, к сожалению, неутешительные: отремонтировать подобную вещь нереально. В случае срабатывания подушки безопасности производится полная замена облицовки, подушки и патрона. Однако такие работы нередко выливаются в круглые суммы, особенно если речь идёт об иномарках. В такой ситуации есть выход — восстановление Airbag.

Восстановление

Существует два способа восстановления Airbag. Один из них считается правильным и подразумевает под собой замену пиропатрона и самой подушки

Вся облицовка крайне аккуратно и осторожно восстанавливается. Несмотря на то, что данный способ дорогостоящий, он обходится намного дешевле полной замены

Однако проводить восстановление может только профессионал, способный правильно настроить блок управления — при сбое данных подушка безопасности может сработать в любое время без видимой на то причины.

Замена пиропатрона подушки безопасности — экономичный способ восстановления Airbag

Впрочем, подобные неприятные последствия устраняются путём приобретения и установки нового блока системы SRS Airbag. Подобное устройство вносит в память компьютера столкновение, что позволит избежать появления ошибки при установке новой подушки.

Второй способ восстановления считается неправильным и подразумевает под собой полный разбор всего блока и заполнение свободной полости монтажной пеной. Подобное безобразие сверху закрывается облицовкой. Конечно, такой вариант чисто косметический и не гарантирует никакой защиты и безопасности в случае очередного столкновения. Единственным его преимуществом можно назвать дешевизну.

Свободная от подушки безопасности полость руля заполняется монтажной пеной

Как снять руль Лады-Приоры

Сколько крылатых выражений связано с этой деталью. И все они однозначно указывают на особую роль рулевого колеса в автомобиле.

И действительно, именно руль передаёт усилие водителя на систему управления автомобилем и корректирует его движение.

В отличие от штурвалов первых моделей легковых автомобилей современный руль — это удобное и приятное даже на ощупь устройство. Но его нужно иногда менять. Как это сделать на «Приоре»?

Что скрывает в себе руль «Приоры»

Главной отличительной чертой руля «Приоры» является наличие в нём подушки безопасности. То есть, он имеет в своей начинке два электрических устройства:

1. Включатель звукового сигнала.
2. Комплект подушки безопасности.

Из-за этих сложностей и пришлось установить в него специальный барабан с контактной лентой для включения этих устройств.

Внимание! Не все «Приоры» имеют в комплектации подушку безопасности, но полость в руле под неё имеется в любом случае. Из-за этой особенности руля «Приоры» снятие его требует большой аккуратности

Из-за этой особенности руля «Приоры» снятие его требует большой аккуратности

Из-за этой особенности руля «Приоры» снятие его требует большой аккуратности.

Зачем его менять или снимать

Сам по себе руль автомобиля очень долговечен. Поэтому замена руля требуется редко. А вот снимать приходится гораздо чаще. Замену делают обычно при тюнинге машины под «спортивный» вариант. Соответственно, такая замена только один из эпизодов комплекса переделок.

А снятие руля «Приоры» необходимо проводить для ремонта и обслуживания электрических составляющих.

Как снять непосредственно руль «Приоры»

Для снятия этой важной детали, необходимо приготовить некоторые инструменты:

• Плоская отвёртка;
• Плоскогубцы;
• ключ-головку на 24;
• шестигранник №5
• Вороток с удлинителем для головки.

Это интересно:  Как ухаживать за АКБ зимой

Очень важно! Перед тем как начинать разборку и снятие руля обязательно выставить колёса автомобиля строго по курсу «прямо»! И отметить как расположено рулевое колесо. Это необходимо для правильной установки на место после снятия

Процесс снятия

После установки «Приоры» в нужное положение колёса лучше зафиксировать, и можно приступать к снятию. В первую очередь снимается подушка безопасности.

Её снятие, это очень тонкая работа и проводить её необходимо с особенными предосторожностями. Для начала лучше обесточить автомобиль

То есть отсоединить клемму аккумулятора

То есть отсоединить клемму аккумулятора.

И только после этого выкрутить с обратной стороны руля 2 болта под шестигранник

После чего, очень осторожно отвести устройство в сторону

Важно

Особое внимание! Ни в коем случае не делать резких движений и не ударять устройство! Может произойти спонтанное срабатывание, которое приведёт к тяжёлым травмам!

Разъём проводов подушки закреплён специальным фиксатором, расклинивающим центр разъёма. Его нужно аккуратно поддеть тонкой отвёрткой и после этого аккуратно снять. После чего извлечь из подушки разъём. Без резких движений отложить устройство в сторону,чтобы оно не попало под удар или резкий толчок. Ни в коем случае не пытаться разобрать подушку!

Дальше работа будет попроще. Плоскогубцами аккуратно отсоединить провода, идущие на звуковой сигнал, и отвести их в сторону.

Теперь основная гайка на 24. Её необходимо сорвать, но не откручивать и не снимать полностью, а только отвернуть на 2—3 оборота. После этого аккуратно постукивая ладонями по обратной стороне руля «Приоры» добиться смещения его вверх. То есть сорвать по шлицам. Затем ещё раз проверить положение колёс и рулевого колеса. Можно сделать отметки маркером на руле и кожухе колонки.

И уже потом полностью открутить гайку и снять окончательно руль «Приоры»

В момент снятия действовать осторожно, чтобы не повредить провода электронных устройств. Вытащить их через специальное отверстие и отвести в сторону

Установка устройств на место

Эту операцию проводить строго в обратной последовательности. Начать с прокладки проводов и далее по инструкции. И снова, особая аккуратность в обращении с подушкой безопасности!

Важно! После полной сборки и подключения аккумулятора провести пробное включение зажигания с пассажирского места! Это убережёт от внештатного срабатывания подушки

Лада Приора Хэтчбек Притвора › Бортжурнал › Руль нового образца. Приора 2 SE. Установка

Категорически всех приветствую!

Недавно установил руль нового образца от Приоры 2 Se люкс. Отличие люксовой и нелюксовой версии заключается в цвете вставки руля. У нормы и базы она серая, у люкса черная. Теперь обо всем попорядку. Все подробно, может кому то поможет.Нам потребуются следующие инструменты:— Отвертка крестовая — Отвертка плоская — Шестигранник на 5 — Головка на 24 — Головка на 8 — Трещетка. Первым делом снимаем клемму с АКБ и ждем некоторое время, чтобы разрядился конденсатор в системе подушки безопасности.Руль устанавливаем в положение прямолинейного движения. (Наставление мурзилки) В это время крестовой отверткой откручиваем 7 винтов крепления кожуха руля.

Сняв кожух шестигранником «на 5» откручиваем 2 винта крепления подушки безопасности к рулевому колесу.

После потянув подушку безопасности на себя, поддев плоской отверткой отсоединяем разъем, далее снимаем подушку.

Откручиваем гайку крепления рулевого колеса к рулевому валу головкой на 24. Возможно потребуется помощник, тк данная гайка затянута с усилием. Открутив снимаем руль и убираем подальше. Головкой на 8 ослабляем крепление соединителя подрулевого (шлейфа), и отсоеденив разьемы подрулевых переключателей и вынув последние снимаем шлейф.

На этом разборка закончена. Пора переходить к сборке. Но перед этим несколько сравнительных фото.

Теперь о сборке. Как обычно пишут в умных книгах — сборку производить в обратном порядке. Сначала шлейф. Главное особо глубоко его на вал рулевой колонки не насаживать, хоть там и есть ограничительный выступ, но все равно при максимальном удалении работает не корректно. Лучше всего устанавливать по положению старого шлейфа.

Далее устанавливаем руль на свое место, аккуратно провздев провода в отведенные для них отверстия. После этого можно удалить предохранительную защелку. Она предназначена чтобы во время транспортировки шлейф находился в состоянии равноудаления в каждую из сторон. Если у вас нет такой, то то крутим до упора в одну сторону, потом в другую и общее число оборотов делим пополам.

Соединяем разъемы подушки и шлейфа. Там все просто. Их не перепутаешь. И тадаааамс. защелкиваем подушку в креплении руля. Руль установлен. Собираем кожух рулевой колонки и наслаждаемся обновленным салоном.

Неисправности и их признаки

Несомненно, электроусилитель является более надежным узлом, чем устройство, работающее на гидравлике, но и в ЭУР появляются неисправности. При их обнаружении нужно сразу проводить ремонт, так как от работы усилителя зависит безопасность водителя, его спутников и других участников дорожного движения.

Полный отказ работы ЭУР

Как показывает практика, неисправностей у этого узла не так много, поломки случаются в один и тех же деталях. Первое, что стоит разобрать, – это полный отказ ЭУР. При отключении усилителя необходимо проверить экран бортового компьютера, скорее всего, вы увидите там код, сообщающий о неисправностях в узле. Но иногда определить отключение усилителя можно только на практике.

Выполняем следующие действия:

1. Выключаем двигатель и несколько раз поворачиваем «баранку» в разные стороны;
2. Повторяем эти действия, но уже при заведенном моторе;
3. Усилие при повороте руля не поменялось? Значит узел полностью отключился.

Иногда усилитель и спидометр перестают работать одновременно. Причиной такого дефекта является датчик скорости, который вышел из строя. Взяв электросхему, вы поймете, что эти три элемента связаны. Датчик момента подает данные на блок управления, он сравнивает их со скоростью и определяет усилие. Если причиной стал датчик скорости, то ремонт заключается в проверке проводки, которая ведет к этому элементу. Также стоит проверить провода, соединяющие датчик со спидометром и усилителем руля. Если в коммутации обрывов нет, то следует поменять датчик.

Низкое напряжение в сети автомобиля тоже может привести к отключению ЭУР. Неисправности следует искать в изоляции проводки. Если она повреждена, в сети будут появляться короткие замыкания. Также нарушения в изоляции приводят к неисправной работе генератора. Для устранения неисправности следует проверить проводку и генератор. В датчике момента присутствует множество контактов, которые при сильном загрязнении способствуют отключению ЭУР. В этом случае ремонт – это разбор агрегата и очистка контактов датчика момента.

Непредсказуемая работа руля

Водитель едет по ровной дороге, положения руля не меняется, и вдруг машина поворачивает в сторону. Такое непредсказуемое поведение усилителя руля требует срочной диагностики, так как в самый неподходящий момент электроусилитель руля Лада Приора может отправить автомобиль на обочину или на встречную полосу. В такой ситуации движение следует прекратить и отключить усилитель. Для этого нам понадобиться извлечь предохранитель, который отвечает за подачу напряжения на усилитель.

Чтобы достать этот предохранитель, нужно выполнить следующие действия:

1. У левой ноги водителя расположена крышка монтажного блока;
2. Проворачиваем фиксаторы и отщелкиваем крепления;
3. Блок, где расположен нужный предохранитель, вы найдете возле расширительного бачка;
4. Смело достаем предохранитель F5 (50 A) – он отвечает за обеспечение цепи питания к ЭУР.

Причина такого поведения – неисправности в устройстве электроусилителя. Это может быть датчик момента, блок управления, засоренные контакты или механические повреждения. Диагностику рекомендуется выполнять у профессионалов, так как в гаражных условиях проверить блок управления у вас не получится, замена может быть осуществлена своими руками.

Демонтаж подрулевого шлейфа

Как поменять подрулевой шлейф. Последовательность демонтажа шлейфа:

Снять заглушки рулевой стойки. Для демонтажа можно использовать обычную кредитную карточку. Это предотвратит повреждение защелок.

• Открутить гайку рулевого колеса. Гайку следует откручивать первоначально не полностью. Во время демонтажа руля он обычно закреплен на стойке с натягом. При этом возможно, что в момент его отделения его от рулевой оси, движения будут неконтролируемые. Можно получить травму или порвать соединения. После того, как руль будет отделен от оси, следует открутить гайку полностью, демонтировать руль.
• Снять фишку, соединяющую проводку подрулевого шлейфа. Для этого следует переместить защелку на указано на картинке ниже.

Установка оригинального руля

Если же вы не горите особым желанием заменять оригинальный руль, а ваш по каким-то причинам вышел из строя, то нет ничего проще чем установить вместо него точно такой же новый. Что касается автомобилей Лада Приора, в продаже имеются штатные рули как с подушкой безопасности, так и с заглушкой вместо нее. Также в «дорестайлинговую» Приору можно без труда установить рулевое колесо нового образца, что несомненно хорошо скажется на внешнем виде и эстетичности салона.

В автомобиле Приора, руль бывает 2 видов 4 спицевый дорестайлинговый и трехспицевый рестайлинговый. Помимо этого на Приору можно поставить мультируль от Весты. Руль автомобиля Лада Приора снимается редко — для работы в салоне по шумоизоляции панели, замене электроусилителя и когда меняется сам руль. Снять его можно за 7 простых шагов, описанных ниже в этой статье! Цена на руль приоры 2 отличается от первой версии, немного дороже. Диаметр одинаковый. Для того чтобы сделать руль толще на него ставится оплетка, а чтобы окультурить его — делается перетяжка кожей.

Все в любимой машине должно быть хорошо: динамика, «звук», комфорт. Все можно кастомизировать, то есть, поменять комплектующие детали на свой лад. Как пример, в старой Приоре обычный четырехспицевый мультируль, можно заменить на новый, трехспицевый.

Руль на Приоре перенял от других автомобилей автоВАЗа, тот же стиль, простоту. Руль Приора 2 придал салону автомобиля современность – тот дизайн рулевого колеса, который уже давно привыкли видеть перед собой владельцы иномарок, стал доступен любителям отечественных автомобилей. Приятный по ощущению, современный – его не зря стараются поставить в дорестайлинговые Приоры. Мультируль на Приору не поставили, но даже в новом формате он выглядит достаточно презентабельно, лучше чем было.

Стоит ли ремонтировать?

В вопросе, стоит ли ремонтировать рулевую рейку, ведется много дискуссий. Здесь нужно комплексно подходить к проблеме, и понимать, в чем причина неисправности.

Наиболее надежный и дорогой вариант — замена изделия на оригинал.

Но такое решение по карману далеко не всем автовладельцам, поэтому многие ищут варианты для экономии.

Как результат, покупается не оригинальная / контрактная рейка, способная прослужить еще много лет.

Альтернативное решение — покупка ремкомплекта с сальниками, втулками и пыльниками.

При выборе такого варианта важно отдать предпочтение качественному комплекту, ведь от этого зависит срок службы отремонтированной рейки. Также нужно доверить работу профессионалу по ремонту, у которого имеется достаточный опыт

Также нужно доверить работу профессионалу по ремонту, у которого имеется достаточный опыт.

Следовательно, для получения результата нужно обратиться в проверенное СТО и купить качественный ремонтный комплект. Это позволяет сэкономить, но нужно требовать гарантию на работы.

В случае с рулевой рейкой на ЭУР, как правило, предпочтение отдается ремонту, но не всегда это возможно, ведь даже на СТО чаще всего рекомендуют сразу делать замену.

Это связано с тем, что шлифовать при механической поломке здесь нельзя, а неисправности, связанные с электроникой, требуют больших временных затрат.

То есть, отремонтировать рулевую рейку с ЭУР возможно только при незначительной неисправности, характерной для механических аналогов. В ином случае, с вероятностью 90%, деталь идет под замену.

Если рассуждать с позиции производителей автомобилей, они вообще не приемлют ремонт и рекомендуют сразу менять механизм в сборе при любой поломке. Но так было не всегда.

Ориентировочно до 2005 года рулевые рейки считались обслуживаемыми, и многие официальные сервисы шли на замену отдельных запчастей. Теперь же этот узел является необслуживаемым.

Заводы-изготовители не продают оригинальные запчасти, поэтому восстановление устройства выполняется на свой страх и риск.

Владельцы автомобилей вынуждены покупать ремонтные комплекты на стороне и рассчитывать на их качество.

Алгоритм демонтажа

1. Для начала руль блокируется поворотом в любую из сторон (при этом в замке зажигания ключа быть не должно).
2. Далее необходимо поддеть накладку (которую еще называют звуковым сигналом), расположенную в верхней части рулевого колеса. Вместе с этим рекомендуется прислушаться к тому, как срабатывает звуковой сигнал.
3. После отсоединения верхней части накладки от крепления, следует поддеть ее снизу и полностью снять. На кнопке расположены провода питания, поэтому не нужно дергать накладку сильно, чтобы их не повредить.
4. Теперь провода предстоит отсоединить, немного за них потянув, таким способом сняв их с контактов.

1. Стоит отметить, что болты крепятся достаточно прочно, поэтому отсоединять их нужно с максимальной аккуратностью, чтобы не повредить кнопки и контакты.
2. После накладку можно полностью отсоединить.
3. Следующим шагом головкой с воротком необходимо открутить гайку, которая крепит руль к валу. Рулевое колесо при этом должно быть заблокировано.
4. В ситуации, когда гайка крутится с трудом, можно использовать трещотку, с помощью которой это осуществить можно быстрее и легче. Гайку до конца откручивать не нужно, лучше оставить ее на месте, иначе при снятии руля можно «получить в лоб».
5. Положение руля должно быть отмечено маркером или карандашом, чтобы при монтировании его обратно установить его ровно. Метки можно делать либо на самом руле, либо на кожухе.
6. Теперь нужно, взяв руль обеими руками, потянуть его на себя, сняв со шлицев вала. Если он не поддается с первого раза, его можно бить его руками снизу поочередно слева и справа.
7. После того как руль сняли, нужно гайку открутить до конца и снять колесо.

Снятие детали

Перед тем, как начать демонтаж на любой машине, нужно сперва немного её подготовить:

• Выставить рулевое колесо, чтобы автомобиль двигался прямо;
• Вынуть из замка зажигания ключ, произвести блокировку руля;
• Выполнить на батарее аккумулятора деактивацию минусовой клеммы.

Всё, остаётся только две-три минуты подождать. Пауза нужна для того, чтобы конденсатор в системе управления окончательно разрядился. Электроцепь необходимо обесточить, избегая коротких замыканий.

Что потребуется

Набор ключей torx для автомобилей Будут небходимы некоторые инструменты, в частности, ключи, отвёртки. Конкретные их модели зависят от того, с чем именно планируется работать. Для авто разных марок требуются разные виды ключей.

Пошаговая инструкция

Перед снятием подушки безопасности стоит разобраться, о каком её варианте идёт речь, с какой моделью машины планируется выполнять задачу.

Снять подушку безопасности с руля

Рассмотрим ситуацию на примере автомобиля Лада Приора, в других моделях могут быть незначительные отличия (некоторые примеры приводятся ниже в соответствующем разделе), но общая суть та же самая. Проведя описанную выше предварительную подготовку, действуем так:

Поворачиваем направо ключ зажигания. Нужно, чтобы открылся замок, руль мог свободно вертеться налево и направо. Нельзя вынимать ключ из замка зажигания, а то руль запрется;
На Приоре-4 руль спицевый, и, чтобы снять подушку, нужно по бокам скрутить два потайных болта. Для этого подойдет ключ-звездочка Т27. Поставив руль прямо, сперва скручиваем болт с левой стороны

Поворачиваем РК на 180 градусов, откручиваем уже другой болт.
Когда будут откручены оба болта, нужно потянуть подушку на себя
Важно соблюдать осторожность, если болты сильно натянутся не исключено повреждение штекеров.

Виды и их особенности

Как отмечено, в устройстве ЭУР применяются одни и те же составные элементы, но с разной компоновкой. Все применяемые электрические усилители рулевого управления можно разделить на:

• Встроенные в рулевую колонку;
• Монтируемые на рулевой механизм;

Особенность первого типа заключается в том, что все составные части объединены в единую конструкцию, устанавливаемую на рулевой колонке. В таком механизме используется червячная силовая передача, воздействующая на вал рулевой колонки (червяк соединен с ротором электродвигателя, а шестерня, с которой он находится в зацеплении – на валу колонки, после торсиона). Такой тип ЭУР является самым дешевым и его можно встретить на автомобилях бюджетного сегмента.

ЭУР встроенный в рулевую колонку

Что касается усилителей, устанавливаемых на рулевой механизм, то у этих типов конструкция раздельная – датчики установлены на колонке, блок управления располагается где-то в салоне, а двигатель с редуктором расположен на рулевом механизме.

Причем существует несколько типов ЭУР с такой компоновкой:

• С червячным редуктором;
• Двухвальный;
• Шарико-винтовой;

С червячным редуктором

Если рассмотреть общую концепцию ЭУР, установленного на рулевой колонке, и раздельного усилителя с червячным редуктором, то разница между ними сводится лишь к тому, что у второго варианта исполнительное устройство располагается возле рулевого механизма, хотя в нем все также используется червяк с шестерней (установленной на валу рулевой колонки).

Червячный редуктор ЭУР

Двухвальный ЭУР

Двухвальный тип ЭУР с момента появления являлся достаточно популярным, но сейчас он используется значительно реже. Конструктивное исполнение этого типа усилителя очень интересно: сочленение «колонка-рулевой механизм» здесь осталось без изменений (так же, как и на авто без усилителя).

Двухвальный ЭУР от компании ZF

То есть, на конце вала колонки установлена шестерня, которая имеет постоянное зацепление с рейкой. Но в рулевой механизм с другой стороны корпуса монтируется исполнительный механизм, состоящий из электродвигателя, на валу которого тоже установлена шестерня, тоже взаимодействующая с рейкой. Для этого на рейку приходится наносить дополнительный зубчатый сектор.

Схема работы двухвального ЭУР

Работает такой механизм очень просто: водитель, как и на авто без усилителя, посредством шестерни перемещает рейку. В то же время блок управления включает в работу электродвигатель, который благодаря зубчатому зацеплению помогает ее перемещать.

Шарико-винтовой усилитель

Последний тип – шарико-винтовой. В этом ЭУР усилие также передается на рулевую рейку, а не валы колонки. Но делается это при помощи шарико-винтовой гайки. Для передачи усилия используются шарики, движущиеся по винтовой канавке, проделанной на рейке.

Шарико-винтовой ЭУР с ременной передачей

Принцип работы электроусилителя руля этого типа сводится к тому, что усилие, создаваемое электродвигателем, передается на гайку, установленную на рейку (посредством ременной передачи) или же напрямую, когда электромотор встроен в рулевую рейку. В результате гайка начинает вращаться, при этом она из-за конструкции корпуса не может смещаться в продольном направлении. Поэтому вращение гайки приводит к перемещению самой рейки, тем самым и создается дополнительное усилие на рулевом механизме.

ЭУР с шарико-винтовой передачей и встроенным электромотором

В каждом из указанных типов есть определенные достоинства и недостатки, которые сказываются на их распространенности на авто. К примеру, устройство, монтируемое на рулевую колонку отличается дешевизной, но при этом информативность работы у него невысокая. Что касается шарико-винтового ЭУР, то он считается лучшим по информативности, но очень сложный в обслуживании и дорогостоящий.

Способы определения механических повреждений ЭУР и рулевых механизмов

Проверка механических повреждений производится только тогда, когда ЭУР в целом функционирует некорректно, но на дисплее бортового компьютера нет ошибок. Для диагностики механических поломок следует повернуть руль в разные стороны до упора при запущенном моторе. Разумеется, при этом машина должна находиться на одном месте. Если при вращении рулевого колеса вам приходится прикладывать значительно больше усилий, чем всегда, это говорит о неисправности в работе системы и поломке одного из компонентов. Такая же неполадка может свидетельствовать о выходе из строя других составляющих рулевой системы.

Для более точного определения неполадок следует осуществить тщательную проверку работоспособности. Вам нужно будет загнать свою Ладу Приору на эстакаду, яму либо подъемник, после чего внимательно произвести диагностику всех составляющих ходовой части. Нужно проверить рейки, рулевые тяги и прочие компоненты, поскольку есть вероятность, что сам усилитель рабочий, а признаки неисправности связаны с другими неполадками. Для обслуживания электроусилителя в домашних условиях вам придется полностью разобрать систему, очистить ее составляющие и собрать обратно.

Схема распиновки и обозначений контактов ЭУР

Как снять подушку безопасности

На автомобиле Лада Приора и Тойота Королла AirBag демонтируется без снятия рулевого колеса, а на Smart сначала необходимо снять руль и затем газогенераторную подушку.

Перед демонтажем на любом автомобиле необходимо выполнить подготовительные работы:

• выставить рулевое колесо для движения авто прямо;
• вынуть ключ из замка зажигания и заблокировать руль;
• отключить минусовую клемму на аккумуляторной батарее;
• выждать 2–3 минут. Пауза необходима для полной разрядки конденсатора в системе управления подушкой безопасности.

Инструкция по демонтажу на Лада Приора (с видео)

Для успешного демонтажа понадобится инструмент: ключ TORX («звёздочка») номер 5, плоская отвёртка, небольшое зеркальце (оно поможет в поиске технологических отверстий на руле с обратной стороны).

1. Открутить два винта крепления с помощью приготовленного ключа TORX. Винты доступны с тыльной стороны руля.

1 — место расположения левого болта крепления газогенераторного модуля; 2 — рулевое колесо

Аккуратно приподнять подушку безопасности над рулевым колесом.

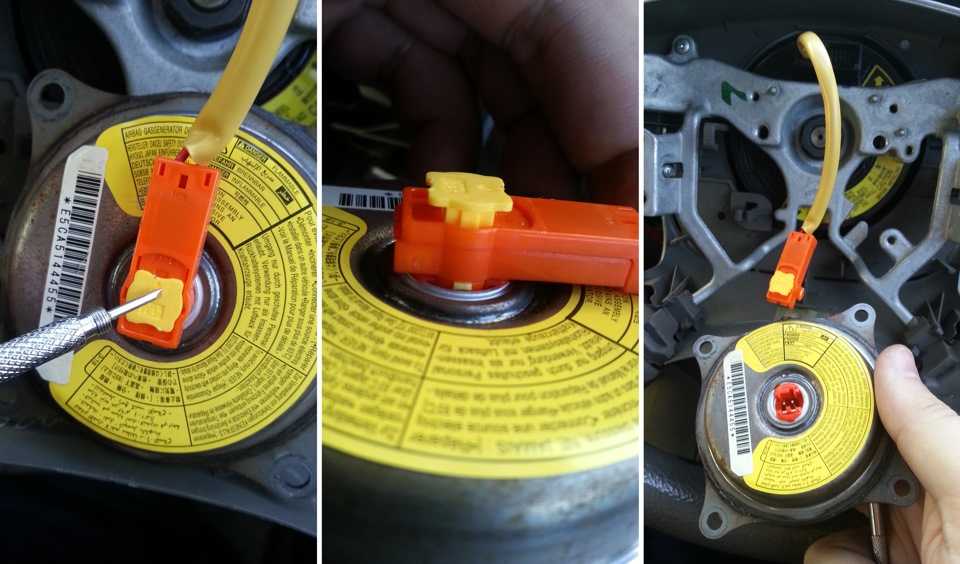

Отсоединить контакты модуля. При необходимости поддеть отвёрткой.

При демонтаже необходимо отсоединить фишки на подушке безопасности, отключить массу и провод сигнала

Снять AirBag и отставить в сторону.

Для наглядности просмотрите видео про демонтаж:

Снятие AirBag на Тойоте Королла 2006 года выпуска

Демонтаж водительской подушки безопасности на японском автомобиле немного отличается. Для крепления AirBag не использовали винты. Подушка фиксируется на руле за счёт пружинного механизма и двух защёлок. Самостоятельно снять модуль с рулевого колеса в Тойоте Королла не составить труда. Подготовьте авто, как описано выше. Подберите инструмент: плоскую отвёртку небольшой длины (10–15 сантиметров).

1. Найдите небольшое отверстие сзади рулевого колеса с помощью небольшого зеркальца или на ощупь.
2. Вставьте отвёртку в обнаруженное окошко и нажмите на пружинный механизм. Если нажатие было точным, то подушка освободится с двух сторон. Иначе защёлкните AirBag назад и повторите попытку.
3. Отсоедините разъём и отставьте подушку в сторону.

Как снять руль и разобрать на Smart

На автомобиле Smart снять подушку безопасности без демонтажа рулевого колеса не выйдет. Самостоятельно выполнить эту операцию можно, но необходимо быть аккуратным и осторожным. Если есть сомнения в своих силах, но обратитесь на станцию технического обслуживания. Ниже приведена краткая инструкция для автомобиля Smart.

1. На тыльной стороне руля находится технологическое отверстие. С помощью ключа TORX 40 открутите болт крепления рулевого колеса на вале.
2. Отсоедините разъём от катушки. Будьте внимательны с ней, так как внутри размещён контактный шлейф. Не допускайте, чтобы он размотался.
3. Потяните на себя руль с небольшим усилием и снимите его.
4. Расположите рулевое колесо на столе подушкой вниз.
5. Снимите задний кожух, он крепиться с помощью клипс.
6. Отщёлкните пластмассовые элементы с лицевой стороны.
7. Подушка безопасности крепится к рулю с помощью двух винтов. Открутите их.
8. Отсоедините разъём и отставьте подушку в сторону.
